Типы и разновидности коннекторов для светодиодной ленты

Коннектор не закрывается

Нередко попадается такая лента, где светодиод расположен очень близко к медным площадкам. И при помещении в зажим, он будет мешать плотному закрытию крышки. Что делать?

1 of 2

Как вариант можно отрезать полоску подсветки не по месту заводского реза, а таким образом, чтобы оставить на одной стороне сразу два контакта.

Конечно, второй кусок светодиодной ленты от этого проиграет. Фактически вы должны будете выкинуть один модуль минимум из 3-х диодов, но как исключение такой способ имеет право на жизнь.

Рассмотренные выше коннекторы выпускаются для различного вида соединений. Вот основные виды из них (название, характеристики, размеры):

В каких ситуациях нужно соединять ленту

Особых сложностей в процессе монтажа любой ленты нет, возникают проблем, когда что-то идет не по плану. Разберем несколько основных ситуаций, почему нужно соединять ленты.

Изначально хочется вспомнить светодиодную ленту на 220 Вольт. Она своеобразна, если перегорает хотя бы один светодиод, заменять нужно целый метр.

При установке любой подсветки в доме может оказаться, что ленты слишком мало, или был отрезан слишком большой участок, бывает, когда она попросту повреждается. Добавление нового участка полностью решит эту ситуацию. Узнайте о том, как установить светодиодную ленту на потолок.

Основные правила производства работ, необходимые материалы

Для пайки светодиодной ленты, как и в любом другом случае, понадобится канифоль, припой или флюс. Однако есть и отличия от соединения, к примеру, обычной скрутки. Здесь возможно использование лишь паяльника слабой мощности. В идеале иметь под рукой станцию с возможностью регулировки температуры, но подобное устройство есть не у каждого.

Температура жала должна быть не выше 320 ˚С, а время соприкосновения с поверхностью ленты – от 3 до 5 сек. В противном случае начнут гореть дорожки и вместо пользы подобная работа нанесет вред. Саму световую полосу лучше закрепить на жесткой поверхности посредством скотча.

Пайка проводов под углом

Данная схема применяется при необходимости параллельного подключения участков СДЛ к общей питающей шине.

Параллельное подключение участков СДЛ

Рисунок 104 — пример параллельного подключения участков СДЛ

При подключении кабелей последовательно к концам модуля платы и их дальнейшим загибом в сторону шины увеличивается расстояние между участками лент, что будет не эстетично смотреться при её эксплуатации.

Условная схема параллельного подключения участков СДЛ при подключении кабельных линий последовательно к концам модуля

Для этого пайка проводов производиться под углом:

  1. Провод припаивается под прямым углом к контакту, который ближе расположен к питающей шине.

Припой под углом (шаг 1)

  1. При подключении аналогично второго кабеля происходит на хлёст токоведущих частей, что может привести к замыканию контактов между собой.

Припой под углом (не верное расположение)

Для избегания замыкания второй провод припаивается к контакту, находящемуся на плате ранее и относящийся к этой же группе диодов.

Припой под углом (шаг 2)

Соединение светодиодных лент пайкой

Пайка – один из способов получения надёжного электрического контакта (при условии умения пользоваться паяльником и наличии хорошего припоя и флюса). Обо всех тонкостях лужения и пайки светодиодных лент можно прочесть в предыдущей статье. Рассмотрим 2 варианта соединения светодиодных лент этим методом.

Первый способ предусматривает использование соединительных проводов в качестве связующего звена между двумя участками: Концы провода необходимой длины и сечения зачищают и лудят.

  1. Луженую часть укорачивают до длины не более 5 мм.
  2. Контактные площадки освобождают от защитной плёнки и тоже лудят.
  3. Затем провода в соответствии со схемой припаивают к контактам на ленте и изолируют.

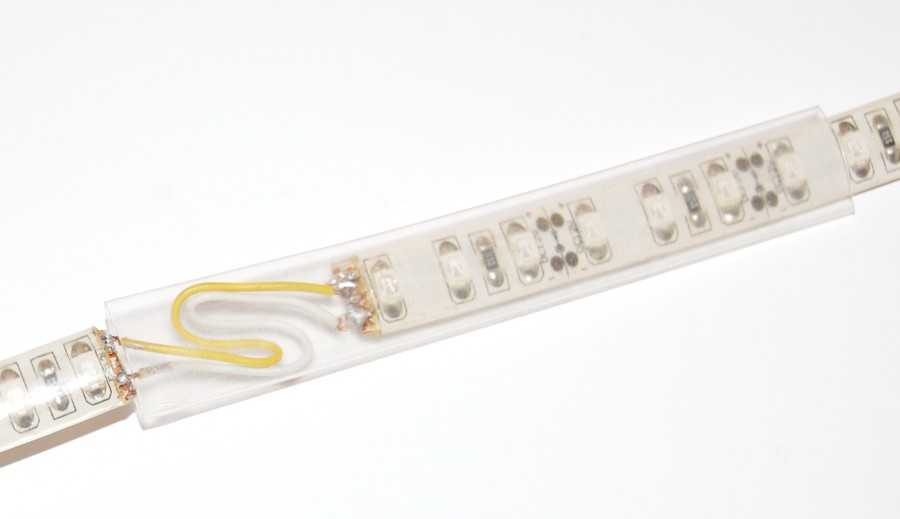

Второй способ предполагает жёсткое соединение двух концов светодиодных лент. Обычно он используется, когда приклеенный отрезок оказался немного короче, чем предусмотрено проектом и его нужно нарастить. Или требуется последовательно соединить несколько светодиодных лент с разным цветом свечения. В этом случае контактные площадки отрезков зачищают и лудят так, чтобы на них оставались капельки припоя.

Затем края, подлежащие пайке, прикладывают друг другу и одновременным кратковременным касанием паяльника замыкают соответствующие проводники. Для этого достаточно припоя, имеющегося на залуженных контактах. Чтобы скрыть и защитить место пайки, на него одевают термоусадочную трубку.

Особенности пайки светодиодных лент

Сначала кабель следует разделить на отдельные провода, срезать изоляцию и оставить оголенными концы. После этого их нужно залудить. Для этого их обрабатывают раствором канифоли и наносят тонкий слой припоя.

Это нужно для того, чтобы между собой не соединялись разнородные металлы. То же самое проделывается и с контактными площадками.

Затем нужно надеть термоусадочные трубки на провода. Это делается перед пайкой. Иначе их будет сложно надеть.

После этого облуженные концы прикладываются к токопроводящим дорожкам и нагреваются паяльником. Затем, как расплавится оловянный припой, нагрев прекращается. Олово застывает, и соединение становится прочным.

Термоусадочная трубка сдвигается в сторону контактов и нагревается феном или пламенем зажигалки. После остывания она плотно облегает провод и оголенные его части.

Иногда требуется сделать соединение пайкой светодиодных лент между собой. Тогда у обоих очищаются токопроводящие контакты. На одну светодиодную полосу надевается термоусадочная трубка. Контакты на одной ленте отделяются от подложки, и в образовавшийся промежуток вводится вторая лента таким образом, чтобы их дорожки соприкасались. Далее все происходит, как в случае с проводами, только термоусадочная трубка надевается не на каждый провод в отдельности, а на ленту целиком, закрывая место соединения.

Плюсы и минусы, достоинства и недостатки соединений LED лент коннекторами и пайкой

В начале статьи мною было проронено, что опишу недостатки и плюсы обоих видов соединения светодиодных лент. Сказано-сделано…

Коннекторы — легко монтируются, имеют разнообразные типы. При помощи них можно соединить ленты в разнообразные формы. Это главные плюсы.

К минусам соединителей отнесу — большая «боязнь» влажных помещений. Очень быстро окисляются контакты. Лента начинает моргать. Еще одним негативным свойством назову — некачественные соединители. «Откровенно» плохие коннекторы попросту не создают необходимый контакт с лентой это не позволяет даже включить ленту. Она попросту не будет светиться…

Забыл к плюсам отнести и тот факт, что большинство коннекторов не нждаются в дополнительной изоляции. Работают по принципу — «поставил-и-работает».

При соединении светодиодной ленты пайкой отрицательных моментов все-таки больше, чем положительных. Случаются моменты, когда необходимо размещать ленты на вертикальных круглых поверхностях, овальных поверхностях и т.п. Коннекторы в этом случае практически не справляются… Они топорщатся и выпадает один или несколько светодиодов из общей картины. В этом случае выручет именно пайка. Т.е. плюс пайки в том, что ее можно использовать при дизайне лентами абсолютно любой поверхности. Минус пайки в том, что нельзя передерживать жало на ленте при пайке. Особенно от этого страдают новички. При пайке необходимо хорошо подготавливать поверхность. И конечно, после проведенного соединения пайкой необходимо дополнительно изолировать места соединений. На все эти операции необходимо время, а его как всегда, у нас не хватает…

Инструмент и материалы для пайки

При наличии у паяльника режима регулировки температуры она не должна превышать 300 С, т.к. может произойти перегрев рабочих площадок и их поломка (отслаивание токоведущих частей от платы).

Для работы выбираются средние или тонкие насадки (жало).

Паяльник

Паяльник и паяльная станция

Соединительные провода.

Сечение кабеля зависит от мощности потребляемой 1 метром СДЛ. Минимальное значение составляет 0,2 кв. мм. на 1 метр. Как правило, сечение составляет от 0,35 до 0,75 кв. мм.

С целью сохранения правильной полярности при соединении двух лент, выбираются проводники с разноцветной изоляционной оболочкой. Это поможет не ошибиться при подключении полюсов.

Применяют тонкие медные кабели. Их «мягкость» гарантирует более надежное соединение с рабочим контактом.

Для соединения жесткого многожильного кабеля с контактной площадкой диодной платы также используется «мягкий медный переходник» длиной от 10 до 15 см.

Соединительные провода для RGB ленты

Канифоль и/или флюс для очистки токоведущих частей от окиси. Канифоль как в твердом, так и в жидком виде привередлив в работе. Поэтому лучше выбрать нейтральный гель-флюс, не требующий смывания. В качестве природного аналога можно использовать сосновую и/или еловую смолу.

Твердая, жидкая канифоль и паяльный флюс

Стриппер или канцелярский нож для зачистки кабеля от изоляционных материалов.

Канцелярский нож и стриппер

  • Зубочистка для нанесения состава канифоли/флюса.
  • Припой. Распространен в работе оловянно-свинцовый припойПОС-60 с содержанием олова 60%, свинца – 40%.

Припой ПОС-60

Изоляционный материал для защиты места припоя: силикон, термоусадочная трубка или клей. Используется для плат, покрытых силиконовой оболочкой.

Термоусадочные трубки

Соединяемые участки светодиодной платы.

Предварительные работы

  1. Подготовка рабочей поверхности (специальный коврик для пайки, фанера, доска, картон). Лист газеты или бумаги слишком тонкий и легко прожигается, их использовать не стоит.

Коврик для пайки

  1. Подготовка места для установки паяльника, например, старое блюдце.
  2. При необходимости разрезать СДЛ на требуемые участки в специально обозначенном на плате месте (значок ножниц).
  3. Зачистка контактов (пятаки), к которым будет припаиваться второй участок платы или соединительные провода.

Зачистка пятаков

Для этого предварительно снимается защитный силиконовый слой (при его наличии), далее при помощи деревянной спички или обычного канцелярского ластика легкими поверхностными штрихами зачищаются пятаки. В случае сильного загрязнения можно использовать мелкую наждачную бумагу или спиртовой раствор.

Зачистка от элементов окиси проводится до появления металлического блеска, важно не повредить конструкцию коммутационной группы

  1. Закрепить участки СДЛ к рабочей поверхности. Для этого можно использовать специальный прибор «третья рука» или просто придавить их нерабочие концы тяжелыми предметами.

Прибор третья рука

  1. Зачистка жала паяльника от гари. Можно использовать те же материалы, что и для зачистки пятаков или специальные губки.
  2. При необходимости придать жалу необходимую форму с помощью напильника. Для пайки лучше всего – заточить.
  3. Залудить жало паяльника. Нагретое до 250 — 300С жало окунуть в канифоль и затем нанести на него припой. Для равномерного распределения припоя жало паяльника периодически погружается в канифоль. Подготовленное жало имеет серебристый цвет.

Процесс залудки жала паяльника (шаг 1 окунуть в канифоль)

Процесс залудки жала паяльника (шаг 2 нанесение припоя)

Залудка жала паяльника (серебристый оттенок)

Пример монтажа светодиодный полосы

Допустим, что вы решили обустроить подсветку потолка или отдельного участка интерьера комнаты по довольно сложному геометрическому рисунку. Например:

Согласитесь, что при помощи паяльника такую конфигурацию из отдельных отрезков светодиодной ленты обустроить будет достаточно сложно, да и времени на подключение такой конструкции потребуется немало. Мы расскажем, как смонтировать такой проект всего лишь за какие-то 1÷2 часа. Для этого понадобится только купить необходимое количество коннекторов, а именно:

  • прямой для соединения ленты с лентой;
  • крестообразный;
  • Т-образный;
  • три Г-образных;
  • прямой для соединения ленты с проводом;
  • силовой коннектор для подсоединения полосы к блоку питания (типа «мама»).

На заметку! Так как резать ленту можно только в специальных отмеченных на ней местах, то необходимо предварительно тщательно измерить все участи будущего светового рисунка.

То есть, с помощью универсальных коннекторов можно создавать интерьерную подсветку самых причудливых геометрических форм. Причем навыка производства электромонтажных работ для такого обустройства не потребуется. Главное соблюдать правильную полярность, как при соединении отдельных отрезков ленты между собой, так и при подключении ее к блоку питания (или контроллеру).

Как паять светодиодную ленту советы от профессионала

Часто при монтаже светодиодной ленты появляется необходимость соединить куски между собой или к проводам блока питания. Есть несколько основных способов: коннектор, пайка. Последний подход, требует больше времени и навыков работы с паяльником, однако считается самым надежным. Т.к. не все умеют паять и впервые сталкиваются с этим, в данной статье мы подробно разберем, как паять светодиодную ленту, какие материалы понадобятся, каким паяльником лучше пользоваться и многие другие важные вопросы пайки.

Что нужно для пайки

Непосредственно, перед началом пайки нужно запастись всеми необходимыми материалами и инструментом. Самое главное – это конечно паяльник. К выбору паяльника для светодиодной ленты стоит подходить очень серьезно. Слишком слабый – не позволит качественно припаять контакты. Слишком мощный, наоборот, расплавит их.

Идеальный вариант – паяльная станция. Она позволяет регулировать температуру пайки, подбирать жало нужного диаметра. Если у Вас есть подобная станция, то это хорошо. Специально покупать ее для этой задачи не стоит, т.к. можно обойтись и обычным паяльником.

Внешний вид паяльной станции с феном

Оптимальная мощность варьируется в диапазоне 20-40 Вт. Этого достаточно, чтобы выполнить качественное соединение деталей.

В качестве припоя используется любой, который имеется в ваших запасах. Также можно использовать пару: канифоль, олово. Никаких ограничений в этом нет.

Очень удобно использовать универсальный монтажный держатель – третья рука. Приспособление очень помогает в процессе пайки. Позволяет зажать светодиодную ленту и спокойно припаять к ней все, что нужно. Но, если в доме нет подобного устройства, не стоит отчаиваться, можно обойтись без него, однако придется немного помучаться.

Составим список, что нам нужно:

  1. Паяльник 20-40 Вт или паяльную станцию.
  2. Припой.
  3. Универсальный монтажный держатель (по возможности).
  4. Кусачки.
  5. Ножницы.
  6. Ножик (для зачистки контактов).
  7. Изолента (для изоляции контактов после пайки) или термоусадка (термоусадочная трубка) диаметром 10 мм.
  8. Медные провода сечение 0,5-0,75 мм, многожильные (понадобятся для соединения).

Готовим паяльник

Паяльник в нашем деле – основной инструмент. От качества его изготовления и подготовки к работе зависит результат спайки. Перед началом, рекомендую жало паяльника почистить от гари при помощи надфиля. Обязательно прогреть до рабочей температуры и залудить жало.

Не стоит перегревать паяльник. Во время работы необходимо отключать его от сети питания на 5 минут, каждые 15-20 минут работы.

Спаиваем в месте разреза «по ножницам»

Спаять или соединить светодиодную ленту коннектором (без пайки), разрезанную по «ножницам» не составит труда. Для этого достаточно следовать простому алгоритму:

  1. Зачистить ножиком и облудить при помощи паяльника контактные площадки (проводники) светодиодной ленты.
  2. Если производится пайка двух лент, то зачистить контакты второй. Если пайка осуществляется к блоку питания при помощи проводов, то их также нужно тщательно зачистить и облудить.
  3. При помощи маломощного паяльника 20-40 Вт нанести припой на соединяемые части.
  4. Спаять соединяемые части между собой при помощи проводов или встык. Начинающим рекомендую второй подход – просто и надежно!
  5. Проверить качество пайки (как это сделать сказано ниже в статье)
  6. Изолировать при помощи изоленты и термоусадки.

Для справки стоит отметить, в зависимости от типа светодиодной ленты, она имеет разное количество и наименование проводников. Цветная RGB лента: «R», «G», «B», «+». Одноцветная: «+», «-».

Спаивать между собой нужно только одноименные, например плюс с плюсом, R к R!

Как подключить ленту к блоку питания

LED ленту надо не только разрезать на отдельные части и соединить их с помощью коннекторов (в соответствии с запланированным геометрическим рисунком), но и подключить ее к источнику питания (или контроллеру). Сделать это можно также без применения паяльника.

Первый вариант. Это наиболее простой способ. Покупаем готовый кабель, с одного конца которого установлен коннектор для подсоединения к ленте, с другого либо силовой разъем «мама» (соответствующий по диаметру штекеру «папа» имеющегося в наличии блока питания), либо соответствующий многоштырьковый соединитель (тип зависит от модели контроллера). Недостатком такого способа подсоединения является ограничение по длине имеющихся в продаже готовых соединительных проводов.

Второй вариант. Изготавливаем питающий шнур самостоятельно. Для этого нам понадобятся:

  • прямой коннектор для соединения ленты с проводом (лучше всего с прокалывающей фиксацией);
  • силовой разъем типа «мама» с винтовыми обжимными контактами;
  • электрический провод необходимой длины.

Порядок изготовления достаточно прост:

  • укладываем в прорези коннектора концы проводов (находящиеся с одной стороны будущего шнура), закрываем крышку и обжимаем ее плоскогубцами;
  • свободные «хвосты» зачищаем от изоляции, вставляем их в отверстия силового разъема и зажимаем их фиксирующими винтами;
  • подсоединяем изготовленный шнур к LED ленте, строго соблюдая полярность.

Светодиодные ленты в интерьере

Как правило, светодиодные ленты применяются в интерьере, в автомеханике, вместо основного освещения в офисах и на предприятиях. Подсвечивать можно элементы мебели, короб из гипсокартона (специальные, нынче модные выступы, сформированные в качестве декора под потолком), зеркало с незамысловатым узором и т.д. Подсветку можно монтировать множествами различных способов, подчеркивая ее эстетизм. Очень часто, led используют для подсветки потолка. Освещение потолка светодиодной лентой создает завораживающий эффект, наделяя интерьер и все предметы декора должной дороговизной. Во многих случаях, ваши гости даже не поймут, откуда именно исходит чистый и рассеянный свет.

Способы соединения

Основным способом соединения отрезков светодиодной ленты между собой, с блоком питания или контроллером светодиодной ленты RGB является применение соответствующих коннекторов. Иногда их еще называют переходники, соединители. Коннектор представляет собой разъем, с помощью которого обеспечивается надежный электрический контакт с печатными проводниками светодиодной ленты. Промышленность предлагает много разных типов коннекторов для LED-лент, с помощью которых можно получить практически любую конфигурацию LED освещения.

Для подключения коннектора к ленте производители на ее поверхности, через равные промежутки, размещают контактные площадки. Обычно контакты следуют после каждых трех светодиодов. Там же проходит линия разреза, помечаемая символом «ножницы». При разделении LED-ленты по линии разреза, на обоих отрезках получаются концы с одинаковыми контактными площадками. Так как контактные площадки на светодиодной ленте покрываются слоем защитного лака, то перед присоединением коннектора нужно аккуратно зачистить их контакты.

Светодиодные ленты питаются постоянным напряжением 12 В. Поэтому при соединении отрезков между собой, подключении их к блоку питания или контроллеру необходимо соблюдать полярность, соединять плюс с плюсом, а минус с минусом. Производители маркируют полярность контактных площадок, и поэтому, сложностей быть не должно. При применении соединителей с проводами можно ориентироваться по их цвету. Обычно для минусового провода используется черный цвет изоляции, а для плюсового – красный.

Для подключения монохромной, белой или цветной, применяются коннекторы с двумя контактами. В случае RGB ленты используется четыре провода и, соответственно, для RGB применяются коннекторы с четырьмя контактами. Три минусовых провода шлейфов RGB окрашиваются в соответствии с цветами светодиодов (красный, зеленый, синий). Черный плюсовой провод в этом случае является «общим».

Иногда под рукой может не оказаться подходящих коннекторов для данного типа светодиодной ленты. В этом случае соединение отрезков можно выполнить с помощью пайки. При определенном навыке работы с паяльником данная операция не вызывает сложностей. Однако следует заметить, что выполнение большого объема монтажа светоизлучающих диодных лент с помощью пайки является более трудозатратным и медленным процессом.

Применение

Область применения светодиодных рассеивателей достаточно широка:

  1. Специализированная подсветка в жилых помещениях книжных полок, кухонных рабочих зон, аквариумов, элементов интерьера.
  2. Дополнительное освещение особых зон в магазинах, торговых и выставочных центрах.
  3. Выделение важных областей в уличном оформлении, рекламных щитах, декорировании скверов, садов.
  4. Создание общего фона свечения в общественных заведениях.

С помощью цветных диодных лент и программного управления их параметрами декорируют помещения, витрины, элементы интерьера и экстерьера, сооружения и конструкции в честь различных мероприятий, событий и праздников.

Способы соединения: паечный и коннекторный

Соединение осуществляется двумя известными нам способами: пайкой и пластиковыми съёмными коннекторами.

Пайка ленты дешевле и надёжнее, чем любой другой метод. На подготовленной заранее ленте, разрезанной в определённом для этого месте и зачищенной в местах припоя, обнажаются два контакта, к которым и будут припаиваться провода или соединяться непосредственно две ленты.

Линия разреза светодиодной ленты для спайки

Если это разноцветная лента RGB, то здесь будет 4 контакта. Для пайки рекомендуют брать многожильные разноцветные гибкие провода около 0,75–0,8 мм в диаметре. Для каждого цвета необходимо брать провод с таким же цветом изоляции, а для общего вывода выбирается любой невостребованный цвет.

Для бесцветной LED-ленты берутся провода 2-х цветов, но для плюса и минуса предполагается свой цвет. Это необходимо делать для того, чтобы случайно не перепутать полюса (+ и -).

Платы LED-лент очень компактны, поэтому всё расположено рядом друг с другом. Сами светодиоды и дорожки имеют большую степень чувствительности к высокой температуре: дорожки могут просто отслоиться, а диоды потерять большую часть своей «жизненной энергии». При высоких паечных температурах происходит нарушение кристаллической структуры диодов, в результате чего светодиоды будут быстро выходить из строя. Поэтому пайка должна осуществляться только тонким паяльником с мощностью от 25 до 60 Вт и не больше пары секунд. Для пайки требуется убрать всего 5 мм оболочки на кончиках проводов, а чтобы они крепче припаивались к контактам на ленте, надо обязательно эти кончики хорошо залудить. Также нам нужна будет ещё и канифоль с тонким припоем.

Сращивать ленту рекомендуется только до 5 метров, так как сечение дорожек на ней достаточно маленькое, и если лента будет длиннее, то произойдёт снижение напряжения на них. В принципе, ничего страшного не будет, но светодиоды на самом конце светодиодной ленты не смогут светиться на 100% яркости.

Соединение коннекторами LED-лент также является одним из способов, при котором нет необходимости паять контакты. Коннекторы представляют собой небольшие пластиковые зажимы и бывают для обычных и для разноцветных лент на два и четыре контакта.

Пластиковые коннекторы для быстрого соединения светодиодных лент

Иногда бывают случаи, когда LED-ленту приходится соединять в неудобных положениях, когда спаять её просто невозможно и тогда на помощь приходят именно коннекторы. С помощью защёлки на корпусе контакты надёжно зажимаются, и происходит соединение ленты механическим способом. Он является наиболее доступным, простым и лёгким. Но для такого типа соединения, так же как и для всех подобных соединений, предполагается переходное сопротивление, а также не исключается и вероятность процесса окисления. Таким образом, можно сказать, что пайка является самым лучшим типом соединения, хотя и более сложным, а также требует от человека определённого опыта работы с миниатюрными элементами.

Способы соединения лент

Для соединения светодиодных лент используют коннектор или пайку. Не каждый знаком с этими способами, поэтому следует разобраться, как соединить ленту коннектором, а как при помощи пайки. На самом деле соединить ленту коннектором совсем не сложно, для этого требуется просто купить его в магазине или на рынке.

Чтобы соединить две ленты между собой понадобятся только ножницы и коннектор. Сам процесс соединения светодиодных лент без пайки состоит их следующих этапов и не потребует много времени:

  • сначала нужно узнать, количество контактов на ленте, их может быть три или четыре. Значит, коннектор должен иметь четыре гнезда.
  • для подготовки ленты достаточно аккуратно снять с неё покрытие, чтобы не повредить контакты.
  • затем конец одной ленты соединяем с коннекторными гнездами другой, и надежно фиксируем.
  • точно так поступаем и с другой лентой.
  • обязательно проверьте соблюдение полярности. Все необходимые отметки и обозначения есть на поверхности ленты.
  • в конце процесса закрываем крышку.

Заранее ознакомьтесь с инструкцией, как правильно при помощи пайки соединять светодиодные ленты. Этот способ выполняется в таком порядке:

  • лента разрезается, для удобства соединения с проводов снимается изоляция,
  • чистый (без гари) паяльник нагреваем до 300 град., но не доводите до появления красноты,
  • на ленту наносится капелька канифоли, к ней подносится нужный проводок, и так с остальными проводами. Обязательно придерживайте провода, чтобы канифоль остыла,
  • зачищаем место пайки от нагара.

При соединении проводов соблюдайте полюсность и не перегревайте паяльник.

Способы и порядок пайки

Прежде всего надо правильно подготовиться к процессу спайки. Для этого необходимо:

  1. Задать светодиодной ленте соответствующую длину. Обычно они продаются в катушках длиной по пять метров. Разрез нужно выполнить строго по специальной линии, отмеченной на ней.
  2. Отрезать кусок термоусадочной трубки длиной около двух сантиметров.
  3. Если на контактных площадках находится слой силикона, его нужно срезать острием ножа.

Рассмотрим, как правильно спаивать провода к светодиодной ленте в стандартном случае, а также когда она покрыта силиконом, возникает необходимость соединения внахлест без проводников, под углом и применяется rgb-лента.

Припаиваем провода к ленте

Пайка проводки к светодиодной ленте осуществляется в несколько этапов:

  1. Зачистка и подготовка поверхности контактов ленты.
  2. Очистка на 0,5 см проводки от изолирующей оболочки.
  3. Лужение контактов и проводников.
  4. Последовательная пайка каждого провода к ленте со строгим соблюдением полярности.
  5. Надевание отрезка термоусадочной трубки на место спайки, таким образом, чтобы ближайший диод оставался открытым.
  6. Нагревание термоусадного отрезка с целью его усадки (можно применить строительный фен, спичку, зажигалку).

Припаять провода не так сложно. Однако в этом процессе нужно учесть некоторые важные моменты:

  1. Правильно залуженная поверхность контактов и проводников должна быть полностью покрыта припоем.
  2. Чтобы в дальнейшем не перепутать полярность, нужно брать разноцветные жилы.
  3. Во время пайки жало паяльника не должно соприкасаться с местом контакта дольше 5 секунда, а при использовании флюса – 1-2 секунд.
  4. Избыточное оголение проводов может привести к неконтролируемому их сцеплению. В результате произойдет короткое замыкание.
  5. По завершении пайки вещество припоя на каждом контакте не должно соприкасаться. Для проверки можно воспользоваться вольтметром.

Как спаять ленту, покрытую силиконом

Нередко у пользователей возникает вопрос о том, как спаять между собой провода и контакты, покрытые слоем силикона – ответ на него прост – нужно просто счистить силиконовую изоляцию острым предметом. Для этого подойдет канцелярский нож. Далее процесс пайки ничем не отличается от вышеприведенного. Действовать нужно по точно такой же схеме.

Единственное, что может потребоваться по завершения паяльной операции, это обратно загерметизировать светодиодную ленту, в случае, если она предназначена для эксплуатации в экстремальных условиях. Кроме того, она может иметь специальную водозащитную изоляцию. В таком случае на место пайки нужно попытаться натянуть эту оболочку, а само место соединения с проводами залить силиконом. В завершении сверху ставится заглушка, изнутри смазанной герметиком и через отверстия которой пропускаются проводники.

Соединение внахлест без проводов

Часто требуется спаять отрезки светодиодных лент между собой без использования проводов. ПроцеДypa состоит из следующих этапов:

  1. Контактные площадки обеих лент нужно очистить от слоя изоляции и пленки – на одной со стороны светодиодов, а на другой – с обеих сторон, затем все зачистить и залудить.
  2. Наложить ленты друга на друга на 3 мм таким образом, чтобы очищенная с обеих сторон лента лежала на очищенной только с одной стороны.
  3. Прогреть по очереди все контактные площадки жалом разогретого паяльника, чтобы капли припоя с обеих лент соединились между собой (но не между соседними!).
  4. Пододвинуть отрезок термоусадочной трубки (предварительно одетый на один из концов ленты) на место спаянных контактов и, нагрев его строительным феном или небольшим открытым пламенем, осадить.

Пайка проводов под углом

Технология пайки светодиодной ленты под углом (обычно 90 градусов) ничем не отличается от вышеописанной стандартной процедуры и содержит все те же подготовительные и основные действия. Единственное отличие – в выборе места контактов. Чтобы провода не пересекались и не замыкали, их нужно подводить к разным контактным площадкам (соблюдая полярность), разделенным на шаг модуля – через несколько диодов. Такой размещение нисколько не ухудшит работу светильника, однако существенно облегчит процедуру пайки и последующую эксплуатацию.

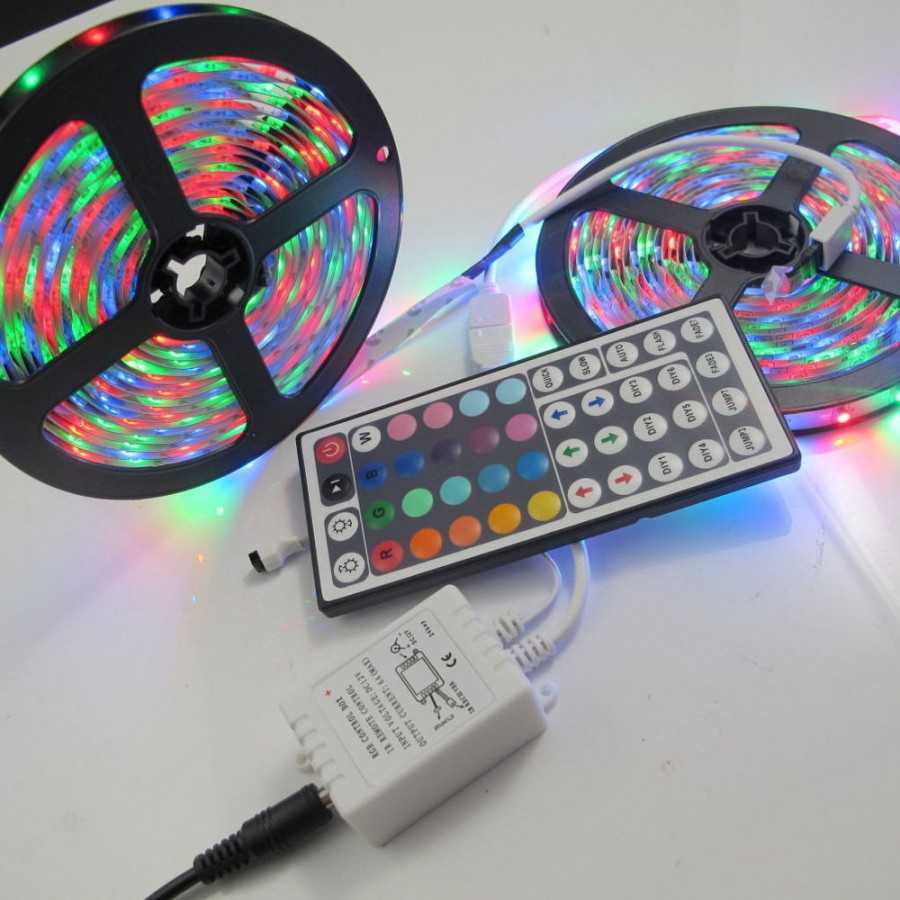

Светодиодная rgb-лента

Все четыре контакта rgb-ленты должны быть соединены так, чтобы они не смыкались припоем. В противном случае может произойти замыкание и, как следствие, нарушение в ее работе – отключение каких-либо цветов, мигание, затухание и полное отключение.

Размеры

Алюминиевый короб, предназначенный для фиксации LED-ленты, может иметь разные размеры. Встречаются как широкие, так и узкие конструкции с разным строением.

Размер алюминиевого профиля подстраивается под размерные параметры самого светового источника. Так, LED-полосы выпускаются с шириной от 8 до 13 мм, толщиной – от 2,2 до 5,5 м. Длина может составлять 5 метров. Если дело касается лент бокового свечения, то тут параметры будут немного другими. Ширина составит 6,6 мм, а высота – 12,7 мм. Потому размеры в среднем достигают около 2 или 3 метров. Однако наиболее распространены профили с длиной от 1,5 до 5,5 м. Параметры ширины коробов варьируются в пределах 10-100 мм, а толщины – 5-50 мм.

В продаже можно найти разнообразные алюминиевые коробы с разными размерными значениями. К примеру, часто встречаются конструкции с параметрами 35х35 или 60х60. Размеры могут быть и совсем другими – разные производители выпускают разнообразные алюминиевые конструкции.

Профиль для светодиодной ленты своими руками− можно ли сделать и как

В связи с доступностью приобретения светодиодных лент, их хорошими техническими характеристиками в плане энергосбережения, а также возможностью создания индивидуального стиля с их использованием − вопрос самостоятельного изготовления профиля для их установки является достаточно актуальным для многих пользователей. Основными условиями успешного изготовления профиля своими руками являются: наличие свободного времени, способность творчески мыслить, а также умение работать с ручным слесарным инструментом.

Для самостоятельного изготовления профиля достаточно начальных навыков работы с ручным инструментом

Во-первых, для изготовления профиля, служащего основанием для последующего монтажа светодиодных лент, могут послужить электрические кабель-каналы, которые широко представлены на рынке электротехнических изделий. В этом случае кабель-канал монтируется как при прокладке электрических и слаботочных проводов, а LED-лента укладывается в его внутреннее пространство. Крышку кабель-канала в этом случае устанавливать не надо, а в качестве рассеивателя можно использовать декоративную плёнку или вообще обойтись без него. Ещё один вариант – это использовать электротехнический плинтус или декоративный, оснащённый каналом для прокладки проводов и кабелей.

Использование пластикового обрамления ступеней для монтажа светодиодных источников света

Монтаж подобных элементов выполняется в соответствии с прямым предназначением, а светодиодная лента закладывается во внутреннее пространство имеющегося на плинтусе канала.

При разъёмной конструкции изделия вынимаемая часть извлекается, а рассеивателем может служить, как и в случае использования электрического кабель-канала, декоративная плёнка или иной прозрачный материал, закрепляемый на поверхности плинтуса. В случае использования неразъёмных изделий, необходимо выполнить разрез наружной поверхности плинтуса, тем самым обеспечить проникновение света, излучаемого источником во внутреннее пространство помещения, а также обеспечить отвод тепла, вырабатываемого светодиодами во время работы.

Использование строительного пластикового профиля для монтажа LED ленты

Когда необходимо выполнить подсветку ступеней лестницы или иных строительных конструкций, на которых должны быть установлены специальные элементы, имеющие пустоты (прорези, щели и т.д.), то в этих местах также можно выполнить укладку светодиодных лент. В этом случае, возможно, придётся выполнить расширение имеющихся пустот, после чего они могут быть использованы как профили для монтажа элементов подсветки и декора. При выполнении подсветки в углах строительных конструкций или предметов мебели и интерьера для монтажа светодиодной ленты можно использовать пластиковые или алюминиевые строительные профили, которые используются при отделочных работах. В этом случае они монтируются в месте предполагаемого размещения при помощи подходящих для этих целей элементов крепления. Используется светодиодная лента, имеющая клеящее основание, при помощи которого она и крепится к используемому строительному профилю.

Благодаря липкой основе LED лента может крепиться непосредственно к поверхности строительных конструкций и элементам декора

Статья по теме:

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
