Кембрики для изоляции соединений проводов
Соединение проводников скруткой, пайкой или опрессовкой является неотложной частью любой электрической сети. От качества соединения зависит работа включенных в сеть электрических приборов, а также освещения. Современные производители электротехнической продукции готовы представить большое количество расходных материалов, с помощью которых процедуру создания контакта между проводами можно осуществить быстро и надёжно.
Все подобные способы подразумевают нанесения слоя изоляции, предотвращающей удар электрическим током или возникновение короткого замыкания. По-прежнему самым надёжным способом остаётся кембрик – трубка, выполненная из каучука или поливинилхлорида, которая является надёжным изоляционным материалом.
Характеристики и отличия
Какие термоусадки бывают и чем они отличаются друг от друга?
Диаметр до и после
Термоусаживаемая трубка при нагревании меняет диаметр. Поэтому в названии всегда должен присутствовать размер ДО и ПОСЛЕ усадки.
Например трубка ТУТ НГ 40/20
- внутренний диаметр 40мм — ДО
- диаметр полной усадки 20мм — ПОСЛЕ
Коэффициент усадки
Следующий критерий это коэффициент усадки. Что это такое? Это соотношение первичного диаметра к диаметру после процесса усадки. То есть в зависимости от коэффициента трубка уменьшается в несколько раз. Бывают коэффициенты:
- 2 к 1
- 3 к 1
- 4 к 1
- 6 к 1
Чем он больше, тем изделие сложнее изготовить. Соответственно и цены у них в разы отличаются. Однако трубки 4 к 1 считаются более универсальными, чем 2 к 1.
Если вы соединяете два провода разных сечений и разной толщины, без термоусадки с большими коэфф. вам не обойтись.
Толщина стенки
Термотрубки могут иметь различную толщину стенки. По этому критерию они разделяются на:
- тонкостенные
- среднестенные
- толстостенные
Кроме того, термотрубка бывает клеевой — марки ТТк. Это та, на внутреннюю поверхность которой нанесен слой термоплавкого клея. При нагреве клей расплавляется и заполняет все микропустоты, тем самым обеспечивая полную герметизацию.
Стенки прилипают практически к любым поверхностям. Избытки клея при этом должны выступить по краям.
Заменить такой термоклей, путем предварительного обмазывания внутренних стенок простой трубки, не получится. Он наносится именно при ее изготовлении. Кроме того, у клеевой коэффициент термоусадки больше, чем у обычной — 3*1 или 4*1 против 2 к 1. А еще она может быть рассчитана на большее напряжение, за счет толщины стенок.
Негорючая
Большое значение имеет материал, из которого изготавливается изделие. Именно благодаря составу композиции этого материала, заранее задаются нужные свойства. Если например в состав добавить антипирены, то трубка приобретает свойства самозатухания и обозначается индексом НГ.
Это не означает, что она совсем не горит. Но при отсутствии внешнего источника пламени она быстро потухнет. Обеспечивается это путем препятствования поступлению кислорода к месту возгорания антипиренами.
В этом случае уже нельзя применять обычный более дешевый вариант.
Цвет
Термоусадочные трубки бывает различных цветов, в том числе и прозрачные. Они в основном служат для маркировки.
Ими очень удобно маркировать концы кабеля, если придерживаться старых правил цветового обозначения фаз. Достаточно отдельные кусочки насадить на конец жилы.
Для фаз А-В-С покупайте Ж(желтый)-З(зеленый)-К(красный).
А вот по новому ГОСТ фА-фВ-фС соответствуют цветам К(коричневый)-Ч(черный)-С-(серый). Здесь уже придется использовать прозрачные трубки, либо покупать под заказ.
Есть еще оригинальный выход с использованием разноцветного скотча, поверх которого наносится прозрачная термотрубка. Так фазы будут промаркированы уже по новым правилам.
Если вам не нужно цветное обозначение фаз, то берите черные. Они дешевле, а качество изоляции тоже самое.
Связано это со спецификой технологического процесса. После каждого прогона одного цвета, производят чистку шнека от старого материала. А это как раз таки и влияет на себестоимость.
Есть и двухцветные изделия желто-зеленого окраса. Они предназначены для проводов заземления.
Когда вы хотите видеть и контролировать контакты после монтажа, вам поможет в этом деле прозрачная трубка. Только будьте внимательны. Прозрачные уже не будут не горючими изделиями. Так как добавление антипиренов всегда приводит к изменению цвета.
Правда в этом случае прозрачную термоусадку лучше нагревать феном, а не горелкой. Иначе можно случайно повредить саму надпись.
Также встречаются термоусадки полупроводящие и выравнивающие напряженности электрического поля.
Но все таки чаще всего используются привычные нам электроизоляционные. В них применяется материал с высокими электроизоляционными свойствами и они имеют высокую электрическую прочность. Причем чем выше эта электрическая прочность, тем на больший класс напряжения они рассчитаны: до 1кв-10кв-35кв.
Несмотря на то, что термоусаживаемая трубка была изобретена еще в прошлом веке, она до сих пор остается инновационным продуктом на электротехническом рынке. Подобрать и заказать себе наборы термотрубок можно здесь.
Как использовать?
Кембрик надевают на провод, перед тем как его подсоединять. Если это термоусадочная трубка, то после соединения провода её нагревают с помощью фена или используя другой источник тепла. Нагревать следует только концы трубки, не задевая центральную её часть. При остывании прогретые участки плотно обхватят изоляцию провода и клемму, либо другую деталь, зафиксировав их в нужном положении.
Рис. 6. Нагрев феном
Несмотря на то, что для усадки кембрика идеально подходит струя горячего воздуха
Её можно нагреть и от открытого пламени (но осторожно!). Некоторые умельцы умудряются усаживать трубки с помощью паяльника, хотя достичь таким методом требуемого результата довольно трудно. Идея с паяльником не самая лучшая, и воплощать её можно только в крайнем случае
Идея с паяльником не самая лучшая, и воплощать её можно только в крайнем случае.
Обычные кембрики надевают на изоляцию с небольшим усилием, не прибегая к разогреву.
ПВХ-трубки для маркировки кабеля и провода доступны в широком диапазоне диаметральных размеров. От маленьких (ø3 мм) до очень больших (ø50 мм) и более крупных размеров.
Наличие и возможность заказать тот или иной размер ПВХ трубки вы всегда можете уточнить у менеджеров компании markerovka.ru по телефону.
ПВХ трубки для кабеля предназначены для маркировки незакрепленных однотипных проводов, что делается не только из соображений безопасности, но и чтобы в процессе эксплуатации не возникало вопросов, для чего предназначен каждый из кабелей. Данный метод маркировки чрезвычайно прост в исполнении, экономичен в цене в сравнении с лазерной маркировкой и не допускает повреждений изоляции по сравнению с термомаркировкой. С помощью струйного промышленного принтера на ПВХ трубки специальными чернилами наносится необходимая информация, после чего готовый элемент с легкостью надевается на провод или кабель.
Преимущества ПВХ трубок над другими методами маркировки заключаются в большой площади для возможности нанесения символов, печати любых данных, включая штриховые коды, даты, текст, серийные номера и иную информацию из электронных баз. Достоинства самостоятельной печати говорят сами за себя, это и финансовая экономия, и оперативность выполнения работ, и легкость планировки запасов расходных материалов. Кроме того, Вы можете выбрать ПВХ трубки наиболее подходящей расцветки из семи возможных вариантов. Температурный режим эксплуатации может варьироваться в пределах от -40°С до +100°С.
Наша компания markerovka.ru распологает большим ассортиментом ПВХ-трубок различных размеров и цветов. Поэтому, если не нашли в таблице нужный вам размер, обращайтесь к нашим менеджерам, которые с удовольствием вам помогут.
Если вы не нашли интересующий вас диаметр трубки, свяжитесь с нашими специалистами и они смогут предложить вам альтернативные варианты или доставят пвх трубку необходимых размеров.
Что выбрать: термоусаживаемую трубку или кембрик из ПВХ
Данный выбор необходимо делать исходя из ситуации, в которой будут применяться электроизоляционные материалы. Например, для предотвращения короткого замыкания нескольких рядом стоящих деталей хорошо подойдёт термоусадочная трубка. При высокой температуре она обжимает открытые части проводников и соединений, обладает высоким сопротивлением. Способность сокращаться позволяет не слишком точно выбирать диаметр термоусадка, достаточно выбрать на несколько миллиметров больше самого провода или кабеля.
К преимуществам термоусадки следует отнести следующие:
- большой диапазон рабочих температур, что позволяет применять термоусадочную трубку в различных электрических сетях;
- при горении или плавки термоусадка распространяет меньшее количество вредных ядовитых веществ;
- имеет длительный срок эксплуатации, намного больше обыкновенной изоляционной ленты;
- не взаимодействует с агрессивными химическими веществами;
- обладает невосприимчивостью к окислению и воздействию коррозии.
Современные термоусадки выпускают с нанесённым на внутреннюю поверхность специальным веществом. При нагревании оно проявляет высокие клейкие свойства, а также хорошую герметичность.
Но и обыкновенный кембрик обладает хорошими электроизоляционными показателями. Его достаточно правильно подобрать и надеть на место соединения. Можно использовать несколько раз. Также существенным фактом является низкая стоимость этого расходного материала.
Для чего применяются кембрики в электрике
Маркировка токоведущих жил
Назначение трубки – изоляция электрической сети, поскольку соединение при помощи сварки, болтов, пайки, гильз или клеммных наконечников требуется закрыть. Кембрики надеваются на изделия, затем края закрываются изолентой. Свободный край нагревают и придавливают пассатижами.
Термокембрик, помимо прямого назначения, применяется в таких случаях:
- восстановление изолирующего слоя проводки с постоянным и переменным током;
- маркировка контактов – на белой трубке четко видны другие цвета;
- обеспечение защиты кабеля от разрывов или повреждения;
- маскировка точек соединения при монтаже электропроводки;
- дополнительная изоляция участков подстанций;
- предотвращение контактов краев печатной платы друг с другом.
Виды кембриков
Существует два основных вида кембриков: кембрики, сделанные из ПВХ и термоусаживающие трубки. В свою очередь последние делятся на:
Кембрики на проводах
- высоковольтные – имеют высокое сопротивление, используются при большом напряжении;
- флуоресцентные – обладают свечением, применяются в зданиях с ограниченным освещением;
- с рифленой поверхностью – применяются там, где нужно ликвидировать скольжение;
- тефлоновые – дорогие расходные материалы, применяющиеся при высоких температурах, выносливые при горении и к химическим средам.
Кембрики, произведенные из поливинилхлорида, не расширяются ни в ширину, ни в длину. При выборе данного типа изделий необходимо тщательно подбирать диаметр, соответствующий сечению провода. В противном случае при изолировании провода с большим сечением, кембрик может просто лопнуть.
Кроме того, этот вид имеет свои положительные качества: возможность повторного использования, выносливость химических сред, стойкость к различным температурным режимам, долговечность в использовании, а также изделие имеет небольшую стоимость.
При выборе термоусадочых трубок необходимо обратить внимание на коэффициент усадки. Частовстречающие трубки имеют коэффициент 1:2, 1:3, 1:4. Это значит, что они имеют способность усаживаться в два, три или в четыре раза
Отличительной особенностью данного вида является обеспечение контактов электрических сетей надежной изоляцией, прочным креплением
Это значит, что они имеют способность усаживаться в два, три или в четыре раза. Отличительной особенностью данного вида является обеспечение контактов электрических сетей надежной изоляцией, прочным креплением.
При их использовании нет необходимости приобретать трубки с точным диаметром. Данный вид наделен такими качествами как предохранение от коррозии и влаги. Внутренняя сторона термоусадки покрыта клеевым слоем. При процессе усадки клей равномерно наполняет все неровности.
Термостойкая изоляция
Такие трубки производят из стекловолокна. Они способны выдерживать температуру от -60 до +150 градусов. Для лучшей эффективности трубки пропитываются лаком. Их насаживают на провода внутренних соединений. Данный метод подходит для бытовой техники: обогревателей, электрочайников, электроплит.
Термоусадочные кембрики
Данные виды в отличие от других кембриков выполняются из полиэтилена или других полимеров. При нагревании такие трубки могут уменьшаться вдвое. При этом положительном моменте дозволяется применение одинакового размера для большего диаметра провода.
Использование кембриков
При применении кембрика в роли изоляции позволяется изолировать различные клеммы и соединения, так как форма не оказывает влияние на свойства обтяжки. Термоусадочный кембрик скопирует и сократиться для различного контура.
Кроме этого термоусадка отлично подвергается растяжению, но это надо выполнять с осторожностью. Если под рукой нет необходимого диаметра, трубку, возможно, натянуть на клеммы и кабеля большего размера. Также настоящий вид кембриков выпускается в цветном и прозрачном исполнении, это позволяет рассортировать провода по назначению
Также настоящий вид кембриков выпускается в цветном и прозрачном исполнении, это позволяет рассортировать провода по назначению.
Термоусадочные трубки обладают рядом положительных качеств: при возгорании термоусадка практически не выделяет вредных ядовитых веществ; возможность выдерживать высокие температурные режимы; не вступают во взаимодействие с химическими веществами; в отличие от изоленты имеют большой срок службы; исключают коррозию и окисления контактов.
Термоусадочные кембрики пользуются спросом среди специалистов, и приобрести их не составит большого труда. При воздействии горячего воздуха она хорошо усаживается на нужные соединения электрической цепи. Это можно сделать при помощи строительного фена, спичек или зажигалки
Также можно воспользоваться паяльником, но это надо делать с осторожностью, чтобы не испортить инструмент
Виды трубок
Термостойкие кембрики принято классифицировать по способу их применения, а также по марке используемых при производстве материалов и их толщине.
По материалу
Для производства термостойких кембриков с электроизоляционными свойствами применяют несколько видов материалов.
Выделяют полиолефиновые термостойкие трубки, изготавливаемые из так называемого «сшитого» полиэтилена с добавлением ряда пластификаторов и красителей, препятствующих распространению горения. Подавляющая масса термостойких кембриков производится именно по этой технологии.
Температура, при которой они могут применяться без всяких ограничений, колеблется в пределах от -50 до +125 градусов. При добавлении к материалу специальных пластификаторов температурный диапазон удаётся расширить до 150 градусов. При этом также повышается его устойчивость к бензолу и другим окислителям.
Выпускают кембрики на основе синтетического каучука, характеризующиеся повышенной стойкостью к воздействию высоких температур (вплоть до 175 градусов) и химически активных веществ типа смазок и масел. Они имеют сравнительно высокую цену и ограниченный спрос.
Производят термочувствительные кембрики из термопластичного поливинилхлорида. Изделия из этого материала отличаются прекрасными изоляционными характеристиками, но при этом имеют ограниченный температурный диапазон (от -20-ти до +80-ти градусов). Наличие вредных для здоровья токсичных выделений, образующихся при воспламенении, резко ограничивает спрос на этот вид изделий.
Термоусадочные изделия из полиэстера обладают высокой химической стойкостью и механической прочностью, благодаря которым их стенки могут делаться очень тонкими.
Термостойкие кембрики на силиконовой основе отличаются исключительной гибкостью и отсутствием токсичности. Силиконовые трубки химически инертны и имеют высокие прочностные показатели (имеется в виду электрический параметр).
По способу монтажа и толщине стенок
Классификация термоусадочных трубок по способу монтажа предполагает их деление на два типа.
Во-первых, это трубки со специальным клеевым покрытием, наносимым на их внутреннюю поверхность. Благодаря наличию клея обеспечивается высокий показатель герметичности, исключающий проникновение влаги внутрь трубок. Их коэффициент усадки обычно не превышает 3-х единиц.
Вторую категорию составляют кембрики, не имеющие клеевого слоя и обеспечивающие больший усадочный коэффициент.
В зависимости от толщины стенок все известные разновидности усадочных трубок могут быть тонкостенными, со средним показателем и толстостенными.
Назначение
Чаще всего кембрики применяются в электротехнике для восстановления целостности изоляционной оболочки проводов. С их помощью изолируются кабельные наконечники и клемники, что обеспечивает дополнительную защиту от электрического тока.
Кембрики используются:
- в защите электрических шин, имеющих разные формы и сечение;
- с целью предохранения болтовых и других соединений от коррозии;
- для повышения защитных качеств деталей в распределительных устройствах;
- в качестве дополнительной изоляции в элементах оборудования электроподстанций.
Термостойкие кембрики применяют для защиты кабеля или нагревательного провода в различных тепловыделяющих устройствах.
Кембрики часто применяют для маркировки проводов, которые обозначают с помощью цветовой окраски изделий или делают надписи на трубках.
На рисунке 4 изображены разноцветные трубки разных диаметров, которые можно использовать для маркировки.
Рис. 4. Цветовая палитра кембриков
С помощью усадочных трубок можно предотвратить заломы проводов от зарядных устройств и других часто употребляемых шнуров. Пример решения таких проблем см. на рис. 5.
Рис. 5. Решение проблем с заломом провода
У кембриков для проводов есть ещё много других применений, не связанных с электротехникой: фиксация различных приспособлений, ремонт рыболовецких снастей и т.п.
Конструкция поплавка
Ну, вот опять, куда уж проще, что тут нового можно сказать? Но для того, чтобы говорить с читателем на одном языке все-таки уточним, из чего же состоит поплавок. Итак, каждый, уважающий себя поплавок имеет: • Тело или середина. Это самая толстая часть конструкции, из которой торчат рожки да ножки, то бишь, остальные его элементы. • Антенна или верхняя часть, торчащая из тела. Вот тут интересно поспорить на тему яйцо-курица. Радиоантенну назвали в честь элемента поплавка или наоборот? • Киль или нижний, торчащий из тела, стержень.
Однако некоторые модели поплавков не имеют этих элементов. Примеров тому множество. Например, пластиковый пузырь для поверхностной ловли карпа не имеет ни антенны, ни киля, а есть модели в виде трубочки, там все – сплошная антенна-тело-киль, частный случай такой модели – гусиное перо. Теперь о креплениях. Хорошо, когда есть и киль, и антенна, а в тело вклеена петелька для пропуска лески, тогда можно закрепить поплавок хоть в трех точках. А есть модели, у которых только оно колечко вклеено внизу на все про все.
Критерии выбора
Чтобы правильно выбрать размер кембрика, необходимо к диаметру провода прибавить 2 мм При покупке кембриков стоит обращать внимание на несколько параметров:
- Диаметр внутренней части. Оптимальный размер – от 1,5 до 2 диаметров жилы. Производители маркируют эту величину до усадки (числитель дроби) и после усадки (знаменатель дроби).
- Диапазон сокращения полимерного слоя. Допустимый параметр – от 1,5 до 2 раз.
- Армирование. Стекловолоконные модели отличаются твердостью, а хлопчатобумажные позволяют зафиксировать провод в определенном положении.
- Стойкость к опасным реакциям. Антипреновые трубки отличаются долговечностью, устойчивостью к воспламенению.
- Цвет. В продаже имеются плотные разноцветные или прозрачные термотрубки.
- Длина. Кембрики продаются отрезками или кабельной скруткой.
Размеры указывают в дюймах и сантиметрах.
Кембрик термоусадочный
Такие кембрики обладают свойством стягиваться в процессе нагревания. Термоусадочная трубка или кембрик несмотря на то, что помогает реализовать те же задачи, отличается от обычного и способом использования, и материалом, из которого он создан. Чаще всего — это полиэтилен, могут использоваться и другие полимеры.Термоусадка в процессе нагревания может уменьшаться в два раза. Такое преимущество дает возможность использовать один и тот же размер трубки для более широкого диапазона сечений провода. Таким образом, мы получаем большой плюс для использования в роли изоляции термоусадочных кембриков для различного рода клемм и соединений, так как форма клеммника не оказывает влияния на качество обтяжки. Термоусадка в процессе сжимания повторяет любые контуры.Термоусадка хорошо тянется, примерно до 1,5-2 раза от первоначального, однако осуществлять это нужно очень аккуратно, наблюдая за целостностью поверхности. Следовательно, вы получаете возможность натянуть термоусадку на разные провода и клеммы, когда под рукой не оказалось подходящего размера.Еще одним отличием термоусадочных кембриков от ПВХ трубок является внешний вид. Их можно купить любого цвета, даже полностью прозрачные. Таким образом, открываются еще большие удобства по маркировке, к примеру, провода одной группы можно разбить по цветам и промаркировать по контактам. Как и стандартные кембрики, эти изделия стоят недорого, и приобрести их можно практически в каждом магазине элетро- или хозтоваров.
Как же использовать такой кембрик? Самым правильным вариантом является усадка потоком горячего воздуха. Для этой цели можно использовать любой строительный фен. Однако этот инструмент имеется далеко не в каждом доме. Вместо строительного фена можно использовать паяльник. Кожухом нагревательного элемента нужно пройтись по поверхности трубки, в результате чего произойдет усадка. Жалом этого делать не нужно по следующим причинам:
- довольно высокая температура, от которой кембрик может оплавиться
- от жала могут остаться следы нагара
- жало может быть окончательно испорчено.
Еще одним вариантом является использование источников огня. К примеру, подойдут спички или зажигалка. Держать пламя нужно в нескольких сантиметрах от термоусадки, чтобы не повредить ее. Быстро и равномерно провести пламенем со всех сторон, для достижения равномерного стягивания изолирующего слоя. Чтобы получить более быстрый эффект, вы можете делать это непосредственно пламенем, однако в этом случае движения должны быть еще быстрее, а вы внимательнее. Из недостатков этого метода можно отметить тот факт, что на кембрике могут остаться следы гари. В турбо-зажигалок такого недостатка нет, но температура пламени еще выше. Пламя нужно держать еще дальше, чтобы не сжечь полностью трубку. До трубки должны доставать только потоки горячего воздуха.
Правила монтажа
Рассмотрим пример соединения кабеля, состоящего из двух проводов 2,5 квадрата. Фактический диаметр одного провода с изоляцией 4 мм, диаметр кабеля 10 мм.
Сделать это можно достаточно просто — один провод вы делаете короче, второй — длиннее, со второй стороны кабеля наоборот. Длинный вы соединяете с коротким (соединение лучше всего делать клеммой или пропаивая скрутку), короткий с длинным. В итоге у вас получится два соединения, разведенные относительно друг друга на несколько сантиметров.
Вы уже знаете все нужное про поэтому сможете подобрать их самостоятельно. Перед скручиванием проводов вы надеваете на каждый кусок термоусадки. Учитывайте, что при нагревании она “усохнет” на 7-10 процентов. В нашем случае с проводами на 4 мм мы берем трубку с диаметром в 10 мм, на сам кабель надеваем 20-мм усадку. Сначала скручиваем два провода (соединяйте их по цветам, чтобы не запутаться, то есть коричневый с коричневым, синий с синим), затем сдвигаем термоусадку так, чтобы она закрыла соединение, и нагреваем ее зажигалкой до тех пор, пока она плотно обхватит провод. Повторяем операцию со вторым, а затем изолируем место соединения сверху последней толстой трубкой.
Прогрев рекомендуется делать или от середины к краям, или от одного края ко второму. Не нужно сначала “спаивать” два края, а затем греть центр — внутри скопится воздух, который не даст хорошо заизолировать кабель.
Длину трубки следует выбирать так, чтобы создать изоляцию с каждой стороны от соединения на 30-50 мм. При этом учитывайте усадку на 10 процентов. Чем толще кабель, тем шире изоляция — наш 10 мм можно защитить на 5-7 см в каждую сторону.
Нагревая полимер, будьте благоразумны. Не нужно долго греть одно место — старайтесь водить зажигалкой по всей поверхности, равномерно прогревая ее. Когда полимер начнет сжиматься, разглаживайте его пальцами — он не будет обжигать кожу. Нужно исключить появление пузырьков воздуха под ПВХ. Если на кабель устанавливает термоусадка с клеем, то поверхность рекомендуется обезжирить и очистить от пыли.
Работаете с материалом впервые — потренируйтесь на обрезках проводов. Вы поймете, как правильно греть, с какой стороны начинать усадку, как правильно разровнять ее.
Основные преимущества использования кембрика
Кембрик — это универсальный материал, который подходит для всех разновидностей соединений, а также для открытых частей кабелей и проводов. Какими плюсами обладает такая разновидность изоляции:
- Низкая стоимость, что делает его достаточно востребованным. Но постепенно более современные расходные материалы вытесняют данную продукцию с рынка.
- Универсальность. Достаточно правильно подобрать диаметр, и можно монтировать кембрик на любую открытую токоведущую часть.
- Длительный эксплуатационный срок. Если соединение проводов (например, опрессовкой гильзами) произведено правильно и нет чрезмерного нагрева проводников, то кембрик прослужит достаточно длительное время.
- Многоразовое использование. Например, при разборке старого щита можно снять кембрики и использовать их по назначению в другом месте.
- Прочность. Кембрики достаточно прочные, это позволяет одевать их на соединения, не боясь про сохранность материала.
- Можно использовать как основу для маркировки проводников. Для этого необходимо выбрать светлый кембрик, одеть его на провод или кабель, и подписать. Помогает восстанавливать маркировки, которые стёрлись со временем или были повреждены во время работ.
Кембрики являются многофункциональным расходным материалом для проводов, из-за различия диаметров он может применяться не только при соединениях проводников, но и при прокладке телефонных линий и сигнальных сетей, где токи и напряжение имеют небольшие значения.
Применение различных способов для нагрева
Есть несколько способов нагрева, каждый из которых может качественно провести термообработку. Но есть и такие, которые применять не рекомендуется.
Самый общедоступный, в тоже время спорный вариант – зажигалка или спички. Этим вариантом можно воспользоваться, если под рукой нет другого источника высокой температуры. Хорошо усадить этим способом можно только небольшой участок провода с маленьким сечением. Для больших конструкций этот вариант не подойдет.
Если речь идет о больших изделиях, то на нагревание уйдет много времени, при этом само соединение получится некачественным. А сколько раз понадобиться повторить эту процедуру, если необходимо будет обработать несколько участков с большим сечением.
Бытовой фен выдает поток, горячего воздуха t 700 С, на выходе из сопла. Если применить узкую насадку, то конечно есть возможность нагреть небольшой участок малого диаметра, что касается больших сечений, то фен просто выйдет из строя, при этом изоляция получится некачественной и не надежной. Не нужно забывать, что есть некоторые модели термоусадки, которые можно сжать при температуре нагрева в 350 градусов.
Итогом такой работы может стать неплотное прилегание материала к месту изоляции, в которое может легко проникнуть влага, поэтому стоит использовать специальный инструмент.
Что такое кембрик?
Конструкция самого простого кембрика представляет собой трубку ПВХ, которую надевают на провод в месте соединения или там, где повреждена изоляция. Поливинилхлорид имеет отличные изоляционные свойства, у него приемлемая гибкость, он устойчив к воздействию внешней среды. Этот материал достаточно прочный для того, чтобы его можно было использовать в качестве механической защиты проводов в местах их соединения.
Несмотря на все достоинства кембриков из ПВХ, у них есть небольшой недостаток – слабая растяжимость материала. Поэтому приходится очень точно подгонять поливинилхлоридные изделия под диаметры проводов. Правда, такая подгонка требуется не всегда. Так как кембрики используются не только с целью изоляции, то в некоторых случаях даже полезно, чтобы трубка свободно скользила по проводу. На рисунке 1 изображены изделия ПВХ разных цветов и диаметров.
Рис. 1. Кембрики ПВХ
ПВХ не единственный материал, который используют для изготовления кембриков для проводов. В зависимости от тех целей и задач, которые возлагаются на термоусаживаемые трубки, в их производстве используют стекловолокно, полимеры и другие материалы. Об этом речь пойдёт ниже.
Напоследок заметим, что с помощью кембриков обеспечивают:
- защиту клемм от влаги;
- дополнительную изоляцию отдельных проводов и жил кабеля;
- надёжную фиксацию соединений;
- защиту от случайных касаний токоведущих частей монтажных схем электроприборов;
- эстетичность монтажа проводки.
Существует несколько видов этих изделий, которые используют для решения конкретных задач в электротехнике, электронной промышленности и даже в быту.
Свойства кембриков зависят от электроизоляционных материалов, из которых они изготовлены. Самыми простыми и наиболее распространёнными являются трубки на основе ПВХ. Они дешёвые и в ряде случаев удобные в применении. Их можно использовать повторно.
В зависимости от того, какие материалы используют для изготовления изделий, различают следующие виды кембриков:
- термостойкие;
- термоусаживаемые;
- трубки, на основе хлопчатобамажной ткани.
Термостойкая изоляция
Для изготовления термостойкого кембрика используют стекловолоконные материалы. Стекловолокно устойчиво к высоким температурам. Оно не горит, не подвержено коррозии, сохраняет форму даже при умеренных физических нагрузках. Это вещество, пропитанное смолами или полимерами, имеет отличные изоляционные свойства. Пределы рабочей температуры таких трубок довольно широкие: от –60 до +530 ºC. Структура стекловолокна сохраняется при низких температурах.
К разновидности термостойких кембриков относятся трубки с припоем внутри. (см. Рисунок 2). Стенки изделия сделаны из термостойкого пластика, а внутри его есть кольцо из припоя, который плавится при нагревании термостойкой трубки и обволакивает медные жилы в местах скруток. Разумеется, их надо перед скручиванием залудить.
Рис. 2. Термостойкая трубка с припоем
Обратите внимание на красные кольца. Эти приспособления удерживают кембрик от произвольных перемещений
Термоусадочные кембрики
С изобретением термоусаживаемых кембриков упростился монтаж проводов. У изделий данного вида есть одно замечательное свойство: при воздействии температуры уменьшается внутренний диаметр трубки в местах нагревания. Такое свойство позволяет использовать кембрики с некоторым запасом по размеру диаметра. Они свободно заходят на провода, клеммы, спайки, а потом, при достижении температуры усадки, принимают форму и размеры защищаемого узла.

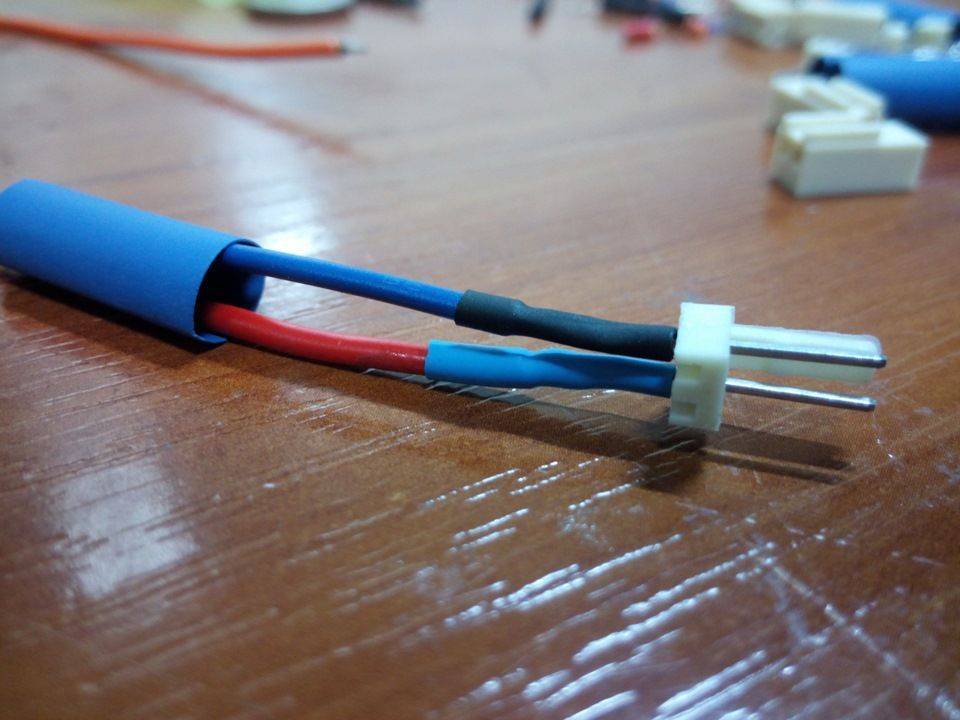

На рисунке 3 показано как выглядит изоляция места соединения трёх проводов.
Рис. 3. Изоляция соединений с помощью термоусадочного кембрика
Для изготовления термоусадочных трубок используют полиэтилен и некоторые полимеры, например, PET, PVDF, PTFE. Делают такие изделия также из силиконовой резины и из определённых видов ПВХ. Все эти материалы объединяет то, что при нагревании они растягиваются, а потом сокращаются, плотно облегая электрическую изоляцию провода или контактную пластину.
Бывают кембрики проклеенные изнутри. Такие термоусадочные трубки склеиваются с изоляционным материалом, надежно герметизируя места спаек проводов.
Диаметр термоусадочной трубки может превосходить диаметр кабеля в 1,8 и более раз. Это избавляет монтажника от необходимости точного подбора размеров, как в случае с поливинилхлоридными или с термоустойчивыми трубками. Температура размягчения распространённых недорогих трубок колеблется в приделах 60 – 130 ºC, поэтому для разогрева удобно использовать струю горячего воздуха.
Преимущества термоусадочных кембриков:
- удобный монтаж;
- устойчивость к коррозии;
- длительный срок службы;
- привлекательный внешний вид.
