СИЗ для соединения проводов. Облегчают ли они работу электрика?

Назначение клеммных колодок от Wago

Основное назначение клеммников Ваго — это упрощение электромонтажа. Для обычного соединения проводов необходимо сделать скрутку, опрессовку или спайку. Это отнимает драгоценное время и силы. Применение же соединителей Ваго позволяет подключать провода за считанные секунды.

Отсюда вытекают и второстепенные задачи, выполнения которых позволяет добиться использование клеммников:

  • увеличение темпа разводки проводки;
  • экономия изоляционных материалов;
  • большая наглядность электропроводки для ремонтного персонала;
  • возможность оперативных переключений в схеме;
  • быстрая замена поврежденных электрических установок.

Устройство и принцип работы колодки

В базовой комплектации клеммный зажим состоит из двух частей:

  1. Механизм зажима провода. Выполнен из луженой электротехнической меди. Задача зажимного механизма — зафиксировать жилу кабеля и поддерживать надежный электрический контакт между проводами.
  2. Изоляционный корпус. Изготовлен из негорючего полиамида. Защищает людей и окружающие и элементы проводки от контакта с находящимся под напряжением зажимным механизмом.

Дополнительно клеммники Wago могут оснащаться табличками для маркировки, встроенными диодами и защитными пломбировочными крышками.

Принцип работы состоит в зажиме провода пружиной. У некоторых моделей соединителей для этого имеется специальный рычаг (часто оранжевого цвета). Он нужен, чтобы открыть механизм и дать проводу попасть в область зажима. У других же достаточно просто вставить кабель с наконечником в пружинный механизм, и он раскроется самостоятельно.

Обратите внимание. Существуют заземляющие клеммники Ваго

Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку. Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск.

Характеристики Wago

Клеммники Ваго применяются как в бытовой электропроводке, так и в промышленных аппаратах. Это объясняет широкий перечень их технических характеристик.

Проводящая часть соединителя изготовлена из меди. Этот материал хорошо проводит электричество без существенных потерь на тепло. Медь покрывается тонким слоем мягкого оловянно-свинцового припоя. Его задача — максимально улучшить электрический контакт с проводкой.

Плюсы и минусы применения

Практикующие электромонтеры разделились на две категории

Одни акцентируют внимание на достоинствах клеммников Ваго, другие же отмечают в основном недостатки. На деле же истина где-то между этими двумя мнениями

Плюсы применения Ваго:

  • быстрый безвинтовой монтаж;
  • минимальный набор нужных инструментов и материалов;
  • клеммник легко купить даже в небольшом электротехническом магазине;
  • аккуратность и логичность проводки;
  • соответствие правилам безопасности.

Минусы клеммников:

  • необходимость в периодическом осмотре;
  • должны быть визуально доступны;
  • плохо справляются с нагрузками больше 1 кВт;
  • большое переходное сопротивление контактов;
  • риск перегрева и расплавления;
  • высокая стоимость.

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

  • зачистить изоляцию на 4 см;
  • раскрутить проводники на 2 см;
  • соединить до стыка незакрученных жил;
  • закручиваются провода только пальцами;
  • затянуть скрутку можно при помощи плоскогубцев;
  • оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

  • обесточить дом или квартиру;
  • очистить проводки от изоляции на 4 см и более;
  • раскрутить проводки на 2 см;
  • соединить до стыка нераскрученные провода;
  • закрутить жилы пальцами;
  • затянуть скрутку плоскогубцами;
  • заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Способы монтажа


Порядок скрутки провода

Существует два способа скрутки с применением колпачков: с предварительным скручиванием жил и без него. Если требуется соединить два кабеля или провода, их достаточно вставить в пружину, прикладывая усилия. Если же в проводах три жилы и больше, предварительно их требуется скрутить между собой, используя пассатижи. После откусываются неровные концы провода и вращательными движениями они помещаются в зажим СИЗ.

Накручивание следует делать по часовой стрелке, а не против, в противном случае полного контактного соприкосновения не удастся достичь.

Пластиковый корпус колпачка изолирует место соединения и защищает жилы от механического воздействия. Если работа была выполнена правильно, дополнительная изоляция не требуется.

Преимущества и недостатки

Такой соединитель удобен и практичен, поэтому имеет следующие преимущества:

  1. Доступная цена.
  2. Вероятность самовозгорания электрической проводки отсутствует. Это объясняется тем, что для изготовления СИЗ применяется негорючий материал и там, где была произведена скрутка самовозгорание невозможно.
  3. Быстрая и простая установка изделия.
  4. У колпачков существует огромный выбор цветовой гаммы. Поэтому если провод не обозначается по цвету, то промаркировать его можно с помощью такого колпачка. Например, пометить стандартными цветами фазу и ноль.

Но СИЗы обладают и некоторыми недостатками:

  • нет возможности соединять алюминий и медь;
  • недостаточно сильная фиксация и изоляция.

Подведя итог и взвесив все за и против, хотелось бы отметить, что использовать соединительные изолирующие зажимы СИЗ рационально при соединении токоведущих жил в распределительной коробке, а также при подключении светильников (например, люстры на потолке). Напоследок рекомендуем просмотреть полезное видео

Все соединения проводов необходимо правильно изолировать. От этого зависит, прежде всего, безопасность человека, надежность контакта, отсутствие утечек тока на землю и исключение короткого замыкания. В одной распределительной коробке укладываются несколько скруток (соединений) и нельзя допустить, чтобы между ними мог появиться контакт. Также изоляция соединений проводов защищает от появления следов окисления и коррозии на поверхности металлов. Существует несколько способов изоляции проводов, которые ниже мы разберем.

Как изолировать провода?

Это можно сделать с помощью:

  • термоусаживаемой трубки;
  • обычной ПВХ изоленты;
  • изолированных клемм.

1. Изоляция соединений проводов с помощью термоусаживаемой трубки.

Сегодня термоусаживаемую трубку можно купить в любом магазине радио- и электротоваров и в последнее время она становится очень популярной. Она выпускается разных диаметров, не токсична, не поддерживает горения, режим ее эксплуатации от -55 0 С до +105 0 С и рабочее напряжение до 1 кВ.

Здесь вам потребуется промышленный фен для усаживания трубки на жилы. Однако он стоит дорого и дома его себе многие не могут позволить. Поэтому выходят из этой ситуации с помощью зажигалки.

Во время соединения проводов часто приходится одевать термоусаживаемую трубку заранее. Помните это, иначе придется разбирать соединение.

Отрезаем трубку с запасом, чтобы свободные участки выступали с обоих сторон оголенной части провода минимум по одному сантиметру.

Одеваем термоусаживаемую трубку на скрутку. На фото видно, что она предназначена для применения в сети напряжение до 600 В и при температуре до 125 0 С.

С помощью фена или зажигалки усаживаем на место. Вот и все – это быстро, надежно и недорого.

2. Изоляция соединений проводов с помощью обычной изоленты ПВХ.

Изоляционная лента это пожалуй самый распространенный материал, который используется в изоляции скруток и других соединений . Она доступна и часто стоит недорого.

Стоит отметить, что для надежной изоляции проводов не подойдет любая изолента. Большинство продаваемой изоляционной ленты пригодно только для намотки на ручку лопаты или на клюшку, но не для электрики.

Если ваши скрутки находятся в распределительной коробке, которая будет заштукатурена, то потратьте лишние 100-200 рублей на качественную и надежную изоленту, например, 3M Scotch . Одного мотка вам должно хватить. Это позволит вам получить надежную изоляцию проводов и избежать разные ЧП.

Как я изолирую провода с помощью изоляционной ленты:

Начинаю мотать со штатной изоляции жил немного под углом так, чтобы намотка двигалась к концу скрутки…

Продолжаю мотать пока не выйду за пределы скрутки и не получится пустая трубочка длиной равной ширине изоляционной ленты…

Затем этот пустой участок скрученной изоленты сгибаю и укладываю вдоль скрутки в обратном направлении. Затем продолжаю мотать изоленту под углом, но уже в сторону штатной изоляции провода…

На завершающем этапе отрезаю лишнюю изоляционную ленту. Такой способ намотки служит долго и тут нет проблем появления оголенного самого кончика скрутки.

3. Изоляция соединений проводов с помощью изолированных клемм.

Этот вариант изоляции подразумевает собой применение разных соединительных клеммников, которые имеют диэлектрический корпус. Это винтовые зажимы ЗВИ, соединительные изолирующие зажимы СИЗ, универсальные самозажимные клеммы Ваго.

Если выполнять соединения проводов в распределительной коробке с помощью данных материалов, то тогда не придется место соединения дополнительно изолировать. Все перечисленные клеммы уже хорошо изолированы.

Выше мы разорались как и чем изолировать провода. А вы чем это делаете?

Улыбнемся:

Колпачки СИЗ. Виды и устройство. Применение и как выбрать

Для обеспечения более надежного контакта соединяемых проводов скруткой необходимо, чтобы они плотно прижимались друг к другу с усилием. Так как это усилие создается упругостью скручиваемых проводов, то впоследствии из-за сжатий и тепловых расширений, а также деформации и усталости металла скрутка снижает свою надежность и прочность. Поверхность проводов в зазорах окисляется, проводимость соединения снижается, поэтому по правилам скрутка без дополнительных приспособлений запрещена.

Если электромонтер при соединении электрических проводников применяет способ скручивания, и обматывает место скрутки изолентой, то лучше вызвать другого специалиста. Это способ уже давно не используется, так как признан опасным. Для этих задач в настоящее время применяют сертифицированные зажимы. Если рассматривать бытовую сеть питания, то лучшим способом для соединения проводников являются колпачки СИЗ.

Они играют роль соединяющих и изолирующих элементов, которые стали популярными в категории изоляционных материалов. Такие колпачки накручивают непосредственно на скрутку, тем самым укрепляя ее.

Есть мнение, что такой способ соединения ненадежен, но практика показывает, что все неисправности электропроводки с применением изолирующих колпачков чаще всего имеют совсем другие причины:
  • Неквалифицированный расчет сечения провода и устройств защиты.
  • Применение поддельных изолирующих колпачков.
  • Недостаточная квалификация электромонтера, выполняющего электрический монтаж.

Если все выполнять правильно, использовать качественные колпачки необходимых размеров, правильно устанавливать их на скрутку, применять электропроводку достаточного сечения, а также применять устройства защиты необходимого номинала, то такая электрическая сеть будет работать исправно длительное время, не нуждаясь в обслуживании.

Конструктивные особенности

Изолирующие колпачки СИЗ содержат основной элемент – пружину, а также пластиковый корпус, обладающий диэлектрическими свойствами. Пластик изолирующего колпачка обладает устойчивостью к повышенным температурам, не поддерживает горение, и выдерживает величину напряжения до 600 В. Для удобства накручивания колпачка на скрутку корпус может иметь специальные ребра или выступы. Пружина имеет форму конуса и своими витками способна сжимать скрутку проводов. Пружина изготавливается из стали, ее поверхность покрывается специальным защитным слоем. При выборе колпачков размеры пружины должны соответствовать сечению соединяемых проводов в скрутке.

Как выбрать СИЗ

Следует выбирать колпачки СИЗ по сечению проводов. Для этого нужно суммировать сечения каждого провода и полученный результат сравнить с приведенной ниже таблицей или с таблицей типоразмеров, которая идет в комплекте с зажимами. Также следует учитывать напряжение электропроводки.

Рекомендуется подбирать типоразмер и общий диаметр проводов так, чтобы диаметр находился как можно ближе к середине диапазона типоразмера.

Разновидности СИЗ

  • Стандартные гладкие СИЗ — представляют собой конусообразные, закрытые колпачки с пружиной внутри, без «ушей» и прочих приспособлений.
  • СИЗ с ушками — в целом похожи на стандартные, но снаружи у основания конуса присутствуют специальные «ушки» для удобного закручивания.
  • Низкопрофильные колпачки — более компактные приспособления для работы в условиях дефицита пространства.
  • Колпачки с антиоксидантом — позволяющие скручивать алюминиевые кабели с медными.
  • СИЗ водонепроницаемые с силиконовым наполнителем — зажимы, защищающие проводку от попадания влаги, можно использовать в условиях повышенной влажности и на улице.
  • Изоляционные зажимы с двумя отверстиями (с обеих сторон) — обычно используются для скрепления заземляющих электропроводов. Через верхнее отверстие выводят кабель заземления и крепят его к щитку или прибору.
  • СИЗ с винтовой затяжкой — вместо пружины используется винтик, затяжку которого можно регулировать снаружи.

Виды колпачков

Итак, существует определенное разделение СИЗ, в основу которого ложатся его размеры, а, точнее, поперечное сечение и высота. Поперечное сечение выбирается по поперечному сечению скрученных проводов. Конечно, это приблизительная величина (имеется в виду площадь скрутки), но он определяет размерный ряд и позицию СИЗ.

Итак, поперечное сечение определяется цифрами, которые соответствуют номеру колпачка. Нумерация варьируется в диапазоне 1-5. Чем выше номер, тем большего сечения скрутка может поместиться в изолирующее устройство.

  • СИЗ 1 лучше использовать для скрутки 2х1,5.
  • СИЗ 2 для скрутки 3х1,5.
  • СИЗ 3 для 2х2,5.
  • СИЗ 4 для 4х2,5.
  • СИЗ 5 – для 8х2,5.

Конечно, это лишь только рекомендации, ведь здесь главное правильно рассчитать суммарное сечение скрученных проводов. К примеру, СИЗ 4 помещает в себя 10 мм², а, значит, его можно надеть на скрутку с проводами 6х1,5. То есть, придется в каждом отдельном случае подбирать колпачок.

  • Точный подбор колпачка под площадь скрутки – это гарантия, что он никогда не слетит, и не окажется бесполезным.
  • Нельзя колпачком скручивать медный и алюминиевый провод. Для этого существуют другие приспособления: клеммники, специальные переходники с пластинами из металла.
  • Цветовое оформление ничем не оговаривается, даже в ПУЭ этого нет. Но для удобства обслуживания цветовое разнообразие пригодится. К примеру, коричневого цвета колпачки СИЗ можно надевать на фазные провода, голубые на нулевой контур, желтые или зеленные на заземление.
  • Не стоит снимать изолирующую оболочку с проводов большой длины. Надо соразмерить длину с длиною внутренней полости СИЗ.
  • При навертывании колпачка на скрутку надо прилагать небольшое усилие. Это создаст плотность контакта.
  • Опытные электрики после установки СИЗ на соединение стараются проверить изоляцию. Они подают нагрузку на контур и в течение получаса проверяют температуру устройства. Если температура нормальная, значит, никаких проблем нет, если повышается, то надо искать причины.

Это интересно: Ошибки при монтаже электропроводки

Как выбрать СИЗ

Конструкции небольших размеров требуется выбирать по сечению проводов. Для этого нужно сложить сечение каждого провода и полученное число сравнить с данными в таблице, приведенной ниже.

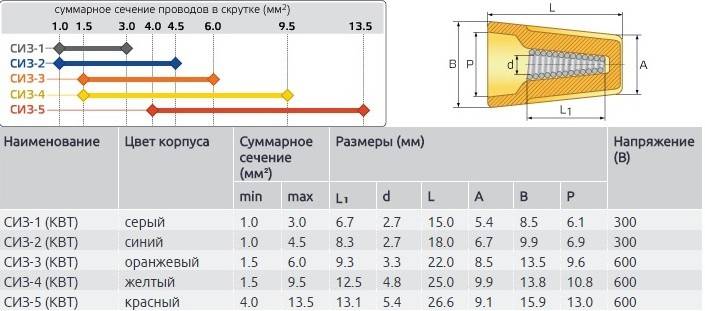

ТипоразмерСумма сечений соединяемых проводов Напряжение
минимальноемаксимальное
СИЗ-1 1 мм.кв3 мм.кв 300 В
СИЗ-24,5 мм.кв
СИЗ-3 1,5 мм.кв6 мм.кв 600 В
СИЗ-49,5 мм.кв
СИЗ-54 мм.кв13,5 мм.кв

Разновидности


СИЗ с ушками и без ушек

Прежде чем отправляться в магазин за электрическими зажимами, предварительно рекомендуется ознакомиться с их разновидностями.

  • Стандартные гладкие модели – закрытые колпачки, оснащенные пружиной, имеют конусообразную форму, «уши» и прочие вспомогательные приспособления отсутствуют.
  • Зажим с винтовой затяжкой – здесь используется не пружина, а специальный винтик, затяжку которого есть возможность регулировать вручную снаружи.
  • Изоляционные СИЗ с двумя отверстиями. Как правило, такие конструкции используются для соединения заземляющих электрических магистралей. Через верхнее отверстие проводится кабель к распределительному щитку или электрическому прибору.
  • Водонепроницаемые конструкции с силиконовым наполнителем – это зажимы, которые защищают электрические провода от влаги. Чаще всего используются на улице и в условиях повышенной влажности.
  • Зажимы с антиоксидантом – универсальная конструкция, позволяющая соединять друг с другом медные и алюминиевые провода.
  • Низкопрофильные колпачки – компактные детали, предназначенные для работы в условиях ограниченного пространства.

Колпачки для скрутки проводов — СИЗ

При сборке электрических схем требуется соединять провода между собой. В месте подключения создается электрический контакт, обладающий определенным электрическим сопротивлением.

Задача любого монтажника сводится к обеспечению прочного скрепления проводки с минимальным переходным сопротивлением и надежной электрической изоляцией.

Для этих целей используются:

  • • скрутки;
  • • скрутки со сваркой;
  • • пайки;
  • • винтовые соединения;
  • • сборки на клеммниках и колодках под винт;
  • • самозажимные экспресс-клеммы фирм WAGO или REXANT;
  • • изолирующие колпачки для скрутки.

В данной статье поговорим о том как соединять провода с помощью колпачков.

Обычно для качественного соединения двух проводов применяется два основных метода: скручивание с последующей пайкой и обычное скручивание (без пайки).

Но стоит заметить, что несмотря на достоинства традиционных методов они также наделены и некоторыми недостатками: пайка являясь качественным соединением при разборке требует полного удаления («откусывания» запаянной части проводов) что не всегда возможно по запасу провода, скручивание повышает шанс окисления и не даёт гарантии надёжного соединения.

На сегодняшний день существует иное решение подобных задач — это соединительные колпачки для скрутки проводов .

Аналоги для зажимов

Главными конкурентами подобных устройств являются клеммники. В этом случае происходит затягивание двух проводов посредством винта. Однако такой способ имеет несколько недостатков, среди которых выделяют ослабевание контакта, требующее постоянного контроля и периодической подтяжки. Если приспособление находится в неудобном месте или количество их велико, то это очень затратно как по приложенным усилиям, так и повремени.

Ещё одним слабым местом таких соединителей является материал колодки. На рынке продаётся множество китайских изделий из дешёвого полиэтилена. Он не выдерживает даже лёгкого нагрева и оплавляется или возгорается, что может привести к пожару. Поэтому применение колпачков СИЗ вполне оправдано как дома, так и на заводе.

Советы и правила безопасности

К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником.

Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.

Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.

Преимущества и недостатки

Самым главным преимуществом СИЗ колпачка для электрика является простота и быстрота монтажных работ. При этом не требуется никаких дополнительных инструментов и приспособлений.

Колпачок выполняет не только изоляционные функции, но и защищает соединение от механических повреждений.

Не нужны другие изоляционные материалы. Если монтаж выполнен правильно и оголённый участок провода не выходит за корпус колпачка, то изолирующую функцию соединительного узла выполняет сам зажим.

Соединение получается компактное, удобное в эксплуатации. К тому же оно считается разъёмным, то есть при необходимости можно открутить колпачок обратно, вытянуть из него провода и перезаделать соединение.

Как и любой другой вид соединения проводов, наряду с достоинствами колпачки СИЗ обладают и рядом недостатков:

  1. Если неправильно будет подобран типоразмер колпачка, то после монтажных работ, во время эксплуатации, он может просто слететь.
  2. Нельзя использовать СИЗ для уличной электропроводки.
  3. С помощью колпачков СИЗ можно коммутировать только медный провод или кабель. Очень редко встречаются специальные зажимы для алюминиевых проводников, их основное отличие в том, что корпус внутри заполняется антиоксидной пастой.

Как выбрать СИЗ

Следует выбирать колпачки СИЗ по сечению проводов. Для этого нужно суммировать сечения каждого провода и полученный результат сравнить с приведенной ниже таблицей или с таблицей типоразмеров, которая идет в комплекте с зажимами. Также следует учитывать напряжение электропроводки.

 Разновидности СИЗ

  • Стандартные гладкие СИЗ — представляют собой конусообразные, закрытые колпачки с пружиной внутри, без «ушей» и прочих приспособлений.
  • СИЗ с ушками — в целом похожи на стандартные, но снаружи у основания конуса присутствуют специальные «ушки» для удобного закручивания.
  • Низкопрофильные колпачки — более компактные приспособления для работы в условиях дефицита пространства.
  • Колпачки с антиоксидантом — позволяющие скручивать алюминиевые кабели с медными.
  • СИЗ водонепроницаемые с силиконовым наполнителем — зажимы, защищающие проводку от попадания влаги, можно использовать в условиях повышенной влажности и на улице.
  • Изоляционные зажимы с двумя отверстиями (с обеих сторон) — обычно используются для скрепления заземляющих электропроводов. Через верхнее отверстие выводят кабель заземления и крепят его к щитку или прибору.
  • СИЗ с винтовой затяжкой — вместо пружины используется винтик, затяжку которого можно регулировать снаружи.

Другие виды соединений

Теперь давайте рассмотрим несколько других применяемых методов соединения.

Сварка

По требованиям ПУЭ, для придания скрутке проводов надежности, применяется сварка. Для этого используются специальные омедненные графитовые электроды. Такой способ позволяет создать надежный и долговечный контакт буквально за несколько минут. Основное применение: соединение толстых кабелей или многожильной проводки.

Пайка

Также повысить качество скрутки можно при помощи пайки. Для этого применяется обычный паяльник и олово в качестве припоя.

Клеммники и винтовые зажимы

Стоит отметить, что все выше рассмотренные методы применяются для монтажа проводов из одного материала: меди или алюминия. Для соединения различных проводников любая скрутка неприемлема и запрещена правилами противопожарной безопасности.

Для этого используются механические способы: винтовые клеммные колодки

При выполнении такого соединения, важно не допускать прямого контакта двух разных проводов, фиксируя их через винтовую пару колодки

Существует более современный вид клеммников: самозажимные разъемы. Они могут быть выполнены в виде много контактных колодок или небольших колпачков на 1–2 пары проводов. Самозажимные устройства позволяют произвести электрическое соединение быстро, качественно и надежно. Единственным минусом таких устройств является их достаточно высокая цена.

Это интересно: Лучшие производители кабелей в России

Классификация соединителей

Часто наши подписчики задают вопрос: как выбрать колпачок? На самом деле здесь стоит быть осторожными, но сложного ничего в этом нет.

Сразу стоит выделить, что все соединители СИЗ разделяются на два вида:

  1. Отечественные.
  2. Европейские.

Их маркировка одинаковая, единственное отличие – это качество исполнения.

Маркировка колпачков СИЗ выглядит следующим образом:

Если говорить за такой параметр как цвет, то особого смысла на него обращать внимание нет. На цвет ориентируются только профессиональные электрики, которые одним взглядом могут определить сечение проводов. И помните о том, что некоторые производители не соблюдают цветовую маркировку

И помните о том, что некоторые производители не соблюдают цветовую маркировку.

Несколько полезных советов

  • Если колпачки СИЗ подобраны правильно в соответствии с площадью скрутки, это гарантирует, что он не спадёт.
  • Опытные электрики советуют, после того, как на соединительный электрический узел установлен колпачок, сразу же проверить его изоляцию. В цепь подаётся максимальная нагрузка минимум на 30 минут, после чего проверяется температура изолирующего элемента. Если колпачок не нагревается, значит, всё смонтировано правильно и нормально работает. В случае, когда обнаружен нагрев, надо разбираться и искать причины.
  • Нельзя изолировать зажимами СИЗ контакт из медных и алюминиевых проводов. Для этой цели имеются другие приспособления – самозажимные клеммники, клеммные колодки, специальные переходники с металлическими пластинами.
  • Когда будете накручивать колпачок СИЗ на скрутку, прикладывайте небольшое усилие. Немного поддавливайте для создания плотности контакта. Но и не переусердствуйте, чтобы не поломать обжимную пружину.
  • Цветовое исполнение колпачков нигде не оговаривается и не классифицируется, поэтому разноцветные СИЗ применяют исключительно для удобства электрика в обслуживании мест соединения. Например, коричневым колпачком обозначают скрутку фазных жил, синим – нулевых, а зелёным или жёлтым проводников заземления.
  • Не срезайте изолирующие оболочки с жил проводников на большую длину. Обязательно сопоставьте её с внутренней длиной колпачка.

О преимуществах и недостатках СИЗов от различных производителей подробно рассказано в этом видео:

Всё, что касается зажимов СИЗ, мы вам рассказали. Далее ваше дело – воспользоваться ими либо выбрать другие способы соединения проводников. Немало найдётся ситуаций, когда их применение удобно и выгодно. К тому же стоят такие зажимы недорого. Единственное что, хотелось бы посоветовать – выбирайте проверенного производителя. На рынке электротоваров существует много дешёвых вариантов китайского производства, у которых материал корпуса не обладает нужными свойствами, что может привести к возникновению пожара.

Подводим итоги

Как видим, способов правильно соединить несколько проводов, довольно много. Следует выбирать в зависимости от ситуации: если необходимо быстро выполнить монтаж электропроводки по всему дому, оптимально подойдут изолирующие колпачки. При необходимости подключить мощный кабель, лучше воспользоваться клеммами, сваркой или пайкой. А для соединения различных проводников (алюминия с медью), возможен только механический вариант с винтовыми зажимами.

В настоящее время во многих помещениях, причём, независимо от того это квартира, офис или общественное здание, проводится множество электротехнических работ. Например, прокладываются электропроводки, подключаются какие-то осветительные приборы или техника. При проведении всех этих работ требуется постоянное соединение множества различных проводов.

При соединении проводов используется множество различных надёжных и безопасных способов, например, при помощи болтов или специальных клемм. Но одним из самых простых способов можно считать использование для выполнения подобных работ , проще именуемых СИЗ. Именно благодаря лёгкости и простоте своего использования в качестве соединительного элемента и получили массовое распространение и популярность колпачки СИЗ.

Помимо этого, причиной необычайной популярности колпачков СИЗ можно назвать ещё одно их огромное достоинство — безопасность применения при проведении электротехнических работ. В самом деле, материал из которого их изготавливают обладает прекрасными изоляционными свойствами и совершенно не поддерживает процессы горения.

Внутри колпачка СИЗ находится пружина, при помощи которой и происходит соединение электрических проводов. Сам колпачок изготовлен из специального пластика, который не только прекрасно защищает место соединения от каких-либо механических воздействий на него и служит отличным изолятором, но и препятствует распространению огня в случае возникновения пожароопасных ситуаций.

На современном рынке электротехнических товаров представлен огромный ассортимент соединительных изолирующих колпачков. Они отличаются друг от друга не только размером, формой, видом или цветом, но и номиналом. Он указан на корпусе колпачка СИЗ и призван дать информацию о том, провода с какой площадью сечения можно соединять при помощи данного конкретного колпачка.

Приобретая колпачки СИЗ следует точно учитывать их номинал и использовать только точно следуя указанному значению. Поэтому, для соединения каждых конкретных проводов можно применять только подобранные для них индивидуальные колпачки. В этом нет ничего удивительного, ведь в том случае, если колпачок СИЗ окажется меньшего номинала, чем того требовалось, то соединение просто не получится произвести, провода не полезут в колпачок. В обратном случае, если колпачок окажется большего размера, то он будет просто бесполезным при соединении электрических проводов.

Приобретая соединительные изолирующие колпачки следует обязательно помнить, что номинал изделий произведённых в европейских странах немного ниже соответствующего показателя их аналогов изготовленных в нашей стране. Кстати, никогда не нужно забывать, что при помощи колпачков СИЗ ни в коем случае нельзя соединять медный провод с алюминиевым.

Если говорить о цвете колпачков СИЗ, которые можно увидеть в продаже, то можно отметить, что он совершенно ничего не значит. Они выпускаются разноцветными просто для удобства потребителя. Используя при соединении электрических проводов разноцветные колпачки СИЗ, при дальнейшей эксплуатации этих соединений в них будет легче ориентироваться.

Таким образом, имея представление о том, для чего предназначены соединительные изолирующие колпачки и всегда имея их под рукой, можно просто, быстро и качественно выполнить безопасное соединение электрических проводов.

Мы уже рассматривали статью: , но там были рассмотрены только старые методы, которые нельзя назвать безопасными и простыми. Для эффективного и качественного соединения проводов необходимо использовать колпачки СИЗ. В этой статье мы рассмотрим, как использовать зажимы СИЗ, рассмотрим виды, размеры и ключевые преимущества использования.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
