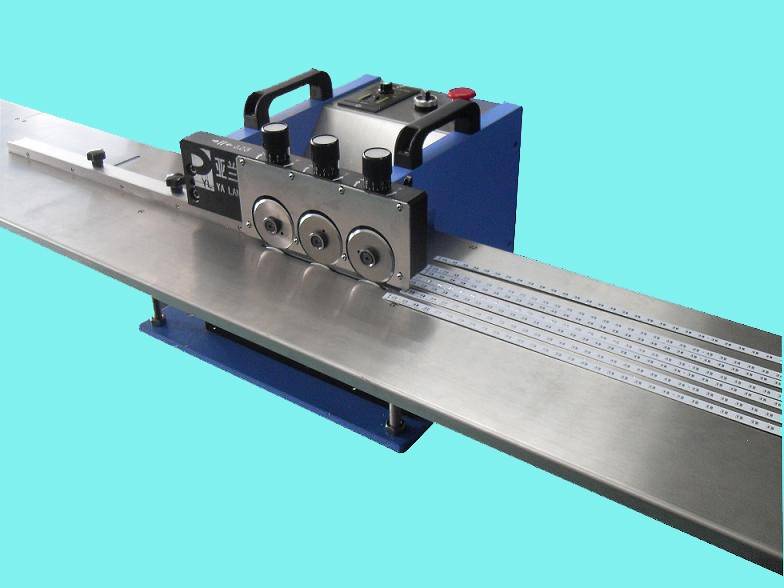

Начальный этап: как резать светодиодную ленту
Детальный осмотр – основа любого разумного действия с осветительными приборами. Первое правило, которое необходимо запомнить, гласит следующее – каждая LED-лента, вне зависимости от производителя, имеет специально отведенные места для проведения крепления.
В том случае, если такой метки нет или она истерлась под действием времени, новичку можно опираться на второе распространенное правило. Резать можно через каждые три светодиода.
Не допустить распространенных ошибок помогут приведенные ниже практические рекомендации:
- Обрезать необходимо строго между медными проводниками;
- В результате проведенных манипуляций должно получиться два или более отрезков, каждый из которых имеет на обоих концах пару медных проводников;
- Разделить одну большую ленту необходимо так, чтобы каждый получившийся отрезок имел не менее двух соединительных точек;
- Для работы применяются максимально острые ножницы, иначе велик риск повреждения контактов, по которым «бежит» 220 вольт;
- Острые ножницы помогают сохранить тонкий силиконовый слой, защищающий ленту от воды.
Твердая рука и острые ножницы – залог успеха выполняемой операции. Для начала следует отыскать линию отреза, имеющую характерные отметины. Разделение одной ленты происходит после обязательной предварительной проверки. Ее задача – обеспечить наличие не менее двух медных проводников на каждом из получившихся отрезков.
Как соединить отрезки светодиодной ленты
Светодиодные ленты с различной конструкцией все чаще используются при устройстве систем освещения и подсветки. Кроме проблемы, как отрезать, при самостоятельном монтаже требуется решение проблемы соединения. Самый надежный способ – пайка, но паяльник есть не у всех, обращаться с ним умеет не каждый. Большинство ищет более доступный и простой метод. Чаще всего используются 2-х, 4-х и 5-и пиновые коннекторы.
Важно! Модели для полос на 12 и 24 В не подходят для изделий на 220 В. Преимущества использования соединительных элементов (если сравнивать с пайкой):. Преимущества использования соединительных элементов (если сравнивать с пайкой):
Преимущества использования соединительных элементов (если сравнивать с пайкой):
- невысокая стоимость;
- простой монтаж;
- избавление от необходимости покупать паяльник, припой и флюс.
- невозможность использовать при необходимости в большом токе для светодиодных чипов;
- неустойчивость к окислению;
- использование для изготовления не термостойкого пластика.
Основной критерий выбора соединительных элементов – ширина гибкой платы. Например, модели для SMD 5050 не подойдут для изделия из SMD 3528.
По способу подключения коннекторы делятся на:
- прижимные
- с защелкой;
- прокалывающие.
В прижимной коннектор при соединении нужно выдвинуть пластину и до упора вставить полосу. Контакт создается после того, как пластина задвигается на место. Преимущества такого коннектора – малые размеры по высоте и ширине. Недостаток – невозможность увидеть плотность и надежность контакта.
Эту проблему решают модели с защелкой, хотя у них тоже имеются недостатки:
- контактные площадки коннектора не всегда достаточно плотно прилегают к контактам платы;
- при большой мощности контакты плавятся;
- для изделий с большим током использовать нельзя.
Самые совершенные прокалывающие коннекторы, на одной стороне которых располагаются контакты для ленты (для подключения к питанию), на другой – для проводов. Доступны модели для открытых и заизолированных плат. При соединении отрезков конец отрезка заводится в коннектор, для прижимания имеется крышка ил прозрачного пластика. Штырьки прокалывают плату, образуя надежный контакт. Выдернуть полосу нельзя, состояние контактов видно через крышку.
Важно! Независимо от типа коннектора требуется зачистка контактов платы до блеска. При соединении отрезков важно не перепутать полярность. Частые ошибки при использовании коннекторов:
Частые ошибки при использовании коннекторов:
- лак на контактных площадках;
- подогнутая ножка коннектора;
- неверная ширина полосы;
- лента не задвинута до конца.
Если изделие с гидроизоляцией, нужно удалить силикон над контактными площадками и скотч с обратной стороны.
Такая лента входит в коннектор тяжело, так как мешает силикон по бокам и клей на обратной стороне.
Коннектор нельзя закрыть, если контактная площадка расположена слишком близко к чипам. В подобной ситуации отдельные блоки от ленты можно отрезать не по пунктирной косильной лески, а оставляя 2 контакта. Но один отрезок придется выбросить.
В силиконовой трубке
Изделия со степенью защиты IP68 помещаются в трубку из силикона. Перед тем, как отрезать один или несколько блоков, силикон удаляется. Делается рез ножом (ножницы неравномерно растягивают материал), трубка отслаивается с торцов. Для того, чтобы отрезать полосу, используются острые ножницы, для соединения – коннекторы из силикона в форме кольца.
Применение светодиодной ленты 220 В
Бизнесмены часто используют светодиоды для наружной рекламы: щитов, баннеров, вывесок и других способов привлечь клиента. Успешные предприниматели — серьезные люди, которые не станут покупать плохой продукт. Светодиодное освещение заслужило доверие легкостью эксплуатации, надежностью, эффективностью и долгим сроком службы. Также немаловажную роль сыграла и относительно небольшая стоимость, которая снизилась благодаря работе от сети 220. Из всей конструкции удалили некогда обязательный блок питания, оставив лишь диодный мост.
Вследствие отсутствия стабилизирующего блока напряжение ленты получается импульсным с частотой 60 Герц, что способствует миганию диодов. Человеческий глаз не видит измененного свечения, но центральная нервная система и мозг страдают от подобного явления. Поэтому не рекомендовано украшать помещения, в которых постоянно присутствуют люди. Например, для жилого дома больше подойдет лента на 12 и на 24 В. Есть вариант просто добавить блок питания для устройства 220, который нормализует все процессы и обезопасит здоровье людей и самого прибора.
Таким образом, если человек хочет сэкономить и не ухудшить свое самочувствие, с вариантом, работающим от 220В, у него это не получится. Для правильного функционирования нужно докупить определенные детали. Конечно, без них можно обойтись, но при условии, что возле ленты не будут постоянно находиться люди.
Обрезка светодиодной ленты для ремонта
Следует понимать, что повреждения механического типа могут произойти даже в процессе установки ленты. Например, по причине чрезмерного ее сгибания
Важно знать, что максимальный радиус, на который можно согнуть данную ленту, это пять сантиметров, не более. Если вы хотите обернуть данной лентой предмет, который имеет маленький размер, то вероятность долгой службы данной ленты не большая
Следует отметить, что неисправности данного типа возможно легко и просто устранить. В данном случае, та часть, которая перестала осуществлять работу, вырезается. Далее подбираем отрезок такого же параметра и с применением коннектора устанавливаем все на свои места. Если возможна пайка, то соединение лучше осуществить таким образом.
Но при таком виде ремонта есть и свои непосредственные нюансы. Например, если поломка располагается в месте, где шнур слишком отчетливо видно. В таком случае нужно иметь шнур, длина которого позволит спрятать такие моменты.
Как отрезать светодиодную ленту 12В и 220В: видео
Чтобы отрезать светодиодную ленту, достаточно иметь острые ножницы, и знать, в каком месте резать. Ножницы есть у всех, а вот где разрезать знают не все, давайте разбираться.
На рынке существуют низковольтные – 12, 24, 36В и высоковольтные светодиодные ленты – 220В. На первых — есть обозначенные линии, по которым следует осуществлять разрез. Они представлены в виде пунктирных отрезков с нанесенным обозначением – ножницы. Принцип разреза высоковольтной отличается, они не обладают специальной гравировкой.
В любом случае разрез нужно осуществлять между проводниками, состоящими из меди. Совершая разрез, вы предоставляете каждой части светодиодного ряда пару соединительных контактных площадок.
Для работы вам потребуется:
- Лента.
- Канцелярский нож или острые ножницы.
Как отрезать светодиодную ленту 12В?
Светодиодные ленты, как и другие led приборы, имеют электрическую схему. При этом низковольтная подсветка по конструкции отличается от высоковольтной. Гибкая и эластичная лента 12В состоит из отдельных сегментов. На каждом из них находятся 3 светодиода, обладающих рядом сопротивлений – R1-R3. Убедиться в этом Вы можете, сняв с ленты защитную липкую пленку и приложив ее к свету.
Напряжение распределяется между сегментами вдоль подсветки.
Тонкое покрытие дает возможность нарезать ленту на отдельные участки канцелярским ножом или ножницами. При этом шаг отделения отрезков должен составлять 3 светодиода. Если вы его нарушите, часть подсветки не будет работать.

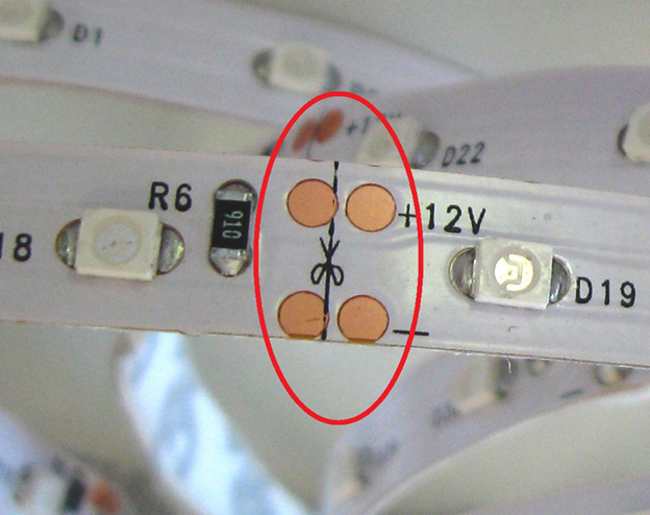

Место для разреза большинство производителей обозначают пунктирными линиями.
Как резать светодиодную ленту 220 Вольт?
В отличие от низковольтной, лента 220В имеет более жесткую оболочку. Разделять ее на отрезки можно лишь в специально, предназначенных для этого участках. В несущей плате для разреза производителем предусмотрены разрывы – токопроводящие шины. Их длина может колебаться в приделах 1,5-2 см. Периодичность специальных разрывов в силиконе зависит от производителя и может варьироваться в значениях 0,5-2 метра. К примеру, в светодиодных лентах ecola 220v участки для разреза расположены на расстоянии в 1 метр.
Совершать разрез стоит строго посередине разрыва острыми ножницами.
В результате вы получаете несколько независимых друг от друга источников света. Между двумя шинами может располагаться от 30 до 120 светодиодов.
Если вы совершите разрез не в области разрыва, отделенный участок led-ленты не будет работать, либо произойдет короткое замыкание.
Как соединить разрезанную светодиодную ленту?
Если у вас имеются два отрезка, вы можете соединить между собой без особых усилий. Существует два способа сращивания led подсветки:
- Пайка.
- Применения led-коннектора.
В первом случае соединить отдельные отрезки между собой можно через дополнительные провода, либо спаяв непосредственно контактные площадки каждого из отрезков. Рассмотрим беспроводной способ сращивания.
Прежде чем наносить канифоль на контакты, следует убедиться в том, что они не окислились.
Наносить канифоль можно на контактные площадки, которые не были окислены. При этом обработке должна поддаваться как площадка, на которой расположены светодиоды, так и поверхность под защитной пленкой, нанесенную на обратную сторону ленты. Для качественного сращивания отрезков толщина припоя должна составлять не менее 3 мм на каждом отрезке подсветки.
Суммарная длина сращенной ленты не должна превышать 5 метров.
Входящее напряжение рассчитано производителем лишь на подсветку ограниченных параметров. Его значение будет снижаться при образовании печатных дорожек большей длины к концу ленты.
Это приведет к тому, что на конце подсветки светодиоды будут гореть менее ярко, нежели те, что расположены ближе к источнику питания.
Наиболее простым методом соединения является применение специального коннектора. Для присоединения дополнительного отрезка следует выполнить следующий алгоритм действий:
- Открыть крышку устройства.
- Подключить контакты подсветки, соблюдая полярность.
- Закрыть крышку соединительной коробки.
Подводя итог
Как видите, обладая определенным багажом знаний, резать светодиодную ленту не сложно. Для подсветки в домашних условиях целесообразно применять led-подсветку с напряжением 12 Вольт. Они не вызывают сложностей при монтаже и более безопасны в отличие от высоковольтных.
Как резать светодиодную ленту 220 Вольт?
В отличие от низковольтной, лента 220В имеет более жесткую оболочку. Разделять ее на отрезки можно лишь в специально, предназначенных для этого участках. В несущей плате для разреза производителем предусмотрены разрывы – токопроводящие шины. Их длина может колебаться в приделах 1,5-2 см. Периодичность специальных разрывов в силиконе зависит от производителя и может варьироваться в значениях 0,5-2 метра. К примеру, в светодиодных лентах ecola 220v участки для разреза расположены на расстоянии в 1 метр.
В результате вы получаете несколько независимых друг от друга источников света. Между двумя шинами может располагаться от 30 до 120 светодиодов.
Если вы совершите разрез не в области разрыва, отделенный участок led-ленты не будет работать, либо произойдет короткое замыкание.
Как резать светодиодную ленту 220 Вольт?
В отличие от низковольтной, лента 220В имеет более жесткую оболочку. Разделять ее на отрезки можно лишь в специально, предназначенных для этого участках. В несущей плате для разреза производителем предусмотрены разрывы – токопроводящие шины. Их длина может колебаться в приделах 1,5-2 см. Периодичность специальных разрывов в силиконе зависит от производителя и может варьироваться в значениях 0,5-2 метра. К примеру, в светодиодных лентах ecola 220v участки для разреза расположены на расстоянии в 1 метр.
В результате вы получаете несколько независимых друг от друга источников света. Между двумя шинами может располагаться от 30 до 120 светодиодов.
Если вы совершите разрез не в области разрыва, отделенный участок led-ленты не будет работать, либо произойдет короткое замыкание.
Резка при установке
Иногда в ходе монтажа светодиодной нити можно ненароком её повредить. В конце концов, вещь эта достаточно хрупкая, а изгибать её порой приходится сильно. К счастью, это не «смертный приговор» LED-ленте, подобные неисправности легко устраняются. Нужно отрезать часть, которая вышла из строя, и замерить её точную длину. Затем берётся новый фрагмент полосы, устанавливается на место старого при помощи коннектора. Чтобы соединить две эти части, лучше всего использовать паяльник. Если спайка сильно заметна, этот участок (или всю ленту сразу) можно изолировать.
Совет. Чтобы LED-полоска не вышла из строя при установке, не надо сгибать её на радиус больше 5 см, обвивать вокруг предметов, плести фигуры, узлы.
Нет маркировки: как резать такую ленту
Иногда на прилавках попадаются светодиодные полосы без обозначения токопроводящих полосок пунктиром, символами, буквами и другими метками. Лучше всего воздержаться от их покупки. Дело не только в отсутствии подсказок. Такое устройство, скорее всего, будет невысокого качества.
Если всё-таки придётся столкнуться с LED-лентой без маркировки, не нужно отчаиваться. Надёжным ориентиром станет контактная площадка. Она нарушает визуальную «стройность» световой нити, выглядит как расширение.
Линия для разреза создаёт небольшое расширение между диодами.
Резать надо именно посередине этого участка. Опять же, в большинстве светодиодных полосок место для разреза расположено через каждые 3 диода – на это тоже можно уверенно ориентироваться.
Как нарезать светодиодную ленту 220 вольт?
Эти места – линии разреза между контактными площадками (металлическими точками).
Расстояние между линиями разреза может варьироваться в зависимости от модели светодиодной ленты. Среди имеющихся у нас образцов вы можете увидеть:
- Шаг разреза 100 мм у светодиодных лент с 30 светодиодами на метр
- Шаг разреза 50 мм у светодиодных лент с 60 светодиодами на метр
- Шаг разреза 25 мм у светодиодных лент с 120 светодиодами на метр
- Шаг разреза 15 мм у светодиодных лент с 240 светодиодами на метр
После того, как вы нашли линии разреза, отмеченные на светодиодной ленте, просто отрежьте ножницами прямо по одной из них, как показано здесь
Важно отметить, что светодиодные ленты должны быть разрезаны только в указанных местах. Резка ленты в неправильном месте приведет к тому, что некоторые светодиоды в области разреза не будут работать
В этом примере, вы можете увидеть, что лента была разрезана неправильно: два светодиода не горят
В то время как здесь вы можете видеть, что лента, которая была укорочена правильно, полностью функциональна.
В данном примере мы использовали одноцветную светодиодную ленту теплого белого света (2600-3000 Кельвин). Тех же правил следует придерживаться и при нарезке многоцветных RGB светодиодных лент.
Как резать светодиодную ленту
Как известно, светодиодная лента представляет собой совокупность светодиодов и резисторов, смонтированных на гибкой подложке с медными дорожками. Не секрет, что она состоит из отдельных сегментов, каждый из которых может являться самостоятельным источником света (рис.1). Поэтому возникает естественная потребность в разрезании единого куска светодиодной ленты на более мелкие для последующего монтажа.

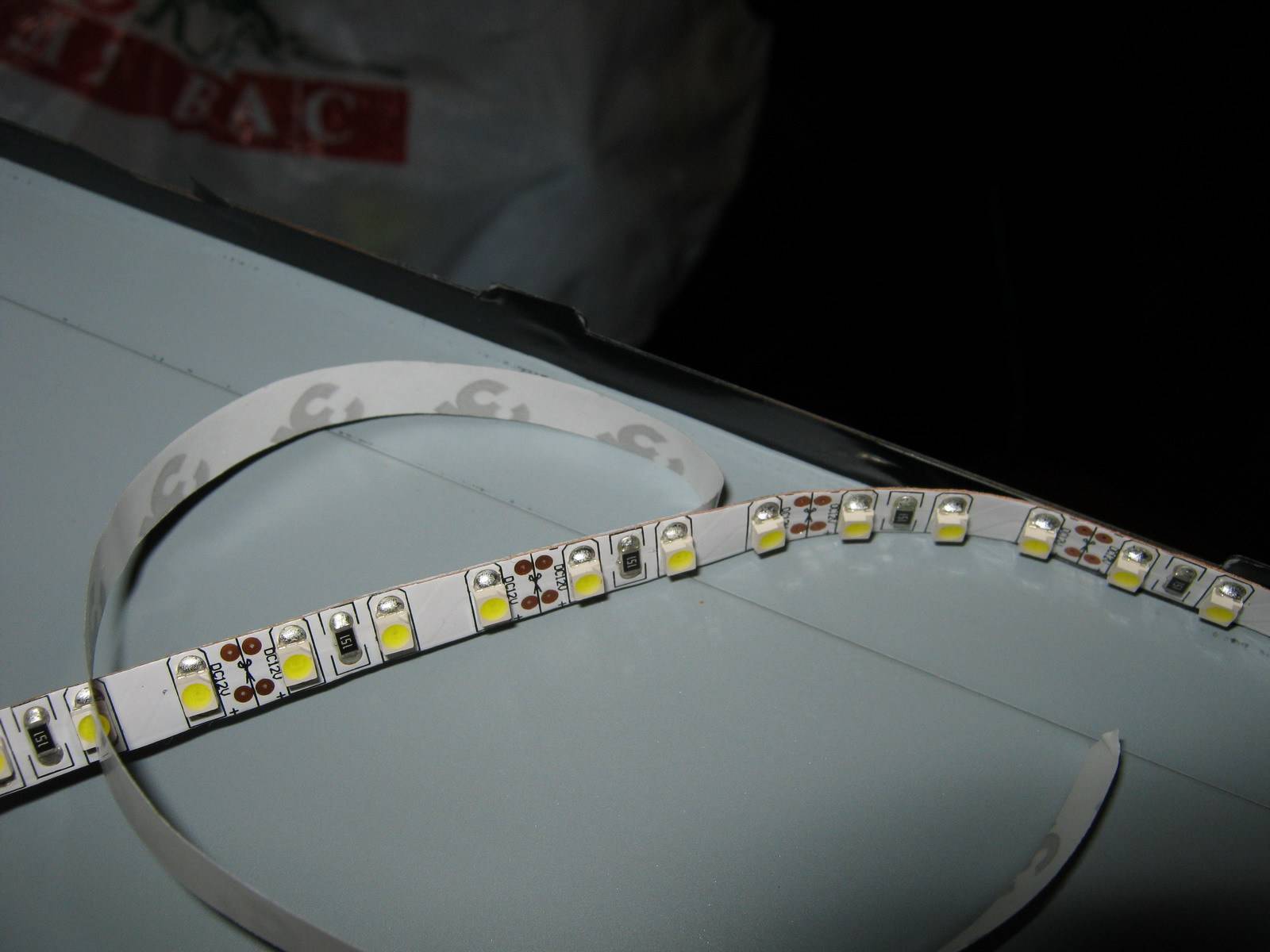

Рисунок 1 – Сегмент светодиодной ленты
С обеих сторон отдельный сегмент ленты имеет медные контактные площадки. Монохромные светодиодные ленты с каждой стороны сегмента имеют по два контакта, RGB ленты – по четыре. Посередине данных контактных площадок в месте соединения двух соседних сегментов на всю ширину ленты нанесена тонкая черная полоса (на некоторых типах светодиодных лент в дополнении изображен символ «ножницы») – это и есть место для разрезания (рис.2).

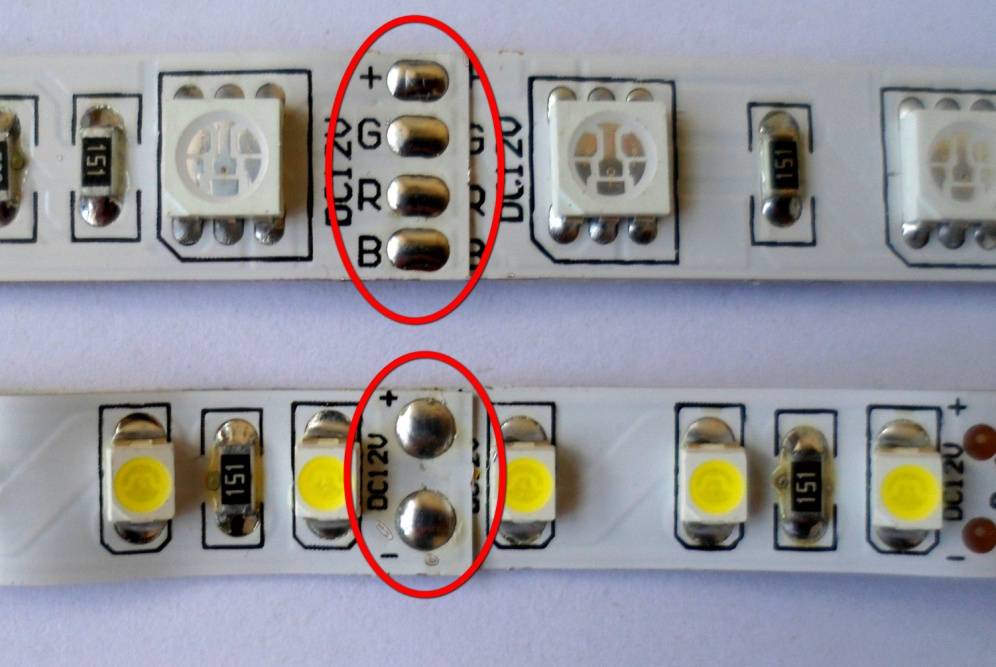

Рисунок 2 – Контактные площадки ленты
Однако следует соблюдать внимательность и осторожность в процессе резки ленты. Перед разрезанием обязательно (!) следует несколько раз измерить длину отрезаемого участка ленты
Не стоит забывать, что длина отрезаемого куска будет ограничиваться контактными площадками первого и последнего сегментов. Другими словами, длина отрезанного участка ленты будет кратна длине одного сегмента. После определения длины отрезаемого участка необходимо поставить метку на контактных площадках ленты. Для этого удобно использовать тонкий черный маркер (рис.3). И только после этого следует приступать к непосредственной порезке ленты.

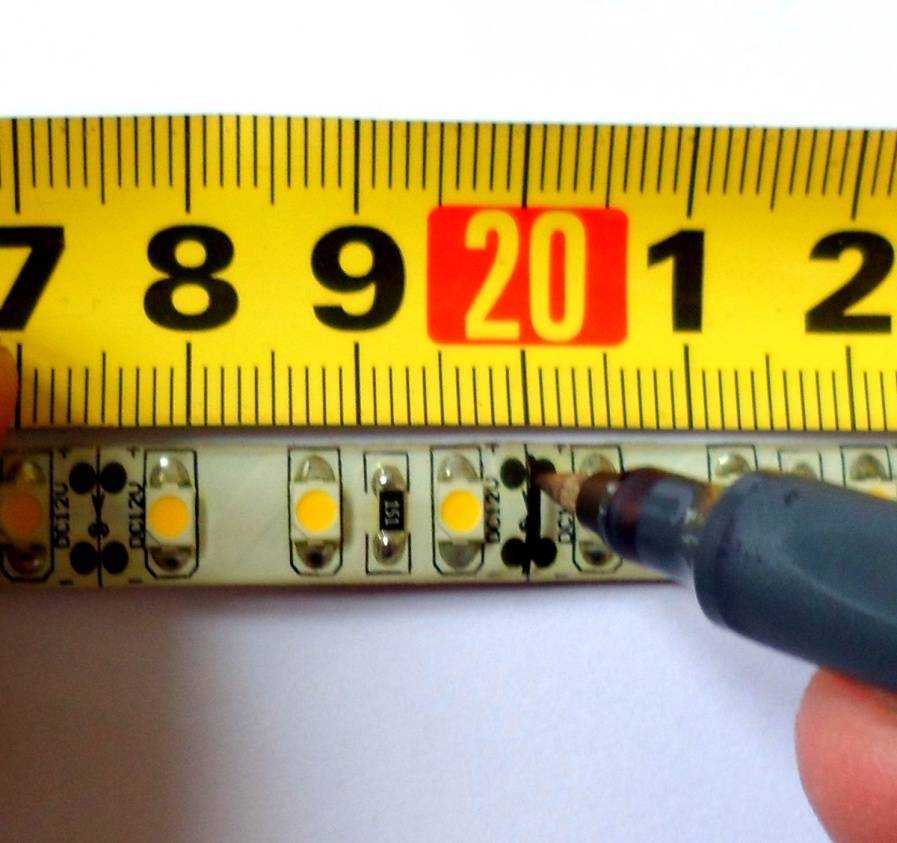

Рисунок 3 – Измерение длины отрезаемого участка
Резать ленту удобнее всего ножницами, т.к. подложка и медные дорожки светодиодной ленты имеют маленькую толщину (рис.4). Не следует использовать для отрезания ленты канцелярские или прочие ножи, т.к. при их использовании можно повредить контакты отрезаемого сегмента
Внимание! Во избежание повреждения ленты пользуйтесь только острыми ножницами!

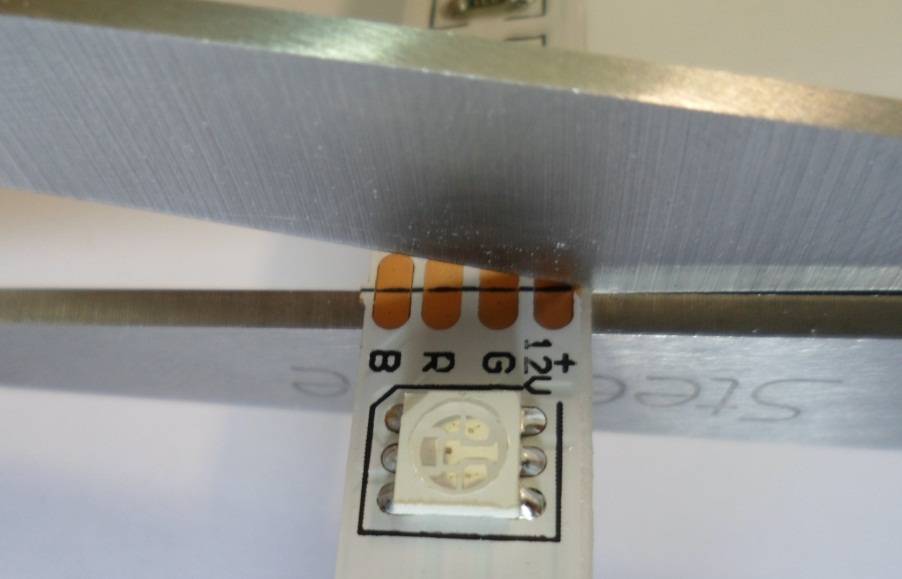

Рисунок 4 – Порезка светодиодной ленты
Разрез следует выполнять строго посередине контактной площадки, соединяющей два соседних сегмента ленты (рис.5). В случае смещения разреза в какую-либо сторону, к меньшим контактным площадкам будет сложнее припаять соединительные провода либо станет невозможной установка коннекторов.

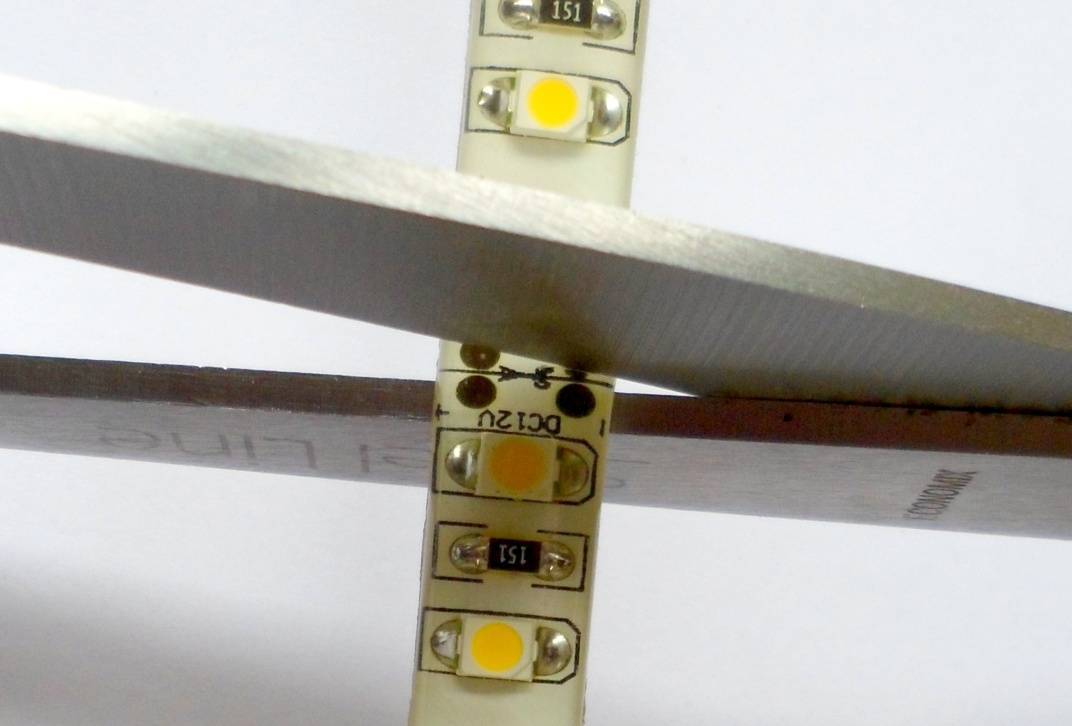

Рисунок 5 – Отрезка части светодиодной ленты по линии разреза
Так же важно помнить, что светодиодная лента состоит из отдельных кусков длиной 0,5м. В местах таких стыков лента спаивается внахлест (рис.6)
Настоятельно рекомендуется избегать разреза ленты в местах стыка, т.к. контактные площадки после такого разреза будут слишком маленькими. При необходимости разъединения ленты в данном месте рекомендуется применить пайку, т.е. распаять место стыка при помощи паяльника. В этом случае контактные площадки останутся невредимыми.
Рисунок 6 – Место спайки кусков ленты внахлест
Отдельное внимание стоит уделить разрезанию светодиодные ленты разных типов. Так, разрезание ленты без силикона (степень защиты IP20) не вызывает трудностей
Ленты с нанесенным слоем силикона (степень защиты IP54) резать несколько сложнее из-за увеличенной толщины ленты, однако операция выполняется по тем же вышеуказанным рекомендациям. Что касается водонепроницаемых лент со степенью защиты IP68, при их порезке стоит учитывать возможность смещения поливинилхлоридной оболочки относительно ленты (рис.7).

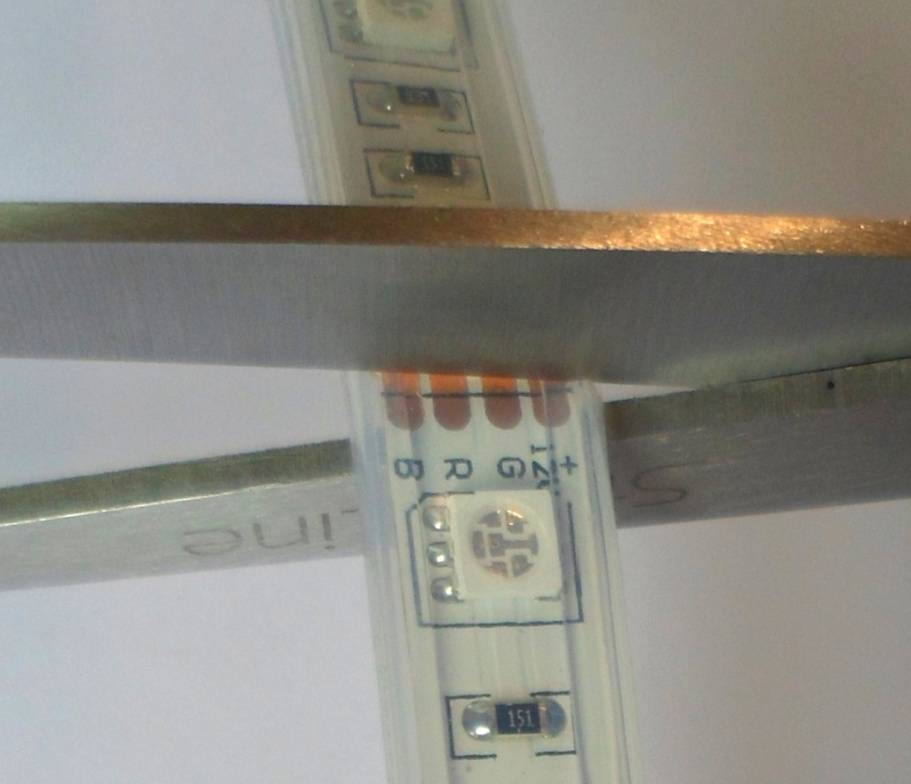

Рисунок 7 – Отрезка влагозащищенной ленты IP68
После порезки светодиодной ленты на куски можно приступать к процессу подключения (соединения пайкой, при помощи коннекторов и т.д.).
Как правильно отрезать?
Главное помнить, что резать ленту целесообразно исключительно через три светодиода. В данном случае это расстояние составляет от 5 до 10 см, все зависит от типа самой ленты. Для того, чтобы не испортить ленту и осуществить отрезание наиболее правильно, необходимо использовать только острые ножницы. Ножницы следует проводить исключительно по имеющейся на ленте линии. В другом случае вы испортите устройство.
Независимо от типа ленты в строении присутствуют сегменты, в состав которых входит по три светодиода. Все эти элементы имеют в своем составе резисторы, количество которых напрямую зависит от того, сколько кристаллов в светодиоде.
Например, светодиод SMD 3528 имеет в своем составе один кристалл. Таким образом, каждому отдельному участку будет достаточно одного резистора. По стандарту каждый отдельный элемент имеет в своем составе три светодиода самостоятельного типа. Такие элементы способны индивидуально подключаться к резистору
Важно знать, что контактные площадки могут быть в разных количествах от двух до пяти или же шести. В данном случае для положительного питания конструкции будет достаточно двух проводов, но некоторые специалисты подключают элемент питания к каждому светодиоду
Как соединить отрезки светодиодной ленты
Светодиодные ленты с различной конструкцией все чаще используются при устройстве систем освещения и подсветки. Кроме проблемы, как отрезать, при самостоятельном монтаже требуется решение проблемы соединения. Самый надежный способ – пайка, но паяльник есть не у всех, обращаться с ним умеет не каждый. Большинство ищет более доступный и простой метод. Чаще всего используются 2-х, 4-х и 5-и пиновые коннекторы.
Важно! Модели для полос на 12 и 24 В не подходят для изделий на 220 В. Преимущества использования соединительных элементов (если сравнивать с пайкой):
Преимущества использования соединительных элементов (если сравнивать с пайкой):
- невысокая стоимость;
- простой монтаж;
- избавление от необходимости покупать паяльник, припой и флюс.
- невозможность использовать при необходимости в большом токе для светодиодных чипов;
- неустойчивость к окислению;
- использование для изготовления не термостойкого пластика.
Основной критерий выбора соединительных элементов – ширина гибкой платы. Например, модели для SMD 5050 не подойдут для изделия из SMD 3528.
По способу подключения коннекторы делятся на:
- прижимные
- с защелкой;
- прокалывающие.
Эту проблему решают модели с защелкой, хотя у них тоже имеются недостатки:
- контактные площадки коннектора не всегда достаточно плотно прилегают к контактам платы;
- при большой мощности контакты плавятся;
- для изделий с большим током использовать нельзя.
Самые совершенные прокалывающие коннекторы, на одной стороне которых располагаются контакты для ленты (для подключения к питанию), на другой – для проводов. Доступны модели для открытых и заизолированных плат. При соединении отрезков конец отрезка заводится в коннектор, для прижимания имеется крышка ил прозрачного пластика. Штырьки прокалывают плату, образуя надежный контакт. Выдернуть полосу нельзя, состояние контактов видно через крышку.
Важно! Независимо от типа коннектора требуется зачистка контактов платы до блеска. При соединении отрезков важно не перепутать полярность
Частые ошибки при использовании коннекторов:
- лак на контактных площадках;
- подогнутая ножка коннектора;
- неверная ширина полосы;
- лента не задвинута до конца.
Если изделие с гидроизоляцией, нужно удалить силикон над контактными площадками и скотч с обратной стороны.
Такая лента входит в коннектор тяжело, так как мешает силикон по бокам и клей на обратной стороне.
Коннектор нельзя закрыть, если контактная площадка расположена слишком близко к чипам. В подобной ситуации отдельные блоки от ленты можно отрезать не по пунктирной косильной лески, а оставляя 2 контакта. Но один отрезок придется выбросить.
Покрытую силиконом
При порезке образца с силиконовым покрытием (класс защиты IP54) принципиальных отличий от порезки обыкновенной ленты нет. Защитное силиконовое покрытие плотно прилегает к поверхности, так что после подключения останется только хорошо изолировать область контактных пластин.
Как резать светодиодную ленту 12В без маркировки
Некоторые производители не наносят разделительную маркировку на несущую поверхность.
Даже когда нет разделительной маркировки, между каждым участком ленты будут контактные площадки, между которыми следует делать разрез. В качестве исключения встречаются образцы с расположением контактных площадок со стороны подложки.
Что нужно, чтобы паять диодную ленту?
Для того, чтобы правильно спаять контактные группы LED светильников нужно подобрать необходимое оборудование, расходные материалы, а также соблюсти технологию и технику безопасности во время выполнения работ.
К материалам можно отнести:
- Соединительные провода. Для удобства монтажа выбирают разноцветную изоляцию (особенно для RGB светильника). Сечение определяется из условий мощности и длины. Как правило, оно должно быть не ниже 0,2 мм 2 (при длине менее 1 м);
- Светодиодная лента. Длина выбирается из конструктивных соображений, но укорачивать ее нужно только в обозначенных местах контакта;
- Флюс или флюс-гель. Это вещества, которые используют для первичной обработки поверхности (дезоксидации, снижения поверхностного натяжения, улучшения текучести припоя, защиты от внешней среды). Для работы со светодиодной лентой лучше использовать нейтральные флюсы (Канифоль, СКФ, ЛТИ);
- Припой. Металл или сплав, используемый в качестве соединительной среды между концами проводов и контактами диодной ленты. Чаще всего используют оловянно-свинцовые припои типа ПОС;
- Силикон, клей. Используются для герметизации соединения, в том случае, если предстоит пайка защищенных светодиодных лент;
- Термоусадочные трубки. Полимерный материал, который имеет свойство уменьшаться в размерах при нагревании (например, феном) и обжимать место соединения проводов. Таким образом, обеспечивается надежная его защита.
Читать также: Чем отличается дюбель гвоздь
Для работы нужно использовать следующее оборудование:
- Паяльник. Это основной инструмент для пайки, который обеспечивает разогревание припоя. Мощность паяльника не должна превышать 40 Вт (в некоторых источниках приводится цифра 25 Вт). В противном случае существует риск нанести термическое повреждение компонентам диодной ленты. Оптимальная температура, при которой работает паяльник, должна находиться в пределах 260…300°С. Жало необходимо зачистить и залудить;
- Клещи для зачистки концов проводов. Позволяют снять оптимальную длину изоляции без повреждения токопроводящей жилы (особенно витой). Так как инструмент этот профессиональный и недешевый, то в быту можно воспользоваться обычным канцелярским ножом, действуя предельно аккуратно;
- Фен. Используется для обжимки термоусадочной трубки. Опять-таки, по изложенным выше причинам его вполне можно заменить обычной зажигалкой или спичками, только действовать нужно предельно аккуратно.
Где резать светодиодную ленту: видео
В сети мы нашли вот такое видео, с помощью него вы сможете понять, как это сделать правильно
Обратите внимание, что резать нужно только через каждые три диода. К примеру, если резать через один, то сразу погаснут и все остальные в цепи
Только некоторые ленты можно резать и через одну, здесь все зависит от модификации, поэтому учитывайте это.
Также посмотрите еще вот такое видео, здесь речь идет про другую модель ленты. Все советы можно назвать толковыми, поэтому смело доверяйте им.
Мы решили вам еще показать, как может выглядеть место разреза светодиодных лент в зависимости от производителя:
Как отрезать светодиодную ленту 12В?
Светодиодные ленты, как и другие led приборы, имеют электрическую схему. При этом низковольтная подсветка по конструкции отличается от высоковольтной. Гибкая и эластичная лента 12В состоит из отдельных сегментов. На каждом из них находятся 3 светодиода, обладающих рядом сопротивлений – R1-R3. Убедиться в этом Вы можете, сняв с ленты защитную липкую пленку и приложив ее к свету.
Напряжение распределяется между сегментами вдоль подсветки.
Тонкое покрытие дает возможность нарезать ленту на отдельные участки канцелярским ножом или ножницами. При этом шаг отделения отрезков должен составлять 3 светодиода. Если вы его нарушите, часть подсветки не будет работать.
А если лента светится не полностью?
Причины выхода из строя отдельных частей ленты могут быть следующими:
- скачки напряжения;
- перегрев общий, локальный;
- механические повреждения проводников.
Теперь давайте пройдёмся подробнее на каждом из них. Вероятность того, что произойдёт скачек напряжения и так снижена с помощью блока питания. Но не исключена, в результате такого происшествия ваша система освещения может полностью перестать работать или выйти из строя ее отдельные участки.
Перегрев может произойти, если лента имеет большую удельную мощность, более 10 ватт на метр. Нужно учесть, что слишком плотный монтаж – виток к витку, полоса к полосе – плохо скажется на эксплуатации. Может произойти локальный перегрев небольшого её куска, если монтаж проводился в близи нагревательных приборов, а также зон с повышенной температурой, например, над кухонной плитой.
Механические повреждения могут произойти, при монтаже, когда лента подвергнута чрезмерному сгибанию. Минимальный радиус изгиба светодиодной ленты около 5 сантиметров, если вы будете оборачивать светодиодной лентой фигуры с маленькими размерами – нет гарантии долговременной эксплуатации.
Такие неисправности можно легко устранить. Для этого нужно вырезать часть, которая перестала гореть, по отмеченным линиям для разреза. С помощью специальных коннекторов подсоединить аналогичный отрезок подходящей длины, если есть возможно – лучше воспользоваться пайкой.
Трудности такого ремонта могут проявляться в ситуациях, когда место поломки находится в зоне прямой видимости, в такой ситуации нужно вырезать кусок такой длины, чтобы была возможность спрятать соединения.
Устройство светодиодной ленты
На сегодняшний день лента светодиодного типа представляет собой печатную плату, которая воссоединена с тонкой базой эластичного типа. С одной стороны на эту ленту нанесены резисторы ограничительного типа, что позволяет подключить данное изделие к источнику питания или же другому прибору. Также стоит отметить, что изделие имеет контакты, к которым при необходимости можно припаять провода соединительной направленности. Если присмотреться, то можно заметить, что через три разных элемента есть черточки, которые располагаются поперек изделия. Именно это и является той отметкой, по которой возможно разделение ленты.
Есть же такие ленты, которые являются самоклейками и с помощью них даже старшеклассник сможет заниматься монтажом. В данном случае для установки не нужны саморезы или же любые другие укрепляющие материалы, она прочно может закрепиться за счет своего основания.
Как правильно отрезать
На каждой Led-ленте множество коротких блоков, на которых установлено количество чипов и резисторов, зависящее от модели. Светодиоды прозрачные или белые, ограничители тока черные. Между блоками чаще всего есть отметка (пунктирная линия и изображение ножниц), по которой полосу можно порезать.
На тонкой полосе разрез удобнее сделать острыми ножницами. Исключение – платы, установленные в трубку из силикона. Отрезать нужно между двух контактных площадок. При смещении сложно припаять провода для соединения с другими отрезками или блоком питания.
На светодиодной полосе через каждые 50 см есть стыки, в которых отдельные блоки спаяны внахлест. Отрезать ленту в этих местах не желательно (контактные площадки получаются слишком маленькие). Если все-таки отрезать необходимо, ножницы необходимо заменить паяльником (распаять стык).
Обычную светодиодную ленту 12 В
Светодиодная полоса на 12 В состоит из блоков, на которых установлено 3 диода (в изделиях на 24 В – 6 диодов). Это значит, что их ее можно разрезать на очень короткие кусочки. Режется изделие строго по пунктирным линиям острыми ножницами.
Отрезать от платы из SMD 335 и DIP можно на кусочки, состоящие из 3-х диодов.
Светодиодную ленту 220 вольт
Светодиодные ленты на 220 вольт производятся из светодиодов SMD 3528, 2835, 3014, 5050, 5630 и бывают нескольких видов, отличающихся по схеме установки чипов. Основное отличие от изделий на 220 В – кратность реза 0,5,1 или 2 метра. Количество диодов на одном отрезке варьирует в пределах 30-120 штук. Отрезать от такой ленты кусок можно ножницами по пунктирным линиям.
Цветную RGB ленту
Устройство светодиодных плат из RGB и RGBW мало отличается от конструкции одноцветной светодиодной ленты. Разница заключается в количестве дорожек, проводящих ток (на многоцветной полосе их четыре или пять). На контактных площадках маркировка «R», «G», «B» и «-» (на RGBW полосе «R», «G», «B», «W» и «-»). Отрезать от такой полосы кусок можно так же, как от монохромной – по пунктирным линиям.
При подключении к источнику питания и соединении отрезков важно соединить каждый канал с соответствующей по цвету контактной площадкой. При нарушении этого условия источник света выйдет из строя из-за отличия параметров питания каждого цвета
Как правильно отрезать?
Главное помнить, что резать ленту целесообразно исключительно через три светодиода. В данном случае это расстояние составляет от 5 до 10 см, все зависит от типа самой ленты. Для того, чтобы не испортить ленту и осуществить отрезание наиболее правильно, необходимо использовать только острые ножницы. Ножницы следует проводить исключительно по имеющейся на ленте линии. В другом случае вы испортите устройство.
Независимо от типа ленты в строении присутствуют сегменты, в состав которых входит по три светодиода. Все эти элементы имеют в своем составе резисторы, количество которых напрямую зависит от того, сколько кристаллов в светодиоде.
Например, светодиод SMD 3528 имеет в своем составе один кристалл. Таким образом, каждому отдельному участку будет достаточно одного резистора. По стандарту каждый отдельный элемент имеет в своем составе три светодиода самостоятельного типа. Такие элементы способны индивидуально подключаться к резистору
Важно знать, что контактные площадки могут быть в разных количествах от двух до пяти или же шести. В данном случае для положительного питания конструкции будет достаточно двух проводов, но некоторые специалисты подключают элемент питания к каждому светодиоду
