Термоусадочная трубка: размеры, характеристики, правила пользования

Где используется

Основным назначением ТУТ, является изоляция проводов. Благодаря своим свойствам и простоте в применении, данный метод заменил использование простой изоленты. В наше время термоусадку можно приобрести в любом специализированном магазине.

Применение термоусадочной трубки

Свою известность ТУТ получила вследствие умения уменьшатся в диаметре при воздействии высокой температуры. Вместе с тем, несмотря на удобство в использовании, чтобы применить данное средство на практике нужно обладать необходимыми знаниями.

Производители данного изделия предоставили для потребителей широкий ассортимент данного товара. В продаже имеется большой выбор размеров и цветовых решений. Благодаря этому они служат еще для распознавания проводов по их назначению.

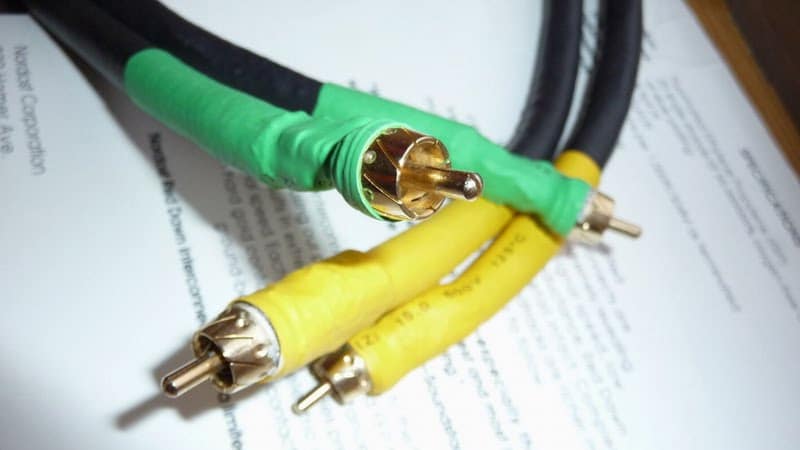

Для обозначения плюса и минуса в цепи постоянного тока используется красный и черный цвет. А для обозначения пятижильного кабеля коричневый, черный, белый выступают для маркировки фазных жил, соответственно синий – ноль, а желто-зеленый – заземление.

Использовать данный метод для маркирования проводов очень удобно, так как термоусадочную трубку не обязательно тянуть по всей длине кабеля, для обозначения достаточно небольшого кусочка. Настоящая маркировка прослужит долгое время – более двадцати лет, поскольку трубка не боится негативного воздействия внешней среды.

Преимущества применения и правила монтажа

Помимо изоляции электрических кабелей термоусадочные трубки применяются при прокладке труб канализации и водоснабжения. Однако их конструкция отличается от вышеописанной. Чаще всего они состоят из нескольких составляющих, монтаж которых происходит поэтапно.

При соблюдении технологии монтажа ТФ обеспечивает следующие качества изоляции:

  • Механическую прочность. Благодаря относительно большой жесткости излом провода в месте установки практически исключен.
  • Надежная защита от попадания влаги. Это уменьшает вероятность появления коррозии на проводниках, а также способствует меньшей скорости окисления контактов.
  • Электроизоляция.

Монтаж термоусадочной трубки несложен. Для его проведения необходимо предварительно подготовить соединяющие провода. После зачистки концов от изоляционного слоя измеряется общая длина проводки, где необходимо установить ТФ. Для многожильных проводов лучше всего воспользоваться полным комплектом, в котором есть трубки различной толщины. Она подбирается согласно диаметру каждого кабеля. После сжатия диаметр ТФ должен быть меньше сечения повода. Например, для жилы толщиной 2,5 мм нужна муфта диаметром 3 мм с КУ не менее 2.

Каждый из компонентов кабеля должен изолироваться отдельно. На примере пошаговой инструкции можно увидеть порядок изоляции 3-х жильного провода.

После выполнения работ каждый из участков проверяется на герметичность и плотность прилегания муфты к кабелю.

Стоимость ТФ напрямую зависит от их вида, размеров и комплектации. Цена 1-го комплекта с изделиями различного диаметра будет составлять от 600 до 1300 руб. Это стоимость профессионального набора европейского производства. Поштучная продажа осуществляется редко. В среднем 1 м.п. будет стоить от 30 (2,5 мм) до 90 (35 мм) руб.

При выборе следует обращать внимание на геометрические размеры изделия, толщину стенки и цветовую маркировку. Также следует учитывать усадочный коэффициент. Хорошая изоляция двух контактов – это залог долгосрочной эксплуатации электрической разводки, плюс высокая безопасность

Поэтому изоляционная лента – это один из тех материалов, который всегда находится под рукой у электрика. Но она постепенно уступает свои позиции термоусадочным трубкам, которые по многим техническим характеристикам превосходят первые. Итак, давайте разберемся, что такое термоусадка для проводов (размеры, из каких материалов изготавливается, и как устанавливается)

Хорошая изоляция двух контактов – это залог долгосрочной эксплуатации электрической разводки, плюс высокая безопасность. Поэтому изоляционная лента – это один из тех материалов, который всегда находится под рукой у электрика. Но она постепенно уступает свои позиции термоусадочным трубкам, которые по многим техническим характеристикам превосходят первые. Итак, давайте разберемся, что такое термоусадка для проводов (размеры, из каких материалов изготавливается, и как устанавливается).

Начнем с того, что основное свойство термоусадочной трубки (ТУТ) – это уменьшиться в размерах под действием высоких температур. То есть, надеваете ее на контакт двух проводов и подвергается воздействию температуры, трубка тут же уменьшается в размерах и плотно облегает электрический контакт. Чем можно вызвать температуру? Оптимальный вариант – это специальный фен, который используется именно для проведения данной операции. Если такового нет, то можно использовать зажженную свечку, зажигалку, спички и так далее. То есть, пламя открытого огня для этого подойдет. Но учитывайте тот факт, что соприкосновение с огнем противопоказано, да и перегрев трубки ни к чему хорошему не приведет. Материал покроется пузырями, станет жестким, так что быстро потрескается.

Характеристики термоусадочной трубки

Для начала нужно знать из чего сделана термоусадка для проводов. Изготавливают ее из полимера, благодаря этому она может меняться и сжиматься. Размер трубки ТУТ может уменьшатся вдвое и даже вшестеро. Коэффициент усадки изделия варьируется в диапазоне от 2:1 до 6:1.

Также термоусадки бывают с клеевым слоем, они используются, когда соединения нужно очень надежно герметизировать для защиты от влаги и коррозии. Клеевым слоем достигается дополнительная прочность соединений.

Отличаются термоусаживаемые трубки составом полимера. Некоторые изготавливают из ПВХ, эластомеров, полиолефинов и разных других материалов

Важно, чтобы изделие было устойчиво к возгоранию, действиям ультрафиолетовых лучей, а также, чтобы имело хорошие механические свойства

Также важно рассказать про размеры термоусаживаемых трубок. Все изготовители ставят на изделии обозначение, которое будет указывать на его размеры. Диаметр указан как до усадки, так и после

Первые цифры указывают на внутренний размер до усадки, а следующие – или диаметр, или коэффициент, благодаря которому можно его вычислить. Основной или стандартный коэффициент составляет 2:1. Максимальный диаметр трубки ТУТ составляет 120 мм, а минимальный размер – 2 мм до усадки

Диаметр указан как до усадки, так и после. Первые цифры указывают на внутренний размер до усадки, а следующие – или диаметр, или коэффициент, благодаря которому можно его вычислить. Основной или стандартный коэффициент составляет 2:1. Максимальный диаметр трубки ТУТ составляет 120 мм, а минимальный размер – 2 мм до усадки.

Наиболее нужные размеры термоусадки предоставлены в таблице:

Если вы хотите узнать, как выбрать термоусадочную трубку, рекомендуем просмотреть видео, предоставленное ниже:

Правила монтажа

Рассмотрим пример соединения кабеля, состоящего из двух проводов 2,5 квадрата. Фактический диаметр одного провода с изоляцией 4 мм, диаметр кабеля 10 мм.

Сделать это можно достаточно просто – один провод вы делаете короче, второй – длиннее, со второй стороны кабеля наоборот. Длинный вы соединяете с коротким (соединение лучше всего делать клеммой или пропаивая скрутку), короткий с длинным. В итоге у вас получится два соединения, разведенные относительно друг друга на несколько сантиметров.

Вы уже знаете все нужное про виды термоусадочных трубок, поэтому сможете подобрать их самостоятельно. Перед скручиванием проводов вы надеваете на каждый кусок термоусадки. Учитывайте, что при нагревании она “усохнет” на 7-10 процентов. В нашем случае с проводами на 4 мм мы берем трубку с диаметром в 10 мм, на сам кабель надеваем 20-мм усадку. Сначала скручиваем два провода (соединяйте их по цветам, чтобы не запутаться, то есть коричневый с коричневым, синий с синим), затем сдвигаем термоусадку так, чтобы она закрыла соединение, и нагреваем ее зажигалкой до тех пор, пока она плотно обхватит провод. Повторяем операцию со вторым, а затем изолируем место соединения сверху последней толстой трубкой.

Прогрев рекомендуется делать или от середины к краям, или от одного края ко второму. Не нужно сначала “спаивать” два края, а затем греть центр — внутри скопится воздух, который не даст хорошо заизолировать кабель.


Трубка может принимать различную форму

Длину трубки следует выбирать так, чтобы создать изоляцию с каждой стороны от соединения на 30—50 мм. При этом учитывайте усадку на 10 процентов. Чем толще кабель, тем шире изоляция – наш 10 мм можно защитить на 5—7 см в каждую сторону.

Нагревая полимер, будьте благоразумны. Не нужно долго греть одно место — старайтесь водить зажигалкой по всей поверхности, равномерно прогревая ее. Когда полимер начнет сжиматься, разглаживайте его пальцами — он не будет обжигать кожу. Нужно исключить появление пузырьков воздуха под ПВХ. Если на кабель устанавливает термоусадка с клеем, то поверхность рекомендуется обезжирить и очистить от пыли. Работаете с материалом впервые – потренируйтесь на обрезках проводов. Вы поймете, как правильно греть, с какой стороны начинать усадку, как правильно разровнять ее.

Что такое кембрик и термоусадочный кембрик?

Если очень коротко, то кембрики — это маленькие изоляторы, изготовленные из различных материалов. Кембрики бывают двух видов: обычные и термоусаживаемые. Обычные кембрики изготавливают преимущественно из гибкого разноцветного поливинилхлорида и называют кембрик ПВХ. Встречаются и другие специализированные виды кембриков, изготовленне из пропитанной смолами хлопчатобумажной ткани или ткани из стекловолокна, покрытой слоями различных полимеров. Термоусаживаемые кембрики производят из сшитого полиэтилена и других специфических полимеров (PET, PVDF, PTFE, силиконовой резины и т.д.).

Термоусадочный (термоусаживаемый) кембрик это отрезок термоусаживаемой трубки, используемый в качестве электрической изоляции для различных токопроводящих элементов электрооборудования, как правило расчитанного на напряжение не более 1000 вольт постоянного тока, но чаще в низковольтной аппаратуре.

Наиболее часто кембрики применяются для восстановления изолирующей оболочки проводов или отдельных жил кабеля кабеля в месте их соединения (спайки) с контактными пластинами в различных электрических разъёмах и соединителях. Кембрик может применяться для изоляции и защиты пассивных элементов печатных плат (резисторы, конденсаторы и т.д.) или их токоведущих частей от контакта друг с другом и самой печатной платой. Кембрик может выступать и в качестве механической защиты, предохраняя провода, кабели, контакты, соединительные узлы от короззии, изломов и повреждений. Дополнительно кембрики могут выполнять фмаркировочную функцию, различным цветом обозначая разные проводники и контакты (см. фото). Так же с помощью специальных принтеров на обычные и термоусаживаемые кембрики можно наносить различные надписи и рисунки, что позволяет более детально промаркировать большое количество проводников.

Кембрики могут применяться для фиксации предметов в различных устройствахи приспособлениях. В этих целях кембрики (и обычные и термоусадочные) очень любят использовать рыбаки для изготовления различных рыбацких принадлежностей, закрепляя ими поплавки и крючки на леске. Да что там крючки! На обычные разноцветные кембирки рыбаки умудряются ловить рыбу, имитируя ими червяков и другую съедобную живность!

СОВЕТ: В качестве низковольтных кембриков можно использовать стеклоармирванные электроизоляционные трубки:

Радиант ТСП-200 — стеклоармироанная трубка с покрытием из силиконовой резины

Хотя оба вида кембриков применяются для схожих целей, существуют некоторые отличия в их свойствах и применении. Самый простой, обычный кембрик, представляющий из себя нарезанную на кусочки нужной длины трубку из ПВХ пластиката, имеет фиксированный диаметр, а значит требует тщательного подбора диаметра. Если, например, толщина припаяного к контакту проводника существенно меньще толщины контакта, то кембрик не удастся надеть на узел пайки. Хоть такой кембрик и можно слегка растянуть в ширину, с усилием натягивая его на контакт, запас по его растяжке очень ограничен. Кембрик может не налезть на контакт, или лопнуть.

Термоусаживаемый кембрик имеет преимущество перед кембриком из ПВХ, так как допуски по диаметру у него несравненно больше. Ведь стоит его нагреть и он усадится до нужного размера по аналогии с термоусадочной трубкой, плотно обожмёт и место контакта и провод. Мало того, что термоусадочный кембрик обеспечит надёжную электрическую изоляцию узла, к тому же он прочно закрепится на изолируемом узле. При этом исключается необходимость очень точной начальной подгонки диаметров. Перепад диаметров между контактом и жилой кабеля может составлять до 1,7-1,8 раз! Из дополнительных преимуществ термоусадочного кембрика можно отметить более широкий диапазон рабочих температур, меньшую токсичность в случае возгорания оборудования, стойкость к короззии и агрессивным жидкостям, долгий срок службы, возможность использовать термоусадочные кембрики с клеевым герметизирующим слоем и т.д.

СОВЕТ: В качестве низковольтных термоусаживаемых кембриков можно использовать следующие тонкостенные термоусадочные трубки:

ТУТ ТУТнг Радиант М Радиант 125нг Радиант 135нг

Но и у обычного кембрика есть свои плюсы. В первую очередь это его дешевизна а так же возможность многократного использования. После усадки термоусаживаемый кембрик уже невозможно снять с изделия не повредив или сам кембрик или элементы оборудования. С обычным кембриком это можно сделать запросто. Не надо только забывать, что и термоусаживаемый кембрик можно вполне применять по назначению без обязательной тепловой усадки, в «многоразовом» режиме, просто как изолирующую трубку.

Сфера применения и назначение термоусадочных трубок

Такие свойства термоусадок, как эластичность, способность к удлинению, устойчивость к агрессивному воздействию химических веществ и высокий показатель прочности при растяжении, определили область их применения.

Термоусадки преимущественно используются в энергетике для выполнения таких задач:

  • изолирования проводов, а также токоведущих деталей электрооборудования;
  • защиты участков, где соединяются кабельные линии;
  • установки наконечников и соединительных муфт на проводах;
  • маркировки кабелей.

    Основное назначение термоусадки – это изолирование проводов и токоведущих деталей электрооборудования

Кроме этого, термоусадки нашли полезное применение в промышленности. Они активно используются в химической, автомобилестроительной и других отраслях.

С помощью термостойкой изоляции для проводов можно:

  • отремонтировать вышедшие из строя детали машин;
  • защитить различные конструкционные элементы от агрессивного воздействия внешней среды, например, коррозии, а также химически активных веществ;
  • предохранить детали от воздействия высоких температур;
  • обработать слесарный инструмент, например, гаечные ключи или отвертки, чтобы обезопасить их эксплуатацию (создание изолирующего покрытия);
  • защитить от истирания зоны, которые постоянно подвергаются механическим нагрузкам (участки, где механизмы конструкции и ее узлы соприкасаются).

    Термоусадочная трубка на автомобильной пружине для защиты ее от коррозии

Как усаживать термоусадочные трубки

Малого диаметра

Для усаживания трубок малого диаметра подходит практически любой источник нагрева, так как такую трубку достаточно легко прогреть равномерно. Тут сгодится всё: зажигалка, свеча, паяльник, строительный фен, газовая горелка. Напомним, что самые красивые усаженные трубки будут при усадке строительным феном. Источники нагрева с открытым пламенем стоит держать немного в стороне, с боку, чтобы минимизировать порчу внешнего вида трубки копотью и равномернее прогревать.

В промышленности, на конвейере, используют электрические и газовые тепловые тоннели, проходя через которые трубка усаживается на деталь за время прохождения ленты транспортера сквозь тепловую камеру.

Большого диаметра

Усаживание трубок большого диаметра, как и трубок с толстыми стенками, в полевых условиях осуществляется с использованием газовых горелок. Правила усаживания трубки такие же, но чтобы добиться равномерного нагрева большой поверхности требуется практика. Термоусадочные трубки большого диаметра обычно производятся в чёрном цвете и потеря внешнего вида в данном случае не имеет ключевого значения, в отличии от эксплуатационных характеристик.

С внутренним клеевым слоем

Трубки с внутренним клеевым слоем используют в первую очередь для герметизации места соединения проводов. Поэтому, для лучшей адгезии, имеет смысл проводить дополнительную обработку поверхности провода: обезжиривание и придать ей шероховатость. Обезжиривание поверхности производится при помощи растворителей. А сделать поверхность оболочки провода шероховатой лучше при помощи наждачной бумаги. Не рекомендуется использовать нож, так как через продольные борозды может проникнуть влага.

При усадке клеевой трубки следует двигаться от середины к краям. Хорошим индикатором полной усадки трубки с клеевым слоем является выступивший по краям трубки клей

После завершения усадки, особенно важно для данного типа трубки, дать трубке и клеевому слою полностью остыть. Клеевой слой имеет более низкую температуру плавления, чем температура усадки трубки

Герметизация соединений и жгутов проводки

Если изолируемое соединение будет эксплуатироваться в условиях высокой влажности или прямого воздействия влаги, необходимо использовать термоусадочную трубку с внутренним клеевым слоем. Разные типы трубок, имеют разное количество клея.

Клеевой слой нанесённый на внутреннюю сторону трубки представляет собой разновидность термоплавкого клея. При комнатных температурах внутренний клеевой слой не липкий и не усложняет продевание провода сквозь трубку.

В процессе усадки, при нагреве, клеевой слой плавится, заполняя все полости внутри изолируемого участка. Вдобавок, клей приклеивает трубку к поверхности оболочки провода и металлу жил.

В качестве альтернативы термоусадочной трубке с клеем (или дополнения к ней), можно использовать сочетание термоусадочной трубки без клея и лент для продольной герметизации жгутов по краям усаживаемого отрезка термоусадочной трубки. Данный вариант, хотя и может быть экономически оправданным, но его реализация является более трудоёмким процессом.

Ленты для продольной герметизации жгутов проводки также применяют, когда жгут состоит из множества проводов внутреннего клеевого слоя трубки не достаточно.

Советы по использованию термоусадочных трубок

Усадка трубки на провода выполняется строго с одного конца под воздействием температуры

Важно, чтобы диапазон температуры был одинаковым во время всей процедуры;
будьте внимательны с трубками, имеющими клеевую основу
Часто при нагреве клей выступает по краям, его можно убрать, чтобы не портить структуру проводки;
Разрезая изделие на нужные размеры, обращаем внимание на края, важно чтобы на них отсутствовали заусенцы и неровности, поэтому рекомендуется для таких целей пользоваться специальными клещами.. Каждый производитель изоляционных изделий указывает размеры трубки на корпусе упаковки или на самом изготовлении

Стандартные диаметры материала, которыми пользуются в нашей стране, составляют 10/5, 8/4, 60/25, 1,5/0,75 мм. Продаются в погонных метрах

Каждый производитель изоляционных изделий указывает размеры трубки на корпусе упаковки или на самом изготовлении. Стандартные диаметры материала, которыми пользуются в нашей стране, составляют 10/5, 8/4, 60/25, 1,5/0,75 мм. Продаются в погонных метрах.

Определение и технические характеристики

Внешне они напоминают пластиковый изоляционный слой . Но на этом их сходство заканчивается. Термоусадочные муфты (ТФ) предназначены для создания надежного слоя защиты в местах соединения электрических жил.

Принцип применения ТФ довольно прост – она устанавливается поверх силового кабеля до момента состыковки токоведущих жил. После их соединения оболочка помещается поверх стыка. При этом края муфты должны находиться на изоляции кабеля. Далее с помощью промышленного фена или газовой горелки повышается температура на поверхности ТФ, в результате чего уменьшается диаметр изделия и происходит обжим его поверхности с местом соединения поводов.

Такой принцип установки стал возможен благодаря применяемому материалу изготовления – полимеру на основе полиолефина. Под действием температуры происходит увеличение удельной плотности материала, в результате чего его габариты уменьшаются.

Основными техническими характеристиками термомуфты являются:

Для маркировки проводов можно применять муфты различной цветовой окраски. Многие модели обрабатываются клеевым составом внутри. При воздействии температуры он улучшает изоляционные свойства и служит дополнительным фактором надежной фиксации муфты на поверхности провода.

Область применения

Несмотря на то что основное назначение трубки состоит в изоляции контактов, ее используют и в других областях. Некоторые из них:

  • Термоусадочные трубки большого диаметра устанавливают на комель опоры ЛЭП из металла или дерева для защиты деталей, находящихся под землей, от гниения и коррозии.
  • Улучшение эргономичности ручек спортивного инвентаря или инструмента. Это реализуется благодаря применению трубок с ребристой или рифленой поверхностью.
  • Защита проводников от воздействия высоких температур. Существуют изделия, имеющие рабочий температурный диапазон от -65 до +260°С. Специальный материал делает кабель устойчивым даже в случае нахождения рядом источника огня. Такие изделия именуются тефлоновыми или фторопластовыми.
  • Изоляция водопроводных труб от агрессивного воздействия.
  • Продольная герметизация пучков кабеля. Несмотря на наличие внешней изоляции, нередко используется специальная лента, полностью заполняющая и изолирующая межжильное пространство.
  • Превращение простых инструментов в диэлектрические (отвертки и т. д. ).

Как правильно изолировать термоусадкой

Прежде всего нам понадобится источник тепла:

  • Спички — последнее средство. Только в том случае, если элемент маленький и легко доступен. Кроме того, вы будете дышать серой и вредными выделениями.
  • Зажигалка — для легкодоступных предметов можно взять и её, но будьте осторожны! Так изоляция провода может быть вообще сожжена.
  • Термофен — лучшее, но и самое дорогое решение. В отличие от источников основанных на открытом огне, способность направлять тепло под любым углом предпочтительнее, так как повреждение провода сделать будет очень сложно. Лучше всего иметь тепловой фен с регулируемой температурой нагрева для адаптации к различным случаям.Вы можете попробовать и обычный домашний фен, но это уже извращенство.

Изоляция термотрубки зажигалкой

Сначала разрезаем термоусадочную трубку соответствующую диаметру кабеля согласно таблице. Она должен быть немного длиннее повреждения, так чтоб захватить изоляцию провода с обеих сторон на несколько миллиметров.

Помещаем кусок на кабель в место повреждения и нагреваем термоусадочную трубку до тех пор, пока она не зажимает изоляцию кабеля. Если шнур или элемент толстый — придется вращать его, чтобы тепло дошло до трубки со всех сторон.

Внимание! Пламя должно быть на расстоянии от провода. Стоит попрактиковаться прежде чем начинать настоящую работу

Стандартная изоляция рассчитана на максимальную температуру 70С . Даже если пламя не нарушит изоляцию, она может загореться или начать тлеть, особенно когда работа длится долго.

Тепловой фен для изоляции

Можно сказать, что такой фен (ещё его называют тепловая пушка) — это чуть более мощная сушилка для волос (шутка). Он создает воздушный поток с регулируемой температурой от нескольких десятков — до нескольких сотен градусов.

Если термофен имеет температурную регулировку, начните с меньшей, это может занять больше времени прежде чем термоусадка отреагирует, но таким образом безопасно достигнете оптимальной настройки температуры. Если в вашем термофене нет такой настройки, начните дуть с расстояния. Если заметили что термоусадка неравномерно распределена по шнуру, можете повернуть ее вокруг чтобы прогреть трубку с каждой стороны.

Если используете термоусадочную трубку для изоляции паяного соединения, не перегревайте её долго.
