Ангельские глазки на ваз 2107: купить готовые или сделать своими руками

Пошаговая инструкция изготовления «ангельских глазок» для авто

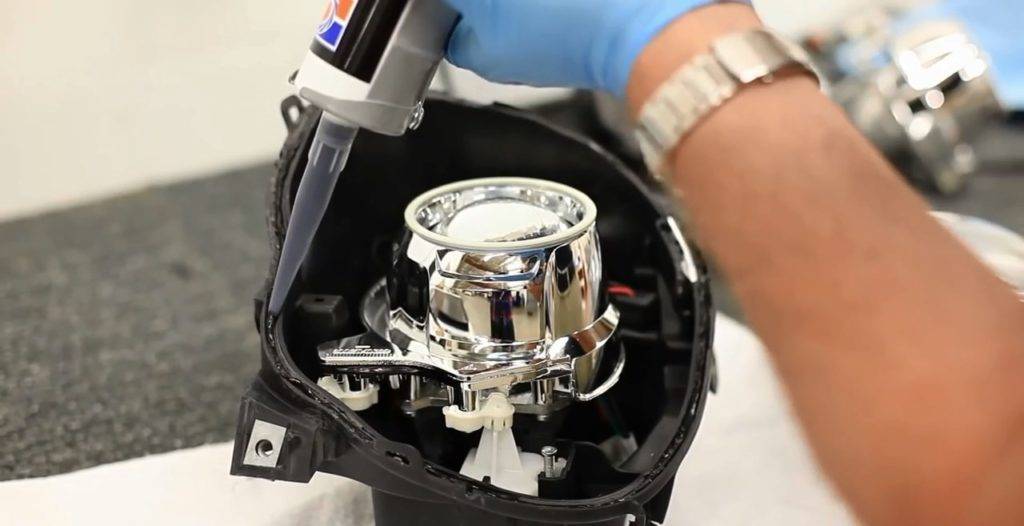

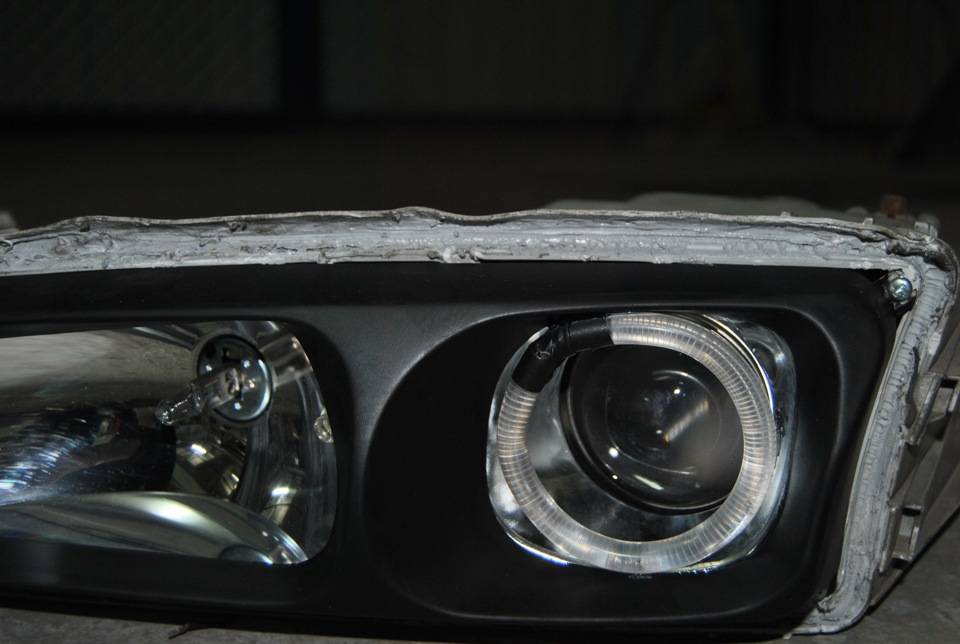

В первую очередь вам нужно снять фару и демонтировать стекло. Для этого прогрейте край стекла фары промышленным феном, чтобы разогреть заводской герметик. Как альтернативный метод — можно засунуть фару в духовку на 10–15 минут при температуре 60–80 градусов. После чего аккуратно поддевайте стекло плоской отвёрткой по шву, пока оно не начнёт отделяться от фары. Скорее всего, придётся приложить определённые усилия, но без «фанатизма» (стекло может отколоться или лопнуть).

Предварительно разогрейте герметик и соблюдайте осторожность — при отдедении от фары стекло может отколоться

На следующем этапе нужно измерить точный диаметр необходимого кольца и подобрать подходящую форму. Для этого подойдёт жестяная банка, бутылка, чашка или другой круглый предмет. Только учтите, что пластик придётся сильно нагреть, чтобы он начал гнуться, поэтому используйте устойчивые к высоким температурам предметы.

Используйте плоскогубцы и перчатки, чтобы не получить ожог при нагреве

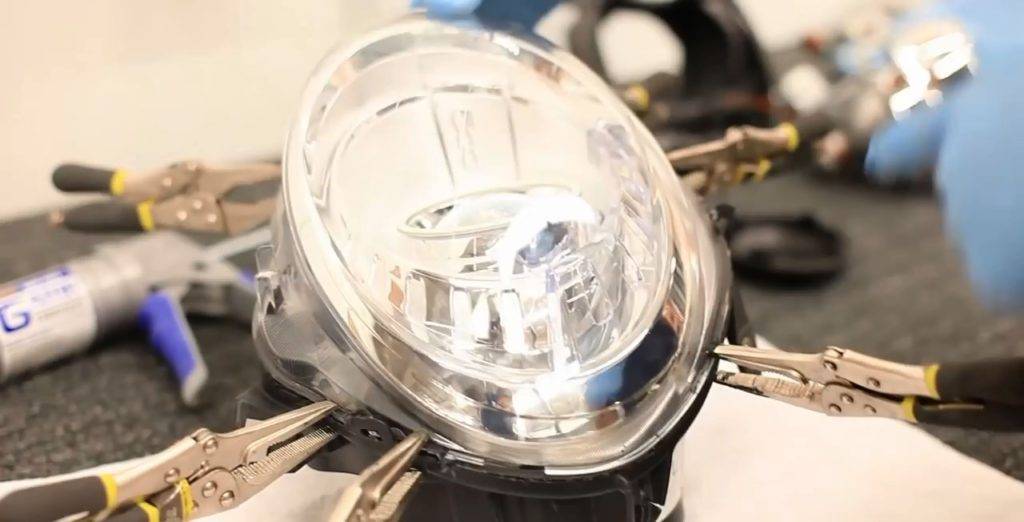

Нагрейте пластик с помощью строительного фена или в духовке. Учтите, что температура плавления органического стекла — 160 градусов, не превышайте её. После чего плоскогубцами обверните вокруг банки. Не отпускайте 2–3 минуты, чтобы пластик остыл и принял форму.

Теперь отрежьте лишние концы и просверлите по торцам трубки отверстия по размеру светодиода.

Просверлите отверстие в каждом конце трубки

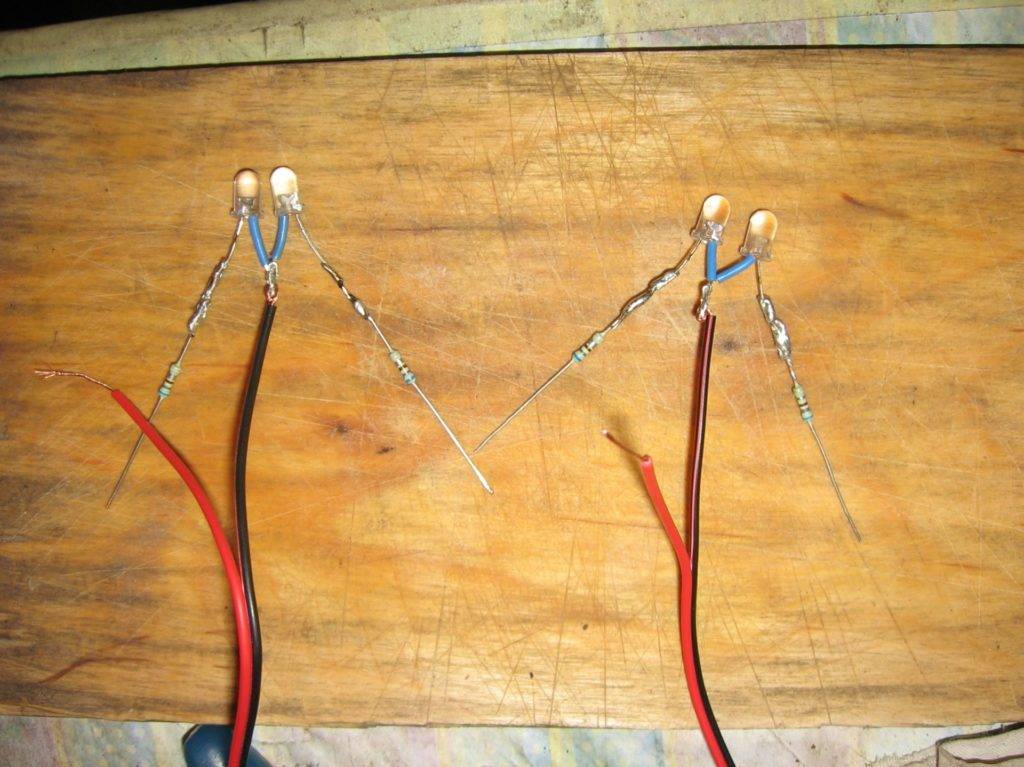

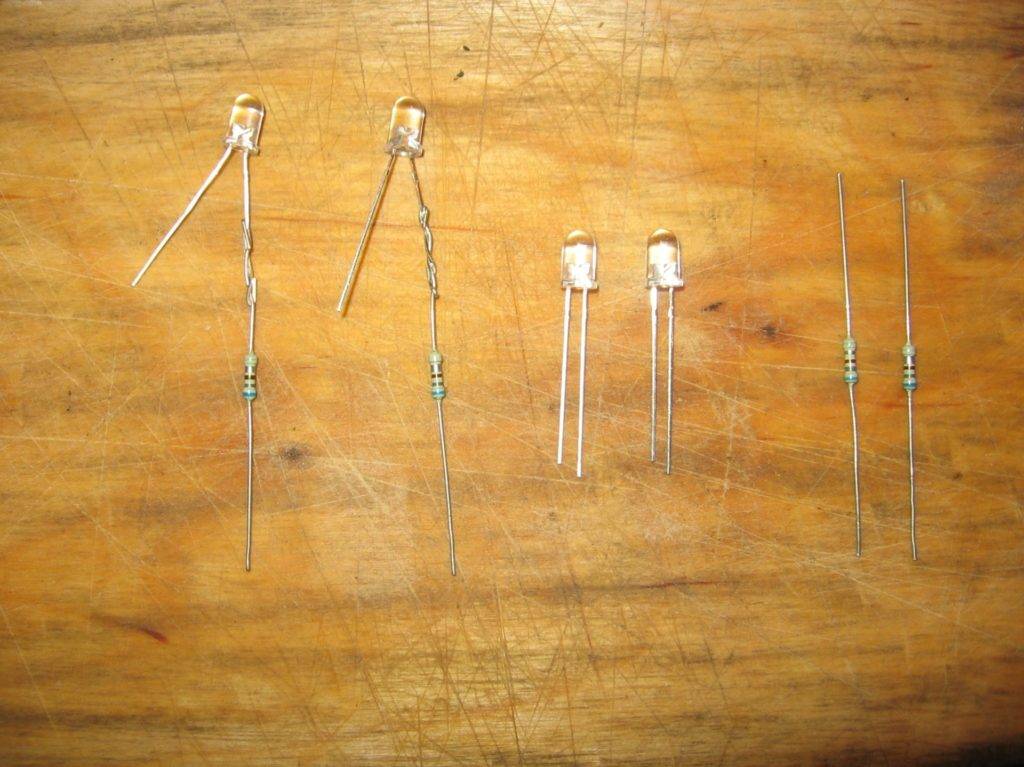

Пришло время подготовки самих светодиодов. Соедините их плюсовые ножки с резисторами. В крайнем случае, можно обойтись и без паяльника, просто скрутив детали вместе и зажав плоскогубцами. Но со временем провод отсоединится из-за постоянной вибрации, и тогда придётся опять разбирать фару.

Соедините резисторы с плюсовым контактом светодиода

Минусовые ножки соедините вместе и дополнительно удлините их двухжильным проводом. Длину рассчитайте так, чтобы смогли подключиться к контактам габаритов.

Спаяйте вместе два «минуса» и удлиняющий провод

Соедините два минусовых контакта с удлиняющим проводом. Следите за изоляцией, чтобы «плюс» и «минус» не соединились. Самое время проверить работоспособность конструкции. Проще всего это сделать с помощью 9-вольтовой батарейки. Осуществить это можно просто подсоединив «плюсовые» и «минусовые» провода к соответствующим контактам батарейки. Если всё в порядке, то можно переходить к сборке.

Проследите, чтобы все соединения были надежными

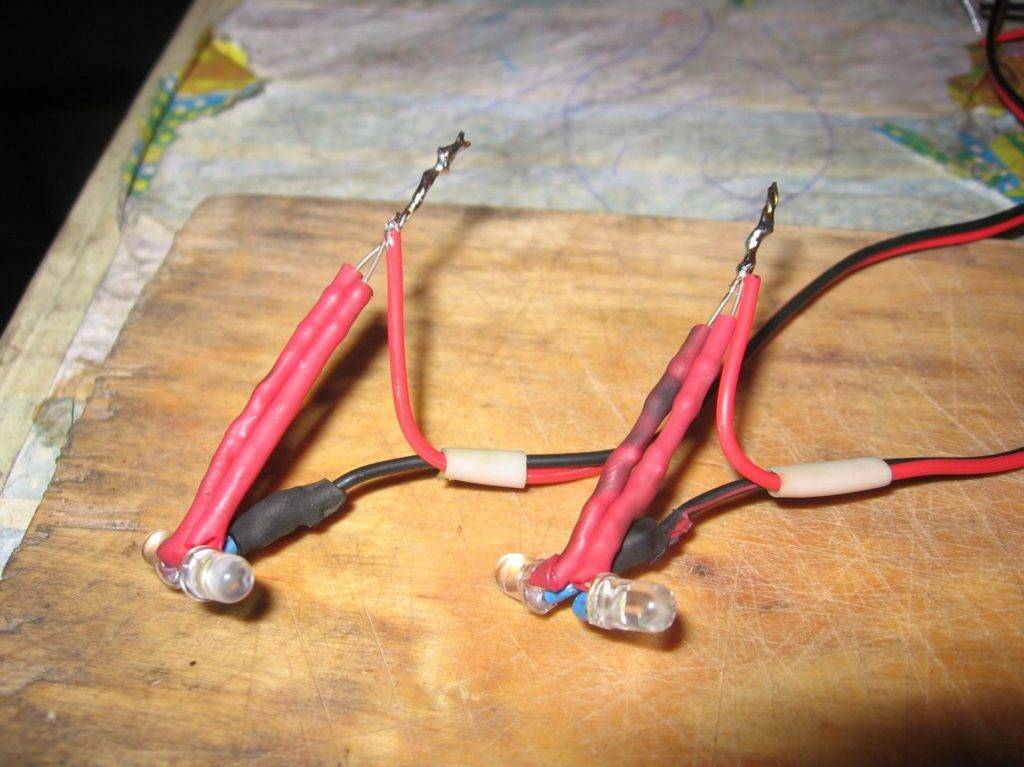

Окончательно заизолируйте все контакты изолентой и вставьте светодиоды в подготовленные ранее отверстия на концах трубок. Зафиксируйте их на месте с помощью клея.

Заизолируйте все контакты и подсоедините светодиоды к кольцу

Для более эффектного вида сделайте насечки на обратной стороне кольца.

Фотогалерея: установка светодиодных «ангельских глаз»

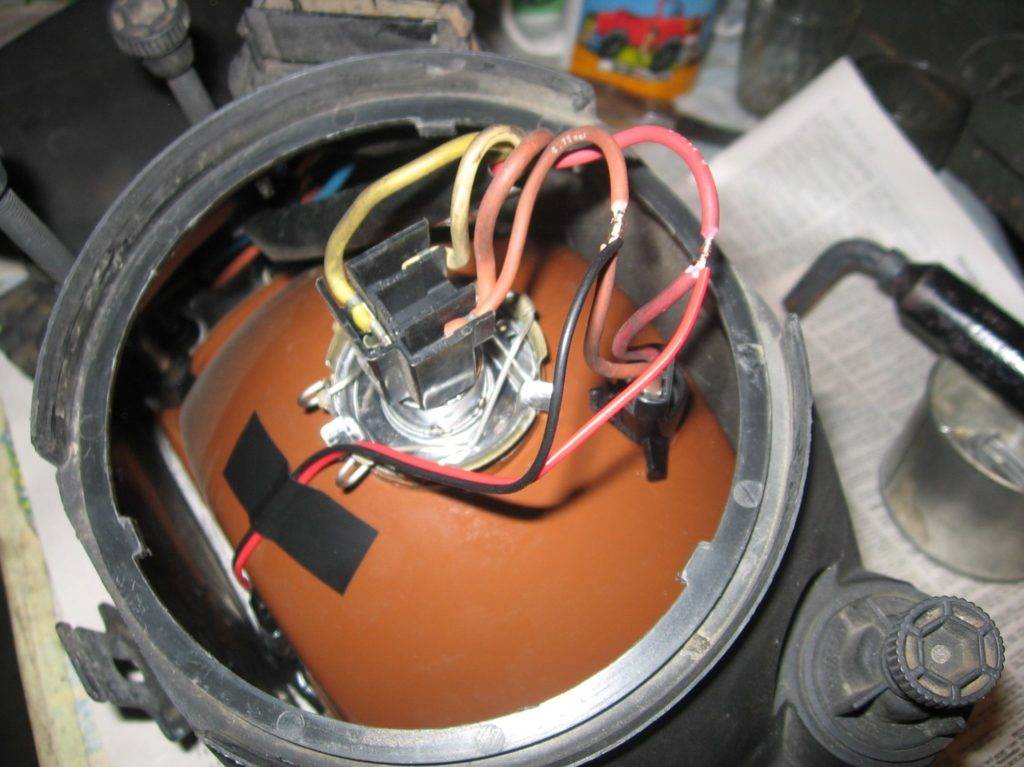

Теперь приложите готовые кольца на место. Если корректировка не требуется, то подсоедините контакты к проводам габаритов и окончательно приклейте кольцо. Используйте двухкомпонентный эпоксидный клей или другой специальный для пластика. Главный критерий — отличная сила сцепления, чтобы деталь не отвалилась впоследствии из-за постоянной вибрации при движении.

При соединении соблюдайте полярность

Избегайте попадания лишнего клея на отражатель. Можно использовать небольшие куски двухстороннего скотча как альтернативный метод крепления. Но для хорошего сцепления нужен дорогой скотч, а его белые части будут видны при свечении (зависит от конструкции фары).

Монтируем «ангельские глазки» на место

Последним этапом является это поклейка стекла и установка фары на предназначенное ей место. Нанесите умеренный слой герметика по периметру фары и приложите стекло.

Нанесите новый герметик на место склейки

С помощью зажимов или других подручных средств зафиксируйте стекло на месте. Оно должно плотно прилегать и сохнуть около суток (смотрите инструкцию к герметику).

Срок высыхания герметика не менее 24 часов

Как разобрать и улучшить фары на ВАЗ-2110: тюнинг

Выполнить тюнинг фар на свой ВАЗ-2110 своими руками не составит труда, если с умом подойти к этой процедуре. В таком случае результат порадует владельца, а его ранее непривлекательный автомобиль будет смотреться гораздо современнее. Главное в этом деле – четко следовать инструкции, дабы не допустить ошибок.

Данная марка, как правило, имеет оптику таких видов, как «Киржач» и «Бош». Процедура демонтажа старых фар состоит из таких этапов:

  1. Сначала необходимо выполнить отсоединение колодок с проводами и снять верхнюю часть с решетки радиатора. Для этого берется ключ на 10.
  2. После этого нужно снять коробки с проводами, подключаемыми к указателям поворотов. Сразу после этого вытаскивают гидрокорректор фары путем использования специальной защелки.
  3. Далее надо открутить болты крепления фар и вывести край с места, где она зацеплена с крылом.
  4. После выполнения данных работ аккуратно вытаскивается непосредственно фара машины.

Это мы рассмотрели процедуру снятия фары «Бош». Теперь выясним, каким образом снять оптику «Киржач». Данная работа состоит из следующих этапов:

просовывается плоская отвертка в угол фары, а также канцелярский нож, которым срезается герметик. Если же этим инструментом не получается срезать, можно воспользоваться строительным феном;
затем приступаем к снятию отражателя

Выполняется это так: откручиваются по периметру 3 болта и отстегиваются 4 защелки;
далее фары осторожно снимаются.

Иная ситуация обстоит с модернизацией оптики

Здесь очень важно понимать, что подойдет в конкретном случае, а что – нет. Попробуем разобраться в этом вопросе

Создаем красоту

Когда все перечисленные материалы и инструменты собраны, можно без опасений приступать к созданию на ваз или приору «ангельских глазок». Чтобы у вас все получилось правильно и быстро, необходимо придерживаться следующей инструкции:

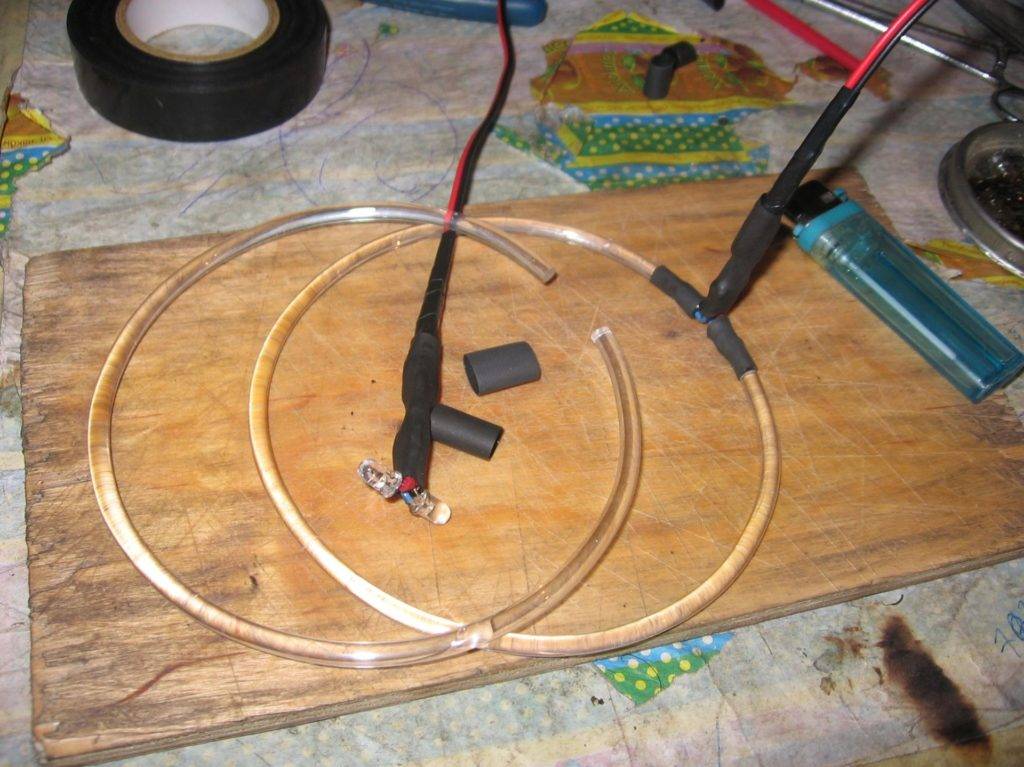

Изогнутые трубки

  • проводим разогрев прозрачной трубки до момента, когда он начинает гнуться и легко поддаваться необходимым деформациям. Нагреть трубку можно с помощью строительного фена или обычной духовки;
  • берем круглую форму. В ее роли следует использовать округлую салатницу или кофейную банку. С помощью плоскогубцев нагретую пластмассовую трубку огибаем по периметру округлой формы;
  • далее ожидаем полного застывания трубки;
  • после этого отпиливаем края таким образом, чтобы в трубку можно было установить светодиоды;
  • затем собираем резистор и светодиоды, тщательно изолируем контакты и шлифуем места спайки;
  • потом на трубке необходимо сделать насечки с шагом примерно в 2-2,5 мм. При этом от краев следует отступить на 1–1,5 см;

Насечки на трубе

  • для того чтобы свечение, исходящее от светодиодов, получилось равномерным и достаточно ярким, насечки следует располагать ближе к центру. При этом их нужно делать более глубоко: посередине – 5 мм, а на концах – 2 мм;
  • после этого необходимо спаять диоды, обязательно соблюдая последовательность, чтобы текущий по ним ток уравнивался. Разрезать и спаивать ленту надлежит только в специально отведенных для этого местах;
  • окончательно вставляем в трубку светодиоды.

В результате торцы колец должны иметь отверстия в длину 5-7 мм, а в диаметре – 5 мм. Чтобы закрыть концы пластиковой трубки рекомендуется использовать фольгу. Если используется светодиодная лента, ее просто приклеивают к пластиковой полоске. При этом спайка ленты ведется по стандартной схеме. Перед установкой на машину вашей самодельной системы «ангельские глазки», обязательно проверьте ее на качество сборки, свечение светодиодов и прочность полученной конструкции. В противном случае при обнаружении неполадок после установки устранить дефекты будет очень проблематично.

Ангельские глазки

Установить в фары ангельские глазки непросто. Для этого потребуется демонтаж оптики с полной разборкой и подключением к штатной проводке. При таком серьезном вмешательстве лучше заменить лампу накаливания современной биксеноновой линзой, вокруг которой сделать подсветку из диодов.

Моду на светящийся орлиный глаз в оптике задала компания BMW, которая еще в начале 1990 годов изобрела такой тип подсветки. «Злые» фары ценятся среди автолюбителей, поэтому обычная оптика часто подвергается подобной доработке.

Изготовление из подручных материалов

Сделать светящиеся кольца проще всего из оргстекла. Для этого нужно приобрести трубочки толщиной 3-4 мм, клей, LED лампы, сверло и провода. Перед началом работ следует демонтировать фары, разобрать их и замерить диаметр рефлектора.

Процесс изготовления:

  1. Вырезать трафарет из картона.
  2. При помощи строительного фена согнуть трубочку по шаблону.
  3. Склеить края прозрачным клеем.
  4. Диоды закрепляются с обратной стороны в аккуратно высверленных небольших углублениях.

На первый взгляд, очень сложно выполнить данные работы и улучшить внешний вид своего транспортного средства. Однако при пошаговом исполнении действий все становится логично и понятно.

Выбирая детали, не стоит экономить, ведь перегоревший элемент потребует полную разборку фары, демонтаж реснички и перепайку светового элемента. В качестве защиты также можно установить резистор и регулятор напряжения, которые продаются в магазинах для автомобилей.

Установка

Световой тюнинг фар увеличивает привлекательность, и внешний облик визуально становится дороже.

Для монтажа глазок:

  1. Приклеить готовое изделие из оргстекла к рефлектору.
  2. Закрепить проводку и подключить ее к габаритным огням.
  3. Приклеить стекло и установить фару на место.

Тюнингованная оптика смотрится лучше с совместным использованием ресничек и глазок. Белые или синие фары отлично смотрятся в дневное и ночное время.

Третий метод

В теории он самый простой, поскольку вы просто покупателе готовый прибор, где есть рассеиватель, блок розжига и прочие необходимые компоненты

Только важно выбрать качественное изделие, поскольку в Интернете предлагается множество вариантов не самого хорошего исполнения

Отлично себя зарекомендовали глазки на основе CCFL колец. Они обладают высокими показателями надежности и опережают во многом светодиодные аналоги.

Если говорить об Алиэкспресс, то тут я бы вам не советовал брать готовые глазки ангела на основе светодиодов. Здесь применяют низкокачественные изделия, которые могут быстро перегреваться при включении головной оптики. В итоге меньше чем через год их придется снять из-за существенно сниженного уровня яркости.

Установка

Итак, вы заказали в интернете или самостоятельно изготовили красивое кольцо со светодиодами. Если ваша оптика затонирована, можно сами кольца (но не светодиоды), покрасить в черный цвет для пущего эффекта.

Теперь нас ждет альтернативная установка световых приборов:

Демонтаж. Разбираем фару Киржач. Собственно, нужно всего лишь снять стекло. В уголок стекла просовываем плоскую отвертку. Образуется щель, в нее вставляем тонкий канцелярский нож, которым срезаем герметик и снимаем стекло. Кстати, если что-то пойдет не так, стекло можно просто разбить, удалить весь герметик, а затем заменить на новое стекло;
Аккуратность. Предупреждение: оптика требует к себе бережного обращения, поэтому никогда нельзя прикасаться к отражателю руками. Тщательно убирайте весь мусор (например, кусочки герметика) изнутри блок фары. Иначе очень быстро вам придется ее менять;
Примерка. К линзе примеряем наше купленное или сделанное своими руками кольцо со светодиодами;
Доработка. Вполне возможно, что немного будет мешать декоративная вставка, перекрывая свечение. В таком случае эту вставку можно немного подрезать, превратив в овал;
Установка. Теперь можно приклеить ангельские глазки к линзе. Сделать это лучше с помощью супер клея, хотя есть также другое решение – силиконовый герметик;
Питание. Запитываем светодиодное кольцо от габаритов. Как альтернативная идея – через предохранитель и отдельный выключатель;
Монтаж фары. Приклеиваем обратно снятое стекло. Обычно его «сажают» на силиконовый герметик. Однако, выполняя это своими руками, есть опасность, что в дальнейшем фары будут запотевать, из-за влажности может произойти короткое замыкание. Альтернативная метод – вся оптика закрывается стеклом с помощью жидких гвоздей, купленных в строительном магазине.

И снова – альтернативная задумка: не крепить ангельские глазки вокруг линзы, а приклеить их к маске силиконом. Светодиодной ленте нужно придать круглую форму.

Ее можно намотать, например, вокруг граненого стакана, бутылки и т.п. Такая оптика затем в нужном месте на маске заливается силиконом.

Подключается, как и в случае внутреннего закрепления вокруг линзы.

Как изготовить и установить своими руками

Способов создать необычное освещение передних фар довольно много. Мы рассмотрим один из самых простых и эффектных вариантов.

Приготовьте все необходимое: — светодиоды пятимиллиметровые — 2 штуки; — резистор МЛТ-330 Ом-0,25 Вт; — провода для соединения; — пластиковый прозрачный стержень примерно на 8-10 миллиметров в диаметре (стержень может быть также изготовлен и из оргстекла); — банка; — паяльник; — фен; — дрель; — тиски.
Первым делом нужно на концах стержня высверлить углубления для вставки светодиодов. Оберните его полиэтиленом для защиты от повреждений и зажмите в тисках.

С помощью дрели сделайте отверстия глубиной около одного сантиметра. Диаметр сверла должен быть равен шести миллиметрам.

Затем стержень нужно согнуть в кольцо. В этом вам поможет банка. Подберите банку так, чтобы ее диаметр совпадал с размерами фары. Подойдет любая другая принадлежность с нужным диаметром, вокруг которой можно согнуть стержень.  Стержень нужно разогреть феном так, чтобы он стал пластичным. Затем согните его по диаметру банки.

Теперь нужно вмонтировать в стержень диоды. К ним с помощью паяльника присоедините концы проводов так, чтобы их длины хватило для подключения к электросети автомобиля. На одном из проводов размещается резистор. Затем собирается схема так, чтобы в электрической цепи были соединены последовательно резистор и светодиоды. Светодиоды помещаются в углубления на стержне и закрепляются суперклеем.

Теперь необходимо по всему стержню прорезать небольшие засечки через каждый сантиметр. это сделает его освещение более эффектным

Надрезы можно сделать и лобзиком, но очень осторожно, чтобы не повредить изделию.

Теперь приступаем к установке. Нужно демонтировать имеющиеся огни, чтобы получилось соединить проводку

На фары приклеиваем с помощью термоусадочной трубки белого цвета. А новые контакты нужно припаять к старым, соединив их в единую сеть, которую можно снова подключить к основному питанию.

3 варианта сборки

Сделать ангельские глазки для любимого авто своими руками несложно. К тому же в интернете можно отыскать большое количество технических решений разной сложности. На некоторых из них мы остановимся более подробно.

Для реализации первого проекта понадобятся:

  • белые светодиоды 5 мм – 2 шт.;
  • резистор типа МЛТ-330 Ом-0,25 Вт – 1 шт.;
  • соединительные провода;
  • прозрачный стержень из пластика или оргстекла диаметром 8–10 мм;
  • а также вспомогательные материалы и инструмент: стеклянная банка, дрель, строительный фен, паяльник.

Сначала с обоих торцов стержня необходимо сделать углубления под светодиоды. Для этого его оборачивают тканью или полиэтилен (чтобы не поцарапать) и зажимают в тисах.


дневных ходовых огней

https://youtube.com/watch?v=URRRaum9m1w

Второй вариант сборки светящихся колец не менее оригинален и основан на использовании светодиодной ленты. Для его реализации понадобится:

  • белая светодиодная лента типа SMD 3528 двойной плотности без силиконового покрытия (30-40 см на одну фару);
  • соединительные провода;
  • прозрачный силикон;
  • лак для ногтей серебристого цвета;
  • суперклей.

Такое замечательное свойство светодиодной ленты как гибкость позволяет без труда сделать из неё кольцо любого диаметра. Поэтому первым действием необходимо измерить внутренний диаметр фары и отрезать кусок ленты соответствующей длины. После этого на одном из концов отрезка нужно зачистить контактные площадки и припаять к ним провода для последующего подключения к +12 В.

На втором этапе подготовленный отрезок кладут светодиодами вверх на ровную поверхность, берут прозрачный силикон и, медленно надавливая на тюбик (монтажный пистолет), выдавливают полоску геля по всей длине ленты. В результате лента покрывается ровным слоем силикона, после чего её оставляют до полного высыхания. В получившейся заготовке прозрачный герметик выполняет функцию световода, равномерно рассеивая излучаемый светодиодами свет. Если заготовку свернуть кольцом (герметиком внутрь) и включить в полной темноте, то можно будет наблюдать эффект светящейся неоновой трубки. Чтобы после монтажа ленты внутри фары излучаемый свет не освещал поверхность отражателя, а был направлен наружу, нужно закрасить внутреннюю сторону силиконового световода серебристым лаком. Лак в данном случае сыграет роль отражателя.

Третий и самый простой способ решения – это покупка готовых колец на AliExpress. К счастью тех, кто не хочет собирать ангельские глазки своими руками, китайский рынок предлагает на выбор ламповые и светодиодные модели для разных марок авто

В таком случае лучше обратить внимание на проверенные временем CCFL кольца. Они по-прежнему выделяются большей надёжностью в сравнении со светодиодными аналогами

Готовимся к работе

Пластиковые палочки

Для того чтобы украсить свой ваз (модели от 2101 до 2115 и 21099), вам потребуется приготовить определенный набор материалов и инструментов.

Чтобы изготовить «ангельские глазки» на ваз, вам понадобятся следующие материалы:

несколько пластиковых палочек. По длине они должны быть равными размерам оптики, имеющейся на машине. Следовательно, для создания тюнинга нам понадобятся четыре пластиковые палочки с длиной примерно 40-45 см;

  • термостойкий герметик, подходящий для работы с оптикой;
  • четыре светодиодные лампочки или лента. В случае использования ленты, отдавайте предпочтение модели SMD 5050 на 60 диодов на метр. Выбор цвета свечения светодиодов определяется только вашей фантазией. Лучшим решением будет совпадение цвета автомобиля с цветом светодиодов;
  • четыре запасных стекла на фары. Их необходимо купить на всякий случай, так как старые целыми и без сколов снять вряд ли получится;
  • кабель;
  • резисторы;
  • батарейка на 9 вольт;
  • банка или любой круглый предмет, имеющий с фарами один диаметр;
  • оргстекло с толщиной листа в 10 мм.

Из инструментов вам понадобится клеевой пистолет, строительный фен и плоскогубцы. Также необходима дрель с набором сверл и дисковыми насадками.

Делаем своими руками ангельские глазки на семёрку

Конечно, ангельские глазки (АГ) есть в свободном доступе в магазине (об этом ниже), но настоящий Самоделкин получает удовольствие не столько от результата, сколько от процесса. Именно поэтому я начну эту статью с самодельных ангельских глазок.

Ангельские глазки из светодиодной ленты

Это, пожалуй, наиболее простое решение, за исключением покупки готовых глазок. Для его реализации тебе понадобятся:

  1. Светодиодная лента.
  2. Силиконовый прозрачный герметик.
  3. Стабилизатор 12 В.

Стабилизатор мы будем собирать на микросхеме КР142ЕН8Б. А нужен он потому, что в бортовой сети автомобиля напряжение скачет от 12 до 14.5 В. С таким питанием светодиодная лента очень быстро сгорит.

Эти АГ будут повторять форму фары и располагаться по периметру отражателя. Прежде чем резать светодиодную ленту (СЛ), имеет смысл разобрать фару и измерить периметр. Итак, демонтируй передние фары с автомобиля и сними с них стекла. Они посажены на герметик, который надо удалить. Греть мы его не будем, поскольку знающие люди говорят, что на семерке это делать бесполезно: производитель почему-то применил термостойкий герметик. Придется его срезать и выковыривать. Вооружись плоскими отвертками и принимайся за дело.

Конечно, придется повозиться, но рано или поздно результат будет достигнут.

Блок-фара ВАЗ 2107 со снятым стеклом

Возьми рулетку и измерь отражатель по периметру. Именно такой длины светодиодная лента тебе нужна. Скорее всего, куска СЛ точно такого же размера отрезать не удастся, ведь лента режется только в определенных местах, которые я на фото ниже пометил стрелками.

Возможно, придется отрезать чуть больше и клеить внахлест, но это никак не отразится на качестве ангельских глазок. Теперь нужно превратить обычную светодиодную ленту в ленту бокового свечения. Для этого мы снабдим ее световодом, роль которого будет исполнять прозрачный герметик. Припаяй к ленте провода питания, разложи ее на столе и нанеси на нее «колбаску” герметика:

Дождись, когда герметик высохнет, и гибкий ангельский глаз готов. Осталось приклеить ее с внутренней стороны отражателя фары по его периметру.

Делай второй ангельский глаз, а эту фару уже можно собрать и установить на автомобиль. После установки второй фары у тебя получится следующее:

Светодиодная лента с боковым свечением

Бюджетные ангельские глазки в виде колец

Если ты все же предпочитаешь классические круглые АГ квадратным, то можешь повторить эту самоделку, которая к тому же весьма бюджетна.

Для изготовления таких ангельских глазок тебе понадобятся:

  1. Два стержня из органического стекла длиной 30-50 см (зависит от диаметра глазок) и диаметром 8-10 мм.
  2. Четыре белых сверхъярких светодиода диаметром 5 мм с проволочными выводами.
  3. Четыре резистора номиналом в 1 кОм.
  4. Провода.

Прежде всего на стержни, пока они ровные, нужно нанести светорассеивающую насечку. Сделать это можно при помощи плашки соответствующего размера, просто нарезав на стержнях резьбу.

Теперь из стержней нужно сделать кольца. Диаметр колец выбирай на свое усмотрение, все зависит от вкуса. Оптимально сделать по высоте отражателя. Так ангельские глазки будет легче крепить. Для того чтобы сделать кольца, стержни нужно разогреть в кипятке и быстро обернуть вокруг оправки нужного диаметра.

Теперь отрежь излишки стержня так, чтобы в кольце образовался зазор размером около 1 см. Если ты решил сделать ангельские глазки в форме незамкнутого кольца, то зазор можешь увеличить на свое усмотрение.

Теперь припаяй к аноду каждого светодиода по резистору. Определить, где у светодиода анод, несложно: его вывод изначально длиннее катода.

Спаивание светодиодов и резисторов

Теперь при помощи дрели сделай в торцах колец отверстия диаметром 5.5 мм и глубиной 7-8 мм. Капни в каждое отверстие по капле любого бесцветного нитролака и установи в них светодиоды с подпаянными резисторами. Когда лак застынет, спаяй светодиоды с резисторами параллельно и припаяй к ним питающие провода: к резисторам плюсовой, к катодам минусовой. Провода лучше брать разноцветные, чтобы при подключении не спутать полярность.

Теперь заизолируй схему при помощи изоленты, термоусадочной трубки или герметика (предпочтительней). Как только герметик затвердеет, АГ можно проверять. Для этого подключи провода питания к любому источнику постоянного тока напряжением 9-12 В. Это может быть батарейка «Крона», автомобильный аккумулятор или просто сетевой блок питания с подходящим напряжением.

Подключая ангельские глазки, не спутай полярность: на резисторы подавай плюс, на катоды минус. В противном случае светодиоды мгновенно сгорят.

Осталось установить АГ в фары. Сделать это можно при помощи герметика или пластмассовых стяжек.
