Как заземлить водонагреватель в квартире или в частном доме

Значимость заземления проточного нагревателя

За счет отсутствия накопительного бака работа устройства реализуется напрямую через нагревательный элемент, взаимодействуя с потоком воды. Такие водонагреватели обязательно должны быть оборудованы заземлением.

Пример возможного варианта пробоя устройства лучшим образом аргументирует важность заземления проточного бойлера. Предположим, что имеет место пробой прибора. Результатом такого фазного пробоя корпуса устройства становится образование смертоносной токопроводящей цепочки:

Результатом такого фазного пробоя корпуса устройства становится образование смертоносной токопроводящей цепочки:

Не допускается использовать проточный водонагреватель с рабочим заземлением без УЗО.

Существует общеобязательное нормативное регулирование производства заземляющего контура и его электромонтажа. Основное требование — выполнение работ в соответствии со всеми требованиями по технике безопасности.

Все правила и профильные требования по технике безопасности заземления в обязательном порядке учитываются специалистом при производстве работ. Предусмотрена стандартизация данных такой , которая распространяется на производство всех видов электромонтажных и пусконаладочных работ, в том числе и на заземление.

Обобщив данные документации, регламентирующей заземление разного типа электрооборудования, можно выделить основную задачу заземлителя — реализация рабочей и защитной функции.

Специалисты настоятельно рекомендуют не пренебрегать заземлением бойлера. Рабочая функция заземлителей увеличивает срок эксплуатации бойлера. Нержавеющая сталь, применяемая при изготовлении бака нагрева, подвергается воздействию блуждающих токов. Образовываются микропоры, нарушается общая герметичность прибора. Заземление позволяет нейтрализовать пагубное влияние на теплоизолированный бак за счет отвода токов.

Производство заземления водонагревателя можно представить в виде комплекса последовательного выполнения взаимосвязанных элементов. Каждый элемент заземляющей системы очень важен. Надежный уровень электрической безопасности жильцов и продолжительный срок службы водонагревателя — основные аргументы в пользу необходимости заземления устройства.

Водонагреватель является мощным потребителем, который работает одновременно с водой и электричеством. Поэтому заземление бойлера необходимо выполнять в обязательном порядке. Большинство квартир его не имеют, поскольку здания строились давно. Как организовать безопасное подключение техники, вы узнаете ниже.

Оно обеспечивает стабильную и бесперебойную работу оборудования. Основные причины:

• Вода — отличный проводник тока. Поскольку детали бойлера находятся в постоянном контакте с влагой, заземление позволяет избежать многих проблем. При нарушении целостности проводов вы можете ощутить небольшой разряд, когда открываете смеситель или принимаете ванну. Это может быть смертельно опасно. Когда один из элементов пробьет на корпус, удар тока можно получить при касании.
• Отведение блуждающих токов. Они скапливаются в металлических элементах прибора и приводят к коррозии бака и его деталей. К тому же, человек может ощущать легкое пощипывание во время эксплуатации.
• При ударе молнией в грозу заземление примет удар. Так ваша техника останется в целости и сохранности.

Как заземлить технику, если нет возможности увести проводку в грунт? Например, в квартире. Многие обращаются к вариантам, которые использовать противопоказано. Рассмотрим их подробнее, чтобы предупредить неполадки.

Как нельзя заземлять бойлер

Запрещается проводить процедуру, используя стояк для отопления или водопровод. Во-первых, это приводит к коррозии и быстрой порчи трубопровода. Во-вторых, вы и ваши близкие можете получить удар током, касаясь стояка.

Подключать к крепежной арматуре. Это приводит к таким же последствиям, как указано выше.

Как заземлить водонагреватель

Если вы живёте в квартире

Наиболее распостранённый вариант заземления водонагревателя — соединение корпуса водонагревателя с заземлённой металлической конструкцией (стояк водопровода, отопление, в панельных домах — арматура в сене и т.д.).

Второй вариант — повторное заземление или, как его называют, зануление. Соединяем заземляющий провод, идущий на розетку водонагревателя, с нулём в электрощитке. Более подробно об этом можно прочесть в статье «Зануление«.

Если вы живёте в частном доме

Заземление водонагревателя
Для этого понадобятся: 3 штыря железных (диаметр 16 мм, длина 1,5 м); проволока стальная (диаметр 6 мм); болты М10 плюс гайки и шайбы; перфоратор; сверло победитовое (диаметр 8 мм); сварочный аппарат; молоток и гаечные ключи.

Заземление устанавливают на открытом участке земли вблизи от дома. На каждый противоположный край штырей приваривают сварочным аппаратом по одному болту (М10), на расстоянии от края штырей где-то на 50 мм. Далее необходимо разметить три точки на участке земли, куда предполагается забить железные штыри.

Располагаться штыри могут произвольно, единственное, нужно сохранить между ними расстояние больше трех метров. Например, выбранные точки, в которые должны забиваться штыри, могут быть вершинами равностороннего треугольника, длины сторон которого равны или больше трех метров.

Штыри забивают в землю с помощью молота, таким образом, чтобы приваренные болты на штырях не доходили на 50 мм до уровня земли. В стене дома с помощью перфоратора пробивается сквозное отверстие, диаметр которого равен 8 мм. Лучше пробивать это отверстие не очень далеко (от половины до двух метров) от электрического распределительного щитка. Делается это подобным образом, чтобы дать возможность уложить при капитальном ремонте электропроводки специальный провод, имеющий заземляющую жилу, и к нему, непосредственно в самом распределительном щите, подключить заземление. Отверстие должно с внутренней стороны стенки выйти от уровня пола на высоте 50–100 мм.

Стальную проволоку заводят сквозь пробитое для неё специальное отверстие в стене. Один край проволоки прикручивают к заземляющей клемме, находящейся на корпусе водонагревателя. Ее укладывают вдоль стены, изгибая в необходимых местах, пока не доберутся до выходного отверстия. Проволока с наружной стороны дома укладывается до штырей, забитых в землю.

На болты, приваренные к штырям, надевают шайбы болты. Затем наматывают на них один-два витка проволоки и надевают вторую шайбу. Накручивают и крепко затягивают гаечным ключом проволоку на болте. Проволоку на штырях «закольцовывают», то есть соединяют проволокой, начало и конец (замыкают) контура заземления на одном или двух штырях.

Для чего необходимо заземление

Если энергоснабжение в помещении организовано в соответствии с ПУЭ, на входе, в распределительном щитке установлены защитные автоматы.

Эти выключатели срабатывают при превышении установленной силы тока: нагревается биметаллическая пластина, происходит ее деформация, и контакты автомата механически размыкаются.

Происходит разрыв цепи, находящейся под напряжением, электроустановка (или вся цепь) обесточивается, обеспечивая безопасность. Как это работает на практике, и что такое заземление в данной цепочке?

Заземление, это электрический контакт между линией, специально выделенной в электросети, и реальной (физической) землей. То есть шина заземления имеет электрический контакт с грунтом. Одновременно, любая установка, вырабатывающая или распределяющая электрический ток, соединена нулевым проводом с той же землей.

Даже если к вам в дом заведено три фазы (такое встречается в частном секторе), для конечного потребления все равно используется два провода: ноль и фаза.

Допустим, у вашей электроустановки (холодильник, бойлер, стиральная машина), особенно с металлическим корпусом, произошла утечка фазы. То есть, провод под напряжением касается корпуса (отсоединился контакт, нарушена изоляция, протекла вода). Прикоснувшись к электроприбору, вы будете поражены электрическим током. Кроме того, сопротивление в точке касания мизерное, вследствие чего произойдет мгновенный нагрев провода, и возгорание электроприбора.

Если ваш бойлер заземлен, электрический ток потечет по пути наименьшего сопротивления, то есть по контуру: фаза — «земля» — нулевая шина. Сила тока спонтанно возрастет, и сработает аварийное отключение в автомате защиты. Никто не пострадает, материальный ущерб не будет нанесен.

Если вы имеете поверхностные знания устройства электроустановок, возникает вопрос: а зачем нужно заземление, если то же самое произойдет между фазным и нулевым проводом? И собственно, чем отличается заземление от зануления?

Как сделать заземление

Правильно все организовать можно с помощью наших рекомендаций. Осмотрите водонагреватель и найдите клеммы для заземления. Все современные приборы ими оснащены.

Приобретите розетку с тремя отверстиями и влагостойким корпусом, особенно при установке в ванной комнате.

• Монтируйте розетку на расстоянии 50-80 см от пола и водонагревателя.
• Нужно провести трехжильный кабель из меди от щитка к розетке. При желании можно встроить проводку в стену, проштробив канал.
• Отключите электричество и выполните подключение проводов к розетке. Правильно распределить жилы поможет их расцветка. Смотрите картинку ниже:
  фото 4
• Подсоедините кабель земли к шине на щитке.

Что делать в частном доме

В частном секторе или на даче организовать заземление нужно самостоятельно. Вам понадобятся навыки использования сварочного аппарата. Также три металлических штыря (уголка, трубы) высотой 1,5 метра и диаметром 15 мм.

Выберите участок на расстоянии 1,5 метра от дома. В дальнейшем здесь никто не должен ходить.

• На выбранном месте выкапывается траншея в форме треугольника. Каждая его сторона не должна превышать три метра. Также прокапывается траншея от угла дома.
• В углах разместите по одному штырю.
• К верхней части приварите болты М8 или М10.
• Вбейте штыри в землю так, чтобы осталась только верхушка размером 5 см.
• Выберите место на стене дома. Лучше выбирать точку на расстоянии двух метров от щитка и 10 см от пола.
• Проделайте отверстие перфоратором.
• Возьмите проволоку из стали (6 мм) и подсоедините к клемме нагревателя.
• Проведите проволоку по стене к отверстию, а затем к штырю на улице.
• Наденьте на болт шайбу и накрутите виток проволоки. Закрепите сверху другой шайбой. Так проделайте с каждым штырем, после чего закольцуйте.
• Засыпьте траншею грунтом, уплотните поверхность.
• Теперь замеряйте сопротивление контура. В норме должно быть менее 4 Ом.

Осталось подключить водонагреватель, залить воду и запустить тестовую работу.

Как вы поняли, провести заземление можно как в хрущевку, так и в частный сектор. Это важная часть работы электрического прибора. Смотрите вижео, чтобы сделать это было еще проще:

Большинство современных квартир имеет много различной мощной техники, которая одновременно подключена к электрической сети. Одним из таких бытовых устройств является водонагреватель, он считается опасным с точки зрения электротехнической безопасности жилого дома. Среди владельцев квартир мало кто озадачивается заземлением мощных приборов, что считается необходимой мерой для безопасности человека.

В первую очередь нужно дать точное определение такому термину. Заземление – специальное электрическое соединение точки в сети, электротехнического оборудования или приборов с заземляющей конструкцией, которая размещается под землей. Обычно заземляющие электроды закапываются на небольшую глубину, в зависимости от значения сопротивления грунта.

Следуя готовым схемам установки защитного заземляющего контура и электродов, сделать монтаж своими руками не составит особой сложности. Рабочее заземление нужно устанавливать для того, чтобы все бытовые приборы или электротехническое оборудование функционировали правильно и стабильно

Это очень важно для работы заводов, предприятий и других зданий с похожим назначением. По этой причине для них больше подходит такой тип заземления. Для этого делают соединение разрядников, нейтралей, трансформаторов в землей

Для этого делают соединение разрядников, нейтралей, трансформаторов в землей.

К рабочему типу заземления может быть подключен молниеотвод для приема мощного заряда молнии. По защитному контуру такой заряд будет перенаправлен в землю. Подключение защитного заземления обычно необходимо для частных домов или квартир в многоэтажных зданиях. Этот метод позволяет обеспечить человеку защиту от удара блуждающего тока по электрической сети. Так как при рабочей линии и подключенных приборах в местах со слабым сопротивлением может возникать искрение, то в данном случае избыточный ток будет уходить по заземляющему контуру в землю.

Отсутствие заземления и потенциальные риски

Главная роль заземления – отвод накопившегося разряда. Он накапливается всегда, водонагревательные приборы всегда контактируют с водой, их изоляция часто покрыта паром, да и вообще прибор работает с высокими ми температурами и мощностями. Накопившийся заряд при разрядке в человека может привести к ожогам, травмам, пожарам и летальному исходу, а если сеть старая, то «прострелить» он может не только в вашей квартире, но и в соседней.

Баки и трубы внутри электрических водонагревателей сделаны из «нержавейки», она, являясь долговечным материалом, имеет слабую сторону – восприимчивость к блуждающим токам. Эти «паразиты» планомерно изничтожают целостность бака, и микроскопические зазоры в баке со временем приведут к утечкам и от добротного удара током, не спасет даже хваленая защита современных бойлеров.

Если вовремя заметить эту проблему то бойлер можно просто выбросить, до наступления критичных последствий. Но регулярно выкидывать недешевый бойлер – странный подход, ведь порядком дешевле один раз сделать заземление и поберечь домашнюю технику.

90% жилых построек возведены в прошлом веке, как в частных так и многоквартирных домах того времени заземление не предусматривалось вообще.

Стоит ли делать заземление водонагревателя в квартире или в доме

Жидкость из водопровода — отличный проводник, постоянно находящийся в соприкосновении с нагревателем бытового прибора независимо от типа (проточный либо накопительный). При отгорании проводов, разрушении корпуса нагревательного элемента контакта воды с электричеством избежать не удастся. Соприкосновение с металлическим корпусом бойлера или контакт со струёй воды из неисправного прибора неизбежно сопровождается электрическим ударом. Из-за того что из ванной или душа быстро выбраться невозможно — воздействие тока становится смертельным. Одним из действенных способов уменьшить отрицательное воздействие (в совокупности с установкой средств защиты) является заземление водонагревателя.

Как заземлить водонагреватель на даче или в частном доме на 220 В своими руками

Чтобы обезопасить себя и близких, нужно правильно выполнить заземление водонагревателя, а именно: грамотно сделать заземляющий контур.

Заземление бойлера в частном доме

Заземляющий контур должен быть расположен в грунте, недалеко от дома. Работу выполняйте следующим образом:

1. Выберите подходящее место для заземляющего контура. Он должен быть удален от дома не более чем на 3–4 м и располагаться не ближе 1 м от фундамента. Место для контура выберите вдали от дорог и тропинок. Идеально, если на месте контура будет впоследствии поставлен какой-либо арт-объект. Дело в том, что это место будет опасно для людей в случае прохождения электрического тока. Там никто не должен находиться.
2. Подготовьте площадку, убрав с нее мусор, и выройте траншею в виде треугольника с равными сторонами шириной 0.4 м и глубиной около полуметра. Стороны треугольника должны быть 1.4-2 м. Более подробно об устройстве заземления для частного дома читайте в статье «Как правильно сделать заземление в частном доме самому».
3. Для пластины, соединяющей контур заземления с домом, выройте траншею таких же размеров.
4. Обработайте антикоррозионной жидкостью все металлические элементы заземления.
5. В места вершин треугольника вбейте штыри на глубину не менее 1.5 м. Под штыри можно использовать арматурные прутья диаметром около 15 мм.
6. Приварите к вбитым в землю штырям горизонтальные электроды, которые могут быть выполнены из полосовой или уголковой стали. Уголки берутся размером 50*50*5 мм, полоса может иметь сечение 50*5 мм. Горизонтальные элементы сварите между собой в виде равномерного треугольника, а затем приварите к вертикальным электродам.
7. Приварите к получившемуся замкнутому контуру стальную полосу для подводки к дому. Ее сечение может быть также 50*5 мм.
8. Прикрепите полосу подводки к дому болтами к стене дома.
9. Перед закапыванием траншеи проверьте сопротивление заземления. Как проверить работу заземления, подробно описано в статье «Как проверить сопротивление заземления мультиметром в частном доме».
10. Если заземляющий контур работает хорошо и полностью обеспечивает безопасную эксплуатацию водонагревателя, то зарывайте траншею.

Схема расположения заземляющего контура.

Можно применить готовый комплект элементов заземления, что значительно ускорит и упростит процесс монтажа заземляющего контура. Сварка в этом случае не понадобится.

Выполненное по представленному выше плану заземление можно использовать не только для водонагревателя, но и для всего дома.

Внутри дома подключение оборудования к заземляющему контуру выполняйте в следующей последовательности:

1. Проводник заведите в дом и устройте щиток с клеммной колодкой.
2. Провод подключите к розетке для обогревателя.
3. Если на корпусе есть контакт «земля», подключите его.
4. Водонагреватель должен быть подключен через УЗО, поэтому обязательно используйте защитное устройство.
5. Затем подключите автомат, ток срабатывания которого меньше, чем у вводного автомата.

Вертикальные электроды могут располагаться не только по вершинам треугольника, но и быть вытянутыми в одну линию, что подробно показано в видео.

На один штырь

Метод заземления на один штырь предполагает использование модульно-штыревой системы, поскольку глубина заземления штыря достаточно большая. Достоинствами одноточечного способа заземления перед многоточечным состоит в следующем:

• используется минимальная площадь контура заземления;
• удобство и технологичность монтажа.

В состав комплекта модульно-штыревого заземления входят, кроме других элементов, стальные штыри, покрытые слоем меди и соединительные муфты из латуни. Для устройства заземления штыри забиваются на необходимую глубину, соединяясь между собой по высоте с помощью муфт.

Недостатком метода является большая глубина заземления. Забивать штыри, соединяя их между собой муфтами, придется на большую глубину, поскольку величина сопротивления растекания тока уменьшается по мере заглубления заземления.

Заземление на один штырь.

Способы заземления бойлера

Наиболее примитивным методом заземлить бойлер в помещении является проводное соединение корпуса с любой металлической деталью, конструкция которой уходит под землю. Подойдет для этой цели, например, батарея центрального отопления. В современных реалиях у жильцов все более популярными становятся пластиковые трубы, в этом случае необходимо проверить стояк, возможно именно он является цельнометаллическим

К тому же важно знать, что заземлять электроприборы на трубопровод и прочие металлические конструкции категорически запрещается, поэтому данный способ организации защиты мы настоятельно рекомендуем обходить стороной (показан на фото ниже)!

Клеммы для присоединения контакта для заземления присутствуют у большинства современных электроустановочных устройств. Это касается, например, розеток с «усиками», которые как раз и являются проводником для «земли». Чтобы сделать грамотное подключение водонагревателя необходимо:

1. Произвести установку розетки с контактом для заземления. Ее расположение должно превышать 80 см от уровня пола и полметра от самого бойлера.
2. В случае, если дом старый, в нем проведены двухжильные провода. Их необходимо заменить на трехжильные. Одна из жил должна иметь зелено-желтую изоляцию, именно ее правильно пускать на заземление. Провод идет до самого электрощита, который, в свою очередь, также должен быть заземлен.
3. Чтобы выполнить проведение нового кабеля своими руками, придется заново сделать штробу для него. Это трудозатратный процесс. Есть более простой выход с использованием кабель-каналов, однако применять его в квартире — не комильфо.
4. Отключив вводной автоматический выключатель, нужно присоединить нужные жилы к клеммам розетки (соблюдая цветовую маркировку проводов относительно «земли»)
5. Подключить оставшиеся выводы к электрощиту. При этом земля подключается на специальную шину.

Если проводка двухпроводная, как, например, в хрущевке, можно пустить третью жилу через кабель-канал, избежав тем самым необходимость штробления. Это позволит избежать грязи и объемной работы, но выглядеть будет не слишком правильно. Однако это один из часто реализуемых вариантов, когда кабель двухжильный.

Еще один эффективный способ, позволяющий заземлить бойлер — подключить на линию водонагревателя устройство защитного отключения либо дифференциальный автомат с номиналом 10 либо 30 мА (ток утечки). В этом случае, даже если нет заземления в квартире, при возникновении опасной ситуации удара током удастся избежать, так как сработает УЗО и вся линия будет отключена от сети. О том, как подключить УЗО в квартире мы рассказывали в отдельной статье. Про подключение дифавтомата мы также говорили отдельно.

Бывают случаи, когда жильцы используют водонагреватель в ванной только отключенным. То есть вначале вода нагревается, затем бойлер отключается, и только после этого уже используется нагретая жидкость. Способ имеет право на существование, но крайне неудобен – вода остывает, ее может не хватить на весь процесс мытья, да и есть риск забыть отключить нагреватель вовремя. Заземление решит все эти проблемы.

В качестве совета – нужно покупать водонагреватели наиболее высокого качества. Они имеют хорошую изоляцию трубчатого электронагревателя, что позволит свести на нет возможность пробоя. О том, как выбрать накопительный водонагреватель для дома, мы рассказали в отдельной статье.

Процесс подключения заземляющего контакта для бойлера на даче или в частном доме полностью аналогичен описанному для квартир. Исключением служит лишь то, что саму конструкцию, которая сможет заземлить, необходимо возвести самостоятельно и строго руководствуясь правилами установки электрооборудования. О том, как сделать заземление в частном доме, мы рассказывали в отдельной статье.

В заключение хотелось бы отметить, что необходимость грамотного подключения заземления для бойлера, как и любого другого мощного электроприбора, обусловлена в первую и главную очередь безопасностью. Именно заземляющий контакт водонагревателя спасет жильцов от потенциальной возможности возникновения трагедии, а также обеспечит безопасность с точки зрения ликвидации риска пожара. Не стоит играть с судьбой, проще заземлить бойлер и сделать свою жизнь спокойнее. Надеемся, наша пошаговая инструкция по заземлению водонагревателя в квартире и частном доме была для вас полезной и помогла самостоятельно выполнить монтаж заземляющего контура!

Наверняка вы не знаете:

• Как сделать заземление в квартире своими руками
• Для чего нужна система уравнивания потенциалов в ванной комнате
• Как выбрать УЗО для квартиры

Опубликовано: 18.04.2017 Обновлено: 06.09.2019

Как заземлить водонагреватель в квартире?

Заземление водонагревательных приборов нужно не только для обеспечения безопасности жизни и здоровья ваших близких, но и для того, чтобы устройство прослужило как можно дольше. При отсутствии заземления велика вероятность того, что произойдет замыкание фазы и утечка тока, к тому же стоит помнить, что вода, проходящая через нагревательный элемент, содержит в себе электрические заряды. (См. также: Как установить водонагреватель своими руками)

А если подключить водонагреватель к металлическим или металлопластиковым трубам, то он будет аккумулировать в себе блуждающие токи вкупе с зарядами. Такой процесс способен вызвать преждевременную коррозию стенок нагревательного устройства и вывод его из рабочего состояния.

Заземление водонагревателя в квартире происходит следующим образом:

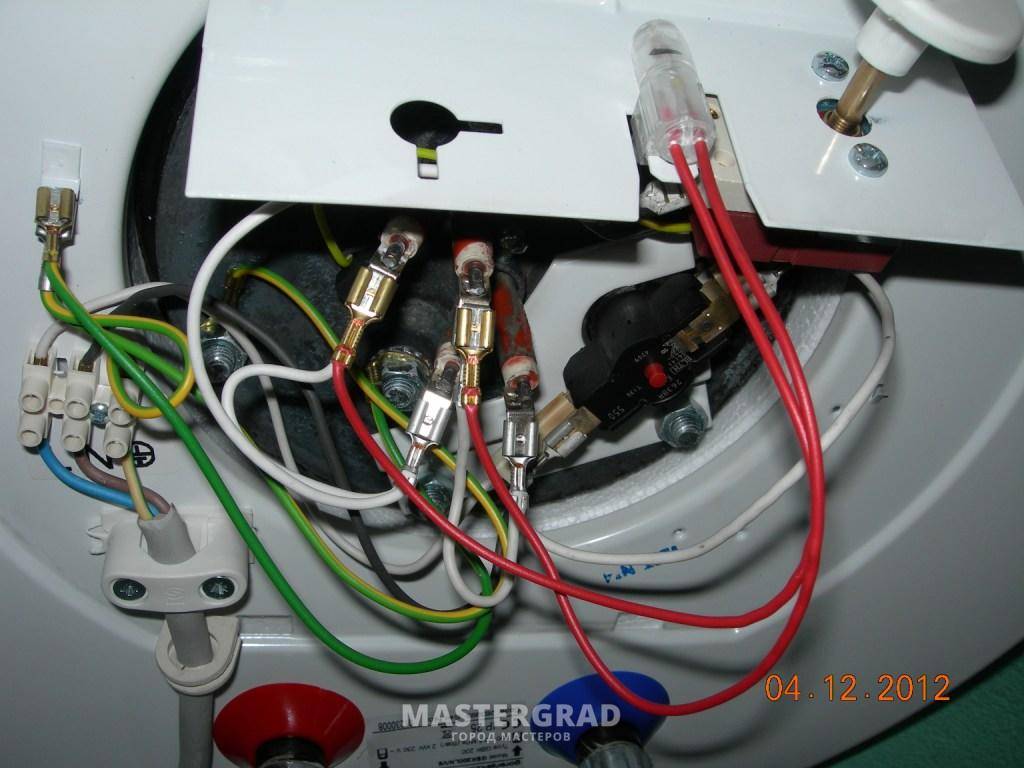

• Осмотрите корпус водонагревателя — практически каждое подобное устройство, работающее за счет электричества, имеет комплект для подключения заземляющей системы. Он включает в себя не только вилку, но гайку и шпильку с шайбами.

Проверьте электрическую сеть, ведущую от распределительного щита, расположенного на этаже, на предмет присоединения всех металлических деталей к системе заземления.

(См. также: Как выбрать электрический водонагреватель)

Установите розетку с заземляющим элементом на расстоянии не менее 50 см от будущего месторасположения водонагревателя. При этом учитывайте, что она должна находиться над уровнем пола не ниже, чем на 80 см.

• Проложите трехжильный кабель от распределительного щита до розетки. Жилы в проводе могут быть медными, рекомендуемое сечение – 1,5 мм. Если есть возможность – делайте скрытую прокладку кабеля, предварительно проштробив пол и/или стены. Однако, вполне допустимо протянуть его, заключив в специальный пластиковый желоб.

После того, как кабель будет протянут, расщепите на обоих концах жилы для того, чтобы присоединить их к клеммам распределителя и розетки.

(См. также: Какие водонагреватели самые надежные)

Теперь можно начинать процесс подключения розетки. Проводники кабеля различаются по цвету, поэтому будьте внимательны.

Обесточьте квартиру и подсоедините провода к розетке, соблюдая цветность.

Подключите проводники к распределительному щитку. Когда будете крепить заземляющий провод, используйте специальный болт.

После того, как все провода будут закреплены, включите распределительную автоматику и проверьте розетку индикатором на наличие напряжения в ней.

(См. также: Подключение накопительного водонагревателя своими руками)

Если же водонагреватель имеет отдельную систему заземления, то подключите провод непосредственно к специальному зажиму на его корпусе.

Монтаж накопительного нагревателя

Установка электрического бойлера

В случае с накопительными нагревателями временная установка не предусматривается. Вы, конечно же, можете подключить к выходу теплой воды обыкновенный шланг с лейкой, однако пользоваться подобным агрегатом будет категорически неудобно.

Схема подключения водонагревателя

Первый шаг. Выберите подходящее место для установки водонагревателя и проверьте стену.

Проточные модели имеют довольно малый вес. Накопительные же будут оказывать на стену гораздо более существенную нагрузку

Поэтому при выборе места для установки нагревателя нужно обращать внимание не только на степень удобства подводки труб, но и на прочность поверхности

Как установить накопительный водонагреватель

Как правило, нагреватели объемом до 200 л крепятся к стене. Баки большего объема предполагают исключительно напольную установку. Если нагреватель имеет объем свыше 50 л, его рекомендуется крепить исключительно к несущей стене.

Второй шаг. Подготовьте все необходимые приспособления для установки водонагревателя.

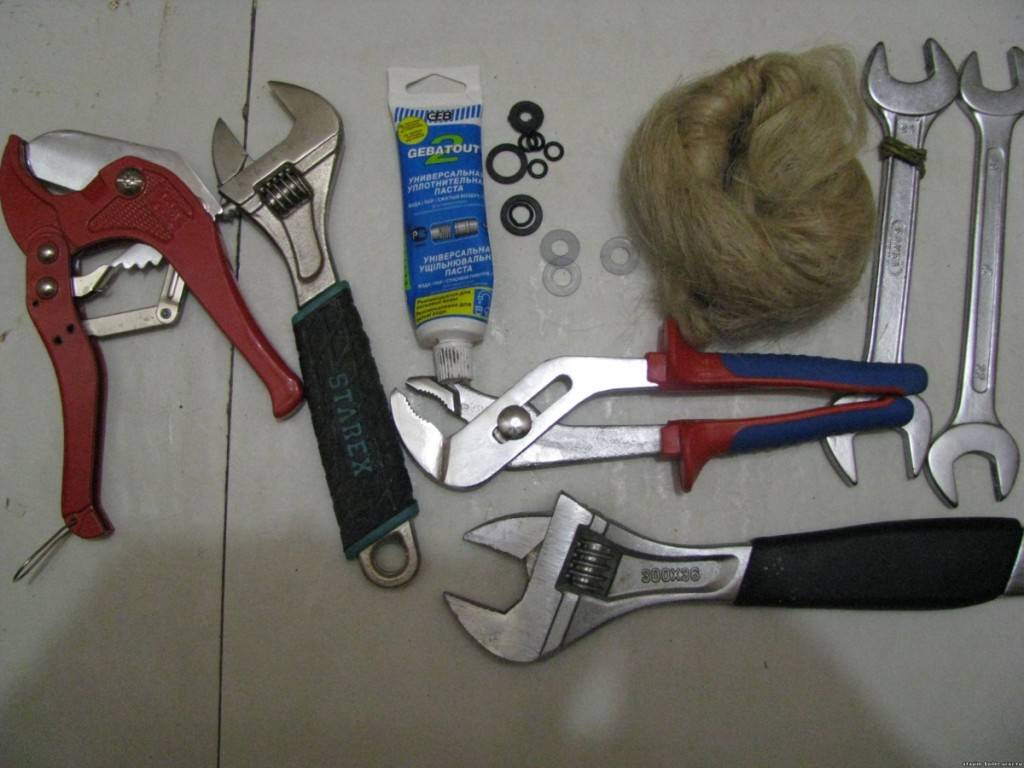

Материалы, которые Вам понадобятся

Вам понадобится:

• перфоратор (если стена бетонная) либо ударная электродрель (если стена кирпичная);
• маркер;
• рулетка для измерений;
• сверло для кафеля (если поверхность в месте будущего крепления нагревателя отделана плиткой);
• защитный клапан;
• лента ФУМ;
• дюбеля и крепежные крюки;
• строительный уровень.

При наличии требуемой разводки с предварительно смонтированными тройниками и запорной арматурой установка накопительного нагревателя выполняется в предельно простой последовательности.

Как установить бойлер

Первый шаг. Отступите примерно 150-200 мм от поверхности потолка и оставьте на стене метки для будущих отверстий. Благодаря такому зазору вы сможете удобно приподнимать водонагреватель для навешивания и снятия бака.

Второй шаг. Вооружившись дрелью (перфоратором) с подходящим сверлом сделайте в стене отверстия глубиной, соответствующей длине монтажных крюков.

Третий шаг. Забейте в подготовленные отверстия дюбеля, а затем вкрутите в них винты. Обязательно оставьте зазор для размещения крепежной планки водонагревателя.

Четвертый шаг. Установите бак на крепления.

Пятый шаг. Установите защитный клапан на вход холодной жидкости. С его помощью из системы будет удаляться чрезмерное давление. Трубку для слива лишней жидкости подключите к трубе канализации. Также эту трубку можно аккуратно ввести в бачок унитаза.

Шестой шаг. Подсоедините трубу холодной воды к входу водонагревателя. Вход маркируется синим. Подключение выполняйте исключительно через защитный клапан. На выход (маркируется красным) подсоедините трубу вывода готовой горячей жидкости.

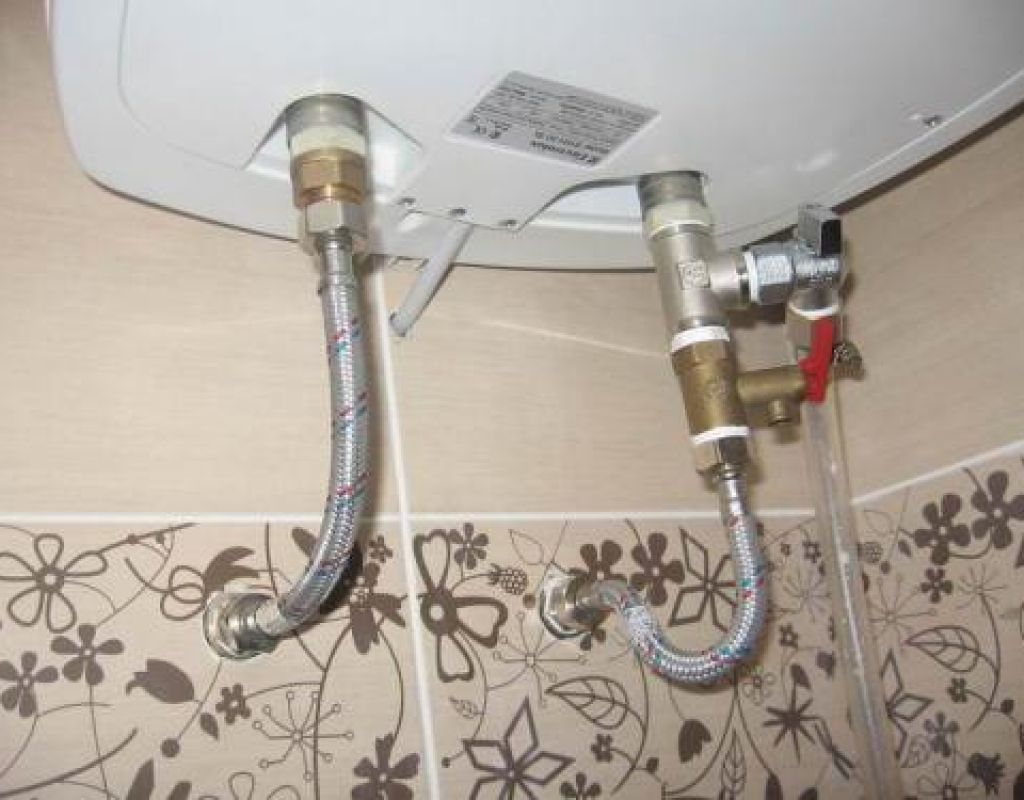

Установка водонагревателя

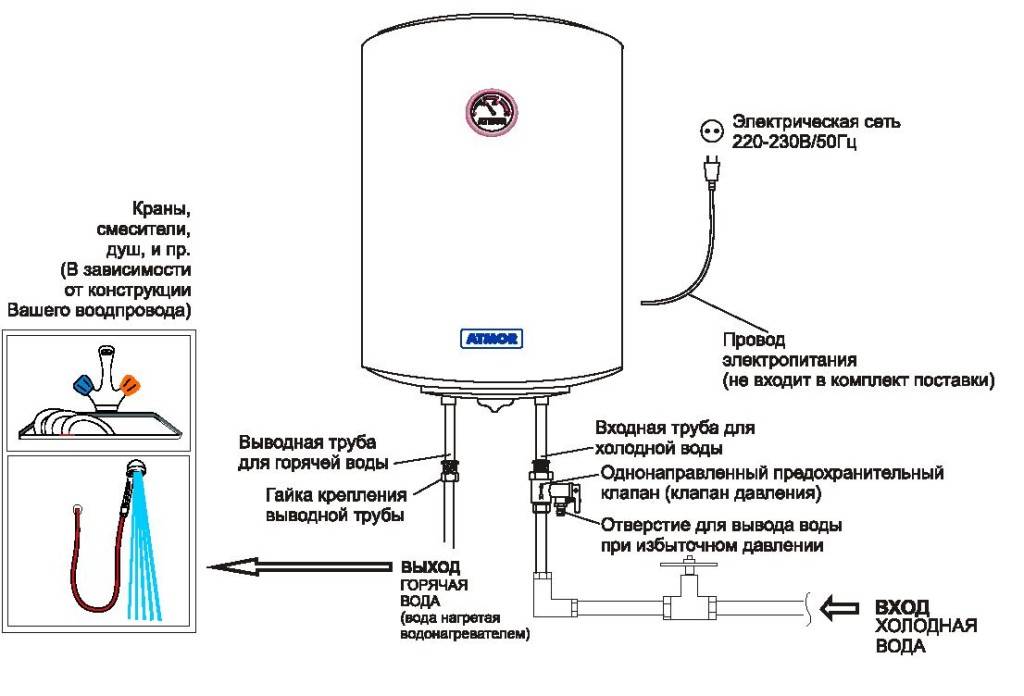

Типовая схема установки накопительного водонагревателя

Еще раз обратите внимание на важность предохранительного клапана. Без наличия такого приспособления бак может серьезно повредиться либо даже разорваться по причине чрезмерного повышения давления в процессе приготовления горячей воды

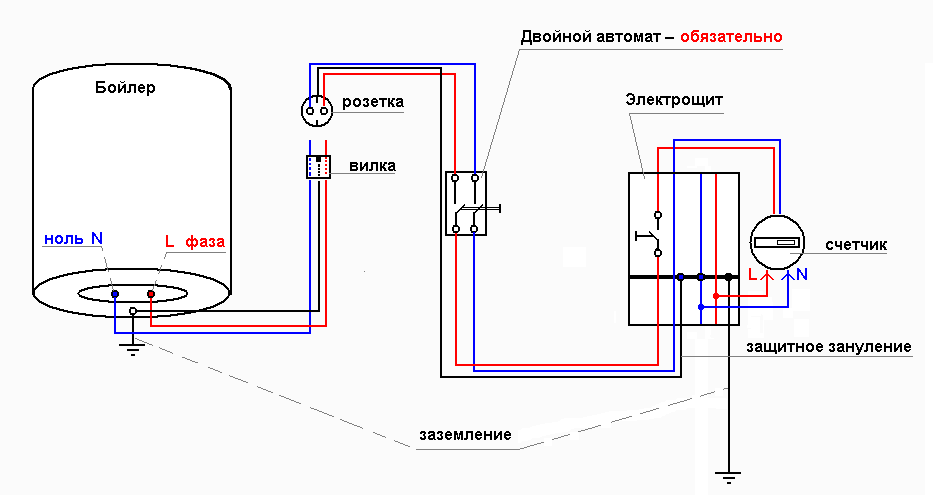

Схема подключения бойлера к сети своими руками

При наличии же защитного клапана лишнее давление будет попросту стравлено и устройство продолжит работать в нормальных условиях. Также с помощью предохранительного клапана вы сможете быстро и удобно сливать из нагревателя воду при необходимости выполнения работ по обслуживанию и ремонту оборудования.

Таким образом, установка водонагревателя не отличается особой сложностью. При желании вы можете самостоятельно выполнить установку и подключение накопительной модели либо проточного нагревателя. Достаточно лишь следовать положениям представленного руководства и все обязательно получится.

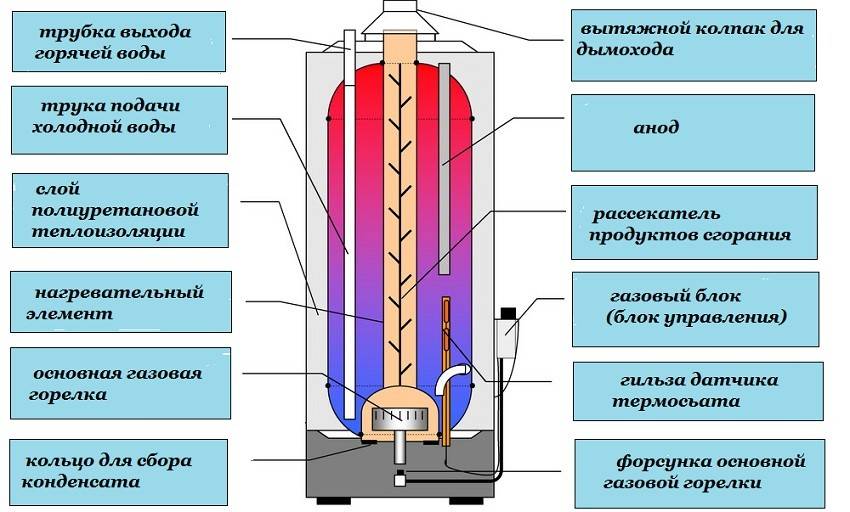

Схема газового водонагревателя
