Как подключить розетку
Для удобства провода для розетки должны выступать на 50 – 80 мм. Чтобы будущая розетка стояла ровно, периодически пользуйтесь уровнем.
1. Сперва отметим карандашом место, где будет стоять розетка, предварительно поместив ее в коробку или специальное углубление (если Вы решили ставить розетку без коробки).

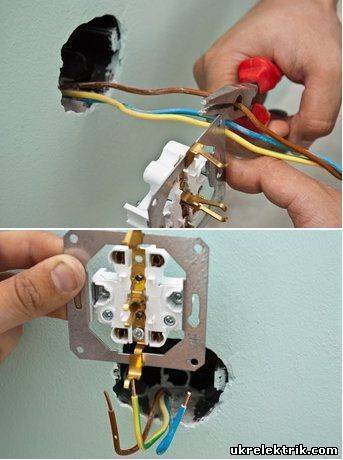

2. Аккуратно вытаскиваем провода, концы которых зачищаем от изоляции на 10 мм
Обратите внимание на то, что провода не должны переплетаться между собой
3. Мы рассматриваем подключение современной розетки с тремя жилами, одна из которых является заземлением, вторая – фазой, а третья – нулевым проводом.
Розетка с внутренним блоком имеет три клеммы. К этим трем клеммам и нужно подсоединить три жилы розетки.
4. Внутренний блок розетки на лицевой стороне имеет монтажные винты. Если поочередно вкручивать эти винты отверткой, то имеющиеся на розетке внешние лапки начнут разводиться и упираться в пластиковую коробку либо непосредственно в стену (смотря, что конкретно у Вас).
Таким образом прикрепляем внутренний блок согласно ранее сделанной разметке.
Внимание! Вкручивать монтажные винты на лицевой стороне внутреннего блока розетки следует поочередно, тогда вся конструкция будет закрепляться равномерно. Cовременные розетки все реже делают на основе вышеописанных фиксирующих лапок. В последнее время предпочтение отдают розеткам, корпус которых закрепляют на внутренней пластиковой коробке
В последнее время предпочтение отдают розеткам, корпус которых закрепляют на внутренней пластиковой коробке
Cовременные розетки все реже делают на основе вышеописанных фиксирующих лапок. В последнее время предпочтение отдают розеткам, корпус которых закрепляют на внутренней пластиковой коробке.
5. Все, что теперь нужно сделать – это защелкнуть защитную окантовку или корпус розетки, а также закрутить винтами, если они имеются.
Как правильно выбрать розетку
При выборе розетки следует учитывать несколько параметров:
- Материал, из которого изготовлено изделие. Самым надёжным корпусом считается керамический. Он практически не подвержен коррозии, хорошо справляется с нагреванием.
- Разновидность металла. Лучшими среди представленных в продаже являются детали из нержавеющей стали.

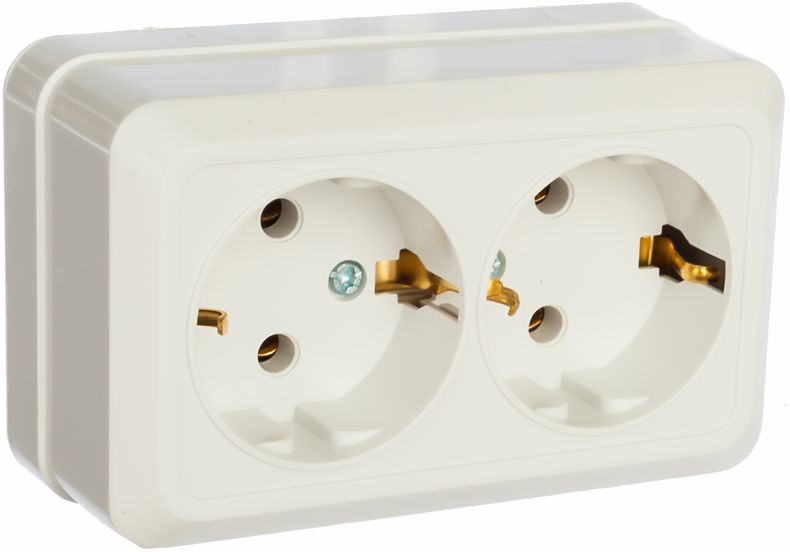

- Мощность розетки. Специалисты советуют покупать двугнёздные изделия, их мощность – 16 А.

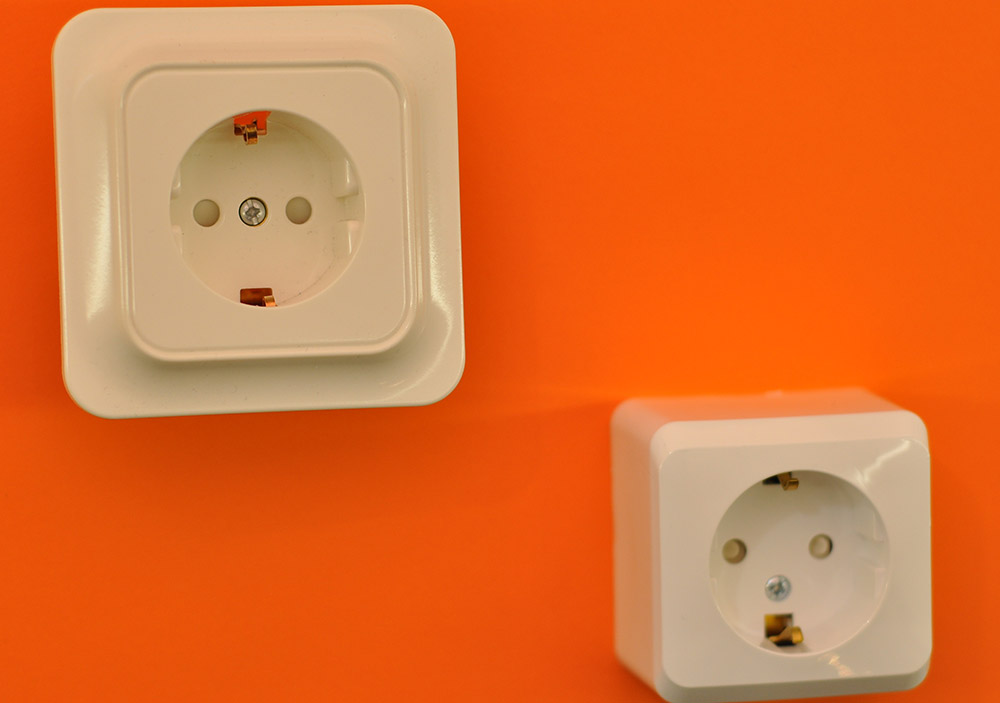

- Тип розетки: внешний или внутренний. Предпочтение стоит отдавать второму варианту. Он позволяет экономить пространство. Однако, внешние розетки легче и быстрее монтировать.
Выбирая изделия, можно учитывать также их дизайн, цвет. Они должны подходить к оформлению помещения.
Конструкция и составные элементы
Чтобы основательно разобраться, как правильно установить новую розетку у себя дома, надо немного изучить ее составные элементы. Все розетки продаются в уже собранном виде. Поэтому при ее монтаже придется все самому раскручивать.
Основные составные элементы розетки – основание, токопроводящая часть, декоративная лицевая панель. Основание изготавливают из керамики или высококачественного пластика. К нему крепятся все элементы – токопроводящие детали и лицевая накладка.
Более надежными считаются керамические основания, но они требуют особенно аккуратного монтажа, ведь в случае повреждения придется покупать новую розетку.
Декоративная накладка предназначена для того, чтобы спрятать все рабочие элементы. Она служит надежным изолятором рабочей части от внешнего воздействия. Некоторые модели предусматривают возможность простой замены этой части розетки.
Знакомство с внутренним устройством розетки поможет полнее разобраться с процессом ее правильного подключения
Рабочая часть розетки состоит из пружинных контактов и клемм, к которым подключаются электрические провода. Одним из важных контактов служит заземляющий.
Токопроводящие элементы изготовлены из латуни или бронзы. Последние лучше, но встречаются крайне редко. Поэтому следует выбирать варианты из луженной латуни – они надежнее обычных латунных, лучше паяются и дольше служат.
Дизайнерские розетки позволяют сделать интерьер своего жилища незабываемым. Их необычное исполнение привносит свою изюминку
Конструкция розеток
Подключение розетки задача несложная, но все-таки требует некоторых знаний об их устройстве.
Устройство однофазных розеток:
- Керамический или пластмассовый корпус. На его основании размещаются силовые и заземляющие контакты с зажимами, а также к нему привинчены крепления розетки к стене.
- Крышка с отверстиями для штырей вилки.
Крышка может быть монолитной или вставляться в декоративную рамку.
При монтаже рамка плотно прижимается к стене, закрывая место установки.
- Распорные фиксаторы в виде острых стальных лапок, которые при закручивании установочного винта раздвигаются и надежно закрепляют корпус в подрозетнике, препятствуя его смещению при вставлении и выдергивании вилки.
- Суппорт – это стальная оцинкованная квадратная пластина, привинченная к корпусу.
В суппорте пробито несколько отверстий для крепления розетки к стене или подрозетнику. При наличии суппорта фиксаторы не нужны.
Выполнение монтажных работ
Первым делом вы должны смонтировать подразетник, который выполнен из пластика и предназначен для фиксации розетки в стене. По способу монтажа различают два типа подрешетников: для бетона и гипсокартона.
Если вы собираетесь монтировать подразетник в гипсовую стену, то зафиксировать его вы можете при помощи саморезов и пластиковых зажимов. Во время монтажа такого устройства вы должны помнить, что провода необходимо протянуть до необходимого места, перед тем как приступать к установке гипоскартона. Используя уровень и карандаш, определите центр розетки и на этом месте высверлите круг диаметром в 68 миллиметров. В полученное отверстие поместите подразетник, вытяните провода, а затем закрутите саморезы и зафиксируйте зажимы.
Если же вы хотите монтировать подразетник в бетонную или кирпичную стену, вы должны будете заранее подготовить отверстие под него, а затем заделать его алебастром или иным аналогичным материалом.
Порядок ваших действий при монтаже подразетника в бетон:
- Выполнение штробления стены под электропроводку. Для этого можно применить болгарку, перфоратор или штроборез. Штробу выполнять нужно строго по вертикальной или горизонтальной линии, а ее ширина и глубина должна быть не больше 25 миллиметров, а длина – не больше трех метров.
- Штробление отверстия под подразетник. Оно должно иметь такие размеры, чтобы подразетник входил в него свободно.
- Прокладка и вмораживание проводки. Не забудьте на этом этапе работ оставить свободный конец с длиной не меньше 10 сантиметров.
- Монтаж подразетника, заведение проводов и вмораживание подрозетника.
Только после выполнения чистовой работы вы должны задумываться над тем, как подключить розетку с заземлением.
Выполнять свои действия вы должны в следующем порядке.
Первым делом вам предстоит зачистить провода, которые выходят из подрозетника, от изоляции. Затем снять крышку с основания, открутить центральный винт и вставить его в подрозетник. После чего выровнить гнезда по горизонтали, не забывая при этом наметить отверстия для боковых шурупов.
Далее вы должны будете вынуть основание у розетки и прикрутить провода к клеммам основания. При наличии только входящего провода в первую очередь присоедините заземление, затем нулевую фазу, а после оставшуюся фазу. При наличии выходящих и выходящих проводов, жилы должны присоединяться попарно. После того как данные действия будут выполнены, уложите провода в подразетник и прижмите основание розетки, а затем закрутите винты фиксаторов. Теперь осталось поставить крышку на основание розетки.
Что касается декоративной рамки розетки, то ее лучше всего будет установить после того, как вы завершите процесс отделки стен в помещении, в котором устанавливалась розетка с заземлением. Если вы планируете в ряд установить несколько розеток, то последующие ваши действия должны быть выполнены аналогичным образом, а также вам на помощь в этом случае придет розетка двойная с заземлением.
Ошибки при проведении розетки
И хотя проведение дополнительной розетки является несложным заданием, новички часто допускают ошибки. Такое досадное недоразумение, как неправильный монтаж новой электроточки, способно обернуться крупными неприятностями.
Поэтому важно обратить особое внимание на наиболее распространенные ошибки и постараться их избежать. Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может
В противном случае о корректной работе и речи быть не может
В противном случае о корректной работе и речи быть не может
Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может.
Во-вторых, желательно использовать провода из одного материала – если розетка запитана медным проводом, то вторую от нее следует проводить тоже с применением медного провода такого же диаметра.
Галерея изображений
Фото из
Клеммник винтовой конструкции
Клеммник ВАГО пружинного типа
Колпачок СИЗ для крепления скрутки
Зажим-разветвитель ВАГО
Третья ошибка, допускаемая при самостоятельном подключении – нарушение очередности присоединения проводов. Чтобы этого не произошло, нужно четко разобраться с назначением каждого и правильно определить место его крепления.
Для удобства желательно перед покупкой новой розетки посмотреть старую, разобрав ее. Это делается строго после отключения питания от электросети.
Следует обратить внимание на наличие заземляющего провода – если его нет, что часто встречается в хрущевках и прочих домах старой постройки, то и провод для новой розетки лучше брать без земли. Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки. Здесь, не имея опыта, достаточно сложно найти баланс
Здесь, не имея опыта, достаточно сложно найти баланс
Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки. Здесь, не имея опыта, достаточно сложно найти баланс.
Поэтому, чтобы минимизировать объем предстоящих работ, желательно провести репетицию по подсоединению проводов на запасном отрезке проводов. Для проверки качества скрепления можно использовать лампочку.
Можно подобрать наиболее удобный вариант скрепления проводов между собой – покупать нужно оригинальные клеммники или другие изделия, опасаясь подделок
Пятая ошибка – когда провод пустили по диагонали. Это недопустимо, да и стандартами проведения электропроводки такое запрещено – провод следует прокладывать вертикально. Хотя домашние умельцы способны еще и не на такое.
Не следует так поступать – если будет проводиться через пару лет косметический ремонт, то обнаружить точное место прохождения провода будет крайне проблематично и его можно случайно повредить.
Закреплять провода в контакте рабочего механизма также следует качественно. Для этого пригодится отвертка
Шестая ошибка, а точнее, неприятность – это неудачно подобранный дизайн декоративной накладки розетки. Этот момент на работоспособности механизма никак не скажется – только будет бросаться в глаза, выбиваясь из общей концепции дизайна комнаты.
Чтобы избежать такого диссонанса, следует заранее подобрать наиболее подходящую модель, способную гармонично вписаться в имеющуюся стилевую композицию.
Выбрать подходящую по цвету и форме модель розетки сейчас несложно – производители наперебой предлагают самые изысканные варианты
Важно, чтобы изделие не оказалось подделкой. Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок. Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно
Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно
Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок. Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно.
Примеры опасной реализации заземления
Но, как было отмечено в начале статьи, помимо трудоемкой процедуры устройства контура заземления вы можете встретить и другие предложения, не только неэффективные, но и несущие угрозу жизни и здоровью человека. Рассмотрите наиболее частые из них и чем же они так опасны:
- Соединение заземляющих контактов розеток с нулем в квартире – при этом возникает угроза поражения электрическим током в случае обрыва нуля. Так как путь протекания тока будет отсутствовать, а потенциал перейдет на корпус якобы заземленных устройств.
- Подключение заземления на систему отопления или водопроводный стояк – в случае нарушения изоляции все радиаторы в доме или водопроводные трубы окажутся под напряжением. Заземление на систему отопления
В такой ситуации электротравма угрожает не только жильцам квартиры, организовавшим такое заземление, но и проживающим во всем доме. Из-за масштаба угрозы подобные действия категорически запрещены нормами ПУЭ п.1.7.110.
Подключить провод к арматуре ближайшей опоры ВЛ – часто встречается при расположении линии вблизи дома. При этом мало кто учитывает опасность перехода потенциала от линии на арматуру опоры при нарушении свойств изолятора, перенапряжениях и других авариях.
Все вышеперечисленные способы и им подобные угрожают не только вам, но и окружающим людям. Поэтому никогда не соглашайтесь на подобные способы заземления квартиры и не пытайтесь реализовать их самостоятельно.

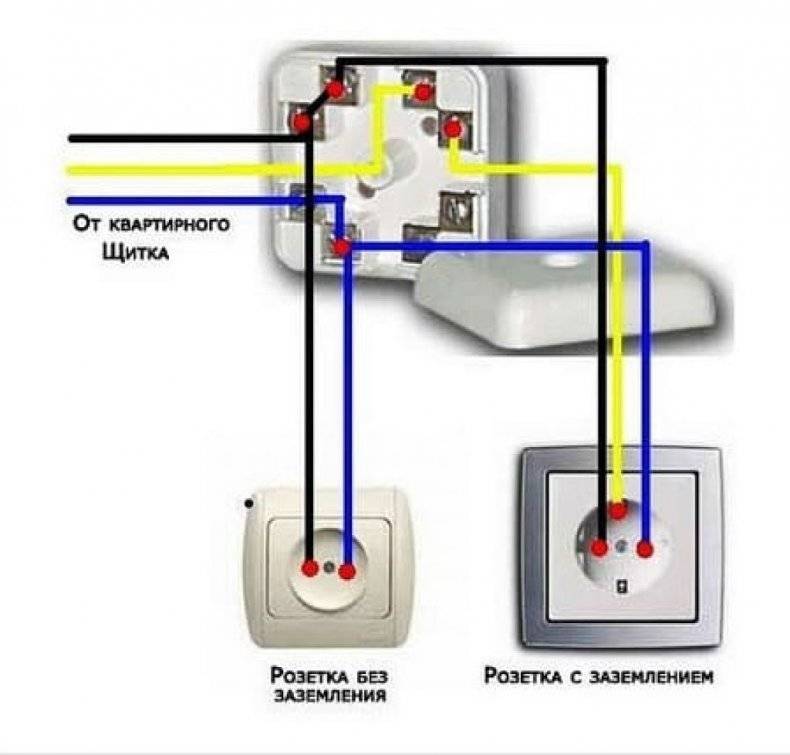

Как подключить розетку с заземлением
Заземление розетки
Зануление и заземление электроустановок
Что такое заземление
Заземление в частном доме
Системы заземления TN-C, TN-S, TNC-S, TT, IT
Зачем нужно заземление
В инструкции по эксплуатации каждого электроприбора четко указано, что его нельзя использовать без заземления. Основная цель заземления — обеспечить устойчивость сложного оборудования и защитить его от поражения электрическим током.
Согласно ПУЭ п. 1.7.6, заземление — это преднамеренное соединение одного из элементов электроустановки с контуром заземления. Он предназначен для отвода вредных и не вредных токов на землю через защитный проводник.
Если раньше в многоквартирных домах устанавливались двухполюсные кабели, то сегодня обязательным является использование трехполюсных кабелей.
В старой системе «нейтральный проводник» частично являлся заземляющим проводником. Нейтральный проводник подключался к металлическому корпусу электроприбора и в случае перегрузки брал на себя функцию защитного заземляющего проводника.
Предполагалось, что в случае перегрузки ток будет протекать через одну из фаз и вызовет короткое замыкание, так что выключатель или предохранитель отключит сеть.
Это упрощало электромонтаж, но несло риск поражения электрическим током.
В старой системе TN-C отсутствует проводник защитного заземления. В таких случаях для заземления в квартирной распределительной панели требуется заземляющий стержень. Если заземляющий стержень отсутствует, все распределительные панели должны быть соединены вместе и вся группа должна быть подключена к системе заземления дома — т.е. повторное заземление (+)
Не подключайте приборы с металлическим корпусом без заземления. Например: плита, микроволновая печь или электрическая духовка. В случае короткого замыкания, истончения или частичного пробоя изоляции кабелей в раме может произойти электрическое замыкание.
Если на токопроводящий элемент подается напряжение, защитный проводник проводит напряжение дальше на землю.
Не менее опасно использовать без заземления приборы, контактирующие с водой во время работы, например, посудомоечные машины или бойлеры.
Тип и конструкция заземляющего контакта зависит от модели. У американских марок он выполнен в виде отверстий с прорезями по бокам. Французские марки имеют дополнительную третью клемму.
Согласно действующим нормам, новые здания с системами TN-S или TN-C-S оснащены обязательным заземляющим защитным проводником на однофазных и трехфазных (+) системах питания.
Однако наиболее распространенными на рынке являются заземляющие розетки немецкого типа. Они имеют выступающие металлические части по бокам.
Структура заземляющей розетки состоит из трех контактов: «фаза», «нейтраль» и «земля». При нахождении розетки под напряжением в первую долю секунды касаются контакты «земля», затем контакты «фаза» и «0». Такая последовательность гарантирует полную защиту.
Зачем нужно заземление в розетке
Все находящиеся в наших домах бытовые электроприборы подлежат заземлению в соответствии с требованием техникой безопасности. Заземлять следует металлические элементы электроприборов и электрооборудования, на которое может быть случайно подано напряжение: при коротком замыкании, нарушении изоляции проводов и др.
К примеру, это значит, что к любому бытовому прибору должен быть подсоединен заземляющий проводник, который при его попадании на металлический элемент такого прибора отведет напряжение на землю.
В производственных зданиях так и делают: по помещению от контура заземления осуществляют прокладку заземляющего проводника (металлической шины или кругляка), а от него к металлическому корпусу электрооборудования также прокладывают заземляющий проводник уже меньшего сечения (в наиболее частых случаях – медный провод).
Чтобы узнать, имеется ли заземление в электрощите, который расположен на лестничной площадке, надо обратиться к электрику, обслуживающему ваш дом. Но предположим, что это уже так. Разумеется, наличие отдельной линии розеток в вашей квартире, которая запитывалась бы от отдельного автовыключателя в электрическом щите, является наилучшим вариантом.
Ведь в таком случае следует просто проложить третий заземляющий провод от электрощита к каждой розетке в квартире, превратив двухпроводную электропроводку в трехпроводную – фаза, ноль и земля. При вводе же новой линии электропроводки необходимо сразу использовать трехжильный кабель – фаза, ноль и провод заземляющий.
При отсутствии в вашей квартире отдельной линии розеток нужно от электрощита провести к каждой по отдельности розетке (к электроплите, к стиральной машине и так далее) заземляющий проводник.
Что такое заземление
Под заземлением понимают намеренное соединение электрической установки или точки сети с заземляющим устройством. Розетки в частных домах, квартирах и на предприятиях давно являются заземленными. Раньше такие устройства называли «евророзетками» — технология зародилась в Европе.
Реализуемые в магазинах розетки имеют три клеммы — фазу, ноль (нейтраль), землю (трехполюсные устройства).
Проводка в новостройках делается трехжильной по требованиям безопасности. Двухжильная проводка осталась в старых квартирах, на дачах, но и она активно заменяется современной. Разница между старыми и новыми розетками — в наличии третьего провода «земля».
Предназначение заземления — в снижении опасности короткого замыкания и обеспечении комфортных условий жизни человека. У каждого электроприбора есть корпус и изоляция электрических проводов, они не дают электрическому току нанести вред человеку.
При нарушении целостности изоляции есть риск появления напряжения, способного вызвать электрический удар. Заземление не допустит таких последствий. Достоинством розетки является то, что заземляющие контакты первыми начинают работать, позже включаются проводящие ток элементы.
Если в сети есть неполадки, электроснабжение изделия будет прекращено. Поставить изделие с заземляющим контактом — значит защитить электроприборы от скачков напряжения, которые могут повредить технику.
Заземление и зануление: в чем разница
Одна из распространенных ошибок монтажа – когда подключение розетки с заземлением выполняют посредством задействования «0» двухпроводной сети. Этот способ на языке электриков именуют как «зануление». При его реализации «0» применяют в качестве и защитного и нулевого рабочего контакта.
Так к примеру в случае пропадания «0» в результате того же обрыва кабеля на вводном щитке или необдуманных действий неквалифицированного «умельца» в момент включения прибора цепь замыкается. Но при этом на нулевом проводе, который по сути не связан с землей, возникает такое напряжение, как и на фазном. Как следствие, электроустановка, заземленная посредством зануления и оказавшаяся под напряжением, передает его человеку.
Самый благоприятный исход в этой ситуации, если произойдет замыкание, которое спровоцирует автоматическое отключение – «выбивание автомата». Иначе результат такого зануления может стать трагическим.
Стоит учитывать и тот момент, что согласно технологии монтажа внутриквартирной электропроводки на вводе устанавливают пакетники или двухполюсные автоматы, которые производят коммутацию как «фазы», так и «0». Согласно принятым нормам в цепи, где имеется коммутационный аппарат, запрещено использовать нулевой проводник в качестве защитного.
Как нельзя подключать
Нужно учитывать опасность подключения розетки с заземлением на двухжильном проводе. Некоторые считают, что достаточно так называемого зануления – подсоединения контакта заземления к «нулю». Так делать нельзя!
- Во-первых, в случае пробоя с «фазы» на «ноль» ток пойдёт и по проводу заземления, и под напряжением окажется корпус электроприбора, которого может коснуться человек. Это означает в лучшем случае полноценный удар током 220 В.
- Во-вторых, провода в двухпроводных сетях никак не маркированы. И электрик, например, от компании распределительных сетей, осуществив какие-то профилактические работы, может подсоединить «ноль» (вкупе с проводом заземления) вместо «фазы». Результат будет тем же, что и в первом случае.
Когда запрещено подключать заземление к розеткам
В некоторых случаях подключение розетки с заземлением можно встретить посредством использования нулевого проводника двухпроводной сети и в качестве рабочего нуля, и в качестве защитного, то есть посредством перемычки в розетке с клеммы рабочего нуля на защитный контакт. Однако такой вариант «заземления» нарушает требования определенных пунктов ПУЭ.
Также, на вводе в квартире обычно имеется двухполюсный автомат, пакетник или другой аппарат, производящий коммутацию как фазы, так и ноля. Но необходимо знать о запрещенности коммутации в случае использования нулевого проводника в качестве защитного. То есть, формальная сторона вопроса состоит в том, что в качестве защитного не может быть использован проводник, в цепи которого имеется коммутационный аппарат.
Необходимо учитывать опасность такой розетки с заземлением, которая объясняется некоторыми факторами.
Во-первых, в случае нарушения целостности нулевого проводника в любом месте, под фазным напряжением окажутся корпуса электроприборов. Ситуация усложняется и тем, что работа электроприемника при обрыве нулевого провода прекращается, и он выглядит обесточенным, то есть безопасным.
Во-вторых, жилы проводов в щитке в старых зданиях с двухпроводкой как правило не отличаются по цвету. В связи с чем любой специалист по электрооборудованию, осуществляющий работы в щитке, может переключить местами ноль и фазу, вследствие чего корпуса электрических приборов тоже окажутся под напряжением.
Если заземление в доме нет, а проводка уже проложена трехжильным проводом, куда подключать третью жилу? В этом случае при подключении просто задействуйте только две жилы в кабеле, третью (заземляющую желто-зеленую жилу) заизолируйте и оставьте на будущее, будет резервом на случай повреждения одной из жил.
Как поставить ряд розеток с заземлением рядышком
Монтаж двух розеток рядом
Черновая отделка ведётся так, что подрозетники уже стоят в стене. Настоятельно рекомендуется крепёжные винты оставить прямо в них. Чтобы в резьбу не набились отделочные материалы при ремонте. Под розетки согласно электрическому проекту оставляются ниши в стене, куда монтажники заделывают подрозетники. Теперь уже оштукатурено или оклеено обоями, видим стройный ряд круглых отверстий.
По правилам вывод кабеля сюда делается единственный. Это подсказывает здравый смысл. Глупо вести на любую розетку с заземлением по целому проводу. Просто берётся расчётная потребляемая мощность, определяющая сечение жилы, способное выдержать натиск движущихся электронов, бьющихся о молекулярную решётку и выделяющих массу тепла. В идеале диаметр меди не позволяет изоляции перегреться. Требуется взять штангенциркуль или проект электрификации квартиры и определить сечение по меди (алюминий сейчас уже не кладут).
Аналогичным проводом, как лежащий в стене, прокладываются шлейфы. Розетка на задней части корпуса обязана содержать не 2, а четыре контакта фазы и нуля, плюс контура заземления, спаренные взаимно. Если у розетки не так, допустимо заделать две жилы в единую клемму, это не лучший вариант. При плохом контакте место стыковки начнёт греться, возможен пожар. Лучше пойти в магазин и купить проходную розетку с заземлением, с удвоенным количеством контактов. Последняя в ряду на стене допустима типичная.
Провод шлейфа с обеих сторон освобождается от изоляции, зачищается отдельно любая жила приблизительно на полтора-два сантиметра.
