Заглянем в теорию
Рассмотрим пример – схема заземления с одиночным вертикальным заземлителем, забитым в землю. С ним соединён металлический корпус электроприбора, где произошло короткое замыкание – фаза соединилась с корпусом. При этом исходные условия: замыкание «металл – на металл», без учёта сторонних факторов, поэтому сопротивлением в точке контакта можно пренебречь. Сопротивление заземляющего проводника от прибора до земли тоже не учитываем, так как оно незначительное, когда используется достаточно большое сечение.
Далее при условии, что грунт вокруг заземлителя считаем однородным во всех направлениях, то и ток будет уходить в землю одинаково в этих же направлениях. При этом наибольшая плотность тока будет у самого заземлителя. Чем дальше от заземлителя, тем больше уменьшается его плотность. В итоге получается, что на пути тока сопротивление его движению с увеличением расстояния от заземлителя всё более уменьшается, потому что он проходит через постоянно увеличивающееся «сечение» проводника – земли. И напряжение, которое снижается на пути этого тока по закону Ома: самое большое на самом заземлителе, а при удалении плавно убывает. А на каком-то расстоянии от заземлителя напряжение станет пренебрежимо мало – приблизится к 0. Точка с таким напряжением – точка нулевого потенциала. По сути эта точка нулевого потенциала и есть та самая земля, с которой связан корпус электроприбора.
Сопротивление заземляющего устройства, это не электрическое сопротивление его металла – оно низкое, это не сопротивление между металлом штыря и землёй – при соблюдении определённых условий оно тоже небольшое. Это сопротивление земли между штырём и точкой нулевого потенциала.
Всё это отображается формулой Rз : Uф / Iкз. То есть – сопротивление заземляющего устройства будет равно фазовому напряжению, пришедшему на корпус, поделённому на ток короткого замыкания. На этой формуле всё и завязано.
Но параметров сопротивления одиночного заземлителя скорее всего будет недостаточно, чтоб организовать контур заземления, соответствующий требованиям ПУЭ. Как всё привести в соответствие? Площадь заземляющего электрода имеет решающее значение, поэтому самое очевидное решение – нужно забить рядом ещё один электрод. Но если забить их в непосредственной близости, то ток растекается, как и прежде, ничего не меняется. Для того чтоб поменять конфигурацию растекания нужно разнести заземляющие электроды подальше друг от друга. В этом случае получается разделение тока между ними – он стекает с каждого из них.
Однако существует зона, где они пересекаются. Получается, что это не простое параллельное соединение двух сопротивлений, за исключением примеров, когда заземлители очень далеко друг от друга. Но это очень непрактично, для реального устройства заземления потребуются огромные площади. Поэтому при расчётах удаления заземляющих электродов используют поправочные коэффициенты, которые учитывают их взаимное влияние – коэффициент экранирования.
Чтобы ещё уменьшить сопротивление контура заземления, нужно увеличить глубину погружения электрода, то есть увеличить его длину. Ведь чем длиннее заземлитель, тем больше площадь, способствующая растеканию тока. Этот эффект широко используется при изготовлении омеднённых штырей для комплектов заземления. Они забиваются в землю друг за другом соединяясь резьбовыми муфтами в единый электрод. При этом достигается нужная для параметров заземления глубина.
Соединяя электроды заземления горизонтальной связью, ещё снижается общее сопротивление заземляющего устройства
Влияние связи тоже учитывается, также принимаются во внимание, что её экранируют вертикальные электроды
Получается система из нескольких элементов, зависящих друг от друга:
Расстояние между вертикальными заземлителями.
Их количество.
Важно, на какую глубину они забиты.
Форма – прут, труба, уголок. Это разная площадь прилегания к земле.
Форма и длина горизонтальной связи.
То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно
Остальные параметры для расчёта берутся из следующих понятий и величин
То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно. Остальные параметры для расчёта берутся из следующих понятий и величин.
Заземление компьютера в квартире
В старых многоэтажных домах распределение электропитания по потребителям реализовано по схеме TN-C, в которой не предусмотрен отдельный проводник заземления. В такой системе в роли защитного и рабочего заземления выступает единственный провод PEN. Подводка электроэнергии к квартирным электрощитам выполняется кабелем с четырьмя жилами: три фазовых проводника и один нулевой. Заземление нуля осуществляется на распределительной подстанции. В квартирах проводка проложена двухжильным проводом и розетки не имеют заземления.
Как заземлить компьютер в квартире, расположенной в таком доме? Все достаточно просто! Конечно, можно создать индивидуальный контур заземления или демонтировать старую проводку и заменить ее на новую трехжильную, но это дорогостоящее мероприятие. Проще всего проложить дополнительный проводник от квартирного электрощита до места расположения компьютера. Это самый часто используемый способ заземления не только компьютера, но и любой бытовой техники. Алгоритм выполнения работ по такому методу будет выглядеть следующим образом:
- прокладываем кабель заземления (желательно многожильный медный большого сечения) от компьютера до квартирного распределительного щитка;
- в электрическом щите находим место, где множество проводников прикручено к его металлическому корпусу;
- с помощью самореза или болта закрепляем конец заземляющего кабеля на корпусе электрического щитка в свободном месте;
- соединение должно быть надежным, поэтому место монтажа и конец провода необходимо тщательно зачистить;
- после всех этих операций можно заземлить компьютер двумя способами: закрепить заземляющий кабель на корпусе устройства или присоединить к контакту розетки.
Подключить заземляющий провод к корпусу системного блока можно двумя способами: используя резьбовое соединение, размещенное на шасси устройства, или через разъем GND, специально предназначенный для этих целей. Заземление компьютера через розетку с подключением «земли» к специальному контакту будет наиболее грамотным, с технической точки зрения, вариантом. В любом случае какой бы способ вы ни выбрали, ваш компьютер будет заземлен в соответствии с требованиями ПУЭ.
Защита от помех
Помехи в информационное оборудование «прилетают» от разных источников: замыкания в линиях питания, близкие удары молнии, работа рядом расположенного мощного оборудования. Электромагнитные импульсы помех накладываются на импульсы «полезных» данных и вызывают ошибки в передаваемой информации и зависание оборудования.
Основной способ защиты от помех там, где применяется заземление — экранирование. Экранирование кабеля оболочкой и экранирование оборудования металлическими корпусами. Экран заземляется. Кабель экранируют оболочкой, а оборудование — металлическими корпусами. Затем экраны заземляются.
Способ заземления экрана зависит от пропускной способности сети. При скорости до 10 Mбит/с экран заземляют в одной точке, на следующих ступенях — в нескольких точках.
Ещё один момент, про который часто забывают — помехи по самим проводникам системы заземления. Проявляется это в системах, где есть замкнутые контуры проводников заземления. В таких петлях внешнее электромагнитное поле индуцирует напряжение, которое создаёт помехи. Из этого следуют две рекомендации:
- Заземлять следует один раз из одной точки. Таким образом мы не создадим замкнутых контуров заземляющих проводников.
- Проводники заземления должны быть как можно короче. Чем длиннее проводник, тем сильнее в нём наведённые помехи.
Как заземлить компьютер, чтобы не фонил микрофон
Возникновение посторонних шумов и фона в работе микрофона может быть связано с рядом причин: от обычной неисправности самого микрофона или использования устаревших драйверов, до влияния электрических колебаний в сети.
Для того чтобы определить первопричину нарушений в работе микрофона, необходимо вслушаться в природу фона.
Высокочастотный фон характерен для проблем с оплетением или экранированием кабеля микрофона или нарушением в работе звуковой карты. В данном случае может помочь замена и использование нового кабеля микрофона.
При низкочастотном фоне следует говорить о проблемах с заземлением компьютера. Глухой шум, возникающий при записи звука всегда связан с нарушением в работе внутренней электросети компьютера и перепадами напряжения.
Для того чтобы окончательно убедиться в том, что проблема в работе микрофона вызвана именно отсутствием заземления, необходимо первоначально проверить целостность оплётки кабеля микрофона, работу звуковой карты и состояние разъёма предназначенного для микрофона.
В случае если выявить причину фона на всех предыдущих этапах не удалось, тогда можно говорить именно о проблеме с заземлением. В данном случае, решить её можно при помощи использования заземлённой розетки, либо путём установки прямого проводника к распорядительному щитку.
Советы по выбору товаров
Заземление компьютера в частном доме или на даче
Заземлить компьютер в частном доме или на даче можно также, как в квартире, конечно, если к объекту недвижности подведена трехфазная сеть с жилой PEN. Но чаще всего в старых домах и особенно на дачах электрификация выполняется по однофазной схеме. В этом случае для заземления компьютера подходит только один вариант — монтаж отдельного контура заземления, к которому можно подключить не только компьютер, но и всю бытовую технику. Для тех кто не в теме следует сказать, что ничего сложного в таких работах нет. Их сможет выполнить человек, обладающий минимальными познаниями в области электротехники.
К тому же в настоящее время в специализированных магазинах можно купить готовый комплект деталей для самостоятельного монтажа контура заземления. Если задача состоит только в том, чтобы заземлить один системный блок и набор периферийных устройств, то в монтаже сложного контура заземления нет необходимости. Достаточно просто вбить в землю на глубину 1.5 метра металлический штырь, с помощью хомута надежно закрепить на его конце заземляющий кабель и присоединить этот проводник к корпусу компьютера или заземляющему контакту розетки. Как проложить такой кабель, каждый выбирает на свое усмотрение.
Как правильно заземлить компьютер
Далеко не во всех квартирах или домах стоят современные розетки, которые оснащены третьим боковым контактом для прохождения заземления. В таком случае при подключении системного блока к обычной розетке есть риск получить травму при неисправности прибора или же оборудование будет страдать от скачков напряжения. Компьютер необходимо заземлить для того, чтобы обезопасить себя и комплектующие. Давайте подробно разберем, как это сделать.
Роль заземления ПК
Заземление требуется проводить по нескольким причинам. Все они являются важными и помогут сохранить в сохранности не только состояние оборудования, но и свою жизнь. Вот несколько моментов, по которым стоит выполнить данный процесс:
- Большинство компьютеров имеют металлический корпус или блок с такими вставками. Если вдруг случится короткое замыкание или другая неисправность, ток уйдет по заземляющему проводу, обезопасив человека от получения электрического удара.
- Часто в квартирах или домах происходят скачки напряжения. Из-за этого страдает практически вся бытовая техника. Заземленный компьютер остается невредимым после таких перепадов.
- Любой электрический прибор излучает электромагнитные волны и статическое напряжение. Оно иногда скапливается в металлическом корпусе ПК, что приводит к вредному воздействию на человека. Защитный контур отводит ток, делая устройство безопасным.
- При использовании микрофона частым явлением является появление фоновых шумов. При проведении заземления они должны исчезнуть.
Недопустимые способы заземления
Иногда некоторые пользователи пытаются вручную провести защитный контур не самыми надежными методами, что приводит не только к повышению риска поломки компьютера, но и увеличивает уровень опасности для человека. Рассмотрим несколько запрещенных методов заземления:
- Крепление провода на батарею отопления. Если приварить заземляющий кабель прямо к трубе отопления, это приведет к поломке компьютера.
Соединение с газовой трубой. Такой тип заземления еще более опасный, поскольку повышается риск взрыва всей газовой системы, что несет за собой ужасные последствия.
К громоотводу. Подключение защитного контура к молниеотводу приведет к поломке всех ваших комплектующих.
Соединение с нулевым кабелем. Такой способ подключения небезопасен для пользователя, поскольку в любой момент фаза с напряжением двести двадцать Вольт может попасть на системный блок, что смертельно опасно для человека.
Заземляем компьютер в квартире
Во многих многоэтажках распределение электроэнергии происходит по одной и той же схеме, которую вы можете наблюдать на картинке ниже. Проводят напряжение с помощью четырех проводов, один из которых является нулем. Заземляется он на отдельной подстанции. Установить заземление в такой системе проще всего с помощью прокладки дополнительного проводника. Осуществляется это следующим образом:
- Купите кабель заземления необходимой длины и проложите его от квартиры до распределительного щита. Лучше всего для проведения подобных работ подойдет провод с большим сечением, многожильный и выполненный из меди.
- В щите нужно найти область, куда к металлической пластине прикручено множество проводников.
В свободном месте закрепите свой кабель болтом или саморезом. Перед этим правильнее зачистить конец провода, так будет надежнее.
Осталось только присоединить другую сторону используемого кабеля к корпусу компьютера или контакту розетки. При подключении к системному блоку используйте резьбовое соединение.
Заземляем компьютер в частном доме
Если в частном доме реализована такая же система подачи электроэнергии, как и в многоквартирных постройках, тогда алгоритм проведения заземления ничем не отличается. Однако чаще всего в такой недвижимости передача тока производится по однофазной схеме. В этом случае требуется монтировать отдельный защитный контур. Сейчас во многих магазинах продаются уже готовые комплекты, поэтому сложностей данный процесс вызвать не должен.
Нужно лишь воткнуть в землю металлический штырь на глубину примерно полтора метра и закрепить на нем заземляющий провод. Второй конец кабеля подведите к системному блоку и соедините одним из методов, описанным в инструкции выше.
Конечно, заземление выполнить не так уж и сложно, однако если вы не обладаете никакими знаниями в электронике и не уверены в своих силах, лучше не беритесь за это дело. Доверьте его профессионалу, так все точно пройдет успешно.
Мы рады, что смогли помочь Вам в решении проблемы.
Заземление компьютера в частном доме или на даче
Если система электроснабжения в частном доме совпадает с системой многоквартирного комплекса, процедура заземления не отличается. В таком жилищно-коммунальном хозяйстве ток обычно передаётся по однофазной цепи. В этом случае необходимо установить изолированную защитную цепь. Большинство магазинов сейчас продаёт готовые комплекты, поэтому этот процесс создания схемы должен быть простым.
Как сделать заземление компьютера? Достаточно вбить металлическую арматуру в землю на глубину около 1,5 метров и зафиксировать на ней кабель заземления. Подключите противоположный конец проводника к корпусу ПК, используя один из способов, описанных в предыдущих шагах.
Запрещенные способы соединения компьютера с землей
В предыдущих разделах мы рассмотрели, как правильно заземлять компьютер в частном доме или квартире
Однако, существуют некоторые запрещенные способы соединения компьютера с землей, о которых важно знать
1. Соединение с заземлением электропроводки
В некоторых случаях, пользователи могут попытаться заземлить компьютер, соединив его с заземлением электропроводки в своей квартире или доме. Однако, это запрещенный способ, так как может нарушить электробезопасность и привести к возникновению опасных ситуаций.
2. Использование кабеля с одним проводником
Некоторые пользователи могут попытаться заземлить компьютер, используя кабель с одним проводником. Однако, это также является запрещенным способом, так как для надежного заземления компьютера необходимо использовать кабель с двумя проводниками – фазовым и нулевым.
3. Заземление через провод от видео
Еще один запрещенный способ заземления компьютера – использование провода от видео. Этот метод небезопасен и может привести к возникновению короткого замыкания или повреждению оборудования.
4. Заземление через заземляющий контакт розетки
Заземление компьютера через заземляющий контакт розетки также является запрещенным способом. Этот контакт предназначен для заземления системы электроснабжения, а не компьютера. Подключение компьютера к заземляющему контакту может привести к нарушению электробезопасности и повреждению оборудования.
Заключение
В данной статье мы рассмотрели запрещенные способы соединения компьютера с землей
Важно помнить, что для правильного заземления компьютера необходимо использовать специальные заземляющие провода или провести монтаж заземления по рекомендованной схеме. Использование запрещенных способов может привести к нарушению электробезопасности и повреждению оборудования
Как правильно запитать компьютер
Не все знают для чего выполняется заземление компьютера и других бытовых приборов. Такая процедура необходима для защиты людей от поражения электротоком. Чаще всего проблемы с электричеством отмечаются в старых квартирах и частных домах, где качество проводки оставляет желать лучшего.
По технике безопасности рекомендуется заземлять электроприборы, которые имеют металлический корпус. При имеющемся качественном заземлении, электрический ток будет уходить по специальному контуру или жиле, не причиняя человеку какого-либо вреда. А также наличие заземления потребуется в тех случаях, когда в доме отмечаются частые скачки напряжения. Такой индивидуальный контур и проложенный от электрощита силовой кабель позволит предупредить выход из строя компьютера и других электроприборов при существенных перепадах напряжения в сети.
Поражение током может проходить в следующих случаях:
- Корпус компьютера накапливает статический заряд и при появлении большой разницы потенциалов происходит короткое замыкание. При определенных обстоятельствах пользователь ПК может получить лёгкий удар электротоком, а основную опасность такое статическое напряжение представляет для электронных компонентов, которые могут выходить из строя при первом коротком замыкании.
- При появлении в электросети мощных импульсных помех, которые не только приводят к появлению сбоев в работе ПК, но и могут полностью спалить материнскую плату, процессор, видео подсистему или выводят из строя жесткие диски. Импульсные помехи возникают по причине работы различного электрического оборудования. В качестве профилактики импульсных помех и сбоев электрооборудования следует выполнять качественное заземление электрических розеток и всей сети в доме.
- Серьезные поражения током могут возникать в результате контакта фазовых проводов с металлическим корпусом компьютерной техники.
В новых домах розетки уже имеют заземление, что избавляет от необходимости выполнять прокладку замкнутого контура, предупреждая поражение током и появление коротких замыканий.
Определить наличие такого заземления чрезвычайно просто. У розетки будет иметься соответствующая маркировка, которая подтверждает наличие дополнительного провода и полную безопасность использования электропроводки.
Как сделать заземление компьютера | Электрик
Мало кто даже догадывается и понимает всю важность заземления своего компьютера, а в особенности системного блока и его блока питания. Конечно компьютер будит работать и без заземления, но очень много зависти от индивидуальных особенностей сети и электронной компоновки плат его устройства
Конечно компьютер будит работать и без заземления, но очень много зависти от индивидуальных особенностей сети и электронной компоновки плат его устройства.
Такой компьютер может “бить током” при касание системного блока, может шуметь звук на выходе звуковой карты, но самое главное ресурс его работы будет уменьшаться.
Причины необходимости заземления компьютера
Вторая причина – электромагнитное излучение, воздействуя на человеческий организм, могут наблюдаться головные боли и переутомление, особенно заметно стает при постоянном продолжительном пребывании рядом с устройством.
Рекомендуется все же не оставлять системный блок с открытой боковой стенкой, как это любят делать многие люди. Корпус должен быть металлическим и заземленным, в таком виде он будит служить своеобразным экраном который будит защищать находящегося рядом человека.
Внутреннее устройство системного блока, в особенности блок питания, схематически продумано для отвода статического напряжения и импульсных сетевых скачков, в блоке питания, на сетевой карте и разъемах USB, на землю.
Для этого на платах устройства находятся специальные электронные элементы супрессоры, диоды, варисторы и конденсаторы.
Все заземляющие точки в компьютере электрически соединены в одну, так что заземлять можно или сам корпус, прикрутив заземляющий проводник к нему болтовым соединением, или если в розетке есть заземление то просто подключив блок питания с помощью шнура с заземлением.
Как правильно заземлить компьютер
Некоторые владельцы компьютеров проживающие в старых многоэтажках, в квартирах которых нет заземляющего проводника в щитке выходят из положения делая техничное зануление или же просто используют в роли заземляющего проводника металлические трубы отопления – так делать категорически запрещается!
Помимо того нельзя также заземлять компьютер к проводнику молниеотвода, хоть он и выполняет роль отличного заземления но представьте какому риску вы будете подвергать свой компьютер во время грозы.
Запрещается в роли заземлителя использовать любые общественные и не общественные трубы коммуникаций, будь то водопровод, газопровод, канализация или трубы водоснабжения. Такие подсоединения могут привести к серьезным последствиям, помимо того что компьютер может выйти из строя, также велика вероятность поражения электричеством.
Профессионально выполненное заземление, а только такое будет выполнять свою функцию, должно соблюдать некоторым требованиям, например сопротивление между “нулем земли” и вашей точкой заземления, розеткой или корпусом компьютера должно быть сопротивление не больше 4 – 10 Ом.
Для проверки смонтированного заземления используют специальные приборы, например Ф4103-М1.
Какие варианты заземления можно применить
Контур заземления – 3 металлические уголка забитых в землю в виде треугольника на расстояние 1-2 метра, соединенные металлической полосой при помощи сварки. И та же полоса от них заведена в сухое помещение где и при помощи болтового соединения осуществляется переход на медный провод толщиной жилы от 2.5мм и больше.
Четвертый провод трехфазного кабеля. Так сказать чистый ноль или по другому заземление подстанции. Такой способ в отличие от подключения к нулю (занулению) “от 220”, не подвержен многим неприятностям.
Металлоконструкция железобетонного здания – неплохой вариант, но в том лишь случае когда металлические элементы вбиты в землю.
Водопровод – самый крайний и не разрешенный инструкциями вариант, но в быту широко используемый. Опасность здесь состоит в том что к нему не вы один будите подсоединены и в случае аварийной ситуации труба может на доли секунд оказаться под положительным потенциалом.
Заземления системного блока и компьютерной техники, а также источника бесперебойного питания применяется для получения так называемой электромагнитной совместимости (ЭМС) как от вырабатываемой устройством так и от внешних помех.
Но самая важная функция заземления – защита человека и оборудования от высокого напряжения.В зависимости от поставленных целей, стандартов и возможностей применяют наиболее оптимальный вариант защиты.
Как нельзя заземлять компьютер
Большинство статей в сети предлагают лёгкие способы решения данной проблемы, однако полностью игнорируют описание возможных последствий при использовании подобных методов:
- Нельзя заземлять корпус компьютера на ноль розетки. Данное действие может привести к выведению всех 220 вольт на корпус, нарушением работы всей электросети и опасно для жизни!
- Категорически запрещено заземление на уличный громоотвод. Даже при наличии предохранителей в системе отведения тока, высок шанс получения удара до 5 киловольт, что приведёт к мгновенной смерти любого человека, использующего компьютер.
- Запрещено подключение проводника к трубам газопровода, поскольку может привести к взрыву газа.
- Подключение к отопительной батарее и трубам системы водоснабжения также запрещено, поскольку может привести к возникновению опасного напряжения и является угрозой для жизни жильцов дома.
Как сделать заземление системного блока
Как отмечалось ранее, в большинство квартир в нашей стране не заведен заземляющий провод. Многие обходятся и без защитного контура, надеясь на русское «авось».
Задумывая ремонт (или до него), можно завести в квартиру заземление самостоятельно, тем более это не так сложно, как кажется на первый взгляд. Так можно заземлить не только системный блок, но и другую бытовую технику.
Заземление в городской квартире
Заземлить системный блок (и не только) в квартире довольно просто. На лестничной площадке расположен электрощит с разводкой по квартирам. Сам металлический корпус щитка надежно связан с землей внутренними коммуникациями: это одно из основных требований СНиП при возведении жилого дома. Теперь осталось лишь «дотянуться» до щитка, а сделать это можно следующим образом:
- Нужно проложить кабель (лучше многожильный медный) от места, где установлен системный блок до щитка;
- Провод не нужно сильно натягивать, он должен иметь слабину и небольшой запас с двух сторон;
- В электрощите находим место, где на его корпус прикручено много проводов;
- При помощи самореза по металлу прикручиваем свой провод на свободное место. Желательно место соединения зачистить напильником или крупной наждачной бумагой, для более надежного контакта;
- Если отверстие подходящего диаметра отсутствует, при помощи бура на саморезе, его можно просверлить самостоятельно.

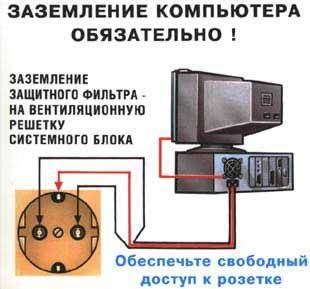

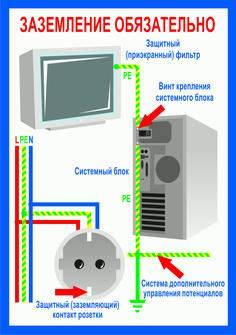

После того как провод в квартире уложен, можно непосредственно заземлить системный блок. Для этого доступно несколько вариантов:
- Подключить проведенный кабель непосредственно на корпус системного блока при помощи фиксирующего болта или через специальный разъем, имеющий обозначение GND (может потребоваться переходник);
- Также заземление компьютера можно выполнить через розетку и вилку, имеющих по три контакта. Для этого заземляющий провод подсоединяется к отдельному контакту, имеющему специальное обозначение.
Второй способ технически более правильный, что позволяет выполнить подключение максимально аккуратно.

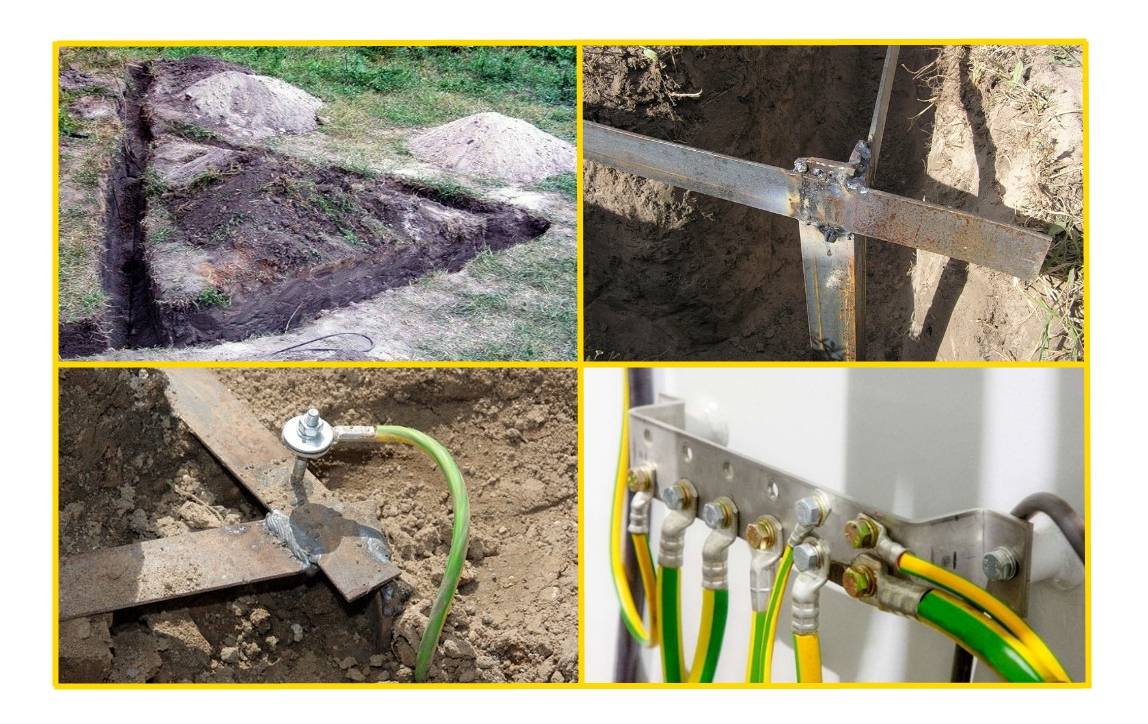

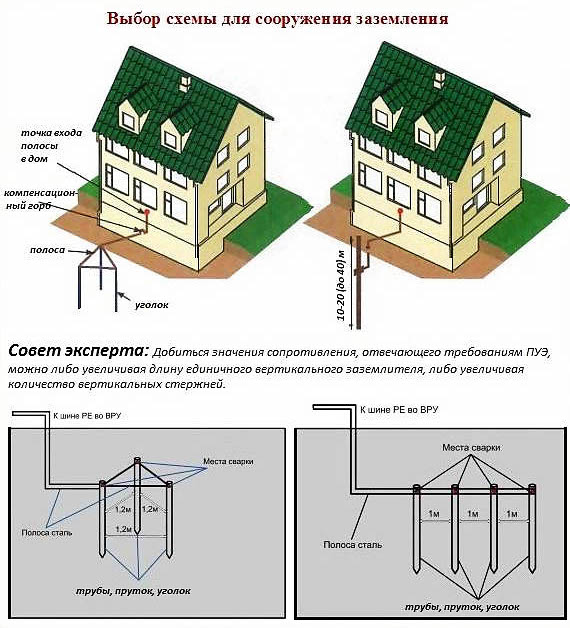

Защитный контур в частном доме
Для оборудования заземления в частном доме придется поступить другим способом.
Нужно подготовить металлическую арматуру: отрезок не менее 2 метра длиной и сечением более 2 см. Если вы решили заземлить один системный блок, достаточно одного прута. Для подключения группы розеток и нескольких мощных потребителей, понадобятся три больших прута и три отрезка метровой длины. Еще для обустройства заземляющего контура понадобится сварочный аппарат, мощная кувалда, а также медный кабель необходимой длины для завода в дом.
Последовательность работ по обустройству защитного контура следующая:
- На расстоянии 1–1,5 м от фундамента дома вбивается первый металлический штырь двухметровой длины. Над землей должен остаться «хвостик» в 5–10 см;
- Последующие два вбиваются таким образом, чтобы получился треугольник со сторонами около одного метра;
- К выступающим концам привариваются метровые отрезки для создания замкнутого контура;
- Для присоединения кабеля, к одному из штырей можно приварить обычную шайбу, в нее вкручивается болт с жестко намотанным проводом. Такой способ требует защиты от влаги и периодической проверки на надежность соединения;
- Еще один способ подсоединить кабель к контуру заземления – приварить к арматуре металлическую шину, которую можно завести непосредственно в дом. Такой способ более надежен и долговечен: место соединения меди с металлом меньше окисляется.
После того как провод заведен в дом, поступают, как и в предыдущем случае: подключают один системный блок, отдельную розетку или группу потребителей, требующих защитного заземления. В последнем случае кабель проводят по всему дому, а каждая розетка подключается отдельной жилой.
