Как устроены основные виды патронов?
Люстр существует великое множество, но патронов, используемых в них, не так уж и много. Рассмотрим основные их типы. Наиболее распространенные патроны для люстры – резьбовые типа Е27 и Е14. Они практически не отличаются друг от друга по конструкции, просто имеют разные размеры.
Люстровые патроны Е27 (слева) и Е14
Конструкция патрона Е27 (Е14)
По методу крепления изделия тоже могут отличаться, но об этом позже. Пока же посмотрим на фото ниже.
Цифрами на фото обозначены:
- фиксирующее кольцо;
- юбка;
- донышко;
- контактный вкладыш.
В донышко вкладывается керамический вкладыш с контактами (на фото уже установлен), затем на него наворачивается юбка, фиксируя вкладыш, и на юбку накручивается фиксирующее кольцо, служащее фиксатором плафона люстры. Внутри юбки есть металлическая резьба под цоколь Е24 или Е14, куда вкручивается лампа, прижимаясь при этом к контактам вкладыша.
Теперь по поводу крепежа самого патрона. Существуют три самых распространенных вида крепежа: при помощи резьбы, нарезанной в отверстии на тыльной части донышка. Через это же отверстие пропускается провод питания.
Крепление патрона при помощи резьбы (отверстие с резьбой указано стрелкой)
При помощи винтов, вворачиваемых в крепления на люстре. Тыльная часть донышка патрона при этом плоская.
Крепление патрона при помощи винтов
При помощи планки с фиксаторами-защелками, которая крепится к люстре, и в нее защелкивается донышко патрона.
Крепление патрона при помощи планки с защелками
В последнее время довольно часто встречаются патроны G9 и G4 для ламп со штырьковыми цоколями.
Патрон G9
Их конструкция и состав примерно те же, что и у патрона Е27, только резьбы внутри юбки нет – лампа вставляется через прямоугольное отверстие юбки прямо в контакты-защелки вкладыша. Основной метод крепления таких патронов – через резьбовое отверстие в планке, прикрученной к юбке.
Этот патрон G9 крепится при помощи резьбовой планки
Есть разновидности патронов, крепежная планка которых не имеет резьбы. В этом случае патрон крепится при помощи двух гаек, навернутых на рожок люстры.
Этот патрон крепится при помощи винтов
Как заменить патрон в люстре
Теперь непосредственно рассмотрим, как заменить патрон в люстре. Прежде чем выполнять работы необходимо позаботиться о электробезопасности, для этого в щитке нужно отключить автоматы, от которых запитана люстра. Далее полностью снимаем люстру, так как в подвешенном положении не очень удобно выполнять какие либо работы.
Сначала необходимо добраться до места соединение проводов, они расположены под потолком за верхней крышкой люстры (защитным колпаком). Снимаем изоленту в месте соединения и аккуратно отсоединяем питающий провод от проводов люстры.
Все это делать необходимо очень осторожно, так как проводка еще советская и выполнена алюминиевым проводом (алюминий очень хрупкий металл и в любой момент может обломаться)
Как я и думал соединение выполнено скруткой, причем соединены медь и алюминий, но ничего, после замены патрона в люстре постараюсь соединить эти провода с помощью самозажимных клеммников wago.
Может показаться, что выполнить смену патрона будет несложно, даже если не снимать люстру с потолка. Однако практика показывает, что при создании комфортных условий работы все манипуляции производятся значительно организованнее и быстрее.

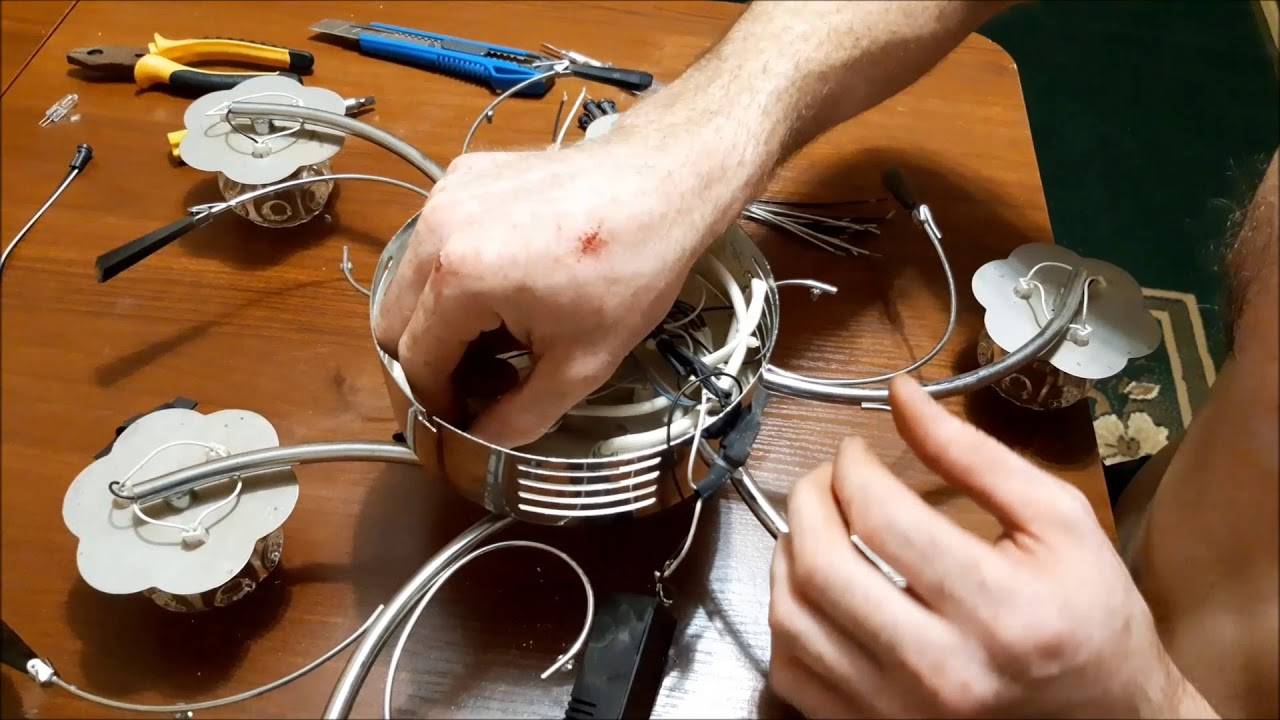

Сняв люстру с потолка, приступаем к демонтажу самого патрона. Его следует разобрать, а затем отсоединить провод от керамической колодки. Далее от люстры отделяется основание патрона. Метод отделения зависит от способа крепления. В разных конструкциях он может быть различным.
Чаще всего электрический патрон крепится к металлической трубке. Такое соединение является наиболее распространенным, поскольку позволяет существенно расширить спектр дизайнерских решений из-за возможности удержания тяжелых конструкций.
Всю нагрузку берет на себя не патрон, а металлическая труба. Нередко на трубку навинчиваются дополнительные гайки. Благодаря этому на ней надежно крепятся любые плафоны и разнообразные декоративные колпаки.
Провод к патрону пропускается непосредственно по внутренней поверхности трубки. Если прежняя проводка серьезно устарела, и появились сомнения в ее надежности, то необходимо произвести замену. Для этого провод удаляется из трубки, а вместо него протягивается новый двухжильный.
Установка электрического патрона осуществляется в обратном порядке. При этом следует проявлять аккуратность, не допускать повреждения изоляции, чтобы избежать коротких замыканий в будущем.
После того, как будет выполнена замена патрона в люстре, можно приступать непосредственно к подключению нашей модернизированной люстры. Как я уже говорил выше, для соединения проводов люстры буду использовать не скрутку, а соединительные клеммники wago.
С их помощью можно очень быстро и удобно выполнить соединение, не требуется ни каких инструментов и дополнительных изолирующих материалов, контакт получается очень надежным.
Небольшой совет как вытащить цоколь из патрона
Иногда старую лампу накаливания не удается извлечь из патрона. Цоколь прочно в нем застревает, и при откручивании лампочки отделяется лишь стеклянная колба. Не решив этой проблемы, патрон нельзя будет использовать. Как же выйти из ситуации?
Как всегда, первым делом обесточиваем осветительный прибор. Затем откручиваем цилиндрическую часть корпуса патрона, придерживая его за низ. Теперь извлечь цоколь становится гораздо легче.
Если верхнюю часть патрона открутить не удалось, то можно попробовать вытащить цоколь плоскогубцами. Для этого следует ухватить край цоколя и провернуть его в патроне. Нередко знающие люди советуют в подобной ситуации использовать обычную пластиковую бутылку.
На огне оплавляется ее горлышко, которое затем помещается в застрявший цоколь. Спустя некоторое время, когда пластик застынет, можно будет без труда выкрутить оставшийся в патроне цоколь.
Надеюсь, данная статья о том, как выполняется как заменить патрон в люстре, была полезной, до встречи в следующих выпусках дорогие читатели.
Похожие материалы на сайте:
- Преимущества энергосберегающих ламп
- Уличный датчик для освещения
Как правильно разобрать патрон?
Чтобы правильно разобрать держатель, необходимо определить, каким способом осуществлена фиксация цилиндра. В случае если это защелки, их нужно аккуратно отогнуть, чтобы не сломать.
Как правильно вытаскивается цоколь из патрона?
Иногда сложно вытянуть держатель из люстры, поскольку он прочно зафиксирован внутри. При откручивании удается извлечь лишь колбу. Чтобы решить эту проблему, нужно открутить цилиндр корпуса, придерживая его за низ. После этого извлечь цоколь будет гораздо легче. Если же верхняя часть изделия не выкручивается, нужно удалить его плоскогубцами.
Если в потолочном светильнике перестала гореть одна из лампочек, и после замены лампы свет не появился, одной из причин поломки может быть выход из строя патрона. Чаще всего в этом элементе отгорают контакты либо ломается сам корпус, который ремонту не подлежит. Далее мы расскажем Вам, как поменять патрон в люстре своими руками, предоставив инструкцию в картинках и наглядные видео уроки.
Итак, для того, чтобы правильно заменить вышедший из строя элемент, необходимо выполнить следующие действия:
- Отключить свет на щитке. Выполнять замену под напряжением категорически запрещается!
- . Можно, конечно же, поменять патрон, не снимая светильник, однако это будет гораздо сложнее. Все, что нужно сделать – разъединить соединение проводников (обычно скрутка или , как на фото) и снять люстру с крюка либо планки.
- Разобрать осветительный прибор, сняв стеклянные плафоны и выкрутив все лампочки (обычной это e27 либо e14 — миньон), чтобы не разбились в процессе ремонта.
- Открутить видимую часть электрического патрона и отключить провода. В некоторых моделях контакты находятся на основании. В этом случае нужно будет открутить зажимные винты.
- Демонтировать керамическое основание изделия.
- Заменить патрон светильника, подключив фазу к центральному контакту цоколя, а ноль – к оставшемуся свободному. Определить провода по цветам Вы можете, ознакомившись с .
- Выполнить сборку люстры в обратном порядке.
Наглядно увидеть, как поменять патрон, Вы можете на данном видео уроке:
Инструкция по ремонту
Кстати, иногда нет необходимости менять электрический патрон, а достаточно просто отремонтировать его. К примеру, на предоставленном ниже видео мастер смог решить проблему не снимая люстры и не выполняя замену патрона:
Как починить свет без разборки светильника?
Если у Вас осветительный прибор с галогенными лампами, рекомендуем просмотреть данный урок:
Как поменять патрон?
Вот и все, что хотелось рассказать Вам о том, как поменять патрон в люстре своими руками. Надеемся, предоставленная технология замены с фото и видео примерами была для Вас полезной и интересной! Кстати, такой метод может подойти не только для потолочного светильника, но и настольного, если он сломался.
Пластиковые держатели: как самые распространенные
Различные виды пластика, которые выпускаются и применяются для изготовления корпусов патронов, имеют отличия в свойствах. Поэтому на них наносится маркировка, соответствующая максимальной мощности лампы, которую можно вкрутить в держатель и длительно использовать включенной. Патрон при этом нагревается и постепенно разрушается по причине изменения свойства пластмассы. Но этот процесс при соответствии параметров лампы и держателя от надежного производителя длится дольше гарантийного срока. Продлить срок службы пластикового патрона можно, снижая температуру его нагрева.
Наиболее популярные в быту держатели отечественного производства из пластика серий Е14 и Е27 стандартизованы в соответствии с ГОСТ 2746.1-88. Их конструктивные отличия связаны со способом крепления. Он может быть:
- подвесным к потолку (за ниппель), в том числе с резьбовыми шайбами (одной или с двумя);
- с прямым фланцем, позволяющим закрепить патрон на поверхности;
- с наклонным фланцем для крепления на поверхность.
Крепление держателя за ниппель
Крепление патрона с шайбами под абажур или плафон за ниппель
Если к опоре крепится плафон, шайбы могут быть использованы для монтажа и крепления держателя на плафоне.
Патроны для крепления на различных фланцах
Держатели для крепления за ниппель могут иметь несущественные отличия способа сборки. В некоторых моделях для этого вместо резьбы сделаны зажимы. Такой способ соединения частей патрона предоставляет больше свободы в выборе соединительных проводов. Если присоединяемые к патрону провода плотно входят в него, резьбовое соединение потребует вращения детали держателя вокруг проводов. Это окажет воздействие на изоляцию проводников и нагрузку на клеммы, что крайне нежелательно. А разъемное соединение с зажимами лишено этого недостатка.
Поэтому можно не применять клеммы с резьбовым соединением. Разобрать патрон с клеммами ножевого типа и подключить провода к ним намного проще. Но разъемное соединение менее долговечно. Его можно повредить при разборке держателя. Выступающие части перед тем как разобрать надо поддеть, например, отверткой. Да и со временем пластик может от нагрева стать хрупким и при разборке отломиться. Поэтому зажимы требуют более бережного обращения, особенно в патронах, длительно используемых. Из-за необходимой упругости зажимов их материалом может быть только пластик или металл. Если зажим отломится, вместо него можно установить «протез» из металлической пластины.
Отремонтированный держатель с зажимами
Преимущества и недостатки
Достоинства данного патрона:
простота разборки и сборки
надежность проверенная временем
контактные площадки фиксируются винтами
Во-первых, при необходимости (выгорание, оплавление) их можно заменить. Либо просто поджать при ослаблении контактов и нагреве соединения.
Кстати, данные винты нужно подтягивать изначально, еще перед непосредственным подключением проводов. Этим вы продлите срок службы патрона и лампочки в разы.
В 90% случаев лампочка и перестает светить, потому что центральный контакт греется и его площадка в виде пластинки начинает отгибаться, постепенно отходя от цоколя лампы.
Недостатки:
неудобство подключения к винтовым зажимам
Для обеспечения хорошего контакта, вам придется их выкручивать целиком из своего посадочного места.
При этом если у вас отвертка не марки Wera, с кучей дополнительных «фишек», то этот винтик часто выпадает и закатывается в самые неподходящие места.
Хотя опытные электрики обходятся без полного выкручивания винтов и выгибания аккуратных колечек на медных жилах. Все подключение делается гораздо проще.
Жилы зачищаются немного больше обычного (сантиметра на 2-3), а винты только ослабляются. Далее жилку заводите под шайбу с винтом и делаете оборот строго по направлению закручивания резьбы.
Это необходимо для того, чтобы при затягивании винта, колечко не разогнулось, а наоборот затянулось еще лучше.
После этого все излишки выступающие за болтиком откусываете бокорезами. У вас должно получится некое полукольцо.
Все что остается — это дожать его утконосами до полноценного колечка.
Затягивать такое соединение пока еще нельзя. Оно должно «играть» на своем посадочном месте.
Берете второй провод и проделываете с ним ту же самую процедуру. Только после этого можно затягивать винты до упора. В итоге такого подключения, не нужно ничего откручивать, заранее делать какие-то колечки, угадывая диаметр болтиков.
Все это подгоняется непосредственно на самом патроне. Экономия времени и трудозатрат что называется на лицо.
Единственный минус такого способа — расход провода будет больше на пару сантиметров чем обычно.
Два простейших способа модернизации цоколя Е14
В идеале нужно иметь под рукой необходимые лампы или хотя бы переходники, которые продаются в любом магазине электрооборудования. Но наш «авось» подобное исключает, а значит придётся пользоваться не совсем безопасными методами. Хотя при соблюдении определённых правил всё должно получиться.
ФОТО: phoenix-light.ruПодобные переходники с Е14 на Е27 лучше иметь под рукой на всякий случай
Здесь возможны два варианта развития событий – с использованием донышка от алюминиевой банки или алюминиевой фольги. Их и рассмотрим подробно.
Донышко от алюминиевой банки и его использование
Здесь всё довольно просто. Для работы понадобится сгоревшая лампа с цоколем Е27. Лучше, если это будет КЛЛ или светодиодный излучатель. Их цоколи довольно просто разбираются, при этом исключается опасность травмирования осколками. Хотя и обычную лампу можно «разобрать» при соблюдении необходимых мер безопасности. В итоге в руках должна остаться лишь металлическая оболочка цоколя без центрального контакта и внутренностей.
ФОТО: kto-chto-gde.ruЦентральный контакт также нужно удалить в обязательном порядке
Далее следует измерить диаметр цоколя Е14 и перенести его на донышко от алюминиевой банки. Эту работу лучше всего выполнять при помощи штангенциркуля. В результате по центру дна должно получиться отверстие, в которое плотно вкрутится цоколь Е14. Его можно вырезать канцелярским ножом или, что ещё проще, высверлить.
Следующим шаг – замер внутреннего диаметра цоколя Е27, который также следует перенести на алюминий. Должна получиться шайба. Её нужно ввернуть в цоколь Е27 до упора.
ФОТО: remkasam.ruДля надёжности шайбу (если она медная или жестяная) можно припаять к цоколю
На этом работу по изготовлению переходника можно считать завершённой. Остаётся лишь вкрутить лампу Е14 в шайбу внутри цоколя Е27, после чего ввернуть излучатель в патрон.
ФОТО: ixbt.comПримерно так будет выглядеть лампа с самодельным переходником на Е27
Использование алюминиевой фольги для модернизации цоколя Е14 под Е27
Этот вариант ещё проще. Но нужно понимать, что при использовании обычной пищевой фольги работа будет более трудоёмкой. Здесь больше подойдёт техническая фольга как алюминиевая, так и медная. Этот материал плотнее, а значит более прост в использовании.
ФОТО: russian.alibaba.comАлюминиевая фольга, толщиной в 80 мкН прекрасно подойдёт для работы
Порядок следующий. Фольгу необходимо нарезать полосами, шириной немногим меньше цоколя Е14, после чего намотать их на резьбу до диаметра Е27. При этом намотку следует производить против хода резьбы. В противном случае фольга будет раскручиваться при вворачивании лампы в патрон.
В этой работе главное – это аккуратность. Если наматываемая фольга будет соприкасаться с центральным контактом, ничего, кроме фейерверка и выбитого автоматического выключателя, добиться не удастся.
ФОТО: irecommend.ruПри желании превратить Е14 в Е27 можно при помощи обычной технической фольги
Ещё один рабочий вариант с фольгой
Есть и ещё один способ вворачивания Е14 в патрон Е27 при помощи фольги. Для его обеспечения придётся разобрать старую лампочку, как это описывалось в первом варианте. После этого фольгу нужно плотно набить в металлический цоколь.
Далее, при помощи отвёртки и круглогубцев по центру нужно сделать отверстие, чуть меньшее по диаметру, чем размер Е14. Остаётся ввернуть в проделанное отверстие «миньон». Здесь главное – проследить, чтобы центральный контакт вышел на достаточное расстояние и не мог соприкоснуться с фольгой, во избежание короткого замыкания.
ФОТО: mihaniko.ruКруглогубцы помогутрасширить отверстие до нужного диаметра
ФОТО: mihaniko.ruВот таким аккуратным может быть самодельный переходник Е14 на Е27
Ремонт ламп и настольных светильников
Основными причинами поломки настольных светильников являются те же. Что и для потолочных. Но есть некоторые особенности:
Проверьте вилку светильника, возможно, она неисправна, также проведите прозвон проводов на целостность. Можно использовать мультиметр или просто прощупать провод руками.

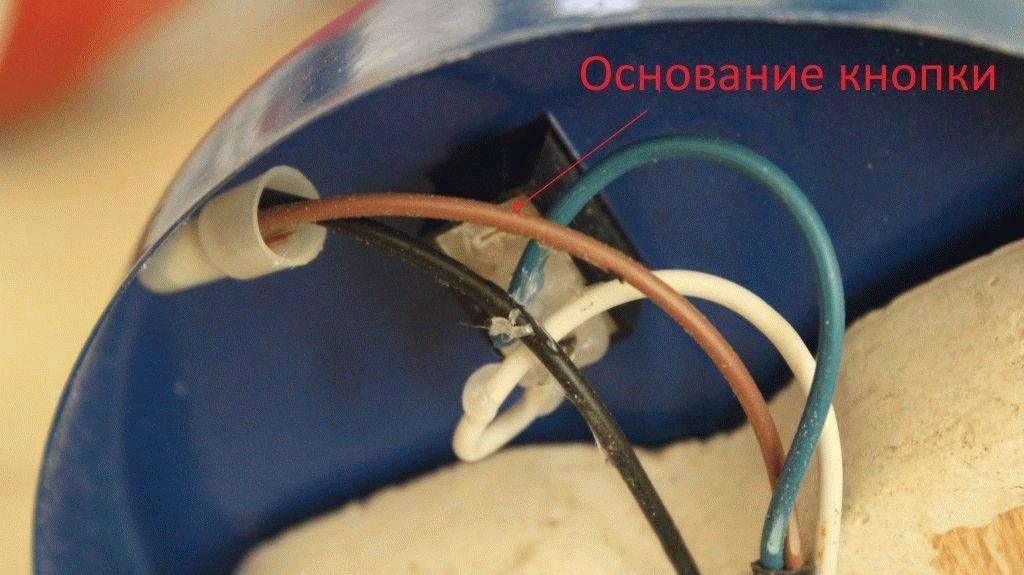

Поломка выключателя светильника. В настольных осветительных приборах всегда есть кнопка (клавиша) включения или отключения. Это может быть очагом неисправности, потому нужно его проверить. Провести осмотр поможет прозвонка, для этого проведите разбор выключателя. Если нет желания просто через провода подключенные к приборы делаете осмотр.
Для выявления неисправности следует включить светильник, затем тестером проверить наличие напряжения на контактах в патроне. Если оно отсутствует поэтапно нужно проверить все звенья цепи: выключатель, вилку, розетку. Таким образом, вы выявите причину.
Если вы решили провести ремонт ламп своими руками, особое внимание уделите мерам безопасности. Электрический ток очень опасен
Ни в коем случае не касайтесь проводов и контактов, которые могут быть под напряжением. Используйте только электроизолированные инструменты (отвертки, плоскогубцы). Убедитесь, что ваши действия не приведут к короткому замыканию.
https://youtube.com/watch?v=NAeo5NEFyv8
Как подключить патрон для лампочки
Подключение патрона осветительных приборов к электропроводке дома осуществляется одним из двух методов — разъемным или неразъемным. В первом случае (способ называется «винтовым») крепление осуществляется при помощи винта с резьбой либо специальной клеммы.
Обыкновенный электрический
Для начала нужно разобраться с процедурой сборки обычного электрического патрона. Изготавливается керамический вкладыш, к которому прижимается пластинка из латуни, используемая в качестве основного контакта. На другой стороне вкладыша находится стальная пластина — к ней прикручивают винт, обеспечивающий надежное крепление пластины на вкладыше. Тот же винт выполняет и другую функцию — через него поступает ток на основной контакт.
При закручивании винта применяйте большое усилие, что связано с его участием в передаче электрического тока от кабеля к лампочке. Та же последовательность действий используется для крепления второй латунной пластины, после основной контакт подгибается так, чтобы находиться на уровне с боковыми.
Далее сформируйте колечки на проводниках, проденьте их через донышко и закрепите на стальные пластины. В случае применения патрона в электрической цепи со стационарным выключателем провод, передающий фазу, следует соединить с центральным контактом. Для проверки надежности соприкосновения нужно установить лампочку в цоколь и убедиться в том, что при упоре в боковые контакты основной прогибается на величину не менее 2 мм. В случае меньшего прогиба основной контакт отгибается вверх.
К данной конструкции крепится цилиндрический корпус, затем патрон можно использовать. Подбирайте лампочки, сопоставив маркировку на обоих изделиях.
Патрон с клеммами
При подключении электрической проводки к современным патронам задействуют винтовые зажимы на клеммных колодках. Подход существенно ускоряет процесс подключения и монтажа электротехнического устройства.
Корпус изготавливается из пластмассы, монолитный. При помощи специальной заклепки к корпусу крепятся провода, питающие цоколь.
Безвинтовой электрический
Наиболее современная конструкция подразумевает наличие специальных отверстий на корпусе патрона — обычно четыре (сгруппированы попарно). Сквозь отверстия протягиваются провода, фиксируемые латунными контактами с помощью пружинного механизма. Попарное соединение контактов упрощает параллельное подключение лампочек в люстрах или светильниках. Электрический ток подается на первый патрон, а последующие подключаются к нему при помощи перемычек.

Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением.
Многие люстры и осветительные приборы используют многожильные тонкие провода. Обеспечить их надежное крепление в корпусе безвинтового патрона нереально. Выбирайте люстры с обслуживаемыми концами проводов либо самостоятельно напаивайте на многожильный кабель сплав, чтобы провод стал одножильным. Луженные концы проще вставить в контакт безвинтового изделия.
Если не умеете пользоваться паяльником, есть иной способ. Прежде чем вставлять в отверстие зачищенный конец кабеля, поместите туда металлический стержень, диаметр которого превышает диаметр самого провода. Подойдут гвоздь, отвертка. Отодвиньте пружинный контакт и без проблем вставьте многожильный провод в отверстие. Удалите гвоздь (стержень), чтобы контакт зажал жилы провода. Тот же способ используется для демонтажа. Слегка потяните за кабель, чтобы проверить надежность соединения.
Что необходимо для замены патрона
Для подключения патрона к проводу нам обязательно понадобится:
— сам патрон
— маркер
— индикаторная отвертка
— инструмент для снятия изоляции
— лампочка
— провод, который получает питание от 220 вольт
Перед тем как снять изоляцию с провода, нам необходимо отключить полностью питание на провод. То есть просто выключателя выключить будет недостаточно.
Отключить питание нужно полностью на весь свет. После того, как Вы отключили питание на весь свет, можем приступать к снятию изоляции.
Разберите старый патрон: открутите его колпачок, чтобы получить доступ к контактам, и освободите жилы провода, ослабив винты.
После того как снимете старый патрон, проверьте состояние провода.
Начало работы
Возможно, потребуется обрезать и зачистить концы жил, если они повреждены.
В первую очередь снимаем основную изоляцию с провода.
После того, как Вы сняли основную изоляцию с провода, необходимо будет снять изоляцию с каждой жилы. Какое расстояние снимать, мы можем посмотреть в самом патроне.
Например, в патроне с фарфоровым вкладышем, примерная длина оголенного провода не более 5 мм.
Зачищаем провода, закручиваем концы.
Провод зачищен и подготовлен к установке патрона. Но мы не спешим устанавливать патрон. Нам нужно определить, в какой из жил у нас фаза. Для этого нужно подать питание на провод.
После того как Вы подали питание на провод, нам необходимо проверить, в какой из жил находится фаза.
Проверяем с помощью индикаторной отвертки. К концу каждого оголенного провода мы подносим индикаторную отвертку.
Проверка
Та жила, на которой загорается индикатор в отвертке и является фазой. Пометим его маркером. Это делается для того, чтобы в последствии, когда Вы будете менять патрон на люстру, либо заменять патрон, Вы будете знать, где находится фаза.
Метка маркером
После того, как мы пометили фазу, отключаем питание и проверяем индикаторной отверткой снова. Если индикатор не загорается, то можно приступать к установке патрона.
В некоторых случаях бывает следующее:
Вы точно также все отключили. При проверке и во включенном и в выключенном питании загорается фаза. Это означает, что при подключении выключатель подсоединили на нулевую жилу. В этом нет ничего страшного. Единственное, на что это влияет – это на монтаж или подключение другого осветительного прибора.
Устройство основных видов патронов
Замену патрона нужно производить на аналогичный: по конструкции, типу цоколя и материалу. Каждая разновидность имеет свои особенности. Разберем каждый тип подробнее.
Варианты конструкций патронов, их особенности
По типу цоколя выделяют две основные группы – штырьковые (первая буква маркировки G) и винтовые (первая буква маркировки E).
Винтовые предназначены для лампы с цоколем Эдисона. Это те самые, знакомые с детства лампочки, которые было необходимо вкручивать в люстру или светильник. В конструкции выделяют следующие элементы:
- корпус, в виде цилиндра;
- донышко;
- резьбовая гильза;
- контакты;
- крепление;
- клеммы патрона.
Устройство винтового патрона с цоколем Эдисона
Корпус патрона изготовлен в виде цилиндра и бывает совмещён с донышком. Изготавливается из материалов, которые не проводят электрический ток, такие как керамика, пластик, карболит.
Гильза крепится в корпусе патрона и имеет винтовую резьбу в соответствии с диаметром лампы.
В винтовом цоколе одним из контактов является резьба, второй контакт находится по центру цоколя. В соответствии с этим, в корпус или донышко запрессованы два контакта, которые передают электрический ток на лампу.
Клеммы располагаются на тыльной стороне патрона, и предназначены для подключения к внешней сети.
В бытовом освещении чаще всего применяются патроны с цоколем E27 и E14.
- Е14, его ещё называют цоколь миньон, из-за ограничения по току в 2А, ранее применялся только в небольших светильниках и бра. Но с развитием энергосберегающих и светодиодных технологий, стал применяться и как основной патрон для люстры. Имеет диаметр 14 мм.
- Е27 – наиболее знакомый вариант, применялся наиболее широко для ламп накаливания с начала 20 века. Имеет диаметр 27 мм.
Размеры цоколей Эдисона
Ламподержатели со штырьковым цоколем не имеют внутренней резьбы, и лампа в цоколе держится за счет штырьков, которые являются контактами. Чаще для домашнего освещения применяются типоразмеры G4 и G9.
- G4 — маленький цоколь с расстоянием 4 мм между штырьками. Обычно используется для галогенных ламп — как для основного освещения, так и в качестве подсветки. Такой цоколь обычно имеет плоское основание с двумя отверстиями для штырьков.
- G9 – часто применяется для создания основного распределённого освещения в натяжных или подвесных потолках. Лампа вставляется в прямоугольное отверстие, где фиксируется зажимами. Используется со светодиодными и галогенными лампами.
Лампы и патроны с цоколем типа G
При замене патрона также необходимо учитывать способ крепления в люстре. Чаще всего оно винтовое, крепление с держателем или с защёлками.
Типы крепления патрона в люстре
Если не удается определить тип, то можно демонтировать его с люстры и проконсультироваться у продавца в торговой точке электротоваров.
Типы изделий по материалу
По типу материала держатели бывают:
- Керамические – выдерживают высокую температуру, но при длительной работе возможно залипание гильзы на резьбе лампы, из-за чего она выкручивается вместе с гильзой;
- Из термостойкой пластмассы – используются для ламп мощностью до 60 Вт, при длительной эксплуатации темнеют и начинают разрушаться. Но при этом стоят не дорого, и легко разбираются;
- Карболитовые – жаростойкий материал, с хорошими изолирующими свойствами. В настоящее время используется редко.
Маркировка
На этикетке патрона должны быть указаны:
- тип цоколя;
- максимальная мощность;
- диапазон температур;
- тип защиты;
- номинальное напряжение.
Для ламподержателей Эдисона первая буква в маркировке – Е, означает винт Эдисона, цифра после – наружный диаметр. Для изделий штырькового типа, цифра после буквы означает расстояние между штырьками. Например, G9 – штырьковый цоколь, между штырьками 9 мм.
В маркировке штырькового цоколя также может после цифр быть буква, она означает количество контактов цоколя:
- s – 1 контакт;
- d – 2 контакта;
- t – 3 контакта;
- q – 4 контакта
- з – 5 контактов.
Расшифровка маркировки цоколя
