Как устроена и чем хороша лампа КЛЛ

Рекомендации по выбору люминесцентной лампы

Производятся энергосберегающие лампы, как множеством зарубежных компаний, так и несколькими отечественными.Представленный в магазинах модельный ряд действительно разнообразен.

Разные модели отличаются не только ценой и изготовителем, но и по некоторым другим параметрам.

Например, по форме они могут быть традиционными шарообразными, имеющими вид свечи, спиралевидными, U-образными.

Отличаются они и габаритами колбы, что позволяет с легкостью подобрать вариант, подходящий для того или иного светильника, независимо от его внутреннего размера.

В любом случае, они подходят для использования со стандартным патроном, который не требует замены или доработки.

Зажигаем сгоревшую лампу

В данной схеме при сгоревшей лампе двойные штырьки на концах замыкаются между собой.

Подбор компонентов в зависимости от мощности лампы, делайте ориентируясь на табличку ниже.

Если лампочка целая, перемычки все равно устанавливаются. При этом не требуется предварительный разогрев спиралей до 900 градусов, как в исправных моделях.

Электроны
необходимые для ионизации, вырываются наружу и при комнатной температуре, даже
если спираль и перегорела. Все происходит за счет умноженного напряжения.

Весь процесс
выглядит следующим образом:

первоначально в колбе разряд отсутствует

затем на концы подается умноженное напряжение

свет внутри за счет этого моментально зажигается

далее загорается лампочка накаливания, которая своим сопротивлением ограничивает максимальный ток

в колбе постепенно стабилизируется рабочее напряжение и ток

лампочка накаливания немного тускнеет

Недостатки
подобной сборки:

низкий уровень яркости

повышенная пульсация

А еще при питании люминесцентных ламп постоянным напряжением, вам придется очень часто менять полярность на крайних электродах колбы. Проще говоря, перед каждым новым включением переворачивать лампу.

В противном
случае пары ртути будут собираться только возле одного из электродов и
светильник без периодического обслуживания долго не протянет. Это явление
называется катафорез или унос паров ртути в катодный конец светильника.

Там где
подключен “плюс”, яркость будет меньше и этот край начнет чернеть
значительно быстрее.

Особенно это
заметно при монтаже светильников ЛБ в холодных помещениях – гараж, сарай,
коридор, подвал. Если колба не прогрета, она может даже не запуститься.

В этом
случае стоит до нее дотронуться теплой рукой и она тут же начинает гореть.

Поэтому
запомните – люминесцентная лампа это источник света переменного тока.
Постоянный ей противопоказан и убивает лампу. Особенно импортные дохнут очень
быстро.

Еще один
минус подобных диодных схем, про который мало кто говорит – итоговый ток
потребления из розетки. Для 40Вт ЛБ лампочки при не идеально подобранных
компонентах, ток потребления из сети 220В может доходить до 1А.

А это даже
превышает нагрузку обычной лампы накаливания в 200Вт. Вот это экономия у вас
получится!

Поэтому какой из способов подойдет именно вам, решайте сами, исходя из имеющихся под рукой запчастей и познаний в электронике.

Почему моргает или мигает энергосберегающая лампа

Наверное, многие замечали этот удивительный эффект. Причём моргать лампа может даже при выключенном выключателе. И возможно это и на люминесцентных и на светодиодных лампах. На самом деле ничего сверхъестественного тут нет. Просто чаще всего мигание вызвано выключателем с индикатором. Это такой выключатель с собственным светодиодом, который светится в выключенном состоянии для обнаружения себя в тёмное время суток. Дело в том, что на него тоже подается ток, который слишком слаб для поддержания свечения лампочки накаливания, но достаточен для попытки запуска люминесцентной или светодиодной. Решается эта проблема просто — из выключателя извлекается индикатор. Всё. Моргание вас больше не должно беспокоить.

Однако, лампы могут моргать и без индикаторного выключателя и даже во включенном состоянии. Это может быть вызвано наводкой при работе конденсаторов внутри блока ПРА, при перепадах напряжения в сети, а также при неисправности ПРА. Интересно, но лампы иногда могут моргать в составе одной люстры, когда их насчитывается более 3 штук.

Характеристики ламп

Основными характеристиками всех выпускаемых энергосберегающих приборов являются:

Цветовая температура

При использовании устройств с нитью накаливания получить разную цветовую температуру проблематично. С появлением энергосберегающих устройств стало возможно применять лампы белого света с различным оттенком цвета. По цветовой температуре светильники бывают:

  • 6500К — холодный белый свет, который хорошо подходит для уличного освещения;
  • 4200К — нейтральный белый, средний между холодным и теплым светом. Подходит для использования в жилых, промышленных, медицинских и других помещениях.
  • 2700К — теплый белый свет, создает уют в доме и используется для освещения жилых помещений.

Дополнительная информация! Выбор цветовой температуры индивидуален и зависит от предпочтений человека и целей, для которых будет использовано освещение.

Тип цоколя

Тип цоколя стандартизирован и существует в двух исполнениях:

  • резьбовое: обозначение данного цоколя начинается с буквы Е и заканчивается числом, который обозначает диаметр цоколя (Е14, Е27).
  • штырьковое: маркировка начинается с буквы G, а цифры означают расстояние между контактами.

Дополнительная информация! Для покупки осветительного прибора с правильным цоколем, лучше взять с собой в магазин вышедшую из строя или заглянуть в паспорт светильника.

Срок службы

Энергосберегающие приборы являются надежными и долговечными устройствами. Срок их службы достаточно большой и обычно составляет от нескольких тысяч до десятков тысяч часов работы.

Обратите внимание! Важно понимать, что на срок службы существенно влияет количество циклов включения/отключения. Чем их больше — тем меньше будет служить энергосберегающая лампа

Световой поток и светоотдача

Световой поток — это физическая величина, показывающая количество отдаваемой световой энергии в единицу времени. В международной системе единиц (СИ) Он измеряется в люменах (лм или lm).

Светоотдача ламп показывает соотношение светового потока к мощности прибора (лм/Вт). Старые и неэффективные устройства накаливания имеют низкую светоотдачу (10-20 лм/Вт), более совершенные энергосберегающие устройства имеют высокий коэффициент полезного действия, а соответственно и светоотдачу (около 50-100 лм/Вт).

Важно! Светоотдача может меняться со временем при длительной эксплуатации. Такое изменение является нормальным и связано с износом светодиодов или ухудшением свойств люминесцентного прибора

Мощность

Важной характеристикой всех электрических приборов является мощность. Лампы освещения тоже не являются исключением

При использовании ламп накаливания существенно увеличивается количество потребляемой электрической энергии. Чтобы этого избежать потребители постепенно переходят на энергосберегающие приборы, потому что они энергоэффективные и имеют минимальную мощность лампы при большом световом потоке.

Таблица сравнения ламп, показывающая соответствие мощности накаливания и энергосберегающих:

Мощность, ВтСветовой поток, лм
НакаливанияСветодиодныеЛюминесцентные
2536255
40511430
60915720
751119955
10014181350
15019451850
20027702650

Обратите внимание! На упаковке светодиодных и энергосберегающих устройств производители часто указывают эквивалент (например 11 ватт энергосберегающая лампа равна 40 ваттной накаливания), который соответствует мощности лампы накаливания. Это делается не только из маркетинговых целей, но и для понимания покупателем световой способности прибора

Типы ламп

Все устройства можно разделить на два типа:

  1. Имеющие встроенный ЭПРА.
  2. Имеющие внешний дроссель.

Встроенные ЭПРА, входящие в состав люминесцентной лампы, обычно подключаются к классическому цоколю E27 или E14 — они могут использоваться в любых люстрах и светильниках. Лампы под внешние ЭПРА представляют собой обычную трубку с цоколем под штырьковые крепления. Обычно их используют в настольных светильниках — дроссель находится внутри корпуса, а лампа является расходным материалом.

Цоколь у них может быть рассчитан на подключение к 2 или 4 штырькам. При замене лампы нужно учитывать тип цоколя, чтобы  не перепутать — промышленность выпускает более 10 видов подобных устройств.

Сборка отремонтированной лампы

Прежде чем приступить к сборке корпуса энергосберегающей лампы после ремонта, необходимо предварительно проверить ее. Чтобы не получилось так, что уже сделанная ЭСЛ не работает. Присоединив все провода, нужно вкрутить ее в патрон (делать это нужно до подачи питания). Если лампа загорелась и не мерцает – возможно продолжить сборку.

Имеет смысл прикинуть, войдет ли электронный пускорегулирующий аппарат на свое место в корпусе

При необходимости нужно подогнуть конденсаторы сопротивления, обращая внимание на то, чтобы нигде не было замыкания. После этого остается только восстановить целостность корпуса и подклеить надломленные (после неаккуратной разборки) куски

По своей сути ремонт ЭСЛ своими руками – очень дешевое занятие, к тому же схему вполне реально просто запомнить. Детали для ЭПРА стоят 10–40 рублей, а потому есть смысл купить сразу несколько комплектов, чтобы при необходимости можно было быстро решить проблему.

Устройство люминесцентной лампы

КЛЛ состоит из стеклянной колбы, встроенного дросселя и цоколи. Подробнее о каждом компоненте ниже.

Цоколь. В КЛЛ используется в основном два вида цоколей — резьбовые и штырьковые.

  • Резьбовая — является самым распространённым вариантом, и используется со времён Томаса Эдисона. Вставляется в патрон вместо лампы накаливания. У этого вида имеется два подтипа:

    • Е14. Диаметр резьбы — 14 мм. Используется в бра и маленьких светильниках.
    • Е27. Вставляется в патроны, заменяя диод накаливания.
    • Е40 — самый объёмный подтип. Обладает диаметром 44 мм и используется в мощных осветительных приборах.
  • Штырьковая — этот вид примечателен тем, что в нём используется система штырей, соединяющая патрон и диод.

    • G23 и G27 – применяются в настольных лампах и светильниках для ванн.
    • G24 и G53 – применяются в промышленных и бытовых масштабах.

Стеклянная колба. Внутри покрыта электродамииз вольфрамаи наполнена инертным газом с примесью ртути. Разнообразие форм довольно широкое, встречаются U-образные колбы, в виде груши, свечи, спиральные.

Дроссель — зажигает и регулирует ток для избежания выхода прибора из строя и перегрузки. Примечательно, что при работе диода ток можетвозрастать в несколько раз, а балласт ограничивает его.

Несколько советов

При приобретении необходимо выбирать проверенный бренд и покупать компактные люминесцентные лампы только в специализированных магазинах электротехники. Не стоит экономить при этом, иначе лампы быстро выйдут из строя, и из этого ничего, кроме убытка, не получится.
В разных комнатах должны быть разные световые приборы, т. к

и сила светового потока в отдельных помещениях должна быть различной.
При приобретении важно учесть размер, подойдет ли лампа под требуемый светильник.
Не нужно разом покупать лампочки на всю квартиру. Лучше взять 2–3 с разной цветовой температурой, а уже после определиться, что наиболее подходит.
Во всех комнатах и помещениях энергосберегающие лампы не нужны

К примеру, в кладовой, где освещение зажигается на 10 минут в сутки, никакой экономии от установки подобного светового прибора не получится.
Необходимо соблюдать правила эксплуатации, и тогда КЛЛ прослужит свой положенный срок, сэкономив семейный бюджет.

Как утилизируют люминесцентные лампы

Внутри колб люминесцентных ламп находится ртуть. Это вещество по ядовитости относится к первому классу опасности.

Содержание ртути в лампе находится в пределах 1÷70 мг (доходит до 1 г). Но даже такой дозы достаточно, чтобы при повреждении колбы нанести вред здоровью человека и другим живым организмам. При регулярном воздействии ядовитых паров ртути происходит ее накапливание в теле, что вызывает развитие различных заболеваний.

Законодательная база

По этой причине в законодательной области разработаны правила обращения и утилизации электронного и электротехнического оборудования, содержащего ртуть:

  • на территории Европейского Союза с 2006 года действует Директива RoHS;
  • в России – правительственное постановление от 3.09.2010 №681, классификация операций сектора государственного управления (КОСГУ 2020 года подстатьи 225, 226, 244), общероссийский классификатор продукции (ОКПД), ГОСТы (например, 6825-91 – «Лампы трубчатые для общего освещения») и другие нормативные акты.

По закону утилизацию и вывоз ртутьсодержащего оборудования могут выполнять только фирмы, у которых есть на это лицензия. Частные предприниматели и предприятия обязаны делать паспорта на ядовитые отходы и сдавать их на переработку.

Предварительно они должны заключить договор (на 1 год) с утилизирующей фирмой и дать заявку на переработку. При этом стоимость утилизации зависит от вида ламп, а периодичность вывоза отходов устанавливается по договоренности с каждой обслуживаемой организацией отдельно.

Храниться рабочие и отработавшие ртутьсодержащие светильники должны в специально оборудованных складских помещениях с хорошей вентиляцией. Предприятия и предприниматели должны вести журнал хранения, эксплуатации, переработки и замены люминесцентных ламп.

Методы утилизации

На территории РФ широкое распространение получил термовакуумный метод утилизации. Порядок переработки при этом следующий:

  • собранные лампочки дробятся прессом;
  • раздробленный материал помещают в камеру с большой температурой;
  • образующийся при нагреве газ собирается в вакуумной ловушке.

При аналогичном методе на испаряющийся газ воздействуют жидким азотом. Это вызывает затвердение ртути и упрощает ее сбор.

На практике применяется также способ утилизации с помощью химических реагентов. Ими обрабатывают раздробленные светильники. В результате реакции с ртутью образуются устойчивые соединения. Они гораздо безопаснее.

Полученную ртуть используют повторно. Выделенный люминофор отправляют для захоронения на полигонах.

Процесс утилизации люминесцентных ламп

В некоторых городах есть целые полигоны, где утилизируют токсические вещества. В Москве, например, ртутьсодержащие лампочки, используемые в быту, можно бесплатно сдавать в районные отделения ЖЭКов. По всей стране вышедшие из строя лампы принимают в магазинах IKEA, и других специализированных точках продаж.

Согласно статистике только около 10 % лампочек перерабатывают по правилам, а 90 % утилизируют без их соблюдения. Утилизация вредных отходов является актуальной проблемой сегодняшнего дня из-за ухудшения экологии. В этом деле важна привычка и ответственное отношение к себе и окружающей природе.

По своим техническим характеристикам люминесцентные лампы превосходят лампочки накаливания. Их энергосберегающие показатели и разнообразие вызвали широкое использование таких светильников в общественных и в бытовых условиях.

Сравнительно простое устройство и понятный принцип работы делают возможным при минимальных навыках и знаниях обслуживать эти устройства. Понимание маркировки позволяет самостоятельно заменять вышедший из строя элемент схемы аналогичным по характеристикам. Но постоянно следует помнить и соблюдать технику безопасности.

Схемы, устройство и работа энергосберегающих ламп

Рейтинг:   / 1

Share

Класс!

Поделиться

Компактные энергосберегающие лампы работают так же, как и обычные люминесцентные лампы с тем же принципом преобразования электрической энергии в световую. Трубка имеет на концах два электрода, которые нагреваются до 900-1000 градусов и испускают множество электронов, ускоряемых приложенным напряжением, которые сталкиваются с атомами аргона и ртути. Возникающая низкотемпературная плазма в парах ртути преобразуется в ультрафиолетовое излучение. Внутренняя поверхность трубки покрыта люминофором, преобразующим ультрафиолетовое излучение в видимый свет. К электродам подводится переменное напряжение, поэтому их функция постоянно меняется: они становятся то анодом, то катодом. Генератор подводимого к электродам напряжения работает на частоте в десятки килогерц, поэтому энергосберегающие лампы, по сравнению с обычными люминесцентными лампами, не мерцают.

Разберём работу энергосберегающей лампы на примере наиболее распространённой схемы (лампа мощностью 11Вт).

Схема состоит из цепей питания, которые включают помехозащищающий дроссель L2, предохранитель F1, диодный мост, состоящий из четырёх диодов 1N4007 и фильтрующий конденсатор C4. Схема запуска состоит из элементов D1, C2, R6 и динистора. D2, D3, R1 и R3 выполняют защитные функции. Иногда эти диоды не устанавливают в целях экономии.

При включении лампы, R6, C2 и динистор формируют импульс, подающийся на базу транзистора Q2, приводящий к его открытию. После запуска эта часть схемы блокируется диодом D1. После каждого открытия транзистора Q2, конденсатор C2 разряжен. Это предотвращает повторное открытие динистора. Транзисторы возбуждают трансформатор TR1, который состоит из ферритового колечка с тремя обмотками в несколько витков. На нити поступает напряжение через конденсатор C3 с повышающего резонансного контура L1, TR1, C3 и C6. Трубка загорается на резонансной частоте, определяемой конденсатором C3, потому что его ёмкость намного меньше, чем ёмкость C6. В этот момент напряжение на конденсаторе C3 достигает порядка 600В. Во время запуска пиковые значения токов превышают нормальные в 3-5 раз, поэтому если колба лампы повреждена, существует риск повреждения транзисторов.

Когда газ в трубке ионизирован, C3 практически шунтируется, благодаря чему частота понижается и генератор управляется только конденсатором C6 и генерирует меньшее напряжение, но, тем не менее, достаточное для поддержания свечения лампы.

Когда лампа зажглась, первый транзистор открывается, что приводит к насыщению сердечника TR1. Обратная связь на базу приводит к закрытию транзистора. Затем открывается второй транзистор, возбуждаемый противоположно подключенной обмоткой TR1 и процесс повторяется.

 Неисправности энергосберегающих ламп

Конденсатор C3 часто выходит из строя. Как правило, это бывает в лампах, в которых используются дешёвые компоненты, расчитанные на низкое напряжение. Когда лампа перестаёт зажигаться, появляется риск выхода из строя тназисторов Q1 и Q2 и вследствие этого – R1, R2, R3 и R5. При запуске лампы генератор часто оказывается перегружен и транзисторы часто не выдерживают перегрева. Если колба лампы выходит из строя, электроника обычно тоже ломается. Если колба уже старая, одна из спиралей может перегореть и лампа перестанет работать. Электроника в таких случаях, как правило, остаётся целой.

Иногда колба лампы может быть повреждена из-за деформации, перегрева, разницы температур. Чаще всего лампы перегорают в момент включения.

 Ремонт

Ремонт обычно заключается в замене пробитого конденсатора C3. Если перегорает предохранитель (иногда он бывает в виде резистора), вероятно неисправными оказываются транзисторы Q1, Q2 и резисторы R1, R2, R3, R5. Вместо перегоревшего предохранителя можно установить резистор на несколько Ом. Неисправностей может быть сразу несколько. Например, при пробое конденсатора, могут перегреться и сгореть транзисторы. Как правило, используются транзисторы MJE13003.

Для того, чтобы сделать режим работы лампы более мягким, энергосберегающую лампу можно модернизировать.

 Устройство лампы

Лампа обычно состоит из двух частей. Верхняя часть имеет отверстия, в которые вставляется трубка. Вторая часть – больше по размерам, в ней находится печатная плата с деталями, к которой идут выводы от трубки. От верхней части платы идут провода к цоколю лампы. Обе части лампы имеют защёлки, иногда они приклеиваются. Чтобы разобрать лампу, нужно пройтись небольшой отвёрткой по месту соединения частей.

Схемы энергосберегающих ламп, как правило, очень похожи.

Схема энергосберегающей лампы Osram

Схема энергосберегающей лампы Philips

Область применения

Люминесцентные светильники, имеющие цоколи различных типов:

  1. Светильники с цоколем 2D применяются при декорировании, иногда применим для встроенного освещения современных душевых кабинок.
  2. Цоколи типов G23, 2G7 применимы в настенных светильниках, имеющие специальные отверстия.
  3. Тип цоколя G24 предназначается для использования в промышленных и бытовых светильниках.
  4. Цоколи G53 выпускают в герметичном корпусе, предназначаются для влажных помещений, для установки натяжных и гипсокартонных потолков.

Источники, оснащенные цоколями E14, E27, E40 используются в бытовых патронах взамен ламп накаливания. Данный тип люминесцентных источников света имеет крупные габариты, следовательно, замена возможна не для всех размеров светильников.

Источники непрерывного спектра воспроизводят свет, благоприятно сказывающемся на здоровье. В отличие от обычных лампочек линейного спектра, дают более качественную цветопередачу.

Источники специальные цветные предназначаются для общего освещения, а также:

  1. Имеющие цветной люминофор – для светового оформления (художественной подсветки, ситилайтов, надписей, вывесок).
  2. Обладающие розовым люминофором – зачастую используются в мясной промышленности для придания товарного вида мясу.
  3. Ультрафиолетового света – применимы для освещения в затемненном помещении, для дезинфекции (в медицинских учреждениях), в качестве оформления развлекательных заведений.

Светодиодные лампочки применяют для бытового, индустриального, уличного освещения. Светодиодные источники обладают излучателем преимущественно в одном направлении, позволяющем использовать их для направленного и местного освещения.

Кроме вышеуказанных пунктов, светодиодные лампочки широко применимы для освещения музеев, картинных галерей, так как в спектре света отсутствует ультрафиолетовая составляющая.

Светильники применяются для управления освещенности в производственных, офисных помещениях, коридорах, складах, общественных местах, лифтах, парковках и т.п.

Рекомендации по выбору КЛЛ.

Сейчас компактных люминесцентных ламп очень много в продаже

Обращайте внимание на светотехническую продукцию известных производителей. Не стоит приобретать самые дешевые лампы от неизвестных китайских производителей

Так как у них низкая цена, то соответственно производитель экономил на производстве. Компоненты могут быть не качественные. Либо сборка не будет хорошей.

Индекс цветопередачи желательно выбирать не менее 80. Мощность нужно учитывать для нужд конкретного помещения.

Насчет цветовой температуры, здесь все индивидуально. Стоит сначала приобрести пару ламп и проверить, не возникает ли дискомфорта от их света. Если все нормально, то можно производить дальнейшую замену.

Стоит учесть размер светильника, из-за специфики колбы, не каждая лампа может в нем поместиться.

Экономия достигается при ежедневном использовании освещения не менее трех часов. В таком режиме осветитель купается в среднем за два года. Помещение, где освещение используется редко и кратковременно, не стоит оборудовать КЛЛ. Экономия выглядит сомнительной. Источник света окупится лет через десять, и то, если доживет.

Не рекомендуется использовать этот тип ламп при низких температурах. Повышенная влажность может причинить вред электронным компонентам встроенной пускорегулирующей аппаратуры.

Критерии выбора люминесцентных ламп

Люминесцентные лампы — это оптимальный осветительный прибор для жилья, недаром их второе название — лампы дневного света. Их свет (речь идет о лампах, имеющих цветопередачу не ниже 80) ближе всего к естественному дневному свету. Этому способствует не только сходство спектра излучения, но и его особое рассеивание в пространстве, которое характерно лишь для источников света с относительно большой площадью светящегося тела. И все же главным критерием выбора источника света является его практичность. Свет должен быть комфортным и экономичным. Именно на практичности люминесцентного освещения и базируются наши рекомендации.

Освещение в кабинете

Свет в кабинете должен быть достаточно ярким, иметь отличную цветопередачу и соответствовать вашим предпочтениям. Он может быть холодным или тепло-белым как вы сами того пожелаете. В кабинете нужен общий свет и местное освещение. Можно по-разному это сделать, например, при помощи потолочной люстры и настольной лампы. Используйте в качестве источников света люминесцентные лампы с маркировкой 940-950. Похожим должен быть подход и к освещению детской комнаты.

Для местной подсветки можно применить свет от люминесцентного светильника с лампой, мощность которой не превышает 9 Вт (4000-5000 К). В настольных люминесцентных светильниках используются электронные балласты и люминесцентные лампы самого высокого качества

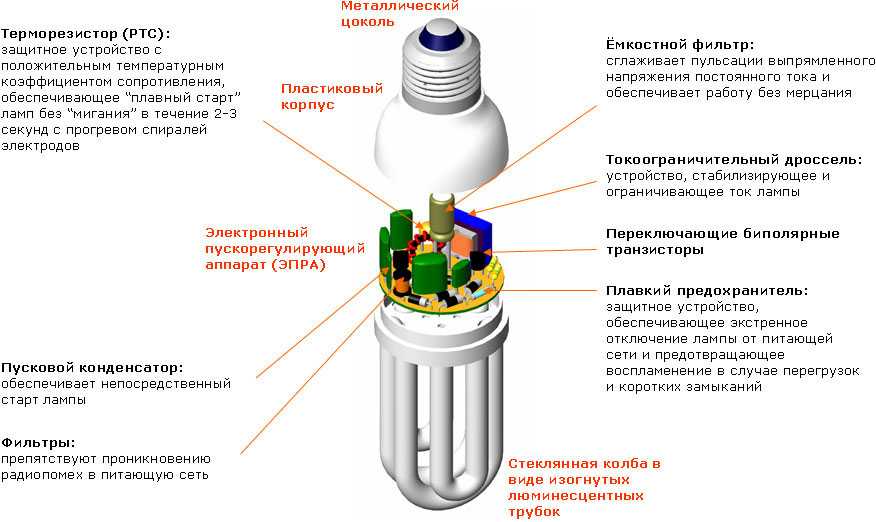

Устройство КЛЛ

Колба этих световых приборов устроена точно так же, как и у обычных люминесцентных. При прохождении высокого напряжения между электродами происходит воспламенение паров ртути, в результате чего возникает ультрафиолетовое свечение. Т. к. трубка изнутри покрыта специальным веществом – люминофором, то ультрафиолетовые лучи не достигают глаз человека, а преобразовываются в видимое нами свечение. В результате изменения производителем состава люминофора КЛЛ приобретает различную цветовую температуру.

Единственное отличие ЛДС от энергосберегающей – это как раз состав этого вещества, за счет чего и появилась возможность компактного исполнения лампы.

Устройство КЛЛ

Вместо привычного ПРА люминесцентной лампы энергосберегающая получила очень компактный электронный пускорегулирующий аппарат (ЭПРА), который и позволил вырабатывать более ровное свечение. По этой же причине у КЛЛ отсутствует и гудение, которое исходило от работающей ЛДС.

Каково назначение элементов схемы импульсного блока питания?

R0 – ограничивает пиковый ток, протекающий через диоды выпрямителя, в момент включения. В КЛЛ также часто выполняет функцию предохранителя.

VD1… VD4 – мостовой выпрямитель.

L0, C0 – фильтр питания.

R1, C1, VD2, VD8 – цепь запуска преобразователя.

Работает узел запуска следующим образом. Конденсатор C1 заряжается от источника через резистор R1. Когда напряжения на конденсаторе C1 достигает напряжения пробоя динистора VD2, динистор отпирается сам и отпирает транзистор VT2, вызывая автоколебания. После возникновения генерации, прямоугольные импульсы прикладываются к катоду диода VD8 и отрицательный потенциал надёжно запирает динистор VD2.

R2, C11, C8 – облегчают запуск преобразователя.

R7, R8 – улучшают запирание транзисторов.

R5, R6 – ограничивают ток баз транзисторов.

R3, R4 – предотвращают насыщение транзисторов и исполняют роль предохранителей при пробое транзисторов.

VD7, VD6 – защищают транзисторы от обратного напряжения.

TV1 – трансформатор обратной связи.

L5 – балластный дроссель.

C4, C6 – разделительные конденсаторы, на которых напряжение питания делится пополам.

TV2 – импульсный трансформатор.

VD14, VD15 – импульсные диоды.

C9, C10 – конденсаторы фильтра.

Как проверить люминесцентную лампу

Неисправности могут визуально проявляться таким образом.

Деградация люминофора в ЛЛ

Обратимся к устройству самой лампы. С двух сторон у нее размещены электроды, они делаются из вольфрама, так как это тугоплавкий металл. Для увеличения срока службы эти электроды покрываются щелочным соединением. Это способствует облегчению зажигания тлеющего разряда и защищает электроды. Часты включения и выключения влекут за собой частое нагревание и остывание защитного покрытия. Таким образом со временем оно просто отслаивается, образуются незащищенные участки на вольфрамовом электроде.  В момент запуска вольфрамовая нить разогревается неравномерно. Открытые участки разогреваются сильнее происходит сначала точечное выгорание, со временем произойдёт разрушение электрода. О начале выгорания и свидетельствует такое потемнение. Это — щелочные соединения, которые осаждаются на люминофорном слое. Но даже если электрод находится в обрыве, а колба лампы цела и люминофор не обсыпался, то лампу еще возможно какое-то время использовать. При этом применяется схема умножителя.

Целостность электродов можно проверить еще и мультиметром. Режим прозвонки (значок диода на приборе). В случае целостности контактов, Вы услышите писк, как при замыкании щупов. Можно воспользоваться режимом омметра, прибор должен показать сопротивление 3-16 Ом. В случае индикации бесконечного сопротивления электрод находится в обрыве и в традиционных схемах (также как и с ЭПРА) использование принципиально невозможно.

При использовании классической схемы со стартером и дросселем, лампу, у которой хотя бы один из электродов находится в обрыве зажечь не удастся. Если балластный дроссель находится в обрыве, то лампа также не загорится. Исправный дроссель должен обладать сопротивлением 60 Ом, плюс-минус 5 Ом. Вышедший из строя дроссель можно определить «на глаз» по косвенным признакам: характерный запах, пятна.

Достоинства и недостатки энергосберегающих ламп

Компактные люминесцентные лампы

Этот вид наиболее распространен в быту. Компактными они называются именно из-за своих размеров.

Чаще всего люминесцентная лампа имеет форму спирали

В отличие от больших ламп, эти предусматривают использование в обычных цоколях в домах и квартирах. Достоинства такого вида освещения достаточно обширны:

  • по сравнению с лампами накаливания, обладают более высокой светотдачей, на 78-85% экономя энергозатраты;
  • излучаемый свет исходит не из одной точки, а равномерно из всей поверхности колбы;
  • при нечастых циклах включения и выключения лампа служит гораздо дольше своего накаливаемого собрата;
  • большой спектр различных цветовых температур;
  • гораздо меньший нагрев самой лампы в процессе работы.

Ну а теперь немного о недостатках:

  • производители рекомендуют оставлять небольшой интервал времени между циклами включения и выключения, так как лампы имеют систему предпускового включения;
  • люминесцентные лампы капризны к окружающей их среде и чистоте тока. То есть при отрицательных температурах стабильная работа лампы не гарантируется. Также, если падение напряжения составляет более 10%, лампа может вообще не загореться. Влажность – не менее важный фактор для люминесцентной лампы. При запуске внутри напряжение может подниматься до 1000 В, и повышенная влажность может вызвать пробои;
  • невозможность использования в условиях чрезвычайных ситуаций и неполадок. В то время, когда лампы накаливания будут гореть при небольшой просадке напряжения, люминесцентные даже не смогут запуститься;
  • хотя в составе последних моделей энергосберегающих люминесцентных ламп уровень содержания в них ртути заметно снижен, всё же она там есть. И при повреждении большого количества ламп в одном помещении есть риск отравления парами ртути.

Светодиодные лампы

Светодиоды излучают свет при прохождении через них электрического тока.

Отсутствие колб и сравнительно малые размеры диодов позволяют создавать лампы любых форм и видов

Помимо того, что такие лампы обладают отличной энергоэффективностью и по сути являются самыми экономными лампочками для дома, они ещё самые экологически чистые источники света. Ну а теперь немного подробнее о преимуществах:

  • на первом месте находится низкое энергопотребление. По результатам последних тестов, этот показатель ниже ламп накаливания в 8 раз;
  • срок службы светодиодов может составлять от 30 до 50 тыс.часов;
  • практически отсутствует нагрев корпуса;
  • высокая механическая прочность;
  • малые габариты.

Импульсный трансформатор для блока питания.

Особенностью полумостовых импульсных блоков питания с самовозбуждением является способность адаптироваться к параметрам используемого трансформатора. А тот факт, что цепь обратной связи не будет проходить через наш самодельный трансформатор и вовсе упрощает задачу расчёта трансформатора и наладки блока. Блоки питания, собранные по этим схемам прощают ошибки в расчётах до 150% и выше. Проверено на практике.

Здесь подробно рассказано, как произвести самые простые расчёты импульсного трансформатора, а так же, как его правильно намотать… чтобы не пришлось подсчитывать витки.

Не пугайтесь! Намотать импульсный трансформатор можно в течение просмотра одного фильма или даже быстрее, если Вы собираетесь выполнять эту монотонную работу сосредоточенно.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
