Монтаж СИП: правила крепления, прокладки, подключения

Специнструменты для монтажа

Инструментарий для крепежной ленты

Применяется для натяжения и обрезки троса-лидера или ленты. Имеет подвижный захват и лентопротяжное устройство. Обрезка производится поворотным ножом. Его ручка изготавливается из прочной стали, и покрывается резиновой оболочкой. Это сводит на нет вероятность соскальзывания руки при работе и облегчает обрезку троса (ленты).

Инструмент «лягушка»

Служит для регулировки натяжения проводов. Ею можно работать с широким набором сечений провода. С её помощью можно натягивать линии с достаточно большим усилием. Она без труда монтируется и демонтируется на провод для работы.

Раскаточные ролики

Предназначаются для растягивания СИП на опорах воздушных линий. Подвешиваются ролики на арматуру СИП, имеют поворотный крюк с фиксатором, который предохраняет провод от выскальзывания.

Монтажные чулки

Служат для натяжения СИП и обеспечения его свободного прохода через шкивы роликов. Они нужны для захвата провода и его соединения с тросом (лентой) при работе в анкерных пролетах. Чулок несложен в эксплуатации и не требует применения устройств крепления провода при раскатке.

Помните, что монтаж и подключение линий СИП должны обязательно производиться сертифицированными электротехниками соответствующего подразделения энергосбыта, которое курирует ваш район, в полном соответствии с картой подключений. Даже для того, чтобы перебросить «воздушку» с одного столба на другой, требуется предварительная работа инженеров по внесению изменений в технологические карты. В случае, если вы попытаетесь самостоятельно внедриться в электросеть – вас ждёт не только серьёзный штраф, но и судебное преследование вплоть до уголовной ответственности. Электроэнергия – такой же товар, как любой другой, и если в ваших действиях усмотрят попытку хищения, отвечать придётся по всей строгости закона.

Подключение к СИП

Чтобы отделить жилу от общего жгута на магистральный СИП устанавливаются разделительные клинья. Процесс подключения начинается с нулевого провода. Если же вы отключаете ввод под напряжением, то начинать нужно наоборот с фазы.

На самонесущем изолированном проводе найти ноль бывает проблематично, в отличие от ВЛ-0,4кв выполненных голыми проводами (там он обычно идет нижним).
Очень хорошо помогает в этом деле бесконтактный указатель напряжения.

Если на опоре выполнено повторное заземление, то можно сориентировать по нему. Та жила к которой подключен заземляющий спуск и есть ноль.

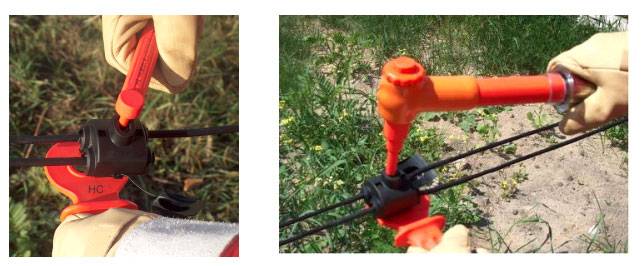

На жилу одевается прокалывающий зажим, в него же до упора заводится ноль отходящего ввода в дом. Изоляция с него не снимается.

Поддерживая зажим снизу, чтобы не допустить его перекоса на магистральной линии, начинаете затягивать верхнюю гайку. Затяжка происходит до момента срыва. Аналогично подключается и фазный проводник.

Прокалывающие зажимы устанавливаются на расстоянии 10см друг от друга. Хотя производители и уверяют что зажимы абсолютно надежные и верхняя срывная гайка изолирована от прокалывающих зубьев, для обеспечения безопасности, работа выполняется с применением изолирующего инструмента.

Почему все эти работы нужно обязательно выполнять в перчатках, причем поверх диэлектрических, для защиты резины еще одевают и брезентовые?

Потому что изоляция СИП в отдельных случаях при проколе зубчиками, имеет свойство лопаться.

Зависит это от качества материала, производителя и погодных условий. В морозы такое случается чаще. Так что безопасность при данной работе должна быть превыше всего.

По окончании установки прокалывающих зажимов остается снять раздвижные клинья, спуститься с опоры, собрать инструмент и проверить наличие напряжения на вводном коммутационном аппарате в распредщитке.

Раскатка провода

К монтажу СИП приступают после установки опор ВЛИ с закрепленными на них зажимами.

На анкерных опорах, несущих усилие натяжения проводников, устанавливаются анкерные зажимы, на расположенных между ними промежуточных опорах — поддерживающие зажимы.

Монтаж кабеля СИП начинается с его раскатки. Для этого последовательно выполняются следующие действия:

• На всех опорах анкерного пролета, на котором монтируется провод, устанавливаются специальные раскаточные ролики. На крайних, анкерных опорах, ролики крепятся с помощью ремня, на промежуточных опорах ролики подвешиваются на крюк в проушины для поддерживающих зажимов;
• За одной из крайних опор пролета устанавливается барабан с проводом. Располагается он в вертикальном положении на специальных подставках, позволяющих ему вращаться в процессе раскатки. Для того, чтобы провод входил в ролик под более пологим углом, барабан рекомендуется устанавливать от опоры на расстоянии, не менее ее длины;
• С другой стороны монтируемого пролета располагается барабан, на котором намотан трос-лидер, обычно представляющий собой синтетический канат диаметром 10–12 мм, в зависимости от способа раскатки (ручная, механизированная);
• Далее осуществляется ручная раскатка троса-лидера. Эта операция производится путем последовательного подъема на каждую опору, заправкой троса в ролик и дальнейшей его протяжки;
• После подъема на последнюю опору, трос-лидер соединяется с СИП посредством специального чулка и вертлюга, препятствующего закручиванию провода в процессе раскатки.

На этом подготовительные процедуры заканчиваются, и начинается собственно раскатка провода. Трос-лидер медленно, без рывков вытягивается в обратную сторону. При механизированной раскатке, работает сматывающее устройство барабана, приводимое двигателем внутреннего сгорания с редуктором, трос-лидер также может вытягиваться вручную.

В процессе раскатки, провод, следуя за тросом-лидером, поднимается на опору и занимает его место на роликах. Ролики и барабаны должны быть расположены так, чтобы при раскатке не происходило трения провода по земле, опоре и другим конструкциям. Недопустимо применение технологии, при которой провод раскатывается на земле, а затем поднимается на опору.

Выбор сечения и марки СИП

Сечение кабеля рассчитывается по аналогичной методике, как и для других кабелей, таблицы используются с заранее рассчитанными показателями для СИП кабелей различных марок и сечений. Общая потребляемая мощность складывается из всех электроприборов, используемых в доме.

Мощность бытовых электроприборов

Бытовые электроприборы	Приблизительная мощность, Вт
Холодильник	50
ПК	55
Телевизор	150
Освещение	200
Микроволновая печь	900
Кофеварка	1200
чайник	1300
Стиральная машина	1200
Пылесос	1300
Утюг	2300
Кондиционер	2700
∑	11365

После этого можно высчитать максимальную токовую нагрузку:

I = ∑PU√³, где

• ∑P – общая мощность (Вт);
• I – максимальный ток (А);
• U – напряжение (В).

I = 11365/ 220*1,7 = 89 А.

Приблизительные расчеты показывают, что в этом варианте максимально возможный ток в однофазной цепи 89А. Используя таблицы соответствия сечений СИП кабелей к потребляемой мощности и токовым нагрузкам, можно выбирать кабель.

Соответствие сечения к потребляемой мощности и токовой нагрузке на кабелях СИП 1(А) и СИП 2(А)

Сечение в мм и количество жил	Сопротивление фаз в Ом на 1 км	Максимально допустимый ток фазы с термопластиковой изоляцией	Максимально допустимый ток фазы со сшитым полиэтиленом
1х16+1х25	1.91	75	105
2х16	1.91	75	105
2х25	1.2	100	135
3х16	1.91	70	100
3х25	1.2	95	130
3х16+1х25	1.91	70	100
3х25+1х35	1.2	95	130
3х120 +1х95	0.25	250	340
3х95+1х95	0.32	220	300
3х95+1х70	0.32	220	300
3х50+1х95	0.44	180	240
3х70+1х70	0.44	180	240
3х50+1х70	0.64	140	195
3х50+1х50	0.64	140	195
3х35+1х50	0.87	115	160
3х25+1х35	1.2	95	130
3х16+1х25	1.91	70	100

Практика показывает, что в большинстве случаев для бытовых нужд в индивидуальном доме ставят кабель марки СИП-2А 3х16+1х25, с изоляцией всех жил сшитым полиэтиленом.

Структура кабеля СИП 2А

Этот кабель универсален, изоляция выдерживает температуру нагрева до 90°С, его можно использовать для сети с одной и тремя фазами.

Описание и виды СИП

Самонесущий электропровод состоит из нескольких изолированных друг от друга жил (переплетенная между собой алюминиевая проволока). При прокладке новых линий по ГОСТу Р 52373-2005 требуется использовать самонесущий кабель. По новым правилам ПУЭ эти кабели рекомендуется применять для подключения потребителей электричества.

На сегодняшний день существуют такие виды СИП:

• СИП-1. Это четырехжильный кабель, используемый в трехфазных электросетях напряжением до 1000 В. Причем три его жилы рассчитаны на подключение фаз (изолированы друг от друга), а четвертая (нулевая) идет без оплетки и имеет стальную сердцевину. Производят также кабель СИП-1А, в котором нулевая жила заизолирована.
• СИП-2. В этом кабеле все жилы заизолированы. Область применения у него такая же, как у описанного выше кабеля.
• СИП-3. Это одножильный провод с полиэтиленовой изоляцией. Благодаря стальной сердцевине он отличается высокой прочностью. Его используют в электросетях до 35 кВ.
• СИП-4. Это четырехжильный кабель с полиэтиленовой изоляцией, рассчитанный на ЛЭП до 1000 В. В нем нет жилы со стальным сердечником. Его часто используют для выполнения ответвлений от основной ЛЭП на дачах и в частном секторе.
• СИП-5. Он включает две и более заизолированных жилы, при этом все они без стального сердечника. Этот кабель используют в электросетях до 1000 В.

Ошибки монтажа СИП, которые нельзя допускать

Вступление

Здравствуйте. В этой статье разберем 12 ошибок, которые совершаются при раскатке, монтаже и подключении СИП ВЛИ (самонесущие изолированные провода для воздушных линий электропередачи изолированными проводами).

Ошибка №1. Раскатка СИП по земле

Нельзя относиться к монтажу СИП, также как к монтажу неизолированных проводов ВЛ

Особое внимание нужно уделять сохранности изоляции СИП. Поэтому, нельзя раскатывать провода СИП по земле. Для раскатки есть специальные ролики, которые подвешиваются на анкерных опорах

Для раскатки есть специальные ролики, которые подвешиваются на анкерных опорах.

Ошибка №2. Повторное использование прокалывающих зажимов

Прокалывающие зажимы, используются для ответвлений СИП от магистрали к потребителю. Применение прокалывающих зажимов, позволяет делать отвод без снятия изоляции, но повторное их использование запрещено. Причина простая. Головка у прокалывающего зажима срывающееся, и повторная, надежная затяжка не получится. Снять их можно, использовать второй раз нельзя.

Ошибка №4. Два анкерных зажима на один кронштейн

Нельзя к одному анкерному кронштейну цеплять более одного анкерного зажима. Это относится и к опорам и к фасадам здания. Правило простое: Один анкерный зажим, на один анкерный кронштейн.

Ошибка №4. Неправильный подбор соединительных гильз

При подборе соединительных гильз, длинна гильзы для соединения нулевой жилы, должна быть длиннее гильз на фазных жилах. Делается это усиления соединения.

Ошибка №6. Не обжимаются гильзы соединительных гильз

После соединения, обязательно нужно обжать стальные кольца с двух сторон соединительной гильзы. Кольца обожмутся вокруг изоляции СИП и будут фиксировать сделанное соединение.

Ошибка №7. Неправильное соединение СИП и неизолированных проводов

В месте соединения неизолированного провода и СИП, первый провод нужно очистить от окиси и смазать специальной пастой для предотвращения повторного окисления.

Ошибка №9. Неправильно подключение уличного освещения

Нельзя вставлять две жилы уличного освещения, сечением 1,5 мм, в один зажим Р6. Такое соединение, нарушает герметичность контакта.

Ошибка № 10-11-12. Использование не профильных приспособлений для раскатки СИП

• Нельзя использовать раскаточные ролики без полимерного покрытия.
• Нельзя при раскатке СИП работать без вертлюг.
• Нельзя проверять провис стрел и силу натяжения без динамометра.

Elesant.ru

Другие статьи раздела: Воздушные линии электропередачи

• сайта
• Назад на главную

• Сантехника это система водоснабжения, канализации и отопления
• Размеры стандартной ванной комнаты
• Электрические схемы подключения скважинного насоса
• Условные обозначения на схемах, обозначение розеток, выключателей, оборудования
• Однофазная и трехфазная электрическая сеть
• Наглядная трехфазная схема вводно–распределительного щита частного дома
• Особенности ввода электричества в деревянный дом
• Электроснабжение квартиры: граница эксплуатационной ответственности
• Спуск и крепление кабеля к опоре
• Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg
• ВРУ. Вводно-распределительное устройство дома
• Подключение отвлетвления электропитания частного дома к воздушной линии
• Коллекторная схема водоснабжения
• Групповые линии освещения: общие норма и правила
• Вводной автомат. Расчет, выбор вводного автомата для квартиры
• Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля
• Монтажные провода и кабели их назначение и описание
• Распределительные сети электрической энергии: характеристики, классификации и схемы
• Системы заземления TN,TT,TN-C,TN-S,TN-C-S и IT
• Водопровод внутри здания

5 правил подключения

Первое что вы должны запомнить — любые работы для подключения к СИП под напряжением запрещены в дождливую или сырую погоду. Даже имея все средства защиты нельзя выполнять такие работы в дождь, при грозе, тумане, в темное время суток.

Второе — запрещается работать в одежде с короткими или засученными рукавами, как бы жарко на улице не было. Только спецодежда с термозащитой.

Использование соединения типа «орех» для подключения кабеля на фронтоне дома не допускается. Их вообще нельзя применять для подключения к СИП на улице. Более подробно об этом можно ознакомиться в статье «Как правильно соединить провода СИП между собой и с медным кабелем». Нужно пользоваться только заводскими прокалывающими зажимами.

Данную работу можно выполнять только если автоматы питающие дом отключены, то есть вводной кабель или СИП находятся без нагрузки, на холостом ходу, и вся аппаратура после счетчика отключена.

• Вся работа делается строго по технологическим картам и с применением средств защиты:
• технологические карты от Ensto — скачать

• технологические карты от Niled — скачать

Какой крепеж используется для оптического кабеля

Чтобы провести монтаж оптического кабеля, следует остановиться на фасадном крепеже SF 10. Его основные характеристики состоят в следующем:

• Фасадный крепеж SF 10 отлично подходит для монтажа оптического кабеля

  изготавливается из диэлектрика – материала, не проводящего электричество;

• не содержит компонентов, способных покрываться коррозией;
• используется совместно со стяжным ремешком, входящим в комплект;
• позволяет закрепить провод на расстоянии 10 мм от стены;
• подходит для монтажа кабелей диаметр которых составляет 8-25 мм.

Хотя крепеж SF 10 проявляет немало положительных качеств, для закрепления СИП-2 и СИП-4 его не используют. При монтаже таких проводов выбирают крепежи других типов, представленные ниже.

Крепление провода сип к стене дома

крепление провода сип к стене дома

Количество человек на сайте:3

Как подключить частный дом СИПом

В этой статье мы хотим описать способ подключения потребителя к воздушной линии электропередач при помощи самонесущего изолированного провода (СИП).

Для получения разрешения на подключение к электрическим сетям требуется получить технические условия (перечень технических мероприятий), которые необходимо выполнить. На основании технических условий проектная организация разрабатывает проект электроснабжения вашего здания для дальнейшего выполнения электромонтажных работ. В зависимости от типа местности и климатических условий в проекте электроснабжения рассчитывается наиболее оптимальное и безопасное расстояние пролета для СИПа без установки дополнительных опор (столбов).

Для удобства эксплуатации энергосистемы вашего дома наиболее оптимальным и правильным решением будет установить собственную опору на своём участке. На этом столбе надо смонтировать вводной автоматический выключатель, который в любое время обесточит электроснабжение вашего дома. В противном случае каждый раз, когда вам будет необходимо проводить электромонтажные работы, вам потребуется обращаться в электросети с заявкой на отключение всей линии электропередач, что повлечет за собой обесточивание всех домов, питающихся от этой воздушной линии.

Электромонтаж ввода выполняется от воздушной линии электропередач до вашей опоры (или до дома) при помощи специальных креплений (анкерных кронштейнов, зажимов), на которых закрепляется СИП. При подключении к воздушной линии электропередач, на опоре к которой вы подключаетесь, должно быть выполнено повторное заземление PEN-проводника. В соответствии с ПУЭ 1.7.102. На концах ВЛ или ответвлений от них длиной более 200 м, а также на вводах ВЛ к электроустановкам, в которых в качестве защитной меры при косвенном прикосновении применено автоматическое отключение питания, должны быть выполнены повторные заземления PEN -проводника. Более подробную информацию о повторных заземлениях вы найдёте в статьях про защитные заземления.

От опоры ВЛ (или установленной на вашем участке опоры) к стене дома СИП монтируется при помощи специальных анкерных креплений на высоте не менее 2,75 м от земли. От места крепления к стене до места прохождения через стену СИП должен быть проложен в гофрированной трубе ПВХ, коробе или в других несгораемых конструкциях. Проход через стену должен выполняться в металлической толстостенной трубе (гильзе). Для защиты от механических повреждений (в результате трения или изгиба кабеля) в гильзе устанавливается пластмассовая вставка, после чего гильза заделывается противопожарным составом.

Выполнив электромонтаж вводного провода через металлическую гильзу внутрь дома, СИП прокладывается до главного распределительного щита (щит учёта). Способ прокладки может быть различен, то есть открытая или скрытая электропроводка – главным условием выбора способа прокладки являются требования электробезопасности и пожарной безопасности.

Электромонтаж открытой проводки должен быть выполнен в коробе, в электротехническом плинтусе или в пластиковой трубе, которые не поддерживают горение. Электромонтаж скрытой проводки требуется выполнить в металлической толстостенной трубе в соответствии с ПУЭ. Этот способ является очень затратным и трудоемким. Если вы хотите облегчить и удешевить монтаж скрытой электропроводки, то требуется отделить гофрированную трубу ПВХ со всех сторон от поверхностей сгораемых конструкций сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т.п.) толщиной не менее 10 мм. Далее, питающий провод подключается на вводной автоматический выключатель в щите учёта, в котором установлен счётчик.

Некоторые энергетические компании обязывают пользователей устанавливать щит учёта на фасаде дома, мотивируя это доступностью снятия показаний счётчика, но вы имеете право установить его в доме. Если вы не хотите оспаривать предложенные вам технические решения, то вам следует смонтировать герметический антивандальный щит учёта на фасаде дома.

В таком случае провод СИП требуется завести в щит учёта и подключить на аппарат защиты, а от ЩУ до ГРЩ желательно выполнить электромонтаж ввода кабелем с медными жилами типа ВВГнг. Проход кабеля через деревянные стены должен осуществляться таким же образом, как и проводом СИП.

количество просмотров: 16753

Описание и виды СИП

Самонесущий электропровод состоит из нескольких изолированных друг от друга жил (переплетенная между собой алюминиевая проволока). При прокладке новых линий по ГОСТу Р 52373-2005 требуется использовать самонесущий кабель. По новым правилам ПУЭ эти кабели рекомендуется применять для подключения потребителей электричества.

На сегодняшний день существуют такие виды СИП:

• СИП-1. Это четырехжильный кабель, используемый в трехфазных электросетях напряжением до 1000 В. Причем три его жилы рассчитаны на подключение фаз (изолированы друг от друга), а четвертая (нулевая) идет без оплетки и имеет стальную сердцевину. Производят также кабель СИП-1А, в котором нулевая жила заизолирована.
• СИП-2. В этом кабеле все жилы заизолированы. Область применения у него такая же, как у описанного выше кабеля.
• СИП-3. Это одножильный провод с полиэтиленовой изоляцией. Благодаря стальной сердцевине он отличается высокой прочностью. Его используют в электросетях до 35 кВ.
• СИП-4. Это четырехжильный кабель с полиэтиленовой изоляцией, рассчитанный на ЛЭП до 1000 В. В нем нет жилы со стальным сердечником. Его часто используют для выполнения ответвлений от основной ЛЭП на дачах и в частном секторе.
• СИП-5. Он включает две и более заизолированных жилы, при этом все они без стального сердечника. Этот кабель используют в электросетях до 1000 В.

Частые ошибки при монтаже

А теперь давайте уделим внимание основным моментам при монтаже, которые вы можете и должны проконтролировать в ходе выполнения работ электриком. Во-первых, расстояние от основной опоры до дома должно быть не более 25 метров

В противном случае придется ставить дополнительную опору или делать трубостойку

Во-первых, расстояние от основной опоры до дома должно быть не более 25 метров. В противном случае придется ставить дополнительную опору или делать трубостойку.

Также трубостойка понадобится, если энергоснабжающая организация не дает разрешения монтировать шкаф учета на фасаде и требует его размещать на ближайшей опоре.

Ошибка №18
Нельзя, чтобы габарит от земли до провода СИП на фасаде дома был менее 2,5м.

Не поленитесь, возьмите рулетку и проверьте эту высоту. Если не получается выполнить данное требование, монтируйте гусак.

Ошибка №19
Не крепите анкерный кронштейн к элементам кровли (ветровик).

Несущая способность древесины в этих местах слабовата и крепеж от сильных ветровых нагрузок может вырвать с корнями. Вес у СИПа хоть и небольшой, но рычаг длиной в пару десятков метров делает свое дело!

Лучше всего засверлиться к фронтону дома на старую добрую траверсу или несущий брус.

Ошибка №20
Также не рекомендуется крепить СИП на боковую стену здания.

Дело здесь в сосульках, которые по весне при падении часто повреждают провода.

Можно конечно заморочиться, и раз и навсегда избавиться от сосулек. Но это совсем другая история.

Спуск кабеля к распредшкафчику должен быть защищен гофрой.

Ошибка №21
Гофра должна быть не серого цвета как для домашней проводки, а стойкой к ультрафиолетовому излучению + не поддерживающая горение.

На деревянных стенах нужно использовать металлорукав.

Ошибка №22
Конец кабеля в месте подключения к СИП на фасаде должен смотреть вниз, а не вверх.

Это защита от проникновения влаги в разделанный кабель.

Еще лучше конец гофры, откуда заходят провода герметизировать перчаткой “ТПИ мини” от КВТ.

На 25 и 32 гофру она липнет отлично.

Если кабель сразу заходит на чердак, а не спускается по фасаду вниз, то ввод через стену должен быть сделан через металлическую гильзу.

При этом трубка должна быть не прямой, а с загнутым к низу концом.

Отверстия в ней после ввода кабеля нужно надежно герметизировать. Для защиты от влаги самого СИП, как на опоре, так и на фасаде, применяются колпачки.

Ошибка №23
Если их не будет, то через пару лет провод как насос нахватается воды и очень скоро выйдет из строя.

Вот наглядный пример подтверждающий данную проблему.

https://youtube.com/watch?v=DWOP43hQ4zc%3F

Стоят колпачки копейки, но без них невозможна длительная и надежная эксплуатация самонесущего провода. Практически каждый прокалывающий зажим имеет в свое конструкции такой колпачок.

Однако на некоторых моделях они крепятся на тонких ремешках. Случается, что ремешок отрывается и колпачок теряется.

В этом случае не экономьте и обязательно купите себе новый. Благо, продаются они и по отдельности.

Ошибка №24
Снимать изоляцию с жилы кабеля при подключении через прокалывающий зажим не нужно.

Если кабель у вас слишком малого сечения (2,5мм2-4мм2, хотя куда такой кабель на ввод???), то производитель рекомендует сложить жилу вдвое, чтобы обеспечить большую площадь соприкосновения.

Тонкая жилка может попасть между шипов, и даже если поначалу контакт появится, со временем это место будет греться и кабель отгорит. Жилы от 6мм2 складывать вдвое не нужно.

Сам СИП от опоры до дома, несмотря на его изоляцию, должен проходить минимум в 0,5м от ближайших деревьев и кустарников.

Если вы не хотите вырубать любимую березку или яблоньку, то лучше выбрать другую точку крепления на фасаде. Любой СИП проходя сквозь деревья, со временем перетирается.

Ошибка №25
Не слушайте тех, кто говорит, что такие провода можно безболезненно пускать через зеленые насаждения и им ничего не будет.

Даже толстые жилы в 50-70мм2 через несколько лет при постоянных ветрах прорезаются веткой как ножовкой.

Вот сводная таблица минимальных отступов и расстояний при прокладке СИП провода в жилой дом.

https://youtube.com/watch?v=GYs2IU8b3_w%3F

Преимущества

Единственным недостатком СИП в сравнении с проводами старого типа является их более высокая стоимость. В остальном параметры превосходят алюминиевых предшественников:

1. Электробезопасность гораздо выше, чем у алюминиевых аналогов.
2. Стабильная эксплуатация вне зависимости от погодных условий, температуры и других природных факторов. Благодаря изоляции эти проводники не подвержены обледенению, ветер неспособен захлестнуть их на соседние.
3. Монтаж СИП кабеля от столба к дому достаточно прост, его можно осуществить в одиночку при наличии опор, необходимого инструмента и определенного опыта.
4. Большим плюсом для частных домов можно назвать то, что подобные кабели не позволяют совершать так называемые набросы для воровства электроэнергии.
5. Дополнительное преимущество – эстетичный вид, благодаря чему этот тип кабеля выбирается в качестве вводного.

Ввод в дом проводом СИП

Возможно кому-то не известна аббревиатура СИП расшифровывается, как — самонесущий изолированный провод.

Его придумали на замену обычным алюминиевым проводам, которые иногда тырят сборщики металлолома. По сути это обычный витой алюминиевый провод, но теперь он в находится в изоляции, которую необходимо удалять и поэтому СИП кабеля стали не интересны сборщикам металла.

Для осуществления ввода в дом проводом СИП мы приобрели в магазине следующие элементы арматуры для СИП и остальные элементы коммутации:

1. Провод СИП 2х16 длинной — 12 метров;
2. Анкерный зажим для СИП кабеля 4х16 — 2 штуки;
3. Зажимы прокалывающие ответвительные — 2 штуки;
4. Оцинкованный уголок с отверстиями — 1 штука;
5. Герметичная коробка с DIN рейкой — 1 штука;
6. ПВХ гофра с креплениями — 20 метров;
7. Двужильный медный кабель АВВГ 2х10 — 15 метров.
8. Автоматический выключатель EKF ВА47-73 — 2 штуки.

С нашей стороны: на фронтоне дома был установлен уголок при помощи болтового соединения, к которому был закреплен анкерный клиновой зажим для СИП.

Монтаж СИП на фронтоне дома

Анкерный зажим СИП

Так как кабель СИП имеет полиэтиленовую изоляцию, согласно ПУЭ, его нельзя заводить в дом!

Исходя из вышесказанного, чтобы осуществить дальнейшее подключение электричества в дом был использован алюминиевый кабель АВГ сечением 10 мм2, который был предварительно затянут в гофру ПВХ.

Для соединения провода СИП и кабеля АВВГ можно было использовать соединители типа орех. Но так как кабель будет проходить через дом, для его защиты был установлен автоматический выключатель который и осуществил соединение между этими проводниками.

Автомат на ввод в дом

Со стороны дачного кооператива: электрик забрался на столб, закрепил на металлическом хомуте ещё один анкерный зажим. Затем в этом зажиме, при помощи клина, он закрепил провод СИП. А при помощи ответвительных зажимов с прокалыванием изоляции СИП подключил наш провод к магистральной линии

Монтаж СИП на столбе

Зажим прокалывающий ответвительный для СИП

Что по этому поводу говорится в Правилах устройства электроустановок

• Прокладываемый кабель не должен испытывать нагрузок натяжения, передавливания.
• В местах перехода (муфты, прокалывающие соединения и прочее) должна быть организована изоляция, свойства которой соответствуют характеристикам основного провода.
• Все точки отвода и соединения должны быть доступны для осмотра и ремонта без механического вмешательства в конструкцию здания.
• Все соединения жил проводов и кабелей производиться в соответствии с ПУЭ: опрессовка, сварка, пайка или обжим.
• В случае, когда кабель по фасаду прокладывается с применением труб, гибких рукавов, замкнутых коробов — предусматривается возможность оперативной замены проводки.
• Конструктивные элементы, изоляция, точки перехода, должны выбираться исходя из среды применения: погодные условия, воздействие ультрафиолетовых лучей, температурный режим.
• Металлические части конструкции должны иметь защиту от коррозии.
• Длина кабеля, прокладываемого по стене здания, рассчитывается с учетом температурных зазоров на сжатие — растяжение. Перемещение провода под влиянием температуры не должно создавать условий для механических усилий тяжения.
• В местах соединения, разветвления, переходов, предусматривается слабина (запас кабеля на случай перекоммутации или ремонта).

В каких случаях требуется прокладка силового кабеля по фасаду

Самый очевидный вариант: если на пути воздушной линии электропередач возникло препятствие в виде здания. Его можно обойти, организовав маршрутную петлю в ЛЭП. Но это будет стоить дополнительных денег на проектирование, и лишний провод, не говоря уже о столбах. Раньше так и делали (когда линии электропередач строились только на оголенных проводах). А поскольку Правила устройства электроустановок (ПУЭ) допускают прокладку СИП по фасаду (или любым другим стенам), можно провести силовую линию прямо через препятствие.

Но это касается энергетиков. Нас с вами интересует применимость разрешения ПУЭ на частных домах, в зоне ответственности владельца объекта.

• Если щитовая в доме находится с одной стороны, а магистральная линия электропередач с другой, приходилось устанавливать еще один столб (протяженность воздушной линии имеет ограничения по длине). Зачастую прямо на участке. Самонесущий изолированный провод прокладывается по воздуху до ближайшей точки здания, а до щитовой он может идти по стене.
• Точка крепления от столба слишком высоко на стене, а щиток расположен у поверхности земли. Необходимо организовать так называемый опуск кабеля. СИП крепится к стене до входа в щит.

В качестве альтернативы выполняется переход с алюминиевых жил самонесущего провода, на медные проводники входного силового.

И тогда уже обычный кабель прокладывается по фасаду.

Казалось бы, проще затянуть вводной провод сразу в щиток, не покупая обжимные гильзы или прокалывающие муфты. Но подключение СИП к прибору учета (счетчику) настолько проблематично, что проще выполнить переход, и проложить кабель ВВГ по стене здания.
