Простейший шаблонный трубогиб своими руками
Мы разобрались в общих чертах с конструктивными особенностями механизмов для гибки трубных изделий. Теперь нам будет проще понять, изготовление какого приспособления потребует минимальных усилий. Сразу скажем, что конструкция конкретного самодельного механизма зависит от радиуса изгиба заготовки, который мы планируем получить, диаметра трубы и толщины ее стенок.
Самый простой вариант трубогиба
Если самодельный трубогиб нужен вам для выполнения несложных и неответственных работ (например, для сгибания изделий дугой для строительства парника), проще всего сделать приспособление шаблонного типа. Здесь все элементарно:
- Берете несколько деревянных досок. Соединяете их друг с другом в одну конструкцию, используя любой удобный для вас способ (металлические уголки, клеящие составы, гвозди или саморезы для древесины). Толщина используемых досок обязана быть на пару сантиметров больше сечения труб, которые планируется сгибать.
- Прикрепляете сделанный шаблон из дерева к основе. Функцию таковой может выполнять какая-либо отдельная поверхность либо обычный стол.
- Привинчиваете специальный упор к основе. В него вы будете упирать трубное изделие и изгибать его под требуемым углом.
Самодельный трубогиб готов. Его изготовление заняло максимум пару часов. А если вы внимательно посмотрите наш видео-урок, то сможете сделать шаблонное приспособление буквально за полчаса. Работать с таким механизмом просто. Вам нужно разместить между упором и шаблоном один конец трубного изделия, взяться рукой за второй его конец.
Трубогиб для намотки: пошаговая инструкция
Первоначальный этап
Чтобы установить подшипниковые узлы, вверху продольных стоек делают разметку отверстий для их крепления. Для этого применяют керн и отмечают, где будут располагаться болты. После этого подшипники убирают в сторону, а в отмеченных местах сверлят отверстия при помощи электрической дрели, используя сверло по металлу.
Размеры и местоположение боковых креплений на чертеже не отмечается, а выбирается по месту изготовления, эти параметры зависят от размеров валов, которые подготовлены для установки в конструкцию. Сквозные отверстия сверлят в креплениях, они предназначены для постановки вала. Края отверстий укрепляют дополнительными накладками, изготовленными из металлической полосы так, чтобы толщина прохода (стенки) была 10 мм.
От швеллера отделяют болгаркой кусок, равный ширине вала, его торцы формируют под 45˚. Он нужен для того, чтобы изготовить прижимной узел. Собирают остов для крепления вала из верхней перекладины и двух боковых стоек в виде буквы П. Оставшийся швеллер используют для вырезания двух отрезков по 50 см, чтобы изготовить направляющую конструкцию.

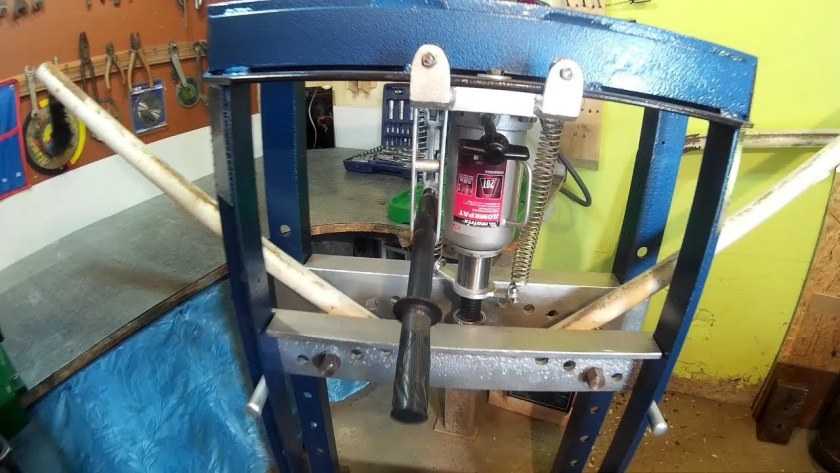

Гидравлический трубогиб
Работает на основе гидравлического привода, формирующего требуемое усилие. Подойдёт любой домкрат для автомобиля. Для монтажа рамы используются швеллеры. Гибка производится на двух упорах, смонтированных строго симметрично. Можно сделать инструмент с возможностью регулировки положения упоров.
На шток домкрата монтируется сменная оснастка. Профиль последний должен совпадать с диаметром дуги наружного сечения трубы. Чем больше дистанция между упорами рамы, тем шире выходит изгиб.
Если планируется гибка деталей большого сечения, их лучше фиксировать болтами. Это позволит избежать риска травмирования, если заготовка соскочит с инструмента.
ИСКУССТВО
Добряк, соре, но этот видос, пожалуй, худший (самый неудачный, если хочешь). Конечно, понятно, что этот видос ответ Шевцову, который является тупым мудаком, но тем не менее. Добряк, скажи пожалуйста, у тебя мб есть образование искусствоведа, культуролога или хотя бы, не знаю, историка? Просто не терплю непрофессионализм. Я учусь на искусствоведа, и то, что ты говоришь является какой-то странной дичью. Начнем разбор с начала:1) «Черный квадрат» Малевича искусством назвать достаточно сложно. Его выставляют в галереях как исторический факт развития человеческой идеи, мысли, творчества. Но не надо человека, говорящего, что «Черный квадрат» — говно, называть умственно отсталым. Адекватный зритель понимает, что этот квадрат как картина не работает. Он работает как свидетель своих лет, круто юзается в дизайне. И какую тучу мыслей ты в него не заложи, квадрат останется квадратом. Речь не идет о Малевиче или супрематизме/абстракционизме в целом. Есть прекрасные образцы работ такого стиля. Они идеально подходят для дизайна посуды или одежды. Просто в них ГЛУБОЧАЙШАЯ МЫСЛЬ не должна присутствовать, и даже, если она там и есть, то она отнюдь не является главной, главной тут является форма, она выше содержания.2) Про современных художников. Их спутать легче некуда. Если спросить у человека, сколько он знает художников второй половины XX века, наберется максимум 5 человек (какой-нибудь Дали, Уорхол, мб Пикассо), и то, все в разных стилях работали. Серова и Репина спутать легко, да уж. Вы ради интереса посмотрите на их реальные работы. «Похищение Европы» или «Девочку с персиками» Серова сравните с репинскими «Бурлаками на Волге» или «Запорожцами». ТАМ, БЛИН, ДАЖЕ СТИЛИ РАЗНЫЕ. У Серова стили: реализм, импрессионизм, немного модерн, у Репина — реализм. Это все равно, что сравнивать абстракционизм аля Пикассо с сюрреализмом Дали (как ты в начале ролика).3) Ты, Добряк, а, вернее, твой стиль является современным искусством, так как ты всё-таки живешь сейчас. Не знаю какой у тебя стиль, но отнести можно к комиксному, например. Но, ты не являешься современным искусством в том смысле, что ты не херачишь мазню тупую и не говоришь, что тут идей очень много, смыслом все наполнено. Это да.4) Понять искусство ли это произведение или нет, понять не так уж и сложно. Люди, которые считают, что надо прорисовывать всё до деталей тоже, в своём роде, неправы. Импрессионисты и экспрессионисты тому доказательство. И художники, да, во всяком случае в XX веке умели академически грамотно писать. Сейчас это уже спорно, ибо художники, благодаря развитию информационных технологий, могут не иметь нужного образования. Вот ты говоришь, что кардинально нового ничего не создают. Но ведь это неправда. Просто ты желаешь гнаться за формой, а не за содержанием. Идеальный пример — стиль соцреализм. Без пропаганды, просто объясню. Люди стиль реализма стали наполнять новым содержанием: борьбой за социализм — гражданской войной, далее тема ВОВ, космос. Стиль плюс — минус реалистичный (хотя есть и менее реалистичный ОСТ и более реалистичный АХРР). Искусство не обязано гнаться за этой дурацкой формой, а, если гонится, то всё пусть в дизайн идет, там оно смотрится уместно.5) И люди рисуют говно, потому что это востребовано «эстетами», потому что это приносит деньги6) Общество не всегда стремилось изобразить реальность, алё. Вспомни те же иконы или египетские росписи стен.
Часто задаваемые вопросы о самодельном трубогибе
Да, трубогиб можно сделать самостоятельно из доступных материалов и инструментов.
Как выбрать материалы для изготовления трубогиба?
Для изготовления трубогиба можно использовать металлические трубы, профили и листовые материалы, такие как сталь, алюминий и другие металлы.
Какие инструменты нужны для изготовления трубогиба?
Для изготовления трубогиба потребуются следующие инструменты: металлорежущий инструмент (например, пила по металлу), сварочный аппарат, шлифовальный инструмент, инструмент для измерения углов и размеров.
Как выбрать диаметр трубы для изготовления трубогиба?
Диаметр трубы для изготовления трубогиба зависит от того, какие задачи вы хотите решать с помощью трубогиба. Например, если вы планируете сгибать трубы большого диаметра, вам может потребоваться более крупный трубогиб.
Как проверить работоспособность самодельного трубогиба?
Для проверки работоспособности самодельного трубогиба потребуется провести несколько тестовых сгибов на трубах разных диаметров
Важно убедиться, что сгибы получаются гладкими и равномерными и что угол сгиба соответствует заданному.
Можно ли использовать самодельный трубогиб для коммерческого использования?
Это зависит от того, какой тип работ вы планируете выполнять с помощью трубогиба. Если вы планируете использовать его для коммерческой деятельности, необходимо убедиться, что он соответствует всем необходимым стандартам и требованиям безопасности.
Можно ли сделать трубогиб для сгиба труб под углом?
Да, трубогиб можно сделать для сгиба труб под углом. Для этого нужно убедиться,что рамы трубогиба имеют соответствующую форму и угол наклона. Также может потребоваться дополнительное оборудование, такое как устройство для измерения угла сгиба.
Можно ли использовать трубогиб для сгиба труб разных материалов?
Да, трубогиб можно использовать для сгиба труб из различных материалов, таких как сталь, алюминий, медь и другие. Однако необходимо убедиться, что трубогиб соответствует требованиям для каждого конкретного материала.
Нужна ли специальная подготовка для изготовления трубогиба?
Для изготовления трубогиба необходимы навыки работы с металлорежущим инструментом и сварочным аппаратом. При отсутствии опыта рекомендуется обратиться за помощью к профессионалам.
Как установить трубогиб?
Трубогиб устанавливается на жесткой и ровной поверхности. Перед началом работы необходимо убедиться, что трубогиб установлен на месте и не сдвинется в процессе работы. Для дополнительной стабильности можно использовать зажимы или другие приспособления.
Изготовление компактного трубогиба улитки
Изделия из профильной трубы «Улитка» получила такое название потому, что выступает силовым шаблоном. Это трафарет, который нужен специально для получения правильной формы плоской спирали.
В процессе, трубка плотно прижимается к трафарету, образуя ровные спиральные формы. По своему дизайну, они напоминают машинки для закатки стеклянных банок.
Улиткой называют плоскую стальную пластику (толщина не менее четырех миллиметров). На нее устанавливается трафаретная часть в виде спирали. Проблема в том, что ее изготовления требуется, как минимум, фрезерный станок или хороший ручной фрезер. Нельзя обойтись без пропанового резака. Это разновидность горелки, которая позволяет нагреть металл и в дальнейшем его согнуть. Заводские модели оборудованы системой штифтов и болтов. Каждая часть заменяема, что позволяет сделать разные изгибы.
Устройство и принцип работы трубогиба
Сама процедура по изгибанию трубы практически не сложная, но требует особого внимания. В процессе гибки она может получить дефекты в виде растягивания стенки и уменьшения ее толщины в месте изгиба, что приведет к уменьшению прочности трубы. Также место изгиба может изменить конфигурацию разреза и вместо круглого сечения принять форму эллипса, что значительно снижает внутреннюю пропускную способность жидкости, проходящей по трубе.
Особенности конструкции
Чтобы дефекты при изгибании были минимальными, выбирая или изготавливая для работы трубогиб, нужно понимать, как он работает. Изготовление устройства по выгибанию труб состоит из трех этапов:

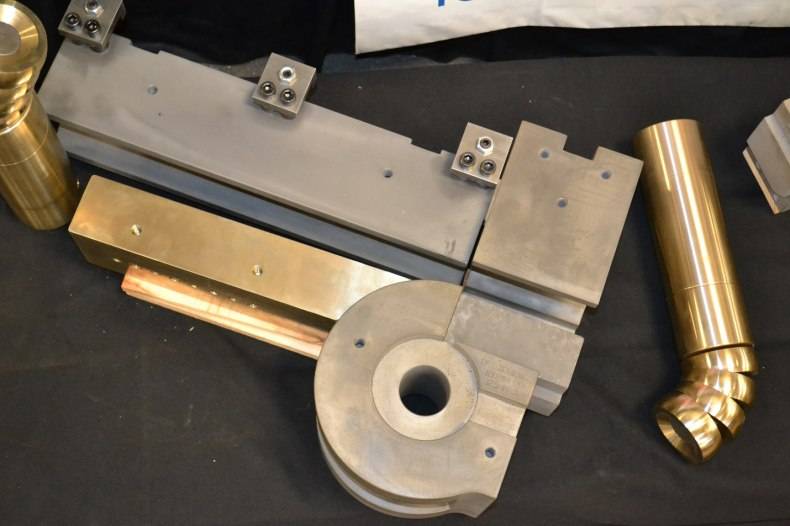

- На специальном держателе трубогибочного приспособления закрепляется пуансон (шаблон), по которому будет выгибаться трубная заготовка.
- С помощью трубореза обрезается определенной длины заготовка из трубы и устанавливается в это гибочное устройство.
- При помощи рычага на заготовку производится определенное силовое воздействие, вследствие чего она изгибается под определенным углом.
Подобные ручные устройства для выгибания трубчатых заготовок могут иметь механический или гидравлический привод, при этом эти два варианта прекрасно подходят для домашней мастерской.
Принцип работы практически всех трубогибочных устройств одинаков. Заготовка закрепляется в специальном приспособлении и под определенным усилием принимает требуемый угол изгиба.
Существуют различные трубогибочные устройства, и, естественно, в каждом из них используется своя система силового воздействия. Например, в устройствах арбалетного или гидравлического типа на сгибаемый участок трубы воздействует точечное усилие.
По другой схеме изгиб производится при помощи нескольких роликов, между которыми прокатывается заготовка, получается определенный угол изгиба. По такой схеме работают трубогибы, укомплектованные специальными вставками для труб (дорнами).
Для чего нужен дорн
Чтобы разобраться, для каких целей используются дорны, нужно знать, что может произойти с трубой во время ее загибания, если не использовать дорн. Например, при изгибании заготовки на некоторые ее участки в месте изгиба действуют две противоположные силы:
- Сжатие стенки внутреннего радиуса, при котором металл, деформируясь, образует волнистую поверхность (гофру).
- Растяжение. При этом металлическая стенка наружного радиуса изгиба растягивается, за счет чего она делается тоньше. Естественно, это практически до 50% может ослабить прочность трубы на участке произведенного загиба.
Сгибание труб без профилегиба в домашних условиях
Сгибание труб в домашних условиях без использования профессионального оборудования, такого как профилегиб, может быть немного сложнее, но все равно возможно. Вот несколько методов, которые вы можете использовать:
С помощью песка. Этот метод заключается в том, чтобы заполнить трубу сухим песком, который предотвращает деформацию трубы при сгибании. Вам следует убедиться, что оба конца трубы герметично закрыты после заполнения песком, чтобы он не высыпался. Используйте уголок или другую прочную поверхность, чтобы согнуть трубу на нужный угол.
С помощью тисков и длинного трубного ключа. Вы можете закрепить трубу в тисках и использовать длинный трубный ключ, чтобы получить больше силы при сгибании трубы.
С использованием пружины. Внешняя пружина, которая может скользить по трубе, может помочь предотвратить деформацию при сгибании. Убедитесь, что пружина плотно облегает трубу.
С использованием гидравлического домкрата. Если у вас есть гидравлический домкрат, вы можете использовать его для сгибания труб. Домкрат нужно закрепить таким образом, чтобы он мог приложить силу к трубе и согнуть ее.
С помощью огня. Нагрев трубы газовым горелкой, вы можете сделать ее более податливой для сгибания
Но этот метод требует осторожности, чтобы не вызвать пожар или не получить ожоги.
Помните, что при сгибании труб важно работать аккуратно, чтобы не повредить трубу и не вызвать травму. Работайте в защитных очках и перчатках и следите за безопасностью
В заключении, создание собственного гидравлического трубогиба может быть наградным проектом, позволяющим экономить средства и развивать навыки.
Как сделать трубогиб своими руками
Вам понадобится:
| Металлическая рама |
| Шарнирные соединения |
| Рычаги для создания давления |
| Крепежные элементы |
| Инструменты (дрель, сварочный аппарат и т.д.) |
Ниже представлен пример самодельного трубогиба:
Самодельный трубогиб обычно состоит из металлической рамы, в которую вставляется труба. Шарнирные соединения позволяют регулировать угол гиба. Рычаги создают необходимое давление для сгибания трубы.
Процесс создания самодельного трубогиба может потребовать определенных навыков и инструментов. Если у вас нет опыта работы с металлом или сваркой, лучше обратиться к специалистам либо приобрести готовый трубогиб в магазине.
Не забудьте о безопасности во время работы с трубогибом. Используйте защитные очки, перчатки и другие средства индивидуальной защиты.
Сделав трубогиб своими руками, вы сможете экономить на услугах специалистов и реализовывать свои проекты в домашних условиях.
ИСКУССТВО
Добряк, соре, но этот видос, пожалуй, худший (самый неудачный, если хочешь). Конечно, понятно, что этот видос ответ Шевцову, который является тупым мудаком, но тем не менее. Добряк, скажи пожалуйста, у тебя мб есть образование искусствоведа, культуролога или хотя бы, не знаю, историка? Просто не терплю непрофессионализм. Я учусь на искусствоведа, и то, что ты говоришь является какой-то странной дичью. Начнем разбор с начала:1) «Черный квадрат» Малевича искусством назвать достаточно сложно. Его выставляют в галереях как исторический факт развития человеческой идеи, мысли, творчества. Но не надо человека, говорящего, что «Черный квадрат» — говно, называть умственно отсталым. Адекватный зритель понимает, что этот квадрат как картина не работает. Он работает как свидетель своих лет, круто юзается в дизайне. И какую тучу мыслей ты в него не заложи, квадрат останется квадратом. Речь не идет о Малевиче или супрематизме/абстракционизме в целом. Есть прекрасные образцы работ такого стиля. Они идеально подходят для дизайна посуды или одежды. Просто в них ГЛУБОЧАЙШАЯ МЫСЛЬ не должна присутствовать, и даже, если она там и есть, то она отнюдь не является главной, главной тут является форма, она выше содержания.2) Про современных художников. Их спутать легче некуда. Если спросить у человека, сколько он знает художников второй половины XX века, наберется максимум 5 человек (какой-нибудь Дали, Уорхол, мб Пикассо), и то, все в разных стилях работали. Серова и Репина спутать легко, да уж. Вы ради интереса посмотрите на их реальные работы. «Похищение Европы» или «Девочку с персиками» Серова сравните с репинскими «Бурлаками на Волге» или «Запорожцами». ТАМ, БЛИН, ДАЖЕ СТИЛИ РАЗНЫЕ. У Серова стили: реализм, импрессионизм, немного модерн, у Репина — реализм. Это все равно, что сравнивать абстракционизм аля Пикассо с сюрреализмом Дали (как ты в начале ролика).3) Ты, Добряк, а, вернее, твой стиль является современным искусством, так как ты всё-таки живешь сейчас. Не знаю какой у тебя стиль, но отнести можно к комиксному, например. Но, ты не являешься современным искусством в том смысле, что ты не херачишь мазню тупую и не говоришь, что тут идей очень много, смыслом все наполнено. Это да.4) Понять искусство ли это произведение или нет, понять не так уж и сложно. Люди, которые считают, что надо прорисовывать всё до деталей тоже, в своём роде, неправы. Импрессионисты и экспрессионисты тому доказательство. И художники, да, во всяком случае в XX веке умели академически грамотно писать. Сейчас это уже спорно, ибо художники, благодаря развитию информационных технологий, могут не иметь нужного образования. Вот ты говоришь, что кардинально нового ничего не создают. Но ведь это неправда. Просто ты желаешь гнаться за формой, а не за содержанием. Идеальный пример — стиль соцреализм. Без пропаганды, просто объясню. Люди стиль реализма стали наполнять новым содержанием: борьбой за социализм — гражданской войной, далее тема ВОВ, космос. Стиль плюс — минус реалистичный (хотя есть и менее реалистичный ОСТ и более реалистичный АХРР). Искусство не обязано гнаться за этой дурацкой формой, а, если гонится, то всё пусть в дизайн идет, там оно смотрится уместно.5) И люди рисуют говно, потому что это востребовано «эстетами», потому что это приносит деньги6) Общество не всегда стремилось изобразить реальность, алё. Вспомни те же иконы или египетские росписи стен.
Как сделать самостоятельно станок для гибки труб
Чтобы сделать станок для гибки профильной трубы своими руками необходимо помнить о тому, что конечное изделие должно отличаться предельной простотой и выполняло свою функцию.
1-й способ
Чтобы сделать и пользоваться гибочным станком для профильной трубы необходимо подготовить два куска швеллера, два обрезка пальцев, являющихся частью гусениц трактора, и четыре уголка.
Чтобы согнуть заготовку понадобится домкрат, способный развивать усилие в 5 тонн и более. При этом потребуется его модернизация за счет установки на выдвижном штоке стальной платформы, для изготовления которой можно использовать выработанный шкив, имеющей ширину «ручейка» сопоставимую с профилем трубы. В данном случае обустройство гидравлического привода предполагает отрезание половины шкива и высверливание в нем посадочного места под шток домкрата.
Станина будущего станка собирается из уголков, закрепленных на стальной плите посредством сварки. Всего используется четыре уголка, имеющих полку от 60 до 80 мм, на верхних концах которых фиксируют с помощью сварки два швеллера. Для регулировки угла загиба предусматривается необходимость наличия симметричных отверстий в стенках швеллеров, которые требуется высверлить.
Чтобы привести готовый станок в исходное для работы положение, достаточно:
- в полученные в швеллерах отверстия вставить оси (пальцы) и закрепить на них ролики в качестве упоров для заготовки;
- поднять платформу домкрата до того уровня, чтобы в образовавшийся промежуток могла пройти заготовка;
- установить заготовку в станок для профильной трубы и создать требуемый изгиб с помощью домкрата, используя его функциональность.
2-й способ

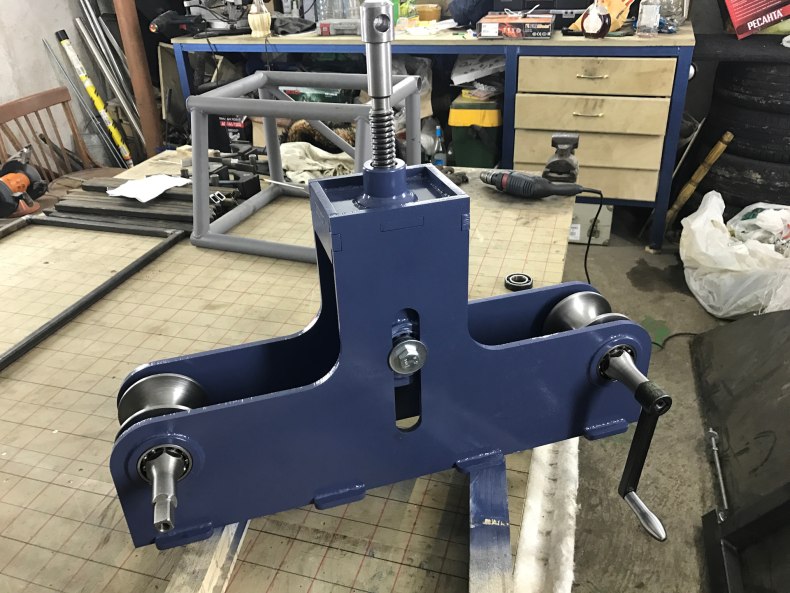

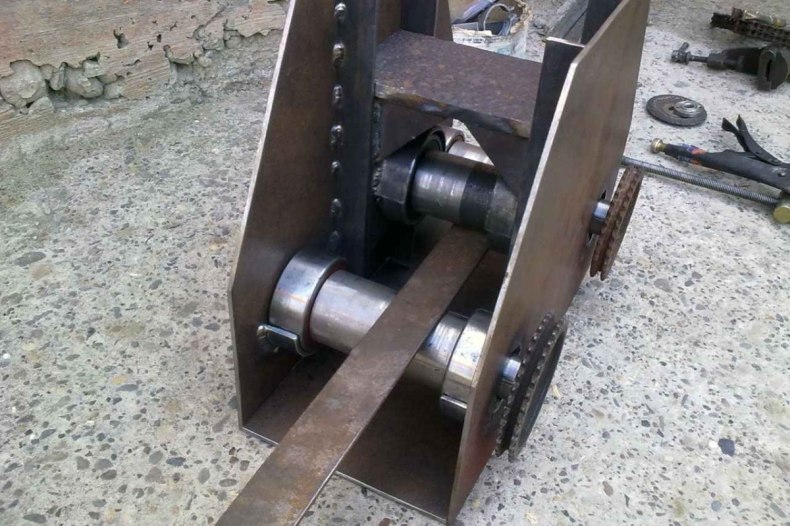

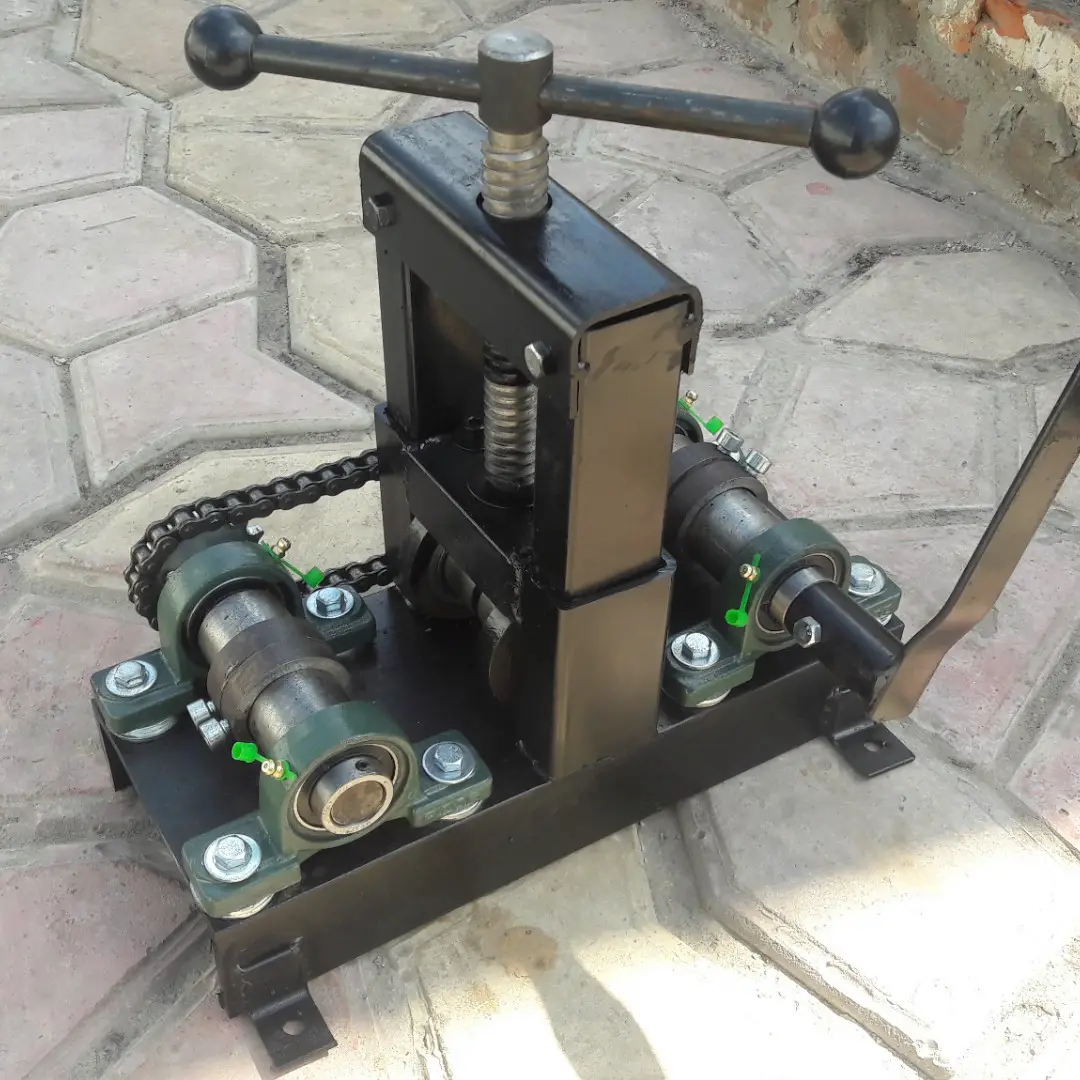

Самодельный трубогиб для профильной трубы на основе проката подразумевает, что заготовка будет уложена на боковые ролики, а сверху прижата третьим. После фиксации трубы в этом положении останется только привести посредством цепной передачи в движение валы для достижения нужного изгиба.
Чтобы сделать станок для прокатки профильной трубы потребуется:
- изготовить ролики и обоймы для размещения подшипников, что может быть достигнуто за счет обращения к услугам профессионального токаря. Всего конструкцией создаваемого устройство предусмотрено наличие трех валов, где один крепится на пружинах, а другие фиксируются в боковинах рамы;
- подготовить полку. Для этого понадобится швеллер (50 мм), из которого надо будет собрать прямоугольник 100 на 30 см. Затем в собранной полке следует проделать отверстия под валы и нарезать резьбу, необходимую для реализации возможности изменять силу воздействия прижимного вала;
- посредством сварки собрать конструкцию из имеющихся деталей;
- полку подвесить на пружины, а боковые валы соединить цепью посредством звездочек, приварив на один из валов рукоятку;
- установить домкрат таким образом, чтобы его использование позволяло изменять силу прижатия.
Внимание! Проблематично изготовить функциональный прокаточный трубогиб без соответствующих расчетов и чертежей. При этом не все обладают необходимыми для этого знаниями, поэтому лучше всего воспользоваться готовой документацией
Самостоятельное изготовление трубогиба для профиля – это вполне реализуемая задача, которая должна соотноситься с определенными целями
Если вы планируете проведение таких работ лишь как разовое мероприятие, то можно собрать деревянную конструкцию, которая вполне способна выдержать короткий срок эксплуатации. В противном случае, когда предполагается изготовление труб с тем или иным изгибом на постоянной основе, желательно обзавестись стационарным агрегатом более сложной и надежной конструкции
Самостоятельное изготовление трубогиба для профиля – это вполне реализуемая задача, которая должна соотноситься с определенными целями. Если вы планируете проведение таких работ лишь как разовое мероприятие, то можно собрать деревянную конструкцию, которая вполне способна выдержать короткий срок эксплуатации. В противном случае, когда предполагается изготовление труб с тем или иным изгибом на постоянной основе, желательно обзавестись стационарным агрегатом более сложной и надежной конструкции.
Чтобы собрать стационарное устройство, востребованное для изгиба труб, необходимо сделать следующее:
- смонтировать металлический каркас, соединив его элементы с помощью болтов и сварки;
- установить оси и валы на них в соответствии с имеющимся чертежом, соблюдая уровни размещения: два выше третьего;
- собрать цепную передачу, используемую для приведения станка в действие, для чего понадобится не только цепь, которую можно позаимствовать, например, со старого мотоцикла, но и три шестерни;
- закрепить на одном из валов ручку.
Трубогибы с прижимным роликом
Более сложным по конструкции является ручной трубогиб, в котором используется прижимной ролик. Для изготовления такого приспособления можно использовать как дерево, так и металл.
Для труб из мягких материалов (к примеру, медных) оптимальным вариантом являются ролики из древесины, так как они не вызывают деформации металла. Такие ролики совсем несложно изготовить в домашних условиях, если использовать фото или чертежи подобных приспособлений, в большом количестве размещенных в Интернете. В качестве материала изготовления можно использовать толстые доски или несколько слоев фанеры.
Чертеж трубогиба с прижимным роликом
Самодельный трубогиб подобной конструкции, основу которого составляют ролики – подвижный (прижимной) и неподвижный, – позволяет выполнять сгибание труб круглого сечения, отличающихся даже значительным диаметром.
Для того чтобы понять, что такое устройство отличается простотой конструкции и применения, достаточно взглянуть на его фото или чертеж. В зависимости от того, какие нагрузки предполагаются для трубогиба этого типа, основание для него изготавливается из металла или прочной фанеры. П-образный держатель, на котором будут размещены центральный и прижимной ролики, делают из металла.
Относительно оси центрального ролика, надежно закрепленной на основании, такой держатель должен иметь возможность вращаться. С обратной стороны от центрального ролика на держатель крепится рукоятка, являющаяся рычагом, поэтому от ее длины напрямую зависит создаваемое усилие. Такой рычажный трубогиб позволяет выполнять операции с различным радиусом загиба труб.
Многие задаются вопросом о том, возможно ли изготовление своими руками трубогиба намоточного типа. Естественно, сначала желательно изучить чертеж или фото такого приспособления, на котором нет упора на основании. Основу конструкции трубогиба этого типа составляют два шкива, рамка с рычагом и прижимным роликом, надежное основание. Гибка при помощи такого устройства осуществляется за счет того, что трубу, помещенную в желобок неподвижного шкива и зажатую хомутом, оборачивают вокруг шаблона при помощи рычага и подвижного ролика.
Трубогиб для мягких труб на два разных радиуса сгиба
Для небольших и мягких изделий (алюминиевых или медных) пригоден самодельный трубогиб, позволяющий выполнять сгибание с двумя разными радиусами. Фото такого устройства несложно найти в Интернете. В этом трубогибе используется один прижимной ролик, а шаблон выполнен одновременно с двумя радиусами на одной пластине. Естественно, что для каждого варианта гибки ручка трубогиба должна переустанавливаться, для чего на его основании предусмотрены два отверстия.
Создание втулок для крепления трубы
Создание втулок для крепления трубы — это важный этап при изготовлении трубогиба. Втулки используются для крепления трубы к раме трубогиба. Чтобы создать втулки для крепления трубы, выполните следующие шаги:
Подготовка материалов
Перед тем, как начать изготовление втулок, вам необходимо подготовить все необходимые материалы и инструменты. Вам понадобятся: труба диаметром 25 мм, лист стали толщиной 2 мм, резак, шлифовальная машина и сварочный аппарат.
Вырезание кругов
Начните с вырезания двух кругов из листа стали диаметром 25 мм с помощью резака. Круги должны быть одинакового размера и толщиной 2 мм.
Изготовление втулок
Далее необходимо создать втулки. Для этого возьмите трубу диаметром 25 мм и нарежьте из нее два кольца шириной 5 мм каждое. Эти кольца станут втулками.
Сварка
Для создания втулок необходимо соединить кольца и круги с помощью сварочного аппарата. Разместите круг на одном конце втулки, а кольцо — на другом конце, так чтобы получилась стопка. Затем с помощью сварочного аппарата сварите кольцо и круг между собой.
Отделка
После того, как втулки собраны, их нужно отшлифовать с помощью шлифовальной машины, чтобы удалить заусенцы и придать им гладкую поверхность.
Используйте эти втулки для крепления трубы к раме трубогиба. Убедитесь, что втулки плотно прилегают к трубе, и что соединение между кольцом и кругом достаточно крепкое.
