Как заменить светодиодную ленту в готовой люстре
Существуют две причины, почему люстра перестала светиться: либо вышел из строя блок питания, либо перегорела гибкая плата. Чтобы убедиться в исправности источника питания, нужно на его выходе померить напряжение: если оно равно 12 В, то он исправен, и причина поломки находится в самой ленте.
Самая большая трудность при замене светодиодной ленты состоит в выборе новой по цвету и мощности. Поэтому прежде, чем поменять её, нужно внимательно подобрать такую же или близкую по техническим характеристикам.
Замена полосы происходит в таком порядке:
- разбираем старую люстру;
- демонтируем вышедшую из строя ленту;
- приклеиваем на ее место новую световую полоску.
Вот и все, что нужно, чтобы сделать, отремонтировать светильник.
Как сделать ночник своими руками
Рассмотрим несколько способов сделать красивый и функциональный ночник для комнаты. Каждый из описываемых способов отличается простотой, а изделия полностью выполняют свои функции.
Светодиодный
Светодиодный источник света – наиболее предпочтительный для начинающего мастера, потому что диоды никогда не греются до высокой температуры и их можно использовать с любыми подручными средствами (бумагой, деревом и т.д.).
Материалы и инструменты для работы:
- Диодная лента.
- Каркас или деревянная подставка.
- Лобзик.
- Лак по дереву.
- Болты.
Ход работы:
Данный светильник будет иметь форму кошки
Нужно найти изображение животного и перерисовать его силуэт на фанере
Необходимо осторожно вырезать силуэт животного. Чтобы улучшить светильник, его можно обклеить обоями в цвет комнаты или покрыть защитным лаком
К задней стороне нужно прикрепить светодиодную гирлянду. К обратной стороне необходимо прикрепить брусок, на котором фиксируются крепежные инструменты. Приспособление не должно быть вплотную с потолком или стеной.
Из фанеры
Светодиодный ночник из фанеры легко сделать самостоятельно из подручных материалов. Несмотря на свою простоту, но будет выглядеть выразительно и впечатляюще. Для него необходимы светодиодная гирлянда, акрил и несколько досок:
- Нужно найти две доски с одинаковыми параметрами. Желательно, чтобы они были тонкие, в противном случае, их будет сложнее обрабатывать. По ним необходимо пройтись наждачкой.
- Акрилу нужно придать форму прямоугольника, длина и ширина которого будет совпадать с параметрами дощечек.
- На одной доске нужно создать текст или орнамент.
- Текст или резьбу нужно вырезать, чтобы сквозь эти дырочки проходил свет.
- Необходимо просверлить в каждой из досок четыре отверстия для шурупов. То же самое сделать с акрилом.
- Во второй доске необходимо сделать отверстие для электрического провода.
- На акриловом листе необходимо создать выемку, в которую будет помещаться светодиодная гирлянда.
- Вся конструкция скрепляется между собой.
Из дерева
Деревянные источники света достаточно распространены, так как изготавливать их из дерева легче, чем из других материалов. Дерево позволяет придать прибору любую необычную форму.
Для создания ночной лампы потребуется:
- Деревянный брус или бревно. От формы дерева будет зависеть форма светильника.
- Лак по работе с деревом.
- Светодиодная гирлянда. Преимущество такого источника света в том, что она не нагревается и не станет причиной пожара.
- Различные виды креплений.
- Лобзик.
- Отвертка.
- Металлический стержень.
- Дрель.
- Клей.
Ход работы:
- Нужно взять деревянный брус и распилить его на кольца, два из которых должны быть толще других. Их нужно будет разместить сверху и снизу.
- Необходимо просверлить в каждом из колец отверстие, но на верхнем и нижнем кольце нужно оставить их несквозными.
- По получившимся отверстиям нужно пройтись наждачной бумагой и нанести внутри слой клея.
- На кольца нужно нанести слой лака и подождать до его полного высыхания.
- После высыхания кольца нужно надеть на стержень. Гирлянду обмотать вокруг стержня до нанизывания колец, либо сделать это позже.
Из оргстекла
Другое название оргстекла – плексиглас или акрилайт. Лампу из оргстекла можно поставить на прикроватную тумбочку или на пол.
- Нужно взять три формы из оргстекла. Желательно, чтобы они имели форму прямоугольника и отличались друг от друга размерами.
- На листе бумаги нужно предварительно нарисовать фигуры или орнаменты.
- Подложить лист под форму из оргстекла и обвести его любым острым инструментом.
- Из деревянного бруса нужно вырезать две шайбы. Одна из них станет основанием для лампы.
- В одной нужно сделать три углубления, для вставки в нее фигур из оргстекла, а в другой – углубление для гирлянды.
- Деревянные шайбы нужно склеить, в одну из них поместить гирлянду, в другие – вставить плашки из оргстекла. Работа готова!
Бумажный
Изготовить источник света из бумаги очень просто: бумага является очень удобным в работе материалом:
- На толстой цветной бумаге нужно нарисовать орнамент или любой рисунок.
- При помощи шила или другого острого предмета необходимо выколоть орнамент по контуру.
- Свечу, светодиодную ленту или другой источник света нужно поместить в стакан, стакан обернуть бумагой с готовым орнаментом.
Светильник из светодиодной ленты
Перед тем как приступать к модернизации или изготовлению светильника из светодиодной ленты, необходимо изучить свойства светодиодов:
Они ослепляют человеческий глаз, поэтому их следует монтировать под матовым стеклом или в нишах.
Место для установки контроллера и блока питания ленты выбирается при проекте заранее
Эти элементы необходимы для поддержания характеристик светодиодов.
Лента основана на клеевом двухстороннем скотче, что позволяет надежно закрепить на место установки.
При сборке люстры следует учитывать осторожность, так как лента может легко повредиться.
Что понадобится
Для сборки и модернизации светильника своими руками необходимо приготовить следующие материалы:
- Закупаем светодиодную ленту нужной длины.
- Выбираем блок питания и контроллер.
- Для сборки необходимо использовать многопроволочные провода с сечением 1 мм2.
- Клеевой пистолет и ручной инструмент.
Пошаговая инструкция
Модернизация будет производиться на базе люминесцентного светильника из четырех ламп для подвесных потолков в следующем порядке:
- Производится демонтаж навесного оборудования светильника.
- Монтаж светодиодной ленты, контроллера и блока питания.
- Установка матового стекла и монтаж на потолок.
Канал Thomas Superleds демонстрирует модернизацию светильника армстронг.
Собираем лампу из светодиодной ленты
Разберем пошагово создание источника света на 220 В из светодиодной ленты. Чтобы решиться использовать новшество на кухне, достаточно вспомнить, что собранные своими руками светодиодные лампы существенно выгодней люминесцентных аналогов. Они живут в 10 раз дольше, а потребляют в 2–3 раза меньше энергии при одинаковом уровне освещения.

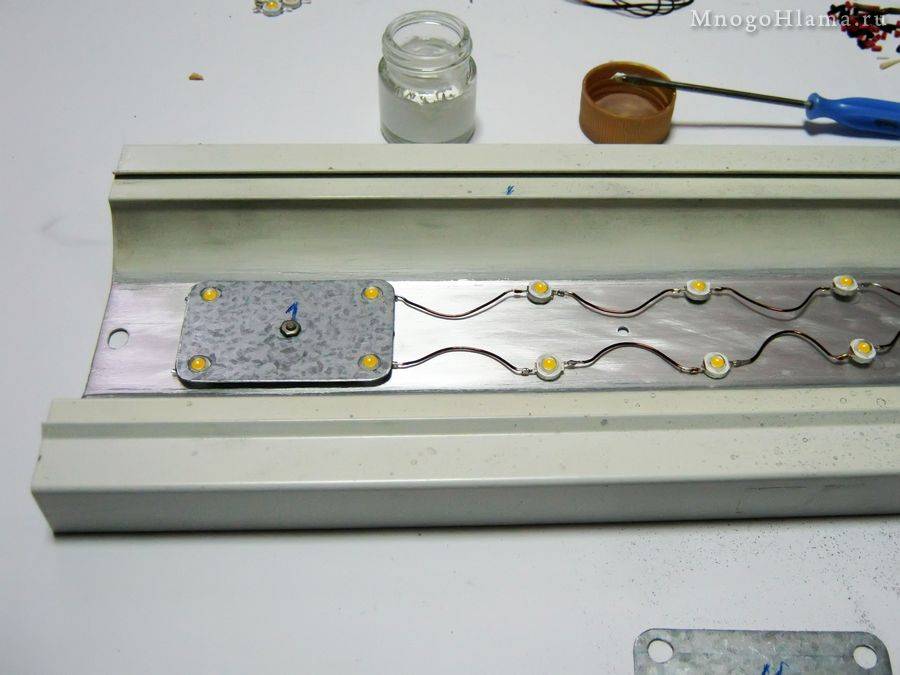

Для конструирования понадобятся две перегоревшие люминесцентные лампы длиной полметра и мощностью 13 ватт. Покупать новые смысла нет, лучше найти старые и неработающие, но не сломанные и без трещин.
Далее идем в магазин и покупаем светодиодную ленту. Выбор большой, поэтому к приобретению подойдите ответственно. Желательно покупать ленты с чистым белым или естественным светом, он не изменяет оттенки окружающих предметов. В таких лентах светодиоды собраны в группы по 3 штуки. Напряжение одной группы 12 вольт, а мощность 14 ватт на метровую ленту.
Затем нужно разобрать люминесцентные лампы на составные части
Осторожно! Не повредите провода, а также не разбейте трубку, иначе ядовитые пары вырвутся наружу и придется проводить уборку, как после разбитого ртутного градусника.
Извлеченные внутренности не выбрасывайте, они пригодятся в дальнейшем. Ниже представлена схема светодиодной ленты, которую мы купили
В ней ЛЕД подключены параллельно по 3 штуки в группе
Обратите внимание, что такая схема нам не подходит.
Поэтому нужно разрезать ленту на участки по 3 диода в каждом и достать дорогие и бесполезные преобразователи. Разрезать ленту удобней кусачками или большими и крепкими ножницами
После спаивания проволочек должна получиться схема, приведенная ниже. В итоге должно получиться 66 светодиодов или 22 группы по 3 ЛЕД в каждой, подключенные параллельно по всей длине. Расчеты просты. Так как нам понадобится преобразовать переменный ток в постоянный, то стандартное напряжение 220 Вольт в электрической сети нужно увеличить до 250. Необходимость «накинуть» напряжение связана с процессом выпрямления.
Для выяснения количества секций светодиодов нужно разделить 250 Вольт на 12 Вольт (напряжение для одной группы по 3 штуки). В итоге получим 20,8(3), округлив в большую сторону, получаем 21 группу. Здесь желательно добавить ещё одну группу, поскольку общее количество светодиодов придется разделить на 2 лампы, а для этого нужно четное число. К тому же добавив ещё одну секцию, сделаем общую схему безопаснее.
Нам понадобится выпрямитель постоянного тока, именно поэтому нельзя выбрасывать извлеченные внутренности люминесцентной лампы. Для этого достаем преобразователь, при помощи кусачек удаляем конденсатор из общей цепи. Сделать это достаточно просто, поскольку он расположен отдельно от диодов, то достаточно отломить плату. На схеме показано, что должно в итоге получиться, более подробно.
Далее при помощи пайки и суперклея нужно собрать всю конструкцию. Даже не пытайтесь уместить все 22 секции в один светильник. Выше говорилось, что нужно специально найти 2 полуметровые лампы, поскольку разместить все светодиоды в одной просто невозможно. Также не нужно рассчитывать на самоклеющийся слой на обратной стороне ленты. Он не протянет долго, поэтому светодиоды нужно закрепить при помощи суперклея или жидких гвоздей.
Подведем итоги и выясним достоинства собранного изделия:
- Количество света от получившихся светодиодных ламп в 1,5 раза больше, чем у люминесцентных аналогов.
- Потребляемая мощность при этом намного меньше, чем у ламп дневного света.
- Служить собранный источник света будет в 5–10 раз дольше.
- Наконец, последнее преимущество – направленность света. Он не рассеивается и направлен строго вниз, благодаря чему используется у рабочего стола или на кухне.
Разумеется, испускаемый свет не отличается высокой яркостью, но главным достоинством является низкое энергопотребление лампы. Даже если включить и никогда не выключать её, то она за год съест всего 4 кВт энергии. При этом стоимость потребляемой электроэнергии в год сопоставима со стоимостью билета в городском автобусе. Поэтому такие источники света особенно эффективно использовать там, где требуется постоянная подсветка (коридор, улица, подсобка).

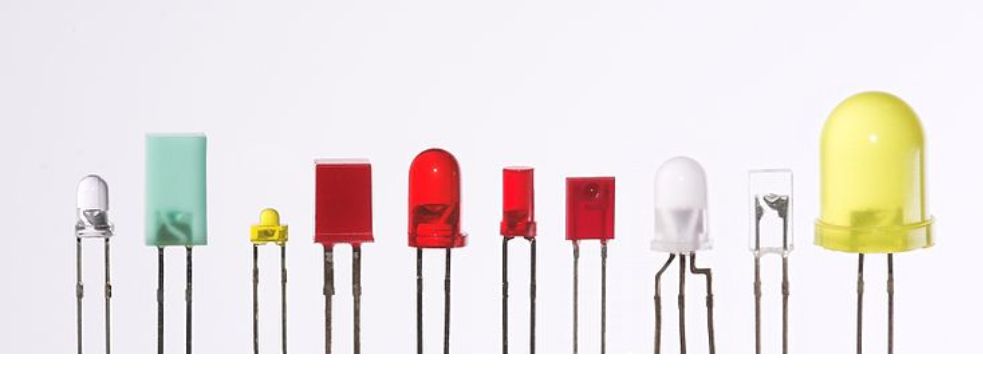

Типы применяемых светодиодов
Для получения одноцветной светодиодной ленты используются диоды SMD-3028 и SMD-5050.
Второй вариант представлен тремя кристаллами, поэтому обеспечивает более яркое свечение.
Также на показатели яркости оказывает влияние количество световых диодов на один метр осветительной ленты.
Размеры светодиодов отражаются на уровне мощности осветительного прибора:
- наличие 30 диодов SMD-5050 в одном метре – потребление 7,2 Ватт;
- наличие 60 диодов SMD-3528 в одном метре – потребление 4,8 Ватт;
- наличие 60 диодов SMD-5050 в одном метре – потребление 14,4-15,0 Ватт;
- наличие 120 диодов SMD-3528 в одном метре – мощность на уровне 9,6 Ватт;
- наличие 120 диодов SMD-5050 в одном метре – мощность на уровне 25,0 Ватт;
- наличие 240 диодов SMD-3528 в одном метре – мощность на уровне 19,2 Вт.
Ленты с чипами, которые размещаются в два, три или четыре ряда, называются многорядными и, как правило, включают в себя диоды с разным окрашиванием свечения.
С введением новых стандартов подключения, работоспособность диодов разного вида может обеспечиваться как блоком питания при постоянном токе с уровнем напряжения 24В и 36В, так и сетью переменного тока с уровнем напряжения в 220В.
Как выбрать светодиодную ленту
Основой светодиодной полосы является пластиковая полоска, на которой размещены светодиоды и резисторы. На ней могут быть установлены разные диоды, например SMD 3528 или SMD 5050. Цифры в маркировке показывают их размер. С увеличением габаритов растёт также их яркость и мощность. Учитывайте — чем выше плотность расположения светодиодов, тем больше света излучает полоска.
Светодиодные ленты различаются по уровню защиты:
- IP33 — силиконовый защитный слой отсутствует;
- IP44 — устойчивы к воздействию пыли и влаги;
- IP65 — кроме защиты от пыли и влаги, гарантирована высокая эластичность при низких температурах;
- IP67 — для защиты применяется прочная силиконовая трубка;
- IP68 — защитное покрытие изготовлено из двухслойной трубки со специальным наполнителем.
Приборы с защитой IP67 и IP68 подходят для освещения бассейнов и различных водоёмов.
Кроме этого, при выборе ленты обратите внимание на цвет свечения, количество цветов и направление свечения
Расчёт мощности светодиодной люстры по площади помещения
Расчёт светодиодной люстры начинайте с определения требуемой для вашего помещения величины светового потока, который измеряется в люменах. Для этого нужно перемножить норму освещённости (величину для разных помещений найдёте в таблице ниже), площадь помещения, измеренную в квадратных метрах, и коэффициент высоты потолков.
Таблица 1. Нормы освещённости.
Тип помещения | Норма освещенности, лк | Тип помещения | Норма освещенности, лк |
| Офис общего типа | 300 | Кухня и жилые комнаты | 150 |
| Офис, где проводятся чертежные работы | 500 | Детская | 200 |
| Конференц-зал | 200 | Ванная, душевые | 50 |
| Лестницы | 50–100 | гардеробная | 75 |
| Коридор, холл | 50–75 | Библиотека и кабинет | 300 |
| Архивные помещения | 75 | Лестницы в жилых помещениях | 20 |
| Кладовые и подсобки | 50 | Бассейн, сауна | 100 |
Таблица 2. Коэффициент высоты потолков.
Высота потолков, м | Коэффициент |
2,5… 2,7 | 1 |
2,7… 3 | 1,2 |
3… 3,5 | 1,5 |
3,5… 4 | 2 |
Зная световой поток для освещения помещения, создаваемый одним метром гибкой платы (обычно приводится в технических характеристиках), можно правильно определить длину полосы. Для этого разделите величину необходимого освещения на количество света, излучаемого одним метром гибкой платы.
Пример расчёта:
Определим, сколько метров ленты подготовить для освещения гостиной площадью 20 квадратных метров с высотой потолка 2,7 метра. Световой поток 720 лм/м.
Рассчитаем нужный световой поток:
Е = X * Y * Z = 150 * 20 * 1,2 = 3600 лм,
Где X — норма освещенности, для гостиной равна 150,
Y — площадь помещения,
Z — коэффициент, зависящий от высоты потолка 1,2.
Необходимая длина ленты:
L = 3600 / 1,2 = 5 м.
Значит, для освещения данного помещения потребуется 5 метров светодиодной полосы.
Подбор блока питания по мощности
Чем мощнее блок питания для светодиодных светильников, тем дороже стоит. Чтобы не переплачивать, потребуется определить минимальную достаточную мощность, потребляемую осветительным прибором.
Для расчёта потребуется знать нагрузку на один метр (обычно производители указывают данное значение в технических характеристиках) и длину платы. Перемножив значения этих двух величин, и умножив полученное значение на коэффициент запаса прочности, который равен 1,5, получаем требуемую нагрузку на блок питания. Определяем электрическую нагрузку на метр ленты, зная, какие светодиоды применяются и какое количество на одном метре размещено, по таблице:
Пример расчёта:
Лента длиной 5 метров, нагрузка на метр равна 14,4 Вт/м. Определить минимальную достаточную мощность блока питания.
Чтобы узнать нагрузку на блок питания, умножаем мощность, потребляемую одним метром гибкой платы, на ее длину и коэффициент запаса прочности:
Рб = Рл * Lл * К = 14,4 * 5 * 1,5 = 108 Вт.
Мощность приобретаемого блока питания должна быть ближайшей большей. Например, в нашем примере можно подключить блок питания на 120 Вт.
Процесс сборки
Вариант сборки осветительного прибора зависит от его типа. Устройство может быть на ножках, вертикальным или горизонтальным. Основные этапы самостоятельной сборки наиболее простой и распространенной конструкции следующие:
- отмерить длину короба или уголка;
- просверлить в уголке или коробе крепежные отверстия под шурупы, а также место для установки переключателя;
- закрепить уголок на выбранном для установки осветительного прибора месте;
- установить в выпиленном месте выключатель;
- припаять к диодной ленте провода;
- произвести обезжиривание поверхности посредством ацетона;
- установить на уголок или короб диодную ленту;
- подключить провода к блоку питания или адаптеру;
- проверить все соединения.
Таким образом выполняется горизонтальная конструкция, которая чаще всего используется в качестве эффективной подсветки рабочей зоны на кухни, столешницы, письменного стола, а также навесной полки. Элементами декора могут служить практически любые материалы, которые подходят к интерьеру помещения.
При выборе места для установки диодного светильника нужно помнить, что оптимальной является высота в 0,7-0,8м от освещаемой поверхности. Только в этом случае можно получить максимальную эффективность освещения.
Светильник своими руками
Можно создать конструкцию потолочного, настенного, напольного или настольного светильника по своему вкусу и под существующий интерьер. Использовать можно любые подручные материалы: от воздушных шаров до железных конструкций.
Необходимо определиться с типом применяемых светодиодов или готовой ленты. Если это диоды – просчитать нужное количество, если лента – нужную длину.
Эти данные понадобятся для расчета потребляемой светильником мощности.
Светодиоды соединяют последовательно по 3-4 штуки, в зависимости от рабочего напряжения диода и последовательно с ними ставится ограничительный резистор, предотвращающий перегорание диода при превышении номинального тока. При необходимости увеличения светового потока, параллельно устанавливают еще 2-3 таких блока. Так можно сделать и настольную лампу, и лампу для автомобиля.
Мощность потребления известна. Один из вариантов – приобретение драйвера. Его параметры должны соответствовать параметрам потребления светильника или быть немного большими.
Если параметры потребления будут больше параметров драйвера, он выйдет из строя и, что вполне вероятно, выйдет из строя сама светодиодная конструкция.

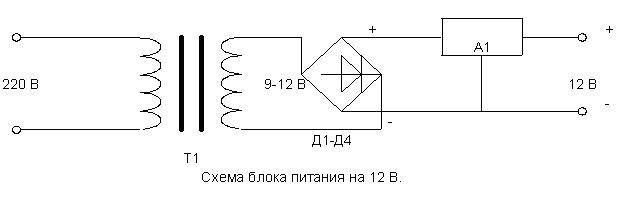

Схема блока питания на 12 В
Трансформатор Т1 с параметрами: входное напряжение 220 В, выходное – 9-12 В. Можно использовать готовый трансформатор от старого телевизора. Следующий элемент – диодный мост Д1-Д4. При наличии свободного диодного моста от зарядного устройства автомобиля, можно использовать его. Напряжение, на которое рассчитана работа диодов, должно быть выше 12 В, а ток выпрямления больше тока потребления светодиодного светильника.
Элемент А1 – любой стабилизатор напряжения с рабочим током, превышающим ток потребления светильника, и напряжением на выходе 12 В. Все элементы схемы доступны в любом магазине радиодеталей. Собрать и спаять схему можно с помощью паяльника, закрепив все детали в пластиковый корпус. Печатный монтаж здесь будет излишним, подойдет навесной с соблюдением правил качественной пайки.
Напряжение входной цепи 220 В опасно для жизни человека. При работе следует соблюдать правила техники безопасности.
После окончания монтажа нужно закрепить все детали в корпусе и вывести наружу два провода для подключения входного напряжения и два для 12В. Обязательно пометить провода входные «+» и «-» выхода для исключения переполюсовки. Из практики: красный провод обозначает плюс, синий – минус.
Диодный светильник для дома своими руками сделан, он радует глаз и экономит электроэнергию.
Шаг 20: Делаем отверстия
Проделайте в коробке в выбранных вами местах 4 отверстия. Они нужны для установки выключателя, потенциометра, разъёма адаптера и светодиода индикации зарядки. Я разместил выключатель и потенциометр на передней стенке коробки. Для проделывания отверстия подойдёт обыкновенный карандаш.
Светильник из светодиодной ленты своими руками, при соблюдении инструкции, выполнить не слишком сложно.
Такой современный и достаточно оригинальный осветительный прибор может использоваться в организации подсветки для помещений разного назначения.
Как сделать самодельный светильник из светодиодной ленты, читайте далее.
В настоящее время отечественными и зарубежными производителями выпускается несколько видов светодиодных лент, которые отличаются друг от друга по нескольким параметрам. Чтобы правильно определится с видом ленты, необходимо внимательно изучить всю маркировку на реализуемом изделии.
| Первая цифра в маркировке | Источник | LED-светодиод |
| Вторая цифра в маркировке | Цвет свечения | Красное свечение «R» |
| Зеленое свечение «G» | ||
| Синие свечение «B» | ||
| Любое свечение «RGВ» | ||
| Белое свечение «СW» | ||
| Третья цифра в маркировке | Способ монтажа | SMD |
| Четвертая цифра в маркировке | Размер чипа | 3028 или 3,0х2,8мм |
| 3528 или 3,5х2,8мм | ||
| 2835 или 2,8х3,5мм | ||
| 5050 или 5,0х5,0мм | ||
| Пятая цифра в маркировке | Количество светодиодов | 30 на метр длины |
| 60 на метр длины | ||
| 120 на метр длины | ||
| Шестая цифра маркировки | Защита от проникновения твердых предметов | IP 0-6 |
| Седьмая цифра маркировки | Защита от проникновения влаги | IP 0-6 |
Светодиодные ленты IP-20 открытого типа применяются в помещениях без наличия повышенной влажности. Ленты с IP-65 чаще всего используются в ванной комнате и рабочей кухонной зоне, а приборы с IP-68 обладают полной изоляцией от влаги, поэтому сохраняют работоспособность даже в неблагоприятных условиях улицы. По направлению свечения все ленточные светодиоды могут быть фронтальными и торцевыми.
Особенностью очень популярной и современной RGB-ленты с диодами является возможность использования контролера, который позволяет получить монохромное свечение или мигание разными цветами.
Что делать, если нет готовой светодиодной ленты
Иногда возникают ситуации, когда нет возможности приобрести светодиодную ленту или отсутствуют средства для ее покупки. В этом случае можно попробовать изготовить ленту самостоятельно, используя отдельные светодиоды.
Перед началом работ необходимо подготовить все необходимое для сборки конструкции:
Светодиоды, мощностью 1 Вт каждый, в необходимом количестве.
Рулончик специального двухстороннего скотча, обладающего хорошей теплопроводностью.
Драйвера, соответствующие количеству светодиодов
Необходимо обратить внимание на маркировку, где указано количество выходов для светодиодов.
Алюминиевая лента или другая поверхность с минимальной толщиной 1 мм. Площадь должна соответствовать 1 см для каждого светодиода.
Вначале алюминиевая поверхность обезжиривается, после чего к ней приклеивается двухсторонний скотч. Нижняя часть светодиодов также обезжиривается, после чего они устанавливаются на скотч, чередуясь положительными и отрицательными полюсами. Светодиоды прижимаются, после чего припаиваются. Затем припаиваются драйверы и светильник можно подключать к питанию. После проверки работоспособности, его можно вставить в любой корпус и устанавливать в различных местах.
Как элементы осветительных приборов, светодиоды появились на рынке относительно недавно. Первые светодиоды были созданы в 1962 году, они излучали слабый красный свет. Для освещения такие приборы не использовались в связи с тем, что излучался очень узкий спектр света, а цена на них была довольно высока.
Светодиодное освещение дома
С развитием технологии изготовления светодиодов появились другие цвета видимого спектра излучения, снизилась стоимость продукции, расширился диапазон применения светоизлучающих приборов. Но по-прежнему им было еще далеко до экономных осветительных систем. Применялись в основном для индикации в электро,- и радиоприборах. Положительными качествами были малое энергопотребление и долговечность.
Светодиоды разного цвета и формы
Тонкости замены галогеновых ламп на светодиодные
Что важно учесть при замене галогеновых ламп на светодиодные:
- Цоколь. Выбирать следует LED с таким же цоколем, что в оригинальной люстре.
- Проблемой может быть низкое энергопотребление светодиодных сборок. Отдельные модели электронных трансформаторов снабжены функцией автоматического отключения при малой нагрузке. С диодами люстра может мигать или не работать вообще. Решается удалением трансформатора с заменой на led драйвер.
- Направленность света LED ламп. Угол распространения светового потока у галогенок 360°, у светодиодов — зависит от конструкции. Выбирайте модели с линзами широкого рассеивания, желательно с матированным рассеивателем, иначе получите неравномерное освещение.
- Помните про конструкцию плафона при выборе светодиодных лампочек. Led лампа может не поместиться в прежнее посадочное место или будет выступать и выглядеть неэстетично.
- Цветовая температура светодиодных ламп. Большинство LED светят холодным белым светом (4000К — 6000К) их нежелательно ставить в детские. Для гостиной или рабочего кабинета — отличный вариант.
Целью переоснащения люстр служит экономия электричества. Стоит понимать, что модернизация одного источника света окупится не раньше чем через два-три месяца (для комнат с постоянным использованием освещения). Эффективней провести перемонтаж сразу нескольких участков жилого помещения.
Выбирая полупроводниковые светильники не нужно экономить. Скупой платит дважды. Дешевое изделие, выпущенное неизвестным производителем чаще низкого качества и быстро приходит в негодность.
Светильник на 220 в
Светодиодный светильник на 220 в. можно сделать самостоятельно, разберем, каким образом детальнее.
Для начала нужно найти не функционирующий цоколь, светодиоды, диодный мост, предохранитель (можно использовать от нерабочей старой системы), конденсатор, каркас для будущего светильника, средство для крепления (клей или жидкие гвозди).
Как сделать зарядное устройство своими руками: 110 фото примеров, схем и способов изготовления зарядки
Ремонт принтера своими руками — типичные поломки принтеров HP, Canon, Epson, Samsung. Пошаговое руководство с фото по самостоятельному ремонту
Датчик температуры своими руками: схемы, варианты постройки простых и точных датчиков температуры (90 фото)
Для создания светильника нужно несколько не пригодных к использованию ламп, без видимых внешних повреждений.
Затем следует демонтировать лампы на части, стоит предельно осторожно подходить к разбору прибора, чтобы не повредить имеющиеся в нем детали. Стоит разделить ленту на части, оставить по три штуки, убрать из нее преобразователи. Спаять нужные детали между собой
В результате получается шестьдесят шесть светодиодов подключенных по длине параллельно
Спаять нужные детали между собой. В результате получается шестьдесят шесть светодиодов подключенных по длине параллельно
Стоит разделить ленту на части, оставить по три штуки, убрать из нее преобразователи. Спаять нужные детали между собой. В результате получается шестьдесят шесть светодиодов подключенных по длине параллельно.
Сложностей в расчетах не должно возникать, поскольку для перенаправления сменного тока на постоянный, стандартное напряжение необходимо увеличить на 30 вольт.
Ремонт телевизоров своими руками — обзор схем и современных конструкций телевизоров. 120 фото и видео мастер-класс ремонта
Как сделать сабвуфер своими руками: расчет, теоретические основы и советы по выбору материалов и элементной базы (135 фото)
Ремонт шуруповерта своими руками: устройство, особенности работы, восстановление и сборка шуруповерта (110 фото + видео)
В итоге получается 21 группа, но следует добавить еще одну, поскольку в данном случае схема будет безопаснее.
Далее следует взять выпрямитель постоянного тока, достать его из преобразователя путем удаления конденсатора из общей сети. Затем стоит собрать все детали.
Не стоит помещать все диоды в один светильник. Проще разделить их на два. При креплении лучше использовать суперклей.
Как сделать фитолампу и что для этого понадобится?
Для изготовления фитолампы своими руками понадобятся:
- светодиоды со специальным спектром излучения;
- источник питания;
- система охлаждения;
- корпус;
- вспомогательный материал и инструмент.
Чипы синих, красных и пурпурных фитосветодиодов встречаются в разных модификациях: в виде дискретных SMD-элементов или COB-матриц. Все они пригодны для изготовления светильника своими руками. Проще всего делать подсветку из готовой светодиодной ленты для растений, разрезав её на несколько отрезков. Сложнее – из отдельных SMD чипов или COB-матриц, для которых потребуется правильный расчёт радиатора.
Источник питания для светодиодов и матриц представляет собой драйвер со стабилизированным постоянным током на выходе, а для светодиодных лент – это источник напряжения +12В соответствующей мощности.
Пассивная система охлаждения является обязательным элементом светильника для растений. Она отвечает за соответствие оптических характеристик излучающих диодов в течение всего срока службы. О форме, размерах и материалах для изготовления радиатора рассказано в отдельной статье. В большинстве самодельных светильников радиатор одновременно является корпусом.
Кроме перечисленных светодиодов, в качестве источников света можно использовать фитодиоды, изготовленные по технологии УСКИ (универсальное сине-красное излучение). Они имеют уникальный спектр излучения, полученный за счёт особого состава люминофора. В данном случае люминофор выполняет функцию избирательного фильтра, пропуская волны преимущественно в синем, красном диапазоне, а также незначительную часть жёлтого и зелёного света. При этом синяя область имеет ширину 380–480 нм с небольшим переходом в ультрафиолет и пиком на длине волны 445 нм. Красная область намного шире, захватывает оранжевый и инфракрасный спектр, доля которых достигает 50%. Общая ширина красного излучения примерно составляет 570–770 нм с максимумом на 640–660 нм.
Благодаря расширенной спектральной характеристике, светодиоды УСКИ идеальны в конструировании ламп для растений своими руками. Светильник на их основе обеспечит растение полным циклом роста: от вегетативного развития до созревания плодов и может применяться для подсветки растений с крайне низкой долей солнечного воздействия.
Применение фитоленты
Чтобы сконструировать простой светодиодный светильник для растений, понадобится фитолента с блоком питания и недорогие детали для корпуса, в качестве которых можно использовать подручный материал. Светильник может иметь любую форму и размер, благодаря гибкости и возможности резать ленту на отрезки, кратные 5 см, а клейкое основание позволяет монтировать её на любую гладкую поверхность.
Оптимальным материалом для корпуса станет тонкая алюминиевая (в крайнем случае, жестяная) пластина, которая послужит прекрасным отводом тепла для светоизлучающих чипов ленты. В углах пластины нужно сделать крепёжные отверстия. Вся конструкция подвешивается на двух декоративных цепочках, которые цепляются за крюки-саморезы, вкрученные в стену. Переставляя звенья цепи можно регулировать высоту.
Мощная фитолампа с цоколем Е27 своими руками
Сделать эффективную и экономичную подсветку для рассады своими руками можно из нескольких светодиодных ламп, которые собирают из отдельных компонентов. Для этого на нужно купить DIY-набор (например на Aliexpress), включающий все необходимые детали для сборки лампы, а именно:
- пластиковый корпус и разборный металлический цоколь Е27;
- алюминиевый радиатор с саморезами;
- плата под smd-светодиоды;
- линзы с углом рассеивания 90° и держатель для них.
Отдельно приобретают синие и красные smd led, драйвер подходящей мощности, легкоплавкий припой и термопасту. Сборку начинают с монтажа светодиодов на плату при помощи фена и паяльника, разогретого до температуры 280°C. После этого к плате припаивают провода от драйвера и кратковременным включением проверяют схему на работоспособность. Убедившись в свечении всех чипов, переходят к сборке корпуса.
В местах контакта платы с радиатором наносят тонкий слой термопасты и прижимают их саморезами. Над всеми светодиодами устанавливают линзы, которые фиксируют держателем с винтами. Внутри пластикового корпуса размещают драйвер, выходные провода которого припаивают к плате, а входные прижимают к центральной и боковой части цоколя.
Одна такая фитолампа способна обеспечить полноценный досвет в вечернее время нескольким комнатным цветкам или рассаде, высаженной на площади до 0,25 м2.
Люстра-бабочка
Существуют два способа создания такого светильника:
- Одна большая бабочка.
- «Рой» маленьких мотыльков разного размера.
Отдельные части светильника могут опускаться до полутора метров от потолка.
- В качестве основы берется старый абажур или его каркас.
- Если таких заготовок нет, то можно использовать обод из металла или дерева или толстую проволоку, скрученную в круг.
- Нужно подготовить листы с шаблонами бабочек, чтобы выбрать бабочки необходимых размеров и форм.
- Рекомендуется делать мотыльков хотя бы пяти разных размеров.
- Тогда конструкция будет визуально большей.
- Бабочки вырезаются маленькими ножницами или канцелярским ножом.
- Желательно, чтобы бумага была плотной.
- Вырезанные фигурки окрашиваются разными красками, украшаются блестками, однако на некоторых шаблонах бабочки уже могут быть цветными.
- Чтобы довести изделие до готовности, бабочки фиксируются на лесках и крепятся на основу.
Самодельный рассеиватель
Следующее что вам понадобится — это фольга. Она продается в рулонах для запекания.
Разматываете
рулон и аккуратно заминаете фольгу по всей площади, чтобы получилась
максимально мятая, шершавая структура.
Чтобы
случайно не проделать дырку ногтями, одевайте перчатки.
После этого
фольгу нужно наклеить на большой кусок картона. Возьмите его из-под
какой-нибудь коробки от телевизора или другой бытовой техники.
Только не
разглаживайте фольгу при наклеивании
Очень важно сохранить грубую текстуру
поверхности
В конечном итоге у вас должен получиться вот такой квадрат. Размеры квадрата должны совпадать с размерами двух уголков, подготовленных ранее.
По краям этого картона с фольгой, на болты с гайками крепите алюминиевые уголки с трубками.
Это будет заготовка под корпус светильника.
