Монтаж
Перед присоединением выключателя необходимо распечатать или нарисовать схему подключения. С её помощью будет несложно произвести необходимые соединения в распределительной коробке. Но ВСЕГДА сначала ОТКЛЮЧАЕМ электроэнергию!

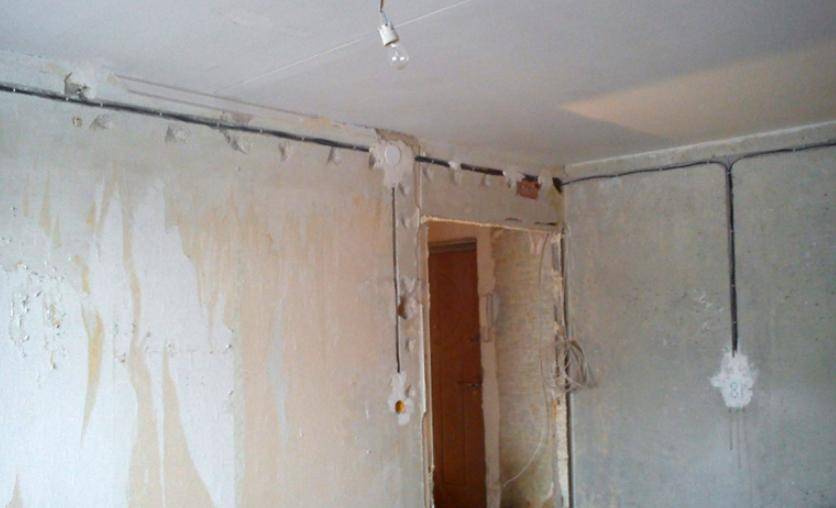

После этого штроборезом подготавливаются канавки (штробы) для кабеля при закрытой проводке или крепятся кабель-каналы/гофра — при открытой. Далее коронкой по бетону сверлят и потом выбивают отверстия в стене под монтажные коробки или прикручивают к ней подрозетники при открытом способе. Проложив провода между всеми точками и зафиксировав их алебастром в штробах или закрыв крышку канала/закрепив на изоляторах, зачищаем их концы на 1-1,5 см и осуществляем соединение проводов в распредкоробке при помощи клеммных колодок/пружинных клемм/колпачков СИЗ/пайки/опрессовочных гильз/зажима «орех». Скруткой провода соединять ЗАПРЕЩАЕТСЯ! Особенно алюминиевые с медными.
С квартирного/лестничного щитка на распределительную коробку, как правило, приходит кабель в котором два провода: «фаза и «ноль». Фазный провод, находящийся под напряжением, определяем индикаторной отверткой (включив ненадолго свет), помечаем его (снова выключаем электроэнергию) и соединяем с одним из проводов трехжильного кабеля, который проложен к выключателю. Два других провода из этого кабеля соединяем с проводами, идущими к люстре. Постарайтесь сделать так, чтобы провода, уходящие к люстре, были соединены в электрических патронах с центральным контактом. Нулевой провод из щитка соединяем с нулевым проводом, идущим к люстре.
В выключателе (если все провода одинакового цвета) находим прозвонкой фазный провод и вставляем его во входную клемму. Часто она обозначена латинской буквой «L». Если провода разного цвета, присоединяем ко входу тот провод, который соединили с фазным в распредкробке. Оставшиеся два провода из кабеля присоединяем к отходящим зажимам. Они бывают помечены символами в виде отходящих стрелок. В люстре, если она трехрожковая, один фазный провод соединяем с двумя проводами от плафонов, второй – с оставшимся плафоном.
Вставляем рабочий механизм в подрозетник, закрепляем его винтами, одеваем сверху декоративную рамку. Включаем свет в щитке и по очереди пробуем клавиши. От одной клавиши должен гореть один плафон, от второй – два, а когда задействованы обе клавиши – то должны зажечься все лампы.
Ниже небольшое видео, которое покажет весь процесс.
Подключение ламп с преобразователем
В наши дни при освещении помещений точечными потребителями возможно их подключение как в сеть с напряжением 220 В, так и через преобразователь на 12 В. Такие устройства к тому же обеспечивают задержку включения на пару секунд, после чего плавно подают нагрузку на приборы.
Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения способствует увеличению срока службы световых приборов.
В случае использования такого преобразователя выключатель монтируется в цепь до него, и на это есть причины.
Подключение лампы с преобразователем
Во-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны. Проще говоря, контакты выключателя или отгорят, или «залипнут». А во вторых, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится. Электричество будет поступать резким скачком сразу после нажатия клавиши. А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.
При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии. При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.
Также не стоит забывать, что все подобные приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном монтаже не стоит.
Устройство выключателя
Рабочая часть выключателя представляет собой тонкий металлический каркас с установленным на нем приводом. Каркас монтируется в подрозетник. Привод – это электрический контакт, то есть приспособление, на котором и происходит соединение электропроводящих проводов. Привод на выключателе подвижен, и его положение определяет замкнутость или разорванность цепи. При замкнутой цепи электричество включено. Разомкнутая цепь делает невозможной передачу тока.
Привод обеспечивает поступление электричества или преграду на пути сигнала, передающегося между двумя неподвижными контактами:
- входной контакт идет на фазу от электропроводки;
- выходящий контакт соединяется с фазой, уходящей на светильник.
Обычное положение контакта на приводе подразумевает, что коммутатор выключен. Неподвижные контакты в это время разомкнуты, освещения нет.
Нажатие управляющей кнопки на коммутаторе замыкает цепь. Подвижный контакт меняет свое положение, и неподвижные части становятся связаны между собой. По этому пути, сеть напряжения передает электричество на лампочку.
Чтобы обеспечить безопасность системы, рабочая часть должна быть помещена в корпус из материалов, не способных проводить электрический ток. В выключателе такими материалами могут быть:
- фарфор;
- пластик.
Другие элементы конструкции защищают непосредственно пользователя:
- Управляющая клавиша позволяет одним касанием менять состояние цепи, замыкая и размыкая ее по желанию человека. В результате легкого нажатия, свет в помещении включается или отключается.
- Рамка полностью изолирует контактную часть, что исключает случайные прикосновения и удары током. Она крепится на специальные винты, а затем садится на спрятанные защелки.
В качестве основного материала их изготовления, эффективно используется пластик.
Общие положения
Далее рассмотрим самые распространенные схемы запитки осветительных элементов помещения.
Особенности создания таких веток во многом зависят от количества ламп, подключенных к ним, а также их управления при помощи рубильника.
Но в любом случае создаваемая ветка включает в себя:
- Выключатель (одно-, двух-, трехклавишный);
- Лампы с патронами;
- Распределительная коробка;
- Провода (двух- и трехжильные).
Немного об особенностях работы прерывателя.
У любого выключателя имеется два вывода – входной и выходной (последних может быть несколько).
При этом оба они относятся к одной линии, то есть если к входному выводу подключена фаза, то она будет и на выходе.
Перемещая клавишу в определенное положение, производится соединение или разъединение контактов этих выводов, тем самым и осуществляется замыкание-размыкание цепи.
Техника безопасности.
Перед описанием способов подключения сразу напомним о технике безопасности при проведении работ.
Чтобы избежать поражения электрическим током, следует обесточить электросеть, и предпринять меры для предотвращения случайного возобновления подачи электроэнергии до окончания работ.
Восстанавливать его подачу следует только после полной прокладки и соединения всех составных элементов ветки, а также обеспечения надежной изоляции мест соединения проводов.
Читайте по теме — стоит ли использовать алюминиевую проводку.
Инструкция по монтажу
Монтаж выключателей производится в несколько этапов. Каждый из них имеет свои особенности.
Подготовка стен
Прокладывать кабельную продукцию можно открытым или закрытым способом. Выполнение этого этапа зависит от вида выбранной проводки.
Если выбран открытый способ, надо определить места крепления распредкоробок, розеток и выключателей (на этом месте надо смонтировать площадки для установки), наметить кабельные трассы. Кабель можно крепить:
- на пластиковые скобы;
- на опоры (проводка в стиле «Ретро»).
Также можно укладывать проводниковую продукцию в кабельные каналы.
Крепление кабелей к стене пластиковыми скобами.
Открытая проводка на изолирующих стойках.
Если выбрана скрытая проводка, то, после определения мест установки электроприборов, в стенах надо выполнить каналы (штробы) для укладки кабеля и выемки для установки пластиковых боксов. После прокладки проводниковой продукции и вывода проводов в распредкоробки и подрозетники, штробы заштукатуриваются и выполняются работы по обустройству интерьера.
Штробление стен – самый тяжелый этап.
Подключения в распредкоробке
Провода, выведенные в распредкоробку надо подготовить – укоротить, снять общую оболочку и зачистить концы на 1-1,5 см. Сделать это можно с помощью монтерского ножа.
Проводники в распредкоробке, готовые к соединению.
Дальше надо выполнить расключение проводников согласно выбранной схеме. Соединить жилы можно скруткой (желательно, с последующей пропайкой). После этого концы надо заизолировать. Также можно применить современные зажимные клеммы.
Установка выключателя
Установка выключателя, независимо от его исполнения (накладной или внутренний) также начинается с укорачивания и разделки кабеля.
Подготовка проводов.
Потом выключатель надо частично разобрать – снять клавиши и декоративную рамку. Следующий шаг – подключение проводов к клеммам выключателя. В зажимных клеммах надо надежно затянуть винты. Пружинные зажмут провод сами.
Подключение проводников к клеммам.
Потом выключатель устанавливается на место, крепится согласно конструкции, устанавливаются декоративные пластиковые детали.
Порядок установки выключателя.
Подключение двух светильников
Вариантов подключения лампочек к одному выключателю всего два:
- последовательное;
- параллельное.
При последовательном монтаже лампы соединяются между собой проводом, а питающий кабель подключается к оставшимся свободными выводам – как на схеме. В некоторых случаях может потребоваться соблюдение фазировки. Тогда к входу L одной лампы подключают фазный проводник, вход N соединяют с входом L другой лампы, а нулевой провод подключают к оставшемуся свободному выводу N второй лампы.
Схема последовательного соединения светильников.
Если требуется подключение двух светильников параллельно, то проводники L и N соединяют с клеммами первой лампы, к тем же клеммам подключают второй отрезок кабеля, образуя шлейф. Второй конец шлейфа подключают к выводам L и N второй лампы и т.д.
Схема параллельного соединения светильников.
Будет полезно ознакомиться: Как последовательно и параллельно соединить лампочки
Плюсы и минусы двойного подключения
Опытный электрик любой проект по улучшению осветительной системы начинает с оптимизации использования всех электроустройств, объединенных в одну цепочку.
Примером оптимизированного контура является традиционная организация освещения блока «туалет + ванная комната». Со стороны коридора обычно устанавливают один выключатель, но с двумя клавишами.
Таким образом, светильником в ванной управляют одной клавишей, а лампочкой в туалете – второй. Одним движением руки можно совершить сразу два действия, погасив свет в одной комнате и включив освещение в соседней, что очень удобно.
Если выключатель установить в простенке между двумя частями санузла, то выбрать клавишу не составит труда – она будет находиться со стороны нужного помещения
Установка общего выключателя на две комнаты целесообразна в том случае, если они находятся рядом. Для удаленных друг от друга помещений разумно использовать отдельные электроустановки.
Двойной выключатель может потребоваться и при монтаже люстры или бра с двумя лампочками. Раздельное управление расширяет функциональные возможности осветительного прибора и позволяет увеличивать или уменьшать интенсивность горения.
Если задействовать одну клавишу, то освещение будет неполноценным, при нажатии обеих клавиш оно становится в два раза ярче.
С целью экономии электроэнергии необязательно эксплуатировать обе лампочки одновременно. Для создания атмосферы отдыха достаточно включить только одну из них
Как видите, возможность подключения двойного выключателя на две отдельные лампочки облегчает управление осветительными приборами или регулировку интенсивностью света. При установке единого прибора на две комнаты экономится не только электричество, но сокращается количество монтажных материалов и устройств.
Схема подключения двух выключателей
На одну лампочку установить такую схему не составляет особого труда. На стадии создания проводки в точках, в которых запланирована установка перекидных конструкций, необходимо до первых двух заблаговременно проложить трехжильный кабель. Если же вам потребуется большее количество переключателей света, то вам придется использовать четырехжильный кабель, который нужно протянуть до следующих.
Чтобы была возможность управления освещением одновременно с двух мест, требуется приобрести проходные выключатели, которые оснащены двумя положениями переключения и тремя контактами. В этом случае переключение должно обладать перекидным характером, при этом первый узел должен быть общим для остальных двух.
Κомплектующие и приборы
При рассмотрении схемы «два выключателя на одну лампочку», которая имеет две перекидные коммутирующие конструкции, можно выделить составляющие:
- соединительная (ответвительная) коробка, которая применяется для защиты соединительных электрокабелей — присутствует в каждом помещении, в комнатах большого размера их устанавливают по несколько штук;
- соединительные провода (двух-, трех- и четырехжильные);
- непосредственно сам светильник;
- проходные коммутирующие устройства в количестве двух штук.
Принцип работы
Монтаж проходного выключателя светильника:
- Провод «ноль» прокладывается от источника к ответвительной коробке, затем идет на светильник.
- Провод «фаза» проводится от точно такого же источника к этой же коробке, а затем прокладывается к общему контакту первого переключателя.
- Два перекидных контакта первого переключателя, применяя разветвительную коробку, соединяются с точно такими же деталями второго переключателя.
- Фаза от общего контакта второго выключателя подключается к другому электрическому узлу светильника.
Монтажные работы системы управления одного осветительного прибора, функционирующей из двух мест одновременно, не являются сложными.
Монтаж производится следующим образом:
- В требуемых местах установить перекидные коммутирующие конструкции.
- Οт них вывести трехжильные кабели.
- Монтировать один или при необходимости несколько электрических светильников, подсоединенных параллельно друг другу.
- Вывести от одного или от нескольких осветительных приборов двухжильный кабель.
- Установить соединительную коробку, точка нахождения которой соответствует удобному доступу к ней и кратчайшему расстоянию длины кабеля.
- Κ коробке подвести провода от перекидных конструкций, питания и самих осветительных приборов.
- Соединить их, как описано в вышеизложенных пунктах.
Схема подключения трех светильников к трехклавишному выключателю
Перед тем как подключить выключатель света трехклавишного типа – сначала нужно разобраться с каждой из коммутируемых с его помощью нагрузок (их количество может быть произвольным). В простейшем случае – это три лампочки, включенные в управляемую сеть, как это показано на рисунке ниже.
На базе этого варианта реализуется множество других. В качестве примера может быть рассмотрена схема подключения двух светильников или пяти.
Каждая из таких групп подсоединяется к «своему» контакту (на одну клавишу из трех).
Помимо рассмотренных в этом обзоре случаев возможны и другие варианты, наибольший интерес среди которых представляют:
- Подключение двух светильников к одноклавишному выключателю.
- Подсоединение к одному двухклавишному выключателю сразу нескольких групп.
- Включение коммутирующего прибора в цепь с произвольным количеством осветительных изделий.
В каждом из этих случаев потребуется продумать отдельную схему коммутаций и согласовать ее с требованиями ПУЭ (на предмет распределения нагрузок и допустимых токов).
В заключительной части обзора отметим, что при рассмотрении заявленных в нем вопросов нужно исходить из следующих соображений. Перед тем как сделать определенный шаг по выбору типа подключения – сначала следует внимательно разобраться с исходными данными. Под ними понимаются используемые в конкретном помещении люстры и светильники (их тип и количество осветительных единиц), а также применяемый для коммутации вид клавишного прибора с подводимыми к нему проводами.

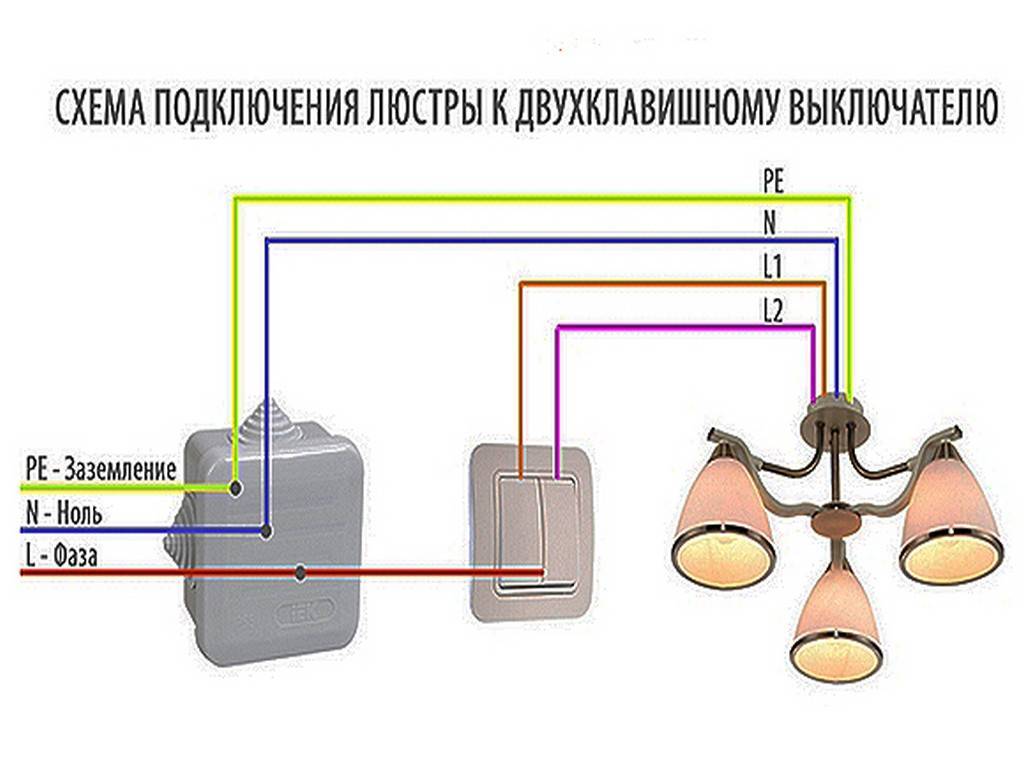

Как подключить люстру своими руками на двухклавишный выключатель
Подключить люстру на одноклавишный выключатель намного легче, чем на двухклавишный. Так как в первом случае все просто, необходимо соединить два провода с другими двумя. А в этом случае необходимо знать, что с чем соединять. Но и здесь нет ничего сложного — разберемся.
С потолка должно выходить три провода на люстру.
Как мы уже поняли из схемы у нас на люстру должно идти один ноль и две фазы. Ноль идет сразу с распределительной коробки, а две фазы идут с выключателя, где каждая клавиша отвечает за одну фазу, тем самым управляет одной из двух групп лампочек.
Первым шагом определяем, где фаза, а где ноль. Для этого необходимо включить две клавиши на выключателе, если он не установлен, установите. А если вы не знаете, как установить двухклавишный выключатель, не беда, перейдите вот по этой ссылке и узнаете.
При включенном выключателе проверьте пробником все провода ведущие к люстре. На двух проводах пробник должен загореться, что означает фазу, а на одном — нет, это и будет нулем. И запоминаем цвет нулевого провода. В данном случае нулем является провод коричневого цвета (в вас этот цвет может быть другим).
Не советую ориентироваться по цвету изоляции провода, чтобы определить фазу и ноль. Так как в данном случае вряд ли в вас будет два коричневых провода и один синий. Поэтому пользоваться пробником обязательно. Вот при подключении розеток такое правило должно работать.
Зачищаем концы проводов инструментом, который вам больше нравится. Я это сделал специальным инструментом для снятия изоляции. Но прежде нужно обесточить провода ведущие к люстре. Вариантов несколько, но самый надежный это выключить автоматический выключатель, который отвечает за эту группу потребителей.
Опрессовываем концы проводов наконечниками. Если в вас провод монолит, то этого делать не нужно. Монолит отличается от многожильного провода количеством жил. В монолитном проводе одна жила, в многожильном — много.
Берем в руки люстру и смотрим, какой провод отвечает за которую лампочку. Здесь все достаточно просто определить. К каждому рожку должна идти отдельная шахта, а с этой шахты должны выходить провода в расчете одна лампочка — два провода. А все провода должны быть не одного цвета, а двух. В моем случае это черный и белый. В вас могут быть иные цвета, это ничего не меняет.
Соединяем между собой провода одного цвета, отвечающие за определенную группу лампочек, которые должны загорятся при включении одной клавиши на выключателе. Далее соединяем провода того же цвета, что и предыдущего, но которые соответствуют следующей группе лампочек которыми должна управлять вторая клавиша на выключателе. А третьей скруткой необходимо соединить все провода второго цвета, в данном случае, это все провода черного цвета. И опрессовываем все скрутки наконечниками.
Такое правило применимо не только к шести рожковой люстре, а и до двух, трех, четырех и более рожковых люстр.
Вот что мы получили. У нас есть одна большая скрутка, провода которой ведут ко всем лампочкам, это будет ноль — так как показано на схеме, он должен быть общим. И две другие, которые отвечают за определенную группу лампочек, по которым будет протекать фаза.
Берем вот такие клеммные колодки, их еще называют клемниками.
И прикручиваем к ним наши провода. Соединение должно быть надежным, если вы не сильно затяните болты на клеммнике, то такое соединение будет греться и окисляться. Что со временем приведет к пропаданию контакта. Потому отнеситесь к этому нужно серьезно.
А теперь подключаем люстру к проводам, которые идут с потолка. Когда мы проверяли пробником эти провода, мы определили, что двумя фазами являются синий и зеленый, а нулем — коричневый. Так и подключаем. Ноль подключаем к той скрутке, где провода ведут ко всем группам лампочек, одну фазу к одной группе лампочек, вторую — в другой группе.
Устанавливаем люстру на место. Перед тем я снял все плафоны, чтобы люстра стала легче.
Подаем напряжение на выключатель и проверяем нашу работу. Вот так работает люстра при включенной одной клавиши на выключателе.
А вот так работает люстра, когда включены две клавиши. Все работает, как и должно работать. Значит работа сделана правильно.
Как вы поняли, можно и самому подключить люстру не вызывая электрика. Тем самым вы сэкономите деньги и время. Вот позвоните вы к электрику, а он вам скажет, что занят, ждите день-другой. Согласитесь, это не очень удобно ждать электрика без света в доме. Потому вы сами должны знать, как подключить люстру своими руками.
- Как собрать электрощит
- Как правильно соединить провода
- Как соединять алюминиевые и медные провода
- Как установить подрозетник
- Условное графическое обозначение электрических устройств на схемах
Подключение одной лампы на одноклавишную модель
Опишем способ подключения лампочки к выключателю с одной кнопкой управления. Некоторые типы обозначений, указанных на приборе:
- если отмечена цифра 1, это входной фазный контакт, цифрой три помечен контакт исходящей фазы;
- буквенное обозначение L — контакт входящей фазы, цифра 1 — исходящая фаза;
- L – вход, стрелка – выход.
В процессе работы пригодятся следующие инструменты:
- нож, чтобы соскоблить изоляцию с проводов;
- отвертки с изоляцией на ручках: индикаторная и крестовая;
- маркер;
- изолента.
Инструкция:
- Отключите электричество в автомате или на щитке.
- Коммутатор монтируется туда, где был предусмотрен разрыв фазы. Провод «ноль» при этом отходит на лампочку.
- Снимите с проводов изоляцию. Концы следует зачистить на 8-10 мм с каждой стороны.
- Ведем фазу на входной контакт выключателя. При нормативном расположении выключателя, входная клемма должна располагаться снизу.
- Фазу от осветительных приборов ведем на исходящие контактные клеммы.
- Прижмите провод к контакту, затяните винты. Жила должна отходить от контакта на 1-2 мм.
- Фаза от распределительной коробки подключается к фазному контакту коммутатора.
- Ведем провода от выключателя к светильнику. Ноль прямо от распредщитка уводим на обод цоколя. Фаза проходит через коммутатор и подключается на центральный контакт лампочки.
- Изоляция скруток проводов.
- Запуск автомата.
- Проверка работоспособности системы.
Выключатель ни в коем случае нельзя подключать на «ноль». Нагрузка на прибор слишком сильно возрастет. Это приведет к скорому выгоранию контактов.
При установке коммутатора на фазу, можно быстро прекратить подачу тока к конечному пользователю. Это актуально в случае возникновения чрезвычайных ситуаций. Установка переключателя на «ноль» не даст необходимого результата в экстренных условиях. Отключение в этом случае лишь разомкнет цепь, но не приведет к обесточиванию всей системы.
Выводы и полезное видео по теме
Как правильно выполнить соединение проводов и установить приборы, лучше всего представить, просмотрев обучающее видео.
Двухклавишник на два светильника:
Нюансы подключения люстры:
Полезные советы по подключению:
Процедуру установки и подключения двойного выключателя можно выполнить без привлечения квалифицированного мастера, однако во время работ следует помнить о правилах безопасности. Перед электромонтажными работами необходимо учесть все факторы и выбрать верную схему.
