Безопасная прокладка кабеля под землей с помощью чулка

Разновидности крепежа для СИП

Для прокладки самонесущего провода используют следующие крепежные элементы:

• промежуточные поддерживающие зажимы;
• кронштейны для крепления анкерных зажимов;
• кронштейны для крепления промежуточных зажимов;
• анкерные кронштейны для проводов энергопотребителя;
• анкерные зажимы для изолированной несущей нейтральной жилы;
• анкерные зажимы для проводов энергопотребителя;
• монтажные крюки;
• крепежную ленту (лента должна быть из нержавейки);
• скрепы из нержавейки;
• бугели из нержавейки;
• стяжки крепежные;
• фасадные крепления для СИП;
• вязки спиральные.

Хомуты

Многие зажимы позволяют крепить сразу два самонесущих кабеля. Для этого нужно использовать еще один хомут. В этом случае крепление СИП позволит сэкономить не только материалы, но и свободное место. Запрещается использовать простые кабельные хомуты в этих целях. Нужно ставить только хомуты для самонесущего провода – они широкие. Кроме того, их изготавливают из высокопрочной пластмассы, поэтому они более долговечные.

Анкерные зажимы

С помощью этих зажимов крепят СИП с изолированной несущей нейтральной жилой. Анкерный зажим состоит из корпуса и самонастраиваемых клиньев, позволяющих бережно зажимать нейтральную жилу. Благодаря гибкому тросику можно устанавливать до трёх зажимов на одном кронштейне.

Фасадные и столбовые кронштейны

Кронштейны надежно удерживают анкерные зажимы на фасаде. Они различаются по конструкции. При выборе этих крепежей нужно учитывать, с какой целью используется кабель, потому что силовые провода часто сильно нагреваются (допускается нагрев жил до 90°С). Такая арматура для крепления СИП должна обеспечивать большой зазор между стенами и кабелем, чтобы он хорошо охлаждался.

Для монтажа с лентой нужно использовать кронштейны с большими ограничительными выступами. При эксплуатации ЛЭП в них появляется люфт, который связан с растяжением ленты. Если эти узлы крепления СИП на опорах с небольшими выступами, то он может соскочить с места крепления.

Чертеж анкерного крепления самонесущего кабеля к железобетонной опоре приведен ниже.

Какие марки электрокабелей можно использовать для прокладки под землей

ГОСТом предписано, что в землю укладывают электрокабели с дополнительной защитой от механических повреждений и повышенной влажности. То есть, для ввода в дом от столба желательно брать бронированный электрокабель таких марок:

АВБбШв расшифровывается как (А — Алюминиевая токопроводящая жила, В — Изоляция жил из поливинилхлоридного пластиката, Б-Броня из двух стальных лент, б — Без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони, Шв — Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката;

АВБбШв

ВБбШв расшифровывается как (*- отсутствие буквы А означает, что токопроводящая жила — медная, В— изоляция из ПВХ пластиката, Б— броня из стальных оцинкованных лент, б— без подушки под броней, Шв— выпрессованный ПВХ защитный шланг;

Так же для почвы с нормальным показателем кислотности подойдут электрокабели ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и другие подобные изделия.

Укладка электрокабеля в химически активных почвах (болотистая местность, солончаки, зашлакованность и замусоренность почв) возможна при наличии свинцовой брони или оболочки из алюминия. Здесь целесообразно использовать следующие виды кабельной продукции: ААПл, АСБ, ААБ2л, АВБбШп, АВБбШв, АПвБбШв АСПл, ААШв, ААБл, ААШп, ААП2л, и другие.

Для бытовых нужд подойдет обычный кабель в оболочке ПВХ, так как он прочный и герметичный. Его вполне хватит, чтобы запитать объект с небольшим количеством электроприборов (баня, хозблок, помещение для животных, душевая). Для подключения уличного освещения на участке обычно применяют NYM, СИП, ВВГ, которых хватает на несколько лет. Но все эти кабели не предназначены для подземной укладки и быстро приходят в негодность. Более мощные кабели стоят дороже, но и служат намного дольше. Если учитывать трудоемкость укладочных работ, предпочтение лучше отдать специальным кабелям: ААП2л, АСБ, АПвВГ, АСПл, АПВГ, АПсВГ, ААБл, ААШп, ААПл, АВВГ, ААШв и т. д. В районах вечной мерзлоты для прокладки под землей используют специальные морозостойкие виды кабелей — ПвКШп.

Принцип прокладки кабеля под землей

Разрабатываем трассу

Трассу подземной прокладки кабеля от столба к дому вам начертят в проекте и все что вам останется — выполнить все указания. Но при разводке электричества по участку трассу приходится разрабатывать самому. Самый экономный вариант — прямая от одной точки до другой. Но реальная трасса такой практически не бывает. Чаще всего это ломанная линия, так как приходится обходить много препятствий.

Прокладка кабеля в траншее

Как прокладывать трассу

При планировании трассы надо придерживаться следующих правил:

• Избегать пересечения с другими кабелями. Если это невозможно, расстояние между кабелями должно быть не менее 15 см (один расположен выше другого). В месте пересечения на оба проводника надеваются жесткие футляры — из водопроводных пластиковых или асбоцементных труб. На проложенный ранее кабель можно надеть распиленную вдоль асбестовую трубу, затем ее соединить стяжками или скотчем. Учтите, что футляры должны на 1 метр выступать по обеим сторонам от места пересечения.
• При пересечении с водопроводными, канализационными, газовыми трубами расстоянием до кабеля должно быть не менее 0,5 м, если он укладывается без защитной оболочки, и 0,25 м, если в трубе или оболочке. Причем защитная оболочка должна выходить на 2 метра в обе стороны от места пересечения.

• Если прокладка кабеля в земле нужна вдоль трубопроводов (вода, канализация, газ), расстояние до них должно быть не менее 1 метра. При прокладке в трубах расстояние можно уменьшить до 25 см.

• Если подземная трасса электроснабжения идет вдоль теплотрассы, расстояние между ними должно быть не менее 2 метров. Причем теплотрасса должна быть хорошо изолирована.
• Обходить по периметру стоит площадки для парковки, места заезда машин (в том числе асенизаторских). Если обойти их не получается, надо или трассу прокладывать глубже, или использовать жесткий футляр.
• Большие деревья стоит обходить по большому кругу радиусом не менее 2 метров или прокладывать трассу так, чтобы до ствола было 2 метра. Есть еще вариант — на требуемой глубине под деревом вбить трубу длиной не менее 2 метров, через которую провести кабель.
• От места прокладки проводника до кустарников должно быть не менее 0,75 м.
• Если прокладка кабеля в земле должна проходить вдоль фундамента, расстояние до него должно быть не менее 60 см.

При соблюдении всех этих рекомендаций трасса на прямую линию будет не похожа. На участке размечаете ее (колышками, мелом, струйкой песка), еще раз проверяете соответствие требованиям, после чего можно копать траншею.

Рисуем план

После того, как вы примерно представляете себе трассу, перенесите ее на лист бумаги. На этом плане также должны быть основные сооружения, водопровод, канализация и т.п. После того как выкопаете траншею и уложите кабель (до начала засыпки), измеряете расстояние до всех «долгосрочных» объектов и переносите их на план.

Кабели разного назначения можно обозначать разными цветами

Профессионалы называют этот процесс «привязкой к местности». Этот план с расстояниями может впоследствии очень пригодиться — при перепланировке участка, планировании новых построек и т.п. Также он будет если возникнет необходимость ремонта линии передачи. По плану вы восстановите место прохождения трассы.

Кабельные чулки для протяжки кабеля

Что делать, когда нужно поднять кабель в канале канализации? Необходимо использовать специальное приспособление. Кабельный чулок – это устройство, которое изготавливают специально для затяжки проводника в трубы канализации. Это приспособление с одной стороны состоит из ушка, к которой прикрепляется тянущая проволока, а с другой – тросики, которые свитые в трубку (хоботок). Этот хобот насаживается на конец провода и фиксируется. Далее мы рассмотрим устройство, назначение и типоразмеры кабельных чулков.

Основные виды чулков

Существуют различные виды такого инструмента. Какой кабельный чулок будет применяться, зависит от условий установки и прокладки кабеля.

Существуют следующие типы устройства:

• Стандартные или классические с одинарной петлей. Используются при протяжке кабеля для его захвата с торцевой стороны. Их высокая прочность объясняется двойным витьем троса (стального).

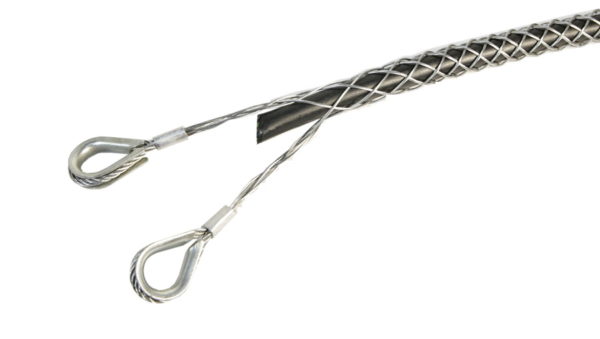

• Стандартные с одной парой петель. Их назначение такое же, как и в классических устройствах, применяются в обыкновенном рабочем процессе растяжки. Такой кабельный чулок эластичный, благодаря чему легко устанавливается.
• Проходные с одной петлей. Такие приспособления используются в том случае, когда необходимо растянуть электропровод в любом доступном участке во время протягивания электрического провода.
• Проходные (разъемные) с парой петель. Применяются в случае невозможности закрепления приспособления за окончание (например, при крутых поворотах).
• Тройной. Используют для того чтобы протянуть сразу три шнура. Конструкция механизма следующая: три удлиненных провода соединяются одной петлей.
• Боковой. Используется для временного взятия электропровода сбоку (с торцевой стороны).
• Транзитные или переносные устройства. С их помощью соединяются отдельные проводники.
• Кабельный чулок для кабеля небольшого веса. Используются когда размеры электропровода незначительны. Это могут быть телевизионные провода, внутренняя проводка в помещении или оптоволоконные кабеля.

Инструкция по использованию

Конструкция приспособления простая, но, несмотря на это, имеет свою особенность и хитрость: проводник легко входит в кабельный чулок, но высунуть его обратно очень сложно. Ниже приведена схема действующих сил, которые возникают при протяжке:

Большая стрелка справа указывает на тянущую силу, которая возникает в результате протяжки. Проволоки, что завитые вокруг кабеля, натягиваются. Небольшие вертикальные стрелки показывают сжимающие усилие, которое проволоки создают, когда выпрямляются. Это сжимание происходит по всей окружности устройства.

Когда тяговые нагрузки очень большие, то такое усилие в большинстве случаев деформирует наружную оболочку электрического провода, не повреждая при этом его. Поэтому такой чулок сорвать просто невозможно. Ведь чем больше прикладывается усилие, тем сильнее сжимается механизм. Когда тяговая сила превышается, то рвется, как правило, не само приспособление, а его ушко или проволока. Устройство остается неповрежденное на месте.

Фиксирующая стяжка, которая находится на хвосте приспособления, обладает и вторым значением. Это при условии, что стяжка выполнена правильно. Нагрузка при втягивании на нее практически не подается. Но если необходимо будет кабельную линию вытащить обратно, эта стяжка играет значительную роль. Инструмент способный не только самостоятельно стягиваться при протягивании кабеля, но и самостоятельно распускаться (разжиматься) при его извлечении. Если в механизме нет или просто не зажата стяжка для фиксации, то при возвратном движении оно легко соскальзывает с провода.

Прокладка кабеля под землей требует особых навыков и инструментов. Поэтому такой инструмент, как кабельный чулок, очень необходимый и важный в процессе работы. С его помощью можно не только быстро протянуть высоковольтную линию на всю длину трассы, но и использовать как захватный механизм. Но это не единственный механизм, который необходим для прокладки электрической магистрали, однако он считается одним из основных в этой работе.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, что такое кабельный чулок, как пользоваться данным приспособлением и какое у него назначение. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

samelectrik.ru

Нормы для прокладки под землёй

Помимо этого, прокладка кабелей в земле и монтаж должны выполняться в соответствии с ПТЭЭП и ПУЭ, вне зависимости от назначения вводимого провода. Из этого следует что:

• Провод должен быть заложен на глубину не меньше чем 70 см. В случаях, если подземная линия имеет длину меньше 5 метров, а провод защищён трубой, то возможно проложить кабель под землей на глубине 50 см;
• Запрещена проводка линии под фундаментом дома. Расстояние до фундамента должно быть минимум 60 см. Когда прокладываемый провод идёт из дома в другую постройку через фундамент, то следует защитить силовой провод трубой из стали. Защищать трубой прокладку кабеля нужно обязательно, так как оно подвержено различным воздействиям. Любой кабель должен быть тщательно уложен и защищён;
• Между двумя проводами в одной траншее должно быть расстояние не менее 10 см, по этому показателю и определяется ширина канавы;
• Следует держать отступ от кустарников не меньше 75 см, а от деревьев не меньше 2 метров. Отступ можно игнорировать, если имеется дополнительная защита проводника;
• От канализации и водопровода должна быть соблюдена дистанция более метра, от газовой трубы – от двух и более;
• Когда проводные линии в траншее пересекаются, тогда нужно иметь между ними отделяющий слой земли, толщиной не менее полуметра;
• Провод, проходящий в земле, должен быть бронированным и предназначенным для прокладки под землёй. Слой брони нужен для обеспечения защиты от вредителей и физических повреждений;
• Когда решено прокладывать кабель с использованием специальной лебёдки, что раскручивает барабан, тогда механизм должен быть оснащён ограничителем. С устройством ограничения можно совершить прокладку змейкой, что исключает натяжку линии;
• Когда требуется самому провести соединение электрического проводника под землёй, можно использовать особые муфты, сделанные из металла. Такой соединительный элемент обеспечивает надёжный и долговечный контакт;
• Чтобы обеспечить дополнительную защиту силовой линии под землей, возможно использование асбоцементной трубы или можно построить сооружение для проводов из кирпича;
• Сверху положенного в землю проводника требуется провести сигнализирующую ленту с написанным предупреждением о проводе.

Прокладка кабеля в зимний период

Что это такое

Кабельные чулки нередко называют рукавами, хотя, по сути, рукав – одна из частей конструкции. Состоят изделия из полимерных материалов в виде нитей или проволоки. Концевая петля (ушко) применяется для самостоятельного зажима всех протягиваемых кабелей в одну трассу, тросик также необходим для крепления устройства к той или иной поверхности.

Принцип прокладки кабеля при помощи чулка прост. Когда натягивается петля, то устройство сжимается, что приводит к уменьшению диаметра. Это обуславливает сжатие всех проводников, которые преобразуются в единую цепь. Чулок для протяжки кабеля практически нереально снять. Чем сильнее будет затянута петля, тем больше сожмутся провода. Несмотря на то, что при сильном натяжении петля разрывается, конструкция остается целостной. Обычно «ушко» производится либо из эластичного троса, либо из специальной гибкой проволоки.

Существуют специальные кабельные элементы с высокой степенью защиты от пыли и влаги. Данные изделия производятся из полимерных материалов с повышенными диэлектрическими свойствами и хорошей устойчивостью к образованию коррозии. Такие приспособления следует применять при прокладке кабельных линий в месте прямого контакта с водой или на объектах с максимальными требованиями к электрической и пожарной безопасности.

Заводская петля имеет специальную пробку, на которой указано рабочее сечение кабеля. Вместо пробки может использоваться цветная гильза (ее цвет указывает на определенную модель устройства).

Фиксировать проводники при помощи данного оборудования можно в любом месте кабельной трассы. В таком случае применяются разъемные чулки, устанавливаемые по бокам проводов. Чтобы обеспечить крепление, они дополнены полимерным шнуром.

К преимуществам эксплуатации изделий при протяжке линий можно отнести:

• абсолютная защита прокладываемого кабеля от механических повреждений, которые могли бы возникнуть в процессе укладки;
• возможность конструирования коммуникационных линий большой протяженности без повреждения токоведущих жил;
• при фиксации к стене кабель практически не провисает;
• высокая прочность крепления;
• простота в процессе монтажа (при условии, что был подобран подходящий чулок для кабеля);
• простота конструкции.

Укладка кабеля в земле в трубах

Ошибки при использовании и как их не допустить

При эксплуатации КМЧ нужно в первую очередь обратить внимание на изделие. На нем не должно быть разрывов, трещин и повреждений. Ошибки при использовании:

Ошибки при использовании:

• кабель должен быть полностью вставлен в рукав, иначе может произойти срыв, и провод повредится;
• диаметр чулка должен соответствовать габаритам кабеля;
• нельзя дополнять диаметр кабеля изолентой или шлангом. Это может привести к нарушению всей прокладки;
• если рукав имеет алюминиевую оболочку, вся конструкция должна быть защищена подающей трубкой;
• перед применением рукава нужно выровнять структура кабеля, то есть устранить возможные перекрутки. В такой ситуации используется устройство с поворотом шарнирной тяги;
• так как КЧ способен немного увеличить диаметр кабеля, его можно использовать повторно при замене кабеля. Для этого ручки устанавливают впритык друг к другу и поворачивают устройство между захватами.

Процесс укладки кабелей над землей или под требует опыта, навыков и специальных инструментов. Любые подобные задачи легко выполнить, применяя такие устройства для прокладки высоковольтных линий, как кабельные чулки. Они легко монтируются и служат долго.

Виды кабельных чулок и преимущества их использования

Применение кабельных чулок в процессе прокладки линейных кабелей заметно увеличивает эффективность выполнения строительства. В зависимости от типа кабеля и решаемой задачи, а также от разновидности канала применяются различные разновидности этих технологических приспособлений. Расскажем в статье, что такое кабельный чулок, где он используется и зачем нужен.

Целесообразность применения кабельных чулок

В процессе реализации современных силовых и информационных кабельных сетей монтируются многочисленные связные и сильноточные кабели. Их прокладка по кабельным трассам обычно осуществляется методом затягивания. Наилучшим средством для выполнения этой процедуры на горизонтальных и вертикальных трассах является кабельный чулок. Данный элемент одевается на кабель и крепится к протяжному шнуру, прутку УЗК или лидер-тросу.

Использование подобного технологического приспособления дает ряд преимуществ:

• минимальные вредные воздействия на протягиваемый кабель за счет распределения тянущего усилия по длине;
• снижение рисков повреждений кабельных изделий, которые были уложены в канал ранее, за счет минимального увеличения габаритов области сопряжения кабеля с протяжкой;
• гарантии отсутствия повреждений токопроводящих жил, так как принцип действия чулка не предполагает непосредственную передачу на них тянущего усилия;
• возможность создания значительных тянущих усилий и прокладки в сильно загруженных кабельных каналах;
• высокая прочность крепления, достаточная для работы с протягиваемым кабелем с большой погонной массой, в том числе с использованием лебедки;
• простота установки чулка на кабель и крепления его к протяжке;
• отдельно укажем на то, что чулок рассчитывается таким образом, чтобы его разрушение наступало при воздействии усилий, заметно превышающих разрывные усилия типового протягиваемого кабеля.

Конструктивные особенности чулка

Конструкция кабельного чулка в любой форме его исполнения отличается предельной простотой, а ее общие принципы определены ГОСТ 50889-96. Кабельный чулок в большинстве случаев состоит из рукава и петли, которые являются его главными составными частями.

В качестве основы чулка используется гибкая оплетка, которая выполнена в виде рукава различной плотности. Для увеличения прочность крепления к кабелю рукав выполняется достаточно длинным (начиная от нескольких десятков сантиметров и заканчивая двумя метрами). По мере увеличения диаметра протягиваемого кабеля длина оплетки увеличивается.

Материалом оплетки служит преимущественно стальная проволока или тросик двойного плетения различного диаметра. Для увеличения срока службы изделия верхняя поверхность проволоки оцинковывается.

Кабельные чулки для прокладки кабельных линий

Чулки, которые изготовлены из полимерных диэлектрических материалов, предназначены для работы с кабелями¸ имеющими небольшой диаметр и низкую погонную массу. Эти чулки предпочтительны при работе в воде и при повышенных требованиях к электробезопасности.

Ошибки при монтаже

1

Это чревато срывом при рывках и повреждением самого КЛ или СИП. Запомните, какова длина рукава, настольно чулок и должен быть натянут на кабель.

2

При отсутствии необходимого размера, кто-то пытается схитрить и одевает на кабель шланг, либо притягивает рукав к оболочке несколькими сломи изоленты.

На коротких участках это может и сработает, но чаще всего заканчивается плачевно.

3

Конец СИПа должен быть подготовлен соответствующим образом (жилы провода отрезаются ступенчато, открытый конец чулка притягивает к оболочке изолентой, петля без коуша!).

4

https://youtube.com/watch?v=dU1QDGOvc8s%3F

Подземная прокладка кабеля на даче

Прокладка кабеля в кабель-канале

Кабель помещается в предварительно закрепленный кабельный канал и закрывается крышкой, позволяя ему находиться внутри без дополнительного крепления. Трудность прокладки состоит в том, что кабель-канал нужно монтировать по уровню или лазерному нивелиру, иначе выглядеть такой монтаж будет неаккуратно. Также требует навыков подгонка стыков и поворотов. Прокладка кабеля в кабель-каналах часто относится к монтажу «эконом-класса». Также встречаются системы кабельных коробов шириной 80-100 мм, в которые монтируются розетки, выключатели, слаботочные розетки Ethernet. Например, такие системы есть у Legrand, DKC, используются такие системы чаще в офисах, пример на нашем объекте.

Лучший в данном случае:

• самый экономичный для мест где присутствуют люди
• для опусков к розеткам и выключателям
• открытой проводки к светильникам по бетонным потолкам

Часто встречается в офисах эконом-класса и магазинах недорогого сегмента.

Схема

Перед прокладкой в первую очередь составляется схема трассы и расстановка механизмов на ней.

Обязательно должны быть указаны:

места установки барабанов

вспомогательные устройства

расстановка контролирующих лиц

механизмы для протяжки

количество поворотов

переводы в трубах

пересечения с различными сетями (водопровод, канализация, другие кабеля)

К сожалению, в наших условиях, основной способ прокладки всех кабелей – это прокладка вручную. Принято считать, что главное — это собрать по больше людей или выбрать по мощнее тяговую машину.

Однако нормативы, которые предъявляются к новым кабелям с изоляцией из сшитого полиэтилена, требуют, чтобы при прокладке контролировалось усилие тяжения. Поэтому применение механизмов типа трактора или грузового автомобиля недопустимо.

Если вы их все же используете, вы наносите кабелю повреждения, которые сразу после прокладки не выявляются.

Они начинают ”вылазить” только после первых 2-3 лет эксплуатации:

микроскопические трещины на оболочке

сдвиги ленточной брони

разрывы проволок экрана

растяжение сшитого полиэтилена основной изоляции

Вариант расположения кабелей и устройств для тяжения при монтаже:

Если расчетное тяжение протяженного кабеля СПЭ на сложной трассе превышает максимально допустимые значения, то применяют дополнительные тяговые лебедки и подталкивающие устройства посередине трассы.

Ошибки монтажа СИП, которые нельзя допускать

Разновидности протяжек

Для укладки КЛ можно пользоваться различными протяжными устройствами, которые отличаются по типу материала. В большинстве случаев используются:

• сталь;
• стекловолокно;
• нейлон.

Для каждого вида протяжки имеется конкретная зона применения.

Стекловолоконное УЗК рекомендуется использовать для протягивания проводов в прямолинейном направлении, в том числе через каналы малого диаметра. Это обусловлено тем, что стекловолокно имеет высокие показатели жесткости. Их использование для укладки КЛ с прямыми или тупыми углами практически невозможно, так как при малейшем изгибе стекловолокна оно стремится принять первоначальную форму. Данный процесс сопровождается механическим разрушением стекловолокна.

Кабельная протяжка из стекловолокна

УЗК из стали предназначено для протягивания токопроводящих жил как по прямым каналам, так и по углам в девяносто градусов. Оно может выпускаться в виде стального троса или ленты, которые покрываются нейлоновой оболочкой. Это способствует увеличению прочности на изгибах, а также минимизации вероятности деформации в процессе растягивания проводов.

УЗК Greenlee из стальной проволоки

Нейлоновые протяжки используются для прокладки кабелей в самых затрудненных условиях. Ее можно применять в защитных трубах, коробах маленького диаметра, а также при протяжке проводов в гофре и рядом с действующими кабельными линиями.

Нейлоновая протяжка для кабеля

Благодаря развитию технологий, удалось получить протяжные устройства, которые обладают следующими показателями:

• минимальное трение;
• увеличенная прочность;
• повышенная износостойкость;
• возможность использования в любых климатических условиях.

Виды защитных труб

Основные разновидности

Кабельные чулки делятся на несколько основных разновидностей, а выбор в пользу того или иного определяется условиями монтажа и укладки кабеля:

1. Классический чулок с петлей одинарного типа. Применяется для прокладки кабельных линий при захвате торцевой части. Повышенная прочность обеспечивается тем, что стальной трос изготовлен из двойных витков.
2. Классический с парой петель. Назначение идентично первой разновидности, но само изделие считается более гибким и эластичным.
3. Проходной чулок с одной петлей. Данный вариант актуален в тех случаях, когда электрический провод должен быть растянут на том или ином участке кабельной трассы непосредственно в процессе укладки.
4. Проходной чулок с парой петель. Нередко называется разъемным. Изделие может использоваться во время прокладки, когда нет возможности зафиксировать его за конец кабеля (к примеру, на крутых поворотах).
5. Тройной чулок применяется в случае прокладки сразу трех проводов. Все они соединяются при помощи одной петли.
6. Боковой чулок эксплуатируется для временного захвата проводки на торцевой части.
7. Транзитный чулок позволяет соединить отдельные кабели.

Дополнительно следует выделить кабельные чулки, предназначенные для малого веса. Потребность в них возникает реже остальных, поскольку для укладки электрической проводки незначительного диаметра обычно данные изделия не применяются.

Инструкция по укладке кабеля под землей

Начальный этап предполагает следующие действия:

1. В администрации населенного пункта получают план участка с существующими подземными коммуникациями.
2. Ориентируясь на чертеж, разрабатывают свою схему прокладки линии с привязкой ее к стационарным объектам.
3. С помощью колышков и бечевки выполняют разметку на участке.

Рытье траншеи

Ширину траншеи подбирают с учетом следующих нормативных требований:

• расстояние между кабелями составляет 10 см;
• песчаная подушка выходит за пределы крайнего проводника на 10 см.

Глубина траншеи – на 200 мм больше нормируемой отметки заложения линии, т.е.:

• на газоне – 0,9 м;
• под дорогой – 1,2 м.

Выкопав траншею до нужной глубины, действуют в таком порядке:

Очищают дно от крупных корневищ, камней, стекла и прочего мусора. Все это может повредить кабель. Насыпают слой песка толщиной 20 см. Он исключает повреждение оболочки и благодаря своим дренажным свойствам отводит влагу. Трамбуют песок, обильно смачивая водой (лучше делать это послойно), чтобы его толщина составила 15 см. Без этого подсыпка просядет и под некоторыми участками кабеля образуются пустоты, что приведет к его локальному перегреву. Неравномерное распределение температур приведет к деформации изделия с последующим повреждением изоляции. Укладывают проводник на песок по волнообразной траектории. Так обеспечивают требуемый ПУЭ запас по длине в 2%, исключающий разрыв изделия при подвижках грунта. Проводят контрольное измерение сопротивления изоляции между жилами и оболочкой. Для этого нужен мегаомметр. Сверху насыпают слой песка толщиной 20 см. Его тоже увлажняют и трамбуют, чтобы высота подушки составила 15 см. Насыпают 15 см земли. Тоже трамбуют

Кладут пластиковую сигнальную ленту оранжевого цвета с надписью «Осторожно, кабель!». Если в траншее лежит несколько проводников, используют 2 или 3 предупреждающих пластика, чтобы они выходили за пределы крайних линий на 5 см. Закапывают траншею

Для компенсации будущей усадки грунт насыпают с небольшим запасом. Снова проверяют мегаомметром сопротивление изоляции. Щупы прибора подсоединяют к жилам попарно, затем – по очереди к каждой из них и к оболочке

Закапывают траншею. Для компенсации будущей усадки грунт насыпают с небольшим запасом. Снова проверяют мегаомметром сопротивление изоляции. Щупы прибора подсоединяют к жилам попарно, затем – по очереди к каждой из них и к оболочке.

Расстояние в 25 см от сигнальной ленты до кабеля тоже установлено нормативами. Оно немного превышает длину штыка лопаты.

В трубе

Кабели без брони помещают в трубы из следующих материалов:

• стали;
• ПНД;
• ПВХ;
• асбеста.

Если трасса делает повороты, вместо трубы применяют пластиковую гофру с двойной стенкой. Выпускают 2 вида таких изделий:

• красные или черные – для силовых кабелей;
• синие – для сигнальных (слаботочных).

Преимущество прокладки в футляре заключается в возможности замены перегоревшего кабеля без вскрытия траншеи.

Нельзя применять:

• металлорукава;
• полипропиленовые трубы;
• канализационные.

Диаметр футляра подбирают так, чтобы провод занимал в нем не более 40% объема.

Под дорожками

Укладки кабеля под территориями с повышенной нагрузкой стараются избегать. К таковым относятся:

• пешеходные дорожки;
• автостоянки и подъездные пути;
• детские площадки.

Если обойти подобный участок нельзя, провод помещают в толстостенную стальную трубу.

Ввод кабеля в дом

ПУЭ запрещает делать ввод кабеля в частный дом под фундаментом, т.к. тот может дать усадку и повредить линию. В конструкции пробивают отверстие, в которое нужно заложить стальную трубу со стенкой в 3–5 мм. Это удобнее делать на этапе заливки фундамента.

По диаметру гильза в 3 раза превышает кабель.

Трубу располагают с небольшим уклоном наружу, чтобы в дом не затекала вода.

После монтажа кабеля трубу закрывают специальными уплотнителями или заполняют несгораемым материалом, например асбестовым шнуром.

Оболочку провода подключают для заземления к PE-шине в распределительном щите, соединенной с врытыми в грунт электродами. Это обеспечит сброс наведенного электричества в почву.
