Наконечники толстостенные, разновидности.

Опрессовка наконечников кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный оконцеватель, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Порядок опрессовки кабельных наконечников и гильз

Перед опрессовкой необходимо зачистить концы кабеля. Зачистите концы на глубину гильзы или наконечника плюс 5 мм. То есть если глубина наконечника 20 мм, освободить от изоляции нужно 25 мм провода. Это можно сделать монтажным ножом, бокорезом или стриппером (клещами для зачистки проводов). Для быстрой зачистки кабеля с небольшим сечением можно воспользоваться открытым пламенем.

Удалите грубые загрязнения, зачистите и обезжирьте жилы. Нанесите контактную электропроводящую пасту и наденьте гильзу или наконечник на конец провода.

Для обжима кабеля используют один из трех типов инструментов:

  • Пресс-клещи.
  • Ручной пресс.
  • Гидравлический пресс.

Пресс-клещи – самый дешевый вариант, который подходит для бытового использования. Профессиональные монтеры используют его в качестве портативного походного решения.

Если вы постоянно работаете с кабелем, для обжима удобнее пользоваться механическим или гидравлическим прессом. В набор таких прессов изначально входят универсальные матрицы под любые наконечники и провода.

Выберите подходящую матрицу для пресса. Для этого в инструкции по эксплуатации пресса найдите таблицу, в которой указан номер матрицы для наконечника того или иного диаметра сечения. В этой же таблице посмотрите количество опрессовок для соответствующего наконечника.

Вставьте матрицу в пресс. Установите наконечник и с помощью гидравлического рычага опрессуйте кабель. Опрессовка окончена, когда створки матрицы сомкнулись.

Опрессовка заканчивается в момент, когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3 мм от предыдущего места обжима и продолжаете обжим.

Если такие «уши» все же появились, не стоит их спиливать под ноль до основания гильзы. Иначе может образоваться щель в наконечнике и ослабнет контакт обжима.

После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.

Особенности работы с изолированными штыревыми и другими наконечниками

Особенностью работы с наконечниками НШВИ является то, что они не предназначены для опрессовки жестких одножильных электрических проводов. Такие не будут держаться после обжимки сравнительно мягкой оболочкой. При этом гибкий многожильный кабель после обжима клещами держится крепко, а контакт получается плотным.

НШВИ можно обжать даже такими клещами, без храповика

Интересно, что сразу брать зачищенный провод и опрессовывать НШВИ не стоит. Требуется гильза из мягкого металла, которой сначала обжимается жила. Конечно, можно ее проигнорировать, что и делает большинство даже профессиональных электромонтеров, однако надежность в этом случае снижается. К гильзам мы еще вернемся, а сейчас рассмотрим инструмент, который нужен для выполнения подобной работы.

Необходимый для работы инструмент

Крайне важно правильно подобрать пресс-клещи для опрессовки наконечников, типоразмер которых подойдет под выбранные изделия. Они бывают пяти видов:

  • ручные (ПК2, ПК2М) предназначены для жил сечением до 10 мм². Такие используют для бытовых нужд;
  • ручные усиленные (ПК1, ПК2М) подойдут для кабеля диаметром до 50 мм²;
  • гидравлические ручные – аналог ПК2, но такими обжимать электропровод значительно легче;
  • для промышленных нужд используют более мощное оборудование, такое как ручной пресс, помогающий оконцевать кабели до 240 мм²;
  • гидравлический пресс с педалью либо электроприводом, способным обжать жилу в 300 мм².

Процесс обжимки несложен. На изображении все его этапы

Гильзы для проводов под опрессовку: когда они применяются

Иногда нет необходимости применять наконечник, а требуется опрессовка проводов гильзами. Они могут быть двух видов – ГМЛ (гильза медная луженая) или ГАО (гильза алюминиевая омедненная). Выбор зависит от материала изготовления кабелей.

Полезно знать! При соединении алюминиевых проводов желательно применение кварцевазелиновой пасты. Она препятствует протеканию процесса окисления.Подобным образом обжимают и витую пару. Разница лишь в матрицах

Действия по подготовке к опрессовке

Как и при любой работе, перед опрессовкой нужно выполнить некоторые действия. Для начала жилу нужно зачистить на нужное расстояние. Выполнить это можно как обычным ножом, так и стриппером (второй вариант предпочтительнее).

Далее жилы туго скручиваются и вставляются в наконечник или гильзу

Обратите внимание, что туго скрученный электропровод имеет немного меньший диаметр. Это нужно учитывать при выборе изделий для опрессовки. Пресс-клещи комплектуются разными матрицами под различные размеры и формы

Пресс-клещи комплектуются разными матрицами под различные размеры и формы

У каждых клещей есть набор матриц, соответствующих различным размерам проводов и способу обжимки.

Как обжимается провод: некоторые правила

Стоит сказать о некоторых нюансах производства подобной работы. Кабель в наконечнике или гильзе следует плотно удерживать, чтобы он не сместился во время обжима. Обязательно следует убедиться, что матрица на пресс-клещах подходит под диаметр изделия. Если все в порядке можно приступать к обжимке. Храповый механизм поможет сделать это без труда. Он не дает клещам ослабиться. Если опрессовка пошла не так, как задумано, механизм нужно разблокировать. Как уже догадался читатель, особых сложностей это не представляет.

Последствия невнимательного и неаккуратного отношения к обжимке кабеля

Опрессовка кабелей двойным наконечником: как это сделать

Эта работа практически не отличается от предыдущей. Исключением является то, что вместо одного провода в изделие для обжимки вставляется два. При этом сам обжим производится матрицей на размер большей, чем требуется. К примеру, при необходимости обжать 2 жилы, сечением 4 мм² используется матрица 6 мм².

Двойные НШВИ – когда требуется обжать 2 жилы

Зажим проводов разного сечения в общий наконечник

Наиболее сложная задача при монтаже (особенно для начинающих мастеров) — объединение проводников различного сечения в одном коннекторе. Чтобы избежать проблем, стоит придерживаться следующих правил:

  • Провод большего и меньшего сечения отводятся друг от друга. Это удается сделать, благодаря разной изоляции у проводников, а также запаса по диаметру у юбки наконечника. Более тонкое изделие зачищается на большее расстояние, после чего смещается вперед, чтобы оно первым оказывалось в оконцевателе.
  • На втором этапе главный провод до упора вставляется в наконечник и производится опрессовка.

По аналогичному принципу стоит действовать и в случае с двойными НШВИ — сначала заводится тонкий проводник, а после вставляются основные провода. Для обжима рекомендуется применять клещи СТК-03. В процессе работ следите, чтобы инструмент не защелкнулся. Для этого при обжиме удерживайте рычаг трещотки.

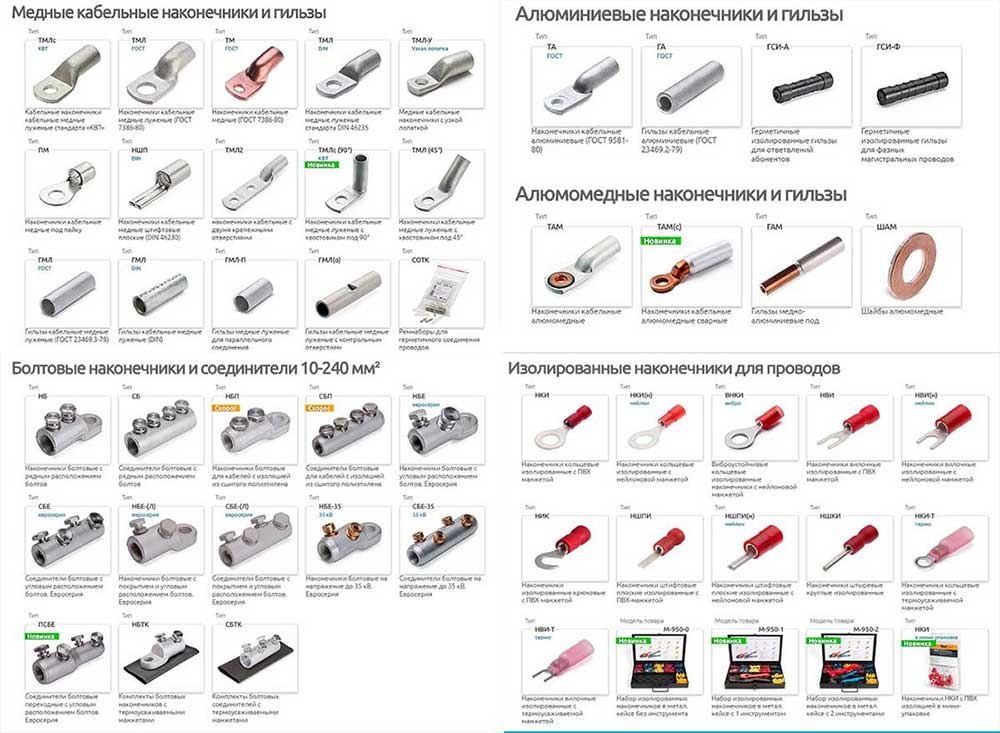

Типы и варианты исполнения

Конструктивно наконечники делятся на две основные разновидности: одинарные и двойные. На одном из концов предмета может быть выполнена развальцовка, что является необходимым условием при работе с многожильными проводниками. В качестве изоляции чаще всего применяют полиамидную манжету.

По материалу изготовления электромонтажные наконечники делятся на такие виды:

  1. Медные. Пригодны для работы исключительно с медным кабелем. В процессе изготовления используют цельнотянутые трубки. На одной стороне устанавливают прижимную деталь, на другой – трубчатое отверстие, в которое просовывается проводник. Данные устройства могут эксплуатироваться при монтаже электрических приборов, включая вводное, распределительное и заземляющее виды оборудования.
  2. Алюминиевые подходят для жил из соответствующего металла. На одной стороне размещают контактную лопатку со специальным отверстием, на другой – трубчатое отверстие. Для фиксации жил используется принцип опрессовки. Дополнительно потребуется инструмент. Для защиты от окисления наконечник обязательно покрывают смазкой из смеси кварца и вазелина.
  3. Алюмо-медные наконечники необходимы в тех случаях, когда в распределительном устройстве используются медные шины, а электрическая проводка состоит из алюминиевых жил. Посадочная трубка изготавливается из алюминия, лопатка с контактами – из меди. Процесс изготовления протекает по методу фрикционной диффузии (газодинамическое напыление). Стойкость контакта обусловлена тем, что элемент прямо сверху покрывается медным напылением.

Отдельно стоит выделить наличие болтовых наконечников, фиксация в которых осуществляется за счет зажимных болтов. В данном случае нет необходимости в опрессовке, а болт является основной составляющей изделия. Чтобы затянуть прибор, требуется гаечный ключ.

Конструкция кабельного наконечника и общие сведения

Материал кабельного наконечника должен хорошо проводить электрический ток. В противном случае, если удельное сопротивление будет велико, значительными станут тепловые потери. При громадных протекающих токах может привести к возгоранию, расплавлению соединения

При монтаже повышенное внимание уделяется зачистке поверхностей металлов кабельного наконечника и жилы

Кабельные наконечники изготавливаются из трубок тянутых (холоднокатаных) или прессованных алюминия, меди (см., например, ГОСТ 617). В стандартах прописаны марки металлов. По ходу текста даются отступления, указывается: помимо меди, алюминия существуют иные сплавы: томпак. Впоследствии учитывается при монтаже. Добавление в медь цинка для получения томпака усиливает антифрикционные свойства, удешевляет изделие, одновременно делая немного легче.

Образцы формуются методом прессовки. Проще осознать по рисунку, приведенному ниже. Видно, стенки трубки сходятся вместе, на площади контакта толщина материала удвоена. Интересующихся подробностями адресуем, например, документу ГОСТ 7386. Видам кабельных наконечников соответствует нормативный акт. Указанный распространяется на медный сортамент жил сечением 2,5 – 300 квадратных миллиметров, напряжений до 35 кВ.

Прессованный кабельный наконечник

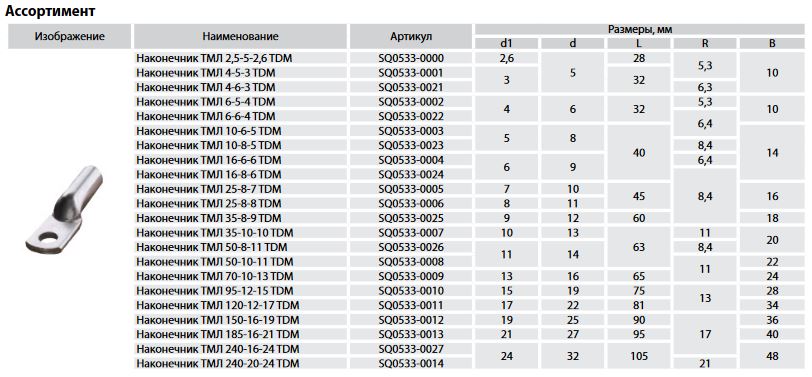

В обозначении кабельного наконечника фигурирует типоразмер, определяющий геометрические размеры монтажного соединения. ГОСТ 7386 указывает сечение жилы, класс гибкости (ГОСТ 22483, в международной классификации – IEC 60228). Данные легко читаемы по маркировке кабеля. Сведения ГОСТ 7386 позволят подобрать правильный типоразмер наконечника.

Что означает маркировка наконечника: полная расшифровка

У каждого типа и вида изделия своя буквенно-цифровая маркировка, не зная которую домашнему мастеру невозможно объяснить в магазине, что ему нужно. Разберем популярные маркировки:

  • ТМЛ – луженый наконечник, для работы с которым нужен специальный инструмент – опрессовыватель. Выглядит как НШП. Разница лишь в том, что НШП – медный;
  • ТА – тот же наконечник, но из алюминия;
  • СИП – самонесущий наконечник, имеющий собственную изоляцию по трубке и кольцевую установочную пластину;
  • НШВИ – распространен в бытовом использовании, втулочный штыревой;
  • НКБ – используется в промышленности в качестве геофизического кабельного;
  • РФИ-М – это уже флажковый наконечник;
  • IEK – медный вилочный;
  • ТМД – двойные глухие соединители;
  • НКИ – изолированный кольцевой.

Алюминиевые изделия регламентируются ГОСТ-9581-80, медные – ГОСТ-7368-80.


Изделия для опрессовки делаются из меди, алюминия или биметалла

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

  • пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
  • инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
  • гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
  • в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
  • гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Виды пресс-клещей

Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клемм и контактных гильз разного размера. Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.

Электропассатижи – это многофункциональный инструмент для профессионального использования. Им можно выполнить практически любые работы с проводами. В основном электропассатижи применяется для резки и снятия изоляции с проводов, но также ими можно обжимать неизолированные и изолированные наконечники кабелей.

Кримпер – это инструмент для обжима наконечников проводов, для обжима витой пары, коннекторов. Он имеет две длинные рукоятки (подвижной может быть одна или обе) и массивную рабочую часть в виде металлических губок, в которых предусмотрены отверстия для кабелей.

При сведении рукоятей смыкаются губки, и методом силового вдавливания осуществляется обжим кабельного соединителя. У некоторых моделей на рабочей части есть лезвие, что упрощает работы – для отрезания кабеля не требуется дополнительного инструмента.

Как выбрать пресс-клещи

Выбор инструмента для обжима определяется сечением провода. Чем он больше, тем мощнее должно быть приспособление. Усилий человека недостаточно для создания плотного и равномерного прижима, даже в случае использования бытовых наконечников.

Опрессовка наконечников кабеля выполняется одним из нижеперечисленных инструментов:

  • Пресс-клещи марок ПК2 или ПК2М – для ручного использования, подходят для проводов, сечением до 10 кв.мм.
  • Гидравлические клещи – предназначены для оконцевания кабеля до 10 кв.мм.
  • Пресс-клещи для опрессовки наконечников, марок ПК1 или ПК1М – аналогичны первому инструменту, но усилены длинными рукоятками, за счет этого способны обжать провод до 50 кв.мм.

Более мощные устройства, такие как ручной и гидравлический пресс, используют на производстве. С их помощью можно опрессовать провода, сечением до 30 кв.мм.

Ручные пресс-клещи для домашнего использования

Чем опрессовать втулочные наконечники НШВИ

Для обжима гильз используется специальный инструмент, называемый обжимные клещи (кримпер), некоторые называют просто опрессовочный инструмент. Существует три типа таких инструментов:

  • ручные;
  • полуавтоматические;
  • автоматические.

В автоматических кримперах зачистка, вставка наконечника и обжим производится в автоматическом режиме. В полуавтоматическом процессе можно производить одну из следующих операций:

  • обжим;
  • обрезку;
  • зачистку и обжим.

Для таких операций применяются специальные аппликаторы, рассчитанные на определенный размер наконечника.

Друзья ранее я уже делал обзор на недорогой кримпер из Китая

Ручные кримперы очень разнообразны по своему устройству и возможностям, можно выделить четыре основные группы:

  • специализированные ручные;
  • электрические;
  • пиротехнические;
  • гидравлические переносные.

Также они могут отличаться формой аппликатора. В основном используют трапецию, четырехгранник и шестиугольник. Ручные используются для наконечников небольшого сечения, остальные три группы способны работать с сечением от 25 до 300 мм2.

Прежде чем приступать к обжиму, необходимо убедиться, что провод и наконечник соответствуют друг другу. Дело в том, что некоторые предприятия для производства проводов пользуются ТУ, поэтому их номиналы отличаются от других стандартов. После этого обрезают провод, делая это как можно аккуратнее. Чем ровнее будет произведена обрезка, тем легче будет вставить провод в гильзу.

Затем необходимо зачистить провод от изоляции. При работе лучше пользоваться перчатками, чтобы жир с рук не попадал на жилы

Здесь тоже нужна осторожность, чтобы не повредить жилы, иначе сечение уменьшится, и увеличится нагрузка на контакт

На следующем этапе провод вставляется в наконечник. Несмотря на простоту операции, некоторые допускают ошибку, скручивая жилы в жгут. Этого не следует делать. Во время прессования на жилы оказывается очень сильное давление, в результате чего некоторые перекрещенные проволоки передавливают друг друга, что также ведет к их обрыву. На заключительном этапе гильза с проводом вставляется в кримпер и опрессовывается.

После опрессовки наконечники не должны сниматься с провода, если это происходит, то либо наконечник велик, либо плохо была проведена опрессовка.

Поскольку ассортимент оборудования очень велик, невозможно более подробно описать этот процесс. Всегда необходимо пользоваться инструкцией, приложенной к инструменту.

Оконцовка и опрессовка

Еще один важный момент при использовании этого устройства — это защита очищенных медных контактов, которые довольно быстро окислятся, из-за чего потеряют свою проводимость тока, из-за этого поднимается сопротивление, а значит, в этом месте начнут греться, и возникнет возгорание.

Медные луженые наконечники ТМЛ служат для оконцовки оголенных медных контактов. Чаще всего, чтобы установить такое приспособление на жилы из медного материала, используются обычные обжимные клещи. Стоит отметить, что в качестве материала для производства этих приспособлений используются медные трубы с различным диаметром. Их разрезают, а после сплющивают с одной из сторон. После этого в сплющенном конце трубы проделывается небольшое отверстие, которое необходимо для закручивания болта, который будет держать наконечник.

Опрессовка наконечников ТМЛ применяется для следующих целей:

  • установить связь между электросетью здания и нужным электроприбором;
  • установить контакт внутри одного устройства между несколькими деталями или же установить связь между несколькими приборами;
  • очень распространена операция «сращивания», которая используется, когда необходимо удлинить имеющийся провод посредством присоединения к нему другого.

Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

  • необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
  • тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Вариант НШВИ

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

  • пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
  • инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
  • гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
  • в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
  • гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение  с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

  • очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
  • жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника

Зачистка проводов

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля

Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон. Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

  • чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
  • опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
  • если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
  • можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
  • в завершение нужно проверить прочность контакта, немного натягивая элементы.

Обжим одинарного провода

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

  • внутрь манжета устанавливается сразу два провода;
  • выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Обжим наконечников силового кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае  край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Обжим силового кабеля

Как выбрать подходящую маркировку наконечников

Маркировка наконечников для кабеля является важной частью процесса установки и обслуживания кабельных систем. Правильно выбранная маркировка позволяет упростить и ускорить процесс монтажа, идентификации и замены кабеля

При выборе подходящей маркировки наконечников необходимо учитывать следующие факторы:

1. Тип маркировки

Существует несколько типов маркировки наконечников для кабеля:

  • Термотрансферная маркировка — осуществляется с помощью специального принтера и термотрансферной ленты. Этот тип маркировки обеспечивает долговечность и стойкость к воздействию внешних факторов.
  • Лазерная маркировка — осуществляется с помощью лазерного принтера. Этот тип маркировки обеспечивает высокую степень защиты от стирания и воздействия внешних воздействий.
  • Штамповка — осуществляется с помощью специального штампа. Этот тип маркировки обеспечивает простоту и быстроту процесса, но может быть менее стойким к стиранию.

2. Требования к степени защиты

Необходимо определить требования к степени защиты маркировки от внешних воздействий. В зависимости от условий эксплуатации и окружающей среды, маркировка должна быть устойчивой к механическим повреждениям, воздействию влаги, высоких и низких температур и т.д.

3. Информация для маркировки

Определите, какую информацию необходимо указать на наконечниках кабеля. Обычно это номер кабеля, наименование объекта, дата установки и т.д

Важно выбрать систему маркировки, которая позволяет удобно и четко указать необходимую информацию

4. Прочие требования и ограничения

Учитывайте также другие требования и ограничения, которые могут быть связаны с процессом монтажа и эксплуатации кабельной системы. Например, требования к цвету маркировки, размерам наконечников, возможность многократного использования и т.д.

При выборе маркировки наконечников для кабеля следует проконсультироваться с производителем, уточнить технические характеристики и рекомендации по применению каждого типа маркировки. Также полезно ознакомиться с отзывами и рекомендациями других пользователей. Правильно подобранная маркировка наконечников поможет сделать работу по установке и обслуживанию кабеля более эффективной и надежной.

Контактный наконечник – Большая Энциклопедия Нефти и Газа, статья, страница 2

Контактный наконечник

Для сопряжения контактного наконечника 20 с линией связи трубка контактного узла 19 имеет отверстия образующие с отверстиями поршня 15 верньерное устройство с шагом 2 мм.

Для изготовления контактных наконечников вакуумных камер широко применяются вольфрам и молибден, хотя они имеют больший ток среза.

При осмотре контактного наконечника подвижного то-коведущего стержня и контактов дугогасительного устройства устанавливают степень их повреждения или износа. При обнаружении на контактной поверхности задиров, наплывов металла и других дефектов они устраняются путем опиловки личным напильником. При значительном износе контакты заменяются запасными деталями.

Неподвижные электроды имеют платиновые контактные наконечники.

При проведении замеров контактные наконечники мерительной головки прижимают к колесу и по шкале головки определяют величину измеряемого угла.

В конец мундштука ввертывается контактный наконечник / ( фиг. Положение наконечника при сварке додж-но быть определенным: его ввертывают в мундштук так, чтобы отогнутый конец был направлен в противоположную изгибу мундштука сторону ( см. фиг. При таком положении наконечника сварочная проволока хорошо поджимается к его канавке.

Последний на конце имеет контактный наконечник 7, соединяющийся с ножом ( рис. 7 – 14), который при помощи своей пружины держит плавкий элемент в натянутом состоянии.

На рис. 10 показаны типовые контактные наконечники для сварки с расходуемым электродом.

Благодаря такому эксцентричному расположению контактного наконечника проволока изгибается в мундштуке и вследствие своей упругости сама создает необходимое давление.

Контроль может вестись также измерительными контактными наконечниками, подводимыми, например, при помощи гндроцилиндра и реги-стрлрукшгющ отклонение положения детали от номинального.

В хвостовой части рукоятки расположен контактный наконечник для присоединения токоведущего провода. Для подключения этого провода к резаку нужно отвернуть четыре шурупа, а затем снять рукоятку и отвернуть гайку, освободив контактный наконечник, в гнездо которого впаивается конец провода.

Упругие колебания поверхности изделия через контактный наконечник передаются пьезоэлементу и далее инертной массе. Поскольку последняя не может сместиться мгновенно, возникает сила, сжимающая пьезоэлемент. Причем величина этой силы и соответственно электрическое напряжение на пьезоэлементе оказываются пропорциональными ускорению смещения испытуемого участка. В обычном дефектоскопическом пьезоэлементе величина электрического напряжения пропорциональна амплитуде ( скорости) смещения.

Страницы:  

   1

   2

   3

   4

   5

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
