Опрессовка кабельных наконечников

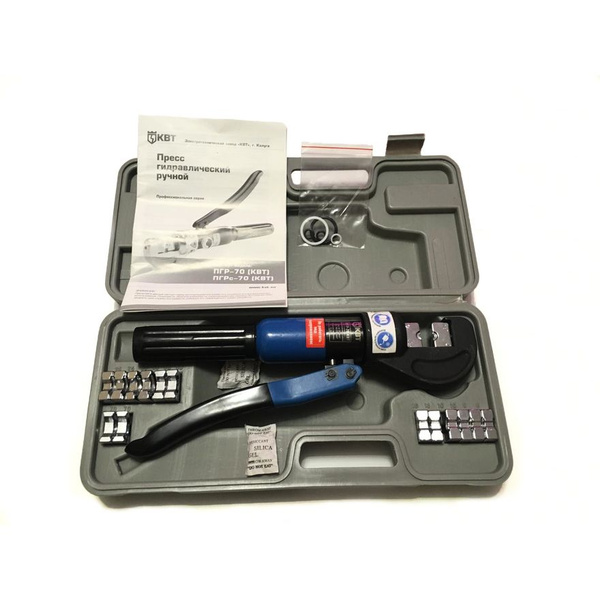

ручной гидравлический пресс с подвижной головкой
Процесс механического обжатия соединений электропроводов называется опрессовкой. Соединения, сделанные методом опрессовки, очень прочны, хорошо проводят электроток, не перегреваются, а значит, уменьшается вероятность аварий и отгораний контактов.
Опрессовка заключается в том, что зачищенный кабель или провод вставляется в полый наконечник и обжимается в матрице. Существует несколько способов опрессовки:
- сплошного обжатия;
- комбинированного обжатия;
- вдавливания.
Для обжима алюминиевых проводов используются трубчатые или кольцевые наконечники (в зависимости от толщины жилы). Медные провода оконцовываются специальными гильзами. Многожильные провода оконцовываются пистонами. Размер наконечника подбирается по специальным таблицам в зависимости от толщины кабеля.
Перед началом работ кабель тщательно зачищается от изоляции и обезжиривается бензином. Внутренняя часть наконечника до блеска натирается специальным ершиком, обезжиривается бензином и обрабатывается кварцевазелиновой пастой.
Инструменты для обжима наконечников:
- пресс-клещи;
- гидравлический ручной пресс;
- ручной механический пресс;
- гидравлический пресс с электроприводом.
Выбор ручного пресса

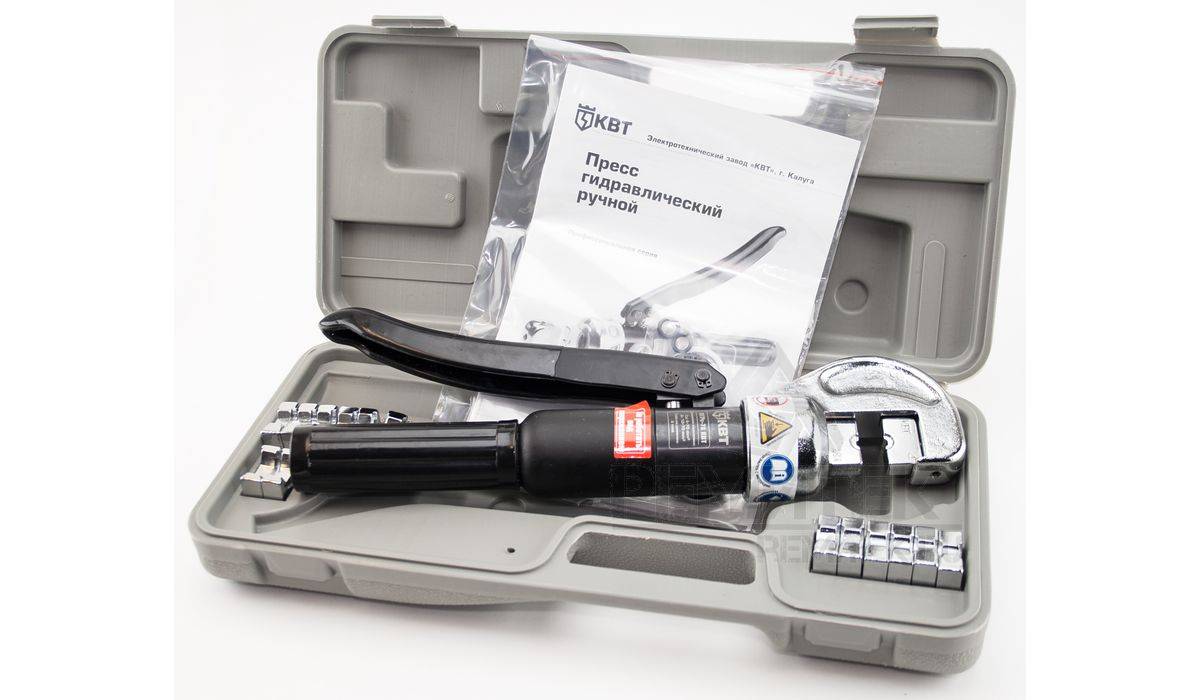

мощный пресс с головкой закрытого типа
Опрессовка проводится с помощью специальных ручных гидравлических прессов. Они работают с кабелями диаметрами 5 — 400 кв. мм. Ручной пресс для обжима кабельных наконечников относится к группе «оборудования для правильных и сборочных работ».
При покупке гидравлического ручного пресса следует учесть:
- снабжена ли конструкция клапаном ограничения давления. Конструкции с клапанами более надежны, так как предотвращают перегрузки по давлению;
- тип прессующей головки. Существуют головки закрытого и открытого типов. Чтобы работать прессом с закрытой головкой, нужно предварительно открыть стопор, вынуть матрицу, установить провода и наконечник, закрыть устройство и только после этого обжимать кабель. Провода небольших сечений обрабатываются проще. Если же пресс снабжен С-образной головкой открытого типа, прессовать провода можно быстро и на любом отрезке линии;
- диаметр рабочего сечения. Все модели делятся на подгруппы, работающие с кабелем до 70 кв. мм, до 120 кв. мм, до 300 кв. мм, до 400 кв.мм. Чем более мощный пресс, тем он тяжелее. Некоторые производители добиваются уменьшения веса за счет использования легких алюминиевых сплавов для корпуса.
| Модель, производитель | Вес, кг | Сечение проводов, кв.мм | Профиль сечения | Максимальное усилие, т | Особенности |
| ПГ-70, SHTOK | 1,7 | 4-70 | шестигранник | 8 | Нет клапана ограничения давления |
| ПГРс-70, КВТ | 1,8 | 4-70 | шестигранник | 5 | Есть клапан ограничения давления, комплект гексагональных матриц |
| ПГ-120к SHTOK | 3,2 | 10-120 | шестигранник | 12 | Есть клапан ограничения |
| ПРГ-240 РОСТ | 4,5 | 16-240 | шестигранник | 16 | Клапана ограничения нет |
| ПГР-300 КВТ | 3,6 | 16-300 | шестигранник | 12 | Есть клапан ограничения, двухскоростная помпа |
| ПГ -1000 ЭМИ | 24 | 400-1000 | шестигранник | 55 | Трос для переноски и подвешивания |
Таблица 1. Характеристики некоторых моделей ручного гидравлического пресса
Все модели гидравлических прессов рассчитаны на работу с медными и алюминиевыми проводами. В комплект к прессу входит набор из сменных матриц для опрессовки. Самые современные и удобные модели оснащены вращающимися головками и механизмом быстрого хода.
Дополнительно к ручному прессу приобретают наборы матриц для опрессовки наконечников различного стандарта (ГОСТ, ТМЛс КВТ, ПМ, DIN), а также втулочных и медных листовых наконечников.
