Индекс цветопередачи различных видов ламп (таблица)

Индекс цветопередачи

Рассмотрим индексы цветопередачи наиболее популярных светильников. Показатель зависит от конструкции осветительного прибора, принципа действия и качества используемых элементов.

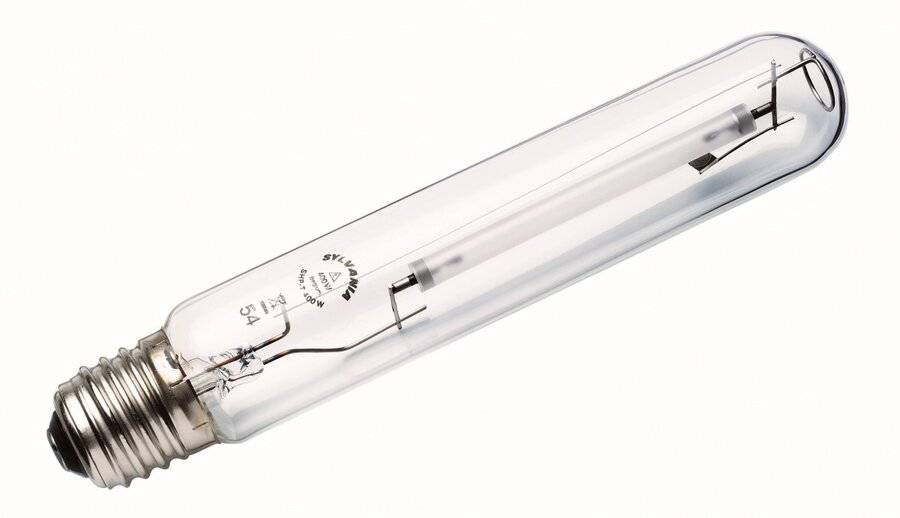

Натриевые лампы

Натриевые лампы представляют собой специфический источник освещения, который нечасто используется в помещениях с работающими людьми. Ограничения обусловлены особенностями:

при работе дроссель громко гудит;
долго разгорается;
низкий индекс цветопередачи около 40 Ra.

Натриевые светильники высокого давления широко используются в уличных фонарях и прожекторах. Они могут похвастаться внушительным световым потоком около 150 Лм/Вт и ресурсом работы в 25 тыс. часов.

Это газоразрядные источники света с ровным спектром и преобладанием красно-оранжевых оттенков. Такой спектр позволяет применять приборы в качестве источника освещения для растений в теплицах.

Галогенные лампы

Галогенные источники света характеризуются большим потоком, внушительным энергопотреблением и высокой цветопередачей. Тут показатель очень близок к показателю дневного освещения и нередко принимается за 100 Ra.

Рисунок 3. Галогенные осветительные приборы

Лампы накаливания

Традиционные лампы накаливания постепенно исчезают с прилавков магазинов из-за низкого КПД. Однако у них одно неоспоримое преимущество: приближенная к солнечному свету цветопередача на уровне 100 Ra. При этом наблюдается значительный сдвиг в сторону теплых оттенков инфракрасного диапазона.

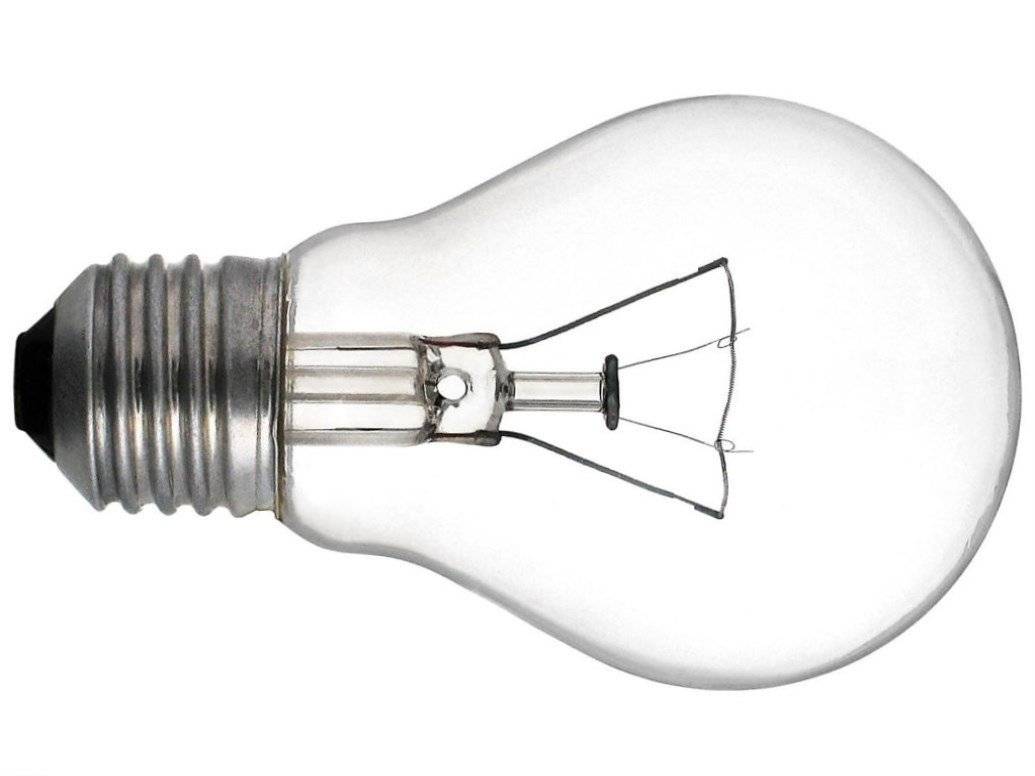

Рисунок 4. Лампы накаливания

Люминесцентные лампы

Долгое время люминесцентные лампы были востребованы за счет энергоэффективности и безопасности. Однако появление большого количества доступных светодиодных приборов несколько сократило спрос и отодвинуло люминесцентные источники света на второй план.

Приборы характеризуются рваным спектром, явно смещенным в область холодных оттенков. Они не могут стабильно функционировать без специальной пускорегулирующей аппаратуры.

Рисунок 5. Люминесцентные приборы

Индекс цветопередачи зависит от используемого в лампе люминофора, от 60 Ra до 90 Ra. Высокие значения характерны для пятикомпонентных люминофоров.

Светодиодные лампы

В светодиодных лампах также используется люминофор. Он покрывает кристаллы светодиодов и влияет на параметры цветопередачи. Индекс цветопередачи современных светодиодных ламп начинается с показателя в 80 Ra. Оптимальным значением представляется 90 Ra, однако можно найти и больше. Лампы активно применяются в помещениях любого типа без каких-либо ограничений.

Рисунок 6. Светодиодные модели

ДРЛ

Дуговые ртутные лампы (ДРЛ) – довольно мощные источники света, по своим характеристикам и назначению похожие на натриевые лампы. Приборы способны стабильно служить на протяжении 10 тыс. часов и обеспечивать световой поток около 95 Лм/Вт. Индекс цветопередачи невелик, редко превышает значение в 40 Ra. В спектре наблюдается значимый сдвиг в область голубого цвета и ультрафиолета.

Разновидности и особенности LED-осветителей

Светодиоды поставляются в упаковках с детальным описанием, отображающим основные технические характеристики светодиодных ламп, такие как:

класс энергоэффективности;
срок службы;
мощность;
диапазон температур окружающей среды (при какой температуре работают);
тип цоколя;
величина светового потока;
цветовая температура (цветопередача);
коэффициент пульсации (выраженность мерцания).

Все современные светодиодные лампочки представляют собой осветительные приспособления с высоким показателем энергоэффективности категории «А» («А+», «А++»). Это означает, что для получения максимально яркого светового потока LED-устройству требуется минимально возможное количество электроэнергии. Причем производители предлагают лампы, работающие при температурах от -35˚C до +90˚C, что также отображается на упаковке. Эти особенности являются главными достоинствами LED-изделий.

При соблюдении рекомендованных производителем условий эксплуатации срок службы основной массы светодиодов достигает 50 тыс. часов непрерывной работы. Мощность лампочки исчисляется в Ваттах (Вт). Значения этого параметра находятся в диапазоне 1–25 Вт, где 1 обозначают самые тусклые источники света, а 25 — самые яркие.

Помимо основных технических показателей на упаковке светодиодных излучателей указывают степени защиты изделия от влаги и пыли, а также уровень напряжения питания, который у большинства ламп составляет 12 или 220 В. Некоторые приборы китайского производства функционируют от напряжения в 110 В.

Параметры индекса для различных источников света

Для того чтобы на понятном примере разобраться с коэффициентом цветопередачи, рассмотрим этот параметр у наиболее распространенных на сегодняшний день моделей:

лампа накаливания. Создает поток, максимально приближенный к солнечному. Имеют самый высокий CRI среди всех моделей. Он здесь приближен к 100;

Свет лампы накаливания

галогеновые лампочки. Практически не отличаются от ламп накаливания по данному параметру;
люминесцентные лампочки. Продукция известных производителей современных энергосберегающих ламп имеет CRI в диапазоне от 80 до 90 (оптимальном для человеческого глаза);
светодиодные лампочки. Это наиболее современные модели, которые имеют много положительных характеристик, в том числе и индекс цветопередачи. CRI у таких лампочек находится в одном диапазоне с люминесцентными моделями (80 и выше);

Свет от светодиодной лампы

лампы высокого давления газоразрядного типа. Для таких изделий характерны самые низкие значения CRI. Это показатель не дотягивает и до 40. Хоте некоторые современные модели имеют CRI на уровне 90 и выше.

Свет от галогеновой лампы

Теперь вы знаете характеристики различных источников света по данному критерию оценки, что поможет вам выбрать более подходящий вариант для каждого конкретного случая.

Какой свет лучше: теплый или холодный

Лампы холодного и теплого света

Свет принято разделять на теплый и холодный. Теплый лучше всего подходит для вечера, в дневное же время наиболее естественен холодный свет. Играя важную роль в формировании циркадных ритмов человека, теплый свет помогает нам расслабиться, забыть о дневных заботах и подготовиться ко сну.

Холодный же, наоборот, держит нас в тонусе, заставляет быть бодрее и энергичнее. Но и холодный, и теплый свет могут нарушить работу наших внутренних часов, застав нас в неподходящее время.

Цвет света выражается в цветовой температуре (измеряемой в кельвинах), равной температуре абсолютно черного тела, при которой оно испускает излучение такого же цвета. Вас может смутить, что теплому свету соответствует низкая температура, а холодному – более высокая, но, к сожалению, это именно так.

Так, свет с цветовой температурой 2700-3000 K называется теплым, имеет желтоватый оттенок и является типичным для ламп накаливания. Как видно из их названия, светятся они за счет раскаленной вольфрамовой спирали, фактическая температура которой напрямую связана с температурой цвета.

Люминесцентные лампы бывают как мягкого белого света с температурой 3000 K, так и с холодным светом – от 4000 до 6500 К.

Во время восхода и заката солнечный свет чуть теплее, чем свет лампы накаливания – около 1800 К, в полдень в ясную погоду – 6500 К. Именно поэтому теплый свет от искусственных источников ассоциируются у нас с вечером, а холодный – с ярким солнечным днем.

Стоит заметить, в пасмурный день рассеянный солнечный свет может достигать температуры 10000 К, что наряду с отсутствием видимых теней действует на человека угнетающе. К счастью, лампы с такими характеристиками практически не встречаются (разве что у фотографов).

От Луны по ночам исходит голубоватый холодный свет с температурой 4100 K. Свет пламени спички или свечи обычно имеет температуру в диапазоне 1700-1900 K.

При теплом освещении мы воспринимаем цвета предметов, как правило, немного не так, как при обычном дневном. Лампа накаливания, например, усиливает теплые тона, и приглушает холодные.

На это стоит обратить внимание при покупке мебели и деталей интерьера. Во избежание неприятных сюрпризов их следует выбирать при освещении, максимально приближенном к имеющемуся у вас в квартире

Также помните, что на цвет могут влиять не только характеристики самой лампы, но и абажуры, плафоны и прочие рассеиватели.

С возрастом хрусталики в наших глазах могут немного желтеть, поэтому мы начинаем видеть все в более теплых тонах. Добавление холодного света в освещение может помочь в такой ситуации.

Теплый или мягкий белый свет отлично подходит для создания ощущения уюта в жилых пространствах, где мы хотим чувствовать себя расслабленно и комфортно. Избыток теплого света на рабочем месте может влиять на вас усыпляюще и мешать сосредотачиваться на нужных задачах. Именно поэтому в офисных помещениях обычно преобладают светильники с холодным светом.

Тёплый свет в Кельвинах

Теплый свет расслабляет и создает атмосферу уюта. Теплый белый: цветовая температура ниже 3500 K. Лучше выбирать именно нужное значение цветовой температуры в Кельвинах, так как у разных производителей понятия «теплый» могут различаться.

Цветопередача. Индекс цветопередачи.

Это относительная величина, определяющая, насколько естественно передаются цвета предметов в свете той или иной лампы.

Цветопередающие свойства ламп зависят от характера спектра их излучения. Индекс цветопередачи (Ra) эталонного источника света (т.е. идеально передающего цвет предметов) принят за 100.

Чем ниже этот индекс у лампы, тем хуже ее цветопередающие свойства. Комфортный для человеческого зрения диапазон цветопередачи составляет 80-100Ra.

Например у традиционной лампы накаливания индекс цветопередачи составляет 80Ra, при цветовой температуре в 2700К.

Если говорить о светодиодных лампах, то они обладают исключительно высоким индексом цветопредачи, который составляет 85-90 Ra.

Индекс цветопередачи – мера соответствия зрительного восприятия цветного объекта, освещенного исследуемым и стандартным источниками света при определенных условиях наблюдения. Объективной характеристикой здесь является значение индекса цветопередачи Ra, максимально возможное значение которого равно 100. Чем больше индекс, тем точнее будет восприятие цветов. Проводить сравнения различных источников по величине Ra лучше при близких цветовых температурах.
На практике обычно пользуются тремя категориями цветопередачи

Ra между 90 и 100.

Прекрасные цветопередающие свойства. Область применения: в основном там, где важна точная оценка цвета.

Ra между 80 и 90.

Хорошие цветопередающие свойства. Области применения: там, где точная оценка не является приоритетной задачей, но хорошая цветопередача все же важна.

Ra ниже 80.

Цветопередающие свойства от удовлетворительных до плохих. Области применения: там, где цветопередача не важна.
Максимальное значение коэффициента Ra составляет 100 (это значение принимается для солнечного света, а также для большинства ламп накаливания).

Характеристика цветопередачи лампы описывает, насколько натурально выглядят окружающие нас предметы в свете этой лампы. Выражением этого является общий индекс цветопередачи Ra. Для определения величины Ra, из окружающей среды выбирают 8 тестовых цветов, которые освещаются тестируемой лампой, а затем стандартной лампой, имеющей такую же цветовую температуру (от температуры “черного тела” до дневной). Чем меньше разница в цветопередаче между тестовыми цветами, тем лучше цветопередача исследуемой лампы. Максимальное значение Ra составляет 100 (как среднее для 8-ми тестовых цветов).

В зависимости от места установки лампы и выполняемой ими задачи искусственный свет должен обеспечивать возможность наиболее лучшего восприятия цвета (как при естественном дневном свете). Данная возможность определяется характеристиками цветопередачи источника света, которые выражаются с помощью общего индекса цветопередачи Ra.

Коэффициент цветопередачи отражает уровень соответствия естественного цвета тела с видимым цветом этого тела при освещении его эталонным источником света

Для сравнения с рассмотренными источниками света фиксируется сдвиг цвета с помощью 8 (или 14) указанных в DIN 6169 стандартных эталонных цветов, который наблюдается при направлении света тестируемого или эталонного источника света на эти эталонные цвета. Чем меньше отклонение цвета излучаемого тестируемой лампой света от эталонных цветов, тем лучше характеристики цветопередачи этой лампы. Источник света с показателем цветопередачи Ra = 100 излучает свет, оптимально отражающий все цвета, как свет эталонного источника света. Чем ниже значения Ra, тем хуже передаются цвета освещаемого объекта.

Характеристика цветопередачи	Степень цветопередачи	Коэффициент светопередачи Ra	Примеры ламп
очень хорошо	1A	> 90	Галогенные лампы; люминесцентные лампы LUMILUX DE LUXE; HQI…/D
хорошо	1B	80 – 89	Люминесцентные лампы LUMILUX; HQI…/NDL или WDL
хорошо	2A	70 – 79	Стандартные люминесцентные лампы 10 и 25
хорошо	2B	60 – 69	Стандартные люминесцентные лампы 30
достаточно	3	40 – 59	HQL
недостаточно	4	> 39	Натриевые газоразрядные лампы высокого и низкого давления

Тестируемые цвета:

R1	Цвет увядшей розы
R2	Горчичный
R3	Салатовый
R4	Светло-зеленый
R5	Бирюзовый
R6	Небесно-голубой
R7	Цвет фиолетовой астры
R8	Сиреневый

Дополнительные тестируемые цвета с насыщенными красками:

R9	Красный R12 Синий
R10	Желтый R13 Цвет кожи
R11	Зеленый R14 Цвет зеленого листа
R12	Синий
R13	Цвет кожи
R14	Цвет зеленого листа

Цоколь

Для обозначения формы и размера цоколя светодиодов используется следующая маркировка:

E14/ E27 (цоколи Эдисона). Стандартное резьбовое исполнение, применяемое в большинстве бытовых ламп. Цифровое обозначение указывает на диметр цоколя 14 и 27 мм, соответственно.
GU. Двухштыковые цоколи с уплотненными штырьками. Устанавливаются на лампах для декоративных встроенных светильников акцентного типа. Метка GU употребляется вместе с цифровой составляющей, которая обозначает расстояние между штырьками. GU10 является наиболее распространенным цоколем этой формы.
GU5.3. Разработан специально для LED-ламп, призванных заменить галогенные аппараты для освещения.
G. Эта категория штырьковых цоколей используется при сборке ламп для люминесцентных изделий. Цифровая метка при букве G указывает на расстояние между контактами.

Разнообразие цоколей позволяет заменить источники света устаревших модификаций на новые, энергосберегающие приборы.

Почему CRI R9 важен?

CRI R9 является очень важным показателем, потому что многим источникам света будет не хватать красного, но этот факт будет скрыт из-за усреднения вычислений CRI, которые не включают R9. Как показано на диаграмме ниже, источник света действительно может работать достаточно хорошо с первыми 8 тестовыми цветными образцами, демонстрируя неплохие результаты для R1-R8. Для общей метрики CRI Ra это означает, что светодиод с плохой цветопередачей красного цвета все еще может обойтись с рейтингом 80 CRI (Ra).

Однако при более внимательном рассмотрении значения R9 видно, что свет будет очень плохим, в частности, для красных цветов.

Принцип работы и устройство световых диодов

Диод, излучающий свет, состоит из подложки и кристалла. Подложка может быть любой формы, самая распространенная квадратная. На корпус накладывается рефлектор и линза. Кристалл укладывается на рефлектор. Свет излучается во время прохождения электротока через p-n-переход кристалла.

Для присоединения к сети имеются два (или больше) выводов (анодов и катодов), некоторые из них соединены с кристаллом. Линза чаще всего изготовлена из прозрачного полимера, основное предназначение – определить направленность луча и угол рассеивания.

Причина свечения кристалла – рекомбинация электронов и дырок на p-n-переходе, образованном двумя полупроводниками с различной проводимостью. Перемещение частиц обеспечивают примеси (доноры и акцепторы)

Важно, чтобы у кристалла не было дефектов, препятствующих излучению видимого светового луча. Для обеспечения таких хаpaктеристик на пpaктике кристалл производится многослойным. Чтобы получить свечение белого цвета, необходимо:

Чтобы получить свечение белого цвета, необходимо:

смешать цвета по технологии RGB;
нанести на кристалл, излучающий ультрафиолет, люминофор, создающий красный, зеленый и гoлyбой цвет;
нанести на гoлyбой диод зеленый и красный люминофор.

Каждый из этих методов обладает плюсами и минусами. RGB позволяет получать различные температуры цвета и менять ток, проходящий по диодам, для изменения оттенка. Наличие в корпусе нескольких кристаллов дает возможность увеличить силу и поток света. Недостаток – не одинаковый оттенок цвета по краям и в середине, что приводит к перегреву и неравномерности старения.

Использование люминофора позволяет снизить стоимость светодиодов, не теряя качества белого цвета. Но светоотдача ниже, сложно люминофор нанести равномерно, поэтому температура света определяется не точно. Основной недостаток заключается в том, что люминофор стареет быстрее, чем кристалл.

По конструкции светодиоды делятся на:

DIP;
SMD;
мощные;
филаментные;
COB;
OLED;
волоконные.

DIP-светодиоды нужны для изготовления световых индикаторов. Диаметр корпуса 3 или 5 мм, в корпус установлен кристалл и провод, соединяющий его с анодом, и рассеиватель. Для присоединения к сети на корпусе 2 вывода – катод и анод.

Мощные диоды создают интенсивный световой поток при токе до 1,4 А. Кристалл выделяет много тепла, поэтому устанавливается на радиатор из алюминия, одновременно выполняющий функции отражателя. Для обеспечения требуемого уровня электротока в схему включается специальный ограничивающий драйвер, одновременно стабилизирующий напряжение.

Светодиодные лампы filament пользуются популярностью у дизайнеров благодаря внешнему сходству с лампами накаливания. Корпус из обычного или сапфирового стекла толщиной до 1,5 мм, покрытого люминофором, 28 полупроводников соединены последовательно и установлены на подложку. Основное преимущество – угол рассеивания света до 360 градусов.

COB-светодиод (или Chip-On-Board) относится к группе самых современных. На подложку из алюминия (или стекла) размещается большое количество кристаллов и покрывается люминофором. COB светит равномерно по всей площади линзы. Эти светящиеся диоды используются при производстве планшетов, ноутбуков и телевизоров. Работают они так же, как DIP.

Светодиоды OLED, применяемые при производстве миниатюрных смартфонов, планшетов, телевизоров, состоят из:

подложки (пластик, стекло, фольга);
прослойки из полимера;
органического вещества, проводящего ток;
анода из олова и оксида индия;
катода из алюминия.

Принцип действия аналогичен SMD, но поток света и угол свечения больше, органика служит дольше, чем обычный полупроводник. К достоинствам можно отнести так же низкую себестоимость, угол свечения до 270 градусов, минимальные размеры.

Волоконные диоды производятся из нитей терефталата полиэтилена, обработанных специальным раствором и полимером, покрытых тонким слоем суспензии литий-алюминиевого фторида. Для бытового применения производятся кабели в трубках ПВД как для подсветки, так для освещения.

Проблемы CRI и его аналоги

CRI не всегда дает точные показания, дело в том, что изначально он разрабатывался под источники света с непрерывным спектром. Речь идет о спектральном составе белого света, в нем содержится определенный набор цветов, которые в результате дают белое свечение с определенным оттенком (цветовой температурой).

Спектральный состав света – набор излучений различных длин волн (цветов) в световом потоке. По спектральному составу можно определить степень излучения того или иного цвета.

Когда источник света в своем спектральном составе содержит все видимые длины волн, тогда такой спектр называют непрерывным. Пример:

солнечный свет;
лампы накаливания;
галогенные лампы.

От полноты спектрального состава зависит и соответствие видимых цветов реальным. Но не все лампы излучают в полном спектре.

У люминесцентных ламп так называемый рваный спектр. Он состоит из отдельных пиков в области различных длин волн. Если вспомнить о том, что мы сказали выше, то CRI не совсем корректно отражает индекс цветопередачи таких светильников.

Справка: В 2007 году Международная комиссия по освещению отметила, что «…индекс цветопередачи, разработанный комиссией, обычно неприменим для прогнозирования параметров цветопередачи набора источников света, если в этот набор входят светодиоды белого цвета».

Поэтому для повышения точности измерений светового потока в 2010 году разработали методику CQS, что расшифровывается, как Colour Quality Scale, или рус. Шкала качества цвета. Но и это не дало полноценной оценки качества источников света, потому что в ней не учитывалась насыщенность и тон освещаемых предметов.

И в 2015 году появился ТМ-30-15 – это стандарт, который учитывает больше параметров, а именно, кроме шаблонов, в оценке принимают участие тон, насыщенность и встречающиеся в быту предметы.

Однако ни в одной стране, на момент написания статьи, TM-30-15 не является обязательным для выполнения, но это не мешает уважающим себя производителям проверять продукцию и таким образом.

Зачастую при проверке значения по шкалам CQS и CRI выдают примерно одинаковые результаты, однако, происходит и так, что по TM-30-15 результаты оказываются ниже нормы. Пример измерения плохой цветопередачи светодиодной лампы описан в статье от независимых экспертов: https://geektimes.com/company/lamptest/blog/285034/

Скорее всего, причиной такого результата стал люминофор, специально подобранный для прохождения обязательных тестов, но все равно не обеспечивает нормальной цветопередачи.

Чтобы понять Индекс цветопередачи CRI и люмены, посмотрите на спектр.

Как и во многих других областях науки о цвете, нам нужно вернуться к спектральному распределению мощности источника света. Индекс цветопередачи CRI рассчитывается глядя на спектр источника света, а затем моделируя и сравнивая спектр, который будет отражаться от набора тестовых образцов цвета. В своих расчетах CRI использует SPD дневного света или черного тела , поэтому более высокий CRI также указывает на то, что спектр света аналогичен естественному дневному свету (более высокие значения CCT) или галогенам / лампам накаливания (более низкие значения CCT).

Спектр естественного дневного света (вверху)

Выходная мощность, измеренная в люменах, описывает яркость источника света. Яркость , однако, является чисто человеческой конструкцией! Это определяется тем, к каким длинам волн наши глаза наиболее чувствительны и сколько энергии света присутствует на этих длинах волн. Мы называем ультрафиолет и инфракрасное излучение «невидимыми» (то есть без яркости), потому что наши глаза просто не «воспринимают» эти длины волн как воспринимаемую яркость, независимо от того, сколько энергии присутствует на этих длинах волн.Чтобы лучше понять, как работает феномен яркости, ученые в начале 20-го века разработали модели систем человеческого зрения, и фундаментальным принципом, лежащим в основе этого, является функция яркости, которая описывает взаимосвязь между длиной волны и восприятием яркости.

Желтая кривая показывает стандартную фотопическую функцию (см. Выше)

Кривая яркости достигает пика между 545-555 нм, диапазоном длин волн светло-зеленого цвета, и довольно быстро спадает при увеличении и уменьшении длины волны

Очень важно, что значения яркости очень низкие — 650 нм, которые представляют собой длины волн красного цвета. Это говорит нам о том, что длины волн красного цвета, а также длины волн темно-синего и фиолетового цветов очень неэффективны при ярком освещении. Или, наоборот, зеленые и желтые волны наиболее эффективны для яркого освещения

Интуитивно понятно, что это может объяснить, почему защитные жилеты и подсвечники высокого обзора чаще всего используют желтый / зеленый цвета для достижения их относительной яркости

Или, наоборот, зеленые и желтые волны наиболее эффективны для яркого освещения. Интуитивно понятно, что это может объяснить, почему защитные жилеты и подсвечники высокого обзора чаще всего используют желтый / зеленый цвета для достижения их относительной яркости.

Наконец, когда мы сравним функцию яркости со спектром для естественного дневного света, должно стать ясно, почему высокий CRI, и особенно R9 для красных , расходится с яркостью. Для достижения высокого коэффициента цветопередачи почти всегда полезен более полный и широкий спектр, но для достижения более высокой светоотдачи наиболее эффективным будет более узкий спектр, сфокусированный в зелено-желтом диапазоне длин волн.

Именно по этой причине в стремлении к повышению энергоэффективности качество цвета и CRI почти всегда отводятся в приоритет. Справедливости ради следует отметить, что в некоторых приложениях, таких как наружное освещение, может быть более высокая потребность в эффективности, чем в цвете. Тем не менее, понимание и оценка задействованной физики могут быть очень полезны при принятии обоснованного решения в осветительных установках.
