Как выбрать, подключить и пользоваться газоразрядной лампой

Ключевые отличия влагозащищенных светильников от обычных

Ключевая особенность всех светильников, предназначенных для установки во влажных помещениях, заключается во внутренних компонентах конструкции. В зависимости от степени защиты они препятствуют проникновению воды под плафон и прямому ее контакту с лампой, электронной начинкой и проводниками. Это способствует существенному продлению срока их службы и развитию опасных ситуаций – короткого замыкания, возгорания, пробоя тока на массу.

Подобные приборы освещения хаpaктеризуются следующим рядом особенностей:

  1. Наличие прорезиненных деталей.
  2. Изоляция проводников.
  3. Герметичность.
  4. Максимально плотное прилегание узлов.

Плюсы и минусы изделий

К преимуществам газоразрядных источников света относят:

  • компактные размеры;
  • высокую эффективность;
  • экономичность;
  • хорошую подачу и стабильность света;
  • устойчивость к отрицательным воздействиям среды;
  • долгий срок эксплуатации.

При выборе учитываются и недостатки:

  • высокие цены;
  • дополнение пускорегулирующей аппаратурой;
  • длительность периода для выхода в режим работы;
  • наличие в колбах токсичных веществ;
  • мерцание и шум;
  • непривычный неравномерный спектр излучения.

Достоинств все же больше, чем недостатков. Цена полностью компенсируется экономичностью и длительным сроком службы.

Конструкционные разновидности МГЛ

Металлогалогенные светильники применяются для освещения как коридоров и комнат, так и больших открытых промышленных площадок. Поэтому их мощность варьируется от 10 до 2000 Вт.

Лампы с высоким потреблением электроэнергии обычно подключаются к сети 380 В и используются лишь на промобъектах. Наиболее востребованные модели имеют небольшую мощность 35-250 Вт.

При монтировании МГЛ с винтовым цоколем необходимо добиваться плотного соединения нижнего контакта лампы с металлической пластиной патрона

Единых международных стандартов маркировки МГЛ нет, однако в большинстве случаев буква M обозначает «металлогалогенная», а H информирует о содержании в лампе ртути.

Отечественные производители могут использовать свою аббревиатуру: Д – дуговая; И – йодидная, Р – ртутная. После указания модели обычно идет обозначение типа и диаметра цоколя.

Металлогалогенные светильники имеют разную конструкцию.

Ниже приведены варианты классификаций этих изделий, в зависимости от их технических параметров:

  1. По типу ориентации: вертикальные (BUD), горизонтальные (BH), универсальные (U).
  2. По размеру колбы: BT – бульбовидно-трубчатая, R – рефлекторная, E или ED – эллипсоидальная, ET – эллипсоидно-трубчатая, T – трубчатая , PAR – параболическая.
  3. По цвету излучения: белый, желтый, пурпурный, зеленый и прочие.
  4. По типу конструкции: бесцокольные — с гибкими токоотводами, одноцокольные, двухцокольные.

Внешнее исполнение металлогалогенной лампы мало влияет на ее эффективность, потому что непосредственный излучающий элемент находится в защищенной внутренней колбе. Именно он определяет характеристики испускаемого света.

Утилизация

Натрий по своей природе является летучим веществом и, контактируя с воздухом, он может резко воспламениться. По этой причине натриевые источники освещения недопустимо выбрасывать как обычный мусор. Как и любая энергосберегающая лампа, которая содержит ртуть, их тоже нужно утилизировать в специальные емкости

Если самостоятельно выбросить натриевые лампы ДНаТ с соблюдением мер предосторожности не удается, следует вызвать специальную службу

Газоразрядная дуговая натриевая лампа ДНаТ используется для освещения больших площадей, улиц городов, теплиц.

Не стоит путать натриевые лампы низкого и высокого давления. У них разная конструкция и принцип действия.

В спектре свечения у обоих преобладает оранжевый свет. У изделий низкого давления, излучение практически монохромное, они светят ярким золотистым светом.

Если их применять для освещения в комнатах, то цвета будут практически не различимы.

В лампах высокого давления спектр более разнообразный.

В тех моделях, которые используются в теплицах для выращивания растений, в световой спектр специально добавлено немного синего света.

В комплект для подключения лампы высокого давления входит несколько компонентов, без которых вы ее попросту не запустите. То есть, элементарно подав на нее 220 вольт, она у вас не загорится.

Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.

Схема эта зачастую изображена непосредственно на корпусе.

Вот ее более развернутый рисунок.

На ней нарисованы:

сам дроссель (баласт), на который подается фаза

далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ

Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.

ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!

А сама горелка в процессе работы разогревается до 1300 градусов.

Только после ИЗУ, подключается сама газоразрядная лампа.

Эта же схема подключения может быть изображена на стенках зажигающего устройства.

Кроме того, в комплекте для подключения рекомендуется применять конденсатор. Хотя он присутствует далеко не во всех схемах.

Для чего он необходим? Как известно, цепи с использованием дросселей питания, потребляют как активную, так и реактивную мощность. От второй, никакого полезного эффекта вы не получите.

Лампа от этого ярче светить не станет, а вот потери увеличатся. Именно для того, чтобы убрать эту реактивную составляющую и используют фазокомпенсирующий конденсатор.

Наглядное сравнение тока потребления светильника ДНаТ с конденсатором и без него:

Как видите, более чем двойная разница. В первом случае показан компенсированный ток (активный), а во втором случае полный (без конденсатора в цепи).

Некоторые думают, что тем самым они еще и уменьшают потребление эл.энергии, однако это не совсем так.

Счетчик у вас не рассчитан на подсчет реактивной или полной энергии, и фактическая экономия по затратам может составить максимум 3-4%.

Зато вы уберете лишние потери на нагрев проводов и железа.

Вот собранный своими руками компактный щиток, согласно схемы подключения.

Можно конечно все это собрать и в габаритном корпусе светильника, если позволяют размеры.

Очень важно, перед тем как самому собирать такую схему и использовать какие-либо компоненты, обычным мультиметром в режиме замера максимального сопротивления, проверить изоляцию дросселя и конденсатора. Нет ли пробоя на корпус. Нет ли пробоя на корпус

Нет ли пробоя на корпус.

Для подачи и отключения питания 220В используйте двухполюсный вводной автомат.

Для одного светильника мощность до 400Вт вполне сгодится автомат номиналом 5-6А. Кроме коммутационных операций вкл-выкл, он еще будет играть роль защитного аппарата.

Монтируется автоматический выключатель в самом начале схемы. Не забудьте также заземлить корпус всего щитка.

С автомата выходят два нулевых провода. Один из них согласно схемы, пускаете напрямую к лампе, а второй подключаете к соответствующему зажиму, подписанному «N» на пусковом устройстве.

Иначе можно случайно сжечь изделие, если при работе нулевой провод после балластного дросселя, случайно коротнет.

А провод с выходящего контакта подключаете на клемму “В” (Balast) пускорегулирующего изделия.

После чего, средний вывод Lp (Lampa) пускаете на патрон лампочки.

Заметьте, есть ИЗУ двухконтактные и трехконтактные. Первые подключаются параллельно самой лампе.

Устройство и принцип работы

В сравнении с другими типами ламп, газоразрядные устройства имеют целый ряд отличий. Что сказывается и на их конструктивных особенностях, и на принципе действия. Чтобы разобраться с основами получения светового излучения в газоразрядных лампах, для начала рассмотрим их конструктивные особенности.

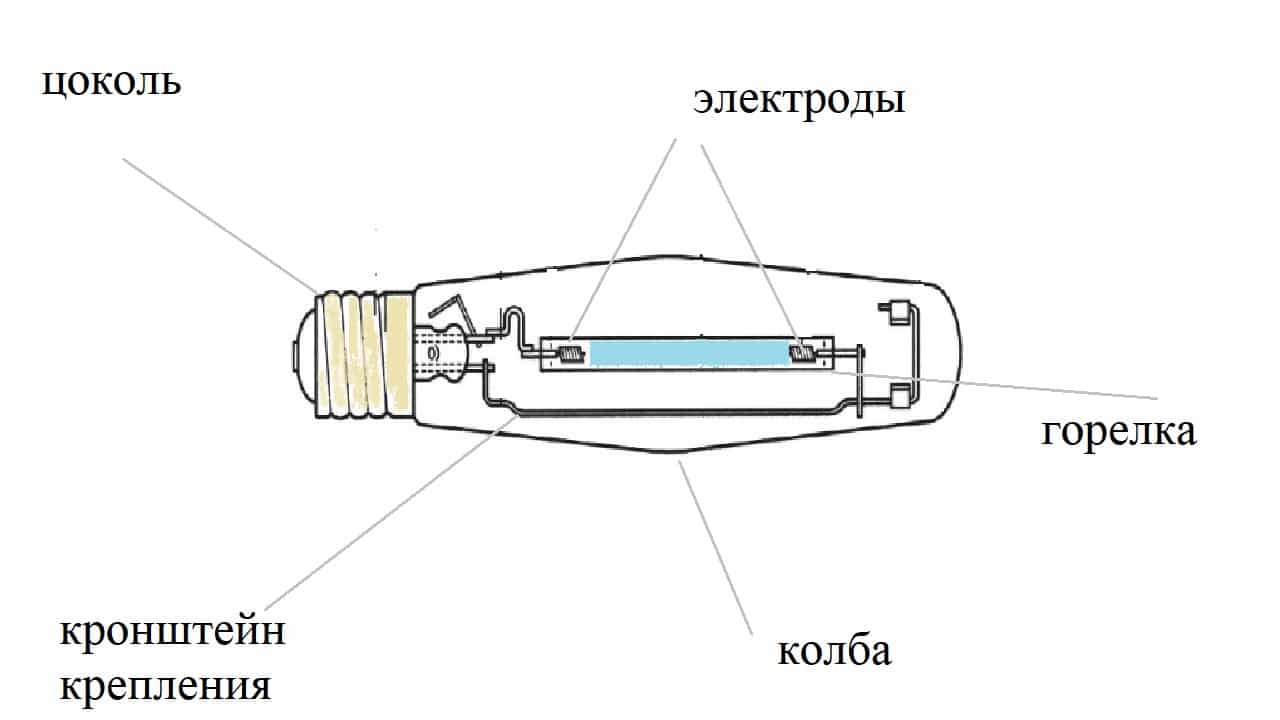

Рис. 1. Устройство газоразрядной лампы

  • Цоколя – предназначен для подключения газоразрядного устройства к электрической сети. Может выполняться в различных типах и размерах, под параметры конкретного светильника.
  • Колбы – изготавливается из жаропрочного стекла, предназначена для создания вакуума вокруг горелки. Выполняется герметичной для предотвращения нарушения разреженной среды по отношению к окружающему пространству.
  • Кронштейна крепления – представляет собой несущую конструкцию, выступающую и в роли опоры для газовой горелки, и в качестве одного из проводников электрического тока.
  • Горелки – как правило, трубка из оксида металла, внутри которой и происходит электрический разряд. Наполняется смесью инертных газов и паров металла, в зависимости от модели, наполняемые компоненты могут существенно отличаться.
  • Электродов – предназначены для начала искрообразования и продолжения горения тлеющего разряда.

Принцип действия газоразрядных ламп заключается в получении светового потока от ионизации смести газа и паров металла. Рассмотрим принцип их работы на следующем примере (см. рисунок 2):

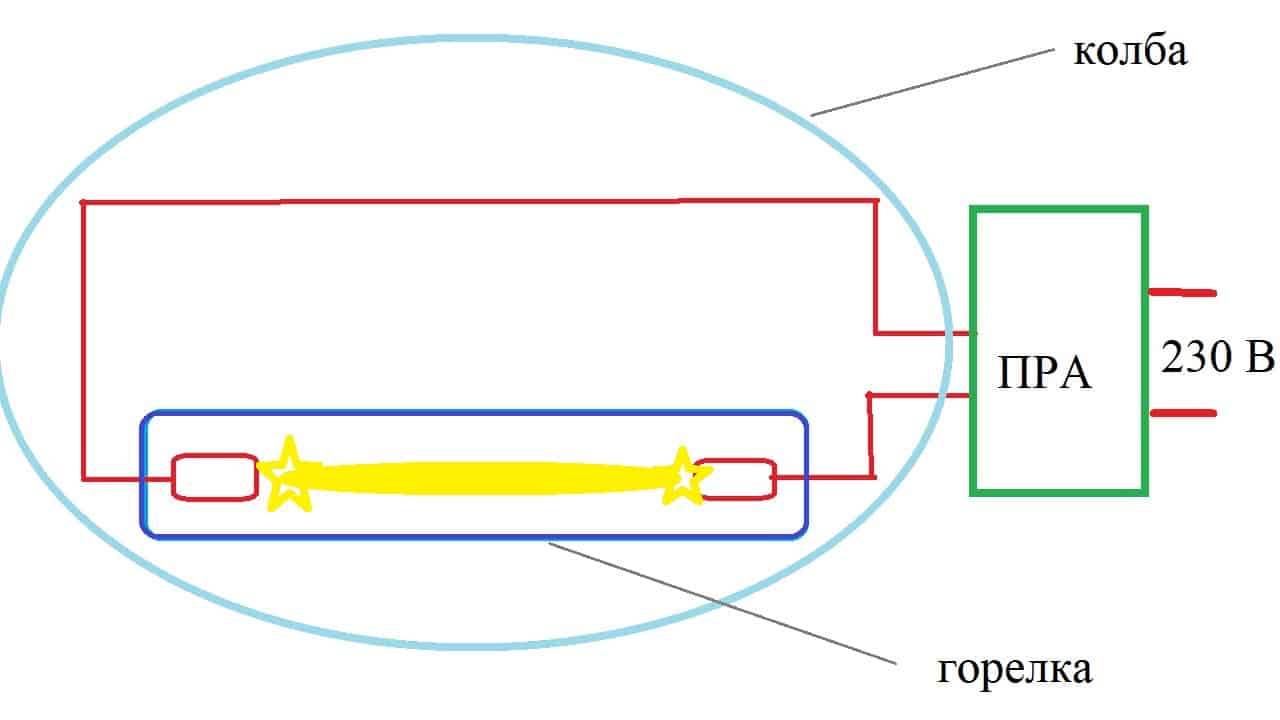

Рис. 2. Принцип действия газоразрядной лампы

При подаче напряжения на светильник с газоразрядной лампой осуществляется его преобразование через пускорегулирующий аппарат (ПРА). Затем повышенное напряжение порядка 2 – 5кВ поступает на электроды лампы. Этого достаточно для пробоя газового промежутка, поэтому, сначала возникает искра, а затем загорается тлеющий разряд внутри трубки.

Температура горения разряда достигает 1300 ºС, за счет чего смесь разогревается до такого состояния, когда все свободные частицы обладают достаточной энергией для выхода за пределы атома. Физически этот процесс сопровождается планомерным повышением интенсивности светового потока по мере разогрева газоразрядной среды. При этом можно наблюдать некоторые колебания цветового спектра свечения по мере изменения диапазона излучаемой волны.

Заметьте, несмотря на то, что в конструкции самой газоразрядной лампы ПРА отсутствует, без него запустить устройство не получится. В состав пускорегулирующего аппарата входит:

  • дроссель-трансформатор, предотвращающий резкое нарастание тока при протекании переходного процесса;
  • импульсное зажигающее устройство — кратковременно увеличивает напряжение на электродах лампы до величины пробоя искрового промежутка;
  • конденсатор – применяется для сглаживания кривой напряжения, но устанавливается не во все модели ПРА.

В зависимости от типа газоразрядной лампы, будет отличаться и устройство ПРА, технические особенности его компонентов. Поэтому для каждого конкретного вида осветительного оборудования устанавливаются свои модули.

Принцип работы лампочки

Главные элементы электроды – через них пуско-регулирующая система передает электроэнергию. Импульс пробивает газ между электродами, стабилизатор ограничивает силу тока (сила тока обратно пропорциональна напряжению), наполнение начинает излучать свечение, которое становится ярче по мере нагревания.

Источник света полностью загорается примерно через 2 минуты. Этот период времени требуется для полного испарения наполнения. Время загорания зависит так же от температуры окружающей среды. Для ускорения процесса некоторые производители монтируют в горелку несколько электродов.

Спектр излучения варьирует в широких пределах – от ультрафиолета до инфpaкрасных лучей. Яркость зависит от давления, вида наполнения, размеров колбы. Чем она меньше, тем интенсивнее свет.

Характеристики

Для сравнения с другими видами осветительного оборудования, необходимо детально изучить рабочие параметры газоразрядных ламп:

  • Время готовности – согласно п.34 ГОСТ 24127-80 это временной интервал, протекающий с начала подачи напряжения до момента выхода лампы на рабочие характеристики.
  • Потребляемая мощность – отображает величину нагрузки, потребляемую из сети;
  • Срок службы – характеризует продолжительность активной работы лампы, может колебаться от 2000 до 20 000 часов;
  • Светоотдача – определяет величину светового потока, получаемого с одного ватта потребленной электроэнергии, может колебаться в пределах от 40 до 220 Лм/Вт;
  • Температура цветового свечения – определяет спектр цвета, излучаемого газоразрядной лампой, в зависимости от модели находится в пределах от 2200 до 20 000 К;


Рис. 6. Температура цветопередачи

Индекс цветопередачи – указывает на интенсивность восприятия цветов той поверхности, на которую попадает свет;


Рис. 7. Пример влияния индекса цветопередачи

Напряжение зажигания – в соответствии с п.35 ГОСТ 24127-80 это такая наименьшая разность потенциалов на электродах, которой будет достаточно для начала образования разряда.

Достоинства и недостатки

Если вы не можете определиться: ДНаТ или led лампы приобрести, то нужно рассмотреть плюсы и минусы натриевых устройств. Тогда вы сможете взвесить все за и против, чтобы сделать правильный выбор.

К положительным свойствам натриевых источников света относят их высокую светоотдачу, длительный срок службы, малое потребление энергии. Кроме того, они имеют высокий коэффициент полезного действия и устойчивы к перепадам температуры.

Однако ДНаТ требуют времени для запуска (5 – 10 минут), они имеют слабую цветопередачу, искажают цвета, чего не скажешь про светодиод. К минусам осветительного элемента можно отнести частое мерцание лампы, которое приводит к переутомлению глаз.

Подробнее о достоинствах и недостатках ламп ДНаТ будет рассказано далее.

Плюсы

Специалисты выделяют следующие положительные характеристики ламп ДНаТ:

  1. Натриевые источники света излучают мощный световой поток (до 160Лм/Вт для ламп с высоким давлением, примерно 200 Лм/Вт для модулей с низким давлением). Эти показатели выше, чем у других видов натриевых устройств и лед-ламп.
  2. Длительный ресурс эксплуатации – от 10000 до 30000 часов. При этом качество освещения не снижается.
  3. ДНаТ потребляют минимальное количество электроэнергии, чему не могут не радоваться потребители. По этому показателю ДНаТ опережают ДРЛ.
  4. Источники света корректно работают при температуре от -60 до +40. Светильник запускается даже при низкой температуре.
  5. КПД лампы ДНаТ достигает 30%.

В зависимости от уровня внутреннего давления насыщенных паров натрия выделяют ДНаТ с высоким и низким давлением. Первые демонстрируют более высокие показатели, а вторые – низкие.

Натриевая лампа низкого давления (НЛНД) обладает всеми вышеописанными преимуществами. Ее применяют только для фонового освещения улиц, так как она выделяет едкий оранжевый цвет.

Натриевая лампа высокого давления (НЛВД) имеют более качественную цветопередачу, что позволяет устанавливать ее в спортивных залах, производственных помещениях. Кроме того, осветительный элемент обладает высокой светоотдачей при минимальном напряжении и длительным сроком эксплуатации. Запускаются натриевые лампы высокого давления быстрее, чем НЛНД.

Минусы

Кроме положительных характеристик лампы ДНаТ обладают негативными свойствами:

  1. Низкая цветопередача, особенно у модулей низкого давления. Они искажают цвета, что не позволяет их использовать в жилых помещениях.
  2. Температурное ограничение. Несмотря на заявленные производителем характеристики, рабочая температура ДНаТ находится в пределах от -20 до +30°. При нарушении этого условия прибор быстрее выйдет из строя и уменьшится светоотдача.
  3. Чувствительность к перепадам электричества. Такие лампочки рекомендуется применять в сетях со стабильным напряжением. Хотя исправить этот недостаток может качественный дроссель.
  4. Длительное время включения. После запуска лампочка горит слабо, максимальная светоотдача наблюдается через 5 – 10 минут.
  5. Сильные пульсации тока (до 50Гц). По этой причине устройство не рекомендуется использовать для освещения домов и производственных помещений. Частое мерцание утомляет глаза.

Лампы ДНаТ содержат токсичную ртуть, поэтому утилизировать их нужно особым способом. Вышедший из строя прибор нужно отнести в специальные организации, которые занимаются опасными отходами.

Что нужно знать об индикаторных видах ламп

Индикаторная газовая лампа – это прибор с анодом и холодным катодом в виде цилиндра, стержня или диска, изготовленного из железа, алюминия, молибдена, никеля. При включении создается тлеющий заряд, излучающий оранжевый или красный цвет. Декоративные индикаторы оснащены балластовым редуктором и подключаются к бытовой сети 220 вольт. Для оснащения сигнальных источников света колба изнутри покрывается составом, превращающим красное излучение в зеленое. Для подсветки неоновые малогабаритные лампочки монтируются вместе со светодиодными.

Индикаторные лампы широко применяются в знаках. У них один анод и до 12-и катодов в форме букв или цифр. Такой знак хорошо виден на относительно большом расстоянии.

Подобное освещение используется:

  • в подсветке афиш, витрин, мостов, зданий;
  • в иллюминации во время праздников;
  • для подсветки вывесок и интерьеров ресторанов и ночных клубов;
  • в ландшафтном дизайне.

В быту яркий пример индикаторных лампочек – елочные гирлянды и небольшие светильники. Это осветительное оборудование компактное, экономичное, служит долго.

Газоразрядные лампы высокого давления

Особенностями газоразрядных ламп, по словам специалистов, является их высокая светоотдача и длительный срок службы в широком диапазоне температур окружающей среды. В нашем климатическом поясе для архитектурного (наружного) освещения предпочтительней использовать именно газоразрядные лампы, поскольку они отлично работают при минусовой температуре.

Применение газоразрядных ламп рекомендуется только с защитным стеклом, качественными комплектующими и квалифицированной сборкой схемы, иначе они небезопасны для домашнего использования. Так, например, взрыв лампы или короткое замыкание в цепи может привести к пожару. Также следует отметить, что газоразрядные лампы светят в полную силу не сразу, а по истечении 2 — 7 минут.

В группу газоразрядных ламп входят металлогалогенные, натриевые и ртутные лампы.

Металлогалогенные лампы — это ртутные лампы высокого давления, в которых используются добавки из йодидов металлов, в том числе редкоземельных, а также сложные соединения цезия и галогенида олова. Все эти добавки значительно улучшают световую отдачу и характеристики цветопередачи ламп при ртутном разряде.

Все металлогалогенные лампы дают белый свет с различной цветовой температурой. Их особенность состоит в хорошем уровне цветопередачи. Любые предметы и растения под ними смотрятся абсолютно естественно.

По словам специалистов, металлогалогенные лампы широко используются в освещении объектов коммерческой недвижимости, а также выставок, служебных помещений, гостиниц и ресторанов, для подсветки рекламных щитов и витрин, освещения спортивных сооружений и стадионов, для архитектурной подсветки зданий и сооружений.

Достоинства металлогалогенных ламп:

Недостатки металлогалогенных ламп::

Натриевые лампы принадлежат к числу наиболее эффективных источников видимого излучения: они обладают самой высокой световой отдачей среди газоразрядных ламп, экономны и имеют длительный срок службы. Обычно лампы излучают характерный желтый цвет, но если в состав зажигающего вещества входит ксенон, они дают яркий белый свет. Натриевые лампы бывают высокого (излучают свет теплого желтого цвета, подходящий для освещения больших парков, дорог и площадей) и низкого давления (идеально подходят для уличного освещения).

Достоинства натриевых ламп:

Недостатки натриевых ламп:

Газоразрядные натриевые лампы применяются для освещения улиц, а также промышленных помещений, где основными условиями являются экономность и яркость, а требования к светопередаче несущественны.

Работа ртутной лампы основывается на использовании излучения электрического разряда в парах ртути. Лампы данного типа отличаются высокой светоотдачей при сравнительно небольших габаритах, они имеют длительный срок службы. 40% излучения приходится на ультрафиолетовую область спектра. Для увеличения светоотдачи ультрафиолетовое излучение преобразуют в видимый свет с помощью люминофора, которым покрыта колба лампы.

Эти лампы позволяют значительно снижать затраты при установке, эксплуатации и техническом обслуживании в следующих областях применения:дорожное освещение, освещение ландшафтов.

Ртутная лампа высокого давления содержит пары ртути, парциальное давление которых во время работы достигает 105 Па. Такие лампы обладают высокой надежностью, хорошей цветопередачей, позволяют снизить затраты на установку и техническое обслуживание. Применяются для внутреннего и наружного освещения коммерческих и производственных объектов, для декоративного и охранного освещения.

Ртутно-вольфрамовая лампа — лампа, внутри которой в одной и той же колбе находятся разрядная трубка ртутной лампы высокого давления и спираль лампы накаливания, соединенные последовательно. Колба может быть покрыта люминофором. Вольфрамовая спираль служит дополнительным источником света в красной области света и одновременно выполняет функцию балластного давления для ртутной горелки. Благодаря этому устройству улучшается передача цвета и отпадает необходимость использования дополнительного дросселя.

Классификация

Энергосберегающие лампы – это такие виды источников света, что потрeбляющие меньше электроэнергии, чем ЛН: трубчатые и компактные люминесцентные, светодиодные.

Люминесцентные лампы

Трубчатые модели ЛЛ бывают стандартные, с тремя и пятью слоями люминофора, специальные (для растений, аквариумов, оформления дизайна, витрин, вывесок, медицинских учреждений, копировальных аппаратов). Подключаются по одному элементу к сети 220 В или по несколько последовательно к 127 В.

Для запуска требуется пусковое устройство. Световой разряд дуговой или тлеющий, поток света бывает направленный и не направленный.

Предлагаются экономичные изделия (ЭЛЛ), предназначенные для организации общего освещения, со стандартными параметрами длины трубки, напряжения и тока. Единственное отличие от стандартных изделий – небольшой диаметр и сниженное давление (200-300 Па). Мощность 18, 36, 58 Вт. ЭЛЛ выпускают как зарубежные, так отечественные производители.

 Компактные лампы

У компактных моделей балласт встроен в цоколь, от него полностью зависит срок службы лампы. Длительность эксплуатации сокращается при высоком запылении, механических воздействиях, вибрациях, частых включениях/выключениях. КЛЛ не работают с диммерами, зажигаются только через 0,5-1 минуту.

Принцип работы лампочки

Главные элементы электроды – через них пуско-регулирующая система передает электроэнергию. Импульс пробивает газ между электродами, стабилизатор ограничивает силу тока (сила тока обратно пропорциональна напряжению), наполнение начинает излучать свечение, которое становится ярче по мере нагревания.

Источник света полностью загорается примерно через 2 минуты. Этот период времени требуется для полного испарения наполнения. Время загорания зависит так же от температуры окружающей среды. Для ускорения процесса некоторые производители монтируют в горелку несколько электродов.

Спектр излучения варьирует в широких пределах – от ультрафиолета до инфpaкрасных лучей. Яркость зависит от давления, вида наполнения, размеров колбы. Чем она меньше, тем интенсивнее свет.

Виды газоразрядных ламп

Делят ГРЛ на виды по типу свечения, такому параметру, как давление, применительно к цели использования. Все они образуют конкретный световой поток. Исходя из этого признака, они подразделяются на:

  • люминесцентные приборы;
  • газосветные разновидности;
  • индукционные варианты.

В первых из них источником света являются атомы, молекулы или их комбинации, возбуждаемые разрядом в газовой среде. Во вторых – люминофоры, газовый разряд активизирует покрывающий колбу фотолюминесцентный слой, в итоге осветительный прибор начинает источать свет. Лампы третьего вида функционируют за счет свечения электродов, раскаленные от газового разряда.

Ксеноновые лампы, предназначенные для автомобильных фар, по светоотдаче и яркости превышают галогенные аналоги более чем в два разаВ зависимости от наполнения дугоразрядные приборы делят на ртутные, натриевые, ксеноновые, металлогалогенные лампы и другие. Исходя из давления внутри колбы происходит их дальнейшее разделение.

Начиная от значения давления от 3х10 и до 10 Па их относят к лампам высокого давления. В категории низкого приборы попадают при величине параметра от 0,15 до 10 Па. Больше чем 10 Па — сверхвысокого.

Заключение

Зная, что такое галогенная лампа,вы сможете сделать правильный выбор в магазине. Их выпускает множество производителей (Philips, GE, Sylvania, Osram), и по качеству они практически ничем не отличаются.

Не надо приобретать их на рынке, поскольку в последнее время появилось достаточно много китайских подделок — лучше обратитесь в серьезный магазин.

При установке светильника помните, что он может достаточно сильно нагреваться. Подводите к нему качественные провода (1.5 квадрата вполне достаточно для создания системы освещения), защищая их возле места подключения термоусадкой от обгорания.

Предусматривайте свободное место для свободной циркуляции воздуха и охлаждения, не ставьте их в ограниченном и замкнутом пространстве, поскольку они будут часто сгорать.

Перед покупкой обязательно снимите имеющиеся лампы и изучите их, чтобы не ошибиться с маркировкой и цоколем. Во время замены не забывайте, что касаться колбы и цоколя нельзя.
