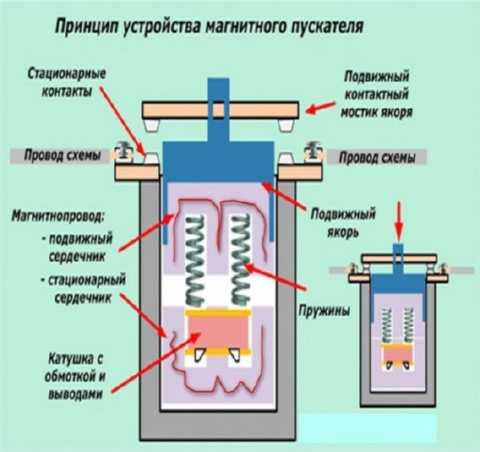

Принцип работы
Принцип действия магнитного пускателя фактически совпадает с реле. Для работы пускателя от кнопок без фиксации используется самоблокировка от контактов, параллельных кнопке. Для отключения используется нормально замкнутая кнопка, включенная последовательно в цепь управления. При размыкании контактов пускатель отключается и готов к повторному включению сразу после замыкания контактов стоповой кнопки.
«Кнопочный» вариант управления пускателями является подавляющим для ручных операций. В цепях автоматики пускатели обычно удерживаются во включенном состоянии непрерывным сигналом, подаваемым с дискретного выхода контроллера на промежуточное реле.
Существуют различные виды пускателей, среди которых есть и реверсивные магнитные пускатели («головная боль» новичков-электромонтеров, пытающихся понять как работает непривычная цепь и не привыкших мыслить электрическими схемами). Фактически это два пускателя, работающие строго поочередно: если включается один, то другой должен быть обязательно отключен, иначе будет короткое замыкание между фазами.
Его принцип таков: если в одном включенном положении последовательность фаз A, B, C, то в другом положении должно быть, например, A, C, B, то есть, две фазы должны поменяться местами. Это позволяет изменять направление вращающегося поля в асинхронных моторах и запускать их в различном направлении либо по часовой стрелке, либо против.
Проверка работоспособности магнитного пускателя и его ремонт
Управление устройством осуществляется подачей питания на управляющие (дополнительные, либо блокирующие контакты). Если рабочая группа замкнутая, то контакты прозваниваются с помощью мультиметра. Затем провоцируется короткое замыкание для проверки реле защиты.
Любое соединительное устройство состоит из элементов, схожих по конструкции. Поэтому ремонт магнитного пускателя осуществляется по общему принципу: искать неисправный узел, ремонтировать или заменять.
Механические части (мост, прижим или возвратная пружина) можно менять, контакты можно чистить. Катушка управления перематывается, либо сгоревшая катушка восстанавливается пайкой.
Монтаж приспособления
Устанавливать устройство лучше на твердую, жестко закрепленную поверхность в вертикальном положении. Неправильная установка часто приводит к некорректному включению и выключению устройства. Плоская монтажная поверхность не так подвержена сильным ударам, вибрациям и ударам.
Конец проводника загибается в кольцо при подключении к клемме устройства. Если присоединяются два проводника с одинаковым поперечным сечением, концы присоединяются по прямой линии с обеих сторон зажимного винта.
Если подключается медный провод, концы необходимо залудить. Перед соединением алюминиевых проводов концы необходимо зачистить надфилем. Смазка агрегата не допускается.
Перед работой проверяют исправность подвижных элементов устройства, правильность подключения электрической цепи.
Если дополнительно установлено тепловое реле, устройство нельзя монтировать вблизи тепловых объектов, чтобы не подвергать его нежелательным нагрузкам.
Основные виды и типы контакторов
Для выполнения различных условий работы, задач и управления разными видами электрических систем и оборудования существуют контакторы с разнообразным функционалом.
По типу электрического тока коммутирующие устройства бывают:
- постоянного тока – предназначенные для коммутации сетей постоянного тока;
- переменного тока – работающие и выполняющие свою задачу в сетях переменного тока.
По типам конструкции эти механизмы различаются по количеству полюсов. Наиболее широко применяются однополюсные и двухполюсные устройства, реже – трехполюсные.
Трехполюсные приборы применяются в трехфазных электрических сетях переменного тока для управления мощными электродвигателями и прочими устройствами. В промышленности производят и используют многополюсные контакторы, но такие механизмы используются крайне редко и выполняют специфические задачи.
По наличию дополнительных систем:
- без дугогасительной системы;
- имеющие дугогасительную систему.
Наличие дугогасительной системы, о которой было сказано выше, не является обязательным конструктивом для сетей 220 В, но обязательно применяется в устройствах и в сетях с высоким напряжением (380 В, 600 В). Такая система гасит электрическую дугу, неизменно возникающую при высоком напряжении, при помощи поперечного электромагнитного поля в специальных камерах.
По типу управления контактором:
- ручное (механическое) – оператор сам включает или отключает устройство;
- с помощью слаботочной линии – коммутация происходит дистанционно;
По типу привода коммутирующие устройства бывают электромагнитные и пневматические. Самые распространенные и эффективные – механизмы, работающие с помощью электромагнитной индукции. Пневматические в основном применяются на железнодорожном транспорте (например, в локомотивах поездов), где есть системы сжатого воздуха.
По типу монтажа применяют бескорпусные и корпусные контакторы. Первые – монтируются в электрических щитах или внутри электроустановок и не защищены от попадания влаги и пыли, а вторые могут монтироваться в любом месте и очень часто имеют хорошую влаго-, пылезащиту.
Схемы подключения магнитного пускателя с катушкой на 220 В
Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.
Кнопки могут быть в одном корпусе или в разных
С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.
Подключение пускателя с катушкой 220 В к сети
Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.
Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).
Сюда можно подать питание для катушки
Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.
Подключение контактора с катушкой на 220 В
При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса
И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1
Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.
Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).
Схема с кнопками «пуск» и «стоп»
Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже
Обратите внимание, что
Схема включения магнитного пускателя с кнопками
Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.
Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата
В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.
Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.
Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.
Характеристики и виды пускателей по характеристикам
Прежде чем выбрать контактор, вы должны определить нагрузку и сделать выбор, прежде всего, исходя из воздействия нагрузки. Параметры контакторов можно уточнить на сайтах производителей или у торговых организаций, а здесь мы приведем и оценим наиболее важные из них. Основные параметры (ток, мощность нагрузки) обычно указываются на корпусе стартера.
Величина (условный габарит) пускателя (контактора)
Важнейший параметр, номинал, условно характеризует мощность и габариты стартера. Существуют такие размеры стартеров:
- нулевое значение — для максимального тока до 6 А (через каждый рабочий контакт)
- первый — на максимальный ток до 9 — 18 А (в зависимости от конструкции контактов)
- стартовые 2 типоразмера — до 25 — 32 А
- стартовые 3 типоразмера — до 40 — 50 А
- стартовые 4 типоразмера — до 65 — 95 А
- стартовые 5 типоразмеров — до 100 — 160 А
- шестое значение — от 160 А и выше
Это означает, что ток по категории применения АС-3 (для индуктивной нагрузки), по категории АС-1 (резистивная или малоиндуктивная нагрузка — например ТЭНы) максимальный ток для одного и того же пускателя будет один и в полтора-два раза выше. Размер пускателя определяет, какой ток он может коммутировать (трехфазная цепь 380 В, индуктивная нагрузка).
- 1 — до 2,2 — 7,5 кВт
- 2 — до 11 — 15 кВт
- 3 — до 18 — 22 кВт
- 4 — до 30 — 45 кВт
Сразу нужно сказать, что эта мощность действительно максимальная, действительно нужно смотреть текущее значение конкретного пускателя (обычно это вторая и третья цифры названия). Начальное значение указывается в названии с первой цифрой. При превышении тока или токе, близком к максимальному, количество срабатываний (надежность) сильно снижается, поэтому пускатель необходимо выбирать с запасом по мощности.
Количество контактов (полюсов)
В основном контакторы выпускаются с тремя рабочими контактами (для переключения) и одним дополнительным. Дополнительный или блокировочный контакт требуется для блокировки или «самозапитки», чтобы заблокировать контактор во включенном состоянии при использовании стандартной схемы переключателя. Вспомогательные контакты бывают нормально разомкнутыми (чаще всего используются) и нормально замкнутыми.
Для увеличения количества дополнительных контактов используются контактные насадки, применение которых значительно расширяет спектр схемотехнических решений. В СССР такие дополнительные приставки назывались ИПК, сейчас в продаже есть и другие модели, но суть та же.
Дополнительная контактная приставка PKI и т д.
Максимальный ток вспомогательных контактов обычно равен (в пускателях первого и второго номинала) или меньше максимального тока главных контактов. Также есть несколько контактов (префиксов) для выдержки времени ПВЛ, где контакты выключаются или включаются по истечении времени задержки. Подробнее читайте в статье о пневматических реле задержки времени.
Напряжение электромагнитной катушки контакторов
Электромагнитные катушки контакторов обычно выпускаются на следующие напряжения: 24, 36, 110, 230, 380 вольт. В больших стартёрах используются катушки большей мощности. Катушки также продаются отдельно и могут быть легко заменены в контакторе, если требуется другое напряжение.
Катушки контактора
Как правило, при наличии нейтрального проводника целесообразно использовать катушки контактора на напряжение 220 В, а при его отсутствии (чисто трехфазные потребители) — катушки на 380 В.
Включение пускателя
Старайтесь всегда соблюдать технику электробезопасности, никогда не работайте без отключения питания. Если у вас мало опыта, то под рукой всегда должна быть схема. Фото подключения магнитного пускателя приведено в данной статье, можете ознакомиться. Что нужно выполнить перед запуском пускателя? Самое главное – проведите визуальный осмотр на предмет наличия трещин, перекосов, замыканий фаз. Помните, что необходимо отключать от питания всю цепь привода. Попробуйте руками нажать на траверсу, она должна свободно перемещаться по направляющим. Проверьте внимательно в системе все магнитные пускатели, схемы подключения силовых проводников.
Обратите внимание на подключение катушки электромагнита пускателя. Также сверьтесь, что оно в пределах допустимого значения. Если необходимо 24 В, то столько и подавайте
Проверьте все провода управления, верно ли они соединены с кнопками «Пуск», «Стоп», «Реверс» (при необходимости). Имеется ли на контактах раствор для смазки? Если нет, то нанесите его, иначе блокировка может не сработать своевременно. После этого можно осуществить включение цепи и провести запуск привода. Обратите внимание на то, что катушка электрического магнита может слегка гудеть в этом состоянии
Если необходимо 24 В, то столько и подавайте. Проверьте все провода управления, верно ли они соединены с кнопками «Пуск», «Стоп», «Реверс» (при необходимости). Имеется ли на контактах раствор для смазки? Если нет, то нанесите его, иначе блокировка может не сработать своевременно. После этого можно осуществить включение цепи и провести запуск привода
Обратите внимание на то, что катушка электрического магнита может слегка гудеть в этом состоянии
Применение электромагнитного пускателя с тепловым реле
Электромагнитный пускатель с тепловым реле широко применяется в электрических системах для контроля и защиты оборудования от перегрузок и коротких замыканий. Он является надежным и эффективным устройством, которое предотвращает повреждение оборудования и обеспечивает безопасность работы системы.
Основное применение электромагнитного пускателя с тепловым реле — это пуск и остановка электрических двигателей. Он обеспечивает автоматическую последовательность операций при включении и выключении двигателя, а также защищает его от перегрузок
Это особенно важно для промышленных систем, где двигатели работают под высокой нагрузкой и могут быть подвержены перегреву
Электромагнитный пускатель с тепловым реле также используется для защиты электрических систем от коротких замыканий. При возникновении короткого замыкания, тепловое реле реагирует на увеличение тока и отключает пускатель, что предотвращает повреждение оборудования и возможное возгорание. Это обеспечивает безопасность работы системы и защиту от аварийных ситуаций.
Другим применением электромагнитного пускателя с тепловым реле является его использование в системах автоматического управления, где необходимо контролировать и защищать работу различных электрических устройств. Он часто используется в промышленности, строительстве и на предприятиях, где требуется надежное и безопасное управление электрическим оборудованием.
В целом, электромагнитный пускатель с тепловым реле является важным компонентом электрических систем, обеспечивающим их эффективную работу и безопасность. Это надежное устройство, которое контролирует и защищает электрическое оборудование, предотвращая его повреждение и обеспечивая безопасность работы системы в целом.
Монтаж и схемы подключения
Магнитные пускатели устанавливают на закрепленной поверхности в вертикальном положении. Тепловое реле крепится таким образом, чтобы не было разницы с температурой окружающего воздуха. Нарушение правил монтажа вызывает ложные срабатывания оборудования. Поэтому не допускается размещать устройство в местах, где наблюдается сильная вибрация.
Также не следует устанавливать МП по соседству с горячим оборудованием, это неизменно приведет к нагреву корпуса теплового реле и пускатель может работать с нарушениями.

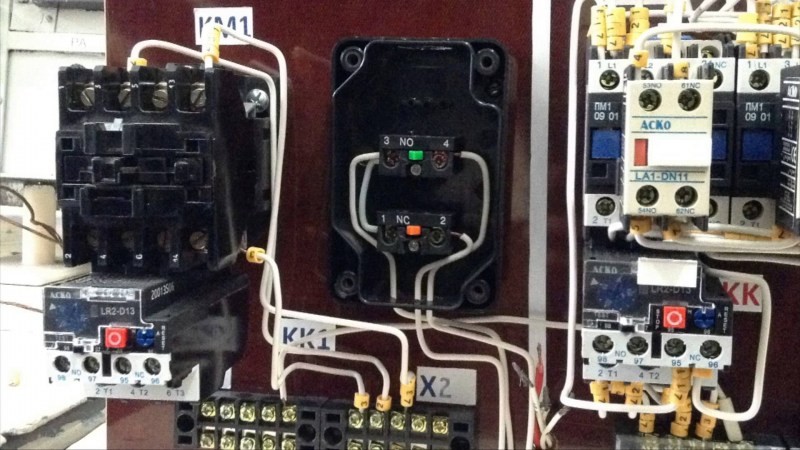

Самая простая классическая схема подключения выглядит так, как показано на фото.
Она состоит из кнопок «стоп», «пуск» и самого МП. Фаза приходит на кнопку«стоп», через нормально замкнутый контакт поступает на кнопку«пуск» и с неё на вывод катушки пускателя. Самоподхват подключается параллельно кнопки «пуск».
Осталось подключить к силовым контактам пускателя нагрузку.
Пускатель электромагнитный серии ПМС
Пускатель электромагнитный серии ПМС на номинальный ток от 10 до 160 А по ТУ 16-645.004-84, с вспомогательными контактами, с возможностью реверсивного подключения электродвигателя, степловым реле (или без него), с кнопками управления (или без них), с блокировкой противодновременного включения обоих пускателей (или без нее), преимущественно используется длядистанционного управления трехфазными асинхронными электродвигателями с короткозамкнутымротором и другими приемниками энергии при переменном напряжении 24-380 В и частотой 50 Гц.
Типовая структура обозначения пускателей включает обозначение типоисполнение изделия ПМС XYZT,где X – величина пускателя (1-6), Y – исполнение по назначению и степени защиты (2,6,7,8,9,0), Z —исполнение по наличию встроенных элементов управления (0,2,3,5), T – исполнение по количеству и сочетанию вспомогательных контактов вспомогательной цепи (0-3).
Величина пускателя серии ПМС зависит от номинального тока (для пускателя серии ПМС составляет 10-160 А) и приведена в таблице:
| Величина пускателя Х | Номинальный ток пускателя,А | Номинальный рабочий токпускателя, А, при степенизащиты IP44, IP55 |
| 123456 | 10254063100160 | 1020366095150 |
Исполнения по количеству и сочетанию вспомогательных контактов пускателей серии ПМС приведены в таблице:
Контакторы, используемые в пускателях серии ПМС, приведены в таблице:
| Величинапускателя (Х) | Тип контактора | Обозначениенормативногодокумента | Климатическоеисполнение |
| 1, 23-6 | ПМЛ с приставкой ПКЛПМА | ТУ16-644.001-83, ТУ16-523.554-78ТУ16-644.005-84 | ОТ |
Пускатели серии ПМС изготовляются с возможностью реверсивного подключения электродвигателя.Исполнение по назначению и степени защиты, зависимость категории размещения от степени защиты приведена в таблице:
Исполнение пускателей серии ПМС по наличию элементов управления приведено в таблице:
Номинальное напряжение включающей катушки при частоте тока в цепи управления 50 и 60 Гцсоставляет 24-660 и 34-220 В для постоянного тока.
Потребляемая мощность включающей катушки пускателей серии ПМС приведена в таблице:

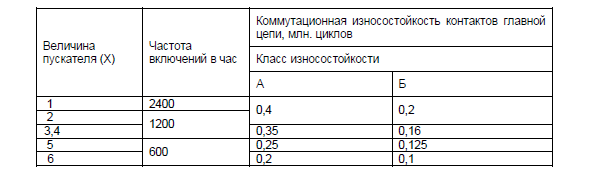

Коммутационная износостойкость контактов главной цепи пускателей серии ПМС при категории основного применения АС-3 (прямой пуск электродвигателей с короткозамкнутым ротором, отключение вращающихся электродвигателей), по ГОСТ 2491 – 82, при номинальном рабочем напряжении 380 В переменного тока, в зависимости от класса износостойкости приведена в таблице:
Коммутационная износостойкость контактов главной цепи при категории основного применения АС-4 (пуск, отключение и торможение противовключением электродвигателей с короткозамкнутым ротором), при номинальном рабочем напряжении главной цепи 380 В переменного тока, пускателей серии ПМС приведена в таблице:
Коммутационная износостойкость контактов вспомогательной цепи в режиме нормальных коммутаций пускателей серии ПМС, при категории основного применения АС-11 (управление электромагнитами переменного тока), при переменном напряжении 380В для 1-2-й величины составляет 3,0 млн циклов для класса износостойкости А; 1,6 млн циклов для класса Б, для пускателей 3-6-й величины — 1,6 и 0,8 млн циклов для классов А,Б соответственно.
Механическая износостойкость пускателей серии ПМС в зависимости от класса износостойкостиприведена в таблице:
Типовые габариты пускателей серии ПМС составляют – ширина: 44-455 мм, высота по панели: 107-865 мм, высота над панелью: 106-300 мм. Масса пускателя серии ПМС не более 28 кг.
Гарантийный срок службы пускателей серии ПМС — 2 года со дня ввода пускателя в эксплуатацию, не более 2,5 года со дня получения пускателя потребителем от предприятия-изготовителя, не более 2,5 лет с момента их проследования через государственную границу.
На что обращать внимание при выборе
Чтобы определить, какой стартер требуется, необходимо учитывать следующие параметры.
Номинальные электрические характеристики
Чтобы определить, какой стартер требуется, необходимо учитывать следующие параметры.
Номинальные электрические характеристики
Поток бренда — одна из важнейших характеристик при выборе. В продаже есть устройства, рассчитанные на силу тока в несколько ампер, до пятисот и более. Подбор осуществляется с помощью специальной таблицы, в основу которой положены следующие параметры:
- Мощность оборудования, которое необходимо привести в действие.
- Рабочее напряжение сети.
На основании специальной таблицы определяется сила тока, которой соответствует стартер.

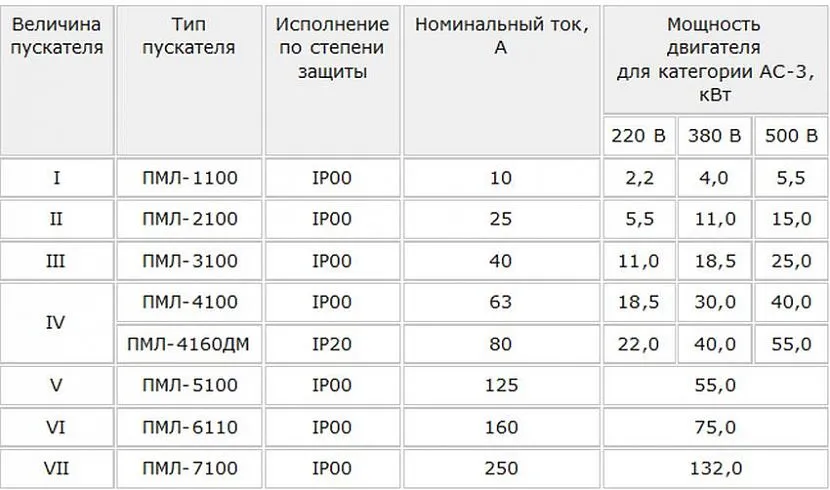

Таблица для расчета пусковых параметров
Как правильно подключить тепловое реле к электродвигателю
Номинальное напряжение указывает на то, что присутствует в питающей сети. В большинстве случаев это значение составляет 220 или 380 В. В промышленных условиях могут понадобиться пускатели с другими характеристиками, например, речь может идти о 380 или 660 В. Если устройство планируется приобретать для них, необходимо что использование рассчитано на правильное напряжение.

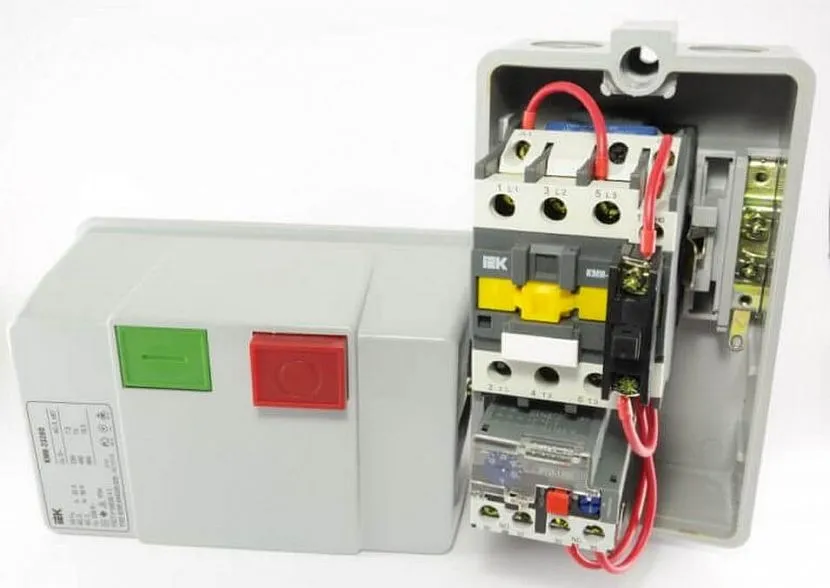

Магнитный пускатель в корпусе
Также следует обратить внимание на номинальное напряжение катушки. Самая удачная ситуация будет, когда она совпадает с таковой у управляемого оборудования
Поэтому в большинстве моделей пускателей это значение составляет 220 или 380 В. В некоторых случаях это напряжение определяется особенностями конкретной цепи, для которой могут потребоваться другие параметры. В продаже можно найти модели с номинальным значением характеристики 9, 12, 24, 36, 110, 220, 380 В.
Монтаж пускателей
Монтаж электромагнитных контакторов производится двумя способами: на DIN-рейку или с помощью прочных оцинкованных болтов.
Крепление аппаратуры на DIN-рейке
Для крепления электромагнитных пускателей, автоматов и другой аппаратуры используется металлическая, иногда пластиковая полоса с загнутыми краями шириной 35 мм. В приборах, предназначенных для установки на DIN-рейку, с нижней стороны есть паз и подвижный элемент. При установке этот элемент отодвигается, деталь надевается на рейку и фиксируется возвратом подвижной части в исходное положение.
Достоинства такого способа крепления:
- Простота монтажа. При установке нет необходимости сверлить отверстия для каждого устройства в отдельности – достаточно закрепить одну металлическую полосу. В пластмассовых коробках заводского изготовления DIN-рейка составляет одно целое с корпусом;
- Быстрая замена вышедших из строя элементов. Демонтаж неисправных и монтаж новых деталей производится без откручивания болтов.
Крепление болтами
В нижней части контакторов есть отверстия для крепления при помощи болтов. Их количество и диаметр зависят от модификации конкретного устройства. Для крепления болтами в панели необходимо разметить и просверлить отверстия, в которых нарезается резьба.
Достоинство такого крепления в более высокой прочности, однако, в обычных условиях она избыточна.
Номинальный ток и напряжение питания катушки управления
Номинальный ток — наиболее значимый параметр, подбираемый по мощности потребителя. Главный вопрос: как правильно считать? Любой электродвигатель при запуске кратковременно выдает мощность, часто в 5-7 раз превышающую номинальную. Тем не менее такая нагрузка сохраняется долю секунды и на работу расцепителя не влияет
Исходя из этого, берем во внимание только номинальную мощность
Для определения номинала необходимо рассчитать In . В этом нам поможет формула из учебника по физике: In = P/(U √3xcosφ), где P — мощность (Вт), U — напряжение (В), а cosφ- коэффициент мощности двигателя.
Для наглядности рассмотрим конкретный пример: предположим, что у Вас трехфазный станок на 5,5 кВт c cosφ= 0,8 (данное значение записано в паспорте электрооборудования). При включении, по сети будет протекать:
5500Вт / (380Вx√3×30,8)= 10,6А.
К полученному значению еще необходимо прибавить 30% запаса, в итоге оптимальным номиналом будет 13А.
Например, если In будет равен 11,8А, ни в коем случае нельзя брать модель на 12А, иначе при увеличении мощности она сгорит.
Электропитание катушки управления подбирается по двум критериям: тип электротока (переменный или постоянный) и напряжение (от 12В до 440В — постоянный, от 12В до 660В — переменный при частоте 50 Гц и от 24В до 660В — переменный при 60 Гц). Существуют также универсальные модели с катушкой работающей и от переменного, и от постоянного тока.
Монтаж приспособления
Монтаж устройства лучше выполнять на твёрдой жёстко закреплённой поверхности в вертикальном положении. Неправильный монтаж зачастую приводит к ложным включениям, выключениям прибора. Ровная поверхность для монтажа не так подвержена сильным толчкам, вибрациям и ударам.
Конец одного проводника загибается в кольцо при соединении с контактным зажимом прибора. Если крепятся два проводника с одинаковым сечением, то концы крепятся по прямой с двух сторон от зажимного винта.
Если подключается медный провод, то концы нужно залудить. Перед подключением проводов из алюминия концы необходимо зачистить надфилем. Никакая смазка устройства не допускается.
Перед работой проверяется исправность подвижных элементов устройства, правильность соединения электрической схемы.
Если дополнительно устанавливается тепловое реле, то нельзя монтировать устройство рядом с тепловыми объектами, чтобы не подвергать его нежелательной нагрузке.
