Базовые характеристики токового реле
Основной характеристикой коммутатора тепловой защиты является выраженная зависимость времени срабатывания от протекающего по нему тока — чем больше величина, тем быстрее он сработает. Это свидетельствует об определенной инерционности релейного элемента.
Направленное перемещение частиц-носителей заряда через любой электроприбор, циркуляционный насос и электрокотел, генерирует тепло. При номинальном токе его допустимая длительность стремится к бесконечности.
А при значениях, превышающих номинальные показатели, в оборудовании повышается температура, что приводит к преждевременному износу изоляции.
Обрыв цепи мгновенно блокирует дальнейший рост температурных показателей. Это дает возможность предупредить перегрев двигателя и предотвратить аварийный выход из строя электрической установки
Номинальная нагрузка самого мотора – ключевой фактор, определяющий выбор прибора. Показатель в интервале 1,2-1,3 обозначает успешное срабатывание при токовой перегрузке в 30% на временном отрезке в 1200 секунд.
Продолжительность перегрузки может негативно сказаться на состоянии электрооборудования — при кратковременном воздействии в 5-10 минут нагревается только обмотка мотора, которая имеет небольшую массу. А при длительных нагревается весь двигатель, что чревато серьезными поломками. Или вовсе может потребоваться замена сгоревшего оборудования новым.
Чтобы максимально уберечь объект от перегрузки, следует конкретно под него использовать реле тепловой защиты, время срабатывания которого будет соответствовать максимально допустимым показателям перегрузки конкретного электродвигателя.
На практике собирать реле контроля напряжения под каждый тип мотора нецелесообразно. Один релейный элемент задействуют для защиты двигателей различного конструктивного исполнения. При этом гарантировать надежную защиту в полном рабочем интервале, ограниченном минимальной и максимальной нагрузкой, невозможно.
Повышение показателей тока не сразу приводит к опасному аварийному состоянию оборудования. Прежде чем ротор и статор нагреются до предельной температуры, пройдет некоторое время
Поэтому нет крайней необходимости в том, чтобы защитное устройство реагировало на каждое, даже незначительное повышение тока. Реле должно отключать электродвигатель только в тех случаях, когда есть опасность быстрого износа изоляционного слоя.
Особенности установки теплового реле
Обычно монтаж производится вместе с магнитным пускателем, который обеспечивает подключение и запуск электродвигателя. Некоторые тепловые реле устанавливаются как самостоятельные приборы на DIN-рейку либо на монтажные панели (ТРН или РТТ). Причем если у реле ТРН есть лишь пара входящих подключений, то фаз все равно 3.
Отключенный фазный провод выводится с пускателя к двигателю в обход устройства. Изменение тока будет происходить пропорционально во всех фазах, в результате чего достаточно контролировать только две из них.
Возможно подключение теплового реле и с помощью токовых трансформаторов, что целесообразно при использовании мощных моторов
Как бы там ни было, важно избегать ошибок при установке, например, нельзя подключать реле с параметрами, не соответствующими характеристикам электродвигателя
| Технические характеристики тепловых реле: | |||||
| Номинальное напряжение переменного тока, В | 660 | ||||
| Частота переменного тока, Гц | 50 (60) | ||||
| Время срабатывания при токе 1,2 Iном, мин | 20 | ||||
| Время ручного возврата, мин, не менее | 1,5 | ||||
| Время срабатывания при нагрузке 6-кратным Iном, с | РТЛ-1000 | 4,5 … 9,0 | |||
| РТЛ-2000 | 4,5 … 12,0 | ||||
| Термическая стойкость реле, с, при нагрузке 18-кратным Iном на ток: | до 10А | 0,5 | |||
| свыше 10А | 1,0 | ||||
| Тип реле | Диапазон регулирова-ния номинального тока несрабатывания, А | Мощность, потребляемая одним полюсом реле, Вт | Тип реле | Диапазон регулирова-ния номинального тока несрабатывания, А | Мощность, потребляемая одним полюсом реле, Вт |
| Номинальный ток 25А | |||||
| РТЛ-1001 | 0,10 … 0,17 | 2,05 | РТЛ-1008 | 2,40 … 4,00 | 1,87 |
| РТЛ-1002 | 0,16 … 0,26 | 2,03 | РТЛ-1010 | 3,80 … 6,00 | 1,84 |
| РТЛ-1003 | 0,24 … 0,40 | 1,97 | РТЛ-1012 | 5,50 … 8,00 | 1,68 |
| РТЛ-1004 | 0,38 … 0,65 | 1,99 | РТЛ-1014 | 7,00 … 10,0 | 1,75 |
| РТЛ-1005 | 0,61 … 1,00 | 1,8 | РТЛ-1016 | 9,50 … 14,0 | 2,5 |
| РТЛ-1006 | 0,95 … 1,6 | 1,8 | РТЛ-1021 | 13,0 … 19,0 | 2,75 |
| РТЛ-1007 | 1,50 … 2,60 | 1,8 | РТЛ-1022 | 18,0 … 25,0 | 2,8 |
| Номинальный ток 80А | |||||
| РТЛ-2053 | 23 … 32 | 2,43 | РТЛ-2059 | 47 … 64 | 3,69 |
| РТЛ-2055 | 30 … 41 | 3,03 | РТЛ-2061 | 54 … 74 | 4,38 |
| РТЛ-2057 | 38 … 52 | 3,3 | РТЛ-2063 | 63 … 86 | 5,62 |
Схема подключения
Как уже было сказано, тепловое реле защищает от долговременной перегрузки электрооборудование. Оно монтируется между источником питания и потребителем. Контроллируемый ток протекает через нагревательные элементы (1), они выгибаясь размыкают контакты (2) теплового реле, в этой схеме использовано 2-хфазное тепловое реле. Его контакты размыкают цепь катушки контактора или магнитного пускателя, также как если бы вы нажали кнопку «СТОП». В собранном виде эта схема выглядит так:
На первом плане видно как от выходящих контактов пускателя подключены две крайние фазы. На заднем плане видно, что к катушке реле подключена клемма от контактов ТРН. Если у вас используется реверсная схема магнитных пускателей, то подключение практически аналогичное, ниже это наглядно изображено. Контакты с маркировкой «10» и «12» подключаются в разрыв катушек пускателей КМ1 и КМ2. Здесь видно что есть нормально-замкнутая пара и нормально-разомкнутый контакт.
Это нужно, например, для индикации срабатывания тепловой защиты, т.е. к нему можно подключить лампочку-индикатор или подать сигнал на диспетчерский пульт или АСУ. На реле РТИ эти контакты размещены на передней панели:
- NO – нормально-открытый – на индикацию;
- NC – нормально-закрытый – на пускатель.
Кнопка STOP принудительно переключает контакты. При срабатывании такое реле должно остыть и оно повторно включится. Хотя в конкретном примере возможно и ручное и автоматическое повторное включение. Для этого предназначена синяя кнопка с крестовидной прорезью справа на лицевой панели, при закрытой крышке она заблокирована.
Устройство автоматического выключателя
Методы регулировки реле
Шаг первый – определить уставку теплового реле:
N1 = (Iн – Iнэ)/cIнэ
где Iн – номинальный ток нагрузки электродвигателя, Iнэ – номинальный ток нагревательного элемента теплового реле, с – коэффициент деления шкалы (например, с = 0,05).
Шаг второй – введение поправки на температуру окружающей среды:
N2 = (T – 30)/10
где Т – температура окружающей среды, °С.
Шаг третий:
N = N1 + N2
Шаг четвертый – выставить регулятор на нужное число делений N.
Поправка на температуру вводится, если температура окружающей среды слишком высокая или низкая. Если на температуру в помещении где установлено реле значительно влияет температура на улице, то поправку следует производить зимой и летом.
Принцип работы приспособления
Выполняя защитную функцию, автоматический выключатель разъединяет силовые питающие цепи. Тепловое реле отличается от него тем, что при превышении нагрузки просто выдает управляющий сигнал. При такой защите токи небольшой величины коммутируются в одной цепи управления.
В схеме перед термореле находится магнитный пускатель. Когда цепи размыкаются в аварийном порядке, отпадает надобность в дублировании работы контактора. Следовательно, не расходуется материал для изготовления силовых контактных групп.
Наиболее популярными являются приборы, оснащенные биметаллическими пластинами. Собственно пластина состоит из двух аналогичных элементов.
Один из них обладает значительным температурным коэффициентом, а другой — несколько меньшим. Эти две составляющие плотно прилегают друг к другу.
Так как составные части биметаллической пластины выполнены из пары разнородных металлов, имеющих неодинаковые коэффициенты расширения, нагрев заставляет ее изгибаться и взаимодействовать с контактами
Обеспечивается такое жесткое скрепление путем сваривания или прокаткой в горячем виде. За счет того, что пластина закреплена неподвижно, при нагреве наблюдается ее изгиб в сторону элемента с меньшим температурным коэффициентом. Этот принцип взят за основу при создании тепловых реле.
При их производстве применяют хромоникелевую сталь и немагнитную, обладающие большим значением температурного коэффициента. Как материал с малым значением этого параметра используют инвар — соединение никеля с железом.
По такой схеме функционирует тепловое реле. Незакрепленный конец биметаллической пластины при ее прогибе воздействует на контакты термореле (+)
Пластину из биметалла прогревают токи нагрузки. Протекают они чаще всего по специальному нагревателю. Существует и комбинированный нагрев, при котором, кроме тепла, отдаваемого нагревателем, биметалл прогревает еще и ток, проходящий через него.
Устройство и принцип действия теплового реле
Март 17th, 2016 admin
Тепловое реле – это аппарат защиты, отключающий электродвигатели при длительных перегрузках, а также при обрыве одной из фаз от сети. Тепловое реле, как правило, устанавливается после магнитного пускателя, для того, чтобы обесточить электродвигатель, отключая питание с катушки магнитного пускателя своим размыкающим контактом в цепях управления.
Чаще всего на предприятиях используются тепловые реле серии ТРЛ, РТЛ, РТТ и другие. В этой статье рассмотрим устройство и принцип действия реле РТТ-111 УХЛ 4, которое используется с магнитными пускателями серии ПМЕ.
Технические характеристики теплового реле РТТ-111 УХЛ4
-номинальный ток теплового расцепителя – 10 А;
-напряжение силовой цепи – 220 В, 400 В, 660 В;
-один нормально замкнутый контакт 95-96;
-уставка тока срабатывания от 5,35 А до 7,35 А.
Устройство и принцип действия теплового реле

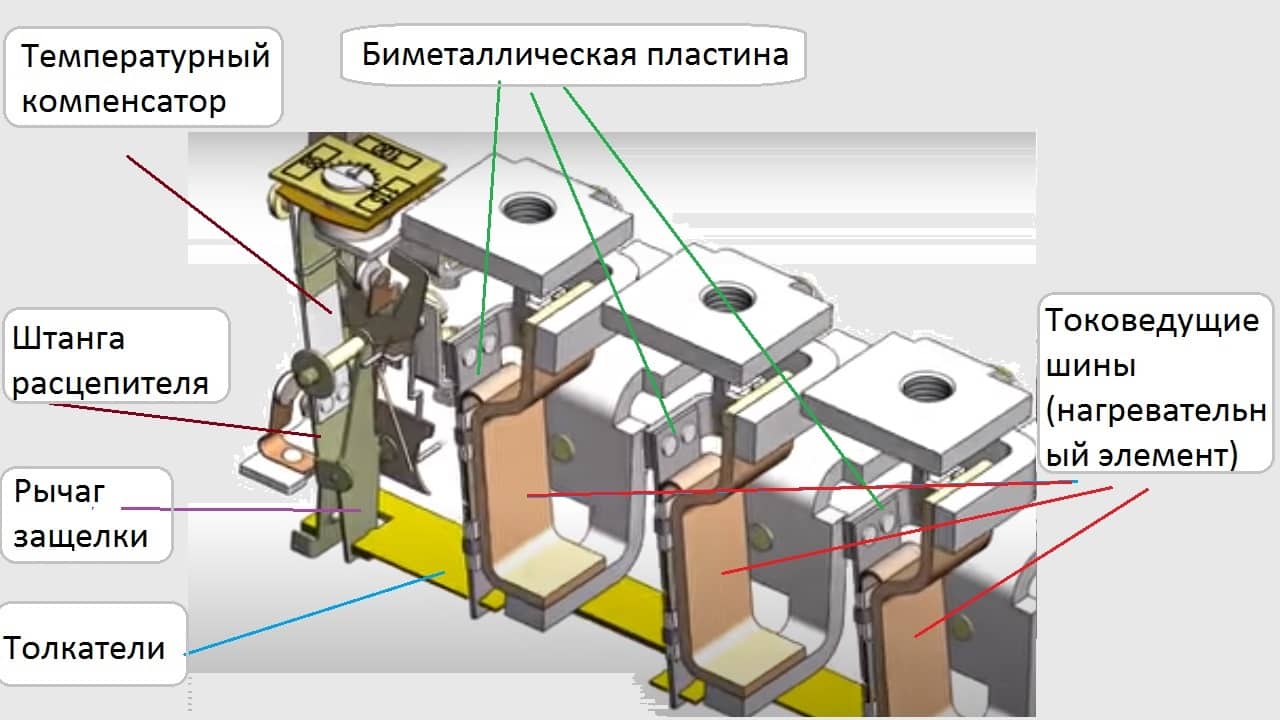

Тепловые реле устроены аналогично друг другу и состоят из следующих основных деталей. Главным чувствительным элементом является биметаллическая пластина, состоящая из двух металлов: сплавов железа с никелем и латуни, соединенных пайкой и имеющих разные по величине коэффициенты линейного теплового расширения. Этот коэффициент характеризует то, насколько может удлиняться, в данном случае, металлическая пластина при ее нагревании. Для сравнения, коэффициент линейного теплового расширения латуни составляет 18,7 () по сравнению с сплавом железа и никеля 1,5 (), поэтому при нагреве латунь будет быстрее увеличиваться в длине, изгибая, тем самым, биметаллическую пластину в свою сторону. Это свойство и используется в тепловом реле!
1-корпус теплового реле;
2-биметаллическая пластина с нагревательным элементом;
5-пружина замыкающего контакта;
6-винт регулировки пластины температурного компенсатора;
7- пластина температурного компенсатора;
9-эксцентрик с движком уставки тока срабатывания;
10- кнопка возврата реле в рабочее состояние.
По закону Джоуля-Ленца электрический ток, протекающий по проводнику вызывает его нагрев, то есть часть электрической энергии уходит на тепловые потери. И чем больше по значению сила тока в проводника одного и того же поперечного сечения, тем больше он нагревается (перегрузка). Но в тепловых реле биметаллическая пластина нагревается непосредственно от нагревательного элемента-проводника, по которому протекает электрический ток к электродвигателю. Нагретая и изогнутая биметаллическая пластина воздействует через толкатель на исполнительную пластину температурного компенсатора, которая, в свою очередь, выводит из зацепления замкнутые контакты в цепи катушки магнитного пускателя и кнопку включения реле в рабочее состояние(наиболее наглядно изображено на этом рисунке).
Так как на работу теплового реле влияет температура окружающей среды (дополнительный нагрев), то в качестве «противовеса» используется также биметаллическая пластина температурного компенсатора, которая изгибается в противоположную сторону и регулируется специальным винтом.
На эксцентрике или регуляторе тока срабатывания есть шкала с 5 делениями влево(уменьшение тока) и с 5 делениями вправо (увеличение тока) от начальной риски. Ток срабатывания регулируется путем изменения зазора между толкателем и исполнительной пластиной с помощью воздействия движка эксцентрика на пластину температурного компенсатора.
При обрыве питания одной из фаз трехфазного электродвигателя нагрузка переходит на две другие фазы, что приводит к возрастанию в них электрического тока, нагреву обмоток и срабатыванию, в итоге, теплового реле- защита от неполнофазного режима!
Рекомендации:
-при срабатывании теплового реле, необходимо дать время для остывания тепловому расцепителю и обязательно найти причину его срабатывания (произвести тщательный осмотр электродигателя);
— в зависимости от температурных условий эксплуатации электродвигателей советую регулировать эксцентрик влево или вправо;
-периодически производить технический осмотр и ремонт теплового реле во избежание преждевременного выхода из строя!
Спасибо за внимание!
Особенности установки теплового реле
Обычно монтаж производится вместе с магнитным пускателем, который обеспечивает подключение и запуск электродвигателя. Некоторые тепловые реле устанавливаются как самостоятельные приборы на DIN-рейку либо на монтажные панели (ТРН или РТТ). Причем если у реле ТРН есть лишь пара входящих подключений, то фаз все равно 3.
Отключенный фазный провод выводится с пускателя к двигателю в обход устройства. Изменение тока будет происходить пропорционально во всех фазах, в результате чего достаточно контролировать только две из них.
Возможно подключение теплового реле и с помощью токовых трансформаторов, что целесообразно при использовании мощных моторов
Как бы там ни было, важно избегать ошибок при установке, например, нельзя подключать реле с параметрами, не соответствующими характеристикам электродвигателя
| Технические характеристики тепловых реле: | |||||
| Номинальное напряжение переменного тока, В | 660 | ||||
| Частота переменного тока, Гц | 50 (60) | ||||
| Время срабатывания при токе 1,2 Iном, мин | 20 | ||||
| Время ручного возврата, мин, не менее | 1,5 | ||||
| Время срабатывания при нагрузке 6-кратным Iном, с | РТЛ-1000 | 4,5 … 9,0 | |||
| РТЛ-2000 | 4,5 … 12,0 | ||||
| Термическая стойкость реле, с, при нагрузке 18-кратным Iном на ток: | до 10А | 0,5 | |||
| свыше 10А | 1,0 | ||||
| Тип реле | Диапазон регулирова-ния номинального тока несрабатывания, А | Мощность, потребляемая одним полюсом реле, Вт | Тип реле | Диапазон регулирова-ния номинального тока несрабатывания, А | Мощность, потребляемая одним полюсом реле, Вт |
| Номинальный ток 25А | |||||
| РТЛ-1001 | 0,10 … 0,17 | 2,05 | РТЛ-1008 | 2,40 … 4,00 | 1,87 |
| РТЛ-1002 | 0,16 … 0,26 | 2,03 | РТЛ-1010 | 3,80 … 6,00 | 1,84 |
| РТЛ-1003 | 0,24 … 0,40 | 1,97 | РТЛ-1012 | 5,50 … 8,00 | 1,68 |
| РТЛ-1004 | 0,38 … 0,65 | 1,99 | РТЛ-1014 | 7,00 … 10,0 | 1,75 |
| РТЛ-1005 | 0,61 … 1,00 | 1,8 | РТЛ-1016 | 9,50 … 14,0 | 2,5 |
| РТЛ-1006 | 0,95 … 1,6 | 1,8 | РТЛ-1021 | 13,0 … 19,0 | 2,75 |
| РТЛ-1007 | 1,50 … 2,60 | 1,8 | РТЛ-1022 | 18,0 … 25,0 | 2,8 |
| Номинальный ток 80А | |||||
| РТЛ-2053 | 23 … 32 | 2,43 | РТЛ-2059 | 47 … 64 | 3,69 |
| РТЛ-2055 | 30 … 41 | 3,03 | РТЛ-2061 | 54 … 74 | 4,38 |
| РТЛ-2057 | 38 … 52 | 3,3 | РТЛ-2063 | 63 … 86 | 5,62 |
Схема подключения
Как уже было сказано, тепловое реле защищает от долговременной перегрузки электрооборудование. Оно монтируется между источником питания и потребителем. Контроллируемый ток протекает через нагревательные элементы (1), они выгибаясь размыкают контакты (2) теплового реле, в этой схеме использовано 2-хфазное тепловое реле. Его контакты размыкают цепь катушки контактора или магнитного пускателя, также как если бы вы нажали кнопку «СТОП». В собранном виде эта схема выглядит так:
На первом плане видно как от выходящих контактов пускателя подключены две крайние фазы. На заднем плане видно, что к катушке реле подключена клемма от контактов ТРН. Если у вас используется реверсная схема магнитных пускателей, то подключение практически аналогичное, ниже это наглядно изображено. Контакты с маркировкой «10» и «12» подключаются в разрыв катушек пускателей КМ1 и КМ2. Здесь видно что есть нормально-замкнутая пара и нормально-разомкнутый контакт.
Это нужно, например, для индикации срабатывания тепловой защиты, т.е. к нему можно подключить лампочку-индикатор или подать сигнал на диспетчерский пульт или АСУ. На реле РТИ эти контакты размещены на передней панели:
- NO – нормально-открытый – на индикацию;
- NC – нормально-закрытый – на пускатель.
Кнопка STOP принудительно переключает контакты. При срабатывании такое реле должно остыть и оно повторно включится. Хотя в конкретном примере возможно и ручное и автоматическое повторное включение. Для этого предназначена синяя кнопка с крестовидной прорезью справа на лицевой панели, при закрытой крышке она заблокирована.
Устройство автоматического выключателя
Методы регулировки реле
Шаг первый – определить уставку теплового реле:
N1 = (Iн – Iнэ)/cIнэ
где Iн – номинальный ток нагрузки электродвигателя, Iнэ – номинальный ток нагревательного элемента теплового реле, с – коэффициент деления шкалы (например, с = 0,05).
Шаг второй – введение поправки на температуру окружающей среды:
N2 = (T – 30)/10
где Т – температура окружающей среды, °С.
Шаг третий:
N = N1 + N2
Шаг четвертый – выставить регулятор на нужное число делений N.
Поправка на температуру вводится, если температура окружающей среды слишком высокая или низкая. Если на температуру в помещении где установлено реле значительно влияет температура на улице, то поправку следует производить зимой и летом.
Тепловое реле устройство и принцип работы
Тепловое реле являет собой электрическое устройство, предохраняющее электродвигатель любого электроприбора от критических значений температуры. При режимах повышенной нагрузки двигатель, который приводит в движение любые механизмы электрической машины или электроприбора, потребляет повышенное количество электроэнергии. Эта энергия может во много раз превышать положенную норму для двигателя. В результате процесса перегрузки внутри электрической цепи начинает стремительно повышаться температура. Это, несомненно, вполне может привести к поломке данного электроприбора. Для предотвращения подобного в электрические цепи включают дополнительно специальные устройства, рассчитанные на прекращение подачи электроэнергии при любом возникновении аварийных режимов (переходных процессов в электрических сетях, перегрузок и пр.). Такой предохраняющий прибор получил название тепловое реле (иногда можно встретить в литературе название «термореле»). Основной задачей теплового реле является сохранение рабочего режима электроприбора и его общей эксплуатационной способности.
Тепловое реле имеет в своей внутренней конструкции специальную биметаллическую пластинку. Под действием перегрузок и повышенного напряжения в электрической сети такая пластина изгибается (деформируется), а в своем нормальном состоянии она имеет достаточно ровную поверхность. Эта биметаллическая пластина плотно замывает электрические контакты, и поэтому ток может беспрепятственно течь по электрической цепи.
При перенапряжении и повышении значения электрического тока в цепи начинает стремительно возрастать температура. Это способствует нагреванию основного элемента теплового реле – двухслойной металлической пластинки. Последняя начинает выгибаться и разрывает поток электроэнергии, так как тепловое реле предназначено для отсечения нагрузки и напряжения при перегрузе электрической сети.
Однако биметаллическая пластина прогибается достаточно медленно. Если контакт подвижен и непосредственно связан с ней, то низкая скорость прогиба не обеспечит гашение возникающей при разрыве цепи дуги. Поэтому в конструкции теплового реле предусмотрено ускоряющее устройство, так называемый «прыгающий контакт». Отсюда следует, что выбор теплового реле основан на такой его характеристике как зависимость времени срабатывания от величины электрического тока.
Ввиду такого разрыва работа машины будет прекращена. Через некоторое время (обычно полчаса – час) пластинка остывает и возвращается в свое прежнее состояние, чем восстанавливает работу контура электрической цепи. Устройство снова приходит в работоспособное состояние.
Тепловое реле бывает нескольких типов. Широкое распространение получили реле ТРП (для однофазной нагрузки), ТРН (для двухфазной нагрузки), реле тепловое РТТ (для длительной перегрузки в трехфазной цепи) и тепловое реле РТЛ (защита электродвигателей от продолжительных перегрузок).
11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.
Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.
10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.
Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.
Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.
15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют
Особенности подключения
Обычно монтаж теплового реле осуществляется вместе с магнитным пускателем, выполняющим соединение и запуск электродвигателя. Выпускаются также и устройства, устанавливающиеся как самостоятельный прибор на DIN-рейке либо на монтажной панели — ТРН или РТТ.
Если у реле ТРН присутствует лишь пара входящих подключений, фаз в нем все равно три. Отключенный фазный провод выходит с пускателя к двигателю, минуя устройство. Изменение тока в электромоторе происходит пропорционально во всех фазах, потому достаточно выполнять контроль только за двумя из них.
Магнитный пускатель с тепловым реле ТРН с двумя входящими подключениями
Устройства снабжаются двумя группами клемм в нормально открытой и нормально замкнутой группах.
Структурная схема подключения теплового реле согласно требований ГОСТ с обозначениями
Ниже представлена схема управления, отключающая мотор от сети при возникновении нештатной ситуации от обрыва фазы либо перегрузки. Вращение двигателя осуществляется в одну сторону, управление включением выполняется с одного места посредством кнопок ПУСК и СТОП.
Включение реле в 3-х фазную сеть, управление выполняется через кнопки Стоп и Старт
Автомат подключен и к верхним контактом поступает напряжение. После нажима кнопки ПУСК происходит подключение катушки пускателя А1 и А2 к сети L1 и L2. В представленной схеме установлен пускатель, катушка которого рассчитана на 380 В.
При включении пускателя катушкой происходит замыкание дополнительных контактов 13 и 14. Кнопку ПУСК теперь можно отпустить, но контактор останется включенным. Такая схема получила название «Пуск с самоподхватом».
Для отключения электромотора от сети нужно обесточить катушку. Проследив на представленной схеме направление течения тока, можно заметить, что отключение произойдет при нажиме кнопки СТОП либо размыкании клемм теплового реле (на схеме прибор обозначен прямоугольником красного цвета).
Таким образом, при возникновении нештатной ситуации при сработке реле разрывается цепь, пускатель снимается с самоподхвата, обесточивая при этом электромотор. Перед повторным пуском после сработки необходимо выполнить осмотр механизма для выявления причин внепланового отключения и не включать вновь до их устранения.
Зачастую причиной сработки служит повышенная температура внешнего воздуха — такой момент также следует учесть при настройке механизмов и их эксплуатации.
Работа циркуляционного агрегата выполняется весьма специфическая. Дело в том, что на улитке и лопастях со временем появляется известковый налет, служащий одной из причин заклинивания и выхода из строя электродвигателя. Применяя приведенные схемы подключения можно собственными силами собрать контролирующий блок и блок защиты. В питающей цепи достаточно выставить номинал теплового реле и подключить контакты.
Схема, при помощи которой осуществляется контроль работы посредством трансформаторов тока
Красным цветом на схеме указаны трансформаторы тока, подключающиеся к амперметру и реле контроля, для визуального представления о проходящих в цепи процессов. Подключение трансформатора выполняется по схеме «звездочка» с одной общей точкой.
Особенности монтажа
Как правило, установку теплового реле производят совместно с магнитным пускателем, который и осуществляет коммутацию и запуск электропривода. Однако существуют также и приборы с возможностью установки как отдельное устройство рядом на монтажной панели или DIN рейке, такие как ТРН и РТТ. Все зависит от наличия нужного номинала в ближайшем магазине, складе или в гараже в «стратегических запасах».
Наличие у теплового реле ТРН только двух входящих подключений не должно вас пугать, поскольку фазы три. Неподключенный провод фазы уходит с пускателя на двигатель, минуя реле. Ток в электродвигателе меняется пропорционально во всех трех фазах, поэтому контролировать достаточно любые две из них. Собранная конструкция, пускатель с теплушкой ТРН будет выгладить так:
Или так с РТТ:
Рассмотрим схему из статьи в которой трехфазный двигатель вращается в одну сторону и управление включением осуществляется с одного места двумя кнопками СТОП И ПУСК.
Автомат включен и на верхние клеммы пускателя поступает напряжение. После нажатия на кнопку ПУСК, катушка пускателя А1 и А2 оказывается подключена к сети L2 и L3. В данной схеме используется пускатель с катушкой на 380 вольт, вариант подключения с однофазной катушкой 220 вольт ищите в нашей отдельной статье (ссылка выше).
Катушка включает пускатель и замыкаются дополнительные контакты No(13) и No(14), теперь можно отпустить ПУСК, контактор останется включенным. Данная схема называется «пуск с самоподхватом». Теперь для того чтобы отключить двигатель от сети необходимо обесточить катушку. Проследив по схеме путь тока, видим что это может произойти при нажатии СТОП или размыкании контактов теплового реле (выделен красным прямоугольником).
То есть, при возникновении внештатной ситуации, когда теплушка сработает, она разорвет цепь схемы и снимет пускатель с самоподхвата, обесточив двигатель от сети. При срабатывании данного устройства контроля тока, перед повторным запуском необходимо осмотреть механизм, для выяснения причины возникновения отключения, и не включать до ее устранения. Часто причиной срабатывания является высокая внешняя температура окружающего воздуха, данный момент необходимо учитывать при эксплуатации механизмов и их настройке.
Сфера применения в домашнем хозяйстве тепловых реле не ограничивается только самодельными станками и прочими механизмами. Правильно было бы использовать их в системе контроля тока насоса системы отопления. Специфика работы циркуляционного насоса в том, что на лопастях и улитке образуется известковый налет, который может стать причиной заклинивания мотора и выхода его из строя. Используя приведенные схемы подключения, можно собрать блок контроля и защиты насоса. Достаточно установить в цепи питания нужный номинал теплушки и подключить контакты.
Кроме того будет интересна схема подключения теплового реле через трансформаторы тока, для мощных двигателей, таких как насос системы водополива для дачных поселков или фермерских хозяйств. При установке трансформаторов в цепи питания, учитывается коэффициент трансформации, к примеру 60/5 это при токе через первичную обмотку в 60 ампер, на вторичной обмотке он будет равен 5А. Применение такой схемы позволяет сэкономить на комплектующих, при этом не потеряв в эксплуатационных характеристиках.
Как видно, красным цветом выделены трансформаторы тока, который подключены к реле контроля и амперметру для визуальной наглядности происходящих процессов. Трансформаторы подключены схемой звезда, с одной общей точкой. Такая схема не представляет из себя больших трудностей в реализации, поэтому вы можете самостоятельно ее собрать и подключить к сети.
Напоследок рекомендуем просмотреть видео, в котором наглядно показывается процесс подключения теплового реле к магнитному пускателю для защиты электродвигателя:
Вот и все, что вы должны знать о подключении теплового реле своими руками. Как вы видите, монтаж не представляет особой сложности, главное правильно составить схему подсоединения всех элементов в цепи!
Будет интересно прочитать:
- В чем отличия между контактором и магнитным пускателем
- Что такое релейная защита
- Как собрать трехфазный щит
Выводы и полезное видео по теме
Видео #1. Обзор принципа действия, типов и основных неисправностей пускозащитного реле:
Видео #2. Признаки поломок распространенного пускового реле РКТ. Подключение внешнего конденсатора для компенсации нестабильного напряжения:
Видео #3. Прозвон двигателя и реле. Ремонт катушки:
Несложная конструкция пускового реле позволяет самостоятельно находить неисправности и легко устранять их. Для этого не нужны глубокие знания в электрике или специальный инструмент.
Однако необходимо соблюдать пунктуальность, так как от качества проведенных работ зависит функциональность дорогостоящего оборудования.
Хотите рассказать о том, как подбирали пусковое реле для восстановления работоспособности холодильного агрегата? Располагаете полезными сведениями по теме статьи, которыми стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, размещайте фотоснимки, задавайте вопросы.
Основным средством защиты электроприводов от перегрузок в настоящее время являются тепловые реле, а также автоматические выключатели с тепловыми расцепителями. Наибольшее распространение получили двухполюсные реле типа ТРН и ТРП, а также трехполюсные — РТЛ, РТТ. Последние имеют улучшенные характеристики и обеспечивают защиту от несимметричных режимов.
При 20 % перегрузке тепловое реле должно отключать электродвигатель за время не более 20 мин, а при двукратной перегрузке – примерно за 2 мин. Однако это требование часто не выполняется по той причине, что номинальный ток нагревательного элемента теплового реле не соответствует номинальному току защищаемого электродвигателя. На работу тепловых реле существенное влияние оказывает температура окружающей среды.
Основным параметром тепловых реле является время-токовая защитная характеристика, т. е. зависимость времени срабатывания от величины перегрузки.
Первая из них – для реле, находящегося в холодном состоянии (разогрев током начинается, когда реле имеет температуру, равную температуре окружающей среды), и вторая – для реле, находящегося в горячем состоянии (режим перегрузки наступает после работы реле в течение 30 – 40 мин под номинальным током).
Рис. 1. Защитные характеристики теплового реле: 1 – зона срабатывания из холодного состояния, 2 – зона срабатывания из горячего состояния
Для обеспечения надежного и своевременного отключения электродвигателя при перегрузке тепловое реле должно настраиваться на специальном стенде. При этом исключается ошибка из-за естественного разброса номинальных токов заводских нагревательных элементов.
При проверке и настройке тепловой защиты на стенде используется так называемый метод фиктивных нагрузок. Через нагревательный элемент пропускают ток пониженного напряжения, имитируя таким образом реальную нагрузку, и по секундомеру определяют время срабатывания. В процессе настройки необходимо стремиться к тому, чтобы 5. 6-кратный ток отключался через 9 – 10 с, а 1,5-кратный через 150 с (при холодном состоянии нагревателя).
Для настройки тепловых реле можно использовать серийно выпускавшиеся cпециализированные стенды.
На рис. 2 показана схема такого устройства. Приспособление состоит из маломощного нагрузочного трансформатора TV2, к вторичной обмотке которого подключается нагревательный элемент теплового реле КК, а напряжение первичной обмотки плавно регулируется автотрансформатором TV1 (например ЛАТР-2). Ток нагрузки контролируется амперметром РА, включенным во вторичную цепь через трансформатор тока.
