Газовая горелка для банной печи своими руками: как изготовить самодельное устройство

Какими бывают газовые печи

С помощью газовых печей отапливают домовладения и дачные домики, однако наибольшую популярность такие устройства приобрели при сооружении бань. Чаще всего для этого случая покупают агрегаты заводского изготовления, которые имеют металлический корпус. При этом нужно правильно подобрать модель по мощности и предназначению, учитывая условия эксплуатации. Сооружают и кирпичные печи.

По способу генерирования тепла печи можно разделить на два вида:

1. Имеющие камеру сгорания. Газ поступает в отопительную камеру и при горении нагревает её стены.
2. Печь с теплообменником. В конструкциях этих обогревательных агрегатов газ поступает в изогнутую жаропрочную стальную трубку, которая выполняет роль теплообменника.

Во втором случае печи оснащаются дополнительно системой принудительной подачи воздуха и выводом продуктов сгорания.

Газовые печи различают по теплоёмкости. Этот показатель зависит от возможности агрегата накапливать тепло.

По такому параметру печи подразделяют на следующие категории:

1. Печи постоянного горения. У них более тонкие стены, которые остывают достаточно быстро. Однако есть и существенный плюс — так же быстро они и прогревают комнату., отдавая тепло наружу. Чтобы в помещении поддерживать постоянную комфортную температуру, печь должна быть в режиме «включено». Это типичный дачный вариант. Можно приехать и сразу согреться.
2. Печь периодической топки. Это массивное теплоёмкое сооружение, которое способно отдавать тепло даже после того, как газ перекрыт. Для того, чтобы сохранить тепло, каналы и камеру сгорания отделывают глиняным кирпичом. Очень удобно ставить такие печи в банях. Они в короткий срок прогреют камни и начнут отдавать тепло в течение длительного времени. Для обогрева домовладений этот вариант так же более приемлем.

Сборка газовой горелки для банной печи своими руками

Создание своей газовой горелки для банной печи — это прекрасный способ повысить комфорт и эффективность работы вашей печи. Сборка газовой горелки своими руками является доступным и интересным проектом, который может быть выполнен с помощью нескольких простых инструментов и материалов.

Вот пошаговая инструкция по сборке газовой горелки для банной печи:

1. Выберите подходящий газовый форсун: Первый шаг в сборке газовой горелки — выбор подходящего газового форсуна. Он должен соответствовать потребляемому горелкой газу и требуемому давлению.
2. Подготовьте необходимые материалы: Для сборки горелки вам понадобятся металлические трубки, фитинги, клапаны, регуляторы давления и другие детали. Убедитесь, что все материалы безопасны для использования с газом.
3. Постройте раму для горелки: С помощью металлических трубок и фитингов соберите раму для горелки. Убедитесь, что рама устойчива и прочна.
4. Установите газовый форсун и клапаны: Подключите газовый форсун к раме и установите клапаны для регулировки подачи газа.
5. Проверьте утечки газа: Перед первым использованием горелки обязательно проверьте все соединения и фитинги на предмет утечек газа. Используйте мыльный раствор для обнаружения утечек.
6. Установите горелку в печь: Установите горелку в свою банную печь согласно инструкции производителя и подключите ее к газовой линии.
7. Тестируйте и настраивайте горелку: После установки тщательно протестируйте горелку и настройте подачу газа и пламя в соответствии с требованиями безопасности и эффективности.

Сборка газовой горелки для банной печи — это увлекательный процесс, который требует некоторых навыков и знаний, но может быть выполнен даже непрофессионалом справавшимся с использованием простого инструмента и материалов

Важно следовать инструкции и всегда проверять безопасность вашего домашнего проекта

Обратите внимание, что работа с газом требует осторожности и должна выполняться специалистами, если вы не имеете необходимого образования и опыта в этой области

Полезные советы по установке

1. Правильное место установки

Перед установкой газовой горелки для банной печи необходимо выбрать правильное место для ее размещения. Рекомендуется выбирать такое место, которое находится на уровне пола и находится достаточно далеко от влажных стен. Также желательно, чтобы горелка находилась на особо усиленном круге, чтобы предотвратить возможное провисание и повреждение топливной трубы.

2. Безопасность при установке

Перед началом установки газовой горелки для банной печи необходимо прочитать инструкцию по безопасности, предоставленную производителем. Убедитесь, что все соединения герметичны, а краны и регуляторы вполне надежны. При установке и подключении не забудьте использовать специальные уплотнительные кольца и фитинги, чтобы обеспечить герметичность системы.

3. Правильная эксплуатация

После установки газовой горелки для банной печи важно правильно настроить и использовать ее. Никогда не подвергайте горелку воздействию прямого пламени, а также не пытайтесь запустить горелку, если есть подозрение на утечку газа

После каждого использования регулярно очищайте и проверяйте горелку на наличие повреждений или износа.

4. Профилактика и обслуживание

Для надежной и безопасной работы газовой горелки для банной печи необходимо выполнять регулярную профилактику и обслуживание. Проверяйте и чистите форсунки горелки, задвижки, регуляторы и другие детали. При обнаружении любых неисправностей или повреждений немедленно обратитесь к профессионалам для ремонта или замены неисправных частей.

5. Заключение

Установка газовой горелки для банной печи – ответственное и серьезное мероприятие. Но при правильной установке, эксплуатации и обслуживании она принесет немало удовольствия вам и вашим банным процедурам. Пользуйтесь полезными советами и наслаждайтесь комфортным отдыхом в бане!

Виды газовых горелок для печей в бане

В бане можно ставить газовые горелки двух типов: атмосферные и наддувные. Атмосферные — стоят дешевле, работают автономно без электричества. Представляют собой одну или несколько полых трубок в которые под давлением подается газ. Воздух, необходимый для продуктивного сгорания газа, забирается прямо из помещения, в котором установлена печь. Он смешивается с газом, затем газовоздушная смесь поджигается при помощи электро- или пьезо- зажигалок.

Строение атмосферной газовой горелки

Именно в механизме работы и кроется основной ее недостаток атмосферных моделей — необходима хорошая тяга, а также эффективная система вентиляции, обеспечивающая приток воздуха. Зависимость этого типа оборудования от состояния атмосферы в помещении, откуда топится баня, доставляет много хлопот. При каждом более-менее активном движении воздуха, изменяются пропорции газовоздушной смеси, что ведет к изменению количества тепла, которое выделяется. И вообще, такие горелки сжигают газ далеко не полностью, и значительная его часть улетает в трубу. Минимум автоматики, конечно отслеживает наличие воздуха и пламени, обеспечивает минимальную безопасность, но следить за работой оборудования надо.

Что еще важно, что атмосферную горелку не получится просто поставить в дровяную банную печь, если это не было предусмотрено при конструировании. Если это сделать в печах с внутренней каменкой, то пламя упрется в емкость для камней. А сгорать газ должен в воздухе, без контакта с металлом

Если ставить атмосферную горелку в печь без каменки, газ горит нормально, но греется только верхняя часть топливного отсека — пламя направлено вверх и нижняя часть остается почти без нагрева, что уменьшает скорость разогрева парилки

А сгорать газ должен в воздухе, без контакта с металлом. Если ставить атмосферную горелку в печь без каменки, газ горит нормально, но греется только верхняя часть топливного отсека — пламя направлено вверх и нижняя часть остается почти без нагрева, что уменьшает скорость разогрева парилки.

Одна из газовых печей для бани — «Таймыр Inox БСЭ ЗК антрацит» фирмы «Термофор»

Еще один момент: специалисты советуют ставить в банные печи только специально для них разработанные газовые горелки. Они длиннее обычных, так как рассчитаны на выносную топку (при использовании газа топить надо только из смежного с парилкой помещения). Одна беда: они в разы дороже обычных, используемых для отопительных котлов. Цена — практически такая же, как на наддувные горелки, а экономичность почти в два раза ниже. Потому чаще или ставят устройства для отопительных печей, или — с принудительной подачей воздуха.

Второй тип газовых горелок для банных печей — вентиляторные или наддувные, дутьевые (это все разные названия одной конструкции). В них газ смешивается с воздухом при помощи вентилятора. Скорость его вращения регулируется при установке. В последствии параметры атмосферы в бане мало влияют на интенсивность сгорания газа. Конструктивно она выглядит как блок с прилагающимися датчиками и контроллером.

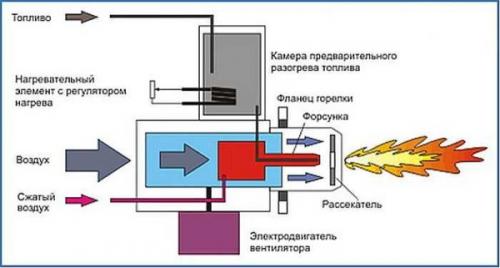

Схема работы горелки с вентилятором

Этот тип оборудования в среднем в два раза экономичнее, чем установки атмосферного типа. Их недостаток — энергозависимость (работают только при наличии электропитания) и высокая цена — раза в 2-3 выше, чем у атмосферных. С ценой ничего поделать нельзя, а вот снизить зависимость от наличия электропитания можно, если создать резервный источник (аккумулятор или дизель-генератор).

Плюс дутьевых газовых горелок в том, что их можно ставить в дровяные печи. Только надо подбирать модель так, чтобы пламя не упиралось в заднюю стенку топки (использовать коротко-пламенные моедли). Дровяные банные печи, рассчитаны на температуру горения дров — это порядка 800°C. При горении газа температура в верхней части факела может достигать 1600°C

Потому так важно не допускать касания пламени частей печи (в случае с атмосферной установкой ситуация такая же).  Но даже в этом случае металл, скорее всего, перегорит быстрее — температуры выше. Положительный момент горелок с вентиляторами- возможность настройки на любую мощность и перевод на сжиженный газ (и обратно)

Положительный момент горелок с вентиляторами- возможность настройки на любую мощность и перевод на сжиженный газ (и обратно).

Наддувная газовая горелка от Термофора

Выбор горелки

Горелки бывают:

1. Атмосферными.
2. Наддувными.

Для самодельной конструкции можно использовать только наддувные горелки. Они сложнее атмосферных, но гораздо безопаснее.

Устройства снабжены автоматическими клапанами, которые перекроют газ, если потухнет пламя, или печь перегреется, а также, если пойдёт утечка. Есть модели с автоподжегом.

Приобрести горелку нужно заранее, до того, как запасаться всеми материалами. Дело в том, что горелки бывают различных размеров и форм – чертежи и схемы будут разрабатываться исходя из этого.

Металл – материал, легкий в обработке. Печь для бани своими руками из металла можно изготовить очень быстро, к тому же конструкция получится мобильной.

Модели печей длительного горения для дома смотрите в этом обзоре.

Варианты изготовления самостоятельно

Нередко самодельный нагревательный агрегат на газу изготавливают на основе старого пустого баллона, который предварительно наполняют водой для удаления остатков горючего. Чтобы собрать металлический генератор тепла своими руками, используют готовые чертежи.

Материалы и инструменты:

• пустой газовый баллон. Можно купить новый баллон или подыскать б/у вариант в пункте приема металлолома;
• б/у диски от грузового, легкового авто, они выбираются в зависимости от предполагаемой мощности газотопливного нагревательного оборудования;
• металлические трубы. Для подводки газа и воздуха используется модель с сечением 2 см, для сооружения дымохода подойдет труба диаметром 4 см;
• атмосферная горелка;
• болгарка;
• дрель с соответствующими насадками;
• сварочный аппарат.

Последовательность работ:

1. При помощи болгарки вырезают отверстие в верхней части баллона под габариты колесного диска.
2. Диск вставляют в отверстие, приваривают при помощи сварочного агрегата.
3. Конструкцию для подачи воздуха изготавливают из трубы d2 см путем высверливания на поверхности 9-11 отверстий диаметром 5 мм.
4. В нижней части баллона высверливают отверстие d50 мм, вставляют трубу так, чтобы с одной стороны она выступала на 15-20 см. Швы заделывают при помощи сварки.
5. Аналогичным образом приваривается газовая труба, свободный конец оснащается переходником для подключения.
6. В верхней части конструкции оборудуется дымоход.

В конце изготавливают дверку топки из стальной пластины, с боку самодельной конструкции вырезают под нее отверстие и устанавливают на петли.

Нарисованная от руки схема самодельной газовой горелки для банной печи

Важные моменты при выборе форсунки

Помочь в выборе газовой горелки могут продавцы-консультанты. Но как известно, на других надейся, а сам не плошай. Поэтому перед приобретением рекомендуется ознакомиться с рядом моментов.

Особенности помещения. В первую очередь — это площадь. Если она менее 12 кв. м., то более разумно будет купить наддувной тип, если больше — атмосферный

Немаловажное значение также играет вентиляция. Если скорость и объём циркуляции воздуха оставляет желать лучшего, приобретать стоит наддувную газовую горелку.
Тип печи

Если печь работает только на газу, необходимо приобретать атмосферный вариант. В остальных случаях отлично подойдёт наддувная разновидность.
Мощность. Выражение «чем выше мощность — тем лучше» здесь не подходит. Это значение следует рассчитывать исходя из площади помещения. Так, на 10 кв. м. требуется 1 кВт энергии.
Страна-производитель

При выборе газового оборудования следует помнить, что зарубежные изделия более качественные и долговечные, чем отечественные
Поэтому в первую очередь рекомендуется обращать внимание на американские, немецкие и итальянские форсунки

Приобретение газовой форсунки прежде всего поможет укрепить финансовое положение, а лишь затем освободить от постоянной беготни с дровами или углём. Печь на газу — очень удобное и практичное изобретение, однако необходимо помнить о взрывоопасности этого топлива. Поэтому не следует приобретать самые дешёвые и низкокачественные изделия.

Перевод кирпичной или металлической печки на переработку газа – непростой процесс, требующий серьезного разбора всех составляющих. Нужно обязательно выяснить, какие виды газовых горелок для печей подходят идеально, а какие не стоит устанавливать. Ведь результат должен отвечать именно вашим требованиям.

Казалось бы, выбор модели можно доверить газовщикам, им же поручить переделку горелочного блока и установку самой горелки. Но где гарантия, что оборудование, которое вам предложат установить, будет иметь необходимые рабочие параметры и желаемую функциональность?

В этой статье мы расскажем, как самостоятельно разобраться в типах газовых горелок, в основных правилах их установки и эксплуатации, чтобы вы смогли осознано выбрать, какое устройство устанавливать в отопительную печь.

Устройство горелки

Для обеспечения процесса по максимальному сжиганию природного газа, наибольшей теплоотдаче, необходимо обеспечить его смешивание с достаточным объемом воздуха с нормальным количеством кислорода, который выступает в качестве окислителя. На выходе смесь топлива из воздуха и газа должна сгорать почти бесцветным огнем, имеющим синеватый оттенок и характеризующимся максимальной температурой. Исходя из конструктивных особенностей, газовые горелки для котлов отопления различаются со способом подачи воздуха, газа, формированию факела пламени, а также смешиванию компонентов.

В комплекте бытовых котлов отопления в основном применяются только 2 вида газовых горелок в соответствии со способом подготовки смеси для топлива:

1. вентиляторные (надувные);
2. атмосферные.

Кроме перечисленных, имеются также регенеративные, инжекционные рекуперативные, инжекционные, с предварительным частичным или полным смешиванием, однако востребованы они, главным образом, в технологическом оборудовании и промышленных котлах. Надувные и атмосферные типы обычно усовершенствуются с применением отдельных аспектов, которые характерны для иных видов конструкций, тем не менее, принцип работы неизменен.

Атмосферная горелка

Принцип функционирования горелки данного вида довольно прост. По газовой трубке топливо поступает в горелку. Агрегат имеет эжектор (прорезь), регулируемый особой заслонкой или прижимной гайкой. Посредством прорези в горелку вместе с топливом поступает и воздух. Так осуществляется формирование смеси из газа и воздуха. Открывая прорезь больше, можно добиться увеличения подачи кислорода, а закрывая ее – соответственно уменьшения. Можно сказать, что таким простым способом горелка для отопления обеспечивает процесс регулирования по степени сжигания топлива. После этого, смесь из газа и воздуха попадает в камеру сгорания, где и осуществляется процесс сжигания.

Количество отверстий зависит от параметров камеры сгорания, а также формы самой горелки

Самое важное, что формирующиеся небольшие факелы, появляющиеся из отверстий, не обеспечивают создания большого давления, по этой причине топливо сгорает результативно и равномерно. Чем значительнее давление, тем вероятность понижения результативности работы увеличивается. По этой причине изготовители стремятся повысить количество отверстий за счет сокращения их размера

По этой причине изготовители стремятся повысить количество отверстий за счет сокращения их размера.

Важно!!! Такие газовые горелки для печей отопления по принципу работы схожи с устройствами, используемыми в промышленном подовом оборудовании

Большинство специалистов утверждают, что такая конструкция довольно проста и эффективна, с высокой степенью надежности. Поэтому она часто применяется, как в моделях газового оборудования небольшой стоимости, так и дорогих агрегатах. Большинство домашних мастеров, занимающихся созданием газового оборудования, изготовляют газовые горелки для котлов отопления своими руками именно атмосферного типа. А причина одна – дешевизна агрегата и простота изготовления.

Вентиляторная горелка

Это оборудование функционирует уже совсем по иному принципу. Здесь применяется нагнетание воздушных масс принудительно, к тому же соотношение смеси рассчитывается точнее, что обеспечивает сгорание топлива намного эффективнее. Обычно газовая горелка для отопления дома данного типа монтируется в котлах, имеющих закрытую камеру сгорания, где есть возможность проводить надув.

Как было указано выше, в атмосферных типах горелок смешивание воздуха и природного газа осуществляется в самом начале устройства, иными словами, на входе, в горелках вентиляторных этот процесс происходит на выходе камеры сгорания. Это является существенной отличительной чертой. Следует заметить, что купить газовую горелку для котла этого типа можно в любом магазине отопительного оборудования. Такие горелки, главным образом монтируются в котлах, комплектующихся автоматикой.

Обычно вентиляторная горелка является целым блоком, включающим в себя:

Установка газовой горелки в баню. Виды газовых горелок для печей в бане

В бане можно ставить газовые горелки двух типов: атмосферные и наддувные. Атмосферные — стоят дешевле, работают автономно без электричества. Представляют собой одну или несколько полых трубок в которые под давлением подается газ. Воздух, необходимый для продуктивного сгорания газа, забирается прямо из помещения, в котором установлена печь. Он смешивается с газом, затем газовоздушная смесь поджигается при помощи электро- или пьезо- зажигалок.

Строение атмосферной газовой горелки

Именно в механизме работы и кроется основной ее недостаток атмосферных моделей — необходима хорошая тяга, а также эффективная система вентиляции, обеспечивающая приток воздуха. Зависимость этого типа оборудования от состояния атмосферы в помещении, откуда топится баня, доставляет много хлопот. При каждом более-менее активном движении воздуха, изменяются пропорции газовоздушной смеси, что ведет к изменению количества тепла, которое выделяется. И вообще, такие горелки сжигают газ далеко не полностью, и значительная его часть улетает в трубу. Минимум автоматики, конечно отслеживает наличие воздуха и пламени, обеспечивает минимальную безопасность, но следить за работой оборудования надо.

Что еще важно, что атмосферную горелку не получится просто поставить в дровяную банную печь, если это не было предусмотрено при конструировании. Если это сделать в печах с внутренней каменкой, то пламя упрется в емкость для камней

А сгорать газ должен в воздухе, без контакта с металлом. Если ставить атмосферную горелку в печь без каменки, газ горит нормально, но греется только верхняя часть топливного отсека — пламя направлено вверх и нижняя часть остается почти без нагрева, что уменьшает скорость разогрева парилки.

Одна из газовых печей для бани — «Таймыр Inox БСЭ ЗК антрацит»

Еще один момент: специалисты советуют ставить в банные печи только специально для них разработанные газовые горелки. Они длиннее обычных, так как рассчитаны на выносную топку (при использовании газа топить надо только из смежного с парилкой помещения). Одна беда: они в разы дороже обычных, используемых для отопительных котлов. Цена — практически такая же, как на наддувные горелки, а экономичность почти в два раза ниже. Потому чаще или ставят устройства для отопительных печей, или — с принудительной подачей воздуха.

Второй тип газовых горелок для банных печей — вентиляторные или наддувные, дутьевые (это все разные названия одной конструкции). В них газ смешивается с воздухом при помощи вентилятора. Скорость его вращения регулируется при установке. В последствии параметры атмосферы в бане мало влияют на интенсивность сгорания газа. Конструктивно она выглядит как блок с прилагающимися датчиками и контроллером.

Схема работы горелки с вентилятором

Этот тип оборудования в среднем в два раза экономичнее, чем установки атмосферного типа. Их недостаток — энергозависимость (работают только при наличии электропитания) и высокая цена — раза в 2-3 выше, чем у атмосферных. С ценой ничего поделать нельзя, а вот снизить зависимость от наличия электропитания можно, если создать резервный источник (аккумулятор или дизель-генератор).

Плюс дутьевых газовых горелок в том, что их можно ставить в дровяные печи. Только надо подбирать модель так, чтобы пламя не упиралось в заднюю стенку топки (использовать коротко-пламенные моедли). Дровяные банные печи, рассчитаны на температуру горения дров — это порядка 800°C. При горении газа температура в верхней части факела может достигать 1600°C

Потому так важно не допускать касания пламени частей печи (в случае с атмосферной установкой ситуация такая же). Но даже в этом случае металл, скорее всего, перегорит быстрее — температуры выше

Положительный момент горелок с вентиляторами- возможность настройки на любую мощность и перевод на сжиженный газ (и обратно).

Необходимые инструменты и материалы

Для сборки газовой горелки для банной печи вам понадобятся следующие инструменты:

• Газовый баллон — основной источник газа
• Регулятор давления — для поддержания стабильного давления газа
• Шланг — для подачи газа от баллона к горелке
• Клапан — для регулировки подачи газа
• Используемые инструменты: отвертка, ключи, плоскогубцы

Кроме того, вам потребуются следующие материалы:

• Металлическая пластина — для изготовления основы горелки
• Керамическая губка — для равномерного распределения огня
• Огнеупорные кирпичи — для создания камеры сгорания
• Труба — для отвода дымовых газов
• Огнеупорный клей — для крепления кирпичей и других деталей

Не забудьте, что работа с газом требует особой осторожности и соблюдения всех безопасностных мер. Необходимо проводить монтаж и подключение горелки в соответствии с инструкцией производителя и с учетом нормативных требований

Изготовление из бочки

Помимо прочих вариантов, для изготовления самодельной печи можно использовать бочку. К примеру, хорошо будет смотреться печка для бани из бочки 200 литров, рассмотрим этапы ее изготовления:

• Первым делом определяется необходимая высота бочки при помощи болгарки;
• Далее внутренние стенки бочки облицовываются огнеупорным кирпичом;
• Выполнить ограничение камеры для топки можно при помощи листов металла или сетки. Помните, что минимальная высота топочной камеры – 60 см;
• На лист металла или сетку выкладываются камни;
• Далее к бочке следует приварить крышку и обустроить специальные дверки для удобства эксплуатации.
