Осушители для бассейнов: виды машин для осушения воздуха

Виды влагопоглотителей для квартиры: адсорбирующий и ассимилирующий приборы

Принцип работы адсорбционного осушителя воздуха основан на методе абсорбирования влажности, который относится к наиболее действенным. В этом случае избыточная влага поглощается либо удаляется. Этот тип осушителя применяется как в быту, так и на производстве. Особенно оптимально прибор подойдёт для плохо отапливаемых помещений, потому как его эксплуатация может проводиться и при отрицательных температурах окружающей среды.

Принцип работы адсорбирующего влагопоглотителя для квартиры.

Принцип работы прибора состоит в прохождении воздушного потока через барабан или ротор, внутри которого содержится адсорбирующее вещество на стекловолоконном носителе. Адсорбент представляет собой высокодисперсный материал с большой удельной поверхностью, за счёт чего и совершается впитывание лишней влаги. Чаще поглощающим веществом является силикагель, но иногда это активированный оксид алюминия или цеолит.

Барабан прибора постоянно находится в действии, именно через него в систему проникают потоки воздуха. Лишний водяной пар впитывается силикагелем, а высушенный воздух возвращается в помещение. Для удаления влаги, накапливаемой в адсорбенте, отделяется часть воздуха, которая затем проходит через встроенный нагревательный элемент, повышающий его температуру до 140 °С. Именно такая температура требуется для восстановления свойств силикагеля.

Нагретый воздух затем пропускается через небольшую часть барабана, оставляя там впитанную сорбентом влагу, и возвращается в комнату. Таким образом и выглядит рабочая схема осушителя воздуха с горячей регенерацией, цикл работы устройства все время повторяется.

Обратите внимание! Каким бы методом регенерации ни отличался прибор, все равно предварительно воздух проходит очистку от механических примесей и лишней влаги. Ассимилирующий осушитель нормализует влажность в помещении благодаря воздухообмену. Ассимилирующий осушитель нормализует влажность в помещении благодаря воздухообмену

Ассимилирующий осушитель нормализует влажность в помещении благодаря воздухообмену.

Принцип холодной регенерации выглядит немного по-другому. В этом случае восстановление впитывающего вещества осуществляется путём отвода и продувания адсорбирующего агента частью просушенного воздуха, который затем возвращается в общую воздушную массу. Главное преимущество метода – значительная экономия на электроэнергии, достигающая 10-15%. Наличие специальных фильтров предотвращает быстрое загрязнение адсорбента, благодаря чему и увеличивается срок эксплуатации прибора. Следует отметить, что из-за дороговизны самого устройства и последующего обслуживания он редко рекомендуется для бытовых нужд.

Принцип ассимиляции заключается в нормализации показателей влажности посредством воздухообмена между окружающей средой и квартирой. При этом влажный воздух из помещения выводится наружу, тогда как с улицы засасывается свежий воздух. Такая циркуляция приводит к нормализации показателей. Применение приточной вентиляции с целью осушения воздуха в помещении, помимо решения основной проблемы, способствует стабилизации уровня углекислого газа и нормализации температуры.

К минусам относят значительные потери тепла, а также большое потребление энергии, необходимой для прогрева воздуха, поступающего внутрь. Такой прибор бессмысленно использовать в регионе с влажным климатом

Важно помнить, что для правильной работы устройства нужно, чтобы окна и двери в помещении были закрыты, иначе необходимых показателей можно не добиться

Как правильно подобрать осушитель?

Подбирать прибор для осушения воздуха необходимо по типу устройства, мощности, уровню шума, циклу непрерывной работы. Также учитывают способ установки оборудования, габариты конструкции, объем влаги в бассейне.

Виды осушителей

Главная задача приборов — понизить уровень влажности до нужного уровня. По принципу работы они делятся на такие группы:

Ассимиляционные. Устройства выводят влажный воздух и заменяют его на сухой, взятый снаружи здания. Ассимиляционные осушители обладают низкой производительностью, при этом потребляют такое же количество электроэнергии, как и другие виды приборов. Из-за этого ими пользуются редко.
Адсорбционные. Устройства с помощью адсорбента выводят влагу из воздушных масс и направляют поток воздуха обратно в помещение. Перемещение масс происходит за счет работы вентиляторов.
Конденсационные. Воздушные массы попадают на холодный теплообменник, затем они конденсируются и отправляются в дренаж. После вывода влаги воздух направляется к горячему теплообменнику для нагрева и далее — обратно в помещение.

Последний тип осушителей воздуха чаще применяют для бассейнов. С помощью приборов можно также добиться более комфортной температуры в помещении зимой.

Производительность

Основной параметр, по которому подбирают осушитель — производительность. При расчете прибора нужно учесть все особенности помещения:

температура воздуха в бассейне;
необходимый процент влажности;
наличие покрывала для бассейна, которое минимизирует испарение влаги при неиспользовании водоема;
интенсивность испарения воды в искусственном водоеме;
площадь бассейна;
желаемое количество циклов обновления воздуха за сутки.

Формула расчета объема жидкости, который должен выводить осушитель за час: W = E x S x (P_рас – P_уст), где E — коэффициент теплообмена, S — площадь искусственного водоема, P_рас – P_уст— разница давлений водяных паров при разной насыщенности и температуре.

Примерная формула расчета параметра воздухообмена: S х H x V, где S — площадь помещения, H — его высота, V — желаемое количество циклов обновления воздуха.

Способ установки

По расположению устройства делятся на три группы:

настенные — крепятся на стену в помещении с бассейном;

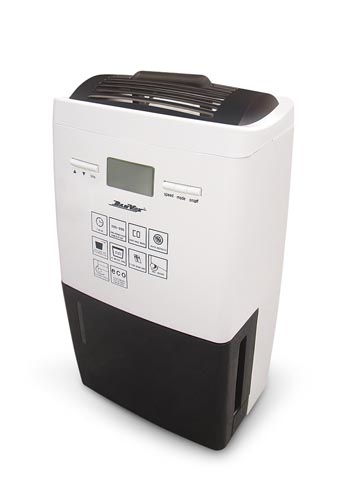

мобильные — устанавливаются на пол, их можно передвигать;
канальные— монтируется в техническом помещении, например, подвале или соседнем зале, а приток воздуха осуществляется по каналам.

Канальные осушители подбирают для коммерческих бассейнов с большой площадью. Посетители центра не испытают дискомфорта от шума.

Уровень шума

Осушители работают шумно. Уровень громкости работающих установок может достигать 50-65 дБ. Как правило, в характеристиках товара этот параметр иногда не указывают, поэтому о шумности прибора стоит уточнить самостоятельно. Чем ниже уровень, тем комфортнее находиться в бассейне.

Вентиляционные системы для бассейнов

Главная задача вентиляции состоит в устранении излишней влаги в помещении бассейна. Она испаряется, как с поверхности бассейна, так и с мокрых ограждений, тел купающихся людей. В данной ситуации приточно-вытяжная вентиляция бассейна является необходимым условием его функционирования.

Важно! Приточный воздух не должен обдувать поверхность воды, так как это вызывает увеличение испарения воды и ее быстрое охлаждение в бассейне. На этапе проектирования системы вентиляции следует учесть, что для уменьшения испарения с поверхности бассейна следует обеспечить в помещении температуру на 2-3 градуса больше, чем существующая температура воды. Относительную влажность воздуха лучше всего поддерживать на уровне 55-60%

Относительную влажность воздуха лучше всего поддерживать на уровне 55-60%

На этапе проектирования системы вентиляции следует учесть, что для уменьшения испарения с поверхности бассейна следует обеспечить в помещении температуру на 2-3 градуса больше, чем существующая температура воды. Относительную влажность воздуха лучше всего поддерживать на уровне 55-60%.

На практике применяют два способа, с помощью которых осуществляется приточно-вытяжная вентиляция бассейнов:

Раздельные системы приточной, вытяжной вентиляции, которые функционируют одновременно;
Приточно-вытяжная система с рекуперацией тепла.

Раздельная приточная и вытяжная вентиляция

Раздельная система характеризуется комплексной работой приточной и вытяжной вентиляционных систем. Применение данного способа отличается более дешевой стоимостью оборудования, однако характеризуется достаточно высокими расходами на эксплуатацию. Для организации такой системы вентиляции для бассейна требуется значительная площадь для размещения установок.

Данная система обеспечивает подачу свежего воздуха с улицы и одновременное удаление влажного воздуха из помещения бассейна. Устройство вентиляционного оборудования проводится вместе с общестроительными работами.

Вытяжная система представлена вытяжным вентилятором, встроенным в специальные вытяжные каналы.

Приточная система состоит из следующих составных элементов:

Устройство для забора воздуха с клапаном, не пропускающим зимой холодный воздух при отключенном вентиляторе;
Фильтр для очищения поступающего атмосферного воздуха;
Нагреватель для наружного воздуха, применяемый в холодное время года;
Придаточный вентилятор для организации подачи воздуха в помещение бассейна;
Блок управления, регулирующий температуру и объем подаваемого воздуха.

Важным моментом, требующим внимания при проектировании системы вентиляции, становится наличие системы автоматики. Она способна постоянно следить за температурой в помещении и поддерживать ее на заданном уровне, контролирует перепад давления между соседними помещениями и бассейном, обеспечивает соблюдение необходимых параметров притока воздуха.

Приточно-вытяжная система с рекуперацией

Приточно-вытяжная система с встроенным рекуператором тепла функционирует в одном блоке. Данный способ отличается значительными расходами на этапе закупки оборудования, но эксплуатационные расходы будут меньше, чем для более дешевой раздельной приточно-вытяжной системы.

Неоспоримыми преимуществами ее использования являются:

Экономия пространства в помещении. Приточно-вытяжная система, находящаяся в одном блоке, требует меньше пространства для размещения, чем раздельная система. Данный момент играет важную роль при выборе вентиляционной системы для небольшого бассейна.
Экономия энергии. Использование в системе встроенного рекуператора позволяет достичь экономии энергии до 50-70% за счет того, что нагревание приточного воздуха осуществляется при помощи вытяжного воздушного потока, но при этом их смешивания не происходит. Такая функция позволяет уменьшить мощность встроенного двигателя в 2-2,5 раза.

К основным элементам данной системы относятся:

Приточно-вытяжной вентилятор;
Очищающий фильтр для наружного воздуха;
Двойной клапан, предотвращающий проникновение холодного воздуха при отключенной установке;
Рекуператор тепла;
Нагреватель для подогрева поступающего воздуха до заданной температуры, расположенный за рекуператором.

Единая приточно-вытяжная система оснащена автоматической регулировкой температуры и уровня влажности, кроме того она может дополнительно оборудоваться устройствами для распределения нагретого воздуха в другие помещения.

Для создания и поддержания идеального климата следует использовать дополнительное специализированное оборудование, такое как осушители воздуха для бассейнов.

Как выбрать осушитель для бассейна

Для начала нужно определиться с тем, какой вид осушителя лучше всего подойдет для конкретного помещения:

Настенный – монтируется на стену, обладает средней мощностью, прост в установке и нуждается лишь в подведении электричества и системы водоотведения. Настенные осушители удобны для установки в небольших и средних бассейнах, занимают мало места и хорошо смотрятся при любом оформлении помещения.

Напольный (колонный) – устанавливается прямо на пол, не требует монтажа и имеет специальные противовибрационные опоры. Удобен для размещения в бассейнах, располагающих достаточной площадью, так как может быть расположен в любом месте, а при необходимости и перенесен.
Канальные осушители – мощные системы, устанавливаемые в отдельных комнатах, требующие подведения специальных коммуникаций и монтажа. Канальными осушителями, как правило, оборудуются большие бассейны и водные комплексы, имеющие возможность выделить особое помещение под систему. К преимуществам относятся: тихая работа, возможность быстрого доступа для ремонта и обслуживания, эстетичность элементов, выведенных в зал для купаний.

Большинство настенных и напольных моделей рекомендуется устанавливать в бассейнах с площадью зеркала воды до 60 кв. метров. Большие объемы эффективнее обслуживают канальные агрегаты, хотя, возможна установка и системы из нескольких настенных или напольных осушителей.

Расчет мощности и воздухообмена: одной из главных задач при покупке осушителя для бассейна, станет правильный подбор его мощности (производительности). Купленная система должна полностью справляться с удалением избытков влаги, но переплачивать за слишком сильный агрегат смысла не имеет.

Расчет требуемой мощности можно произвести самостоятельно, а можно заказать в специализированных компаниях. При самостоятельном расчете необходимо учитывать:

Температуру воздуха в бассейне.
Нужный % влажности.
Интенсивность испарения воды в бассейне.

Формула расчета W = Е х S х (Рнас — Руст) г/ч, Где Е – коэффициент теплообмена, S – площадь бассейна, Рнас — Руст – разница давлений водяных паров при разной насыщенности и температуре. Значение W и будет объемом жидкости, который осушитель должен выводить в течение часа.

Не менее важно определить объем воздушного потока, который осушителю необходимо пропускать через себя за час. В идеале, воздух в помещении должен обновляться 5-6 раз за 60 минут

Нужный параметр воздухообмена высчитывается путем умножения площади помещения на его высоту и на желаемое количество циклов обновления.

Основные правила монтажа

Рассмотрев вопрос: как подобрать качественный осушитель, следует обратить самое пристальное внимание на особенности его последующего монтажа. Типовые варианты не требуют специального предварительного сложного расчета вентиляционных узлов. Они позволяют выбрать оптимальный вариант нормализации уровня влажности, опираясь на текущие особенности помещения с искусственным водоемом

Они позволяют выбрать оптимальный вариант нормализации уровня влажности, опираясь на текущие особенности помещения с искусственным водоемом.

Также можно комбинировать их между собой для создания оптимального вентиляционного контура в частном случае. При этом следует помнить, что минимально допустимое расстояние между климатическим оборудованием и источником воды обязано составлять не меньше двух метров.

Схемы размещения, упомянутые выше, помогают обеспечить эффективность работы устройства. Но в расчеты обязательно следует включить возможность возникновения различных нештатных ситуаций, требующих принятия срочных мер. К ним относятся:

Утечка хладагента.
Поломка силовых узлов.
Исключение риска контакта электропроводящих элементов с водяным потоком.

Установка моноблочных настенных моделей

Общей характеристикой для моноблочной конструкции различных моделей осушителей является их полная готовность к работе еще до выбора места монтажа. Таким осушителем можно регулировать уровень влажности не только в помещениях с искусственным водоемом, но и других, интенсивно накапливающих конденсат.

Для его установки можно использовать заранее подобранные производителем ножки, предлагающие напольное «мобильное» использование. Или при помощи жесткого крепления к стене превратить мобильное климатическое оборудование в аналог стационарного.

Выбор места настенного крепежа и сама процедура проводятся следующим образом:

Выбирается оптимальное место на стене, которое достаточно удалено от зеркала воды, но позволит эффективно работать устройству.
К устройству подсоединяются рабочие вентиляционные камеры – приточная, вытяжная или только приточная, если осушенный воздух отправляется в общую вентиляцию.
Демонтируется корпус для подключения оборудования к водопроводной, электрической, вентиляционной сети – в зависимости от технических особенностей.
Монтируются необходимые рабочие узлы – змеевик, дренажный рукав, различные дополнительные климатические элементы.
Обязательно выполняется заземление устройства.
Проводится проверка качества соединения всех элементов.
Корпус возвращается на место и надежно фиксируется.

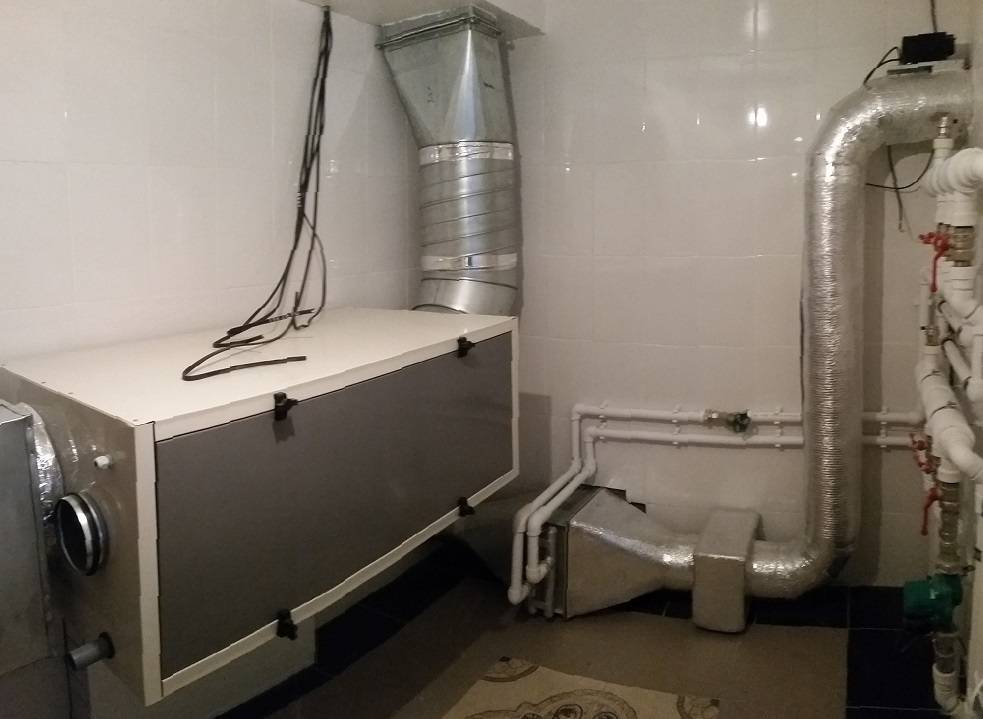

Монтаж канальной модульной системы

Канальный осушитель воздуха может быть установлен только в помещениях, строительный проект которых изначально подразумевает такую возможность. Как правило, когда проектируются довольно крупные бассейны закрытого типа, повышенная влажность и сопутствующие риски обязательно учитываются.

Отдельное помещение для климатического оборудования, оптимальные пути воздуховодов, точки подключения узлов – все это нередко выбирается заранее, исходя из особенностей выбранной модели.

Подсобное помещение, в котором будет расположена осушающая машина – обязательное условие канальной конфигурации системы. Как она будет подобрана и впоследствии установлена – обычно решает владелец.

Место установки

По месту установки осушители делятся на настенные, напольные и модели для установки в соседнем помещении. Напольные, в свою очередь, подразделяются на мобильные и стационарные.

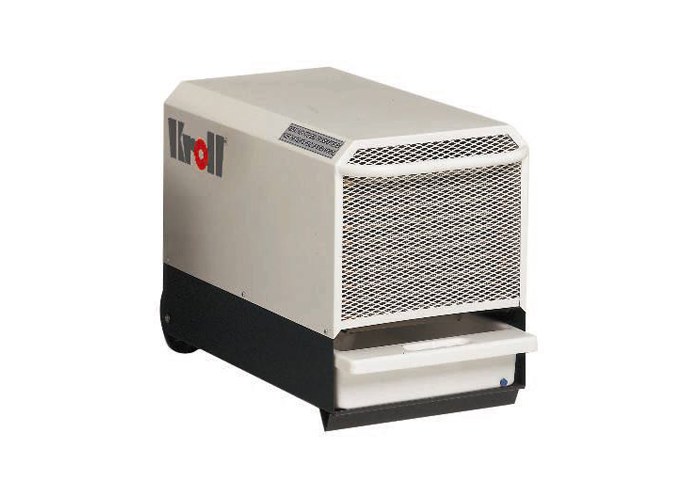

Мобильные осушители легко перемещаются по помещению и могут быть быстро задействованы там где это необходимо. Габариты, вес, колеса для перемещения – вот что делает такие устройства мобильными и очень удобными в работе. Многие осушители мобильного типа имеют выход для слива конденсата и нет необходимости постоянно следить за уровнем жидкости и периодически сливать ее. Из недостатков можно выделить лишь то, что они подходят только для однообъемных помещений и есть вероятность, что они не впишутся в интерьер.

Напольные осушители не требуют монтажа. Таким образом, если в бассейне не спроектирована системы вентиляции и осущения, то зачастую это единственный способ исправить положение.

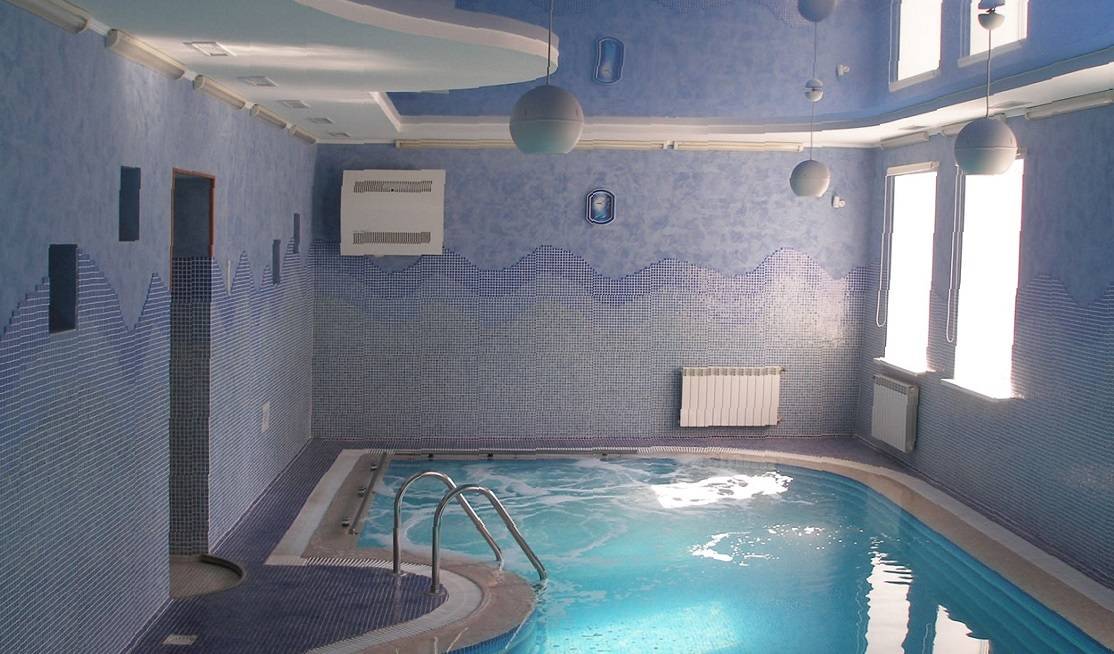

Настенные осушители воздуха отличаются компактными размерами, что позволяет использовать их для установки в помещениях бассейнов небольшой площади. Поэтому если ваш бассейн небольшой рекомендуется купить именно настенный осушитель воздуха. Установка такого оборудования выполняется на поверхности стены с помощью специальных кронштейнов. К основным преимуществам настенных осушителей можно отнести невысокую стоимость, легкость обслуживания, простоту монтажа.

Осушители воздуха, устанавливаемые в соседнее помещение, отличаются бесшумностью работы, равномерным распределением воздуха, высокой производительностью. Она может выполняться скрытно, благодаря чему не портится внешний вид помещения, однако установку такого осушителя необходимо предусмотреть на стадии проектирования здания бассейна.

Отправьте заявку и получите КП

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

Разработка проекта вентиляционной системы в бассейне

Делая проект вентиляционной системы, берите во внимание факторы, которые могут негативно сказаться на системе, и кроме того на особенностях самого здания. Наибольший урон оказывает скапливаемый конденсат. Образовываясь на шахтах вентиляции, он привод к появлению ржавчины

Во избежание таких проблем, нужно сделать изоляцию шахты, установив для этого клапаны с подогревом, а также резервуар для скапливаемой влаги

Образовываясь на шахтах вентиляции, он привод к появлению ржавчины. Во избежание таких проблем, нужно сделать изоляцию шахты, установив для этого клапаны с подогревом, а также резервуар для скапливаемой влаги.

Чтобы сделать оптимальные расчеты осушителей воздуха для бассейнов и мощи вентиляции, необходимо учитывать максимальное количество людей, которое может принять бассейн. Это позволит обеспечить работы системы на высоком уровне, даже если уровень влажности воздуха поднимется. Важный момент – осушители с большой мощностью, работая в полную силу тратят очень мало электроэнергии.

Делая проект вентиляционной системы, учитывайте площадь бассейна, работу системы отопления, расход воздуха. Вытяжка должна быть оборудована фильтрами, вентилятором и калорифером. Это позволит ей работать с высокой эффективностью.

Примечание. Если вы ходите оборудовать в загородном доме, позаботьтесь об отдельной вентиляционной системе для этого помещения.

Автоматическая вентиляция в бассейне

Автоматизированные вентиляционные системы оборудованы таким образом, что могут полностью контролировать устройство и обеспечивать регулировку его функций в зависимости от показателей температуры и влажности в помещении.

Такие системы устанавливают тех случаях, когда есть необходимость:

Удерживать уровень влажности на оптимальном уровне.
Удерживать температуру воздуха в определённых параметрах.
Включения либо отключения элементов системы через определенный отрезок времени.
Оповещать про возможность создания аварийной ситуации либо каких-либо неполадок.
Следить за последовательностью операций устройства.
Защиты системы от замерзания влаги, перепадов напряжения.
Осуществления связи с системой «умный дом».

Автоматизация работы системы вентиляции позволяет устройству самому контролировать состояние показателей температуры и влажности в помещении бассейна.

Осушители воздуха для бассейнов Calorex

Отличаются компактностью моноблока, осуществляют регулирование влажности в пределах 20 – 80%. Корпус осушителе имеет антикоррозийный корпус с отличной звукоизоляцией. В комплектации есть гигростат, воздушный фильтр и регулируемые решетки. Производительность оборудования на высоком уровне, с низким потреблением электроэнергии. Установка простая, есть возможность изменять направление потока воздуха.

Осушители воздуха для бассейнов DanVex

Конденсационные устройства, с возможностью эффективной работы на уровне влажности 40%, и температуры воздуха +10ºС и более. Осушители серии AD – адсорбционные системы, которые отлично ведут себя при низких показателях влаги и температуры помещения.

Осушители воздуха для бассейнов Dantherm

Регулируют влажность в крытых бассейнах. Качество сборки функционал устройств – на высшем уровне. Отличаются экономичностью использования и высоким классом потребления электроэнергии. Блоки легкие, уровень шума низкий. Имеют в комплектации термостат и гигростат, USB-порт. Есть возможность управлять вентилятором вытяжки, оборудованы дистанционным управлением, дополнительными электрическими и водяными нагревателями.

https://youtube.com/watch?v=CkRbQQL8O2M

Осушитель воздуха для бассейнов General Climate

Отличное решение для помещений с повышенным уровнем влажности. Серия CF имеет тры базовые модели с производительностью 60 – 120 л/сутки. Устройства выполняются в одном стиле, отличаются легкостью управления. Осушители CF выполнены в виде вертикального моноблока, который не нуждается в добавочном оборудовании для монтажа. Оснащены электронным типом управления с функцией автоматического поддержания показателей температуры воздуха, влажности и времени работы устройства.

Осушители воздуха для бассейнов NEOCLIMA

Отличаются компактностью и элегантностью, возможностью дистанционного управления. В комплектации есть ЖК дисплей, индикатор температуры, времени и влажности, возможность программирования времени, а также интенсивности работы, скорости вентилятора. Кроме того, есть возможность обогрева помещения, автоматической разморозки, фильтрации воздуха.

Виды вентиляции

Крупные общественные и небольшие частные бассейны вентилируются тремя способами:

осушение;
ассимиляция;
комбинированный метод

Осушение

Принцип осушения воздуха

Метод основан на принципе «точка росы». Воздушные массы, насыщенные влагой, прогоняются через конденсационные осушители. Там установлены охлаждающие элементы, попадая на которые он отдает большую часть влаги в виде конденсата. Затем воздух нагревается и подается обратно. Некоторые установки оснащены системой приточной вентиляции, которая подкачивает свежий воздух, повышая эффективность работы конденсационных осушителей.

В вентсистемах применяются два типа осушителей:

Бытовые. Используются в частных бассейнах. Представлены небольшими настенными установками, к модности которых не предъявляются серьезные требования. Такая система осушения воздуха шумит.
Промышленные. Они предназначены для осушения воздуха общественных бассейнов с отдельным помещением для вентиляционного оборудования. Это канальные осушительные установки. Компрессор устанавливается в техническом помещении, в плавательный зал выходят воздуховоды с решётками.

Конденсационные осушители оборудованы датчиками, контролирующими влажность воздуха. Если она выше 60-65%, то система автоматически включается, чтобы привести параметры воздуха к нормативным показателям.

Ассимиляция

Схема ассимиляции

Процесс удаления влажного воздуха методом замещения. По этому принципу работает приточно-вытяжная вентиляция. Устанавливается в крупных и небольших бассейнах. Воздух, поступающий через систему принудительной приточной вентиляции, замещает собой отработанный внутри помещения. Он удаляется посредством вытяжных вентиляторов на потолке.

Кратность воздухообмена не менее 5. В холодных климатических зонах система оборудуется рекуператором. Входящие потоки воздуха нагреваются за счет исходящих. Это позволяет снизить расходы на отопления более чем в два раза. Когда идет дождь эффективность ассимиляции резко сокращается. Кроме забора влаги приточно-вытяжная вентиляция обеспечивает постоянную циркуляцию, а, следовательно, удаление неприятных запахов.

Комбинированный метод

Конденсационные осушители встраиваются в систему приточно-вытяжной вентиляции. В бассейнах площадью до 50 м2 устанавливаются настенные осушители. Если площадь чаши больше, то применяются канальные.

Комбинированная схема осушения воздуха

Важно правильно распределить точки входа и выхода воздуха. Приточные воздуховоды устанавливаются внизу, а вытяжные вверху или на потолке

Также на воздуховоды монтируются обратные клапаны, предотвращающие промерзание системы и тягу холодного воздуха при выключенных вентиляторах

Также на воздуховоды монтируются обратные клапаны, предотвращающие промерзание системы и тягу холодного воздуха при выключенных вентиляторах.

В крупных общественных бассейнах предпочтение отдается климатическому комплексу. Это сложносоставная вентиляционная установка, в которой совмещены процессы осушения, конденсирования и нагрева воздушных масс. Состоит из:

вытяжных и приточных вентиляторов;
установки для нагревания воздуха – рекуператора;
конденсационных осушителей;
калориферов;
воздушных заслонок и клапанов;
воздуховодов;
вильтров;
набора датчиков и автоматической системы управления.

Автоматика следит за основными параметрами воздуха, вовремя реагирует, включая нужную установку. Рабочий блок занимает много места, поэтому он находится в отдельном техническом помещении.

Осушитель для компрессора

Первым и очень важным этапом при работе с пневматическим оборудованием является подготовка сжатого воздуха. Известно, что воздух, который вырабатывает компрессор, имеет относительную влажность от 30 до 90 процентов. Попадание такого количества влаги в пневмоинструмент и другое оборудование может привести к коррозии отдельных деталей установки и поломке работающей системы в целом. Поэтому осушка сжатого воздуха является необходимой мерой при подаче его на оборудование.

Типы

По принципу работы осушители сжатого воздуха делятся на два основных вида: рефрижераторные и адсорбционные

Рефрижераторные

Самым известным и доступным является осушитель сжатого воздуха рефрижераторного типа. Принцип его работы заключается в охлаждении воздуха и выпадении лишней влаги в виде капель, которые скапливаются в конденсатоотводчиках и выводятся из системы. Охлаждение происходит с помощью оборудования похожего на обычный холодильник или кондиционер, поэтому их еще называют холодильными осушителями. Таким способом можно понизить влажность воздуха до показателя точки росы не ниже +3°С.

Не смотря на внешнюю простоту рефрижераторный осушитель для компрессора являются сложным высокотехнологичным оборудованием. Все процессы в современных моделях происходят автоматически. В больших установках, и когда требуется высокая точность регулирования, для управления используются микропроцессорные контроллеры.

Сам процесс работы осушителя для компрессора прост:

В теплообменнике тепло, приносимое сжатым воздухом, поглощается движущимся в противоположном направлении, уже охлаждённым воздухом. Дополнительная энергия для этого не затрачивается. На этой стадии, около 60% содержащейся в сжатом воздухе влаги, конденсируется.
Сжатый воздух проходит через рефрижераторный теплообменник и охлаждается, достигая температуры конденсации. Циркуляцию хладагента обеспечивает компрессор. Оставшаяся влага в сжатом воздухе охлаждается, достигая давления конденсации, и автоматически удаляется.

Главный недостаток такого осушения сжатого воздуха — это ограниченная возможность снижения температуры точки росы.

Адсорбционные

Адсорбционные осушители для компрессора наполнены специальным веществом, которое впитывает в себя влагу из проходящего через него воздуха. Такой принцип осушки сжатого воздуха дает возможность гарантировать более низкую точку росы (до -70 градусов), что позволяет использовать пневмооборудование при низкой температуре окружающей среды, а также в фармакологии, электронной и пищевой промышленности.

Осушители сжатого воздуха адсорбционного типа состоят из двух колонн, через которые проходит воздух. Одна находится в режиме осушки, в то время как другая продувается в режиме регенерации, используя для этого часть сжатого воздуха.

Производители

Одним из лидеров по производству осушителей сжатого воздуха является итальянская фирма FRIULAIR. Ее продукция отличается высоким качеством, простотой эксплуатации и надежностью. При этом цена осушителя воздуха для компрессоров остается на доступном уровне.

Рефрижераторные осушители сжатого воздуха данного производителя имеют пропускную способность от 350 до 150 000 л/мин, которые отличаются низким значением перепада давления (0.01 бар) и постоянным значением точки росы (+3 градуса) при любых условиях работы. Использование установок данного производителя позволяет существенно снизить расход потребляемой электроэнергии, а их компоненты не оказывают вредного влияния на окружающую среду.

Адсорбционные модели FRIULAIR позволяют получить точку росы сжатого воздуха -20, -40 и -70 градусов. В качестве адсорбента используется молекулярное сито, замена которого производится через 3-5 лет. Данная продукция имеет в комплекте фильтр тонкой очистки и пылевой фильтр. Оба фильтра удобно расположены и не занимают много места. Поглотители шума легко снимаются и могут быть заменены в случае необходимости. Данные модели не требуют больших затрат на техническое обслуживание, достаточно компактны и долговечны. Они оснащены электронным контроллером, отслеживающим работу установки и выводящим все данные на монитор. С помощью него можно управлять экономией электроэнергии, выбирать точку росы и способ работы устройства.

Покупая соответсвующий фильтр и осушитель сжатого воздуха вы не только увеличиваете срок их эксплуатации, но и делаете всю пневматическую систему более эффективной и оптимальной. Поэтому к данному оборудованию необходимо отнести со всей серьезностью.

Почему осушители бестолковое оборудование?

1. Осушители не предназначены для бассейнов

Смотрим таблицы. Сколько влаги выделяет бассейн (Таблица 1):

Бассейн в Московской области с устройством противотока и подводными струями. Площадь зеркала воды:
15 м2	18 м2	21 м2	24 м2	27 м2	30 м2	33 м2	36 м2
4,3 кг/ч	7,5 кг/ч	8,7 кг/ч	10 кг/ч	11,3 кг/ч	12,5 кг/ч	13,8 кг/ч	15,0 кг/ч

Сколько влаги на самом деле забирает осушитель Dantherm и его стоимость (Таблица 2):

Бытовая серия	Промышленная серия
Марка	CDP 35	СDP 45	СDP 65	СDP 70	СDP 125	СDP 165
Влагосъем	0,9 кг/ч	1,4 кг/ч	2,2 кг/ч	2,8 кг/ч	5,2 кг/ч	6,2 кг/ч
Цена, руб.	221 940	257 400	361 170	464 940	608 000	848 000

Что получается: для бассейна с противотоком и струями зеркалом воды 18 м2 (7.5 кг/ч по 1 таблице) нам понадобится 2 осушителя CDP 70 общей стоимостью 928 тыс.руб. и даже этого будет недостаточно. Система вентиляции для полного осушения воздуха обойдется до 400 тыс.руб.

Может в расчете ошибка? — Нет ошибки. Осушители производят либо для маленьких СПА-зон, либо для больших коммерческих бассейнов.

2. Производитель искусственно завышает мощность

Если Вы внимательно посмотрите характеристики осушителей, то увидите, что заявленная производительность (л/сут) рассчитана на влажность 80%, в то время как требуемая 55%.

Согласно СП 310.1325800.2017 пункт 11.3 в бассейне нужно поддерживать влажность 50-60%.

Производитель указывает мощность осушителя из расчета не на 50-60%, а на все 80%, что приводит к фиктивно завышенной мощности оборудования в 1.5 раза.

Реальная мощность осушителя на 40% ниже заявленной.

Например, на графике в паспорте осушителя CDP 65T мы видим, что при температуре 30 оС и влажности 55% реальная производительность — 2.3 л/ч, а продавец на сайте указывает 3.4 л/ч при 80%.

Завышенная производительность осушителя воздуха для бассейна

3. Производитель занижает реальные объемы влаги в помещении бассейна

До 2012 года объем влаги в бассейне рассчитывался по 3 разным методикам, и результат сильно различался. С выходом норматива АВОК» 7.5-2012 методика стала одна, но продавцы выпускают таблицы подбора по старым расчетам, чтобы выгодно продать оборудование.

В новых расчетах учитывается дополнительное оборудование: фонтаны, гейзеры и горки, поэтому результаты точнее:

Реальные объемы влаги в помещении бассейна занижены

Рассмотрим таблицу производителя:

Продавец нам говорит, что бассейн с зеркалом воды 20 м2 выделяет в помещение 57,6 л/сутки влаги. Но влажность воздуха и температуру воды он выбирает неправильно. Реальные выделения влаги 123 л/сутки.

В итоге, осушитель подобран неверно и влагу не удаляет.

4. В бассейне нужна вентиляция Даже если Вы установите осушитель, в бассейне все равно потребуется вентиляция. Запахи реагентов нужно удалять, а помещение проветривать.

Приточная установка Менерга для бассейна

5. Вы можете 100% влаги удалять вентиляцией без осушителя!

Такую схему мы смонтировали в 20 бассейнах. Она обоснована действующими нормами: СП 310.1325800.2017, АВОК» 7.5-2012.

Вывод:Модельный ряд осушителей не предназначен для бассейнов. Экономически не обосновано использовать осушители в бассейнах частных домов. Владелец бассейна никогда не окупит вложений. Осушитель воздуха – нужное оборудование для других целей.

Осушители для бассейнов: как выбрать и рассчитать оптимальный осушитель воздуха
