Что такое точка росы: ее связь со строительством + методика вычислений

Вред точки росы для стен дома

   Мы разобрались, что точка росы может располагаться в трех разных участках стены:

1. в наружном утеплителе стены
2. в стене, ближе к наружной части
3. в стене, ближе внутренней части

     В каждом из перечисленных мест, точка росы будет проявлять себя по-разному. Если в одном месте она будет безвредна, то внутри дома или в стене будет оказывать определенные разрушительные последствия на целостность стены.  Ниже, разберем поведение точки росы в каждом из перечисленных мест.

Точка росы в наружном утеплителе

Это самое безвредное для дома нахождение точки росы. В этом случае:

• Конденсат при возникновении точки росы образуется, непосредственно, в самом утеплителе.
• Утеплитель не гигроскопичен, потому влага не задерживается в конструктиве стены и испаряется при изменении температуры воздуха.
• За счет пароизоляционных свойств утеплителя, влажность, которая образуется при испарении конденсата, выходит на улицу и не взаимодействует со стеной дома.
• Стены дома сухие в течении всего года, как с наружной так и со внутренней стороны
• Стены сохраняют свою прочность и целостность многие десятилетия

утеплитель снаружи

Точка росы в стене дома, ближе к наружной стороне

• Поведение стены во многом зависит от материала, из которого она выложена. Лучше переносят точку росы, стены из плотных и тяжелых строительных материалов, таких как кирпич, керамзитобетон, камень, дерево. Поскольку они менее подвержены разрушению и имеют больший коэффициент морозостойкости.
• Стены домов возведенных из пористых материалов, хорошо впитывающих влагу и пропускающих пар. Таких как, пеноблоки, газоблоки и подобного рода материалы, действие точки росы должно быть минимально коротким.

разрушение стены под воздействием влажности

• При возникновении конденсата внутри стены, материал стены насыщается жидкостью. При последующем понижении температуры воздуха ниже нуля, накопленная жидкость замерзает и увеличивается в объемах. Увеличения объема жидкости разрушает любой стеновой материал изнутри. Это приводит к образованию как мелких, так и крупных трещин в структуре стены. Стены крошатся и окончательно теряют свою прочность.
• В случае если стена, в которой точка росы внутри и утеплена снаружи, то утеплитель не будет препятствовать выходу накопившей влаги наружу. Поэтому, вся жидкость будет скапливаться на поверхности, между утеплителем и стеной. Это влечет образование плесени и грибка, со всеми вытекающим последствиями, вредными как для здания, так и для здоровья человека.
• Если стена дома не утеплена снаружи, то жидкость будет выходить с повышением температуры воздуха, но это не убережет стену от внутреннего разрушения после замерзания воды. Подобные испарения жидкости, из влажной стены, мы можем наблюдать в виде налета белого цвета на кирпичных стенах.

выделение влажности из кирпичной стены в виде налета белого цвета

Точка росы в стене дома, ближе к внутренней поверхности

    Возникает, когда пар проходит середину толщины стены и конденсат начинает образовываться уже ближе к поверхности стены, которая находится внутри дома.

Последствия точки росы для внутренней отделки дома:

• Насыщенная влажностью кладка начинает выделять на внутренней  стене, в доме  жидкость в виде капель воды.
• Мокрая поверхность стены разрушает внутреннюю отделку помещения: шпаклевку, обои другие отделочные материалы.
• На стенах и в углах образуется плесень и грибок, от которых уже будет очень трудно избавиться
•  В доме появляется неприятный ветхий запах разложения, который вреден для здоровья.
• Понижается общая температура тепла в доме.

плесень на стене внутри дома

   Самые разрушительные и вредные последствия для дома это когда точка росы находится ближе к внутренней поверхности стены.

    Точка росы – важный параметр, который следует учитывать при проектировании и возведении стен, крыш и строительства всего дома. Ее не соблюдение может привести к необратимым и критическим последствиям для всего здания.

СНиП по строительству частных домов

К жилому сооружению предъявляется целый ряд требований, в частности:

• требований пожарной безопасности;
• нормы гидрологических характеристик почвы;
• правила возведения несущих стен;
• нормы расхода материалов;
• требования к расположению относительно дорог и соседних участков и других сооружений;
• нормы планировки внутренних помещений жилого дома.

СНиП индивидуального жилого дома с полным перечнем требований по строительству жилого дома можно сказать здесь СНиП СП 30-102-99.

Основным является требование к планировке внутренних помещений.

Так, что бы сооружение было признано пригодным для проживания, необходимо:

• в самом здании не должно быть производственных помещений;
• в здании должны быть помещения для жилья, питания и гигиенических процедур;
• должна быть центральная отопительная система, а при ее отсутствии теплогенераторы;
• санузел и кладовая.

При этом наличие санузла и кладовой внутри здания не обязательно, если на участке есть внешние постройки, применимые в указанных целях.

О точке росы в пластиковых окнах

Если речь заходит о точке росы в стеклопакетах, то многие представляют себе какое-то конкретное загадочное место. В действительности же точку росы увидеть нельзя, что мы с вами уже успели выяснить. Повторимся: под точкой росы подразумевается температура, при охлаждении до которой пар в воздухе насыщается и конденсируется. Существуют специальные таблицы, позволяющие рассчитать точку росы при относительной влажности и конкретной температуре. Одна из таких таблиц приведена ниже.

Точка росы при относительной влажности воздуха

На заметку! Допустим, влажность воздуха составляет 50%, а температура — +21 градус. При таких обстоятельствах точка росы составит +10,2. Что это значит? Если температура какой-то поверхности в квартире опустится до +10,2 градусов, то на ней (поверхности) начнет появляться конденсат. Как правило, самые холодные поверхности в квартире – это пластиковые окна, а потому именно на них в большинстве случаев выпадают излишки влаги.

Люди часто сталкиваются с выпадением конденсата на стеклопакетах. Если исходить из всего, сказанного выше, то можно сделать вывод, что с конденсатом можно бороться двумя способами – повышением температуры стекол и снижением влажности в квартире. Так, комфортной влажности можно добиться посредством обеспечения нормального воздухообмена. Вся лишняя влага – от стирки, кипящих кастрюль и проч. – должна покидать помещение, а не накапливаться в нем. В первую очередь, квартиру следует регулярно проветривать. Частота проветривания определяется в индивидуальном порядке, однако мы советуем делать это минимум по 10 минут дважды в день. Не стоит забывать и о специальных клапанах приточной вентиляции.

Расчет точки росы

Существует несколько способов определения параметра.

По математической формуле

Применяют следующее выражение:

Tp=b((aT/b+T)+InRH)/a-((aT/b+T)+InRH), где

Тр — точка росы, °С;

Расчет точки росы происходит по математическим формулам.

A и b — безразмерные коэффициенты, равные 17,27 и 237,7 соответственно;

RH — относительная влажность воздуха в долях единицы;

Т — температура воздуха, °С;

Ln — натуральный логарифм.

Приведенная формула справедлива для значений Т=0…+60°С и атмосферного давления 762 мм. рт. ст.

Программы-калькуляторы

Специализированные приложения производят вычисления автоматически. Пользователю необходимо ввести исходные данные и нажать кнопку «Старт». Кроме числового результата, программы отображают графики зависимости влажности от степени нагретости воздуха. Такая форма представления информации является более наглядной.

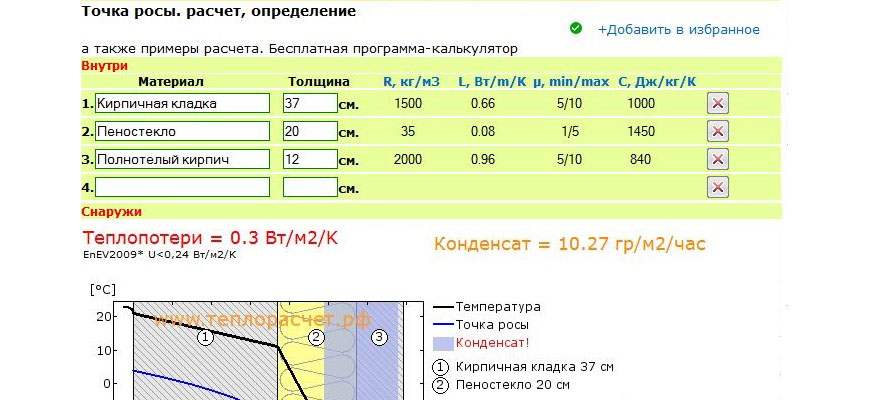

С помощью онлайн-калькулятора

Вычислительные сервисы имеются на многих сайтах. Они избавляют пользователя от необходимости покупать и скачивать программу.

Онлайн-калькулятор есть на многих сайтах.

В специальные поля вводят данные:

• температуру воздуха;
• относительную влажность;
• атмосферное давление.

После нажатия кнопки «Вычислить» на экране отображается искомая величина.

Недостаток данного способа состоит в том, что изготовитель калькулятора в большинстве случаев неизвестен, поэтому результат может быть недостоверным.

Специальные инструменты

Существуют тепловизоры с функцией расчета точки росы. Объекты с такой и более низкой температурой помечаются на экране особым образом.

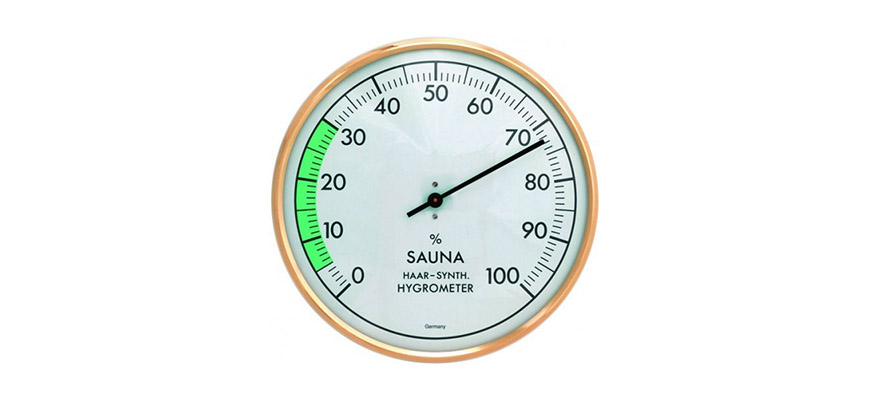

Гигрометр — измерительный прибор, предназначенный для определения влажности воздуха.

Влажность измеряют с помощью приборов:

1. Гигрометра. Электронное устройство удобно в пользовании, но вычисления производит с большой погрешностью.
2. Психрометра. Он состоит из 2 спиртовых термометров. Колбу одного обматывают влажной салфеткой. За счет испарения воды показания на нем будут ниже, чем на «сухом». Чем ниже влажность в помещении, тем активнее улетучивается жидкость. Значит, и разница в показаниях будет больше. Результат отыскивают в справочнике вручную. Определенная с помощью психрометра искомая точка является наиболее точной.

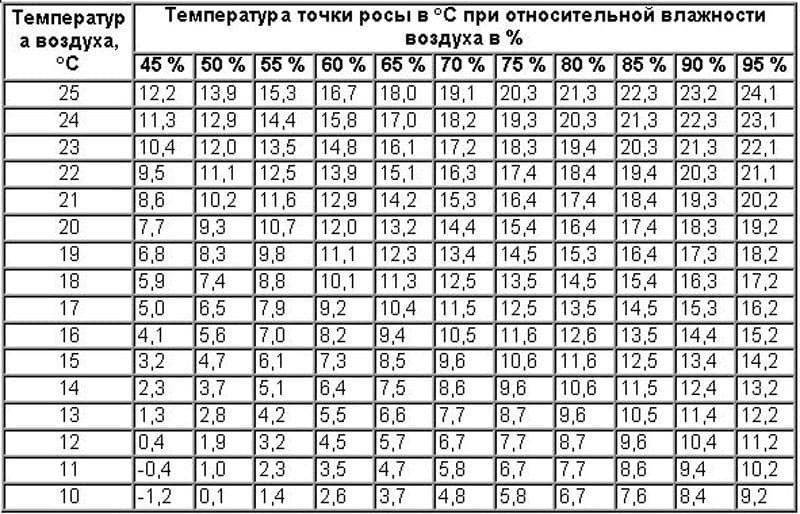

Таблицы

В интернете и специальной литературе публикуются таблицы со значениями точки образования росы для воздуха с разными параметрами.

Пример:

Температуравоздуха, °С	Температура насыщения в °С при влажности воздуха (в %)
30%	35%	40%	45%	50%	55%	60%	65%	70%	75%	80%	85%	90%	95%
-10	-23,2	-21,8	-20,4	-19	-17,8	-16,7	-15,8	-14,9	-14,1	-13,3	-12,6	-11,9	-10,6	-10
-5	-18,9	-17,2	-15,8	-14,5	-13,3	-11,9	-10,9	-10,2	-9,3	-8,8	-8,1	-7,7	-6,5	-5,8
-14,5	-12,8	-11,3	-9,9	-8,7	-7,5	-6,2	-5,3	-4,4	-3,5	-2,8	-2	-1,3	-0,7
+2	-12,8	-11	-9,5	-8,1	-6,8	-5,8	-4,7	-3,6	-2,6	-1,7	-1	-0,2	-0,6	1,3
+4	-11,3	-9,5	-7,9	-6,5	-4,9	-4	-3	-1,9	-1	0,8	1,6	2,4	3,2
+5	-10,5	-8,7	-7,3	-5,7	-4,3	-3,3	-2,2	-1,1	-0,1	0,7	1,6	2,5	3,3	4,1
+6	-9,5	-7,7	-6	-4,5	-3,3	-2,3	-1,1	-0,1	0,8	1,8	2,7	3,6	4,5	5,3
+7	-9	-7,2	-5,5	-4	-2,8	-1,5	-0,5	0,7	1,6	2,5	3,4	4,3	5,2	6,1
+8	-8,2	-6,3	-4,7	-3,3	-2,1	-0,9	0,3	1,3	2,3	3,4	4,5	5,4	6,2	7,1
+9	-7,5	-5,5	-3,9	-2,5	-1,2	1,2	2,4	3,4	4,5	5,5	6,4	7,3	8,2
+10	-6,7	-5,2	-3,2	-1,7	-0,3	0,8	2,2	3,2	4,4	5,5	6,4	7,3	8,2	9,1
+11	-6	-4	-2,4	-0,9	0,5	1,8	3	4,2	5,3	6,3	7,4	8,3	9,2	10,1
+12	-4,9	-3,3	-1,6	-0,1	1,6	2,8	4,1	5,2	6,3	7,5	8,6	9,5	10,4	11,7
+13	-4,3	-2,5	-0,7	0,7	2,2	3,6	5,2	6,4	7,5	8,4	9,5	10,5	11,5	12,3
+14	-3,7	-1,7	1,5	3	4,5	5,8	7	8,2	9,3	10,3	11,2	12,1	13,1
+15	-2,9	-1	0,8	2,4	4	5,5	6,7	8	9,2	10,2	11,2	12,2	13,1	14,1
+16	-2,1	-0,1	1,5	3,2	5	6,3	7,6	9	10,2	11,3	12,2	13,2	14,2	15,1
+17	-1,3	0,6	2,5	4,3	5,9	7,2	8,8	10	11,2	12,2	13,5	14,3	15,2	16,6
+18	-0,5	1,5	3,2	5,3	6,8	8,2	9,6	11	12,2	13,2	14,2	15,3	16,2	17,1
+19	0,3	2,2	4,2	6	7,7	9,2	10,5	11,7	13	14,2	15,2	16,3	17,2	18,1
+20	1	3,1	5,2	7	8,7	10,2	11,5	12,8	14	15,2	16,2	17,2	18,1	19,1
+21	1,8	4	6	7,9	9,5	11,1	12,4	13,5	15	16,2	17,2	18,1	19,1	20
+22	2,5	5	6,9	8,8	10,5	11,9	13,5	14,8	16	17	18	19	20	21
+23	3,5	5,7	7,8	9,8	11,5	12,9	14,3	15,7	16,9	18,1	19,1	20	21	22
+24	4,3	6,7	8,8	10,8	12,3	13,8	15,3	16,5	17,8	19	20,1	21,1	22	23
+25	5,2	7,5	9,7	11,5	13,1	14,7	16,2	17,5	18,8	20	21,1	22,1	23	24
+26	6	8,5	10,6	12,4	14,2	15,8	17,2	18,5	19,8	21	22,2	23,1	24,1	25,1
+27	6,9	9,5	11,4	13,3	15,2	16,5	18,1	19,5	20,7	21,9	23,1	24,1	25	26,1
+28	7,7	10,2	12,2	14,2	16	17,5	19	20,5	21,7	22,8	24	25,1	26,1	27
+29	8,7	11,1	13,1	15,1	16,8	18,5	19,9	21,3	22,5	22,8	25	26	27	28
+30	9,5	11,8	13,9	16	17,7	19,7	21,3	22,5	23,8	25	26,1	27,1	28,1	29
+32	11,2	13,8	16	17,9	19,7	21,4	22,8	24,3	25,6	26,7	28	29,2	30,2	31,1
+34	12,5	15,2	17,2	19,2	21,4	22,8	24,2	25,7	27	28,3	29,4	31,1	31,9	33
+36	14,6	17,1	19,4	21,5	23,2	25	26,3	28	29,3	30,7	31,8	32,8	34	35,1
+38	16,3	18,8	21,3	23,4	25,1	26,7	28,3	29,9	31,2	32,3	33,5	34,6	35,7	36,9
+40	17,9	20,6	22,6	25	26,9	28,7	30,3	31,7	33	34,3	35,6	36,8	38	39

Расчёт точки росы

Итак, определение точки росы – невероятно важная работа, хотя на практике никогда не делается. Разумеется, на глаз температурный показатель вычислить нельзя. Для этого необходимо вооружиться некоторыми инструментами и специальной таблицей:

Потребуется запастись:

• рулеткой;
• обычным термометром;
• бесконтактным термометром — пирометром;
• гигрометром.

Последовательность действий

Процесс состоит из следующих этапов:

• отмеряется 60 см от напольного покрытия при помощи рулетки;
• измеряется температура на отмерянном участке;
• измеряется влажность на отмерянном участке;
• находится полученный показатель в вышеуказанной табличке;
• измеряется температура поверхности стены пирометром;
• сравниваются два показателя;
• определяется результат: если температура поверхности отличается от точки росы более, чем на 4градуса, значит, в комнате повышенная влажность. Ввиду чего надо утепление выполнять под контролем специалиста.

Кстати, не только при утеплении необходимо рассчитывать точку росы. При установке окон также нужно узнать температурный показатель, чтобы они не «плакали».

Сложно? Разумеется, нет ничего сверхъестественного.

Помните, не стоит пренебрегать столь важным показателем, так как для водяного пара нет ничего проще, как разрушить конструкцию и навредить здоровью. Ну, не конкретно, ему (пару), а тому, во что он перерождается.

Анекдот в тему: Обидно вот получается: весна, лето, осень – один раз в году, а зима два раза. Один раз в начале года, второй раз в конце.

На этом всё, дорогие друзья! Не судите строго: как смог — так и объяснил. Надеюсь, статья поможет не наделать глупостей «истинно русскому человеку».

Дому – уюта и тепла, а Вам – крепкого здоровья и чудесного настроения! До встречи!

Цитата мудрости: Безумен тот, кто, не умея управлять собой, хочет управлять другими (Сир Публий).

Устранение проблем с точкой росы в стенах

Точка росы в стенах может привести к различным проблемам, таким как появление плесени, повреждение стен и ухудшение качества воздуха в помещении. Вот несколько способов для устранения проблем с точкой росы в стенах:

1. Проверьте уровень влажности в помещении. Высокая влажность может привести к конденсации на стенах и появлению точки росы. Используйте влагомер для измерения уровня влажности и, если необходимо, принимайте меры для снижения уровня влажности в помещении, например, установка вентиляционной системы или использование увлажнителей.
2. Убедитесь, что стены хорошо изолированы. Плохая изоляция может привести к появлению конденсата на стенах и усилению проблем с точкой росы. Проверьте стены на наличие трещин, щелей и других дефектов и исправьте их при необходимости.
3. Используйте специальные материалы для стен. Существуют материалы, которые способствуют уменьшению конденсации на стенах и устранению проблем с точкой росы. Например, можно использовать специальные обои или краски, которые обладают гидрофобными свойствами.
4. Проведите тщательную вентиляцию помещения. Хорошая вентиляция помогает уменьшить уровень влажности в помещении и устранить проблемы с точкой росы. Регулярно проветривайте помещение, особенно после принятия душа или готовки еды.
5. Используйте дополнительное отопление. При низких температурах в помещении поверхности стен могут охлаждаться и приводить к конденсации и появлению точки росы. Используйте дополнительное отопление для поддержания тепла в помещении и уменьшения проблем с точкой росы.
6. Убедитесь, что окна и двери хорошо изолированы. Плохая изоляция окон и дверей может привести к проникновению холодного воздуха в помещение и увеличению конденсации на стенах. Проверьте уровень изоляции окон и дверей и исправьте дефект, если она неудовлетворительна. Можно использовать специальные уплотнители, чтобы улучшить уровень изоляции.
7. Уберите плесень, если она уже появилась. Если на стенах уже есть плесень, необходимо убрать ее как можно скорее, чтобы избежать дальнейшего распространения и ухудшения качества воздуха в помещении. Для устранения плесени можно использовать специальные средства или обратиться за помощью к профессионалам.

Советы и рекомендации

Частные дома нередко строят из газобетона – пористого паропроницаемого материала. Он практически не накапливает влагу. Минимального количества конденсата, который появляется зимой, недостаточно для разрушения стен

Тем не менее, для продления срока службы дома важно соблюдать такие советы:

• проводить наружную отделку только через 3-6 месяцев после окончания строительства;
• для оформления здания применять паропроницаемые материалы, либо соблюдать наличие вентилируемого воздушного зазора между отделкой и кладкой.

В регионах, где с помощью толщины стен невозможно обеспечить должный уровень изоляции, дополнительно используют теплозащитные материалы. Утеплитель компенсирует потери тепла при наличии не энергоэффективных стеклопакетов, толстых швов между перекрытиями, терморазрывов. Лучше применять материалы на основе каменного или стеклянного волокна, которые являются пористыми, не мешают движению воздуха. Утеплитель закрывают паропроницаемыми ветрозащитными мембранами.

Пенополистирол

В большинстве случаев проблемы, связанные с точкой росы, появляются при утеплении газобетона тонким слоем пенополистирола – обычного или экструдированного. Это обусловлено двумя факторами:

1. Пенополистирол является паробарьером. Он не даёт влаге выходить из стены.
2. При утеплении тонким слоем пенополистирола (50 мм) происходит влагонакопление в стене в отопительный период.

Плоскость максимального увлажнения образуется на границе стены и теплоизоляции, зимой здесь накапливается влага, газобетон увлажняется, а это, в свою очередь, оборачивается потерями тепла через стены и снижением срока их службы. Притом потери тепла будут вполне ощутимыми, учитывая, что пенополистиролом обычно закрывают тонкие стены из высокоплотного газобетона. В результате вместо выгоды (экономии на толщине стенового материала) домовладелец получает большие счета за отопление, ведь эффекта от утепления нет.

Более того, увлажнённый газобетон всё равно будет высыхать, но только отдавая влагу обратно в помещение. А значит, неизбежна повышенная влажность в доме.

Что же делать? Если в силу каких-то причин невозможно увеличить толщину слоя утепления (сделать её 100 мм и более), тогда придётся:

1. Монтировать поверх стен со стороны помещения паробарьер. В качестве него могут выступать, например, паронепроницаемые виниловые обои, высокоплотная цементная штукатурка и пр.
2. Предусматривать принудительную приточно-вытяжную вентиляцию, чтобы удалять из дома водяной пар. В крайнем случае очень часто проветривать жилые помещения.

Отступы при строительстве между хозпостройками

Без соблюдения отступов не могут быть построены никакие хозяйственные постройки, обладающие характеристиками капитальных строений (невозможность перемещения, наличие инженерных коммуникаций, прочный фундамент)

Такие объекты недвижимости не могут быть перемещены, поэтому при планировании, важно продумать расположение хозпостроек с соблюдением требуемых отступов. Количество хозпостроек зависит от желания собственника и площади участка. Баня или сарай должны размещаться не ближе чем в 1 метре от забора

Если на соседних участках уже есть баня, гараж, то отступ между строениями должен быть от 6 метров. Минимальный отступ от помещений с животными до построек составляет 4 метра

Баня или сарай должны размещаться не ближе чем в 1 метре от забора. Если на соседних участках уже есть баня, гараж, то отступ между строениями должен быть от 6 метров. Минимальный отступ от помещений с животными до построек составляет 4 метра.

В градостроительных правилах определена и допустимая высота хозпостроек. Если баня располагается в метре от забора, то высота в коньке не должна превышать 5 метров. Если строительство бани начато с соблюдением отступа в 2 метра от забора, то высоту можно увеличить до 5,5 метров. При расположении бани не менее, чем в 5 метрах от ограды высота должна составлять не более 7 метров. Если гараж — самостоятельная постройка, расстояние от него до ограды не менее 1 метра. Допустимая высота забора также прописана в СНиП — не более 2 метров, уровень затемнённости не важен. Растительность на участке высаживается с учётом максимальной высоты. Для высоких деревьев 4 метра, средних 2, кустарников не менее 1 метра.

Что такое точка росы?

Схема образования точки росы в стене.

Когда утепляешь поверхность изнутри помещения, то отгораживаешь ее от тепла комнаты. Таким образом, положение точки росы сдвигается внутрь, ближе к комнате, температура самой стены понижается. А какой вывод из этого можно сделать? Возникновение конденсата.

Согласно определению, точка росы — это уровень температуры, при котором начинает выпадать конденсат, то есть влага, находящаяся в воздухе, превращается в воду и оседает на поверхности. Эта точка может находиться в разных местах (снаружи, внутри, посередине, ближе к какой-либо его поверхности).

В зависимости от этого показателя, стена остается сухой круглый год либо намокает при понижении температуры на улице.

Например, если температура в комнате составляет +20°C, а уровень влажности равен 60%, то конденсат выпадает на любой поверхности уже при понижении температуры до +12°C. Если уровень влажности выше и составляет 80%, то росу можно уже увидеть при +16,5°C. При влажности 100% поверхность намокает при температуре в 20°C.

Рассмотрим ситуации, возникающие при утеплении пенопластом снаружи либо изнутри:

1. Положение точки для неутепленной поверхности. Она может находиться в толще стены ближе к улице, примерно между внешней поверхностью и серединой. Стенка при любом понижении температуры не намокает, остается сухой. Часто случается и так, что точка находится ближе к внутренней поверхности, тогда стена в большинстве случаев сухая, но намокает при резких понижениях температуры. При нахождении показателя на внутренней поверхности стена остается мокрой всю зиму.
2. При утеплении пенопластом снаружи дома возможно возникновение нескольких ситуаций. Если выбор утеплителя, точнее его толщины, был осуществлен правильно, то точка росы будет находиться в утеплителе. Это самое правильное расположение, в таком случае стена будет при любых обстоятельствах оставаться сухой. Если же слой теплоизолятора был взят меньше, то возможно три варианта расположения точки росы:

• посередине между центральной частью стены и внешней — стена остается сухой практически все время;
• ближе к внутренней поверхности — при похолодании происходит выпадение росы;
• на внутренней поверхности — зимой стена мокрая постоянно.

Для определения показателя выпадения конденсата можно использовать такую формулу:

Тр=(b*y(T,RH))/(a-y(N,RH))

Тр — это точка росы,

постоянные величины: а=17,27 и b=237,7 градусов (по Цельсию).

y(T,RH) = (aT/(b+T))+ln(RH)

Т — температура,

RH — уровень относительно влажности (больше нуля, но меньше, чем единица),

Ln — логарифм.

При использовании формулы необходимо учесть, из какого материала произведены стены, какова их толщина и многое другое. Лучше подобные вычисления выполнять, используя специальные компьютерные программы.

Точка росы при строительстве и утеплении дома

Точка росы — это температура, при которой пар, содержащийся содержится в воздухе, превращается в конденсат в виде росы

Данный параметр важно учитывать при строительстве и утеплении стен

Поэтому важно заранее выяснить, что такое точка росы (ТР) и как ее правильно определить, чтобы выяснить, в каком месте возможно будет собираться много конденсата и принять соответствующие меры

Что такое точка росы для стен?

Воздух в окружающей среде всегда включает в свой состав водяной пар, концентрация которого зависит от многих факторов. Внутри зданий пар выделяют люди и другие живые организмы. Также он поступает во внутренне пространство от различных повседневных процессов – стирки, глажки, уборки, приготовления еды и так далее.

Снаружи процент влаги в атмосфере находится в зависимости от погодных условий. Причем наполнение воздуха парами располагает своим пределом, при достижении которого следует процесс конденсации влаги и зарождения тумана.

Когда не окончательно насыщенная парами воздушная масса (влажность менее 100%) контактирует с поверхностью, чья температура на несколько градусов ниже его собственной, то конденсат образуется даже без тумана.

Дело в том, что воздух при разной температуре может вместить различное количество пара. Чем выше температура, тем больше влаги он может поглотить. Поэтому, когда воздушная смесь с относительной влажностью 80% соприкасается с более прохладным предметом, то она резко охлаждается, предел ее насыщения снижается, а относительная влажность достигает 100%.

Тогда и происходит выпадение конденсата, то есть появляется точка росы. Именно это явление можно наблюдать ранним летним утром на траве.

На заре почва и трава еще холодные, а солнце быстро нагревает воздух, его влажность у земли быстро достигает 100% и выпадает роса.

Процесс конденсации сопрягается с выделением тепловой энергии, которая была потрачена ранее на парообразование. Поэтому роса быстро сходит.

Таким образом, температура точки росы – переменная величина, которая зависит от относительной влажности и температуры воздуха в определенный момент. Чтобы определить точку росы и ее температуру применяют различные измерители — термогигрометры, психрометры и тепловизоры.

Точка росы зависит от относительной влажностью воздуха. Чем она выше, тем ближе ТР к фактической температуре воздуха. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.

Точка росы в строительстве необходима для того, чтобы понимать, соответствует ли степень утепления стен тому, чтобы не образовывался конденсат.

При значениях точки росы более 20 °С ощущается физический дискомфорт, воздух кажется душным; более 25 °С люди с болезнями сердца или дыхательных путей подвергаются опасности. Но такие значения достигаются очень редко даже в тропических странах.

Как определить точку росы?

На самом деле, чтобы определить точку росы не нужно производить сложные технические расчеты по формулам, измерять относительную влажность воздуха и т.д.

Нет смысла задумываться над тем, как рассчитать точку росы, так как это давно уже сделали специалисты.

А результаты их вычислений занесены в таблицу, где указаны значения температур поверхностей, ниже которых из воздуха с различной влажностью начинает образовываться конденсат.

Фиолетовым цветом обозначена температура по снип в помещении зимой – 20 °С, а зеленым выделен сектор, который указывает диапазон нормированной влажности – от 50 до 60%. При этом ТР колеблется от 9.3 до 12 °С. То есть, при соблюдении всех норм конденсат внутри дома образовываться не будет, так как в помещении нет поверхностей с такой температурой.

По-другому обстоит дело с наружной стеной. Изнутри ее обволакивает воздух, прогретый до +20 °С, а снаружи она подвергает воздействию — 20 °С и более. Соответственно, в толще стены температура медленно растет от -20 °С до + 20 °С и в определенной зоне она обязательно будет равна 12 °С, что при влажности 60% даст конденсацию.

Но для этого еще необходимо, чтобы водяной пар дошел до этой зоны через материал несущей конструкции. Здесь появляется еще один фактор, который влияет на определение точки росы – паропроницаемость материала. Этот параметр всегда нужно учитывать при возведении стен.

Итак, на процесс образования конденсата внутри наружных стен влияют следующие факторы:

• температура окружающего воздуха;
• относительная влажность воздуха;
• температура в толще стены;
• паропроницаемость материала возведенных стен.

Для измерения данных показателей в толще стены нет никаких анализирующих приборов. Вычислить их можно только расчетным путем.

Место расположения показателя

Уровень точки росы зависит от ряда факторов. При возведении дома нужно помнить, что он будет неодинаковым в стене, утепленной снаружи, изнутри в поверхности, неутепленной вовсе. От точности определения показателя зависит, где и в каком количестве появится конденсат

Важно проектировать здание с выносом точки росы подальше от внутренней поверхности конструкции или вообще за пределами капитальных стен

Утепление стен изнутри

Опытные специалисты не рекомендуют производить утепление стен только изнутри здания. Это неизбежно вызывает сдвиг показателя в направлении жилья. Причина – удержание тепла внутри термоизоляционным материалом, в результате чего стена снаружи остается холодной. Итогом становится появление влаги в толще.

Неприятные явления со скоплением влаги будут протекать весь холодный сезон. Постепенно испортятся все слои стены, не только утеплитель. Пострадает даже финишная отделка. Поэтому при желании термоизолировать стены изнутри предварительно утепляют их снаружи. Есть другие случаи, когда внутреннее утепление разрешено:

• регулярное качественное протапливание дома;
• высокие средние температуры в регионе;
• организация эффективной вентиляции;
• большая толщина основного материала для стен вкупе с толщиной утеплителя менее 5 см.

Утепление стен снаружи

Точка росы при правильно организованном утеплении деревянного, кирпичного, бетонного дома смещается наружу, к улице. Это означает, что она будет находиться в таких местах:

• В стене ближе к наружному краю. Причина – малая толщина утеплителя, поэтому влага все-таки присутствует в толще материала. Если конденсат начнет появляться, придется сделать слой теплоизолятора более толстым.
• В утеплителе. Такой температурный показатель можно считать лучшим. Вода не проникает в стену, не накапливается, своевременно выветривается. Срок службы здания не сокращается.

Самая безопасная для постройки точка росы достигается при прокладывании теплоизолятора толстым слоем. Она не сдвигается внутрь стен, которые остаются сухими круглогодично. Даже если утеплитель повредится от действия влаги, его будет несложно заменить. При избыточной толщине теплоизолятора проблем не возникнет, разве что финансовые траты будут более значительными

Еще одно важное правило эффективного утепления таково: материал для обшивки по паропроницаемости должен превосходить материал стен

Здание без утепления

Точка росы в неутепленных конструкциях размещается внутри. Точное положение зависит от региона проживания, температурных перепадов, толщины стен. Вот основные варианты «поведения» показателя:

• Смещение наружу. Изнутри стены дома будут сухими, снаружи могут начать деформироваться, рушиться. Скорость разрушения зависит от количества конденсата, который скапливается в материале.
• Расположение ближе к внутренней поверхности. При сильном снижении уличной температуры стены намокают.
• Передвижение непосредственно на внутреннюю поверхность. Стены постоянно намокают, появляется плесень. Если материал каркаса обладает высокой теплопроводностью, явления наблюдаются круглый год.

Окна

Пластиковые конструкции считаются непроницаемыми для воздуха. Нередко на них скапливается конденсат, что также связано с неправильным положением температурного показателя. Борьба с проблемой ведется такими методами:

• повышение температуры вблизи поверхности стеклопакетов;
• уменьшение влажности воздуха в жилище (улучшение вентиляции).

При наличии конденсата проще всего регулярно проветривать помещение. Делать это следует минимум дважды в сутки. С металлопластиковыми окнами ситуация иная, ведь они являются паропроницаемыми. Запотевание окон обычно случается при резком падении уличной температуры. В остальных случаях проблем с конденсатом не возникает.
