Ищем распределительную коробку в стене – обзор методов

Как найти распределительную корбку в стене

Бывают ситуации, когда необходимо перенести розетку или добавить еще один осветительный прибор, первым делом необходимо найти распределительную коробку, которая скрывается в стене. У распределительной проводки есть одно главное назначение – она соединяет провода, поэтому вам нужно будет сделать новое ответвление провода от нее. Итак, в этой статье мы вам расскажем, как найти распределительную коробку в панельном доме, хрущевке и квартире.

Почему найти распределительную коробку сложно

Главная сложность в таком поиске заключает в том, что проводка всегда скрывается в стене, если вы самостоятельно осуществляли монтаж электропроводки, вы должны знать, что и где находить. Но, бывает когда жилье старое или вы его только купили, в таком случае, узнать, где находится распределительная коробка в стене проблематично.

Вторая сложность заключается в том, что после поиска необходимо открыть коробку и сделать новое ответвление, при этом, не нарушая целостности стены (большого периметра). Если вы точно определите место ее нахождения, тогда вы сможете серьезно упростить себя задачу на этом этапе, а как найти распределительную коробку в стене, вы и узнаете дальше. Узнайте о том, что нужно делать, если отключили свет.

Как найти распределительную коробку в стене: способы и инструкция

Чтобы быстро найти распределительную проводку в стене следуйте следующим советам, они помогут определить в точности местонахождение и не повредить отделку вашей стены.

1. 1. Если вы живите в хрущевке, тогда особых сложностей за поиском у вас возникнуть не должно. Ведь распределительные проводки устанавливались в железную крышку, ее нормально спрятать не получилось, поэтому она всегда показывается наружу от 0.5 до 2 см. Как вы понимаете, нужно просто изучить стену, тогда вы сможете все найти распределительную коробку в хрущевке с легкостью. Также на стене могут остаться и другие следы, к примеру: ржавчина или немного подгорят обои.
   2. В Брежневке распределительную коробку найти сложней. Ранее они устанавливались на стыке стен и потолка и виде обычных пустот, которые закрыты листом обычной оцинковки. Чтобы ее спрятать использовали большое количество шпаклевки, поэтому она надежно скрывается. Чтобы найти ее используйте самодельный металлоискатель или другие приборы для поиска. Попробуйте также почитать, как найти проводку в стене, существует несколько отличных дедовских способов.
   3. В сталинках найти коробку с проводами довольно просто. Они устанавливались в пустоты, чтобы ее найти достаточно, постучать по стене, определяем место нахождение по глухому звуку. Как правило, коробки устанавливались на высоте 2-3 метра и выше розеток, поэтому здесь особых проблем возникнуть не должно.
   4. Попробуйте опираться на стандартные требования, коробка устанавливается на высоте 15 см от потолка строго вертикально розеткам и выключателям.
   5. Если нужно найти распределительную коробку под гипсокартонном нужно использовать специальные детектор скрытой проводки, обычный металлоискатель с такой задачей не справится, ведь он будет постоянно находить ненужные профиля.

1. Если коробка закрыта металлическим листом можно попробовать использовать обычный магнит или компас.
2. В панельном доме найти распределительную коробку можно найти используя обычную индикаторную отвертку. Проводим ею от розетки или выключателя строго вверх. Яркость лампочки в такой ситуации вам подскажет, где она находится, для эффективности включите дополнительный электроприбор или зажгите свет.

https://youtube.com/watch?v=WF8-IsGHPwc

Вот теперь мы ответили на вопрос, как найти распределительную коробку в стене , мы понимаем, что существует еще множество сложностей, расскажите, с чем столкнулись вы, давайте вместе поможем найти коробки и остальным нашим читателям.

Похожая статья: Делаем токопроводящий клей из подручных материалов.

Инструкция по поиску распределительной коробки

Когда-нибудь пытались отыскать в стене провода без локатора арматуры? А что такого – стоимость прибора зашкаливает за 10000 рублей, а трассу найти нужно, как быть?

Оказывается, во многих случаях проблему решить можно при помощи бесконтактной отвёртки-индикатора.

Она реагирует на столь слабые электрические поля, что способна почувствовать ток даже через стену. Для этого нужно:

• Включить бесконтактный режим на уровень High (высокий).
• Для увеличения чувствительности можно нажать пальцем на контактную кнопку (находится в задней части рукоятки отвёртки-индикатора).
• Включить в сеть сетевой фильтр для компьютерной техники.
• Все! Даже не нужно включать сетевой фильтр. Если поднести отвёртку-индикатор к проводу, зажжётся лампочка (см. фото), и раздастся звуковой сигнал.

Что показывает этот маленький опыт, и какое он имеет отношение к распределительной коробке? А вот какое! Каждый провод, находящийся под фазным потенциалом и лишённый экрана, начинает излучать.

Это не очень заметно, когда жила лежит внутри стены в кабельном канале. Но когда мы включаем удлинитель, то можем наблюдать излучение энергии в пространство. Мораль? Любые электрические приборы, лишённые заземлённого экрана вредны, даже обычные провода в которых отсутствует ток.

Благодаря этой методике, можно искать в стене проводку даже при отсутствии индикатора арматуры.

Для этого нужно создать в проводе ток. А вот величина его зависит от чувствительности отвёртки-индикатора.

Здесь не работает простое правило – чем больше, тем и лучше.

Вместо этого следует учесть простой факт: слишком большой сигнал способен превратить всю стену целиком в источники электромагнитного излучения. Но если параметры выбраны правильно, то путь пролегания проводки легко определяется (плюс-минус 10 см в каждую сторону).

За счёт этого можно проследить, куда направляется канал, а на конце его окончится поиск распределительной коробки.

Вы увидите, что это очень полезные сведения. Они не только помогут найти распределительную коробку, но и оценить недостатки квартирной электрики.

Например, отсутствие заземления у стальных каналов приводит к загрязнению квартиры различного рода излучения. В свою очередь, это снижает иммунитет и может явиться причиной целого ряда расстройств

Уже сегодня многие выбирают гофр для прокладки проводки не пластиковый, а именно алюминиевый. Хотя и стоит он дороже. Зато алюминиевый гофр можно заземлить, сделав его надёжным экраном.

Ну, и, конечно, умелые манипуляции с отвёрткой-индикатором помогут решить вопрос о том, как найти распределительную коробку

Ещё раз повторяем, что очень важно выбрать правильный уровень тока

Есть и ещё один нюанс: если где-то проводка соприкасается с арматурой, то этого можно не замечать годами.

Нет утечек, если отсутствует заземление. Но при включённом оборудовании вся стена становится источником излучения.

Благодаря современной технике, это можно вовремя заметить и поправить: локализовать место контакта, заменить проводку, предпринять какие-либо другие действия.

При замене распределительной коробки очень многие захотят проложить новые провода. Зачем? Чтобы уменьшить опасность пожара. Для этого придётся скрупулёзно вычертить схему каналов.

Способ каждый выбирает сам. Например, можно воспользоваться указанной выше методикой. В результате на руках должна быть полная схема. Некоторые части проводки не подлежат замене.

Например, стены санузла и прочие перегородки в панельных домах часто изготавливаются из подручного материала на месте. В этом случае канала, как такового не имеется, а проводка идёт, где попало. А чтобы заменить её, может потребоваться демонтаж кафельной плитки и прочие строительные мероприятия аналогичного толка.

В этом плане трогать перегородки не всегда будет лучшим решением.

Вместо этого проводка меняется до ближайшей распределительной коробки.

В цехах и на заводах нет смысла в сохранении декоративности и эстетичности.

Поэтому распределительные коробки выполняются в накладном варианте.

В этом случае плоский ящик с вводами кабелей по боковинам можно заметить висящим в любом месте. Аналогичного рода устройства применяются и для линий связи.

Несмотря на многочисленные виды распределительных коробок, узнать их достаточно просто: резиновый или пластмассовый корпус, серый или белесый цвет (реже оранжевый), сходящиеся сюда со всех сторон кабели.

Это общие признаки, а поиск можно, например, производить вдоль трассы (если не знаешь объект): следует идти вдоль линии, осматривать места прохождения каналом насквозь стен, искать…

Как найти распределительную коробку в стене: видео + инструкция

В чем сложность поиска?

Основная сложность заключается в том, что за декоративной отделкой стен найти распределительную коробку довольно проблематично. Одно дело, когда Вы сами осуществляли монтаж электропроводки в квартире и знаете где что находиться, а другое дело, когда Вы только заехали в новое жилье и понятие не имеете о месте размещения каждой электрической точки.

Еще одна проблема заключается в том, что нужно аккуратно найти и вскрыть коробку, чтобы повредить минимальную площадь декоративной отделки стен. Если точно определить местоположение объекта, достаточно будет немного надорвать обои либо сбить слой декоративной штукатурки, вместо того, чтобы полностью разрушать отделку стены.

Как правильно искать объект?

Итак, чтобы по минимуму навредить ремонту квартиры и то же время быстро найти распределительную коробку, рекомендуем учитывать следующие советы:

1. В панельных домах типа «хрущевка» устанавливались металлические емкости, которые фиксировали крышку так называемыми «ушами». Эти фиксаторы очень сложно замаскировать и поэтому, как правило, они выпирают из обоев на несколько сантиметров. Если пройтись взглядом по стенам хрущевки, то найти искомое будет совсем несложно. Также место установки объекта могут выдать характерные пятна ржавого оттенка, которые возникают при коррозии металла.
2. При возведении «брежневок» распределительные коробки устанавливались на стыке стен и потолка. Выглядели они как пустоты, закрытые листом оцинковки. Обнаружить распределительную коробку в стене будет сложно, т.к. поверх оцинкованного листа строители наносили довольно толстый слой шпаклевки. В этом случае рекомендуется использовать самодельный металлоискатель либо специальные приборы для поиска электропроводки в стене. Все что нужно – настроить прибор и вести им по стене от розетки (либо выключателя). Ориентируясь на характерный звук либо световую индикацию можно быстро отследить изделие.
3. Хозяевам «сталинок» отыскать данную электрическую точку удастся по глухому звуку. Все что нужно, простучать стену на высоте 2,5-3 метра над розеткой либо выключателем (обычно погрешность вправо/влево не превышает 40 см).

Найти распределительную коробку в квартире можно опираясь на стандартные требования к электромонтажным работам: изделие устанавливается на высоте 15 см от потолка строго над розетками либо выключателями.

Правильная разметка стен под электропроводку

В более современных постройках применяются пластиковые емкости, которые также немного выпирают со стены. Чаще всего хозяева квартир смиряются с небольшим нарушением интерьера и заклеивают выпирающую крышку обоями. В этом случае поиск не составит труда. Если нужно найти распределительную коробку под гипсокартоном, придется использовать профессиональный прибор, т.к. самодельный металлоискатель будет реагировать на профильный каркас, к которому прикреплены листы. Если Вы уверены, в том, что емкость закрыта крышкой из металла, можно попробовать обнаружить ее с помощью обычного магнита либо компаса. Бетонную стену панельного дома можно проверить обычной индикаторной отверткой, если вести ее от розетки строго вверх. Яркость лампочки поможет Вам отыскать примерное местонахождение узла. Если поиск распределительной коробки будет производиться от выключателя, задействуйте его для увеличения сигнала. Если решили отыскивать точку от розетки, подключите к ней какой-нибудь электроприбор.

Вот и все методы для того, чтобы быстро и в то же время правильно найти распределительную коробку в стене. Надеемся, что наши советы помогли Вам в данном мероприятии!

Также советуем просмотреть наглядные видео инструкции:

Использование детектора Meet MS-158M

Простукивание стены отверткой

Похожие материалы:

Методы поиска распределительных коробок

Расположение коробки в квартире зависит от множества факторов. Самый существенный из них — эпоха, при которой возводили здание. Это не касается квартир, в которых электропроводка претерпела изменения или модернизацию во время ремонта.

Поиск коробки по схемам и планам

Электропроводка относится к сложным техническим системам. Поэтому в современном доме расположение коробок должно быть простым, логичным и предсказуемым. По стандартным правилам монтажа распредки ставят на расстоянии 150 мм от уровня потолка и непосредственно над выключателями и розетками. Если проводка укладывается ответственными и профессиональными электриками, то данное правило выполняется.

Схема электропроводки в квартире

Магнит или компас для поиска металлических коробок

Современные коробки выполняются из пластика. Старые нередко делались из железа или имели крышку из жести. Поэтому их можно обнаружить магнитом, компасом или любым другим предметом, способным реагировать на железо.

При этом способе магнит необходимо перемещать по стене в зоне предполагаемого нахождения распределительной коробки. Искомый объект находится там, где притягивается магнит или отклоняется стрелка компаса. Чувствительности обыкновенного черного феррита может быть недостаточно. Поэтому надежнее воспользоваться неодимовым магнитом.

Неодимовый магнит

Обнаружение металлоискателем

Более профессиональная методика, которая доступна любителям раскопок. Металлодетектор способен отреагировать на металлическую распаечную коробку или находящуюся в ней проводку. Прибор крайне чувствителен на расстояниях в 5-10 см. Поэтому, скорее всего, потребуется снизить мощность приема.

Применение металлоискателя имеет один нюанс. Датчик столь же уверенно почувствует и арматуру. Такой метод поиска плохо годится для домов с армированными стенами или изобилием металлоконструкций.

Металлоискатель Bosch GMS 120 Prof

Металлоискатель способен ложно сработать на провод под штукатуркой. Но в некоторых случаях это поможет отследить путь от розетки до точки распределения. Это и плюс, и минус. Зная линию прокладки кабеля, гораздо легче найти и распредку.

Поиск коробки радиоприемником

Радиоприемник чувствителен к помехам, излучаемым проходящими в стене кабелями. Для поиска по проводам должен протекать ток. Причем чем он больше, тем отчетливее будет себя выдавать распределительный бокс. В идеале ток должен быть не менее 5 ампер. Чтобы его создать в розетку придется включить чайник, утюг или другой мощный электроприбор.

Помимо портативного приемника возможно применить и другие устройства. Самые распространенные из них следующие:

• радиотелефон;
• слуховой аппарат;
• дешевую или детскую рацию;
• кассетные плееры с функцией радио;

Профессиональные детекторы Meet MS-158M и подобные приборы

Поиск коробки подобными устройствами скорее прерогатива профессионалов. Они дают наиболее точные результаты с минимальными усилиями. Работа приборов основана на чувствительности к электромагнитным полям. Некоторые модели дополнительно оснащаются металлоискателями. Они позволяют узнать, где находится коробка, проводка и арматура.

В продаже имеются сотни приборов, подобных Meet MS-158M. Характеристики некоторых из них приведены в таблице.

Модель устройства	Что ищет?	Глубина обнаружения медного кабеля в ПВХ изоляции, см
D-tect 120	Любые металлы, пластиковые трубы, древесину	6
D-tect 150 SV	Металлы, трубы, древесину, проводку	4
GMS 100 M	Проводку, цветные и черные металлы	5
GMS 120	Металлы, провода, дерево	5

Транзисторная индикаторная отвертка

Наиболее эффективный и дешевый способ. Индикаторная отвертка за копейки продается в любом магазине из серии «1000 мелочей» и «все для дома». Она позволяет определить место установки распределительных коробок и проводов на глубинах до 2 см.

Отвертка должна быть транзисторной. Поиск коробки осуществляется по следующему алгоритму:

1. Возьмите индикатор в руки. Необходимо касаться пальцем (кожей без перчаток) металлической кнопки на колпачке отвертки.
2. Водите щупом отвертки по стене в предполагаемом месте расположения коробки.
3. Там, где красный светодиод горит сильнее всего — находятся провода. Отыщите место пересечения кабелей от розеток и выключателей.
4. Искомая коробка находится там, где кабели сходятся в одну точку. В этом месте светодиод горит с максимальной яркостью.

Установка

Напоминаем, что все работы с проводкой необходимо выполнять только при отключенном электропитании.

Процесс установки накладных распределительных коробок не представляет сложности, достаточно разметить отверстия под крепеж, просверлить их и закрепить основание на стену, предварительно убрав с него заглушки для подвода труб или короба с кабелем. Далее достаточно соединить провода, как того требует схема электропроводки.

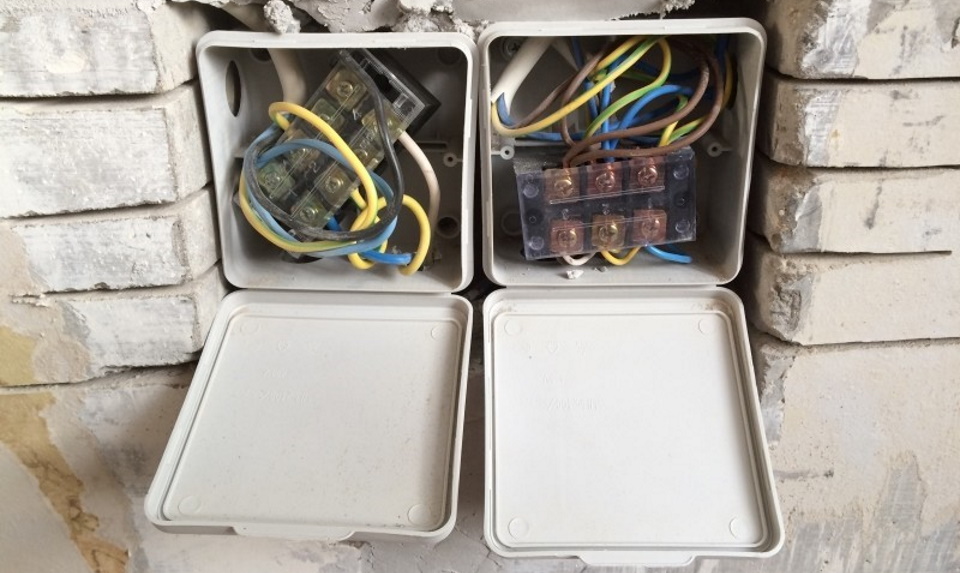

Фото установленной и подключенной внешней распределительной коробки

Если коробка металлическая, ее желательно заземлить (когда в проводке предусмотрено заземление).

Прежде чем включить электропитание, рекомендуем тщательно проверить правильность соединений.

Видео: Типичные ошибки при распайке ответвительной или распределительной коробки.

Процесс установки распределительной коробки для скрытой проводки несколько сложнее. Для этой цели потребуется специальная насадка на перфоратор, если требуется организовать посадочное место в бетоне или кирпиче. Для гипсокартона насадку можно устанавливать на обычную неударную дрель.

Насадка для бетона Насадка для гипсокартона

Подобрав насадку соответствующего стакану коробки диаметра, приступают к высверливанию отверстия. Работая с бетоном, рекомендуем при высверливании использовать респиратор.

Далее алгоритм установки зависит от материала стены:

• для гипсокартона достаточно вытащить высверленный круг, установить стакан и зафиксировать его крепежом;
• в бетонной или кирпичной стене потребуется выбить высверленное отверстие (края его должны быть гладкими) и установить стакан, зафиксировав его цементным или гипсовым раствором.

Далее процесс практически не отличается от действий при установке внешней коробки, который был описан выше.

Коробка, установленная в кирпичную стену

На рисунке выше показана установленная и подключенная ответвительная коробка.

ФЕДЕРАЛЬНАЯ ЕДИНИЧНАЯ РАСЦЕНКА ФЕРм 10-08-019-01

Наименование	Единица измерения
Коробка ответвительная на стене	1 шт.
Состав работ
Не предусмотрен

Расценка не содержит накладных расходов и сметной прибыли, соответственно указаны прямые затраты работы на период 2000 года

(цены Московской области), которые рассчитаны опираясь на нормативы2009 года . Для дальнейших расчётов, данную стоимость необходимо умножать на индекс перехода в текущие цены.

Вы можете перейти на страницу расценки, которая рассчитана на основе нормативов редакции 2014 года с дополнениями 1

Если у вас другой вариант.

Тогда только простукивание. Почти всегда распределительные коробки располагаются над розеткой или выключателем до 50 см влево или вправо, в 5-20 см от потолка (исключение – “сталинки”). Даже если коробка находится под двухсантиметровым слоем штукатурки, все равно при простукивании вы услышите характерный звук, как будто вы стучите по гипсовой перегородке. Но если вы действительно стучите по гипсовой перегородке, в том смысле что стены (и потолки) у вас обшиты гипсом, тогда без услуг компаний, специализирующихся на поиске и устранении неисправности в электропроводке, вам не обойтись. Такое удовольствие будет стоить вам 100$ и выше.

Ноя

24
2016

Для начала разберёмся с терминами. Под распределительной или, как её ещё называют, распаячной коробкой понимается локальный узел для коммутации проводки по ветвям.

Мы привыкли их видеть в образе круглой формы отверстий, чаще в районе потолка (чтобы никто не влез туда случайно). В типичной квартире на каждые одно-два помещения приходится по распределительной коробке.

Поиск их не составил бы труда, не попытайся хозяева замаскировать это страшилище обоями. Вот из-за этого и приходится иногда ломать голову над тем, как найти и заменить распределительную коробку.

Как устроена проводка в хрущевке. Электропроводка в хрущевке

Зачем вообще нужно менять проводку в хрущевке, тем более, если она нормально функционирует? Для ответа на этот вопрос, вспомните время, когда строились эти самые хрущевки. Последние дома воздвигались в далеком 1985 году, то есть практически 30 лет назад. Электропроводка в этих домах устанавливалась тогда же. В те времена все, что ни делалось, то делалось, как говорится, на века.

Сеть также была установлена с приличным зазором, в доказательство этому является тот факт, что большая часть электропроводки в хрущевках до сих пор не менялась, но тем не менее до сих пор функционирует.

Строителям и инженерам прошлого за создание подобных проектов надо отдать должное. Но как ни крути, с момента последних работ попрошло от 30 до 60 лет (хрущевки строились в период с 50-х по 80-е года прошлого столетия), за это время чудо советской инженерии – электропроводка в хрущевках все же значительно поизносилась. Не стоит забывать, что на момент монтажа советские инженеры никак не могли предугадать появления мощных стиральных машин, кондиционеров, компьютеров и т.д. Проводка в те времена рассчитывалась на стандартный набор потребителей того времени, а именно свет, радио, возможно, телевизор и дверной звонок. Количество электроприборов, в то время, в среднестатистической квартире, можно было пересчитать на пальцах одной руки.

Отдельно нужно сказать о способах защиты. Счетчики и керамические пробки того

времени, в которых использовались одноразовые жучки, уже давно канули в Лету, но тем не менее во многих квартирах все еще установлены все те же счетчики, правда более поздних конструкций с теми же керамическими пробками, но уже без одноразовых предохранителей. Такие электроприборы уже давно неэффективны и несопоставимы с нынешними реалиями, а потому менять их нужно незамедлительно.

Эксплуатация той советской электропроводки несет в себе вполне реальную угрозу. Прикиньте ее возраст и добавьте к нему увеличившиеся количество электропотребителей, на выходе получите вполне реальную угрозу не только сбоя работы сети, но и короткого замыкания, что может привести к пожару.

План электропроводки

Итак, мы уже точно определились, что менять поводку в хрущевке – это не просто один из этапов ремонта квартиры, а принципиальная жизненно важная необходимость.

Если у вас нормальный ремонт и вы не собирались нечего менять, то пора бы задуматься. В случае возникновения пожара из-за неисправности электрической сети убытки могут быть гораздо больше, чем от незапланированного ремонта. Если вы ремонт уже планируете или уже начали подготовительные работы, но в ваши планы не входил электромонтаж – вам будет гораздо легче, ведь проводка делается на завершающих стадиях ремонтных работ.

На самом деле электропроводка, при всей своей важности не такая уж и сложная задача, чем может показаться на первый взгляд

Пример проекта электропроводки квартиры

Для начала составьте подробный план вашей квартиры, учитывая масштаб (подробнее об этом написано в нашей предыдущей статье:). В плане, помимо точных размеров комнат, укажите точное месторасположение окон и дверей. После составления чертежа сделайте с десяток копий. Копии делать обязательно, при дальнейших этапах планирования электропроводки они вам пригодятся.

Теперь возьмите один из планов и постарайтесь отметить на нем расположение мебели.

Если вы еще точно не определились или планируете в будущем сделать перестановку, сделайте несколько эскизов с возможным расположением мебели в квартете (на этом этапе вам уже пригодятся заранее сделанные копии плана квартиры). Не ленитесь подключать родственников, которые будут приживать с вами в квартире, даже детей

Поврете, мозговым штурмом всего вашего семейства вы сможете предугадать возможное наибольшее количество вариантов, а это очень важно и мнение даже самых маленьких членов семейства (ясное дело, что ребенку пяти лет такие вопросы можно не задавать, но десяти – вполне возможно), может быть весьма разумно. Делается это для того, чтобы определить месторасположение будущих электроточек – выключателей, розеток

Суть заключается в том, чтобы их месторасположение не конфликтовало с расположением мебели в квартире, даже если вы затеете перестановку. Пусть какая-то розетка окажется за шкафом, но если вы вздумаете передвинуть мебель, она как раз пригодится для компьютерного стола или гладильной доски.

Устройство

Конструкция распределительной коробки представляет собой компактный контейнер, имеющий отверстия для ввода-вывода кабелей, со съёмной крышкой для доступа к контактам при проведении электросети. Внутренняя конструкция предусматривает несколько вариантов соединений проводников.

Пайка или сварка

При помощи паяльника (сварочного аппарата) и припоя обеспечивается контакт зачищенных от изоляции, скрученных и запаянных (приваренных) до монолитного состояния жил электропроводки. После остывания места соединения изолируются.

Достоинства:

• долговечность;
• надёжность.

Недостатки:

• обязательное наличие паяльника или сварочного аппарата;
• трудоёмкость процесса, сложного для выполнения не специалистом;
• неразборность соединения;
• со временем сопротивление в точке пайки растёт, приводя к потерям напряжения.

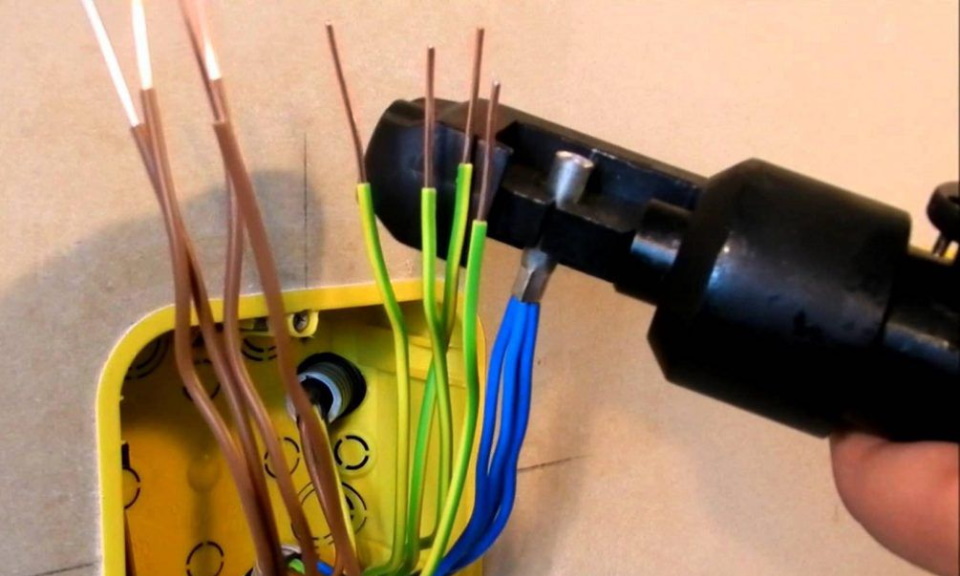

Опрессовка

Надёжное соединение проводников путём помещения в металлическую гильзу с последующим обжимом специальным инструментом с последующей изоляцией.

Достоинства:

• надёжность;
• невысокая цена гильз.

Недостатки:

• одноразовое использование гильзы;
• применение специального инструмента для опрессовки;
• сложность соединения медных и алюминиевых проводов;
• на монтаж уходит много времени.

Клеммные соединения

Используются в случаях, если материалы кабелей исключают непосредственное соединение. Несложный вариант, требующий применения только отвёртки и навыков затягивания болтов без усилий.

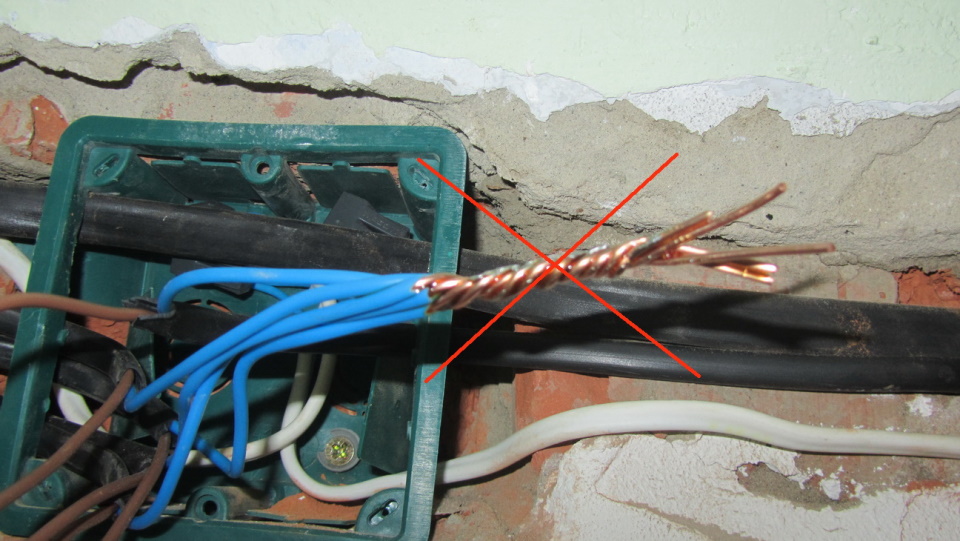

Возможные опасности при скрутке:

• рост сопротивления из-за недостаточного затягивания проводов;
• повышение тока в слабом контакте;
• нагрев участка слабого соединения и плавка изоляции;
• риск возгорания, короткого замыкания и поражения током.

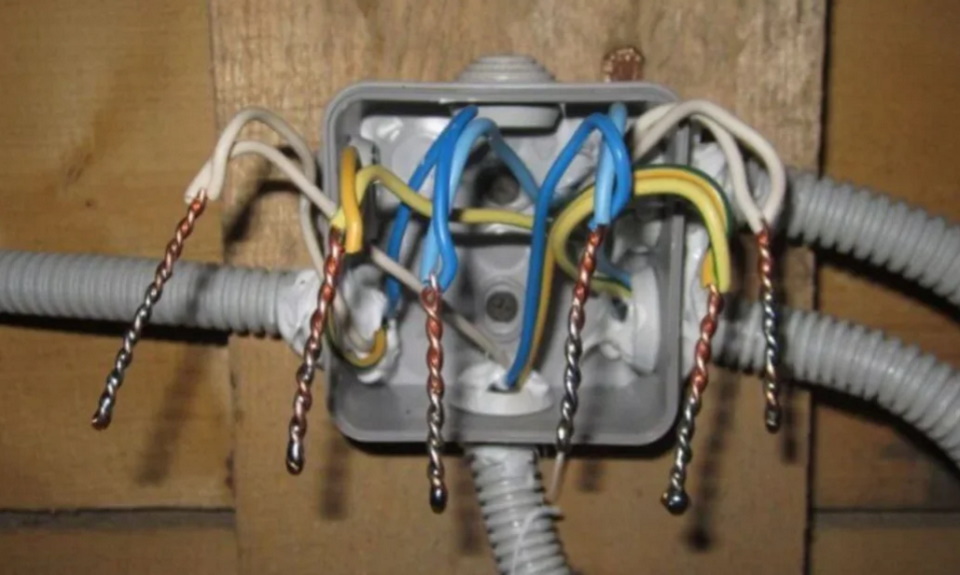

Однако мастера-электрики не отвергают вариант скручивания при выполнении кратковременной сети, во время ремонтных работ или тестирования линии.

Как правильно выполнить монтаж распределительной коробки наглядно представлено в видеобзоре:

Многофункциональный детектор MS — 258

Одним из наиболее востребованных приборов у профессиональных электриков и в бытовых условиях считается универсальный прибор MS – 258. Он включает в себя две основные функции, металлоискателя и индикатора скрытой проводки, стоит всего 250 — 300р. Его размеры и форма соизмеримы с авторучкой, удобно носить в кармане и пользоваться.

Многофункциональный детектор MS — 258

В качестве индикатора обнаружения металлов и проводки установлен светодиод, дублируется звуковым сигналом с регулятором уровня чувствительности. Электропитание обеспечивают две батареи 1,5В марки L 1154, точность обнаружения не менее 2см.

Удобство применения MS – 258 в простых органах управления, одна кнопка включения для всех режимов. Одним концом прибора обнаруживается металл, другим провода под напряжением.

Основные функции и характеристики Meet MS-158M

Внешний вид Meet MS-158M Прибор с большим количеством функций и хорошими характеристиками:

Функция	Величина параметров
Обнаружение поля от сети переменного тока	70 до 600 В
Мощные электромагнитные излучения	0,5 (мВт/см), может быть трубка телевизора, свч печ.
Обнаружение металлических элементов и определение трассы скрытой проводки по ЭМИ.	на глубине до 55 (мм)
проверка целостности цепи	сопротивлением от 0 до 50 (МОм)
фонарик	+
элементы питания	две «пальчиковые батарейки ААА» 1.5В
рабочие температуры	-10 до +50
вес	100 гр
габариты	170х32х30 мм
способ индикации	Световая и звуковая

Для обнаружения коробки или проводки в стене требуются обмотка, электронная схема и источник питания сборка и стыковка всех составляющих требует определенных знаний и практических навыков. Для одноразового использования этим заниматься не стоит, легче воспользоваться другими методами.

Методы которые не работают

Поиск проводов компасом

Хоть некоторые и рекомендуют данный метод, в реалии вы попросту не сможете создать нагрузкой в домашних условиях такую электромагнитную индукцию, чтобы обыкновенный компас среагировал на это, да еще и точно указал, что это электропроводка, а не обычная арматура. А если еще учесть несколько сантиметров штукатурки под которыми залегает кабель, то что это за чудо компас должен быть и сколько он будет стоить?

Смартфоны

Современные программы рассчитанные на всякого рода айфоны и другие гаджеты, хоть и уверяют, что с легкостью могут найти металлические предметы и реагировать на магнитные поля, следует все же воспринимать как дорогие игрушки, а не приборы способные найти скрытую проводку. И доверять им не стоит ни в коем случае.

Поиск проводки смартфоном — сканер Walabot DIY

Чтобы точно определить где залегает провод под штукатуркой, лучше воспользоваться недорогими приборами (Дятел, детектор MS 158), о которых говорится в статье Прибор для определения скрытой проводки, ну а профессионалы могут воспользоваться качественным инструментом Мультидетектором Hilti PS 38.

Ознакомиться и сравнить текущие цены на детекторы от разных производителей можно здесь.

Как сделать распаячную коробку.

Неисправности в распределительных коробках происходят из-за низкокачественного электромонтажа или в результате износа электропроводки. Особенно, часто это характерно для алюминиевой проводки. Признаками неисправностей коробок является:

• Искрение и подгорание скруток проводов с выделением характерного запаха от подгоревшей электроизоляции.
• Неработоспособность одной или нескольких электрических розеток в комнате, или не работающий светильник, люстра. Но не всегда в этом виновата коробка, а электропроводка. Подробнее об этом в этой статье.

Устранение неисправностей:

1. Если подгорели скрутки, при условии что позволяет длина проводов, откусываем, зачищаем и скручиваем заново вместе. Но лучше сделать надежное соединение при помощи клеммников.

   Если подгорела изоляция, но нет возможности укоротить провод, тогда оденьте сверху на него кембрик.

2. Если отгорел или отломался провод в коробке, тогда необходимо его нарастить по этой инструкции.
3. Если произошло короткое замыкание между фазой и нулевым или заземляющим проводником- разъедините провода и восстановите изоляцию на каждом из них при помощи кембрика или ХБ изоленты.

Похожие материалы:

• Монтаж распределительной коробки
• Видео урок № 4. Расцветка и правильное …
• Видео 23. Как распаять двух клавишный …
• Замена и как спрятать распределительную …

← Предыдущая страница

Следующая страница →

Добавить свой

1. Петр Иванович

   Май 11, 2014 в 09:45

   А как найти распаячную коробку, которая заклеена обоями и внешне невозможно определить ее место установки?

   Ответить

   Бывалый Электрик

   Май 11, 2014 в 11:13

   Простучите стену под потолком, там где будет коробка будет слышен глухой звук стучания по пустоте…

   Ответить

дачник

Июль 22, 2014 в 21:31

Здравствуйте! А как нарастить провод если лишь маленький кусочек торчит из распределительной коробки.

Ответить

Бывалый Электрик

Июль 22, 2014 в 22:17

Добрый вечер! Придется разбивать возле коробки, там наращивать провод или кабель и после тщательной изоляции замазывайте раствором, но только после отключения электричества. Когда будите разбивать, будьте аккуратны и не повредите другие провода или кабели.

Ответить
