Буровая установка своими руками: изготовление самодельного бура для бурения скважин

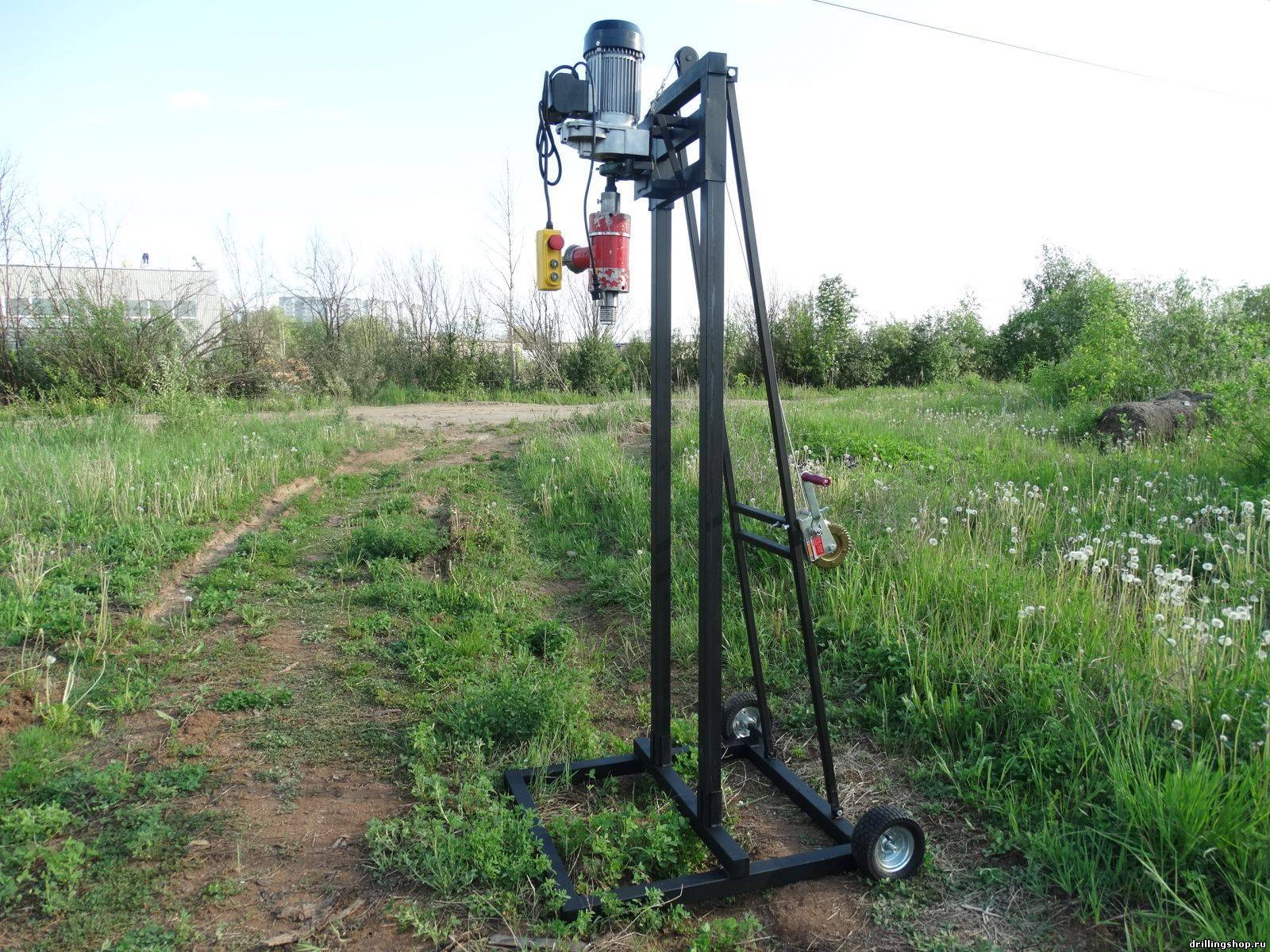

Самодельная МГБУ

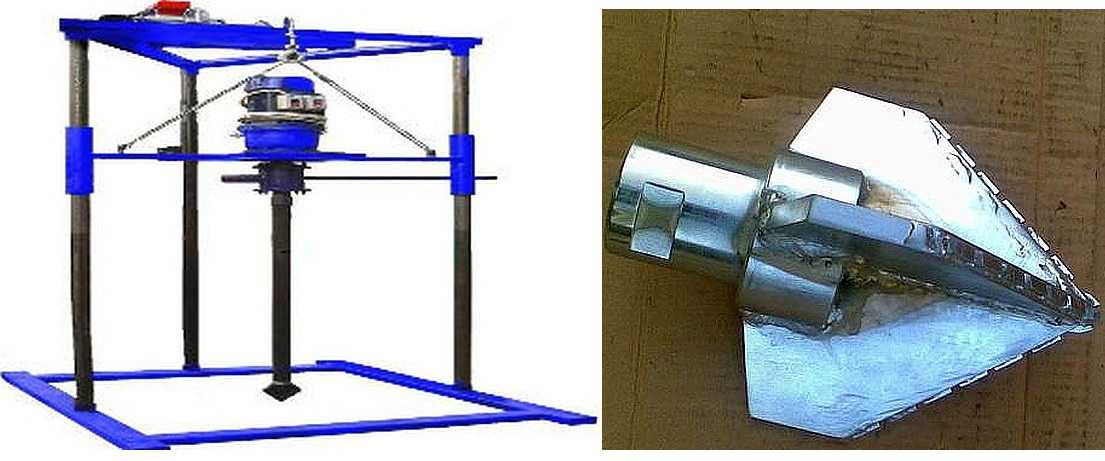

На этой схеме изображены основные рабочие узлы МГБУ, которую вы можете изготовить по нашим чертежам.

Чертеж буровой установки

Сборка буровой установки начинается с рамы. Стойки для рамы на буровую установку делают из трубы ДУ40, толщина стенки 4мм. «Крылья» для каретки-ползуна – из ДУ50, толщина 4мм. Если нет со стенкой 4мм, берите 3,5 мм.

Скачать чертежи для малогабаритной буровой установки можно по ссылкам ниже:

• Верхняя рама: chertyozh_1_verhnyaya_rama
• Нижняя рама: chertyozh_2_nizhnyaya_rama
• Ползун буровой: chertyozh_3_polzun
• Гильза-ползун: chertyozh_4_gilza_polzun
• Рама в сборе: chertyozh_5_rama_v_sbore
• Двигатель и ползун: chertyozh_6_dvigatel_i_polzun
• Узел А МГБУ: chertyozh_7_uzel_a

Вертлюг буровой, штанги и замки

Если решите заказать вертлюг, то потребуется найти токаря со станком на ЧПУ.

Для вертлюга и замков потребуется сталь:

• Замки – 45 сталь.
• Вертлюг – 40Х.

Скачать чертёж самодельного бурового вертлюга можно здесь: вертлюг для мгбу своими руками

Сэкономить на покупке готовых узлов можно, но на поиски мастера уйдёт много времени. Но оно того стоит — самодельные детали значительно дешевле, чем покупные. Для начала приобретайте детали на образцы. Токаря работают качественнее, когда у них на руках чертежи и шаблоны.

При наличии заводских образцов намного проще будет проверить качество работы. Например, если токарь сделал буровые штанги и замки, то берёте заводские и самодельные детали и привинчиваете их друг другу – проверяете качество резьбы. Совпадение должно быть 100%!

Не покупайте запчасти по доставке. Это нужно чтобы не купить брак – такое, к сожалению, случается. А главное – если заказывать доставку издалека, то можно прождать не один месяц.

Чертежи замков на МГБУ своими руками

Резьбу на буровых штангах советуем делать трапецию – она не хуже конусной. Но если потом заказывать токарям, то конусную резьбу сделать сложнее.Если делать или покупать замки на буровые штанги отдельно, то трубы для штанг берите простые шовные, если бурить не глубже 30 метров (толщиной 3,5 мм. и внутренний диаметр не меньше 40-ка мм). Но приваривать замки к трубам должен сварщик! В вертикальном бурении нагрузки большие.

Для бурения глубже 30 метров нужно брать только толстостенные трубы со стенкой от 5-6 мм. Тонкие штанги на большие глубины не годятся — их порвёт.

• Скачать замок на штангу № 1: chertyozh_zamok_na_shtangu_1
• Замок на штангу 2: chertyozh_zamok_na_shtangu_2

Буровая головка

Простой бур самостоятельно изготовить не сложно. Делается бур из обычной стали. Если решите сделать из легированной, то имейте в виду – приварить сложно! Нужен сварщик.

Чертеж буровой головки для скачивания: chertyozh_bur

Если в месте бурения много камней, тогда покупайте в фирмах буры, приспособленные для прочных грунтов. Чем выше цена, тем твёрже на бурах сплавы и прочнее сами буры.

Самодельная лебёдка и мотор – редуктор

При изготовлении мини буровой используется лебёдка «РА-1000». Можно взять и другую, но желательно, грузоподъёмностью не меньше 1 тонны (а лучше больше). Некоторые буровики ставят по две лебёдки, одну электрическую и вторую механическую. В случае клина буровой колонны очень помогает.

Для облегчения работы лучше купить и подключить два пульта: один реверс и ход двигателя, другой на лебёдку. Это сэкономит много сил.

Мотор — редуктор для бурения скважин для самодельной мини буровой потребуется на 60-70 оборотов в минуту, мощностью 2,2 кВт. Слабее не подойдёт.

Если использовать мощнее, то потребуется генератор, так как не получится подключаться к напряжению 220 Вольт. Если делаете гидробур своими руками, берите мотор — редуктор моделей: 3МП 31,5/3МП 40/3МП 50.

Разновидности аппаратов

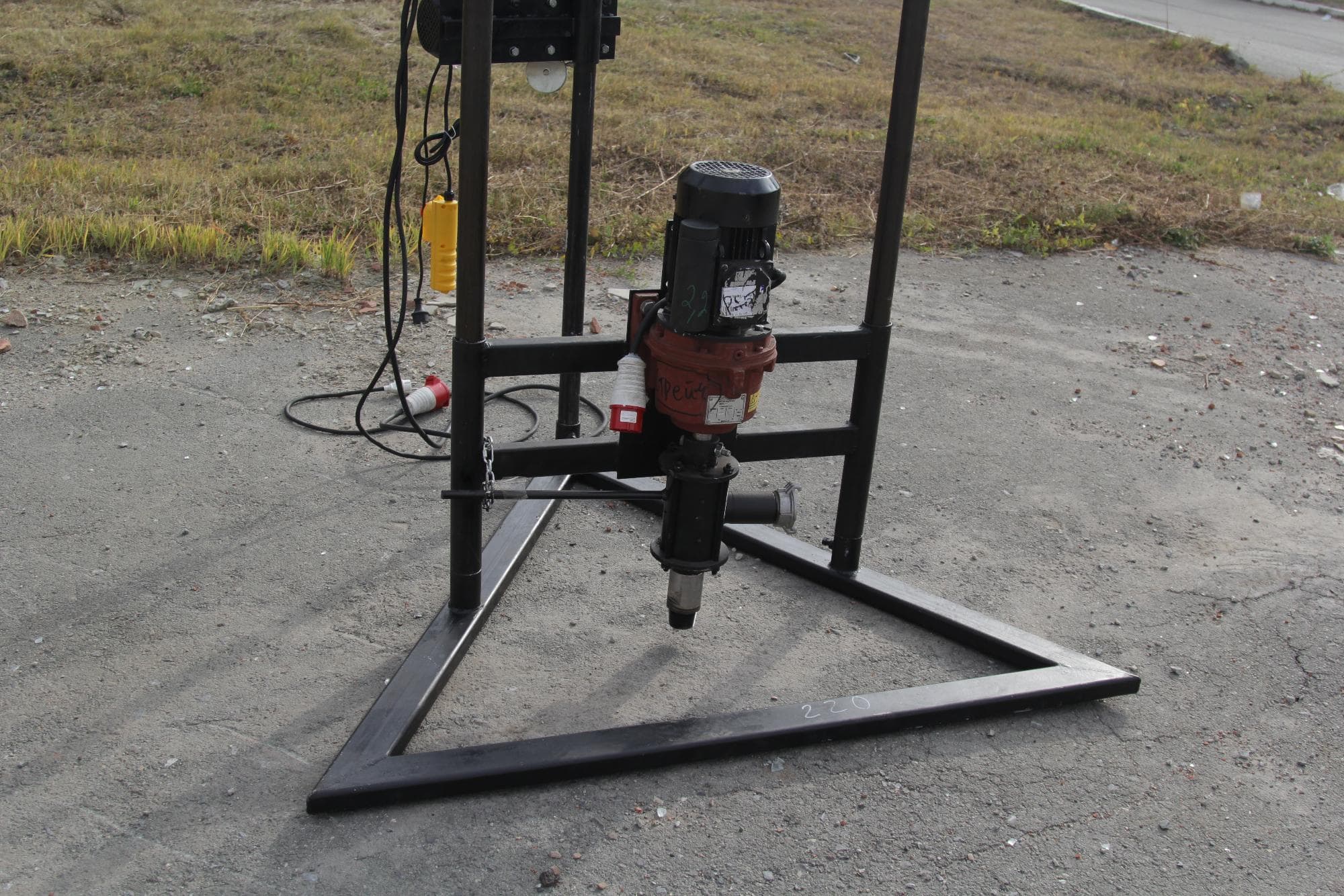

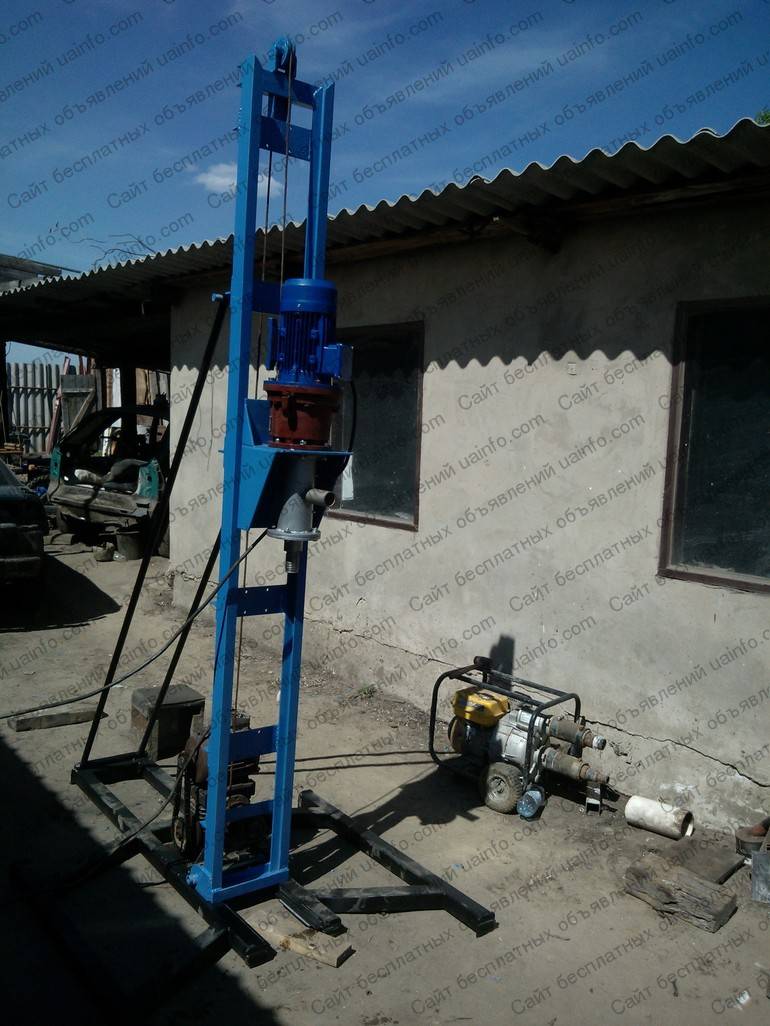

Малогабаритная буровая установка (МГБУ) может иметь разную конструкцию, что напрямую влияет на принцип ее работы. Принято выделять несколько видов аппаратов.

Буровая установка (МГБУ)

Шнекового типа

Шнековая буровая установка имеет рабочий инструмент в виде стержня с лопастями (шнек). Для проделывания отверстий небольшой глубины под свайный фундамент оборудование проводится в действие вручную. Если скважина имеет значительную глубину при бурении необходимо использовать мощный двигатель со значительным крутящим моментом.

При помощи шнекового оборудования частицы породы извлекаются из глубины без промывки. Это снижает эффективность работы установки, поэтому она подходит для бурения в грунтах невысокой плотности.

Ударно-канатная установка

Состоит из прочной рамы (чаще всего в виде треноги), а в качестве основного рабочего инструмента используется долото или желонка. Ударный механизм опускается вниз при помощи троса вручную или с применением мотора-редуктора.

Ударно-канатная установка

Роторная установка

Подразумевает вращательное бурение с подачей воды, которая вымывает частицы породы наружу. Оборудование данного типа может приводиться в действие вручную, например, для устройства винтовой сваи. Для устройства скважин со значительной глубиной применяется электрический привод.

Установка для роторного бурения

Простейшая МГБУ для ударно-канатного бурения

Самый доступный для самостоятельного производства вариант МГБУ – это аппарат для ударного бурения.

Конструктивно она состоит из:

• Разборной станины.
• Массивного долота, подвешиваемого на канате к верхушке станины.
• Блока и ворота для наматывания троса.

Станину можно собрать их старых стальных труб, уголков, швеллеров. Высотой её такова, чтобы при случае было удобно её транспортировать в разобранном виде. Но в то же время, следует учитывать, что с чем большей высоты падает груз, тем глубже он заглубляется в грунт. Отдельные элементы станины скрепляются между собой болтами в месте верхнего соединения. Низ станины также может для большей устойчивости обвязываться трубами или уголками.

Груз – долото, он же стакан, желонка, — можно сделать из обрезка толстостенной трубы с диаметром порядка 100-120мм. Главное здесь, чтобы этот рабочий узел был достаточно массивным. Самый подходящий вес, это 80-100кг. Поднимать более тяжёлый груз будет затруднительно даже двум-трём мужчинам, также неудобно транспортировать его. В нижнем торце долота-стакана вырезаются зазубрины, либо края её обтачиваются для облегчённого внедрения в почву.

Для подъёма груза можно применить ручной ворот, по типу деревенских колодцев, либо электромотор с понижающим редуктором. Идеально — оснастить машину и ручным, и электрическим подъёмником. Так её можно будет использовать на участках, куда не подведена электроэнергия. Там же, где есть возможность подключиться к электричеству, можно будет упростить и ускорить работу, задействовав электроподъёмник долота.

Особенности бурения канатно-ударной установкой

При помощи канатно-ударного типа оборудования создание автономного водоснабжения может выполняться как для технических, так и для бытовых целей. Главное, чтобы был подобран правильный чертеж. В наше время такой способ применяется и в условиях, где применение профессионального бурения невозможно. Поэтому оптимальным решением стало использовать вертлюг, который хорошо выполняет работу даже в сложных условиях грунтовых пород. Используя данную технологию есть возможность сделать скважины на воду глубиной от 70 до 250 метров. Посмотрите в сети особенности работы подобным механизмом в видео.

Малая установка канатно-ударного типа для сооружения скважин обязательно содержит вертлюг, его построить можно, используя чертеж. Положительными качествами сооружения скважины таким способом считаются:

• долговечность источника водообеспечения;
• присутствует возможность выполнять скважину любого диаметра, благодаря тому, что присутствует вертлюг;
• гарантирована герметичность любых соединений конструкции;

Из недостатков выделяют:

• длительный монтаж;
• на сыпучих грунтах отсутствует возможность создать глубокую скважину.

Выполнение подобного оборудования достаточно трудоемкое, но последовательность работы поможет добиться сооружения правильного типа.

Принцип работы канатно-буровой установки

Сразу оговоримся о важных качествах, которые должны быть соблюдены при реализации проекта, используя чертеж канатно-буровой установки, не забывая о габаритах, которые должен иметь вертлюг.

Принцип работы ударного инструмента заключается в помещении остроконечного тяжелого долото, которое активно разрушает грунтовую породу. Ударный механизм фиксируется крепким тросом, поднимать который будет мотор с достаточной потребляемой мощностью. Также в интернете вы можете найти видео инструкцию по выполнению скважин при помощи самодельного бура.

Установка для бурения скважин канатно-ударного типа достаточно сложное оборудование, но некоторые его элементы выполняются самостоятельно.

Выполняя любительскую буровую установку для домашнего использования, старайтесь не пренебрегать технологией изготовления, так как приспособление из-за халатности может скорее выйти из строя.

Живительная влага – это, пожалуй, один из важнейших ресурсов жизни на планете. Поэтому владельцы частных секторов, где отсутствует централизованное во…

Создание собственного источника чистой воды – один из главных этапов обустройства частного участка. Обычно задачи водообеспечения решаются путем создания скважины. Наиболее весомой статьей расходов такого мероприятия является оплата услуг специалистов, занимающихся бурением.

Однако при большом желании вы можете существенно сэкономить на выполнении такого мероприятия, собрав самодельную буровую установку и выполнив земляные работы собственными силами. Изготовление подобного агрегата потребует ощутимых трудовых и временных затрат, но все с лихвой окупится.

Существует несколько разновидностей самодельных буровых установок. Ознакомьтесь с ключевыми особенностями каждого существующего варианта, выберите наиболее подходящий для вашего случая тип установки и приступайте к сборке.

Рассматриваемые агрегаты классифицируются в соответствии с особенностями методов бурения скважин.

Так, при выполнении ударно-канатного бурения почва разрушается тяжелым грузом, привязанным к опорной раме, ребра которой в большинстве случаев соединены в пирамиду. Груз попросту поднимается вверх и бросается вниз столько раз, сколько требуется для создания углубления нужного размера.

Вращающиеся же буры одновременно более просты и сложны в обращении. Подобное оборудование требует гораздо меньших физических усилий со стороны исполнителя, но конструкция таких буровых установок более сложная – многие составные элементы системы попросту невозможно сделать своими руками без наличия специального оборудования и соответствующих навыков.

В итоге часть необходимых элементов приходится покупать либо же заказывать. Однако затраты на это все равно существенно ниже, если сравнивать со стоимостью установки фабричной сборки.

В целом же существует 4 основные разновидности буровых установок, а именно:

Ударно-канатная МГБУ

Ударно-канатная МГБУ

Распространенный вариант МГБУ для бурения скважин на воду своими руками это ударно канатная установка. Сделать ее сложнее, чем ручной шнековый бур, но зато ей можно пробурить глубокие скважины.

Кроме того, этими устройствами можно чистить обсадные трубы. Чего нельзя сказать про другие виды мини установок.

Ударная буровая установка для бурения скважин на питьевую воду, состоит из:

• подвешиваемого снаряда – желонки, в которую набирается грунт;
• каната;
• треноги, на которую подвешивается желонка;
• лебедки.

В простейшем варианте, подъем желонки осуществляется вручную при помощи лебедки. Однако это довольно тяжело, т.к. к весу патрона прибавляется вес извлекаемого грунта. Поэтому для облегчения процесса к ней подсоединяется электрический мотор и редуктор.

Работа установки

Принцип работы

Бурение скважин на воду своими руками при помощи таких МГБУ довольно прост:

• в земле делается заглубление шнековым буром;
• над отверстием устанавливается конструкция МГБУ;
• к канату прикрепляется желонка;
• снаряд вводится в отверстие и отпускается в свободное падение;
• достигнув дна, в патрон врезается в землю и в него набирается немного грунта;
• желонка поднимается на несколько метров и снова отпускается вниз;
• эта операция повторяется 3-4 раза, а затем она достается наверх, очищается от земли и снова сбрасывается в скважину.

Таким образом, процесс бурения очень простой, но занимает много времени. А если использовать ручную лебедку – физические трудозатраты также будут немаленькие.

Самостоятельное изготовление

Чтобы сделать самодельный бур для скважины потребуется такой инструмент и материалы:

• болгарка, сварка;
• дрель;
• металлическая труба диаметром 80-100мм и длиной 1,5-2 м;
• материал для каркаса треноги;
• лебедка.

 Как самому сделать бур для бурения скважин:

• Вначале изготавливается желонка, поскольку бурение скважин для воды своими руками происходит ударным методом, патрон должен быть тяжелым. Оптимальной, считается масса около 80-100 кг;
• в верхней части делается крепление для троса. Можно приварить металлическое кольцо, либо сбить края и просверлить отверстие – такой вариант более надежный;
• по бокам патрона делаются зацепы – чтобы была возможность достать желонку в случае обрыва троса;
• в низу трубы вырезаются зубья высотой 3-5 см и затачиваются;
• вдоль желонки прорезается окошко для очистки внутренностей от грунта.

Важный момент – желонка оснащается клапаном, который препятствует высыпанию грунта из трубы. Для этого требуется:

• металлический шар диаметром около 2/3 от внутреннего диаметра желонки;
• конусная воронка с внутренним диаметром чуть меньше, чем приготовленный шар.

Желонка

Делается клапан таким образом:

• воронка подгоняется так чтобы она плотно входила внутрь желонки, шар также должен плотно садиться в посадочное отверстие;
• она приваривается на высоте около 5-10 см от низа трубы.

Еще один вариант – использовать лепестковый клапан. В этом случае, вместо шара делается металлический круг, который крепится к внутренней части трубы при помощи пружины.

Изготовление треноги

Вообще, можно изготовить бур для неглубоких скважин и без треноги. В этом случае сам снаряд делается длинной до метра, чтобы было легче доставать его. Однако, такой подход довольно трудоемок, поэтому лучше сделать самодельный бур для скважины своими руками с лебедкой.

Для этого потребуется:

• металлическая профильная труба с сечением 40*40 мм;
• блочек;
• ворот для троса.

Из инструментов понадобится сварочный аппарат и болгарка.

Последовательность действий:

• вначале делается основание. Лучше всего делать его треугольной форы – так конструкция получится пирамидальной формы;
• основание должно быть устойчивым, поэтому длина стороны делается около 3-х метров;
• когда заготовки будут готовы, на них нужно подрезать края под углом. Для этого, они выкладываются треугольником на ровной поверхности, и размечаются;
• теперь делаются заготовки для ребер. Длины труб около 4-х метров будет достаточно;
• чтобы тренога получилась ровной, верхняя точка, в которой сходятся ребра, должна быть перпендикулярна центру основания;
• для этого, на плоскости отмечается центр основания и в нем устанавливается вертикальная подставка – она послужит ориентиром для сваривания ребер;
• когда каркас будет готов, вверху нужно установить блочек, а на одной из стенок вороток с тросом.

При желании, можно сделать бур для скважины своими руками разборным – для этого, вместо сварки используются болтовые соединения. Так будет гораздо удобнее, все таки, конструкция получается довольно массивной.

Виды бурильных установок

Для бурения скважин на воду своими руками применяется несколько видов установок. Их можно разделить по принципу действия:

1. Ударные.
2. Шнековые буры.
3. Роторные установки.

МГБУ – расшифровывается как малогабаритная бурильная установка применяются для бурения скважин под воду глубиной до 100 метров. Их большой плюс в компактности и легкости перемещения и установки. Поэтому МГБУ используются в тех случаях, когда нет возможности применить крупную технику.

Ударно канатные бурильные установки работают за счет массы снаряда. Когда он сбрасывается в скважину, земля разрушается за счет удара и набирается во внутрь трубы. Буровая установка для бурения скважин на основе ударной технологии довольно проста в изготовлении и эффективна.

Шнековые установки работают по принципу бура. За счет вращения, бур заглубляется в почву, а грунт выдается по лопастям. Эти МГБУ также довольно эффективны.

Виды самодельных канатно-ударных бурильных установок

При изготовлении буровой установки под канатно-ударное бурение есть два важных элемента: станина и стакан (патрон, желонка). Для самого простого варианта можно сделать станину из трех-четырех труб, которые соединяются над местом, где будет проходить бурение. Там крепят блок, через него перекидывают гибкий стальной трос. На конце троса привязан бурильный снаряд. Вот и вся конструкция. Приводится в действие эта «установка» мышечной силой — за трос тянут, потом резко опускают. Снаряд понемногу углубляется.

Для снижения физических нагрузок устанавливают лебедку, для еще большей автоматизации — мотор с редуктором, вращающим вал лебедки

При этом важно придумать систему, которая позволит освобождать вал лебедки и сбрасывать желонку

Рама-тренога не всегда удобна — она требует большой площади. Причем для устойчивости «ноги» должны находится на равном расстоянии от центра. Не помешают также перемычки между всеми опорами. Вот в этом случае буровая установка будет стоять надежно. Есть еще один вариант рамы — в виде буквы «Н» с телескопическими штангами (на фото ниже).

Вертикальная стойка тоже телескопическая. Она позволяет менять высоту, с которой сбрасывается снаряд. В остальном комплектация такая же.

Как работает буровая установка ударно-канатного бурения, сделанная своими руками из подручных материалов, смотрите в видео. Такую конструкцию точно повторить несложно.

https://youtube.com/watch?v=0N_KOvdK2xU

Подробнее о том, как пробить и обустроить скважину для воды описано тут.

Ход работы

Итак, как же сделать мотобур своими руками из бензопилы?

Подготовить бензопилу. В большинстве случаев используют советскую пилу «Штиль».

Шнек должен вращаться с небольшой скоростью. Нужно найти способ уменьшения оборотов, чтобы на выходе получалось столько, сколько необходимо для безопасной работы с мотобуром. Поэтому, для того, чтобы сделать мотобур своими руками, потребуется редуктор.

Клиноременной и червячный редукторы выполняют одинаковую роль, несмотря на конструктивные различия. Но в данном случае червячные предпочтительнее.

Примечание: КПД червячной передачи ниже, чем у клиноременной. Червячный редуктор нагревается быстрее, но его можно установить непосредственно на вал базового механизма. Никаких соединительных муфт или механических передач не понадобится.

Большая шестеренка редуктора клиноременной передачи должна приводить в движение шнек!

Вы разобрались с редуктором. Но где его взять? Лучше купить. В сети можно найти истории о смельчаках, которые, вооружившись болгаркой, отверткой и молотком, разбирают старые инструменты и извлекают из них редукторы. Тоже вариант, но ненадежный и варварский.

Редуктор и мотор бензопилы нужно скрепить. На этом этапе вам может понадобиться помощь слесаря. Обычно растачивается втулка необходимого диаметра – она и служит соединительным звеном.

Нужен дополнительный крепеж. Его нигде не купишь. Это ручная работа, к каждому устройству крепление подбирается индивидуально.

Осталось подобрать бур и ножи к нему. Бур и шнек должны совпадать по направлению вращения, если устройство сборное. Самые популярные – «Тоннар», «Мора», «Хитачи». Стоимость обычно не превышает 5000 р.

Китайские лопаются, отваливаются, трескаются и их не всегда можно восстановить с помощью сварки.

Самодельным мотоинструментом можно пробурить скважину с максимальным диаметром 150 мм. Что, как и чем бурить, лучше всего подскажет практика. Каждый выбирает для себя оптимальный вариант эксплуатации.

Надежность конструкции – залог удобства пользования

Чтобы установка для бурения скважин на воду была основательной и устойчивой, придется купить некоторые элементы, изготовленные заводским способом. Это:

• Вертлюг – он служит передающим элементом от мотора к буру и для подачи бурильного раствора. Конструкция не отличается сложностью, однако качественнее и прочнее, изготовленная в промышленных условиях.
• Буровая штанга (заводские крепче держатся) выбирается от типа бурения скважин под воду. Система бывает круглого и 6-тигранного сечения. Нельзя забывать о том, что штанга опускается в шурф и требует наращивания в процессе углубления. Закрепляются элементы наращивания специальными замками в форме конуса или муфтой с закрепителем.
• редуктор;
• мотопомпа с рукавом;
• шланги для подачи раствора (промывка шурфа – обязательный элемент всего процесса).

А вот рама для всей системы может быть изготовлена самостоятельно, как и чертежи. Для МГБУ канатно-ударного типа чертеж не потребуется, но для шнековой бурильной установки лучше заранее просчитать и отметить вес, размер длины отрезков и прочие элементы.  Как сделать буровую установку на воду уже известно, а вот какую именно: канатно-ударную, шнековую или другую – выбирать только хозяину. Все зависит от тяжести грунта, глубины залегания водоносного слоя, риска встречи с плывунами и других особенностей.

https://youtube.com/watch?v=RXPI2sLckSQ

Стоит ли самому делать конструкцию или обратиться в фирму

Какими бывают буры

Собирая установки для бурения скважин, могут применять разные виды буров. А именно:

• ложковые;
• змеевиковые;
• долотовые.

Кратко изучим особенности каждого из них:

1. Ложковые буры. Служат для бурения водяных скважин на участках, где земля пластичная и достаточно мягкая. Для изготовления бура применяется стабильная труба. При этом по всей длине трубы обязательно предусмотрена специальная прорезь. Размер зазора варьируется от 10 до 15 мм. Внешне выглядит как ложка. Отсюда и название. Кромка слева на прорези рыхлит землю. А правая кромка — это поперечный выступ. Он позволяет ограничить объём грунта, который поступает в снаряд. В процессе вращения с помощью резца бура срезается определённая часть грунта. Эта земля поступает в полость трубы и извлекается наружу.
2. Змеевиковые. Их используют в тех случаях, когда нужно пробурить скважину в твёрдом грунте. Это металлический патрубок, дополненный лопастями. Все лопасти представлены в виде ласточкиного хвоста. По принципу действия напоминает обычный штопор для открывания бутылок.
3. Долотовые. Это стальная труба, имеющая сплошное сечение. На наконечнике имеется режущая головка, дополненная наклонными гранями. В зависимости от грунта, угол заточки меняется. Если грунт твёрдый, тогда угол будет составлять от 110 до 125 градусов. Для мягкой земли достаточно бура с заточкой граней под углом 30-70 градусов.

Как глубоко находится питьевая вода

Это главный вопрос, который ставит домовладелец при организации водоснабжения жилища. Точный ответ на него может дать лишь геологическая разведка дачного участка, проведенная в последние годы. Чтобы в этом убедиться, стоит изучить схему размещения водоносных слоев в толще земли.

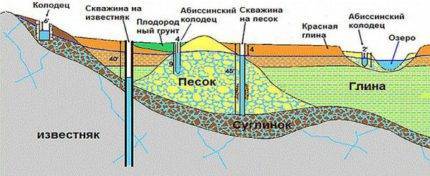

Как видите, вода располагается на разных горизонтах, между которыми пролегают непроницаемые породы – плотный суглинок, известняк и глина. Для определения подходящего слоя предлагаем немного расшифровать представленную схему:

1. Ближе всего к поверхности залегают воды, попадающие в грунт благодаря осадкам – так называемая верховодка. В некоторых местах она начинается с глубины 0,4—0,8 м и продолжается вплоть до 20 м. Как правило, это грязная и плохо отфильтрованная вода, содержащая вредные примеси.
2. На глубинах до 30 м располагаются более чистые грунтовые воды, чей запас тоже подпитывается осадками. Большинство домашних колодцев вырывается именно до этого горизонта (его верхняя граница может находиться на расстоянии 5—8 м от поверхности). Перед употреблением в пищу эта вода подлежит обязательному фильтрованию.
3. Подземные водяные скопления, находящиеся в песчаной прослойке, прошли хорошую природную фильтрацию и годятся для питьевого водоснабжения. Если вы хотите сделать скважину своими руками, то потребуется достичь этого горизонта.
4. Наиболее чистая вода располагается в пустотах известняка на глубине 80—100 м, что недостижимо с помощью кустарных способов бурения. Поскольку артезианская вода находится под давлением, после пробивки скважины поток самостоятельно поднимается до уровня земли, а то и выплескивается наружу.

Расположение источника автономного водоснабжения

Когда мы разобрались, между какими пластами находится подходящий горизонт, нужно определить место для будущего источника водоснабжения. Мы не станем говорить о сомнительных вариантах наподобие биолокации рамкой либо рогаткой из лозы, а дадим ряд простых советов:

• узнайте все о соседских колодцах и скважинах: их глубину, качество воды и местонахождение;
• максимально отступите от очагов загрязнения – септиков, уличных туалетов и скотного двора;
• заметьте: скважины не бурят на возвышенности, для этого лучше выбрать низину.

В любом случае вам необходимо запастись терпением. Вполне вероятно, что с первого раза добыть питьевую воду не удастся и понадобится делать несколько попыток.

Стоит ли самому делать конструкцию или обратиться в фирму

Безусловно, применение самодельных изобретений имеет положительные стороны. Например, можно значительно сэкономить средства при изготовлении собственного источника. Также существует множество простых чертежей и схем, как сделать бурильный инструмент. Однако у всего этого есть очевидный минус – невозможно вырыть источник на большую глубину.

Читать также: Твердость меди и алюминия

Поэтому если вода на участке залегает глубоко, то лучше обратиться в специализированную фирму. Возможно, она будет использовать гидравлические установки. В этом случае следует будет продумать все до мелочей:

• Найти точное место с водой.
• Сразу определить место для отработки.
• Обговорить стоимость работ.
• Установить сроки работы и прочее.

В любом из вариантов наш материал должен вам помочь в этом нелегком деле.

Технология сборки МГБУ (малогабаритной буровой установки)

Итак, рабочий механизм буровой установки подготовлен, теперь можно приступать непосредственно к сборке всей конструкции. Учтите, что вам понадобятся некоторые инструменты для работы: электродрель, болгарка, сварочный аппарат, а также оцинкованная труба, сгон и крест сантехнический. Рассмотрим процесс сборки конструкции пошагово:

Подготавливаем отрезки трубы для создания основы бурильной установки. Их нужно будет крепить в сгон и крест. На концах отрезков труб нарежьте резьбу вглубь на пару сантиметров.

Детали буровой установки

• К торцам металлических отрезков приварите предварительно заостренные пластины из металла (подобная установка позволит осуществлять непрерывную подачу воды).
• Чтобы в установку осуществлялась подача воды, к одному из отрезков креста подсоедините насосный шланг.
• Подсоединяем подготовленные детали к резьбовым соединениям. К нижней части основной трубы привариваем металлический отрезок с наконечником.
• Приступаем к сбору основы установки из квадратного профиля. Металлические опоры соединяем с основной стойкой посредством сварки.
• К профилю крепим двигатель и платформу. Сам профиль должен быть прикреплен к основной стойке таким образом, чтобы он свободно по ней перемещался.

Совет

Выбирая подходящий электродвигатель, особое внимание обратите на показатель мощности устройства: для комфортной и эффективной работы будет достаточно 0,5 лошадиной силы.

• Мощность двигателя будет регулироваться при помощи редуктора, к валу которого нужно прикрепить фланец. К нему крепим еще один, а между фланцами прокладываем резиновую шайбу.
• Осталось осуществить последний шаг – проверить подачу воды. Она должна происходить бесперебойно.

На этом мы заканчиваем рассмотрение технологии создания в домашних условиях буровой установки для подачи воды. Желаем удачи!

Типы скважин

Перед началом буровых работ следует изучить состав грунта на участке, чтобы хотя бы примерно представить свою будущую скважину.

В зависимости от особенностей пролегания водоносного слоя различают три вида скважин:

• абиссинский колодец;
• фильтровая скважина;
• артезианская скважина.

Абиссинский колодец (или скважина-игла) может быть устроен практически повсеместно. Пробивают его там, где водоносный слой залегает относительно близко к поверхности и приурочен к пескам.

Для ее бурения используют технологию забивки, которая не подходит для сооружения скважин других видов. Все работы обычно можно выполнить в течение одного рабочего дня.

Эта схема позволяет изучить особенности устройства различных скважин, чтобы лучше понять технологию их бурения и выбрать подходящий метод (кликните для увеличения)

Но дебит таких скважин невелик. Чтобы обеспечить дом и участок достаточным количеством воды, иногда имеет смысл сделать две такие скважины на участке. Компактные размеры оборудования позволяют без особых проблем устроить такую скважину прямо в подвале.

Обычно это песчаные грунты, которые хорошо поддаются бурению. Глубина фильтровой скважины обычно варьируется в пределах 20-30 метров.

На этой схеме наглядно представлено устройство фильтровой скважины. В нижней ее части необходимо установить фильтр, чтобы предотвратить попадание песка и ила в воду

Работы при хорошем раскладе отнимут два-три дня. Фильтровая скважина нуждается в хорошем обслуживании, поскольку постоянное присутствие в воде частичек песка и ила может вызвать заиливание или запесочивание.

Обычный срок эксплуатации такой скважины может составлять 10-20 лет. Срок может быть больше или меньше в зависимости от качества бурения скважины и ее дальнейшего обслуживания.

Артезианские скважины, они же скважины “на известняк”, самые надежные, поскольку водонос приурочен к коренным отложениям. Воду вмещают многочисленные трещины скальной породы.

Заиливание такой скважине обычно не грозит, а дебит может достигать примерно 100 куб.м/ч. Но и глубина, на которую предстоит провести бурение, обычно оказывается более чем солидной – от 20 до 120 метров.

• Скважину глубиной 10 – 15 м можно пробурить без привлечения буровиков и техники, используя несложный буровой инструмент.
• Вручную без проблем бурятся осадочные несвязные и пластичные породы. К первым относятся пески разной крупности, щебень, дресва, гравий, ко вторым – суглинки с супесями.
• Механизация ручного бурения позволяет значительно повысить темпы выполнения буровых работ. Ускорят процесс двигатели и подъемные устройства.
• Для бурения грунтов, различающихся по физико-механическим свойствам, потребуется разные снаряды и технологии. Чаще всего для устройства одной выработки применяется несколько буровых способов в комплексе.

Разумеется, бурить такие скважины сложнее, а времени и материалов на выполнение работ уйдет значительно больше. Профессиональная бригада может справиться с работами дней за 5-10. А вот если мы бурим скважину на участке своими руками, может понадобиться и несколько недель, и даже месяц или два.

Но усилия стоят того, ведь артезианские скважины могут без проблем прослужить полвека, а то и больше. Да и дебит такой скважины позволяет снабжать водой не только один дом, но и небольшой поселок. Только для устройства подобной выработки не подходят ручные методы бурения.

Физико-механические свойства грунтов также имеют большое значение при выборе метода бурения.

В ходе работ может понадобиться пройти самые различные пласты, например:

• влажный песок, который поддается бурению практически любым способом относительно легко;
• водонасыщенный песок, извлечь который из ствола можно только с помощью желонки;
• крупнообломочные породы (гравийные и галечниковые отложения с песчаными и глинистыми заполнителями), бурят которые желонкой или стаканом в зависимости от заполнителя;
• плывун, представляющий собой мелкодисперсный песок, перенасыщенный водой, вычерпать его можно только желонкой;
• суглинок, т.е. песок с обильными включениями глины, пластичный, хорошо поддающийся бурению шнеком или колонковым стаканом грунт;
• глина, пластичная порода, с бурением которого справится шнек или стакан.

Как узнать, какие грунты залегают под поверхностью, и на какой глубине находится водоносный слой? Конечно, можно заказать геологические исследования грунта, но это процедура не безвозмездная.

Бурение новой скважины на небольшом расстоянии от уже существующего сооружения может и не пойти по точно такому же сценарию, но скорее всего, будет очень похожим.

Поговорим о технологии

Есть несколько основных типов бурения применимых в нашем случае. Это канатно-ударное бурение и вращательное бурение. Небольшие установки вращательного бурения с промывкой изначально более сложны и нормально бурят только очень мягкий грунт, проверено практикой.

Если хочется большего, то продеться соблюсти следующие условия:

• вес в рабочем состоянии не менее 1500 кг
• реализация на гидравлике
• телескопическая мачта около 5 метров

Из минусов: сложность в реализации, затратность, меньшая мобильность. Из плюсов: возможность проводить работы под углом.

С ударным бурением все намного проще. Сама технология появилась еще 3000 лет назад в Китае и смысл ее в следующем. В скважину сбрасывается тяжелое, остроконечное долото разрушающее  породу. Долото закреплено на тросе, для подъема которого, как вы уже догадались, можно использовать любой двигатель достаточной мощности.

Пример реализации буровой канатно ударного типа

В этом случае самодельный буровой станок получается достаточно компактным, надежным и имеет большой запас прочности при всей своей простоте. Работу вполне можно выполнять самостоятельно, но мы рекомендуем пригласить напарника. Иногда, при доставании грунта из бура лучше будет работать вдвоем. Глубина, как показала практика, может быть достаточно большой для бурения на воду, на простых грунтах более 100 метров. Технология очень проста и не требует никаких дополнительных расходов на помпы, буровой раствор и т.д.

Бросил бур – выбил грунт. За один удар может набираться до метра грунта, но обычно это 20 — 40 см. По срокам, работа над 40 метровой скважиной занимает около 7 дней.

Самодельная малогабаритная буровая установка состоит из элементов, часть из которых можно создать собственноручно. Для этого достаточно болгарки, сварочного аппарат, дрели и набора инструментов. Но наиболее важные элементы, такие как вертлюг и замки буровой штанги, изготавливаются на высокоточных станках, поэтому покупать их все же придется.
