Сборка распределительного электрического щитка для квартиры

Компоненты электрического щита

Распределительный щит состоит из множества устройств. Для надежной эксплуатации домашней электросети и защиты бытовых приборов, необходимо использовать автоматические выключатели, УЗО и диффавтоматы, реле контроля напряжения, шины и многое другое.

Автоматические выключатели

Приборы для автоматической защиты линии, которая к ним подключена. Они разрывают цель электропитания в том случае, если значение тока в линии значительно выше номинального параметра. Также предусмотрена защита от нагрева кабеля.

УЗО и диффавтоматы

Устройство защитного отключения (УЗО) отключает нагрузку, если появляются токи утечки. От них, в первую очередь, может пострадать человек. Также утечка негативно влияет на проводку, в результате чего провода могут нагреваться и возгорать.

Дифференциальный автомат — защищает от коротких замыканий, перегрузок, а также утечек тока. Его часто применяют вместо сочетания пары УЗО и обычного автомата. Главным преимуществом является защита от КЗ.

Реле контроля напряжения

Прибор используется для измерения входящего напряжения и поддержания заданного показателя. В случае резких скачков в сети, устройство отключает подачу электричества. Электрическая цепь замыкается только после восстановления показателя и выдержки времени. Основное назначение — защита электроприборов от скачков напряжения.

Шины заземления и зануления

Шины для заземления и нуля используют для удобства монтажа, а также соответствия щитка всем правилам ГОСТа и ПУЭ. Число DIN реек зависит от количества автоматов и других модулей, поэтому необходимо заранее составить схему монтажа.

Гребенчатая шина

Используется вместо перемычек из кабеля, которые раньше самостоятельно делались электриками. Гребенка выглядит как цельная пластина с торчащими зубьями и предназначена для подключения автоматов, стоящих в одном ряду.

Прочее оборудование

В качестве дополнительного оборудования в распределительном щитке используют модульные контакторы, выключатели нагрузки, розетки на DIN рейку, таймеры и многое другое. Остальные приборы увеличивают удобство управления сетью электропитания.

Установка и подключение

Этапы установки

Все устройство, которые монтируют в электрический щиток, обладают унифицированными размерами, что значительно облегчает установку. Для главного крепления можно использовать DIN-рейку, которая сделана в виде металлического профиля. Посадочные места измеряют модулями. Эта единица соответствуют 1 единице места, которое занимает одноплюсный выключатель автоматического действия.

При расчете мест, которые будут использованы в щитке, следует учесть, что 2 модуля – это один двухполюсный автомат, а 3 модуля – один трехполюсный. При установке однофазного УЗО потребуется 2 модуля, а для трехфазного четыре. В один модуль вмещается один клемник, а для электрического счетчика может потребоваться от 6 до 8 модулей (все зависит от конструкции).

Для начала устанавливают вводное устройство для защиты в автоматическом режиме. После этого схема расключения кабеля может быть выполнена в двух вариантах:

1. В линейной схеме все УЗО располагаются после вводного автомата, а после автоматические выключатели. В таком случае на линии будет трудно найти появившуюся неисправность.
2. По групповой схеме сначала устанавливаем общее УЗО для группы, а уже после автоматы. В таком случае при аварии будет отключена одна группа, а остальные будут работать в обычном режиме.

Установку приборов проводят по общим правилам:

• Провода внутри и на входе щитка должны быть одинакового сечения.
• Каждый прибор должен быть размещен так, чтобы сверху был вход, а снизу выход.
• Зажимать многожильные провода можно при помощи наконечников НШВИ.
• Чтобы соединить в одной клемме два провода, воспользуйтесь наконечниками, которые предназначены для двух проводов.

Подключение проводов и кабелей в щитке

Для начала нужно снять изоляцию с жил. После этого можно начать соединять провода между собой. Если вы используете многожильные проводники, то будет удобно сделать все наконечниками с нужным вам сечением, опрессовка которых проводится пресс-клещами.

Технология расключения кабеля намного проще благодаря использованию специальных шин. У них есть плоские контакты, которые выглядят как штыри, которые соединяются с контактами. Эти гребенки выпускают не для всех типов приборов и не подойдут к другим моделям из-за другого шага штырей. Из-за этого  рекомендовано покупать единый набор и от одного производителя, чтобы в дальнейшем упростить себе работу.

Лишние провода срезают, и оставляют лишь нужное для подключения. При расключения нужно строго соблюдать цветовую маркировку, которая соответствует разным жилам и проводникам. При выполнении подключений с нарушениями вы можете создать все условия для короткого замыкания, возгорания или пробоя проводников.

Создаем схему

Итак, линии проложены, кабеля размечены и их концы висят возле бокса. Но время сборки электрического щита еще не наступило. Перед монтажом нужно создать схему подключения автоматов, нулевых кабелей, заземления, счетчика, иначе вы запутаетесь и что-то присоедините не туда.

При составлении схемы подключения старайтесь компоновать автоматы по логическому принципу. Размещайте их не хаотически, а покомнатно. К примеру, сверху поставьте автоматы на освещение, а снизу – на розетки. Соседние комнаты должны быть рядом на автоматах, чтобы не запутаться. Продумайте, как именно вы будете размещать все устройства на рейке, составьте оптимальную схему, посчитайте, чтобы концов проводов хватило все соединить. Не надо торопиться. Планирование – залог долгой и беспроблемной работы.

Установка

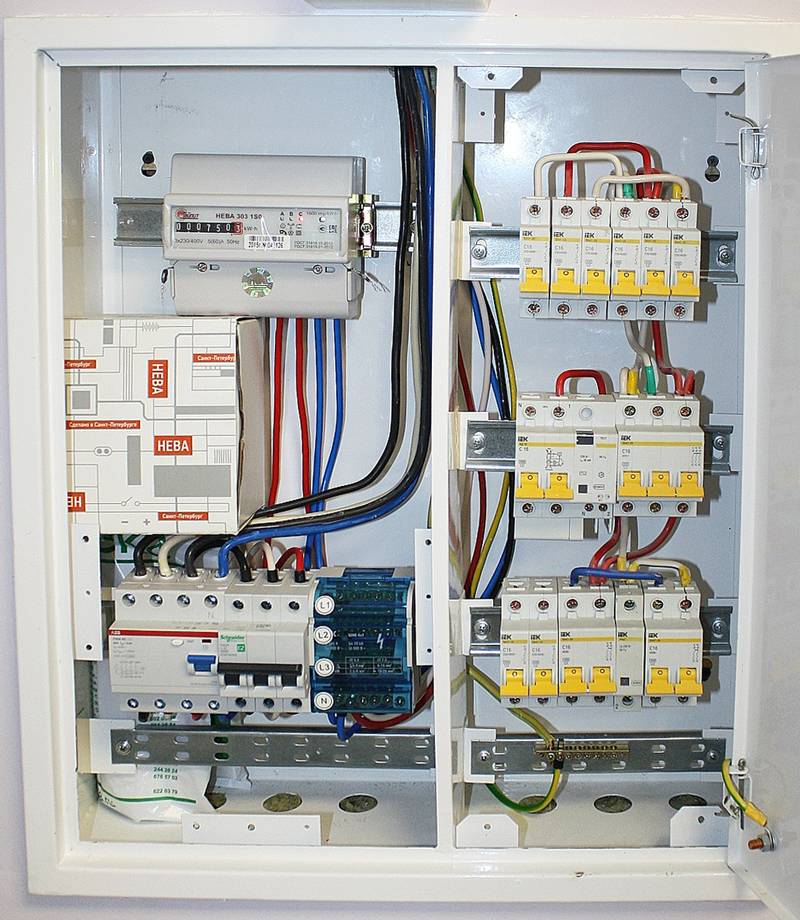

Когда нарисована схема, куплены все комплектующие, выбираем тип шкафчика: навесной или встраиваемый.

Будет сделан он из металла или пластика – принципиальной разницы при монтаже нет:

1. Процесс монтажа начинается с закрепления шкафчика будущего электрощита на стену, или установка его в нишу.
2. Далее, необходимо завести в него все провода, подающее напряжения, и те, которые пойдут в различные комнаты к устройствам потребителям.
3. Проводим зачистку жил проводов для подключения их к клеммам. На этом этапе желательно пометить маркером назначение проводов. Некоторые предпочитают использовать кабельные наконечники при монтаже. Такие наконечники хороши в случае использования многожильного провода. Для их применения понадобится специальный инструмент. Правда в некоторых случаях, можно обойтись пассатижами.
4. Закрепляем в шкафчике DIN-рейку. Для крепления подойдут саморезы. На линейку будет крепиться аппаратура.
5. Крепим на рейке всю необходимую аппаратуру. Счетчик электрики можно крепить на этой линейке, или на другом выделенном месте. Обозначьте маркером устройства.
6. Производим установку заземляющей и нулевой шины.
7. Во многих случаях возникает потребность установки клеммных колодок.
8. Подготовьте соединительные провода, для монтажа аппаратуру в щитке.
9. Проведите соединения приготовленными проводами аппаратуры, руководствуясь нарисованной схемы. При соединении помните, на автоматические выключатели подающее напряжение должно поступать сверху. Не забывайте маркировать провода.
10. Пригласите представителя с энергосбытовой организации для проверки и пломбировки счетчика.

Монтаж электрощита в квартире лучше проводить в месте, близком к входу подающего кабеля. К нему должен всегда быть быстрый доступ. Его нельзя заслонять различными предметами мебели. Помните о пожарной безопасности.

Для монтажа навесного шкафа, лучше брать пластмассовый корпус. Для встраиваемого – металлический. У него дверца будет заподлицо со стенкой.

При замене щитка в старой квартире, лучше поменять и проводку. Электрические провода, со временем могут терять свою изоляцию. Она трескается и становится хрупкой. Это может впоследствии привести к проблемам.

Этапы и правила сборки своими руками

Перед началом сборки электрощитка своими руками 220 В или 380 В необходимо создать все условия для комфортной работы. Необходимо проверить наличие инструмента и полного комплекта оборудования, крепежа, кабельной продукции. Подготовить фонарь с заряженным элементом питания. Нужно проверить схему и определить соответствие картинки с выведенными проводами.

Работы по монтажу щита распределяются на несколько этапов:

• Предварительные работы. Это все операции по непосредственной подготовке к установке электрощита. Для этого:
  • Вынимаются пробки, просверливаются добавочные отверстия (по необходимости).
  • Демонтируется дверь и стеновые панели, которые будут мешать. Устанавливаются все рейки и клеммник.
  • Прикручиваются петли для монтажа.
• Далее прикидывается соответствие шкафа подготовленному месту. В целях удобства монтажа все приспособления, которые можно установить, монтируются на свои места, потому что в подвешенном ящике производить такие работы неудобно.
• Подгонка отходящих проводов. Перед установкой щита надо проверить соответствие их количества и промерить необходимую длину. Оставляется небольшой запас и лишнее обрезается. Заводит их обычно снизу, но при большом количестве часть проводов можно просунуть и сверху.
• Потом снимается внешняя изоляция. На провода предварительно можно нанести дополнительную маркировку цветным скотчем. Это позволит избежать ошибок в фазировке.
• Перед монтажом ящика заводятся провода, включая ввод. Распределить их необходимо в том порядке, в каком они будут подключаться.
• Затем шкаф устанавливается в постоянное положение. Крепление всего оснащения производится в строгом соответствии со схемой.
• Первоначально устанавливается вводное оборудование, затем счётчик, УЗО с автоматами и групповые выключатели.

Подсоединять кабели необходимо по порядку. С какой стороны это делать значения не имеет. Нужно соблюдать некоторые правила:

• Все провода при монтаже электрощитка своими руками укладываются горизонтально и вертикально.
• Изгибы — под углом 90 градусов.
• Жилы оголяются примерно на 10 миллиметров.
• На гибкий провод обжимают наконечники.
• Все соединения плотно протягиваются.
• По неписаным правилам ввод подключается сверху, потребители снизу.
• Не зачищенные области проводов не должны зажиматься в клеммниках.
• Для удобства монтажа и последующей эксплуатации группы проводов нужно собрать в жгуты и зафиксировать пластмассовыми хомутами.

Подключение питания на вводное устройство производится после полного снятия напряжения и проверки индикатором. Жилы крепко протягиваются на клеммах. Если есть земли контакт подключается на отдельный клеммник. После вводного автомата подсоединяется устройство учёта и далее по группам.

На заключительном этапе сборки электрических щитов необходимо визуально проверить правильность всех подключений, отсутствие лишних проводов и качество контактов, подёргав их рукой. После этого подаётся питание поочерёдно на каждую группу. Тестирование УЗО производится путём нажатия на кнопку и проверки отсутствия питания в соответствующей группе. Если не выявлено проблем или после их устранения и повторной проверки, все снятые детали возвращаются на место и производится включение напряжения на полную нагрузку.

Правильный монтаж и подбор соответствующих комплектующих гарантирует безаварийную эксплуатацию энергосистемы жилья. От этого зависит не только комфортное проживание, но и сохранность здоровья, а то и жизни человека.

https://youtube.com/watch?v=k9VgPEsrdUk

Выбор места монтажа щитка

Электрический щиток (ЩК – щит квартирный) устанавливают на вводе электрического кабеля в квартиру, как правило, в прихожей или тамбуре, чтобы длина кабеля для подключения к общей линии была минимальной. Назначение ЩК – защита системы электроснабжения от коротких замыканий и перегрузок, управление группами линий питания и учёт потребления электроэнергии.

Щитки старого образца имели открытое исполнение, вынуждавшее в целях безопасности располагать их как можно выше. Современные распределительные щиты размещают в прочных, запирающихся на замок корпусах (мини-боксах), поэтому устанавливают их на высоте, удобной для пользования автоматами и снятия показаний счётчика – от 170 до 175 см.

В частном доме расположение щитка проектируют в зависимости от места и способа подключения системы электроснабжения жилья к питающему кабелю.

Место установки ЩК должно отвечать следующим требованиям:

• достаточный уровень освещённости и вентиляции (естественных);
• лёгкий доступ;
• удалённость от мест хранения пожароопасных материалов.

Группы потребителей – как распределить по правилам

Поступающее в дом электричество правильно распределяют между потребителями. Существуют правила, при соблюдении которых можно собирать электрический щиток своими руками:

1. Все потребители мощностью 2 кВт и выше выделяем в отдельные группы. На каждую ставим автомат, рассчитанный на определенную нагрузку.
2. Для стиральной и посудомоечной машины, кондиционера, других приборов с невысокой мощностью нужны автоматические выключатели на 16 А. Подключаем кабелем сечением 2,5 мм2.
3. Более мощные приборы подключаем через автомат на 20 А или 32 А. Берем кабель большего сечения: 4 мм2 или 6 мм2.
4. Линии к розеткам делаем отдельно на каждую комнату, применяя трехжильный кабель 2,5 мм2. В распределительной коробке делаем ответветвления к розеткам.
5. Для линий освещения используем кабель 1,5 мм2, каждую защищаем автоматом 10 А. проводим отдельный кабель.

На первый взгляд подход к монтажу с подключением отдельными кабелями может показаться излишним. На самом деле, он единственно верный, обеспечивает высокую безопасность, удобство в управлении. При любой нештатной ситуации происходит автоматическое отключение группы потребителей, а не всей сети. Найти и устранить неполадку при такой схеме разводки гораздо проще.

Монтаж электрощита

Выбор и монтаж корпуса распределительного щитка

Следует сразу сказать, что сборку распределительного щита можно осуществлять двумя способами: стендовым или навесным. Первый метод предполагает монтаж корпуса щитка с предварительно установленными и соединенными по схеме модульными устройствами, ну а второй наоборот.

Принципиальной разницы между этими двумя способами нет — меняется только последовательность операций сборки и установки. Мы рассмотрим второй метод, при котором сначала монтируется корпус распределительного щитка, а затем выполняется установка модульных устройств, подключение к внутренней проводке и внешнему кабелю.

По виду корпуса щитков делятся на встраиваемые и навесные. Не будем расписывать достоинства и преимущества этих двух видов, только скажем, что в каждом конкретном случае необходимо выбирать оптимальный вариант. Навесной корпус прост в монтаже, а утапливаемый компактен, но его сложнее установить. Итак, выбор за вами! Размер корпуса зависит от количества модульных устройств и другого оборудования, которые необходимо установить в него.

Вот и все! Выбор сделан, корпус распределительного щита установлен в необходимом месте, в него заведен подающий кабель и провода внутренней разводки – пора приступать к сборке!

Как собрать схему электрического щитка

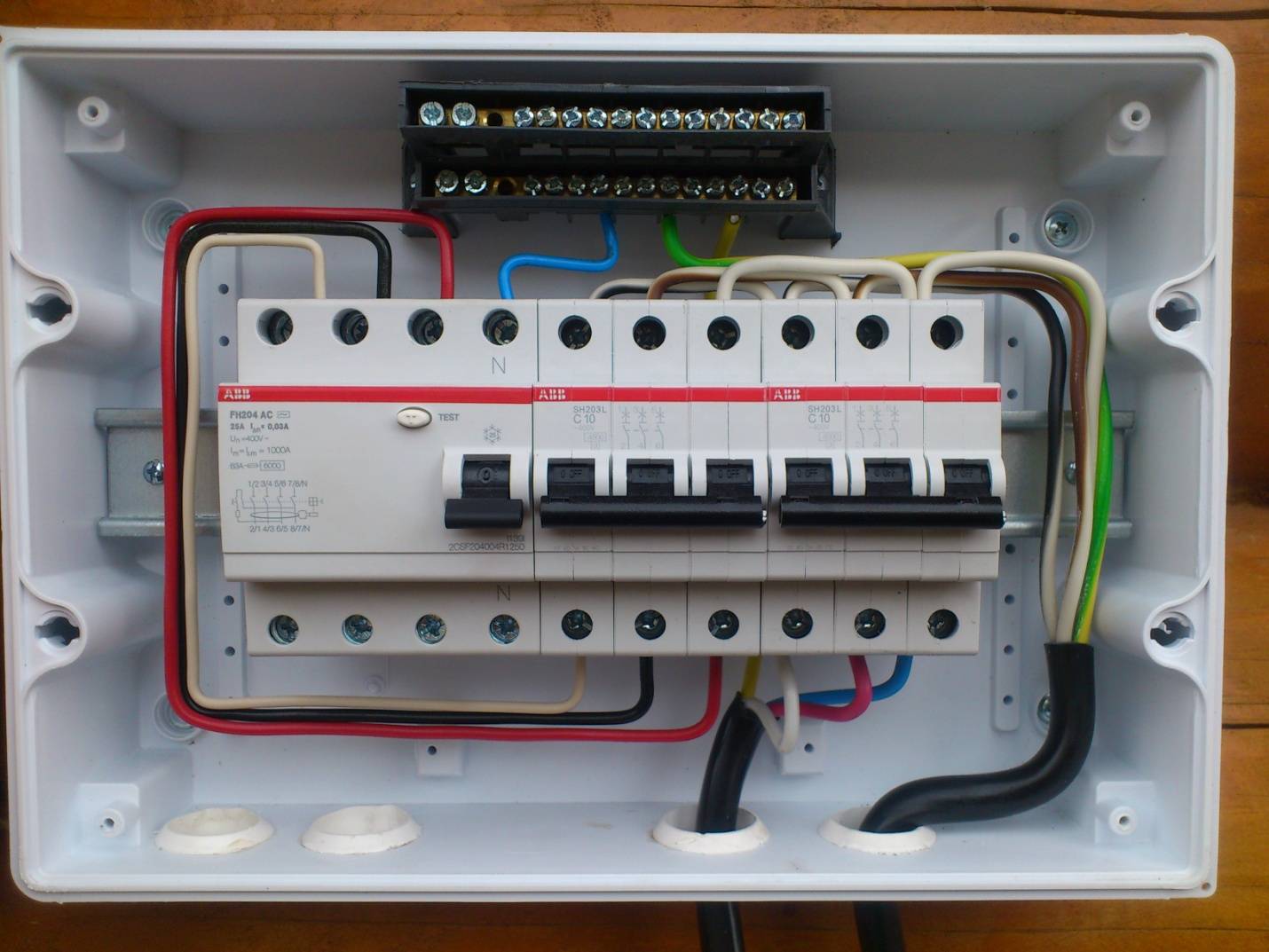

Сборка квартирного пластикового электрощитка из нескольких автоматов производится на месте установки, но при сборке схемы электрощита для частного дома, состоящей из большого количества аппаратуры, это удобнее сделать на столе.

Для соединения верхних клемм автоматов в распределительном щите для электропроводки удобно применять специальные гребенки. Они выпускаются одно, двух или трехполюсные. Это зависит от количества фаз электросхемы РЩ.

Порядок и правила монтажа всех видов электрощитов и сборки электросхемы своими руками от этого не меняются:

• при подключении автоматов и устройств защиты электрощита в доме подходящие провода присоединяются сверху;
• в одну клемму не подключаются более двух проводов, жилы разного сечения или жёсткий и гибкий провод;
• сечение перемычек выбирается равным или большим сечению кабелей.
• провода отличаются по цвету изоляции — нулевые синие, а фазные коричневые.

При минимальном опыте электромонтажа собрать электрощиток своими руками можно без особых проблем:

• Согласно электросхеме расставляется аппаратура. Есть два варианта расположения – по значимости (вначале все вводные, затем УЗО и т.д.) и по направлениям.
• Отмечаются места для установки шин-гребенок, и отрезается нужная длина. Торцы гребёнок закрываются заглушками.
• С нижних клемм вводного автоматического выключателя «раздаётся» фаза и ноль на аппаратуру, подключенную после него. Для этого отрезаются куски проводов нужного цвета и сечения такой длины, чтобы перпендикулярно, без натяжения входили в клеммы.
• Раздачу фазы и ноля можно сделать перемычками из отрезков провода ПВ3 соответствующего цвета.
• Выполняется подключение собранного электрощита. При монтаже на месте установки присоединяется подходящий кабель, а при сборке распределительного щита на столе с помощью куска кабеля и вилки. Включается вводной автомат, а затем и все устройства защиты. Проверяется исправность УЗО нажатием кнопки «Тест».
• Тестером проверяется наличие напряжения на клеммах, к которым подключаются отходящие кабеля.

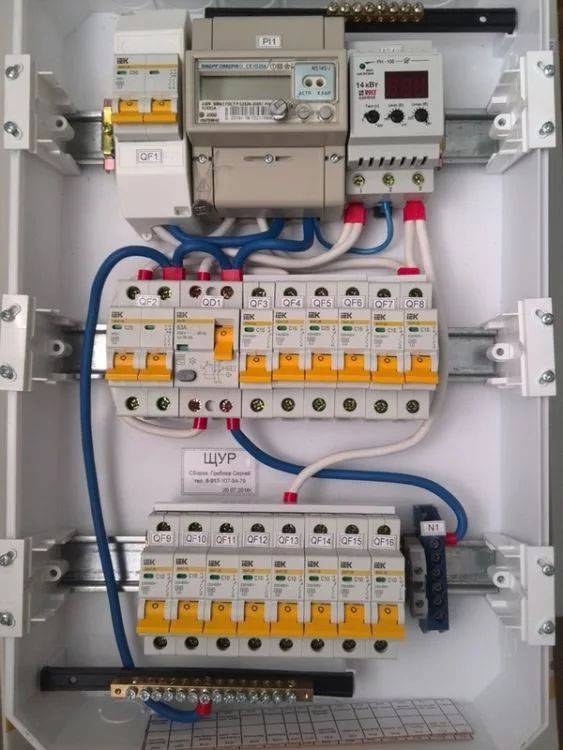

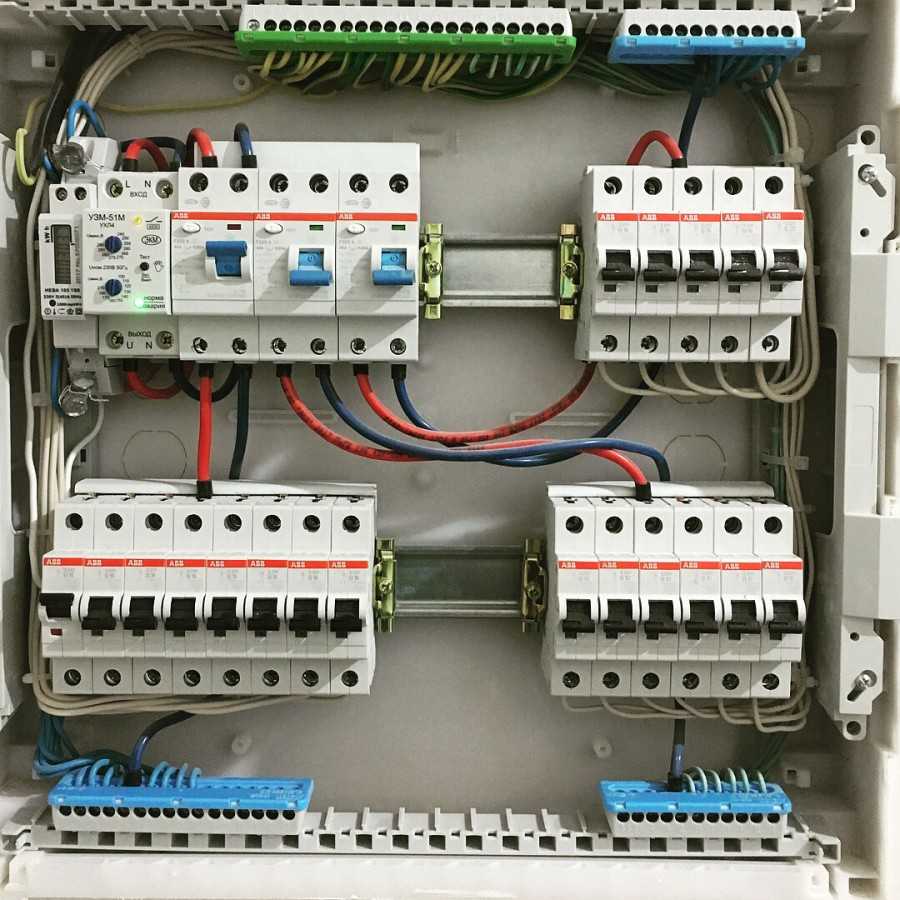

Компоновка распределительного щита

Я уже подробно рассматривал основные принципы компоновки при проектировании и сборке распределительных щитов. В рассматриваемом электрощите принята компоновка (т.е. расположение устройств внутри самого электрощита) в ряд по группам.

Ввод

На первой DIN-рейке на вводе распределительного щита установлен выключатель нагрузки и реле контроля напряжения.

Выключатель нагрузки позволяет при необходимости полностью обесточить весь электрический щит для проведения работ по ремонту или обслуживанию как распределительного щита, так и всей квартирной электропроводки в целом.

Реле контроля напряжения ZUBR обеспечивает защиту домашней электросети от скачков и перепадов напряжения в питающей сети, а также защиту от обрыва нуля.

Позже, по мере финансовых возможностей и покупке оборудования для слаботочной сети, заказчик добавит сюда как автоматический выключатель для слаботочного щита, так и другие устройства, которые пока только обдумываются.

Кухня

На второй DIN-рейке установлено групповое УЗО кухни, а после него автоматические выключатели для потребителей кухни:

— электро-духовка;

— розетки кухни;

— кондиционер кухни.

Розетки комнат

На третьей DIN-рейке смонтировано групповое УЗО розеточных групп, далее автоматические выключатели по комнатам:

— розетки комнат;

— два кондиционера;

— освещение квартиры.

Санузел

На последней DIN-рейке находится групповое УЗО санузла, далее после него:

— стиральная машина;

— свет туалета и ванной.

Схема распределительного щита

Сборка своими руками

На подготовительном этапе сборки электрощитка своими руками организовывают рабочее место, подготавливают корпус к установке. В заранее выбранном месте устраивают нишу для его скрытой установки, устанавливают крепежи для накладных щитков. Подгоняют провода и кабели линий электропроводки по длине. Далее приступают к монтажу электрических элементов щита. Устанавливают крепежные кронштейны на корпус, привинчивают заземляющие и зануляющие шины, DIN-рейки. Делают монтаж автоматов в щитке, а также УЗО и других электроаппаратов.

Далее присоединяют к ним провода и кабели всех групп электропроводки и потребителей, для которых предусмотрены отдельные токоведущие линии. Это самый ответственный этап работы при монтаже.

Ошибки могут привести к коротким замыканиям, пожарам, электротравмам и другим неприятным последствиям.

Затем проверяют качество соединений и правильность сборки. Далее включают вводный автомат и поочередно подают напряжение на каждую группу, проверяют работоспособность УЗО. Все выявленные проблемы ликвидируют на месте. Подлючение электрощита завершает маркировка автоматов и УЗО согласно схеме электропроводки. Качественная сборка и монтаж электрощитов – одно из главных условий долгой и безопасной эксплуатации всей электрики в частном доме и квартире.

Собрать щиток с автоматами в доме без опыта и профильного образования или доверять эту работу ремонтным бригадам “с улицы” – значит подвергать риску свое жилище, здоровье и жизнь. Эта работа требует соблюдения всех норм и правил, наличия опыта и знаний исполнителя. Кроме того, перед монтажом необходимо рассчитать пожарную нагрузку электрического щита, а также делать другие расчеты. Целесообразно доверить такую работу профильным фирмам.

Замена и ремонт

Рассмотренный выше порядок действий касался конструирования и монтажа распределительного щита «с ноля». Такая установка необходима в новостройках или жилых помещениях после капитального ремонта. Зачастую подобных радикальных мер не требуется, достаточно произвести мелкий ремонт или расширить функционал уже установленного устройства.

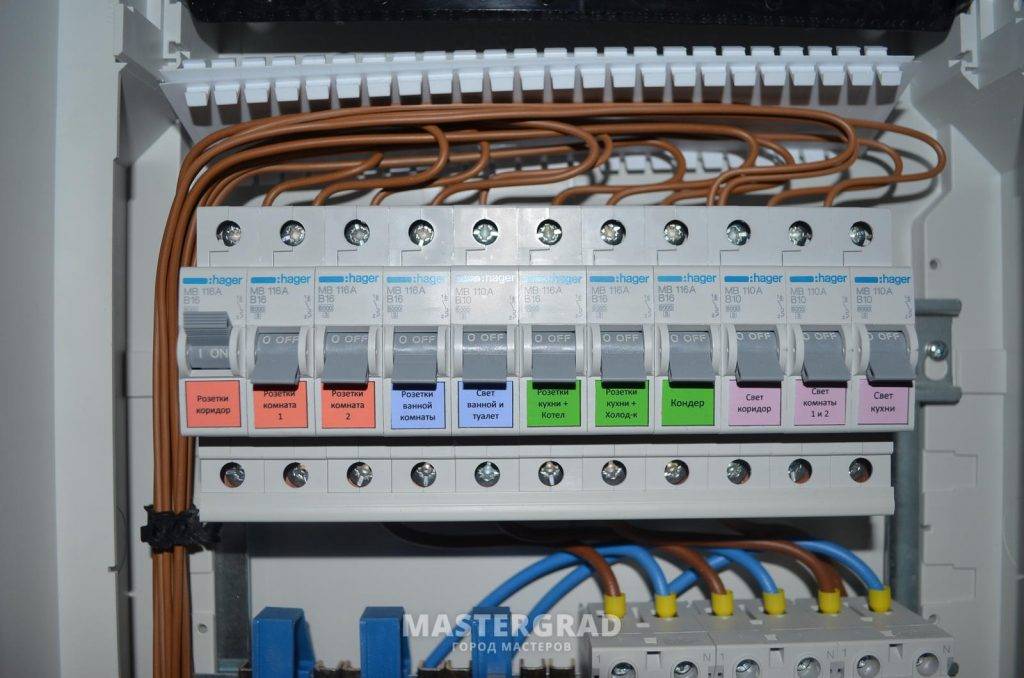

Автоматы в щитке Источник edds.kgo66.ru

Замена автоматов

Наиболее распространённой процедурой при ремонте распределительного щита является замены установленных автоматических выключателей. Перед проведением любых работ необходимо отключить пакетный выключатель.

Решая, как подключить автомат к проводке, не забывайте о правиле, которое было обозначено выше. Также необходимо внимательно изучить маркировку устройства и в магазине приобретать аналогичный с таким же номиналом. Не допускайте ошибки, приобретая более мощный автоматический выключатель – это неизбежно приведёт к аварийной ситуации. Для разгрузки сети лучше создать отдельную линию со своим автоматом.

При работе соблюдайте осторожность, чтобы полностью не обесточить помещение и не получить травмы. Техника безопасности в этом случае должна соблюдаться неукоснительно

Что касается пакетного выключателя то самостоятельной замене или ремонту он не подлежит, это могут выполнить только специалисты

Что касается пакетного выключателя то самостоятельной замене или ремонту он не подлежит, это могут выполнить только специалисты .

Замена перемычек

Если выполнять внутренние соединения таких элементов как автоматические выключатели, по классической схеме, то используются отрезки провода с оголёнными концами. Из них делаются перемычки, формирующие из компонентов целевые группы.

Фазная «гребёнка» Источник gkeridan.ru

Теперь эти элементы соединяются более надёжно и грамотно при помощи специальных изолированных шин из меди. Электрики их называют «гребёнками» поскольку внешне они похожи расчёски с редким зубом. Расстояния между контактами такой шины соответствует одному модулю или полуторной величине.

«Гребёнка» позволяет соединить несколько линейных автоматов в единую конструкцию и контакт осуществляется по нулевому проводу или фазе. Длина шин варьирует в зависимости от поставленной задачи. Как правило, можно соединить от двенадцати до шестидесяти модулей.

«Гребёнки» выпускают трёх видов:

• фазные;
• нулевые;
• универсальные.

Первый тип соединяет фазные проводники и окрашивается в серый цвет, второй осуществляет контакт нулевых проводников. Этот вид шин окрашивается в синий цвет, как и нулевая жила проводки силовой линии. Универсальные «гребёнки» имеют двойную маркировку и могут устанавливаться на проводники как фазного, так и нулевого типа.

Эти соединительные элементы можно использовать не только для «связки» выключателей автоматического типа, но и для различных контакторов, УЗО и диф-автоматов.

Если после проведения ремонтных работ и включении щита происходит замыкание, следует внимательно изучить изоляцию соединяющей проводки. В случае повреждения изоляционный слой можно реанимировать при помощи изоляционной ленты.

Виды электрощитков

Основные ошибки при монтаже

• Гибкий многожильный кабель без гильз на концах — слабое место в электричестве. Со временем качество контакта ослабевает, соединение начинает греться и вызывать неполадки.
• Изоляция кабеля попадает в клемму, а в моменты высоких нагрузок нагревается и плавится.
• Жилы разного сечения на один автомат — это неизбежно приводит к плохому контакту, перегреванию провода и даже пожару.
• Пайка концов — старый и не достаточно надежный способ соединения проводов. Для соединения используются только подходящие наконечники.

Обязательно выполняйте обжим многожильного провода или используйте жесткий одножильный кабель.

Современные модульные устройства защиты

Автоматический выключатель – устройство, размыкающее электрическую цепь в случае перегрузки или короткого замыкания

Потребность в электроэнергии неуклонно растет. При этом большая часть распределительного оборудования эксплуатируется не один десяток лет. Поэтому качество получаемого тока часто оставляет желать лучшего. Есть и другие причины перепадов энергии – природные, технические.

Чтобы обезопасить электротехнические приборы и щиток, устанавливают модульные устройства защиты – автоматы. Современные устройства быстро реагируют на появление сверхтоков и размыкают электрическую сеть

В щитках работает то же правило подключения автоматов, что и в других приборах – питание заводится только с верхней части устройства.

Оголенные жилы кабелей закрепляются на клеммах модулей специальными защелками, например, винтами. Необходимо не допустить попадания кусков изоляции, влаги и пыли на контакты – если сразу не проявится, потом может пропасть электричество в части помещения или целиком (зависит от группы подключенных клемм), возможно возгорание.

Если жила кабеля цельная, для лучшего соединения рекомендуется загибать ее в форме U, потом закручивать. Так обеспечивается большая площадь контакта и лучшая проводимость. Для многожильных следует использовать специальные крепления НШВИ-2 и НШВ.

Сборка модульных элементов щита

Трехфазное устройство защитного отключения (УЗО)

Если соединение выполняется впервые, важно соблюдать поэтапную инструкцию, чтобы правильно собрать электрощиток и модули автоматов. Важно убрать лишние элементы, обеспечить достаточное освещение. Для начала приготовить требуемые блоки:

Для начала приготовить требуемые блоки:

• автоматы отключения;
• реле для контроля напряжения (защита бытовых приборов от скачков электроэнергии);
• УЗО;
• автоматы дифференциального типа;
• кросс-модули.

Если есть некоторые навыки работы с электричеством и проводкой, собрать однофазный счетчик не составит труда. Сборка трехфазного щитка проводится по той же схеме, разница только в числе жил и замыкаемых контактов. Элементы закрепляют на рейку зажимами в указанном порядке. После проверяют правильность соединения, только потом приступают к клеммным контактам. Ослабляют винты, гребенками распределяют провода.

Фаза на УЗО, модульные автоматы и другие компоненты раздается с вводного выключателя. Ноль берется от зажима автомата на вводе УЗО. Свободный конец нулевого кабеля подсоединяется к нулю основной шины (коммутация осуществляется единым синим проводом). Если остались неиспользуемые контакты, их следует закрепить шуруповертом.

После этого проводится окончательная проверка по заранее подготовленной схеме электрощита. Затем подается напряжение в тестовом режиме. Проводится замер количества электроэнергии на клеммах мультиметром или другим прибором.

Подключение эл.щитка в квартире с необходимыми автоматами

Теперь вы знаете, как подключить щиток с автоматами в квартире. Что ж, давайте приступим к непосредственному подсоединению проводников к нашим устройствам.

1. Удаляем изоляцию с провода. Срезаем столько сколько нужно и не больше.
2. Затем пропаиваем или оснащаем специальными обжимами оголенные места жил, которые тоже следует обработать пайкой.
3. Подсоединяем проводники к нашим устройствам. Затягивать клеммы следует достаточно туго, дабы избежать возможных проблем (нагрев жилы, искрение и т.д.).
4. Земля идет напрямую к заземляющей шине.
5. Ноль подключается к нулевой шине.

Если роль защиты выполняет обычный автомат, то ноль идет напрямую. Если вместо него выступает УЗО, то ноль идет через него к линии подключения. При прокладке сетей по квартире вам поможет статья «Чем и как штробить бетонную стену под проводку».

Что должно быть в щитке?

В только что возведенном доме вводной автомат и счетчик устанавливают электрики. С этим ничего поделать нельзя. Кстати планировать свой будущий электрический щиток нужно исходя из особенностей и места установки вводного автомата и счетчика. На сегодняшний день в новых домах приборы учета и вводные электрические коммуникации размещаются вне жилого помещения. Например, счетчик устанавливают на электрический столб или специальную опору, которая заранее монтируется на вашем земельном участке, ну а вводной автомат — куда-нибудь на стену дома.

В домах давней постройки приборы учета и автомат размещают в помещении. В квартирах эти же элементы, чаще всего, находятся на стене лестничной клетки. Если счетчик стоит прямо в доме, следует выбирать шкаф просторнее, чтобы в него кроме счетчика вошли автоматы и УЗО. В остальных случаях можно обойтись более компактным и аккуратным шкафом, но все равно его покупку стоит отложить до момента, пока вы не придумаете схему электросети.

Проектируя свою первую схему электропитания дома, не следует экономить на комплектующих, ведь от этого зависит безопасность вашей семьи и вашего имущества.

Следует использовать следующие элементы:

• устройства защитного отключения;
• дифавтоматы;
• электрический провод ПВ-3 расчетного сечения;
• гребенки для автоматов;
• шины;
• ДИН-рейки;
• ограничители на ДИН-рейки;
• автоматические выключатели;
• втулочные наконечники для одного и двух проводов.

Обратите внимание! Втулочные наконечники выпускаются разноцветными. Каждый цвет соответствует сечению провода, который можно к этому наконечнику подключать

К синему подключаем провод максимум 2,5 кв

мм, к красному до 10 кв. мм

К синему подключаем провод максимум 2,5 кв. мм, к красному до 10 кв. мм.

Кроме вышеуказанных элементов при необходимости могут быть использованы: стабилизаторы напряжения, световые индикаторы, цифровые вольтметры, реле контроля напряжения и прочие полезные дополнения. Не лишним будет также подготовить самодельные наклейки с подписями, чтобы в конце сборки приклеить их на пластроны электрощита. Таким образом, все автоматы будут у вас не только располагаться в идеальном порядке, но и иметь подписи, чтобы в будущем никто не перепутал какой автомат за что отвечает.

Создавая схему электрощита необходимо начинать с УЗО, которое устанавливается сразу за счетчиком. Это основа безопасности электросети вашего дома, поскольку при возникновении утечки, именно устройство защитного отключения поможет избежать, ну или хотя бы минимизировать, возможность поражения электротоком. Проходя УЗО, фаза выходит на автоматы. Их количество будет зависеть от числа помещений, а также числа и состава потребителей.

Практика показывает, что при создании схемы электрощита следует ставить отдельные автоматы на крупных потребителей. А помещения со сложной электроникой лучше запитывать через стабилизатор напряжения. Стабилизатор подключается между УЗО и группой автоматов и размещается где-нибудь рядом со щитком.

Важно! Стабилизаторы стоят дорого, но учитывая современное состояние электросетей в городах и поселках, такие устройства могут спасти вашу электронику, чем сэкономят вам немало денег. Планируя схему электрического щитка, следует включить в нее заземляющую шину

К этой шине подключается «земля» от любого прибора

Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов

К этой шине подключается «земля» от любого прибора. Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов

Планируя схему электрического щитка, следует включить в нее заземляющую шину. К этой шине подключается «земля» от любого прибора. Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов.

Шкаф приобретается в последнюю очередь, когда схема уже разработана. В нем устанавливаются ДИН-рейки для автоматов и шины, а уже затем все остальные элементы. Опытные электрики рекомендуют соединять автоматы между собой с помощью гребенки. Во-первых, это удобно, а во-вторых, очень надежно. К тому же на процесс соединения автоматов вы потратите меньше времени, хотя, конечно, за гребенку придется немного переплатить.

Какие электроприборы должны находиться в щитке
