Дистанционные выключатели освещения. Монтаж проходных настенных выключателей без проводов.

Разновидности

Дистанционные выключатели нельзя назвать универсальными, но некоторый выбор все же есть.

Их различают по трем основным признакам:

• По типу управления;
• По возможности регулирования уровня освещенности;
• По числу осветительных устройств, которыми они управляют.

Учитывая приведенную выше классификацию, можно выделить следующие типы беспроводных выключателей:

• С функцией задержки, обеспечивающей работу лампы в течение определенного времени. Эта опция позволяет, к примеру, дойти до кровати пока свет включен, после чего комната погружается в темноту.
• С возможностью настройки нескольких каналов. В этом случае возможно одновременное включение нескольких изделий.
• Сенсорные. Для включения/отключения освещения достаточно прикоснуться к панели.
• Беспроводные (с возможностью управления по сети Wi-Fi) или на радиоуправлении.

Как выбрать?

Беспроводные коммутационные аппараты могут быть с механическими клавишами и сенсорными кнопками. Последний вариант смотрится современней, но не всегда это удобно. Тачпад, как правило, небольшого размера и можно не попасть на кнопку с первого раза. Кроме того, грязные и мокрые пальцы снижают вероятность удачного срабатывания.

Wi-Fi переключатели бывают с одной, двумя или тремя кнопками. Соответственно к ним можно подключать разное количество осветительных устройств. Они полностью заменяют функционал обычного выключателя.

На нашем рынке доступно не так много подобных девайсов. Пожалуй, самыми распространенные – модели Sonoff китайской компании ITEAD studio.

Самый подробный обзор устройства Sonoff в следующем видео:

Это сенсорные устройства, которыми можно управлять с помощью удобного русскоязычного приложения Ewelink. Программа доступна как для Android, так и для iOS. Обычный выключатель стоит примерно 1200 рублей, а тройной – 1600 рублей.

Достойны внимания приборы из «умного дома» BroadLink. Этот производитель наряду со стильными сенсорными панелями серии TC2, для любителей классики предлагает серию TW1 с механическими клавишами. Управляет освещением приложение E-Control, которое также имеет русский интерфейс.

Серия Wi-Fi выключателей ZDK ZW-1, ZW-2, ZW-3 светло-серого цвета с черной полосой стоят от 1600 рублей с одним сенсором до 2100 рублей с тремя. Лицевая панель здесь защищена закаленным стеклом. Но, в отличие от большинства подобных моделей, отсутствует индикация подключения к сети Wi-Fi, что не очень удобно.

Можно также отметить умные выключатели достаточно известных производителей TP–Link Smart Wi–Fi Light Switch и Belkin Wemo Light Switch. Ими можно управлять с помощью Google Home и Amazon Alexa.

Обзор кнопочного переключателя от BroadLink смотрите тут:

Для чего нужен?

Не выключили лампочку и вспомнили об этом, когда уже вышли из дома? Теперь не нужно возвращаться или весь день мучиться угрызениями совести на работе. Легким движением руки достаем смартфон и готово – свет выключен.

Гораздо чаще возникает потребность выключить свет в соседней комнате, когда лень вставать с дивана. Да и не только в соседней. В той же самой комнате можно включать, выключать и даже регулировать интенсивность света с помощью смартфона, который всегда под рукой. Еще одна полезная функция – это возможность программирования включения/выключения на определенное время или по расписанию.

Управлять подобным выключателем можно благодаря встроенному Wi-Fi модулю, который подключается к домашней сети. На смартфон устанавливается мобильное приложение, которое и открывает доступ к управлению освещением и другому функционалу «умного дома».

Популярные производители

На российском рынке присутствуют несколько модификаций бесконтактных розеток и выключателей. Целесообразно рассмотреть продукцию популярных брендов.

Feron

Дистанционный выключатель Feron TM75 23344

В квартирах и частных домах актуальны следующие модели:

• TM-75. Пластиковый переключатель с настройкой задержки старта для сети с напряжением 220 В. Оснащен 20-ю каналами. В комплекте – пульт ДУ.
• TM72. Для управления используется пульт, приборы подключаются на 2 канала емкостью до 1 кВт под разные источники света. Задержка работы – 10-60 сек.

Оба устройства имеют радиус охвата 30 м.

Inted

Выпускают несколько приборов:

• 220V. Одноклавишник с настенным креплением (саморезы или двусторонний скотч) под напряжение 20 В. Радиус действия – 50 м, усиливается блоком приема сигнала. Корпус пластиковый.
• 1-CH. Рассчитан на лампы мощностью до 900 Вт, управляет светом и сигнализацией. Изготавливается в виде брелока, транслирующего сигнал на 100 м. Во влажных помещениях быстро выходит из строя.

В серию Inted 220V также включена модель на два приемника с двумя каналами.

BAS

Серия умных выключателей от BAS-IP

У индуктивного выключателя IP SH-74 два независимых канала. Управляется со смартфона через брендированное приложение. Совместим с лампочками накаливания до 500 Вт и лампами дневного света 200 Вт.

Z-Wave

К радиоуправляемому гаджету подсоединяется 8 устройств. Запитка происходит от двух батарей. Максимальный диапазон действия 75 м. Корпус влагостойкий, с защитой IP30.

 Ноотехника

Беспроводной выключатель NooLite

У белорусского бренда Ноотехника nooLite есть линейка изделий с программируемыми режимами. Они активируются при помощи многоканального RGB-контроллера. Есть диммер для регулировки света.

Инфракрасная модель Сапфир-2503 выпускается с диммером, но не подходит для энергосберегающих ламп. Освещение выключается через некоторое время после выхода пользователя из комнаты. Предел нагрузки – от 40 до 400 Вт.

Все устройства отличаются компактностью и простотой монтажа.

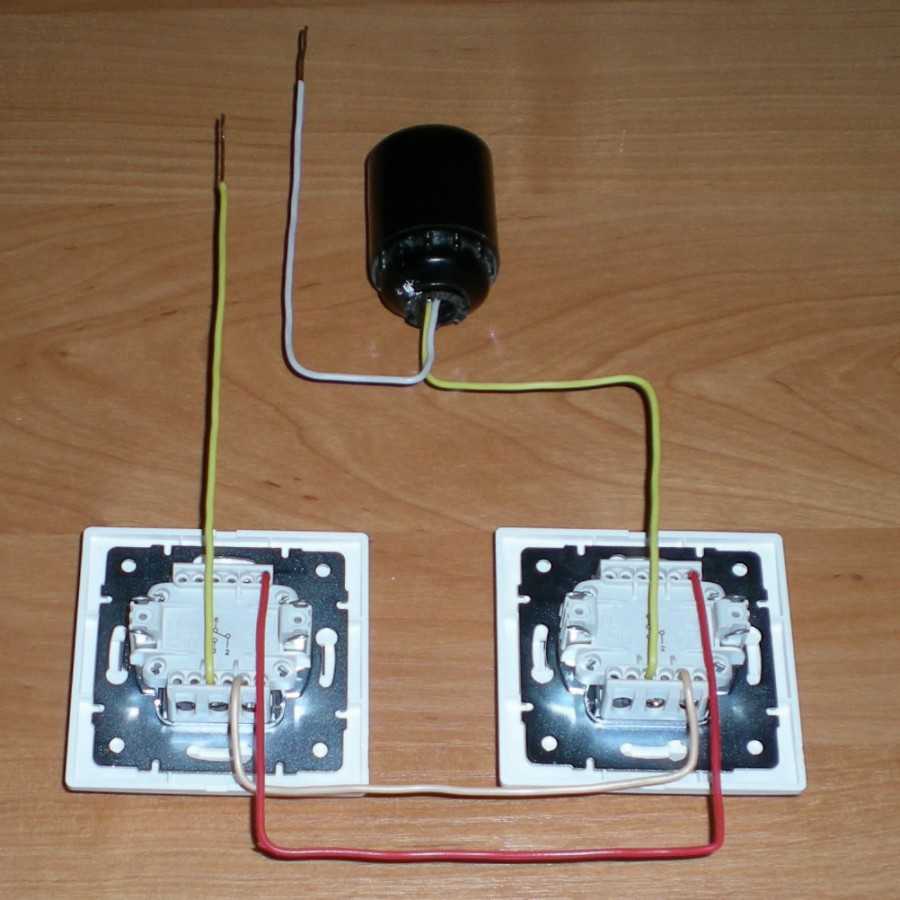

Изготовления проходного выключателя из обычного своими руками

Если вам в силу обстоятельств не удалось приобрести проходной выключатель, его несложно изготовить самостоятельно. Можно переделать обычный 2-х клавишный выключатель в проходной. Конечно же не все модели выключателей подходят для переделки.

У обычного выключателя с 1 клавишей, в корпусе установлено только 2 клеммы, у проходного их 3. В этом заключается разница, позволяющая определить прибор сразу в торговой точке, ведь иногда маркировки на них нет. Контакты простого устройства в зависимости от положения клавиши разъединяются или соединяются в цепь. У проходного всегда соединен один контакт с каким-либо из 2-х других, в зависимости от расположения клавиши.

У изделий разных изготовителей, места установки клемм могут быть разными. Поэтому нужно сразу найти центральный контакт для правильного подключения. Если на нем нет маркировки, то проверить его тестером.

Нередко бывает сложно найти в торговых точках подходящий вам проходной выключатель. Или у вас просто нет желания устанавливать прибор, который внешне сильно отличается от выключателей, которые уже установлены в вашем доме. У простого устройства с 2-мя клавишами уже закреплены в корпусе необходимые 4 контакта, это позволяет сделать из него самостоятельно проходной прибор. Но учтите, переделать вы сможете только изделия в которых можно менять местами контакты.

Иногда это можно заметить при внешнем осмотре, но чаще точно определить вы сможете после разборки устройства.

Переставлять клеммы в другое гнездо удобно используя пинцет. Работу сделать нетрудно, больших усилий прилагать не стоит.

После перестановки контактов, устройство собирают снова. Можно не менять клавиши если они вам подходят, но их придется соединить вместе с помощью хорошего клея. Можно использовать цельную клавишу от выключателя с 1 клавишей, только он должен быть одной серии с тем который вы переделываете. Собираем устройство и проверяем его специальным прибором. В одном положении соединения между клеммами не должно быть, после переключения клавиши цепь должна появиться. Так мы получим необходимый прибор. Который почти не отличается от заводского.

2 научных методики управления освещением удаленных территорий из любых мест

Начну их объяснение с наиболее старой и отработанной технологии.

Как работает импульсное реле в схеме освещения

Типовой малогабаритный релейный модуль импульсного типа создается в корпусе с возможностью установки на Din рейку.

Как и в любом реле здесь имеется обмотка, которая при подаче на нее управляющего сигнала, в нашем случае — импульса тока, срабатывает. Это вызывает изменение положения выходного силового контакта: он открывается или закрывается.

Конструкции подобных реле разрабатываются под разные типы напряжения и нагрузки. Для использования в схемах освещения обычно выбирают модули на 220 вольт по мощности коммутируемых лампочек.

Схема управления освещением от импульсного реле выглядит следующим образом.

Само импульсное реле защищается автоматическим выключателем и своим силовым контактом подает или снимает потенциал фазы на светильник. Оно работает от импульса, поступающего с любой кнопки.

Параллельное включение нужного количества кнопочных выключателей, работающих по принципу замыкающего контакта с самовозвратом, обеспечивает подачу управляющего импульса на реле.

Коммутировать сигнал можно с любого участка. Причем цепи создания импульса не передают больших мощностей и могут выполняться тонким проводником.

Однозначными преимуществами этой схемы по сравнению с проходными двухклавишными выключателями являются:

1. простота и доступность элементной базы: кнопки надежнее чем проходные и реверсивные модули. В случае поломки их легко поменять;
2. подключение реле к светильнику не требует монтажа сложных логических цепочек из толстого провода с запутанным монтажом. Кабель между ними проложить не сложно. Обвязку же кнопок вообще в большинстве случаев допустимо выполнить обычной телефонной «лапшой»;
3. значительная экономия материальных средств за счет снижения затрат на кабельную продукцию.

К недостаткам этой конструкции относятся:

• необходимость для каждого светильника приобретать индивидуальное импульсное реле;
• требование разносить эти модули на небольшое расстояние друг от друга, вызванное возможностью их ложного срабатывания от импульса, поступающего на соседний близкорасположенный корпус.

Системы освещения, управляемые импульсными реле, создают серьезную конкуренцию технологиям, использующим проходные и перекрестные выключатели.

Отдельное внимание следует обратить на беспроводные конструкции. Современная схема удаленного управления светом в системе Умный дом. Современная схема удаленного управления светом в системе Умный дом

Современная схема удаленного управления светом в системе Умный дом

Благодаря развитию научных разработок в области микропроцессорных технологий, совершенствованию проводных и беспроводных каналов передачи информации появилась возможность управлять бытовым освещением удаленно.

В качестве примера была освоена и оценена самая простая система умного дома для квартиры от компании Sonoff.

Довольно удачно и практично получилось управлять светом со смартфона через каналы информации интернет.

Однако подключение умного выключателя от Сонофф требует наличия трех проводов в подрозетнике, а в старых зданиях везде проложено только два. Мне пришлось менять этот участок. Думал, что это не вызовет сложностей.

Но от старого хозяина остался сюрприз. Пришлось прикладывать значительные усилия и смекалку для монтажа нового участка. В итоге заработал нормально.

Две последние методики я привел для того, чтобы вы могли сконцентрировать свои усилия на анализе разных способов управления домашним освещением, выбрать наиболее подходящий.

Проходные двухклавишные выключатели, схема подключения которых требует хороших навыков электрика, являются не единственным средством решения подобных задач. Ищите оптимальный вариант под свои конкретные условия.

Я же вам предлагаю дополнительно ознакомиться с материалами полезного видеоролика по нашей теме.

Автор «Обо всем Это интересно» довольно просто и подробно преподносит полезную для новичков информацию.

Какие бывают беспроводные выключатели

Принцип работы пультов дистанционного управления освещением схож, и они также очень похожи по дизайну. Однако есть и различия. Одно различие проводится в зависимости от типа управления:

• беспроводной сенсорный выключатель света;
• кнопочный;
• выключатель с пультом дистанционного управления;
• смешанного вида.

Еще одна классификация проводится в зависимости от количества сопряженных устройств. Недорогие модели поддерживают 1-2 приемника, продвинутые модели «умеют» управлять 7-8 устройствами и более.

Выключатель также различают в зависимости от наличия или отсутствия диммера.

Одно из важных различий — встроенная функциональность. В большинстве случаев устройства этого типа просто включают и выключают свет по команде владельца, в то время как модели с диммером регулируют интенсивность. Однако более дорогие варианты оснащены такими функциями, как диммер:

• таймер задержки. Прибор сработает не моментально после нажатия кнопки, а чуть позже;
• многоканальный контроллер. Устройство работает одновременно по нескольким каналам связи (например, отдельным радиочастотам), взаимодействуя сразу с несколькими исполнительными компонентами. Последние при этом могут быть разнесены по разным помещениям и этажам;
• наличие сенсорной панели. Такое конструктивное решение позволяет избежать износа механических кнопок. Для активации достаточно коснуться сенсорной поверхности;
• поддержка Wi-Fi. Это очень важная функция, благодаря которой устройствам можно управлять со смартфона, планшета, домашнего ПК, и даже через интернет при наличии шлюза.

Количество функций напрямую влияет на цену: чем их больше, тем выше цена.

Механические

Они очень похожи на привычные настенные выключатели. Механизм управления напоминает обычную кнопку или поворотную ручку. Нажимая на кнопку, пользователь подает сигнал на реле. Когда он переводит ее в положение «выключено», это дает сигнал устройству подать команду на выключение.

Каждой кнопке назначается источник света. Устройство с двумя или тремя кнопками способно управлять соответствующим количеством источников света, но стоит несколько дороже.

Сенсорные

Как уже упоминалось, эти устройства управляются с помощью сенсорной панели. Чтобы активировать ее, достаточно прикоснуться к ней.

С пультом ДУ

В этом варианте сигналы подаются через специальный пульт дистанционного управления. К этому поджанру также можно отнести модели с управлением по Wi-Fi.

При использовании пульта дистанционного управления радиус действия составляет около 25 метров, если в помещении нет толстых стен или других препятствий. При наличии стен или препятствий радиус действия ограничивается 3-5 метрами, и наоборот, при наличии прямой видимости он может быть увеличен до 50 метров.

Конструктивные особенности

В комплекте Wi-fi выключателей есть приемник и передатчик. Приемник – это реле на управлении. Можно осуществлять управление через смартфон с доступом к сети Wi-fi, либо с помощью пульта ДУ. Когда реле получает определенный сигнал, то оно замыкает цепь электропроводки. Установка реле производится возле или внутри светильника. Это возможно благодаря небольшим габаритам устройства. Причина установки прибора возле светильника заключается в том, чтобы он не выпадал из радиуса, в котором работает передатчик. Если в помещении точечное освещение, то приемник можно разместить в распределительной коробке или за подвесным потолком.

Выключатель или передатчик имеет небольшой энергогенератор, который способен вырабатывать электричество при нажатии кнопки пульта либо отправки определенной команды из смартфона через Wi-fi соединение. В свою очередь импульс перерабатывается в радиосигнал, который попадает в устройство. Такие радиоуправляемые выключатели света стоят достаточно дорого, а их аналогом является регулирование с пульта, в котором находятся батарейки.

Скрытый и наружный способы установки

Самое первое c чем придется определиться – какой нужен выключатель по типу установки, которая может быть внутренний или наружной.

В первом случае монтаж производится внутри стены, для чего в ней вырезаются отверстия соответствующего размера. Этот вид устройств используется чаще всего, так как преимущественно проводка прокладывается скрытым способом.

Наружные выключатели применяются либо в деревянных домах, в которых проводка чаще всего делается открытого типа, или когда приборы освещения прокладываются по временной схеме – в этом случае чтобы не резать стены провода прокладывают на их поверхности.

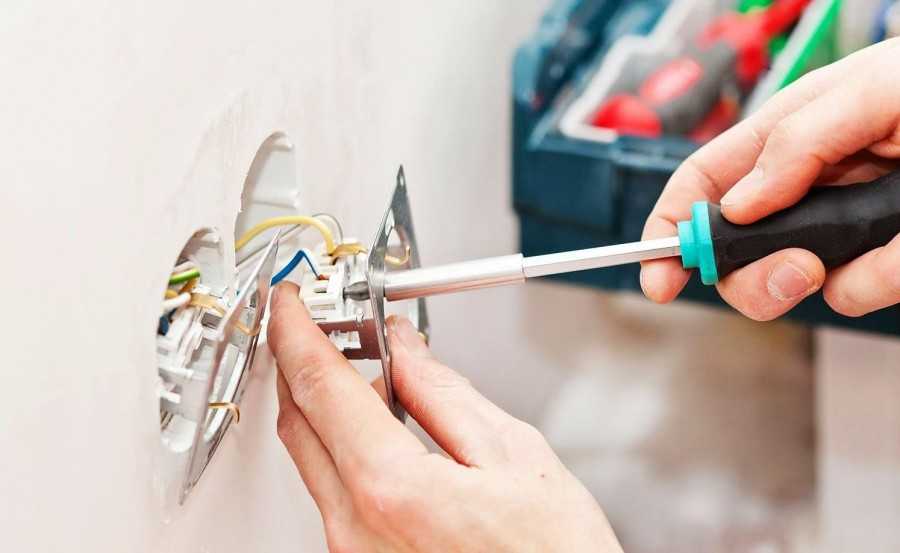

Подключение выключателей

В подключении дистанционных выключателей нет ничего сложного. При желании вы можете с легкостью своими руками установить устройство. Приемник имеет два или четыре провода, которые из него выходят, это зависит от того сколькими группами светильников он управляет.

Один из проводов это вход, другие же – выход. Для установки подобного устройства мастеру необходимо разорвать фазу, которая подает питание на осветительный прибор, а его просто последовательно включить в цепь.

Когда устанавливают беспроводное устройство, все становится еще проще. Здесь вовсе провода не нужны, мастер просто закрепляет кнопку в коробочке, и готово. Как вы можете заметить, все не так уж сложно. Для установки дистанционных выключателей глубоких познаний в электрике не требуется. Вам достаточно просто знать немного о движении тока в цепи.

Области применения

Бесконтактный выключатель целесообразно эксплуатировать в нескольких ситуациях:

• Перенос старого устройства. При наличии громоздкой меблировки прибор можно установить на стену, в шкаф, на зеркало.
• Устранение монтажных ошибок. В процессе переноса электролинии исключается штробление стены. Достаточно подключить устройство с пультом или без него.
• Маленькое помещение. Беспроводные приборы – накладные, поэтому не нужно прокладывать кабель. Прибор поместится на журнальном столике, тумбе, комоде, барной стойке.
• Обеспечение комфорта пользования электроприборами. Бесконтактная система занимает минимум места, легко управляется и отличает технологичностью.
• Проживание в деревянном доме. При обустройстве скрытой проводки стоит соблюдать требования безопасности, а открытая сеть подвержена механическим повреждениям. Подключение дистанционных гаджетов будет экономным и простым решением.
• Контроль освещения в нескольких комнатах. Маленькое устройство с пультом ДУ позволяет управлять источниками света из 2-3 зон.

Беспроводные миниатюрные переключатели источников света – альтернатива традиционным механизмам за счет легкости монтажа и управления.

Пирометрические датчики

Для организма любого живого существа характерно наличие теплового излучения, которое является пучком электромагнитных волн разной длины. При повышении температуры тела увеличивается и объем излучаемой им энергии.

На основе фиксации теплового излучения работают датчики, которые называются пирометрическими сенсорами. Они бывают:

— суммарного излучения, измеряющими полную тепловую энергию тела;

— частичного излучения, измеряющие энергию ограниченного приемником участка;

— спектрального отношения, выдающие показатель отношения энергии определенных участков спектра.

Бесконтактные датчики-сенсоры чаще всего применяются в приборах, фиксирующих движение объектов.

Самостоятельное подключение

Комплект двухканального управления освещением Zamel RZB-04

Рассматривать особенности подключения бесконтактного концевого выключателя можно на примере Zamel RZB-04. Он комплектуется двухканальным приемником, двухканальным отключателем с 4-мя режимами, монтажными креплениями. Устройство имеет 5 режимов работы:

• Включение. После того, как нажата кнопка в любом положении, загораются или гаснут лампы.
• Выключение. Происходит по нажатию клавиши.
• Моностабильность. Работает в режиме нажатой кнопки. После ее отпускания лампочка потухнет.
• Бистабильность. Для включения/выключения света используется последовательное нажатие.
• Временный режим. Нажатая кнопка запускает работу устройства на непродолжительный период.

Инструкция по подключению

Лучшее место для монтажа прибора – проходная комната (коридор, холл), кухня или спальня.

Схема подсоединения зависит от количества каналов. Одноканальные подсоединяются посредством разрыва кабеля фазы, подведенного к светильнику и подкидыванием жилы на клеммы Lin и Lout. Многоканальники устанавливаются так:

1. Обесточивается электросеть и проверяется напряжение индикаторной отверткой.
2. Убирается старый выключательный механизм.
3. Подается напряжение, но на выключатель направляется только фаза. Она должна быть постоянной, для чего соединяется с одним из проводников клеммниками.
4. Фаза подкидывается на контакт L без пропускания провода через устройства.
5. На контакт N при помощи провода из распределительного щитка подводится ноль.
6. На клемму OUT1 лучше сделать подсоединение фазным проводом, направленным на один или несколько источников света. Нейтраль берется из короба или приемника.
7. На контакт OUT2 подводится фаза, выходящая на вторую группу или один источник света. Нейтраль забирается из щитка или приемника.
8. На контакт INT1 подкидывается импульсный передатчик, направляющий короткие сигналы. Он обеспечит управление с пульта ДУ или стационарного переключателя.
9. На контакт INT2 подключается импульсный выключатель по схеме, указанной в предыдущем пункте.

На завершающей стадии соединяется переключатель и подается электричество.

Технология настройки и перепрограммирования

Программирование режима

Сначала необходимо выбрать режим работы системы. По умолчанию это стандартный функционал с переводом беспроводника вверх на включение и вниз на отключение. Для перепрограммирования следует:

1. Отверткой нажать на кнопку PROG устройства № 2 и удерживать ее до момента загорания красной лампочки.
2. Дублировать действие на верхней части кнопки радовыключателя. Дождаться, пока зажжется красная лампочка.
3. Нажать на нижнюю часть до момента активации диода.

Остальные действия выполняются по схожему алгоритму со второй клавишей.

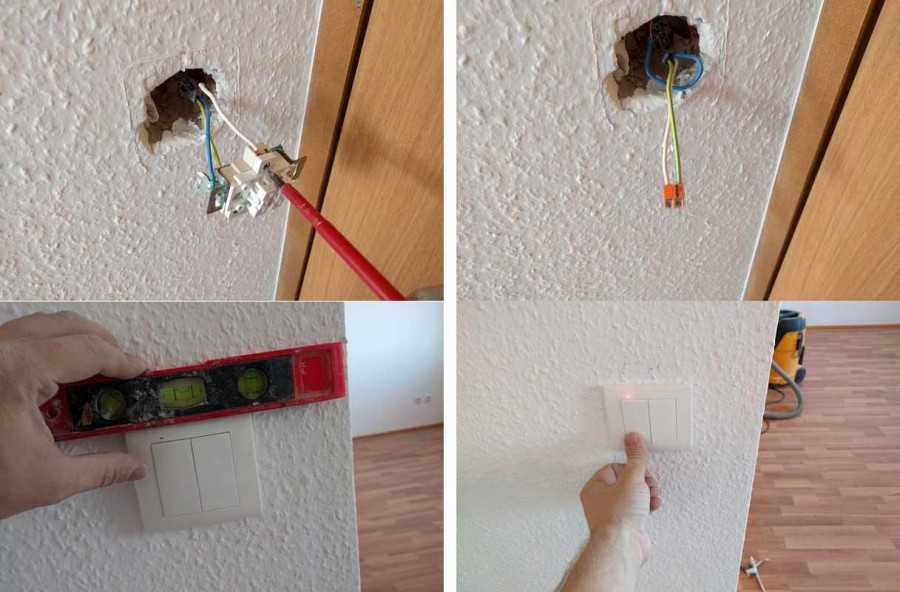

Установка переключателя

Проще всего приклеить выключатель к стене на скотч

В комплект поставки входит двусторонний скотч или дюбели с саморезами. При работе со скотчем исключается использование инструментов и облегчается регулировка положения девайса. Лента разрезается на 4 кусочка, которые наклеиваются на прибор.

После монтажа устанавливает контрольная лампа и проверяется система. Нужно перевести кнопку в верхнее, а затем в нижнее положение. О старте свидетельствует световой индикатор.

Местом для монтажа может быть дверцы шкафа, сейф, перегородка из ГКЛ. На двери переключатель можно установить на уровне вытянутой руки ребенка. Спинка кровати, стена и пол создадут дополнительный комфорт использования.

Пошаговая инструкция монтажа

1. Определить, где находятся провода, дабы не повредить их.
2. Обозначить будущее месторасположение распределительной коробки.
3. Установить монтажную коробку.
4. Прокладка электрокабелей. Лучше взять 3-х или 4-х жильный кабель. Для перекидных устройств нужен трехжильный. С помощью одной жилы будет подключаться подача фазы или лампа. Две жилы соединяются с промежуточными проводами. Для перекрестного устройства нужен четырех жильный кабель — по две жилы на каждый выключатель. Две будут вести к первому, а остальные две ко второму.

Концы всех кабелей ведутся в монтажную коробку и соединяются клеммами. А ноль идет к светильнику.

Для оборудования проходного выключателя с управлением с 3х мест необходимо иметь навыки и точную схему подключения. Ее наличие дает возможность провести правильную и качественную систему освещения. А на ее основе с легкостью можно создавать более сложные схемы иллюминаций.

Умный диммер Fulogy

Например, нечто подобное и даже лучше, есть у компании Fulogy. Называется это устройство Smart Dimmer.

Собран
данный светорегулятор на основе инфракрасного сенсора. Напряжение питания –
12-24 вольта.

Максимальный ток нагрузки – до 10А! Мощность подключаемой ленты:

на 12В – 96Вт

на 24В – 192Вт!

Не слабо
так, правда. Особенно после хиленьких китайских экземпляров.

Высота его
всего 2,7мм. Он спокойно поместится в любой самый тонкий профиль.

Пружинок в нем никаких нет. Отверстия под инфракрасные датчики в крышке профиля вырезать не нужно.

Чувствительность
– от 0 до 10см. Причем расстояние настраивается вручную. Отсюда и отсутствие
необходимости дырявить крышку рассеивателей.

По умолчанию
настройка идет на максимальное расстояние.

Работает выключатель даже на морозе при температуре до -20С. Так что с его помощью можно легко управлять уличным освещением или фонарем на входе в дом.

Имеется
встроенная защита от переполюсовки. Перепутали плюс с минусом при подключении?
Не беда. У вас ничего не сгорит, просто освещение не включится.

Поменяйте
провода местами и все заработает.

Кстати, функция диммирования в отличие от большинства подобных устройств, у этого выключателя не сопровождается пульсацией.

Объясняется это частотой работы девайса. Здесь пульсации происходят на частоте 10 000Гц. А как известно, все что больше 300Гц — безопасно для человека и никак на него не влияет.

Минусом можно назвать ступенчатое изменение яркости. Она падает или увеличивается не плавно, а процентно в соотношении 25-50-100% Но это предустановленные настройки.

Если они вас не устраивают, можете их изменить. Вместо 25% оставить 5% и использовать подсветку в этом режиме как ночник.

На сайте компании есть подробная инструкция как это перепрограммируется.

Помимо регулировки яркости, в девайсе заложено несколько иных интересных режимов работы. Например, “вежливая подсветка”.

Это когда вы в спальне при входе просто взмахнули рукой, удобно устроились в кровати, и только спустя заданное время, свет сам собой погас.

Еще на плате
есть дополнительные контактные площадки, куда можно подключать внешние датчики.
К примеру, выносной датчик движения, или физическую кнопку
включения-отключения.

Можно
запараллелить несколько таких кнопок и синхронизировать их работу.

Не любите
паять? Выбирайте модели с быстрозажимными клеммниками.

Стоимость сенсора конечно дороже, чем у китайцев, но качество и заложенный функционал не идут ни в какое сравнение. Плюс присутствует 3-х годичная гарантия.

Принципы подключения и управления

Для функционирования, настройки, обеспечения постоянного доступа к управлению, умная розетка должна быть подключена к сети Интернет. Выход в сеть возможен или через роутер или автономно, если в устройстве предусмотрен модуль мобильной связи.

Управление осуществляется через приложение, которое устанавливается на любом мобильном устройстве Андроид или iOS.

Умное устройство может быть интегрировано в стандартный комплекс умного дома и в этом случае управляется через приложение для комплекса. Также может быть самостоятельным гаджетом, и тогда производитель предоставляет для управления оригинальное приложение.

Все управляющие приложения, официально представленные на российском рынке русифицированы, интуитивно понятны, и просты в использовании.

Общие принципы настройки заключаются в нескольких шагах:

1. Установить приложение в мобильное устройство.
2. При помощи приложения найти розетки в локальной или глобальной сети.
3. Используя приложение, настроить алгоритм работы для каждой в отдельности или для групп.

Для примера установки и настройки будут рассмотрены внешние умные розетки от двух производителей:

• «BePlug 15» с выходом в интернет через роутер;
• комплекс российского производства SENSEIT, с подключением к сети Интернет через мобильного оператора.

Настройка на примере BePlug-15

BePlug-15 представляет собой блок, на передней панели которого находятся выходное гнездо высокого напряжения, два светодиода и кнопка.

Красный светодиод (1) светится при наличии питания в сети, синий светодиод (2) светится в рабочем режиме обмена данными с роутером по каналу WiFi, или мигает с различной частотой при потере связи или перезапуске.

Кнопка (3) подключает/отключает нагрузку при кратковременном нажатии или сбрасывает настройки к заводским установкам при удержании 10 секунд.

После сканирования сети и обнаружения розетки через приложение в память гаджета прописываются данные подключения к роутеру. Для удобства идентификации каждому умному устройству присваивается произвольное имя, в нашем примере это имя — «Отопление».

При успешном подключении, розетка появляется в списке устройств. Теперь её можно включать и отключать при помощи слайдера.

Алгоритм установки следует повторить для каждого дивайса. Их можно в дальнейшем объединять в группы и управлять всеми гаджетами группы одним движением пальца.

Можно задать расписание для группы или для каждого умного устройства в отдельности.

Настройка на примере комплекса розеток SENSEIT

Этот смарт-комплекс получает доступ в глобальную сеть через GSM модуль, находящийся в ведущей розетке. Ведущая по радиоканалу объединена с десятью ведомыми в собственную сеть, площадью до 250 м². Роутер для этого комплекса не нужен.

Ведущая розетка в работе

Три светодиода на панели показывают текущее состояние:

• Красный — питание на вход подаётся;
• Синий — установлена связь с Интернет;
• Зелёный — электроэнергия на выходе раздаётся.

Предусмотрена возможность подключения датчика затопления и датчика температуры, кроме этого, на ведущем устройстве есть слот для подключения СИМ-карты мобильного оператора.

После установки приложения поиск ведущей розетки в сети осуществляется по её номеру IMEI и мобильному номеру СИМ-карты.

Дальнейшая настройка сводится к присвоению имени каждой розетке, как ведущей, так и ведомым. При необходимости их объединяют в группы, программируют сценарии для каждого устройства отдельно или для группы в целом.

В отличие от более простых устройств, Wi-Fi устройства этого комплекса передают в приложение данные о температуре окружающей среды, о возможной протечке воды (если установлены датчики), а ведущая розетка передаёт данные о состоянии баланса СИМ-карты.

В программируемых сценариях можно задать параметры включения и отключения в зависимости от показаний датчиков, или по времени и дням недели, месяца, года. Допускается комбинировать параметры — например, при температуре ниже 12 градусов включать отопление в выходные дни на 4 часа.

Приложение накапливает статистику по параметрам подаваемой электроэнергии (сила тока, мощность, скачки входного напряжения), а также температуре.

Комплекс после установки и настройки не требует постоянного присутствия владельца или ежедневного контроля состояния комплекса.

Конструктивные особенности

Беспроводной Wi fi выключатель состоит из нескольких элементов:

Приемник. Это радиореле, которое после получения соответствующего сигнала замыкает цепь электропроводки и либо включает, либо выключает освещение. Управление производится при помощи пульта дистанционного управления или через смартфон с доступом к вай фай. Приемник имеет небольшие размеры, его можно разместить возле лампы или даже внутри нее, если освещение точечное — за подвесным потолком или в распределительной коробке;

Передатчик. Это может быть пульт ДУ, выключатель или смартфон — от них исходит сигнал, который улавливает приемник. В устройстве расположен маленький генератор электричества: при нажатии на кнопку или при отправке сигнала с телефона импульс преобразуется в радиосигнал, который улавливает приемник. Установить его можно прямо на стену, при этом подводить к нему провода питания не нужно.

Важно! Радиоуправляемые выключатели с управлением через интернет обычно довольно дороги, в дешевых моделях используют пульт ДУ на батарейках

Порядок монтажа

Для монтажа вышеописанной схемы понадобятся плоскогубцы, перфоратор, болгарка либо молоток с зубилом в зависимости от стены, отвертка-индикатор, шлицевая и крестовая отвертки, нож, рулетка и уровень для контроля вертикальности штробы, алебастр либо цементный раствор.

После подготовки штроб питание снимается во избежание поражения электрическим током. Далее, в распределительную коробку заводят провода со щитка, и при помощи алебастра крепят ее в нише. Провода располагают и фиксируют в штробах, затем подключают по указанной выше схеме выключатели. Провод на выключатель из коробки заводится снизу, так что штроба должна проходить ниже него на 5-10 см.

Сначала провода из коробки ведут на выключатели и потребитель, затем выключатели соединяются между собой. Важный момент – не перепутать провода, на выходах выключателей идут два провода перекрестного подключения, на вход первого – фаза, вход второго соединяется с потребителем.

После подсоединения проводки, на коробку ставится заглушка, собираются выключатели, подается питание и осуществляется проверка работоспособности схемы. Если все в порядке, можно замазывать штробы.

Устройство одноклавишного выключателя

Основные части, из которых состоит бытовой одноклавишный выключатель:

• основание с элементам крепления;
• подвижная панель;
• контактная группа с подвижными и неподвижным контактами;
• декоративные элементы.

Принцип работы стандартного выключателя заключается в замыкании и размыкании электрической цепи при воздействии на неё. Но это действие зависит от разности приборов, особенностей их устройства, функциональности.

Основной принцип работы стандартного выключателя заключается в замыкании и размыкании электрической цепи

Варианты исполнения

Варианты конструктивного исполнения выключателя различаются по степени защиты IPxx. Две цифры xx –обозначают уровень защиты от твердых предметов и частиц и от воды. В зависимости от нее определяется зона применения прибора. Например включатели с IP 21 применимы только в помещениях, а выключатели с IP44/ 54 подойдут для использования снаружи.

Использовать снаружи помещения можно выключатели с повышенной степенью защиты

Еще бывают выключатели для накладного монтажа и встроенного типа. Для накладного монтажа предназначены для использования совместно с открытой проводкой. Они монтируются на подкладку. Второй тип монтируется в выемку на стене, в которую встраивается подрозетник. Такой монтаж идёт со скрытой проводкой и поэтому он более эластичный. В нем меньше шансов что-то повредить, но, с другой стороны,самой работы по монтажу больше.

Выключатель накладного типа

Из вариантов выключателей есть еще различие по номинальной нагрузке. Она фиксируется в силе тока или мощности, которую способен коммутировать прибор. Указанную на корпусе или в спецификации величину превышать нельзя.

Тип выключателя	Вид прибора	Нагрузочная способность контактов, А
MAKEL Mimoza 12003	Двухклавишный ключ	10
Simon S27	Кнопочный	10
Jilion 9533140	Двухклавишный проходной	10
Bylectrica Пралеска	Трехклавишный ключ	6
Schneider Electric GSL000171 GLOSSA	Перекрестный	10
