Электро-водяной теплый пол — недостатки и преимущества отопления.

Монтаж водяного теплого пола

Прежде чем, приступать к монтажу системы теплого водяного пола, необходимо тщательно подготовить поверхность. Следует убрать мусор и произвести выравнивание основания, значительных перепадов высоты горизонтальной плоскости быть не должно (не более 5 мм).

Существует 3 варианта монтажа водяного пола:

Бетонная система

Самый распространенный вариант укладки, при котором в качестве основания и распределительного слоя применяют цементно-песчаную стяжку. На предварительно выровненную бетонную поверхность укладывается слой гидроизоляционного покрытия, на который сверху настилается слой теплоизоляции. Затем укладываются и крепятся отопительные трубы. Для больших помещений при укладке труб дополнительно используется армирующая сетка. Если площадь небольшая, будет достаточно закрепить трубы поверх теплоизоляции специальными пластиковыми скобами, крепежными планками или дюбель-крюками.

Далее заливается несущий слой, представляющий собой песчано-цементную смесь дополненную пластификатором. Заключительным этапом идет укладка напольного покрытия поверх отопительной системы. В качестве верхнего слоя теплого пола идеально подходит керамическая плитка, декоративный камень, ламинированный паркет.

Полистирольная система

Более легкая с точки зрения монтажа конструкция основана на использовании специальных теплоизоляционных полистирольных плит. Форма пресовки плиты в виде выпуклых кругов небольшого диаметра предназначенных для удобной и быстрой укладки труб. Плиты по краям имеют замки для надежного сцепления друг с другом и позволяют создать монолитный изоляционный щит по всей поверхности пола.

Прокладка отопительных труб на основание из полистирольных пластин не требует применения крепежа. Установка производится нажатием и фиксацией отрезка трубы в пазах между выпуклостями плиты. Следующим слоем укладываются металлические теплораспределительные пластины. Затем монтируется чистовое напольное покрытие

Деревянная система

В деревянной системе опорным слоем для труб служит обрезная доска, древесная плита, фанера, МДФ и т. д. Деревянные плиты распускают на узкие полоски 130−180мм и с промежутками под трубы укладывают на основание (деревянный пол или лаги). Наверх шурупами крепятся специальные термораспределительные пластины с омега-образными пазами под греющие трубы. Пазы металлических пластин опускаются в выемки между древесными плитами. Отопительная труба фиксируется в омега-образных пазах без использования крепежа.

После прокладки труб всю поверхность застилают полиэтиленовой пленкой. Затем закрепляют при помощи саморезов листы ГВЛ, служащие термораспределительным слоем и основой для чистовой отделки пола.

Для распределения теплоносителя по греющим контурам предназначен распределительный коллектор. В коллекторный шкаф подсоединяют подающую и возвратную трубы. К подающей трубе с горячей водой устанавливается коллектор раздачи, а коллектор для остывшего теплоносителя соединяется с возвратной трубой.

Система теплого водяного пола

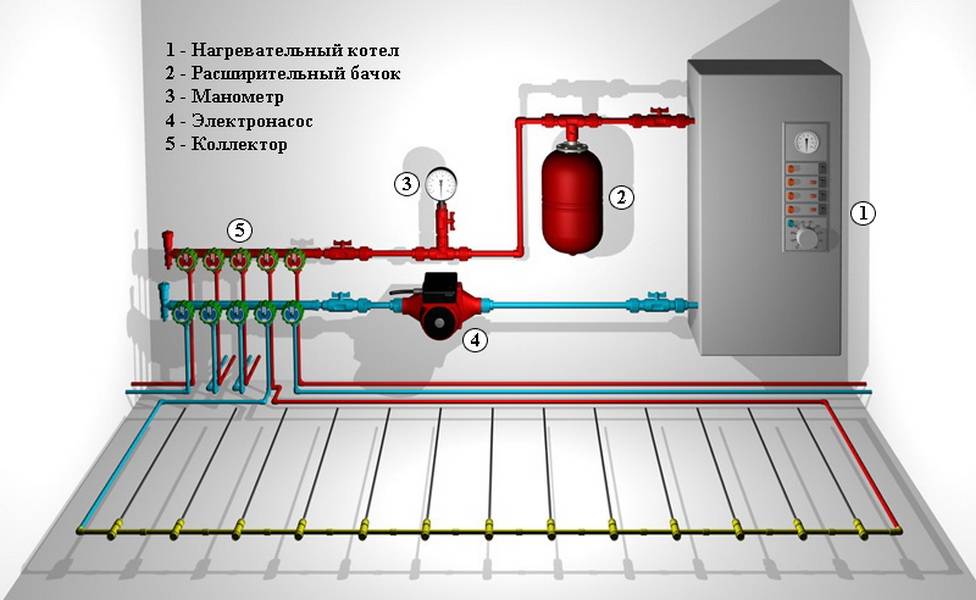

Схема теплого пола содержит коллектор, от которого делается разводка из одного или нескольких контуров обогрева. Чтобы продавить через них теплоноситель, кроме основного насоса от котла применяется дополнительный. В схеме на рис. ниже он одновременно выполняет функцию смесителя горячей воды с обратной, поскольку система является низкотемпературной.

Простая схема водяного теплого пола

Под теплые полы лучше подходит схема со смесительным узлом, связанным с датчиком и регулятором температуры воздуха в помещении. Как только температура в помещении достигает заданной величины, подача горячей воды прекращается, и теплоноситель циркулирует по внутренним контурам, пока не остынет. Затем клапан на входе снова открывается, и температура смеси в контурах вновь повышается.

Характеристика газовых моделей

Современные модификации газовых котлов должны быть оборудованы электронным управлением, регулирующим температурные параметры, обеспечивая безопасность функционирования системы.

Чтобы автоматика и циркулярный насос для теплого водяного пола работали в случае отключения основной подачи электроэнергии, целесообразно запастись локальным источником. Несколько часов работы обеспечат автомобильные аккумуляторы. В ситуациях, когда существует риск частых отключений электричества на несколько дней, придется приобрести дизель – генератор.

Принцип работы котла базируется на циркуляции теплоносителя по обменнику, в процессе которой он нагревается от дымовых газов, получающихся при горении топлива. При передаче тепловой энергии газы охлаждаются, и при определенной температуре образуется конденсат, обусловливающий появление дополнительного тепла. Такая особенность значительно повышает КПД нагревательного оборудования.

Газовые котлы безупречно функционируют при условиях бесперебойного поступления газа, не требуя особых методик по текущему обслуживанию. В конструкциях, где предусмотрен электронный механизм по проведению розжига котла, функционирование горелки регулируется сообразно заданным температурным показателям с отводом всех вредоносных продуктов сгорания посредством принудительной вентиляции. Котлы с пьезорозжигом, работая автоматически, также прекращается поступление газа, если пламя погасло, но восстанавливается горение вручную.

Температура теплоносителя для теплого пола

Комфортная для людей температура, когда пол нагрет до +22 — 25 градусов, а в области головы показатели около +20. В гидрополах распределение и передача теплоэнергии зависит от диаметра и материала трубопровода, укладочного шага, отделочного материала, и от того, как правильно настроены расходомеры.

Выбирая температуру теплоносителя надо учитывать

• тип и толщину стяжки;
• условия эксплуатации;
• есть ли дополнительная система отопления;
• вид финишной отделки;
• желаемый уровень обогрева.

Такие значения позволяют обогревать всю площадь на необходимом уровне, и не допускать превышения оптимальных показателей. То есть, не происходит перегрева и повреждения отделочного материала.

Допустимая разница между уровнем нагрева воды на входе и выходе колеблется в диапазоне 5 — 15. Меньше 5 нельзя, так как увеличится потребление теплоносителя контурами, что уменьшит напор. Разница более чем на 15° — тоже не рекомендована. Это может привести к различной степени обогрева пола на разных участках.

Самими оптимальными являются расхождения в пределах 10 — 12 °С.

В чем отличие электрического «теплого пола» от водяного

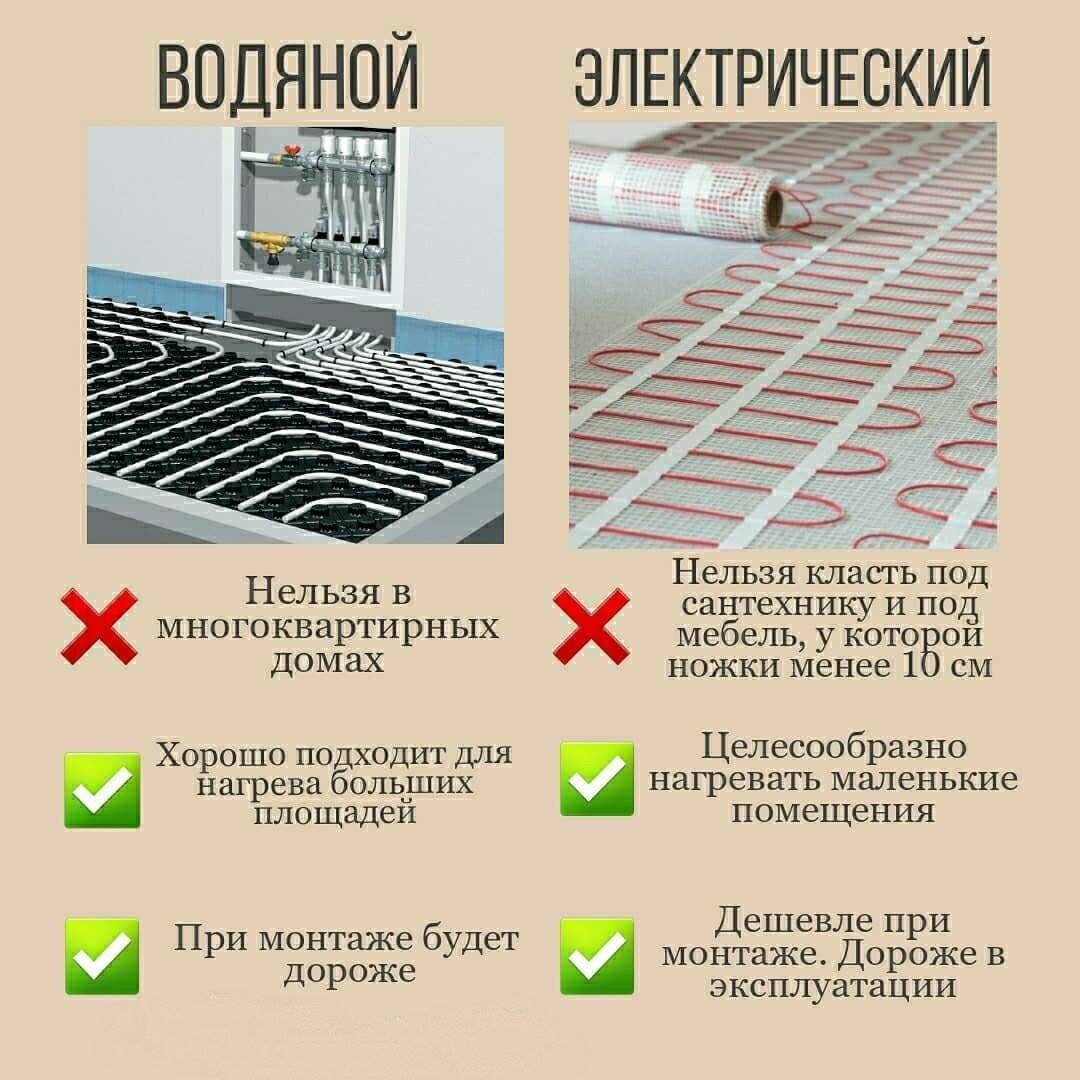

Сравнительный анализ водяного и электрического подогрева пола невозможен без учета специфических особенностей каждой системы отопления.

Водяной «теплый пол» использует в качестве источника тепла жидкий теплоноситель, циркулирующий по проложенным в стяжке пола трубам. Подогрев воды осуществляется в котлах, которые могут работать на газе, жидком и твердом топливе.

У электроподогрева напольного покрытия источником тепла служит специальный кабель, греющийся при прохождении электрического тока. Его так же монтируют внутри стяжки.

Сильные и слабые стороны водяного «теплого пола»

• экономичность — по расчетам специалистов, водяной «теплый пол» по затратам на обогрев лучше центрального отопления на 30%, а в отдельных случаях и на 60%, электроподогрева пола — в 4-5 раз;
• большой, до 50 лет, срок эксплуатации;
• устройство под все имеющиеся в продаже виды пола (линолеум, ламинат, паркет, плитка и т.д.);
• универсальность — нет ограничений по виду и типу помещений (по зданиям есть запреты);
• экологичность — отсутствуют выделение в воздух вредных веществ и электромагнитное излучение, параметры влажности в помещении изменяются, но не существенно (радиаторы сильнее сушат воздух);
• комфортная ходьба по полу босиком;
• эстетичность — вся система скрыта, нет видимых труб и радиаторов отопления. Это позволяет дизайнерам применять самые неожиданные решения при расстановке мебели и оформлении интерьера.

Есть и недостатки:

• необходимо иметь техническое помещение для подогрева теплоносителя;
• высота помещения значительно уменьшается, минимум на 8 см, из-за необходимости укладывать утеплитель между стяжкой и основанием пола (чтобы не обогревать подвал) и более толстой стяжкой (дополнительно необходимо закрывать трубы на 2-4 см толщиной);
• высокая стоимость комплекта оборудования (отопительный котел, центробежные насосы, смесительные узлы и т.д.) — примерно в 5 раз выше стоимости кабельной системы обогрева;
• сложный и трудоемкий монтаж — нужен опыт соединения труб и заливки стяжки (незначительные ошибки могут вскрыться через пару месяцев, в итоге пол и систему придется менять);
• запрещено устанавливать в многоэтажных домах;
• нет возможности ремонта — при протечке демонтируются и пол, и стяжка;
• несмотря на наличие смесительного узла, регулировка температуры теплоносителя затруднена, в результате чего возникают постоянные скачки температуры, что хорошо видно у твердотопливных котлов;
• неравномерный прогрев пола — по мере прохождения по трубам теплоноситель остывает;
• требуется постоянное обслуживание при использовании твердотопливных котлов (регулярно подкладывать топливо);
• большой вес стяжки, что требует усиления основания, если не укладывалась железобетонная плита перекрытия.

Сильные и слабые стороны электрического «теплого пола»

Среди достоинств электрического подогрева пола специалисты выделяют:

• возможность укладки на систему электрообогрева любых напольных покрытий;
• всеохватность — можно монтировать в одно- и многоэтажных домах, квартирах и офисах, гостиной, ванной, на кухне и т.д.;
• низкая цена комплекта оборудования;
• простой монтаж — выполнение работ под силу хозяевам жилья;
• очень точная, до 0,1 градуса по Цельсию, регулировка температуры источника тепла благодаря термодатчикам и терморегуляторам;
• система компактная, не требует дополнительных помещений и легко прячется;
• нет необходимости в обслуживании;
• высокий уровень комфорта в помещении: приятный теплый пол, регулируемая температура воздуха, отсутствие циркуляции воздушного потока;
• большой срок службы при соблюдении элементарных правил эксплуатации (наиболее распространенная ошибка — нарушение режима включения и выключения системы);
• равномерный прогрев поверхности пола, как в отдельной комнате, так и в квартире в целом.

Есть и минусы:

• высокие эксплуатационные расходы (при отоплении квартиры расход электроэнергии достигает 10-15 кВт/час);
• требуется замена подводящей электропроводки на более мощную (стандартные варианты не рассчитаны на высокие нагрузки);
• высота помещения уменьшается на 7-10 см;
• необходимо мощное перекрытие из-за тяжелой стяжки;
• сложный, но не требующий полного демонтажа стяжки, ремонт (в отличие от водяного «теплого пола», место потери контакта легко определяется приборами).

Рассмотренные сильные и слабые стороны каждого вида обогрева помещения не позволяют сделать однозначный вывод: «теплые полы» — водяные или электрические, что лучше.

Продолжим анализ. Для этого будем сравнивать технико-эксплуатационные характеристики.

Влияние на здоровье

Достаточно ли проанализировать информацию по запросу «водяной теплый пол преимущества и недостатки», чтобы принять окончательное решение, особенно, если в жилище проживают люди с ослабленным здоровьем? С одной стороны, если сложности не пугают, а достоинства подкупают, стоит еще раз критично их оценить.

Дело в том, что сама главная особенность и достоинство такого типа отопления, а именно, постоянная повышенная температура пола, позволяющая все время «держать ноги в тепле», может иметь и обратную сторону.

А именно, оказать негативное воздействие на сосудистую систему ног, ведь кровь постоянно приливает к «теплым» ногам, давая постоянную нагрузку на вены и расширяя их.

Следовательно, монтировать водяной или электрический пол рекомендуется в помещениях с периодическим и недолгим пребыванием там людей, либо ограничить время хождения по полу или пребывания на нем.

На вопрос о том, вредны ли теплые полы водяные для общего физического состояния и самочувствия, также нельзя ответить однозначно. Воздух в помещении не пересушен, неправильное перемешивание слоев отсутствует, но случае с обогреваемыми полами затруднена естественная вентиляция. Для того чтобы избежать спертости воздуха, необходимо чаще проветривать помещение и позаботиться о принудительной вентиляции.

Классическая модель

Классический водяной теплый пол производит подогрев полов в доме при помощи системы труб, в которых циркулирует теплоноситель – вода или этиленгликоль. Носители нагреваются в котле или от системы центрального отопления.

Классическая модель устанавливается в большинстве современных областях строительства: детские дома, отдельные квартиры, многоэтажные здания, коттеджи, торговые магазины, спортивные комплексы и даже стадионы.

Водяной теплый пол своими руками

Такая широкая распространенность классической системы объясняется ее универсальностью: она легко устанавливается как перед началом строительства дома, так и в уже возведенном доме. Кроме этого, она свободно подключается к полностью автономным отопительным системам и теплоцентралям любого класса.

Конструктивные особенности водного теплого пола (классическая модель):

• Современные теплые полы свободно устанавливаются в любом частном здании или загородном доме;

• В квартирах водяной теплый пол подключается только к оборудованным теплообменным узлам, устройство и расположение которых не должно нарушать гидравлическую целостность отопительной системы всего дома;

• Конструктивные особенности классического теплого пола позволяют устанавливать его в доме с деревянной мебелью. Тепло, идущее снизу, не провоцирует рассыхание швов. Кроме этого, в квартире можно проводить ремонт или перестановку мебели без необходимости демонтажа теплого пола;
• Гарантия безопасности. Трубы состоят из металлопластика либо сшитого полиэтилена. Эта категория синтетических материалов отличается высокими эксплуатационными качествами: они не подвержены коррозии, долго не портятся. Кроме этого, на внутренних стенках сшитого полиэтилена или металлопластика не скапливаются вредные отложения, которые часто приводят к уменьшению проходного сечения трубы.

Типы классических теплых полов:

• На бетонной стяжке. Этот вид теплого пола считается самым распространенным. Устройство пола на бетонной стяжке: трубы заливаются бетоном, в результате чего пропадает необходимость использовать дополнительные распределители тепла;

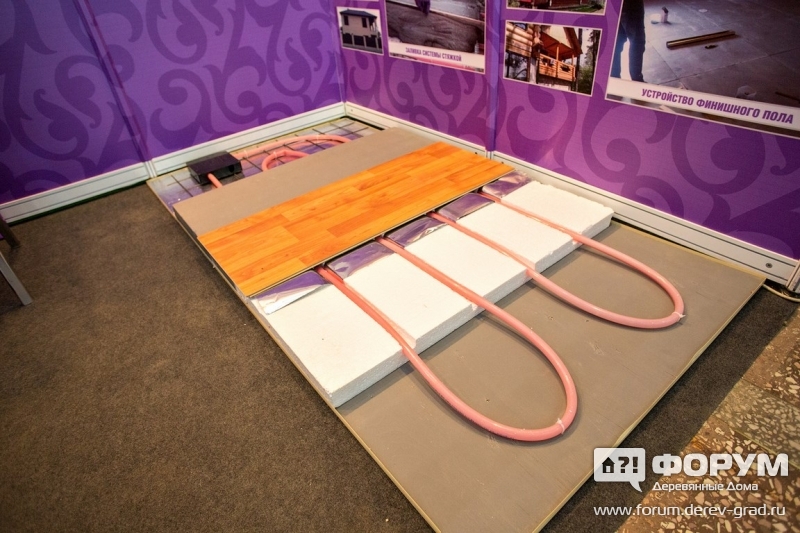

• Полистирольная система. В основе этой технологии лежит конструкция из полистирольных пластин с пазами, в которые сначала вкладываются специальные алюминиевые пластины, а затем и сами трубы. На современном этапе развития отопительных систем удалось добиться поразительно маленькой толщины полистирола: от 13 до 32 мм. Отметим, что уже сегодня ведутся разработки полистирольных конструкций обогрева высотой до 8 мм.

Водяной теплый пол на основе полистирольной системы рекомендуется устанавливать только в определенных условиях: в зданиях с очень низкими потолками, в доме со слабыми полами, в которых нормативная нагрузка перекрытия не рассчитана на дополнительную бетонную конструкцию; нет возможности организовать бетонную стяжку – замешать бетон самостоятельно или подвезти его; при перепланировке старой отопительной конструкции.

https://youtube.com/watch?v=JZDR7lJm0w4

Технология укладки водяного теплого пола в полистирольные плиты

Рассмотрим, какие есть у водяного теплого пола сильные стороны:

• Технология имеет высокий уровень совместимости с современными напольными покрытиями – линолеумом, плиткой, ковролином, ламинатом и пр.;

• Простая процедура монтажа и минимальные финансовые затраты;

• Высокий уровень автономности – пол можно подключать к уже функционирующей системе обогрева (котел или центральная система отопления);
• Классическая модель водяного теплого пола позволяет полностью отказаться от электрического отопления. У этого достоинства выплывает еще одна сильная сторона, а именно – экономия. В среднем экономия составляет около 30%, в загородном доме показатель расхода ресурсов на отопление снижается еще больше – до 40–45%;
• Полная автономность. Пол не перестает функционировать даже без электричества, поскольку вода нагревается в котле, который может работать на дровах, угле или газе (электро-водяные типы сильно зависят от электричества).

Водяной теплый пол имеет ряд недостатков:

Устройство водяных теплых полов

• Классическую модель нельзя устанавливать в многоэтажных зданиях из-за возможного риска затопления соседей;
• Также классическая модель не имеет регуляторов мощности отопления. Поэтому людям часто приходиться регулировать подогрев в доме наугад, подкидывая меньше или больше топлива;
• Риск затопления появляется тогда, когда вам не удастся своевременно обнаружить повреждение трубопровода.

Теплый пол от твердотопливного котла: способы подключения и работы

Для нового частного дома, для коттеджа или дачи удачным и эффективным способом обогрева станет оборудование системы отопления «теплый пол». Существующая на сегодняшний день информация говорит о том, что по своей эффективности такая система обогрева жилых помещений достаточно эффективна. Водяные теплые полы сегодня становятся все более популярными в частных домовладениях, учитывая большой выбор технических средств, материалов и приспособлений, необходимых для монтажа подобной системы. Качество отопления в любом случае зависит от источника тепла. Если с газовыми и электрическими котлами при монтаже теплого пола особых вопросов не возникает, то связка твердотопливный котел и отопление типа «теплый пол», заставит вас повозиться.

Основная причина лежит в отсутствии четкого и действенного механизма регулировки температуры нагрева теплоносителя. Температура котловой воды, которая расходится по контуру для теплого пола, не должна превышать допустимые параметры. Малейший сбой в работе нагревательного прибора и на вашем полу, прямо в комнате, можно будет готовить еду. Рассмотрим проблему с разных ракурсов.

Типы электрокотлов для водяных полов

Не все электрические котлы отопления, подходят для теплого водяного пола. У низкотемпературных систем отопления, существуют определенные ограничения, связанные с параметрами нагрева теплоносителя.

Максимальная температура, которую можно подавать с электрокотла на водяной пол – 55°С. Нагрева достаточно, чтобы обеспечить комфортную температуру 26-28°С, в районе пола. Данный параметр является основным, но, не единственным критерием выбора электрокотла.

При подборе котельного оборудования, обращают внимание на три важные характеристики:

• Тип установки – электрические котлы для водяного теплого пола, изготавливаются в напольной и настенной версиях. Электродные модели, отличаются небольшим весом и часто устанавливаются непосредственно на трубопровод системы отопления. ТЭНовые котлы, по своей конструкции, практически, тот же бойлер и имеют во внутреннем устройстве, утепленную емкость с встроенным трубчатым нагревателем, что увеличивает вес. Напольные электрокотлы, отличаются большой мощностью.
• Количество контуров – котельное оборудование, имеет один или два отопительных контура:
  1. Одноконтурные агрегаты (электродного и тэнового типа), работают на нагрев теплоносителя. Если требуется обеспечить ГВС, подключается бойлер косвенного нагрева.
  2. Двухконтурные модели (исключительно тэнового типа), одновременно нагревают теплоноситель и горячую воду для бытовых нужд. Модели с двумя контурами малоэффективны при нагреве горячей воды (теряется большое количество тепла, вода поступает после открытия крана с существенной задержкой), по этой причине, их рекомендуется подключать к внешнему теплоаккумулятору. Схема работает и при использовании двух тарифного счетчика. Ночью, когда электричество дешевле, вода в емкости нагревается, а днем, тепло используется для нагрева теплоносителя теплых полов и подогрева ГВС.

• Принцип нагрева – для теплых полов, подходят ТЭНовые электрокотлы, имеющие широкий диапазон регулировок мощности. В классических электродных котлах, минимальный нагрев теплоносителя, начинается с 60°С, что связано с особенностями работы. В виду особенностей внутреннего устройства, при подсоединении к низкотемпературным системам отопления, требуется выполнить подключение через узел подмеса. Современные электродные приборы обогрева, в частности, марки Галан, имеют модифицированное устройство, позволяющее прямое подключение к теплым полам.

Эффективная система водяного теплого пола с электрическим отопительным котлом, всегда предусматривает наличие гребенки, включающей узел подмеса. Устройство препятствует подаче в отопительный контур теплоносителя, нагретого, свыше заданных параметров.

Монтаж водяного пола под стяжкой

Такой способ установки является одним из самых трудных, но в то же время, более эффективным и долговечным в использовании. К тому же КПД системы значительно вырастает, поскольку тепло задерживается и равномерно распределяется по всей площади пола. Даже после отключения отопления, температура поддерживается долгое время. Именно поэтому стоит рассмотреть монтаж водяного теплого пола под стяжку. Рассмотрим процесс пошагово.

ЭТАП 1: подготовка. Помещение стоит подготовить до начала отопительного сезона: установка окон, дверей. Разрабатывается схема монтажа теплого водяного пола и расчет труб на площадь помещения. Завершены начальные отделочные работы, минимальная коммуникация и свободное место. Первым делом делается разметка пола. Основа, над которой будут производится дальнейшие работы, обязательно должна быть ровной. Максимальный перепад – 0,5 сантиметров. В обратном случае, работа системы теплого пола будет значительно нарушена. Неизбежно произойдет завоздушивание.

ЭТАП 2: установка пароизоляции или гидроизоляции. В ипостаси изолятора применяют полиэтиленовую пленку. Толщина таковой обязана быть не меньше 0,2 миллиметров. Такой слой требуется для сохранения утепляющих материалов от влаги, которая значительно уменьшает имеющиеся свойства.

Гидроизоляция, то есть защита от влаги, является обязательным шагом, потому что влажность может возникнуть не только из грунта, но и из достаточно холодного покрытия. Пленка укладывается накидыванием до десяти сантиметров. Закрепляется затем липкой лентой. Ей же укрываются стыки стен и пола.

Чтобы сделать водяные теплые полы правильно, меж стяжением и стенами не образовывался мостик холода, применяется демпферная лента для компенсации тепловых расширений. Ленту по правилам укладывают вдоль стен. Высота над распланировкой уровня пола должна укладываться в минимум двадцать сантиметров. Специальный влага-отталкивающий слой ленты защищает стыки между плитой и стеной от совершенно ненужной влаги.

ЭТАП 3: установка плит теплоизоляции. От правильного выбора и установки плит тепловой изоляции зависит успешность работы системы подачи тепла. Перед тем как сделать водяной теплый пол, можно использовать фольгированный утеплитель из пенного полистирола толщиной в три сантиметра. При всех явных положительных свойствах данного утеплителя, он содержит принципиальные минусы, следовательно, правильнее будет отдать свою преференцию инновационным и технологическим материалам для тепловой изоляции.

Плиты тепловой изоляции являют собой уже конечные рабочие материалы для укладки труб пола. Они достаточно солидные, крепкие и имеют выступы специализированного предназначения. С их помощью можно достаточно легко закрепить и согнуть трубы, придавая тем самым, необходимую форму.

Плиты состыковываются определенными замками и устраняют скромные неровности, присущие поверхности пола. Установка производится по определенному направлению: от самого дальнего левого угла помещения направо. Если комната имеет нестандартную планировку, то плиты обрезаются согласно имеющему плану помещения.

ЭТАП 4: укладка контура отопления. Трубы укладывают с расстоянием в десять-тридцать сантиметров, в зависимости от величины потери тепла. Зачастую, достаточно тридцати сантиметров. Отступ от стены – пятнадцать сантиметров. Трубы необходимо устраивать между специальными выступами плит изоляции тепла. Прижимать трубы следует как можно плотнее к полу. На стыках их защищают легкометаллическими гильзами.

При создании теплого водяного пола своими руками надо придерживаться четкой схемы укладки. Для каждого отдельного контура необходим отдельный отрезок трубы, но обязательно подобающей длины. Если диаметр составляет шестнадцать миллиметров, то длина до восьмидесяти миллиметров. И если длина до ста двадцати, то для труб с диаметром двадцать миллиметров. В ситуации, когда длина превышает указанные форматы, то сила гидравлического сопротивления значительно вырастет.
