Как сделать теплый пол под плитку: правила укладки + руководство по установке

Монтаж инфракрасного электрического теплого пола

Инфракрасный (пленочный) теплый пол монтируется с некоторыми отличиями от своего кабельного «собрата». Следуйте инструкции.

Монтаж инфракрасного электрического теплого полаЭлектрический инфракрасный теплый полПринципиальная схема подключения ИПО

Составляем схему укладки

Первый шаг. Выбираем место установки терморегулятора. Его монтаж рекомендуется выполнять с 15-сантиметровым отступом от поверхности пола.

Монтаж скрытого терморегулятора теплого полаМонтаж скрытого терморегулятора теплого пола

Второй шаг. Составляем схему укладки системы обогрева.

При составлении схемы учитывайте следующие важные нюансы:

• первый ряд пленки должен быть уложен с отступом не менее 100 мм и не более 400 мм от стен;
• если теплый пол будет применяться в качестве основной системы обогрева, он должен занимать как минимум 70-75% суммарной площади поверхности;
• если инфракрасная пленка укладывается в качестве дополнения к имеющемуся обогреву, достаточно, чтобы она занимала порядка 40-50% площади основания.

Укладываем и подключаем систему

Первый шаг. Раскладываем инфракрасную пленку поверх теплоизоляции. Придерживайтесь составленной схемы. При необходимости пленку можно резать по заводским линиям.

Раскладываем инфракрасную пленку поверх теплоизоляцииРезка матов

Укладку элементов выполняйте медными частями контактов вниз по направлению к стене с терморегулятором.

Второй шаг. Подключаем контактные зажимы к краю медной полоски и подсоединяем провода.

Конструкция инфракрасного теплого полаПодключение инфракрасного теплого пола

Третий шаг. Изолируем места разрезов инфракрасной пленки и соединений зажимов и кабелей. Для изоляции хорошо подходит специальная битумная мастика.

Подключение инфракрасного теплого пола

Часть зажимов устанавливайте на токонесущую поверхность. Оставшиеся располагайте внутри нагревательной пленки.

Правильная укладка проводов

Четвертый шаг. Подключаем термодатчик к нижней стороне инфракрасной пленки и тщательно его изолируем.

Пятый шаг. Устанавливаем терморегулятор. Перед этим должна быть закончена укладка всего запланированного материала и подключены все контакты и кабели. Терморегулятор рекомендуется устанавливать стационарно. При отсутствии такой возможности можете подключать его в розетку, как обыкновенный электроприбор.

Устанавливаем терморегулятор

По опыту, основную часть кабелей, соединяющих терморегулятор и нагревающую пленку, лучше всего прокладывать под плинтусом.

В завершение подключаем систему к электрической сети и переходим к ее тестированию.

Теплый пол инфракрасный

Тестируем систему после монтажа

Изучите поведение системы после включения в сеть. Если перегрева, искр и прочих дефектов нет, все нормально. Можете приступать к монтажу финишного напольного покрытия. Перед этим достаточно накрыть систему плотной полиэтиленовой пленкой, но некоторые специалисты все-таки рекомендуют залить тонкий слой стяжки – на него финишное покрытие ляжет более качественно.

Укладка ламината поверх ИК полаТеплый пол

Процесс укладки теплого покрытия под плитку

В зависимости от толщины вашего напольного покрытия лучше выбирать тот или иной вид теплого электрического пола. Если толщина не слишком большая, то советуем для укладки выбирать нагревательные маты или инфракрасную пленку. Ниже мы расскажем об особенностях укладки покрытий обоих видов.

Как уложить теплый пол, состоящий из нагревательных матов

Что же представляют собой нагревательные маты. Это стекловолоконные армированные сетки, к котором прикрепляют экранированную секцию, обладающие такими характеристиками:

• максимальная толщина матов составляет 3 мм;
• наличие технологии соединения горячей и холодной части пола без муфт, что обеспечивает конструкции максимальную надежность;
• сетки обеспечивают проникновение материала для стяжки или клея для плитки.
• Укладка при помощи матов имеет такие особенности:
• перед процессом установки составьте специальную схему, где указывается размещение всей мебели и других предметов в комнате;
• после того как вы выбрали место для размещения терморегулятора, нужно оборудовать там распаечную коробку, сделать в стене канавки и основании пола для проводов соединения и температурного датчика.

Черновое покрытие нужно очень хорошо очистить от грязи, пыли и ненужных вещей. Чтобы связка специального клея с плиткой была надежной, сделайте его грунтовку.

Датчик следует устанавливать внутри заранее приготовленного канала, который устанавливается так:

• просчитайте его глубину так, чтобы это не мешало укладывать плитку;
• располагайте канал на одинаковом расстоянии от кабельных витков;
• канал не должен пересекаться с кабелем нагревания или находиться в непосредственной близости от него.

При необходимости, благодаря каналу можно будет сменить быстро датчик теплого пола.

Когда вы провели все предварительные работы, можно приступать и к самой укладке конструкции. Теплоизоляционные мероприятия при этом не нужны, поскольку монтаж теплоизоляции может привести к тому, что кабель перегреется и выйдет из строя.

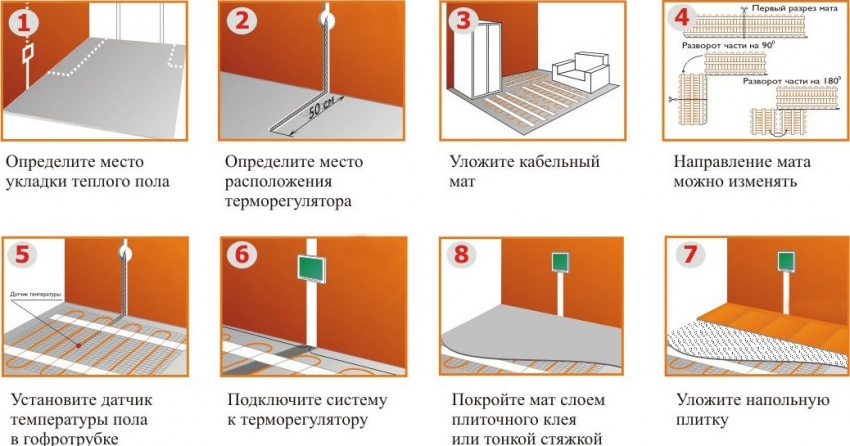

Укладка состоит из нескольких этапов. Для начала мат нужно раскатать по специально приготовленной схеме вдоль всей площади пола методом «змейки». Для этого при раскатывании может возникнуть необходимость разрезания стекловолоконной сетки

Это делать следует очень осторожно и внимательно, стараясь не повредить кабель:

• сделайте поворот и разрежьте сетку поперек;
• разверните мат при каждом цикле укладки от одной стены к следующей. Во время разворота нужно сохранять минимальное расстояние между витками 6 см;
• возникающие препятствия нужно обходить, чтобы расстояние до кабеля ровнялось порядка 5 см;
• удалите сетку частично, если не удается обойти препятствие. Вдоль него кладут свободный кабель;
• если помещение имеет необычную форму, то сетку можно и удалить, а кабеля укладывать в произвольной форме. Сильно гнуть при этом его не рекомендуется, при этом не забывать о соблюдении расстояния 6 см как минимум между витками.

А чтобы подключить его к терморегулятору нужно порядка 4 силовых проводов, а когда не хватает холодных концов, то нужно вырезать из мата нагревательный кабель, не вынимая при этом соединительную муфту из стяжки.

Окончательный этап укладки выглядит следующим образом:

• после того как вы мат разрезали и протянули, нужно его в разрезанном виде вновь скрутить в виде рулона, открыть на нижней стороне защитную полосу клейкой ленты, а затем опять раскатать его по всей поверхности пола;
• покройте все покрытие специальным плиточным клеем слоем до 7 см. Когда он высохнет, можете укладывать плитку;
• когда нагревательный мат уложен, подключите провода к электричеству, включается при этом терморегулятор, датчик и устройство защитного выключения.

Особенности укладки электрического пола с инфракрасной пленкой

Инфракрасная пленка, которой оснащены полы такого вида, представляет собой изоляционную крайне тонкую пленку до 1 мм, в которой внутри размещен электропроводный материал.

Подготовительные мероприятия практически не отличаются от варианта укладки пола на нагревательных матах. Однако нужно не забыть уложить теплоизоляционные материалы, а только сверху уже укладывать саму инфракрасную пленку листами параллельно, нельзя при этом класть их внахлест. Далее следует установить терморегулятор и проверить систему на работоспособность.

Теперь крепим монтажную сетку, чтобы при этом саморезы не смогли повредить контакты, а потом заливаем сетку стяжкой из цемента и песка. Вновь протестируйте систему на работоспособность.

Дождитесь, пока стяжка высохнет, и уложите плитку на специальный клей, обладающий термостойкими свойствами.

Включать инфракрасный теплый пол можно практически через месяц после укладки, когда плиточный клей высохнет наверняка.

Как сделать электрический теплый пол своими руками

В случае укладки теплого пола под плитку, технология монтажа вполне допускает самостоятельное проведение всех работ. Так что при желании можно отказаться от вызова мастера, и сделать все необходимое своими руками.

Перед тем как делать теплые полы, необходимо тщательного подготовить основание, максимально тщательно выровняв его. При этом совсем необязательно наносить новую стяжку. Вполне допустимо использовать старое бетонное основание, если оно достаточно ровное. В этом случае потребуется лишь пропылесосить и помыть поверхность.

Последовательность установки системы теплого пола под плитку

Далее осуществляется укладка термоизоляционного слоя – чрезвычайно ответственный этап, призванный обеспечить максимальную экономию тепла и средств. Лучшим материалом для этой цели принято считать пенофол. Он легко крепится к основанию при помощи двухстороннего скотча и при этом обладает коэффициентом теплоизоляции 0,049 Вт/мК.

Теперь можно переходить непосредственно к укладке системы теплого пола. Данная процедура будет зависеть от того, какой из выше предложенных способов вы выбрали. На этом этапе стоит подумать о размещении датчика температуры, особенно в том случае, если вы покупали отдельные составляющие, а не готовый к укладке комплект. Датчик просовывают вместе кабелем питания в гофрированную трубу, которая в дальнейшем заливается бетоном с наружной части.

Монтаж пленочного теплого пола осуществляется согласно этой же инструкции, за исключением разве что необходимости производить заливку стяжки после укладки.

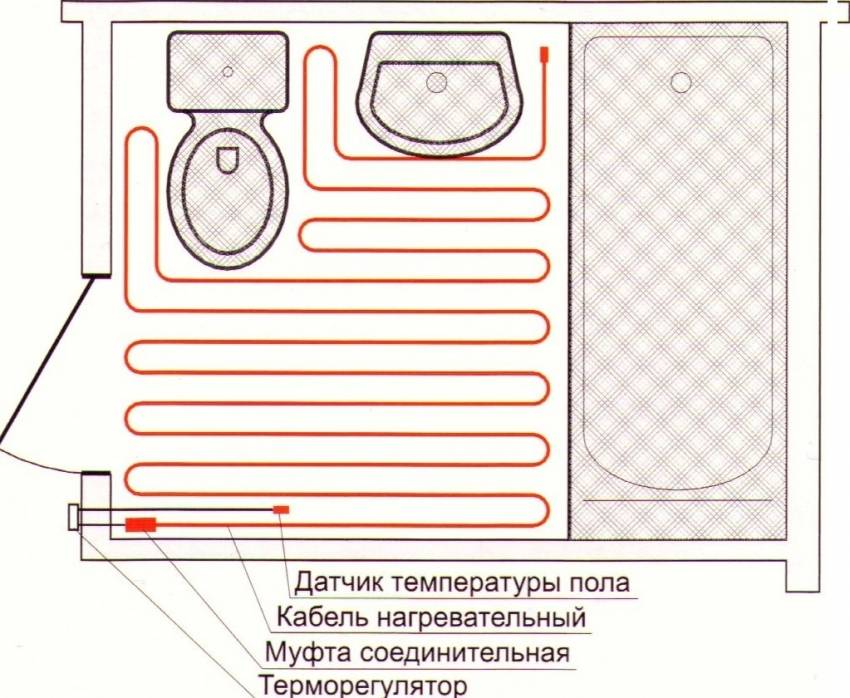

Схема расположения элементов системы теплого пола в ванной комнате стандартного размера

Как самостоятельно проверить исправность теплого пола

Перед тем как перейти к завершающему этапу работ – укладке плитки, необходимо провести проверку исправности системы. Для этого нужно следовать следующему алгоритму:

1. Проверить все места соединений и сгибов.
2. Включить питание и провести проверку температуры.
3. Воспользовавшись специальным тестером, измерять показания сопротивления (всю информацию о нормах для системы этого типа можно узнать из техпаспорта).

Если все показатели в норме и система работает исправно, то остается лишь залить слой стяжки (если в нем есть необходимость) и провести укладку кафеля.

Перед укладкой стяжки и напольной плитки, стоит проверить работоспособность установленной системы

Виды электрического теплого пола под плитку

Разновидности электрического теплого пола под плитку

кабельный – нагревательный резистивный кабель для теплого пола в катушке (бухте). Крепится путем зажима на специальной планке. Можно купить готовый комплект, содержащий минимальный либо полный набор комплектующий. В некоторые комплекты входит даже инструмент. Цена комплекта зависит от его мощности, длины кабеля и комплектации. Сэкономить можно за счет самостоятельного подбора элементов и выполнения монтажа своими руками. Выбирая нужно учесть, что греющий кабель для пола может быть одно- и двухжильным. Второй вариант предпочтителен, поскольку более надежен, первый – более дешевый;

нагревательные маты (кабельные). Мастера советуют выбрать этот вариант, если планируется самостоятельный монтаж. Стоимость матов на треть дороже, но по простоте расчета и укладки он существенно превосходит предыдущий вариант;

пленочный (инфракрасный) теплый пол. Самый дорогой вариант, но самый надежный в плане безопасности. В первую очередь за счет отсутствия электромагнитных волн.

увеличивает нагрузку на плиту перекрытия (что нежелательно в многоэтажных домах);

уменьшает высоту потолка;

заливка стяжки сопровождается мокрыми работами, что не всегда приемлемо для пользователей;

длительный период высыхания (застывание бетонного раствора).

Кроме того, расчет длины греющего кабеля сложнее чем нагревательных матов.

Монтаж электрического теплого пола под плитку своими руками

Следует знать, что технология укладки электрического пола под плитку несколько отличается в зависимости от вида пола, но часть этапов для них идентична:

Электрические маты

Электрические маты также бывают разные и отличаются принципом работы:

• Кабельные нагреваются сами, после чего, передают тепло стяжке и полу, а уже от пола греется воздух;
• Карбоновые маты работают совершенно иначе. Они излучают инфракрасное тепло, которое нагревает все предметы в комнате, пол и стены, которые в последствии отдают тепло в воздух.

Для укладки под плитку лучше всего подойдёт кабельный мат, ведь он стоит дешевле и почти не уступает карбоновому, поэтому стоит остановиться именно на нём. Кабельный мат представляет собой сетку, сделанную на основе полимеров, например, стекловолокна, на которую крепится нагревательный элемент – кабель.

Дополнительно мат покрывается клейким составом, защищённым специальной плёнкой, которую удаляют во время монтажа. Клей на мате значительно облегчает работу по установке электрического пола.

Кабели в мате могут также отличаться. Всего бывает два вида: двужильные и одножильные. Они обладают абсолютно равной мощностью, однако цена на одножильные кабели значительно ниже. Преимуществом двужильного кабеля является то, что его проще подключать и он создаёт меньшее электромагнитное поле.

Обычно в их комплекты входит:

1. Нагревательный мат шириной в 45 см;
2. Терморегулятор, крепящийся на стене;
3. Термодатчики;
4. Соединительные провода;
5. Инструкция.

Также в комплектацию может входить всякая мелочёвка, например, двусторонний скотч или гофрированные трубы, однако это редкость.

Разбираем виды теплых полов

Установка теплых полов под кафельную плитку начинается с выбора греющего оборудования. Некоторые специалисты и потребители заявляют, что гораздо выгоднее прокладывать водяные полы, но это возможно далеко не всегда. Кроме того, у них есть определенные минусы:

• Для укладки водяных труб потребуется мощная бетонная стяжка – она заливается поверх уложенных труб, ее толщина достигает 70-80 мм;
• Бетонная стяжка создает давление на черновые полы – актуально в многоэтажных домах, где плиты перекрытия не рассчитаны на подобные нагрузки;
• Водяная труба подвержена риску выхода из строя – это может привести к затоплению соседей и лишним расходам на ремонт.

Они более применимы в частных домовладениях, где есть возможность оборудовать их еще на этапе строительства или ремонта.

Обратите внимание, что в случае прорыва водяных теплых полов, ремонтировать придется не только свою квартиру, но и чужую. Электрический теплый пол под плитку представлен тремя основными разновидностями:

Электрический теплый пол под плитку представлен тремя основными разновидностями:

• Нагревательный кабель – самый оптимальный вариант;
• Нагревательные маты – несколько дороговато, но эффективно;
• Инфракрасная пленка – не самый разумный вариант.

Давайте рассмотрим возможность их применения совместно с кафельной плиткой.

Инфракрасная пленка

Выбирая электрические теплые полы под плитку, потребители непременно знакомятся с инфракрасной пленкой. Эта пленка обеспечивает подогрев напольных покрытий с помощью инфракрасного излучения, под действием которого они становятся теплыми. Но для укладки под кафельную плитку или керамогранит она не подходит – гладкая пленка не сможет нормально соединиться с плиточным клеем или раствором, из-за чего кафель просто отваливается, пусть не сразу, а со временем.

Также электрическая инфракрасная пленка не сможет обеспечить соединение плиточного клея и основного пола, несмотря на наличие специальных технологических отверстий. Готовая конструкция получается ненадежной и недолговечной, она так и грозит развалиться по частям. Делаем вывод – под плиточный пол необходимо какое-то другое греющее оборудование, инфракрасная пленка сюда не подходит.

Нагревательные маты

Возможность смонтировать электрический теплый пол без стяжки под плитку обеспечивают вышеупомянутые греющие маты. Они представляют собой модульные конструкции, уже готовые для проведения монтажных работ – это небольшие участки из прочной сетки, на которых закреплены отрезки греющего кабеля. Раскатываем на ровной поверхности, наносим клей, укладываем плитку, даем высохнуть – теперь все готово, можно смело ходить по ней и ставить мебель.

Электрические теплые полы под плитку, созданные на основе греющих матов, радуют легкостью в установке. Они не требуют громоздкой и тяжелой цементной стяжки, но отличаются своей дороговизной – это небольшой минус, с которым придется смириться. Зато мы можем смело монтировать их на черновые поверхности и сразу же приступать к укладке кафельной плитки или керамогранита.

Нагревательный кабель

Теплый кабельный пол под плитку – более стандартное и дешевое решение, по сравнению с вышеупомянутыми матами. Он порадует теплом и продолжительным сроком службы, а также низкой вероятностью поломки. Электрические полы с подогревом такого типа монтируются на основе трех видов кабеля:

• Одножильный – не самое достойное решение. Все дело в том, что такой формат кабеля требует подключения проводов сразу к двум концам, а не к одному. Это не очень удобно и приводит к заметным трудовым затратам;
• Двухжильный – более продвинутый кабель для монтажа электрического теплого пола под плитку. Он легкий в укладке, так как не требует кольцевого подключения;
• Саморегулирующийся кабель – он легко нарезается практически в произвольную длину, благодаря особой внутренней структуре может автоматически регулировать температуру нагрева.

Используя для монтажа электрического теплого пола под кафель саморегулирующийся кабель, вы получаете возможность сэкономить на электроэнергии. Также специалисты и потребители отмечают более равномерный прогрев, чего трудно достичь при использовании греющих элементов другого типа.

Итоговые выводы

Электрический подогрев пола под плитку мы можем реализовать двумя способами – с помощью нагревательного мата или греющего кабеля. Инфракрасная пленка для наших целей не подходит, ее лучше использовать с ламинатом. Точнее, использовать ее можно, но только на свой страх и риск – если класть плитку прямо на пленку, то никто не сможет гарантировать продолжительный срок службы такой конструкции. Велика вероятность ее выхода из строя уже в самое ближайшее время.

Важные особенности работ

В одной из статей были рассмотрены виды теплых полов в доме, в частности, водяные и электрические.

Также были указаны их преимущества и недостатки, однако в ней не упоминалось о еще одном преимуществе электрических теплых полов перед водяными – возможность монтажа их самостоятельно.

Чтобы сделать в доме водяные теплые полы нужно большое количество подготовительных работ, также уметь правильно сделать разводку и надежно закрепить трубы, подсоединить их к централизованному отоплению, а затем еще будет масса финишных работ.

Теплые полы же, в которых источником тепла выступает электроэнергия сделать значительно проще, да и подготовительных работ значительно меньше.

Но поскольку существует три вида электрических теплых полов – кабельные, термоматы и инфракрасные, то монтаж их между собой отличается.

Но в целом произвести укладку каждого вида электрических теплых полов самостоятельно вполне возможно.

Особенности укладки

Важно знать, что для наклеивания плитки поверх ТП следует применять специальные эластичные клеи, предназначенные для работы именно в таких условиях (на упаковке имеется пометка «для теплых полов»). Толщина клеевого слоя должна лежать в пределах 5 – 8 мм, не более

Толщина клеевого слоя должна лежать в пределах 5 – 8 мм, не более.

Стяжка, которой заливаются трубы, также должна быть приготовлена по особому рецепту: в нее должны быть внесены добавки-пластификаторы, которые предотвратят растрескивание от циклических температурных перепадов.

Это же правило желательно соблюсти и в отношении черновой стяжки, хотя она и отделена от нагревательного контура слоем теплоизолятора.

Разновидности электрических теплых полов

Конструкции подразделяются на несколько групп, отличных по комплектации и принципу работы:

• кабельная;
• с применением инфракрасной пленки;
• электрические маты.

• Кабельные
• Инфракрасная пленка
• Маты

Система представлена двумя вариантами, отличными по типу используемого кабеля: с одножильным и двужильным. Подогрев поверхности пола осуществляется по-разному. Если в конструкцию заложен одножильный кабель, то он будет отличаться двумя «холодными концами». Так называют участок провода, который не подвергается нагреву. Если планируется укладывать плитку на теплый электрический пол, оснащенный двужильным кабелем, такой вариант предусматривает наличие одного «холодного конца».

Конструкция с двужильным кабелем способна работать в усиленном режиме, поэтому ее часто применяют при обустройстве системы нагрева под кафель на больших площадях. Подключается такой контур с одной стороны. Теплый электрический пол под плитку, оснащенный одножильным проводом, монтируется так, чтобы можно было подключить контур с обеих сторон. Принцип установки такой системы сложнее.

Кабельный

Это классический вариант конструкции теплого напольного покрытия, которое питается от сетевого напряжения. При покупке необходимых комплектующих следует знать, что состоит данная система обогрева из следующих элементов:

1. нагревательный кабель нужной длины, предлагается в бухтах;
2. теплоотражающий материал, который будет использоваться в качестве подложки;
3. специальное крепление, позволяющее зафиксировать провод в разных точках.

Если электрический кабельный теплый пол под плитку обустраивается собственноручно, появляется возможность менять положение контура по своему усмотрению, опираясь проект системы обогрева. Данный вариант предпочтительно применять в случае, когда нужно сделать теплый пол на объектах сложной конфигурации — с большим количеством углов. Если решается вопрос, какие электрические теплые полы лучше уложить, нужно учесть, что кабельная конструкция заливается бетонным раствором.

Габариты контура, заложенные проектом, определяют длину нагревательного кабеля. Специальное крепление для фиксации электрического провода представляет собой гребенку с большим количеством близко расположенных ячеек. Важным моментом при обустройстве теплого напольного покрытия является выбор сечения проводника. Варианты из меди:

• 2х10 мм для тока 16 А, при мощности 3,5 кВт;
• 2х1,5 мм: 19 А; 4,1 кВт;
• 2х2,5 мм: 27 А; 5,9 кВт.

Алюминиевый кабель:

1. 2х2,5 мм для тока 20 А, при мощности 4,4 кВт;
2. 2х4 мм: 28 А; 6,1 кВт.

Инфракрасная пленка

Теплый пол электрический данного вида — хорошая замена кабельной конструкции. Работает пленка по другому принципу: прогревает сначала чистовое покрытие (плитку), затем тепло проникает в окружающие поверхности. Инфракрасный материал не обогревает воздушное пространство, значит, поверхность будет дольше оставаться теплой. Под плитку лучше использовать вариант пленки с карбоном в конструкции. Нагревательные элементы соединяются с помощью медных проводников.

Пленочный материал монтируется сухим методом. Для укладки электрического теплого пола данного типа не требуется заливка бетонной стяжкой. По этой причине инфракрасная пленка является наиболее предпочтительным вариантом, если необходимо избежать уменьшения высоты потолков. Этот материал характеризуется сравнительно небольшим уровнем энергопотребления, однако фактор не подтверждается, если система функционирует на высокой мощности и обеспечивает нагрев поверхности до температуры выше +21°С.

Нагревательные маты

Этот вариант имеет существенное преимущество перед кабельной системой, т. к. представляет собой готовую к монтажу конструкцию. Нагревательные маты, используемые для отопления помещения посредством нагрева плитки, представляют собой сетку, на которой закреплен провод с помощью специальных фиксаторов. Конфигурация контура в данном случае определяется при производстве. В процессе монтажа настилают сетчатую основу на черновой пол, кабель при этом не укладывается.

Эта разновидность электрического напольного покрытия характеризуется небольшой толщиной, благодаря чему высота потолка почти не изменится. Нагревательные маты стоят дороже, однако их лучше использовать, если планируется все работы производить своими руками. Сверху электрическая система обогрева закрывается плиточным клеящим составом или тонким слоем бетонной стяжки.

Разметка

Перед тем как укладывать плитку на теплый пол выполняется разметка. Необходимо решить по какой схеме ее уложить. Например, по диагонали будет много обрезков. Можно укладывать вразбежку, чтобы вертикальные швы не совпадали. При обычной кладке все швы, вертикальные и горизонтальные будут совпадать.

Важно! Выбор схемы укладки не влияет на качество обогрева пола. Ориентироваться необходимо из личного предпочтения.. Определившись со схемой раскладки, на пол наносится разметка

Отбивочным шнуром с краской отбиваете линию первого ряда. Этот ориентир поможет выложить всю плитку ровно. При наличье рисунка покрытие раскладываете на пол по сухой. Это поможет правильно произвести разметку

Определившись со схемой раскладки, на пол наносится разметка. Отбивочным шнуром с краской отбиваете линию первого ряда. Этот ориентир поможет выложить всю плитку ровно. При наличье рисунка покрытие раскладываете на пол по сухой. Это поможет правильно произвести разметку.
