Установка теплого плинтуса — электрический и водяной вариант подключения.

Типы

Плинтусное отопление разделяют на электрическое и водное. Главным элементом системы с водяным теплоносителем выступает специальный блок плинтуса.

Эффективность работы обеспечивается благодаря наличию распределительного коллектора.

Водяное отопление

Короб из алюминия включает в себя три планки: нижнюю, верхнюю и переднюю крышку. Высота короба составляет 140 мм, а ширина – 22 мм. Теплообменник водяного теплого плинтуса формируется из нескольких медных труб диаметром около 13 мм и толщиной в 2 мм. На них закрепляются вертикальные алюминиевые либо латунные ламели.

Водяной плинтус содержит коллектор распределения, который состоит из двух параллельно расположенных стальных трубок. От коллектора отходят входные трубки, отводчики воздуха, сливные и запорные термовентили.

Электрическое отопление

Согласно внешнему виду электрическое плинтусное отопление мало отличается от предыдущего варианта. Это алюминиевая планка около 3 см шириной. Высота варьирует в диапазоне 10-24 см. Электронагреватель трубчатого типа (ТЭН) встроен внутрь плинтуса-радиатора. Здесь же располагаются кабели электроснабжения, изолированные термостойкими материалами на основе силикона.

Источником питания для электрического теплого плинтуса выступает обычная бытовая сеть. Несмотря на наличие отменной защиты такой системы от воздействия влаги, электрический теплый плинтус не рекомендуется устанавливать в помещениях с высоким уровнем влажности воздуха. Это позволяет избежать сбоев в работе при возникновении коротких замыканий.

Плинтус для труб отопления: советы по прокладке

За последнее столетие было изобретено много различных способов обогрева жилищ. Среди этого множества выделяется оригинальная конструкция — это плинтус для труб отопления.

Понятие «плинтус» обозначает декоративный наличник, который закрывает линию примыкания пола к стене. Как и все детали декора интерьера помещения, плинтус изготавливают из различных материалов, разной формы и расцветки.

Поскольку сама конструкция предполагает скрытие некоторого объёма помещения, то возникла идея использовать его для прокладки труб отопления.

Теплые плинтуса применяют в комбинации с другими приборами отопления

Тёплые панели, как самостоятельная система отопления, не используется. Нагревательные напольные элементы применяют совместно с другими приборами отопления помещения.

Тёплые потоки воздуха восходят от пола к потолку, равномерно распределяясь по поверхности стен. Нагретые стены в свою очередь передают тепло во внутренний объём помещения. За счёт такого эффекта объём комнаты равномерно прогревается на всех уровнях от пола до потолка.

Так, например, температура у пола величиной 22оС будет такой же на уровне роста человека и на самом верху у потолка.

Греющие напольные конструкции часто применяют в помещениях с панорамным остеклением. Восходящие потоки тёплого воздуха не дают запотевать большим площадям остекления.

При устройстве этого вида обогрева, стены и потолок надёжно защищены от возникновения плесени и грибковых образований.

Системы обогрева плинтусов

Напольные системы отопления изготавливают трёх видов:

• водяная система;
• электрокабель;
• инфракрасный обогрев.

Данную конструкцию часто применяют в помещениях с панорамным остеклением

Водяная система

Напольный водяной обогрев представляет трубопровод, соединённый с отопительным радиатором центрального теплоснабжения.

Самый употребляемый вид трубопроводов для плинтусов – трубы из сшитого полиэтилена.

Помимо этого применяют трубы из полиуретана и меди. На трубы, как бы, нанизаны пластины из цветного металла.

Набор пластин образует радиатор, который значительно увеличивает площадь нагрева.

Электрокабель

Над полом по периметру помещения в качестве прокладки труб отопления помещают нагревательный электрический кабель. Кабель подключают к электросети через систему управления, снабжённую датчиками нагрева и информационным дисплеем.

Инфракрасный обогрев

Над полом закрепляют ленту инфракрасного теплового излучения. Схема подключения инфракрасного обогрева аналогична системе питания электрокабеля.

Система инфракрасного обогрева плинтусов проста в монтаже и абсолютно безопасна.

Достоинства и недостатки систем тёплых плинтусов

Для наглядности сведём достоинства и недостатки систем обогрева в таблицу:

Часто поверхность плинтуса имитирует дерево

Конструкции напольных наличников изготавливают из различных материалов. Это панели из ламинированного ДСП, ДВП, пластика и эмалированных металлических панелей.

Высота таких изделий зависит от вертикального размера отопительных элементов. Плинтусы для труб отопления могут быть высотой 300 мм и более.

Высота конструкции зависит от размера нагревательных элементов

Наличники производят различной формы и окраски. Популярны плинтусы с поверхностью, имитирующей ценные породы дерева. Внешний вид у плинтуса для труб отопления значительно влияет на общее восприятие интерьера помещения.

Стена за нагревательным элементом защищается изоляционной лентой

Монтаж напольных конструкций, закрывающих нагревательные элементы, примерно одинаков. Устройство обогрева состоит из нескольких этапов:

Прокладки труб отопления, связанные с радиаторами центрального снабжения горячей воды, могут быть однорядными и двухрядными. Однорядная схема состоит из одного трубопровода, который вначале подключают к одному радиатору, а в конце он входит в последний прибор отопления. Двухрядное расположение труб имеет в конце контура перемычку.

Инфракрасный и электрический нагрев плинтусов выгодно отличается от водяной системы обогрева тем, что он не зависит от отопительного периода и может работать круглый год.

Преимущества и недостатки

Плинтус – это декоративный элемент, прикрывающий стык стены и пола внизу.

Теплый плинтус – это небольшая система отопления, которая пролегает под элементом.

При этом высота плинтуса повышается до 12-15 см, а его ширина остается неизменной – около 2-3 см.

Система может быть электрической и водяной – каждый из вариантов имеет некоторые особенности эксплуатации и монтажа.

Как и любая система, плинтусное отопление имеет ряд достоинств и недостатков.

К первым относятся:

Из недостатков можно выделить:

• более высокую стоимость в приобретении;
• невозможность полностью выключить плинтус, как батарею.

Важно знать:
несмотря на безопасность использования, заставлять теплый плинтус легковоспламеняющимися предметами все же не рекомендуется, особенно когда он работает на максимуме

Расчет

Основной задачей расчета теплого плинтуса является определение необходимой длины греющего контура.

Отдаваемая им мощность должна обеспечить компенсацию теплопотерь помещения и его прогрев в условиях низкой наружной температуры.

Для расчета можно воспользоваться стандартной упрощенной методикой.

Определение теплопотерь

Упрощенная методика предполагает расчет тепловых потерь по объему помещения с учетом поправочных коэффициентов.

Для расчета:

1. Определяют обслуживаемый объем – площадь помещения умножают на высоту потолков.
2. Рассчитывают мощность потерь – полученный объем умножают на средний удельный (на 1 куб.м) показатель потерь для данной местности. Так для средней полосы он составляет 40 Вт/м3, для северных регионов принимается вдвое больше, а для южных – на 40-50% меньше.
3. Вносят в расчет поправки — полученную в предыдущем пункте мощность умножают на поправочные коэффициенты, которые учитывают:
   • Потери за счет окон – для обычного окна 1.27, для профиля с двойным стеклопакетом – 1.0, с тройным – 0.85.
   • Площадь окон относительно площади помещения – не более 30% -1.0, и далее +0.1 на каждые 10%.
   • Материал и теплоизоляцию стен – панельные со стандартной теплоизоляцией – 1.27, с дополнительными теплоизоляционными материалами — 0.85.
   • Высоту потолков — 2.5-2.7 м – 1.0, 3м – 1.05, и далее +0.05 на каждые 0.5м высоты.
   • Расположение помещения. Каждая наружная стена увеличивает стандартный коэффициент 1 на 0.1 (для двух наружных стен получают 1.2). Аналогично рассматриваются пол и потолок.
4. Полученный результат увеличивают на 20-30%, чтобы иметь запас мощности отопительной системы на случай аномально низких температур наружного воздуха.

Расчет без учета поправочных коэффициентов дает среднюю мощность отопления, фигурирующую во многих источниках – для отопления площади в 10 кв.м при высоте потолков 2.5м потребуется 1 кВт мощности.

Расчет водяного

Для расчета водяного теплого плинтуса используют таблицы, приводимые производителями оборудования. Они связывают:

• Температуру теплоносителя в контуре.
• Разницу температур теплоносителя на подаче и «обратке» (как правило, все модели рассчитаны на разницу не более 5оС).
• Температуру воздуха в помещении.

• Результирующий тепловой напор системы (в оС).
• Мощность, отдаваемую 1 погонным метром греющего модуля.

Зная последнюю и необходимую для отопления мощность, определяют необходимую общую длину греющих модулей.

На последнем этапе рассчитывают точное количество модулей разной длины исходя из компоновки системы на стенах конкретного помещения.

Расчет электрического

В расчете системы отопления с электрическими нагревательными элементами все несколько проще.

Производители приводят отдаваемую каждым модулем (в зависимости от длины) мощность.

Остается только скомпоновать систему (посчитать нужное количество модулей разной длины) по длине стен помещения и определить, достаточно ли мощности для обогрева.

При необходимости уменьшения часть модулей заменяют пустым коробом.

Для увеличения производительности отопительного контура предусматривают установку модулей в 2 яруса.

Принцип функционирования системы плинтусного отопления

В принципе работы плинтусных радиаторов заложена не конвекция воздуха, а эффект Коанда. Его смысл заключается в том, что у поверхностей возникает зона пониженного давления, которая обусловлена свободным доступом воздуха только с одной стороны и непроницаемостью. На большую площадь распространяется поток воздуха, который развивается только вдоль поверхности.

В коробе, который сформирован алюминиевыми планками, есть два отверстия горизонтального вида по всей длине – у пола и ближе к стене. Холодный поток воздуха попадает вовнутрь короба, нагревается и поднимается вверх. Так, воздух распространяется по поверхности стены. Благодаря этому инфракрасное тепло распределяется равномерно по материалу стены, обогревая таким образом помещение и обеспечивая ему оптимальную температуру, одинаковую вверху и внизу комнаты.

Принцип работы плинтусного отопления

Так как в процессе работы такого отопления не принимает участие конвекция, то нет надобности слишком нагревать носитель тепла. Система отопления плинтусного типа использует в конструкциях такие материалы, которые обладают хорошей проводимостью тепла – алюминий, медь и др.

Монтаж системы плинтусного отопления самостоятельно

Система плинтусного отопления устанавливается практически таким же образом, как и традиционная отопительная система. Отличие состоит только в разных нюансах. Конечно же, такую серьезную работу лучше доверить профессионалам, но если вы не хотите нести лишние финансовые затраты или любите производить ремонт своими руками, то можно сделать все самостоятельно. Процесс установки плинтусного отопления состоит из следующих этапов:

1. монтаж настенной планки. Такая планка ставится над полом и закрепляется на стене саморезами или дюбелями;
2. монтаж и соединение отдельных модулей конвекторов в одну систему. Для этого служат специальные обжимные фитинги;
3. подключение системы к магистрали отопления. Для этого служит коллектор распределения;
4. проверка работоспособности системы. Перед закрытием обязательно следует проверить систему на наличие течей;
5. закрытие декоративной панелью.

Монтаж теплого плинтуса

Преимущества плинтусного отопления

К положительным свойствам плинтусного отопления можно отнести такие моменты:

1. отсутствие эффекта конвекции, который обычно сопровождается взвешиванием пыли;
2. наличие инфракрасного тепла, которое воспринимается нашим организмом положительно;
3. тепло распределяется равномерно;
4. тепло не скапливается возле потолка, а во всем помещении – одинаковая температура;
5. удаляется проблема откладывания влаги на стенах и потолке, что обычно привело бы к возникновению плесени;
6. быстрый монтаж;
7. нет необходимости слишком нагревать носитель тепла, что позволит сэкономить ресурсы;
8. все элементы системы пригодны к ремонту, благодаря чему можно без вскрытия пола и стен произвести ремонт;
9. благодаря специальным терморегуляторам можно настроить необходимую температуру для каждого помещения отдельно.

Заметим также тот факт, что система отопления плинтусного типа может быть применима и для охлаждения помещений. Для этого ее нужно просто заполнить холодной жидкостью

Здесь важно выдерживать температуру жидкости на уровне, который превышает точку росы в определенных условиях, так как на контурах появится конденсат

Недостатки плинтусного отопления

Среди негативных моментов в обустройстве системы плинтусного отопления можно выделить такие, как:

1. достаточно высокая первоначальная стоимость, в которую входит также дорогостоящий монтаж. Можно сделать плинтусное отопление своими руками, но цена элементов системы отопления обусловлена дороговизной материалов, из которых они сделаны;
2. нельзя устанавливать разные декоративные накладки на радиатор, так как они могут существенно уменьшить теплоотдачу;
3. радиаторы должны очень плотно прилегать к стене, что часто приводит к короблению пленочной отделки стен помещения;
4. помещение, в котором установлено отопление теплый плинтус, необходимо держать более свободным, не загораживать плинтусы и стены корпусной мебелью. Это может повлиять на эффективность отопления.

Отопление плинтусного типа не отличается большой декоративностью

Самостоятельная установка

Хозяин может сам установить приобретенное оборудование, для этого не обязательно иметь навыки профессионального выполнения работ, достаточно лишь скромного набора инструментов, внимательности и аккуратности.

Установить теплый плинтус своими руками очень просто. Конструкция не имеет теплоносителя, легко монтируется и не требует работы с трубами.

Набор инструментов

Для самостоятельного монтажа конструкции мастеру понадобятся следующие инструменты:

• Перфоратор для крепления плинтуса к несущим стенам;
• Отвертка;
• Дрель;
• Рулетка, линейка и карандаш;
• Соединительные провода;
• Уровень;
• Ножовка по металлу;
• Плоскогубцы;
• Коробка для внутренней розетки.

Подготовка к монтажу

В первую очередь необходимо подобрать сечение провода, соединяющего электрическую сеть дома с теплым плинтусом. Мощность работы отопительного прибора указывается на его упаковке, в зависимости от этого значения подбирается необходимый провод. Минимальное сечение проводки в доме и провода, идущего от нее к оборудованию 1.5 мм². При меньшем размере проводки электрическая сеть дома может не выдержать нагрузки. Для предотвращения короткого замыкания необходимо монтировать плинтус только в домах с качественной новой электрической сетью.

Если требуется подключить целый блок отопительных приборов большой мощности, то диаметр проводов должен превышать 2.5 см².

Необходимо убедиться в способности автоматов, установленных в доме, справиться с нагрузкой от электрического отопления. В документах на плинтус указывается количество ампер, на которые рассчитан прибор. Это значение должно совпадать с указанным на автомате.

В месте подключения необходимо установить коробку под внутреннюю розетку и найти силовой кабель, к которому подключается плинтус.

Последовательность монтажа

После выполнения подготовительных работ начинается монтаж теплого плинтуса:

• В первую очередь к стене крепятся направляющие. Они выполнены из пластика, крепятся с помощью саморезов или анкеров, зависит от материала стены. Для ровного крепления на небольшом возвышении над полом используют уровень;
• После этого к стене крепится материал, отражающий тепло. Он идет в комплекте с плинтусом, поэтому соответствует его размерам и не требует резки;
• Мастер измеряет длину крепежного кронштейна и на этом расстоянии крепит верхние направляющие аналогично с уже закрепленными нижними;
• Крепежные кронштейны крепятся между направляющими уголками. Расстояние между ними указывается производителем на инструкции к плинтусу. На них приходится основная нагрузка;
• Приступать к монтажу нагревающих элементов можно только после подготовки всего периметра комнаты. Основной элемент плинтуса вешается на кронштейны;
• Сначала необходимо отмерять длину нагревающего элемента и отрезать лишнее ножовкой по металлу. После этого края обрабатываются наждачной бумагой;
• Для удобства крепления с помощью плоскогубцев удаляются 2 или 3 крайних пластины;
• На трубу монтируются латунные резьбы;
• На резьбы накручивается замыкающий контур;
• Все болтовые соединения дополнительно протягиваются;
• Электрический плинтус подключается к домашней сети как обычная розетка;
• После подключения необходимо проверить работу оборудование, выполнив пробный запуск;
• Облицовочная панель крепится на клипсы.

Очень важно меть возможность регулировать температуру отдельно в каждом помещении. Он монтируется между первой панелью и источником питания

Сначала к стене крепится терморегулятор на удобной высоте, потом подключаются провода, после этого проводится пробный запуск системы

Во время поверки плинтуса проверяют во всех предусмотренных режимах работы, проверяют равномерность нагрева панелей. После проверки устанавливают облицовочные короба, заделывают места подключения оборудования к электричеству

Сначала к стене крепится терморегулятор на удобной высоте, потом подключаются провода, после этого проводится пробный запуск системы. Во время поверки плинтуса проверяют во всех предусмотренных режимах работы, проверяют равномерность нагрева панелей. После проверки устанавливают облицовочные короба, заделывают места подключения оборудования к электричеству.

Каждое помещение удобно оснастить собственным плинтусом и оборудованием для регулировки его мощности. Это позволит при необходимости отключать часть теплового оборудования или уменьшать его мощность. Такая система сэкономит энергию и уменьшит теплопотери дома.

Устройство и принцип работы электрических плинтусов

Основной принцип действия электрического теплого плинтуса – это конвекция. Горячий воздух, становясь более легким, обладает свойством подниматься вверх, к потолкам. Он вытесняет оттуда более холодные массы, которые опускаются к полу и засасываются в плинтусные конвекторы. Создается своеобразный непрерывный круговорот воздуха, в результате чего в помещении становится тепло и комфортно.

Помимо конвекции, электрические теплые плинтусы генерируют инфракрасное излучение. Оно распространяется вблизи полов, помогая создавать теплую атмосферу. Но его сила не так уж и велика, так как температура поверхности плинтусных радиаторов сравнительно низка. Как ни крути, но основную лепту в обогрев вносит именно естественная конвекция.

Электрические теплые плинтусы устроены очень просто – внутри них располагаются электрические ТЭНы той или иной мощности, дополненные оребрением большой площади. Такая конструкция позволяет довольно быстро прогревать воздушные массы и создавать в помещениях вожделенное тепло. Инфракрасное излучение создается за счет нагретого металла – здесь используются алюминиевые защитные панели.

Устройство электрического плинтусного обогревателя.

Давайте рассмотрим основные преимущества электрических теплых плинтусов:

• Небольшие размеры – отличная возможность избавиться от крупногабаритных радиаторов, часто уродующих своим внешним видом жилые и офисные помещения;
• Нет видимых труб – они спрятаны под полами и за защитными панелями;
• Высокая эффективность – несмотря на небольшие размеры, электрические теплые плинтусы обеспечивают быстрый прогрев помещений;
• Легкость в прокладке – смонтировать плинтусное отопление не сложнее, чем обычное.

Создаваемое электрическими теплыми плинтусами инфракрасное излучение прогревает ближние зоны – полы здесь становятся чуточку теплее. А комплексная работа оборудования позволяет быстро создать в помещениях комфортную атмосферу.

Часть тепла в виде инфракрасного теплового излучения исходит и от стен помещения. Все дело в том, что естественная конвекция в плинтусном отоплении прогревает стены – нагретый воздух поднимается вдоль их поверхности, постепенно прогревая штукатурку и кирпичи. Нагретые стенки помогают прогревать помещения, создавая теплую обстановку.

Помимо описанных выше электрических плинтусных обогревателей, похожих на обычные плинтусы, в продаже присутствуют приставные конвекторы. По своей конструкции они напоминают напольные конвекторы, только они невысокие, узкие и длинные. В зависимости от мощности, они могут обогревать довольно приличную площадь. Инфракрасное излучение здесь создается стенами, которые греются от восходящих потоков горячего воздуха.

В продаже встречаются довольно интересные электрические инфракрасные теплые плинтусы, в которые устанавливаются небольшие колбы с аромамаслами – они позволяют проводить сеансы ароматерапии, наполняя комнаты приятными запахами.

Водяной или электрический плинтус?

Так, водяной теплый плинтус установить не всегда есть возможность. Конструкция такого отопления требует наличия нагревательного котла, который будет «доводить» воду до нужной температуры и направлять в трубы. При этом температура контура отопления должна всегда быть примерно на одном уровне.

По этой причине электричество может показаться более выгодным вариантом. Оно уже есть в доме и не требует установки дополнительных компонентов конструкции. Плинтусы с электрическим нагревательным элементом поднимают температуру в комнате быстрее, чем водяные. Электрические плинтусы проще в установке — достаточно провести нагревательный кабель от сети (напряжение — 220 Вт), закрепить и закрыть лицевой панелью. Останется только подключить к распределительному узлу, и теплый плинтус начнет работать. Но в любом случае для установки необходимы навыки работы с электричеством.

Но вместе с тем тарифы на электричество растут практически каждый год, и в итоге отопление обойдется гораздо дороже. К тому же в использовании водяное отопление более безопасно, чем электричество, и удобнее в плане регулирования температурного режима помещения.

Установка теплого плинтуса — электрический и водяной вариант подключения.

Многие в последнее время активно задумываются о монтаже в своем доме или квартире такого источника отопления, как теплый плинтус.

Если вы уже определились с этим вопросом и однозначно для себя приняли решение, что теплому плинтусу быть, давайте рассмотрим два способа монтажа подобного источника тепла:

• электрический вариант

• жидкостный (на воде или незамерзающей жидкости)

Для тех, кто до сих пор сомневается, насколько выгодно такое отопление, стоит ли оно своих денег и зачем оно вообще нужно, читайте отдельную статью.

В первую очередь рассмотрим электрический вариант теплого плинтуса. Пошагово пройдемся по всем этапам монтажа на примере наиболее распространенной и зарекомендовавшей себя с лучшей стороны модели – Mr.Tektum (Мистер Тектум).

Какие материалы для этого нужны? Главный элемент всей системы – греющий модуль.

Он состоит из двух труб диаметром 13мм, на которые сверху запрессованы ламели – латунные пластины. В сборе получается некое подобие радиатора.

Стандартная длина одного модуля около 2,5м. В нижнюю трубку вставляется трубчатый сухой ТЭН.

В зависимости от длины модуля можно подобрать и разную длину тэнов – от 0,7м (140Вт) до 2,5м (500Вт).

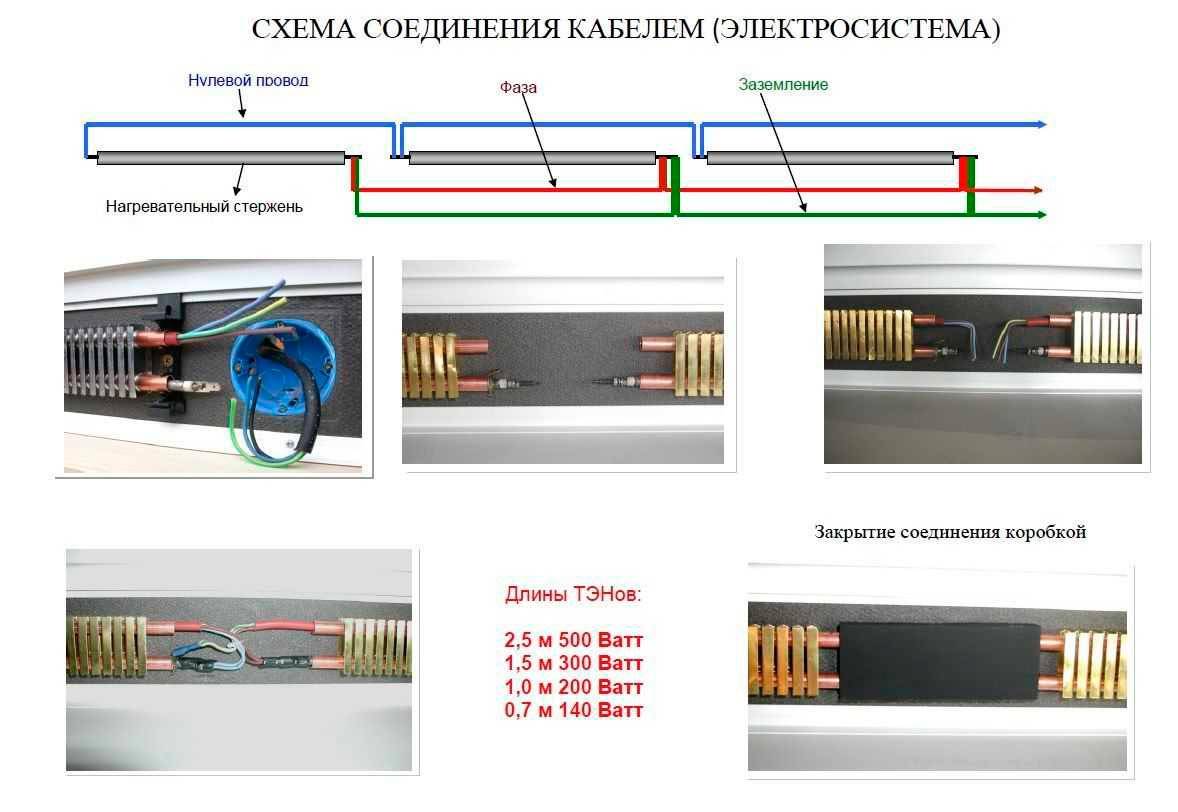

В верхней закладывается трехжильный термостойкий медный кабель с силиконовой изоляцией. Оболочка такого выдерживает нагрев до 200 градусов.

• держатели для греющего модуля

Они бывают двух видов: шириной 3см для стыковки профиля и 2см (монтируется по всей длине плинтуса).

• пластиковые клинья

Необходимы, чтобы модуль плотно фиксировался и не болтался на своем месте.

• декоративные пластиковые уголки, накладки и наконечники

• шурупы-саморезы+заглушки для их шляпок

• алюминиевая лента на клеющей основе шириной 64мм

• лента из вспененного полиэтилена теплоизоляционная – 110мм

Все электрические соединения необходимо будет заизолировать термоусадочными трубками.

Места подключения проводов закрываются пластиковыми коробами.

• комнатный термостат для регулировки температуры

В принципе это все материалы для покупки. Далее переходим к подготовительным работам.

На этой стадии к полу закрепляете нижнюю планку. Сделать это можно как на саморезы, так и на клей.

Далее на стену наклеивается теплоизоляционная лента.

Ширину ленты подбирайте таким образом, чтобы она была больше ширины греющего модуля. После поклейки ленты монтируется верхняя кромочная планка.

Для этого с одного края вставляете в нее уголок, а затем крепежные кронштейны. Саморезами притягиваете кронштейны к стене.

При этом следите, чтобы нижняя часть кронштейна уперлась в нижнюю планку, а не висела в воздухе.

Шляпки саморезов не должны выступать наружу, утапливайте их полностью в посадочном месте.

После затяжки нижняя часть кронштейна может быть удалена. Она необходима только для точного позиционирования верхней планки, чтобы та шла строго параллельно нижней.

Шаг установки кронштейнов – 50см друг от друга.

Широкие кронштейны (3см) монтируются только в местах стыковки наружного профиля.

Подготовительные работы на этом закончены, переходим к самим греющим модулям.

Замеряете расстояние вдоль стен и отрезаете ножовкой по металлу модули требуемой длины.

Чтобы освободить концы трубок, пассатижами выломайте несколько ламелей по краям. Они не припаяны, а просто напрессованы.

В нижнюю трубку вставляется ТЭН. Перед этим его вручную требуется немного изогнуть, придав волнообразную форму.

Таким образом он не будет болтаться в трубке и плотно займет свое место.

В верхнюю часть закладывается электрический кабель из термоустойчивого силикона. Обязательно оставляйте его с запасом по краям около 15см для соединения и подключения проводов.

Для надежного контакта на жилах проводов опрессовываете наконечники.

Кабель используется трехжильный, медный. Сечение подбирайте исходя из общей мощности всех модулей в одном контуре. Кабелем сечением 1,5мм2 можно подключать греющие модули общей мощностью до 5кВт.

Подключение всех ТЭНов в цепочке осуществляется по параллельной схеме. На каждый тэн с одной стороны заводится фаза, с другой ноль.

Контакты затягиваются под гайку, шайбу и гравер.

В итоге на одном тэне с каждой из сторон, если это не конечный или начальный модуль, будет по два провода. Фаза пришла с одного кабеля – фаза ушла дальше. Ноль пришел – ноль ушел.

Не забывайте про третий проводник – заземление. Под него предусмотрено специальное место.

После сборки схемы все стыки и места соединения изолируются термоусадочной трубкой.

Поверх мест подключения проводов одевается защитный короб.

Далее кабель необходимо подключить к терморегулятору и запитать все это дело от эл.сети 220В.
