Как поменять в бачке унитаза сливной механизм — подробная инструкция

Поменять сливной механизм в бачке унитаза может потребоваться, если вы заметили, что жидкость набирается медленно или слишком быстро и подтекает в чашу устройства.

Основные причины замены

Все элементы сливного механизма взаимосвязаны между собой, и сбой одного из них может привести к нарушению работы всей системы

После продолжительной эксплуатации унитаза качество работы спускового механизма может снижаться из-за загрязнений, жёсткой воды и износа деталей. Нарушение функционирования сливной системы в бачке происходит по разным причинам:

• Постоянный набор воды и слив её избыточной массы в унитаз. Следует проверить поплавок или клапан запорной арматуры. В процессе эксплуатации пластиковый поплавковый механизм изнашивается и трескается, поэтому всплывать он будет медленнее, чем нужно, а вода будет непрерывно набираться — требуется замена.
• Ещё причинами, когда жидкость беспрерывно набирается, могут быть: загиб металлической скрутки или поломка трещотки. Первую можно выправить, а пластмассовую деталь требуется заменить. А если не срабатывает клапан (большой напор воды), то устанавливают дополнительную поплавковую заслонку.
• Если жидкость не поступает в сливной бак. Происходит это из-за следующих факторов:
  • Засор в гибком шланге — можно проверить, перекрыв воду, отсоедив этот элемент от бачка, направив его конец в унитаз. Если после открытия вентиля вода не льётся — трубка забилась и требуется её замена.
  • Произошёл засор отверстия запорного клапана — прочищается с помощью толстой проволоки или спицы.
  • Неисправен сам клапан.

Необходимые инструменты

Некоторые детали сливного механизма довольно хрупкие, поэтому следует аккуратно выполнять все работы по демонтажу, не применяя излишнюю силу

Для замены внутренней арматуры сливного бачка потребуются следующие инструменты:

• плоскогубцы;
• разводной или гаечный ключ.

Пошаговая инструкция

Полная замена всей системы слива сэкономит время поиска причины неисправности и позволит избежать возможных поломок старых деталей в будущем

В устройстве сливной системы унитаза может быть выявлено сразу несколько неисправностей, чтобы не менять несколько деталей, целесообразнее установить полностью новую внутреннюю арматуру бачка. Алгоритм замены следующий:

Закрывают вентиль подачи воды в бак и производят слив оставшейся жидкости.

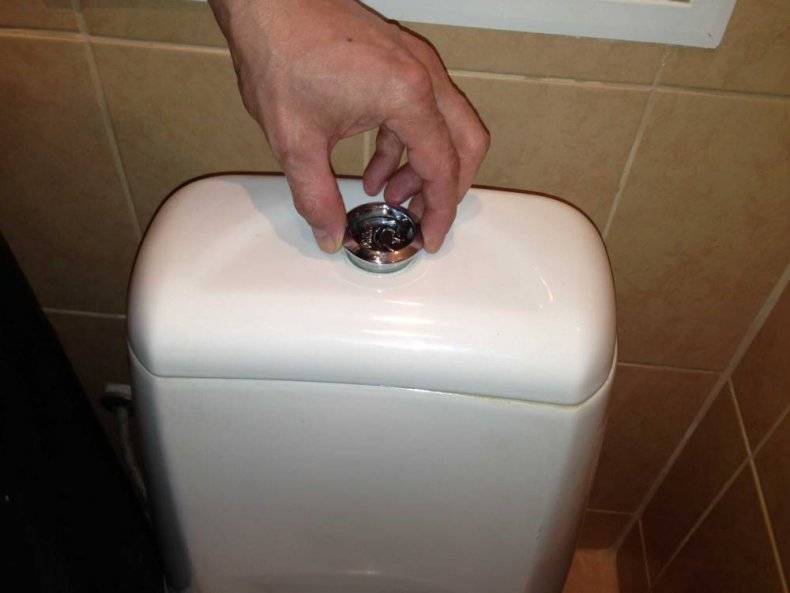

Убирают крышку, если унитаз с кнопкой, сначала демонтируют её — откручивают либо снимают клипсы.

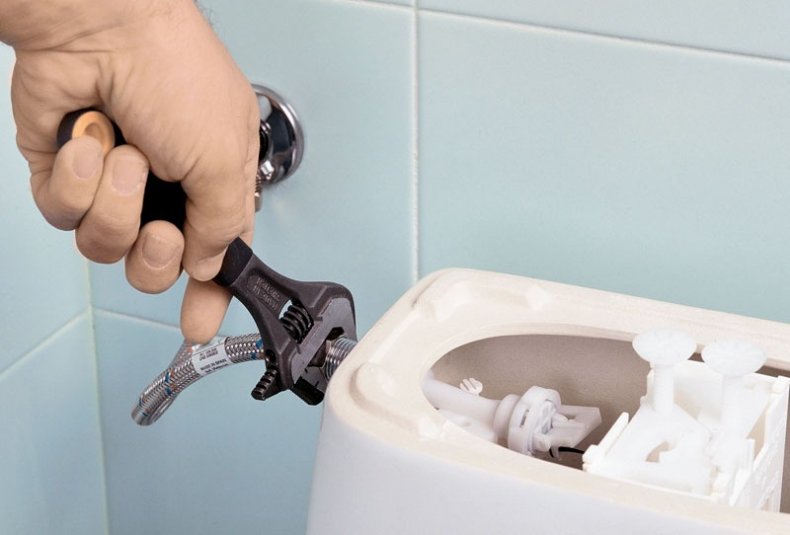

С помощью разводного ключа удаляют шланг, подающий воду.
Поворачивают верхнюю часть механизма на угол 90° и вынимают.

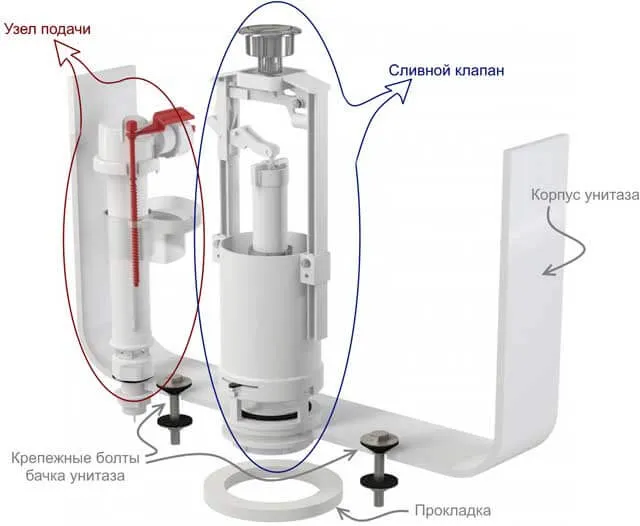

Откручивают крепёжные болты, служащие для соединения бачка и чаши унитаза, бак осторожно укладывают на пол.
Выкручивают крепёж от сливного и впускного клапанов, достают старую арматуру и подготавливают новую.
В промытый подготовленный бак помещают сначала спусковой механизм, снизу бачка он фиксируется манжетой с резьбой. Затем под отверстие укладывают мягкую прокладку и устанавливают бачок на унитаз.
Выравнивают положение и с помощью крепёжных болтов прикручивают бак, делают это равномерно, чтобы не образовался перекос.
На подающий клапан одевают уплотнительную резиновую прокладку, вставляют его в бачок и закрепляют снизу манжетой с резьбой.
Перед присоединением водного шланга пропускают жидкость, (держа его над тазом) во избежание попадания частиц окалины.
Уровень воды регулируют поводком на подающем клапане.
Устанавливают крышку и наворачивают спускную гайку с кнопкой.. При выборе новой арматуры для сливного бачка следует учесть конструктивные особенности: штуцер может устанавливаться сбоку или снизу, слева или справа, размер технологических отверстий может отличаться

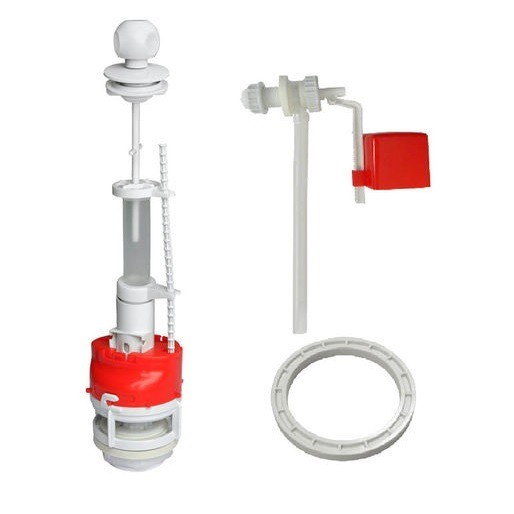

При выборе новой арматуры для сливного бачка следует учесть конструктивные особенности: штуцер может устанавливаться сбоку или снизу, слева или справа, размер технологических отверстий может отличаться

А также нужно обратить внимание на качество материала, лучше покупать детали у проверенных производителей. Если замена сливной арматуры вызывает сложности или не хватает навыков, то лучше обратиться в службу сантехнического обслуживания

Виды механизмов для слива

Для слива воды мы просто жмем или поднимаем кнопку, и смывание нечистот происходит автоматически. Внутри резервуара вступает в действие механизм пуска жидкости, открывается клапан, и водяная струя из бачка устремляется внутрь унитаза.

Сливной механизм приходит в действие тремя способами:

• Приподниманием рычага.
• Нажатием на кнопку.
• Дерганием за цепочку (в настенных механизмах).

Распространенным видом сливного механизма является запорный клапан, внешне напоминающий вантуз. Под массой жидкости эта груша сливного бачка для унитаза плотно облегает сливное отверстие и закрывает его. После утопления кнопки и нажатия на рычаг, клапан чуть приподнимается посредством рычажной системы, и жидкость выпускается внутрь унитаза.

Немаловажным фактором является направленность потока. Бывают изделия с прямым (каскадным) смывом и круговым обратным. В первом случае жидкость движется в одном направлении, поступает в чашу унитаза, но охватывает не всю боковую поверхность, при этом создавая шум.

Во втором варианте слива воды – круговом, поток устремляется в разных направлениях и под разным углом.

Такой смыв нечистот обеспечивает очищение внутренней поверхности унитаза не менее чем на 95% без брызг и шума. Однако надо иметь в виду, что если жидкость имеет большие отложения извести или других солей, то небольшие отверстия могут закупориться и это приведет к снижению эффективности смыва.

Принцип работы

Разберем более подробно принцип работы сливного бачка унитаза. После того как пользователь нажимает на кнопку бака, запускается система его сливного механизма. После того как процесс начался, активируется шток, который в зависимости от его движения поднимает грушу, которая, в свою очередь, открывает запирающий клапан сливного механизма и вода без всяких проблем поступает уже непосредственно в унитаз, после чего уже и в канализацию. За такой немаловажный процесс отвечает арматура, которая производит регулировку того, как будет производится слив воды из бака. Стоит сказать о том, что устройство сливного может отличаться в зависимости от используемой конструкции, при этом может иметь свои отличительные особенности.

Разумеется, что как и любое другое устройство, сливной бачок может давать сбои в работе, так как он тоже имеет свои “слабые части”, которые могут просто износиться или сломаться. Основными проблемами являются: неудержание воды в баке, медленная ее подача в бачок, чрезмерное количество.

Постоянно журчащая вода в бачке и, как следствие, деньги, которые платятся за водоснабжение, утекающие в канализацию — типичная картина сломанного унитаза. Чтобы решить эту проблему, нужно поменять арматуру для смывного бачка. Как это сделать и как выбрать нужную, будет рассказано в этой статье.

Всем знаком звук льющейся в унитазе воды. Этот звук говорит о том, что унитаз пора ремонтировать. На первый взгляд, проблема очень серьёзная и без соответствующих знаний и навыков неразрешимая. Однако это только на первый взгляд. На самом деле ремонт унитаза — это чаще всего ремонт или замена сломанной арматуры смывного бачка. Процедура эта несложная и не займёт у вас много времени.

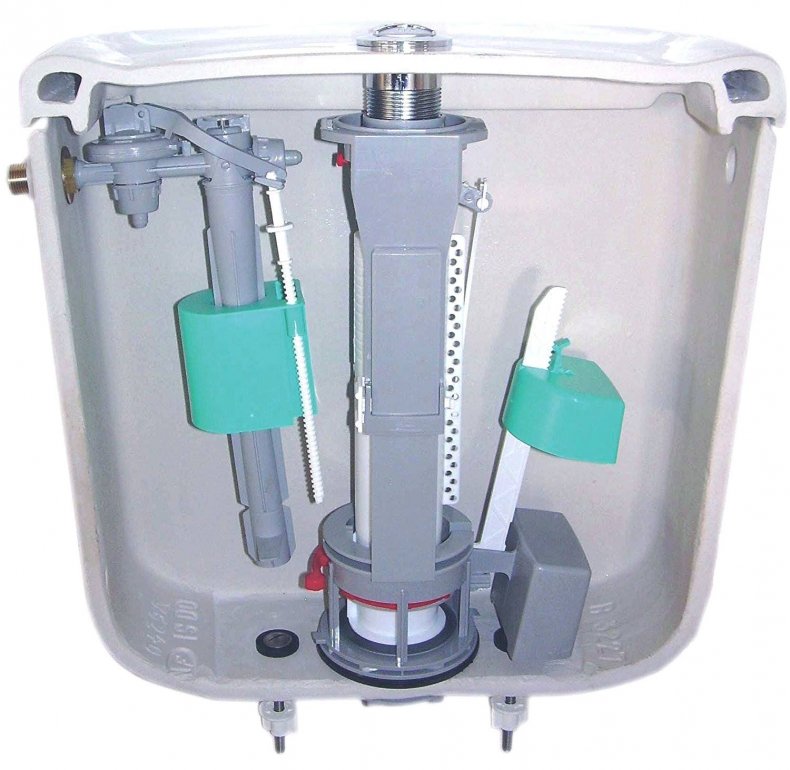

Как устроен смывной бачок? По сути, в нём установлено два независимых друг от друга устройства — это заливной клапан (через него вода поступает в бачок) и сливная колонка (она обеспечивает поступление воды из бачка в унитаз и, соответственно, смыв). Совокупность этих двух устройств и образует арматуру для смывного бачка унитаза. Различные производители предлагают свои модели с какими-то уникальными конструкциями, разными формами и расцветками

Несмотря на такое многообразие, важно понимать, что практически все они универсальны (вероятность того, что купленная в магазине универсальная арматура вам подойдёт, составляет порядка 95%). То есть, зная тип вашей, вы без труда в любом магазине сантехники купите нужную вам арматуру. В рамках этой статьи абсолютно не рассматриваются арматуры для встроенных бачков

Дело в том, что они как раз не попадают в указанные выше 95% универсальных вариантов

В рамках этой статьи абсолютно не рассматриваются арматуры для встроенных бачков. Дело в том, что они как раз не попадают в указанные выше 95% универсальных вариантов.

И так, осталось только выяснить, каких типов бывают арматуры и как можно самостоятельно определить, какая нужна именно в вашем случае.

Конструкция бачка унитаза

На сегодняшний день рынок строительных изделий включает в себя самые разные сливные бачки, их отличие состоит в исходном материале, рабочем устройстве деталей, цене и качестве.

• с одной кнопкой смыва;
• с парой кнопок смыва;
• с устройством, имеющим два режима.

Относительно недавно в продаже появился механизм, в котором включены две кнопки. Данная система способна снизить расход воды. Воспользовавшись одной кнопкой – вся жидкость со сливного бачка вытекает, воспользовавшись другой кнопкой – сольется лишь часть. Сама процедура смыва также выглядит по-разному:

1. Поступление в унитаз воды выполняется непосредственно из сливного бачка, здесь вода движется в одном направлении.
2. Во время смыва вода все время течет в различные стороны. Данный слив эффективнее, но при этом исходит сильный шум.

Чтобы не ошибиться в выборе такого устройства, а в будущем легко выполнять сборку и ремонт, стоит знать его конструкцию. Механизм функционирования сливных бачков прост: его работа начинается со сбора необходимого количества воды и спуск ее в канализацию через унитаз.

Предлагаем ознакомиться Как можно оплатить долг судебным приставам быстро и без комиссии?

В какой-то степени конструкция напоминает обычный гидрозатвор, в который входит пломба, рычаги и поплавок. Самостоятельно совершая нажим на рычаг либо кнопку на крышке, вода вытекает, выполняя при этом самые главные задачи – устранение отходов жизнедеятельности в канализацию.

В невидимую часть конструкции входит:

• заглушка;
• поплавковый кран;
• сливная арматура.

Какие бывают механизмы слива

Все, что необходимо сделать для смыва унитаза после посещения туалета – нажать кнопку на бачке. Далее весь механизм работает самостоятельно: открывается задвижка спуска воды посредством сливного клапана. После этого содержимое бачка вытекает в чашу, смывая своим потоком все фекалии и нечистоты.

Механизм слива для унитаза может активизироваться несколькими способами:

• Через нажатие на кнопку.
• Упором на рычаг.
• Дерганьем за цепочку.

Простейшей разновидностью сливных сифонов являются грушеобразные изделия, похожие на обычные вантузы из резины. Когда на них начинает давить вода, изделия плотно ложатся поверх сливного отверстия. Как результат, движение воды через трубку прекращается. После активации рычага «вантуз» поднимается под воздействием механического усилия. После этого слив открывается, и вода вытекает в унитазную чашу. В опустошенную емкость начинает набираться жидкость, что утяжелят сифон: он снова опускается в нишу, перекрывая движение воды. И так по кругу.

Конструкция спуска воды в унитазе бывает двух видов:

1. Горизонтальная. Самый распространенный вариант, где вода поступает сплошным потоком с одного отделения емкости. Горизонтальный механизм относится к бюджетным вариантам. Однако расход воды при его использовании достаточно большой, а уровень обмыва чаши – средний.
2. Круговая. Данный способ подачи воды имеет улучшенные характеристики, т.к. жидкость во время выхода в чашу образует потоки по окружности ее обвода. Из недостатков круговой системы можно выделить небольшой диаметр сливного отверстия. Если в магистралях данной местности подается очень жесткая вода, это грозит закупоркой слива и уменьшением количества струй.

Устройство и принцип работы сливного бачка

Вода наполняет резервуар через клапан. Активируется поплавок, запорный элемент останавливает поступление жидкости, если она достигла нужного уровня, при этом блокируется наливной клапан. В баке есть отверстия по бокам для монтажа арматуры и снизу для стыкования с унитазом и большая пройма для выпуска воды.

Гидроклапан может располагаться в разных положениях внутри резервуара:

• на боковой стенке (подводка со стороны);
• на дне бачка (шланг снизу).

Для смыва нажимают рычаг или кнопку, в результате открывается стопорный клапан, жидкость сливается в чашу унитаза. В двухкнопочном баке при нажатии маленькой кнопки выпускается часть объема, большой — вся вода.

В состав арматуры входят детали:

• клапан;
• вертикальный или горизонтальный шток;
• буй и тяга.

Поплавок снижается при выпускании воды, в это время на клапан действует тяга, приводя его в действие. После поднятия поплавка подача воды останавливается.

Какая подводка у вашего унитаза?

Нижняя
84.44%

Боковая
14.44%

Пойду посмотрю
1.11%

Проголосовало: 90

С боковой подводкой

В этом варианте клапан и патрубок установлены через отверстие сбоку. Просвет не герметизируется полностью, т. к. уровень при наполнении находится ниже.

В этом случае шток расположен горизонтально, включает в составе:

• запорный механизм;
• рычаг, поплавок;
• трубку для налива.

В опорожненном резервуаре буй опущен, а штанга закрывает запорное устройство. При поднятии открывается поступление воды.

Плюсы и минусы боковой подводки

Невысокая цена
Простое устройство
Не нужно герметизировать место подключения шланга

Шум при подаче воды

Интенсивность звука снижают, поставив наливную трубку из мягкого полимера.

С нижней подводкой

Система отличается эффективностью и комфортом работы.

Плюсы и минусы нижней подводки

При наполнении слышно меньше шума или его нет совсем
Более компактный вид, так как подводка не нужна
Механизм практичный, редко ломается

Неудобство подсоединения
Трудно отрегулировать уровень воды в бачке

Конструкция включает элементы:

• прибор для нажатия (управления);
• арматура в виде вертикального стоящего штока;
• поплавок и стержневая тяга;
• мембранный спусковой клапан.

Что происходит после нажатия рычага/кнопки?

Изначально активируется шток, производящий подъем пробковой груши – запорного клапана сливного узла, в результате чего вода из накопительной емкости свободно проникает в унитаз, омывая его рабочую поверхность, после чего попадает в канализацию. Потом пробка под воздействием собственной массы становится на место. перекрывая ток воды в унитаз.

Одновременно с падением уровня воды в резервуаре открывается запорный клапан впускного механизма и осуществляется наполнение бачка рабочей жидкостью. Этот процесс прекращается по достижении поплавком верхнего положения, которое обычно устанавливается на 20-30 миллиметров ниже боковых отверстий резервуара.

В этом видео вы сможете ознакомиться с устройством и принципом действия сливного бачка:

Принципы функционирования бачка

Большая часть и старых, и современных бачков – это слитные конструкции. Они работают по следующей схеме.

• после нажатия на спусковой механизм (кнопку, рычаг и тд.) создается специальная тяга, под действием которой поплавок перестает оказывать давление на клапан и последний открывается;
• сток в систему перелива закрывается;
• вода из бачка подается в чашу унитаза для смыва.

Функционирование слива

Наполнение бачка водой:

• когда объем воды в бачке опускается до минимальной отметки, клапан закрывается, открывается впускной кран и начинается поступление воды;
• по мере наполнения бачка запорный поплавок поднимается, а струя воды уменьшается;
• когда емкость полностью заполняется, поплавок закрывает впускной кран и подача воды прекращается.

Менее распространенная категория сливных бачков – настенные. Они функционируют по несколько иной схеме, нежели слитные. Различия обусловлены тем, что главным элементом в настенном приборе является сифон. Принцип работы такого бачка:

1. Нажатие на спусковой механизм провоцирует открытие сифона: через его гофрированную трубку вода поступает в чашу унитаза, выполняя смыв.
2. После опустошения сифона поплавок бачка опускается и открывает впускной кран, через который в сливную емкость начинает поступать вода.
3. Когда бачок полностью наполняется, поплавок опускается и впускной кран закрывается.

Смывной механизм бачка

Большинство моделей механизмов смыва для унитаза имеют вход и выход воды. Эти две части обычно образуют перпендикулярный угол, отклоняющийся на 90° от направления циркуляции воды. Угловой клапан является эталонной моделью в этой категории клапанов.

Прямой механизм составляет значительную часть смесителей для унитаза, доступных на рынке. Еще одной характеристикой является то, что клапаны для унитаза имеют наружную резьбу, позволяющую подсоединять их к трубам циркуляции воды.

• Соединения могут быть «папа-папа» или «папа-мама» в зависимости от модели. Кроме того, краны для унитаза изготавливаются из нержавеющих металлов для обеспечения гигиены проходящей через них воды.
• Поэтому они изготавливаются из нержавеющей стали, необработанной латуни, алюминия или других металлов, окруженных слоем нержавеющей стали.
• Таким образом, многие смесители для унитаза имеют хромированное или оцинкованное покрытие, придающее им восхитительную элегантность. Одним словом, предлагаемые смывные конструкции для унитаза обеспечивают пользователям максимальную надежность в использовании.

В настоящее время остались только механизмы с резервуаром, непосредственно прикрепленным к чаше. Прошли те времена, когда бачки, подвешенные на два метра над бачком, приводились в действие при натяжении цепи… отсюда и выражение «смыв в унитазе»!

Когда поплавок опускается, подается вода, а когда поплавок поднимается, подача воды прекращается. Некоторое количество воды всегда хранится в бачке перед использованием на 2-3 см ниже крышки.

Как только количество воды в бачке уменьшается, поплавок на шаровом кране опускается, вода начинает течь из клапана шарового крана. Когда уровень воды поднимается, поплавок на шаровом кране поднимается, клапан закрывается, подача воды прекращается.

В верхней части бачка находится устройство для управления смывным механизмом. Есть три типа: язычок, одинарная кнопка, двойная кнопка.

Принцип работы сливного механизма

При нажатии на рукоятку смыва, сливной клапан унитаза открывается и направляет воду из бачка в унитаз. Двумя наиболее распространенными сливными клапанами для унитазов, используемыми в унитазах с бачком, являются промывочный и шаровый клапан.

Запорный клапан унитаза – это клапан смыва унитаза, который закрывает отверстие в нижней части унитаза с помощью полукруглой заслонки (обычно резиновой).

Подобно шаровому промывочному клапану унитаза, клапан заслонки тянется вверх, чтобы открыть сливное отверстие в бачке унитаза, чтобы направить воду в унитаз.

Форма и положение заслонки выполнены таким образом, что она остается в открытом положении до тех пор, пока уровень воды в унитазе не опустится почти до опустошения, а затем заслонка «захлопнется» над сливным отверстием, чтобы остановить цикл смыва унитаза и позволить унитазу наполнить бак водой.

Как только клапан заслонки закрывается, давление воды, наполняющей унитаз, прижимает поверхность клапана к седлу, удерживая его в закрытом состоянии для предотвращения утечки.

Промывочный клапан шарикового типа — это регулятор, который направляет воду из водопровода в унитаз, чтобы смыть отходы.

На сегодняшний день существует множество моделей промывочных клапанов, чаще всего используемых в общественных местах. Основной принцип работы такого клапана заключается в смыве содержимого унитаза в канализацию водой прямо из водопровода. Такие унитазы не имеют в конструкции наполняющего бачка.

Принцип работы такого запорного клапана заключается в регулировании давления водопроводной воды, и запирание её с помощью специальной пружины. При нажатии на рычаг смыва, клапан отправляет воду в унитаз, и самостоятельно закрывается по мере перемещения запорной пружины.

Разновидности сливных бачков

Сливные приборы могут иметь определенные отличия и в конструкции, и в принципах работы, и во внешнем виде – дабы разобраться в них, рассмотрим основные критерии классификации бачков.

Критерий №1: тип спускового механизма. Различают два типа спусков:

• Кнопочный – наиболее современное и надежное решение. Применяется практически во всех закрытых сливных бачках новой модификации. Кнопка может располагаться или на крышке, или сбоку сливного прибора.
• Подвесной – цепочка или рычаг. Используется преимущественно в подвесных сливных бачках. Спусковой механизм, как правило, располагается сбоку корпуса прибора.

Кнопочный спусковой механизм

Критерий №2: место размещения. Чаще всего бачок устанавливается слитно с унитазом – такие традиционные модели привлекательны тем, что освобождают от необходимости подводить специальную выпускную трубу от емкости бачка до чаши унитаза. Второй вариант – настенный подвесной бачок – более сложный в исполнении: нужно надежно закрепить прибор на рабочей поверхности и провести дополнительные входящие и выходящие трубы. Но зато подвесной бачок выигрывает в плане эстетики – его можно замаскировать под настенную нишу.

Критерий №3: материал. Современные сливные бачки изготавливаются преимущественно в двух вариациях: фаянсовые – приборы самых разнообразных форм и цветов, получившие популярность за счет выгодного сочетания сравнительно доступной цены и высокого качества; пластиковые – дешевые модели, которые чаще всего встраиваются в стены, что защищает их от внешних воздействий.

Как видите, привычный для всех сливной бачок на деле оказывается не таким уж и простым прибором. Перед вами основные элементы оборудования, принципы его функционирования и отличительные особенности разных моделей – эти сведения помогут вам и при выборе бачка, и при диагностике его неисправностей, так что не пренебрегайте ими, если хотите, чтобы вашему бытовому комфорту ничего не угрожало.

Установка

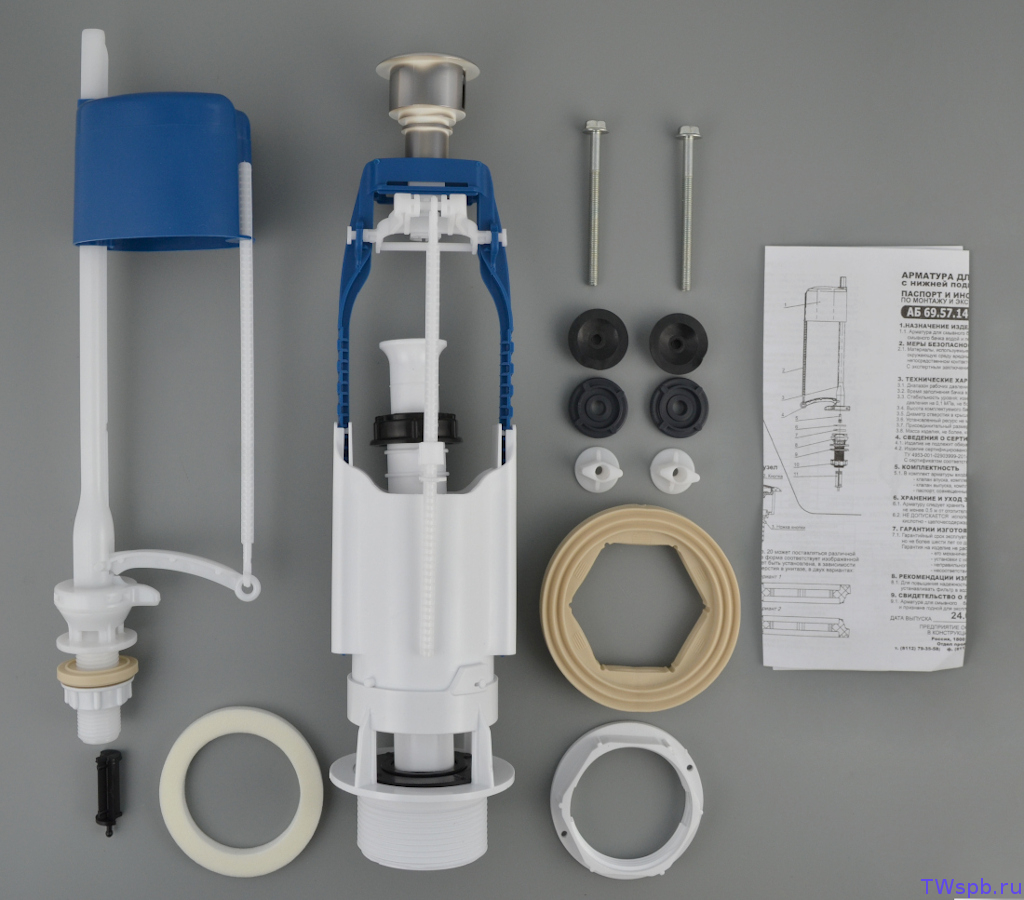

Как правило, запорная арматура сливного бачка уже есть в комплекте купленной сантехники (унитаза). Легче устанавливать именно ее, так как все элементы имеют полное соответствие. Так, вы сможете избежать каких-либо нисхождений деталей, что часто встречается при покупке отдельной арматуры.

Установка сливного механизма

Для начала нужно произвести монтаж основания сливного механизма в бачке

Важно проследить, чтобы он плотно прилегал к отверстию. Для этого нужно установить специальную прокладку между этим механизмом и отверстием

После бачок следует установить на унитаз. Проследите, чтобы обязательно между ними было проложено резиновое кольцо. Оно предотвратит соприкосновение унитаза с бачком. Резиновые прокладки предотвращают протекание, поэтому важно проследить и за ними (чтобы они плотно прилегали к деталям). После этого бачок ставится на унитаз и привинчивается специальными болтами, которые должны прилагаться к сантехнике.

Если вода подается в унитаз снизу, то произвести монтаж системы подачи воды нужно еще перед установкой бачка

Здесь так же важно проследить за плотностью прилегания прокладок к деталям. Если подача воды производится сверху, то прокладки не нужны, так как протекание воды здесь невозможно

И нижняя, и верхняя системы подачи воды одинаковы в монтаже. Нужно просунуть трубку и закрутить гайки.

Проводить данную работу нужно очень осторожно, так как можно повредить и детали, и сам бачок. Не нужно делать резких движений, старайтесь делать все плавно

Следите за каждым своим выполняемым шагом. Проверяйте, правильно ли вы выполнили тот или иной шаг.

Виды арматуры

Для начала стоит разобраться в видах данной арматуры. Вообще имеется два вида механизма:

• Совмещенный;
• Раздельный;

Сливной бачок унитаза

Раздельный тип механизма использовали несколько ранее. Тогда имеющиеся клапаны располагались отдельно друг от друга, что было очень удобно. Функционировали они автономно. В этом случае работа клапана, через который заливается вода, регулируется специальным поплавком. Когда набирается достаточное количество воды в бачок унитаза, то этот самый поплавок перекрывает клапан, через который заливается вода. А когда задействуется рычаг, то открывается сливной клапан, тем самым вода поступает в чашу унитаза.

В чем же достоинства такой арматуры? Плюс ее в том, что при повреждении поменять можно (или же отремонтировать) только один из узлов. А это значительно сокращает затраты, а также ваше время, то есть несколько упрощает нашу жизнь. Данная система применяется до сих пор.

Совмещенную конструкцию можно встретить в унитазах элитного класса. Как правило, такие унитазы очень дорогие. Здесь имеется уже общая система, в которой клапаны соединены между собой. В данной системе существует прямая тяговая зависимость. Именно из-за нее и такая высокая стоимость. Механизм этот несколько сложнее, чем в раздельной системе. А его особенностью является то, что в случае повреждения нужно заменять или ремонтировать всю систему. Такую сложную систему трудно отремонтировать самостоятельно. Поэтому, в случае поломки лучше обратиться к опытному сантехнику. Помните, вы можете повредить механизм еще больше, и тогда его можно будет просто выкинуть. А покупка нового займет немало времени и потребует немало денег.

Пластиковая система слива

Изготавливается запорная арматура, в основном, из полимера. А прочность системы зависит от состава пластика. Чем прочнее этот пластик, тем дольше прослужит арматура. Бывает также фурнитура из металла. Она значительно прочее и долговечнее пластиковой фурнитуры. Такого рода изделия из металла обладают рядом преимуществ:

1. Устойчивость к влаге;
2. Устойчивость к механическим повреждениям;
3. Не разрушаются от коррозии;
4. Долговечны;
5. Прочны;
6. Просты в монтаже.

Металлическая арматура совмещенного вида устанавливается в наиболее дорогих моделях. А раздельную фурнитуру из металла можно установить в любой бачок.

Виды сливных механизмов

На сегодняшний день в продаже можно найти два типа сливных устройств:

1. Однорежимные;

2. Двухрежимные.

В первом случае слив производится за счет опустошения всего бачка, второй имеет в своей конструкции две кнопки – именно они отвечают за выливание некоторого количества воды. Этот объем можно регулировать, кроме того, применение подобных систем является вполне оправданным, так как здесь серьезно экономится вода.

Несмотря на то, что тип сливного механизма может быть различным, функционирует он по одному и тому же принципу. Немного иначе происходит передача импульса движения клапану, который либо открывает, либо закрывает отверстие, через которое уходит вода.

От того, как устроен данный клапан, зависит принцип его работы. Иногда данный клапан размещают на конце трубчатых стоков, играющих роль перелива. В других случаях подобная конструкция открывается и закрывается благодаря специальным цепочкам, сделанным из металла или пластика. Последний тип конструкции является далеко не самым удачным, так как подобная система зачастую выходит из строя.

В зависимости от того, кто является производителем данного устройства, конструкция может иметь довольно серьезные различия. Однако все эти системы можно разделить на две ключевые составляющие:

• Система слива воды;
• Система набора воды.

За счет системы набора воды происходит набор бачка. Она бывает как боковой, так и нижней. Если конструкцией имеет нижнюю подачу, то они весьма удобны по нескольким причинам. Прежде всего, главной положительной стороной является почти бесшумная работа, однако конструкция данной системы весьма сложна.

Она включает в себя следующие элементы:

• Поплавок вертикального штока;
• Тяга;
• Буй.

Узел отключения подачи воды начинает работать за счет тяги, которая соединена с буем в одну общую конструкцию, которая при этом представляет собой ограничитель уровня воды.

Если вода подается сбоку, то эта конструкция будет более надежной, но при наполнении бачка будет издавать довольного много шума. Здесь принцип работы всей системы будет значительно проще. В бачке располагается специальная мембрана, благодаря которой происходит подача и прекращения поступления воды в бачок, а также небольшой поплавок, соединенный с краном подачи за счет рычага.

Когда происходит наполнение бачка, то поплавок поднимается и рычаг начинает перемещаться, постепенно перекрывая подачу воды, когда набирается требуемый объем воды.

Спускают воду из бачка сверху или сбоку. Боковая конструкция применяется, главным образом, для подвесных бачков, которые сегодня практически нигде не используются. В большинстве современных изделий применяется сливная система с верхним принципом отвода воды.

Как правило, спусковая конструкция является грушей, выполненной из резины или прорезиненного пластика. Данное оборудование стоит не слишком дорого, но при этом весьма надежное.

Чтобы вода перешла из сливного бачка непосредственно в унитаз, на крышке ставят шток либо специальную кнопку, которая будет приводить в движение рычаг. Как уже говорилось раньше, современные системы спуска воды в бачках могут иметь один или два режима работы.

Второй тип имеет две кнопки, за счет которых осуществляется спуск либо половины бачка, либо полного. Этот вариант является наиболее подходящим для людей, для которых экономия воды – не пустые слова.

Принципы функционирования бачка

Большая часть и старых, и современных бачков – это слитные конструкции. Они работают по следующей схеме.

Смыв воды:

• после нажатия на спусковой механизм (кнопку, рычаг и тд.) создается специальная тяга, под действием которой поплавок перестает оказывать давление на клапан и последний открывается;
• сток в систему перелива закрывается;
• вода из бачка подается в чашу унитаза для смыва.

Функционирование слива

Наполнение бачка водой:

• когда объем воды в бачке опускается до минимальной отметки, клапан закрывается, открывается впускной кран и начинается поступление воды;
• по мере наполнения бачка запорный поплавок поднимается, а струя воды уменьшается;
• когда емкость полностью заполняется, поплавок закрывает впускной кран и подача воды прекращается.

Важно! Чтобы поплавок эффективно функционировал, после установки бачка его нужно отрегулировать и протестировать: неправильное положение поплавка чревато тем, что емкость не сможет наполняться достаточным объемом воды.

Менее распространенная категория сливных бачков – настенные. Они функционируют по несколько иной схеме, нежели слитные. Различия обусловлены тем, что главным элементом в настенном приборе является сифон. Принцип работы такого бачка:

1. Нажатие на спусковой механизм провоцирует открытие сифона: через его гофрированную трубку вода поступает в чашу унитаза, выполняя смыв.
2. После опустошения сифона поплавок бачка опускается и открывает впускной кран, через который в сливную емкость начинает поступать вода.
3. Когда бачок полностью наполняется, поплавок опускается и впускной кран закрывается.
