Способы соединения проводов между собой.

Соединить провода разного сечения с помощью болтов

Еще один способ соединения между собой проводов разного сечения – создание контакта с помощью болтов, шайб и гаек. По мнению профессиональных электриков, такое соединение является самым долговечным и прочным. Сам процесс не слишком сложный, занимает минимум времени. Процедура проходит следующим образом:

  • медные жилы провода тщательно зачищаются (длина зачищаемого участка жилы зависит от диаметра болта);
  • зачищенная жила загибается в форме петли;
  • петля надевается на болт;
  • сверху устанавливается промежуточная шайба;
  • далее надевается петля провода другого сечения и фиксируется промежуточной шайбой.

Так продолжается до тех пор, пока между собой не будут соединены все провода. После надевания последней петли и последней шайбы конструкция прочно затягивается гайкой.

Виды кабелей для соединения

Наиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений.

Напряжение подключаемых приборов должно быть до 380 Вольт.

Сечение выбирается в зависимости от нагрузки:

  • для тока в 6 А используется ПВС с сечением 0,75 мм.;
  • для 10 Ампер – сечение составляет 1 мм.;
  • для токов в 16 А – 1,5 мм.

Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.

Некоторые разновидности клемм Wago

Сегодня на отечественном рынке наиболее распространены следующие типы клемм Wago:

1. Серия 773 специально разработана для использования в распределительных коробках. При помощи этих клемм можно соединять от двух до восьми проводов с сечением от 0,75 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В этих клеммах применяется плоско-пружинный зажим для соединения жестких одножильных электрических проводов. Чаще всего в них используются провода, обладающие сечением 2,5 и 1,5 кв. мм.

wago серия 773

2. Серия 273 тоже предназначена для применения в распределительных коробках. Эти клеммы предназначены для соединения трех проводов с сечением от 1,5 до 4 кв. мм. Они рассчитаны для работы под напряжением 400 В. Клеммы дополняют серию 773, и обычно используются для соединения проводов, обладающих сечением больше 2,5 кв. мм.

wago серии 273

3. Серия 224 предназначена для различных осветительных приборов. Эти клеммы используются для соединения двух или трех проводов, обладающих сечением от 0,5 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В таких клеммах используются сразу два типа зажима. Универсальные зажимы устанавливаются со стороны светильника для соединения многожильных и тонкожильных проводов, а с монтажной стороны располагаются плоско-пружинные для одножильных жестких проводов. Клеммы из этой серии специально предназначены для освещения, но могут применяться при монтаже различных приборов, обладающих гибкими проводами.

wago серии 224

Как соединять многожильные провода в колодке

Также обратим внимание, что недопустимо зажимать в такой колодке многожильные проводники. Многожильный провод, как и алюминиевый, можно передавить зажимным винтом

Дело в том, что в соединительной колодке есть все то, что не очень «любит» многожильный провод – это и неровная поверхность зажимного винта, и точечное (неравномерное) давление, и вращательное движение.

Конечно, монтаж может получиться вполне приемлемым, но может и не получиться – и от проводника останется лишь очень небольшое количество жил.

Тонкие проволоки, из которых состоят такие жилы, быстро деформируются и повреждаются под действием прижимного винта колодки. В результате контакт получается ненадежным – соединение греется и оплавляется.

Лучшим решением данной проблемы является применение специальных наконечников для проводников. В бытовой электрике наиболее часто используются втулочные наконечники с пластиковыми манжетами, которые для удобства монтажа выполняются разных цветов.

Процесс монтажа наконечников выполняется в несколько этапов:

  • 1. Конец проводника подравнивается при помощи кусачек (концы всех «проволочек» жилы должны быть одинаковой длины).
  • 2. Производится зачистка изоляции в соответствии с длиной металлической гильзы наконечника.
  • 3. Аккуратно формируется параллельность всех проволок (без скручивания). В случае, если проволоки скручены их аккуратно выпрямляют.
  • 4. Надевается наконечник таким образом, чтобы пучок проволок выступал из гильзы примерно на 0,5-1 мм. При этом следят, чтобы манжета закрывала край изоляционного покрытия проводника.
  • 5. Далее при помощи специальных пресс-клещей наконечник обжимается (в случае отсутствия этого инструмента обжим можно произвести с помощью обыкновенных пассатижей).
  • 6. После этого проводник с установленным наконечником вставляется в клеммный соединитель и фиксируется прижимным винтом.

Колодки с крышкой для соединения проводов

Отдельно необходимо вспомнить о клеммных колодках, выполненных из высокопрочного черного пластика. Основное преимущество такого соединителя заключается в том, что в нем зажим проводника осуществляется пластиной, а не непосредственно винтом.

За счет такой конструкции можно надежно соединять не только алюминиевые, но и многожильные проводники. Кроме того, такие колодки отличаются и более высоким допустимым рабочим током (можно встретить колодки, рассчитанные на ток до 40А).

Единственный минус таких колодок – они не режутся и не разделяются.

Среди современного оборудования при монтаже электрической сети в жилых и промышленных зданиях встречаются специальные устройства для соединения контактов проводки. Клеммники для соединения проводов постепенно приобрели популярность. Если вы решили их использовать в домашней проводке, тогда нужно знать, как ими пользоваться, какие существуют разновидности и преимущества перед другими методами соединений.

В первую очередь нужно дать определение такому устройству. Клеммником называют специальное электротехническое приспособление, которое выглядит как колодка или винтовой зажим. Его используют для плотного соединения контактов жил различного назначения. Данный метод считается достаточно безопасным и эффективным для подведения алюминиевых и медных жил.
Такой крепеж обычно используется для того, чтобы не подвергать лишним механическим воздействиям сам кабель.

Достоинства соеденительных клемм Wago


достоинство пружинных клеммных соединенийПружинные клеммы Wago обладают множеством преимуществ, среди которых:

  1. Качество контакта этой клеммы не зависит от квалификации мастера, который выполнял проводку.
  2. Возможность довольно быстрого подключения без использования специализированного инструмента.
  3. Прекрасная защита от случайного прикосновения к токонесущим поверхностям.
  4. Высочайшая надежность контактов.
  5. Возможность внесения изменений в проводку, не нарушая соединения.
  6. Наличие отдельного гнезда для каждого провода.
  7. Высокая виброустойчивость и ударопрочность.
  8. Автоматическое регулирование усилия зажима на провод.
  9. Отсутствие необходимости в уходе и специальном обслуживании.
  10. Электрические проводники в этих клеммах обладают прекрасной устойчивостью к повреждениям.
  11. Клеммы обладают сертификатом «Ростеста» и разрешением от Госэнергонадзора.
  12. Прекрасное соотношение качества и цены.

зажим провода В процессе монтажа провод с изоляцией вставляется в плоско-пружинный привод до упора в соответствующее отверстие, и в этот момент появляется оптимальное давление на контакт, которое не зависит от площади сечения проводника. Плоско-пружинный механизм прекрасно прижимает жилу провода к шине, что полностью исключает ее самопроизвольное отключение. Для осуществления необходимых измерений в корпусе клеммы есть специальное отверстие, которое обеспечит доступ и визуальный контакт к электрической шине. При правильном соединении клеммы, полностью исключается возможность прикосновения к элементам, находящимся под напряжением, а также возникновения короткого замыкания.

надежный зажим провода

При возникновении необходимости можно разобрать электрическое соединение, достаточно просто легким движения вытащить провод, слегка его повернув. Для того чтобы извлечь гибкий проводник, необходимо слегка сжать клемму, затем потянуть за провод. Клеммы WAGO позволяют довольно быстро выполнить перекоммутацию электроцепи без дополнительной зачистки изоляции.

Пайка проводов в распределительной коробке

Достаем паяльник мощностью 65 или 100 Ватт. Мощность зависит от суммы сечений спаиваемых проводов. Например, если паять 3-4 провода сечением 1,5 кв.мм, то паяльника 65 Вт вполне хватит. Если же суммарное сечение скрученных проводов – более 10 кв.мм, то паяльник должен быть 100 Ватт.

Итак, берём канифоль в куске или в пластиковой баночке. Провода должны торчать кончиками вверх. Прогреваем место скрутки, и касаем канифолью так,  чтобы она плавилась и немного стекла вниз по скрутке.

2. Нанесение канифоли

Особенно хорошо это видно на центральном и правом проводах. Затем берём припой в прутке, прогреваем одновременно припой и скрутку, залуживая скрутку.

3. Пайка скруток в распределительной коробке

Проводим спайку проводов. Залуживаем скрутку, чтобы припой проник во все места. При этом медь должна быть покрыта припоем на длине 40…80% длины скрутки.

4. Провода спаяны

Нужно стараться не перегреть место пайки, чтобы не попортить изоляцию. Да и вообще стараться всё делать быстро, на автомате.

Некрасивые торчащие кончики пропаянных скруток обрезаем бокорезами (3-5 мм).

Спаяли, изолируем места пайки изолентой (обычно использую ПВХ разных цветов). И в принципе всё. Можно муровать коробки.

5. Изолируем места пайки

6. Укладываем провода в распределительных коробках

7. Закрытые коробки. Заподлицо

За контакт в таких коробках можно точно не беспокоиться, можно полностью их хоронить под слоем штукатурки. Хотя, лучше конечно иметь доступ к коробкам, мало ли чего – проверить, дополнительно подключить, и т.п.

Выбор способа соединения проводников

Способов соединения проводников немало. Выбрать возможный вариант нужно с учетом ситуации. Так при необходимости временного соединения можно использовать просто скрутку или зажим проводников между болтом и гайкой. Фасонные или обмоточные провода большого сечения лучше фиксировать сваркой или пайкой.

Соединительные кабельные гильзы или муфты идеальны для сращивания кабелей. Соединительные изолирующие зажимы хорошо подойдут для фиксации проводов небольшого сечения и при наличии зажима нужного размера. Клеммники нужны для сборки схемы. Прокалывающие и ответвительные зажимы применяются для подключения дополнительной нагрузки к существующей сети.

Соединение многожильных и одножильных проводников

Данное соединение начинается с подборки сечения многожильного провода к одножильному. Многожильный проводник не должен быть меньше сечения одиночного, иначе он прогорит в месте их соединения. Фиксируют их пайкой или сваркой, или методом обжима при использовании кабельных гильз.

При пайке провода очищаются от изоляции, затем многожильный провод накручивается на одножильный, а после производится пайка. Затем место пайки защищается изоляцией. При обжимке места контактов зачищаются, надевается гильза, которая обжимается обжимными пресс клещами в нескольких местах.

Соединение проводов с сечением разного диаметра

Соединение проводов с сечением разного диаметра возможно при расчете плотности тока на участках, если плотность на участках допустима, то их можно соединять путем пайки, скрутки, клемм или болтовых соединений. Технологии соединения не отличаются от процесса соединения проводов с одинаковым сечением и были рассмотрены выше.

Соединение проводов большего сечения

Данный способ соединения достаточно сложен большой площадью контакта. При слишком большом сечении прямоугольных проводов, фиксация возможна только сваркой и зачастую её невозможно произвести в домашних условиях из-за необходимости прогрева проводников до высокой температуры. После сварки проводников необходимо обязательное испытание полученного контакта.

При соединении многожильных проводов или кабелей большого сечения можно воспользоваться соединительной кабельной муфтой, уже упомянутой выше.

Соединение перебитых в стене проводов

Нередко в быту возникают ситуации, когда происходит пробой электропроводки в стене. Часто это происходит при ремонтных работах. Первоначально электропроводку необходимо обесточить и демонтировать штукатурку на месте проведения ремонтных работ.

После зачищается изоляция с каждого конца поврежденного провода, а концы покрываются расплавленным свинцово-оловянным припоем при помощи обычного паяльника. Сразу продумывается изоляция для места пайки. Хорошо использовать термоусаживаемую трубку с учетом размера ремонтируемого участка. Трубка надевается на один из концов проводников.

Дальше подбирается провод сечением не меньшим перебитого провода, он отрезается и припаивается сначала к одному концу провода, затем к другому. При этом, длина наращенного проводника должна обеспечить прочность контактов. Он не должен быть слишком маленьким или длинным. В заключении на участок одевается трубка, которая при нагреве феном плотно обхватывает спаянный участок.

Соединение меди и алюминия

Как соединить медный и алюминиевый провод подробнее рассмотренно в нашей статье. Соединение разноименных проводов возможно болтовым соединением рассмотренным ранее. Однако, чаще всего фиксация производится с помощью медно-алюминиевых гильз (ГАМ) под опрессовку. С одной стороны, гильза выполнена из алюминия, со второй из меди. Алюминиевая сторона гильзы большего размера, поскольку плотность тока у алюминия меньше, чем у меди. Гильза надевается на концы проводов с одинаковым металлом и обжимается прессом.

Виды клемм для соединения проводов

Как можно соединить провода в распределительной коробке?

Способы соединения провода СИП с разными кабелями

Какие бывают виды клеммных соединительных колодок?

Как спаять алюминий в домашних условиях, особенности пайки алюминия

Какие провода бывают — все разновидности кабелей и проводов

Болтовое соединение

Данный вид соединения проводов используется в том случае, если необходимо соединить провод из меди с алюминиевым проводом, но не напрямую. Также таким способом можно соединять и провода из одного металла. Для болтового соединения понадобится болт, гайка и три шайбы.

Соединение происходит следующим образом: жилы проводов зачищают от изоляции на определённую длину, а затем из оголённой части жилы формируют кольцо (петлю). Диаметр кольца должен быть приблизительно равен диаметру болта, чтобы кольцо можно было легко надеть на болт.

Далее на болт надевается первая шайба, затем первая жила, после этого надевается вторая шайба, на неё вторая жила, третья шайба и в конце накручивается гайка. Гайка сначала закручивается руками, а затягивается гаечным ключом.

Снятие изоляционного слоя с проводов

Сразу хотелось бы остановиться на вопросе, который будет общим для любого способа. Перед тем, как соединять провода в общий электрический узел, их необходимо зачистить от верхнего изоляционного слоя.

Это можно сделать при помощи монтёрского ножа. Метод этот несложный, но велика вероятность повреждения токопроводящей жилы. Чтобы сделать всё правильно, надо чётко следовать пошаговой инструкции:

  1. Расположите провод на какой-то ровной поверхности (типа стола).
  2. Прижмите его указательным пальцем левой руки.
  3. Правой рукой возьмите нож и слегка вдавите его в изоляционную оболочку провода. Чтобы не зацепить металлическую жилу, расположите его по направлению к срезу под углом. Если угол будет прямым, есть вероятность кругового надреза жилы, в результате чего она впоследствии может ломаться.
  4. Держа нож в таком положении. Указательным пальцем левой руки медленно прокрутите проводник на один полный оборот, таким образом, надрезав изоляцию по всему кругу.
  5. Остаётся только стянуть срезанный кусок изоляции.

Профессиональные электрики сейчас уже обязательно имеют в своём арсенале такое приспособление, как стриппер. Это многофункциональный инструмент, с его помощью можно снять изоляцию с провода или разделывать кабель. Он может быть простым, полуавтоматическим и автоматическим. Самое главное, что при снятии изоляции стриппером не повреждается токопроводящая жила. Под каждый стандартный диаметр жилы у подобного инструмента имеется калиброванное отверстие с режущей кромкой.

Длина, на которую необходимо зачищать жилы проводов, для каждого способа соединения разная.

А все-таки сварка предпочтительней

По прочности соединения и качеству контакта сварка превосходит все прочие технологии. В последнее время появились портативные сварочные инверторы, которые можно переносить в самые малодоступные места.

Такие аппараты легко удерживаются на плече сварщика с помощью ремня. Это позволяет работать в труднодоступных местах, например, производить сварку со стремянки в распределительной коробке. Для сварки металлических жил в держатель сварочного аппарата вставляются угольные карандаши или обмедненные электроды.

Основной недостаток сварочной технологи – перегрев свариваемых деталей и оплавливание изоляции устраняется с помощью:

Правильной регулировки сварочного тока 70–120 А без перегрева (в зависимости от количества свариваемых проводов сечением от 1,5 до 2,0 мм).Кратковременности процесса сварки не более 1–2 секунд.Плотной предварительной скруткой проводов и установкой медного теплоотводящего зажима.

Производя соединение проводов методом сварки скручиваемые жилы следует выгнуть и срезом обязательно развернуть кверху. К торцу проводов, подсоединенных к массе, подносится электрод и зажигается электродуга.

Расплавленная медь шариком стекает вниз и покрывает оболочкой проволочную скрутку. В процессе остывания на теплую структуру одевается изолирующий пояс из отрезка кембрика или другой изолирующий материал. В качестве изолирующего материала подойдет также лакоткань.

Установка колпачков СИЗ

Для соединения кабелей, применяют колпачки СИЗ. Для изготовления этого изделия применяют полимерные материалы, которые при возгорании не поддерживают горение и при этом обладают электроизоляционными свойствами. Эти устройства спокойно работать под напряжением в 600 В.

В теле колпачка смонтирована стальная пружина, сжимающая проводник. Корпус, выполненный из полимеров, выполняет функцию защиты соединения, ко всему прочему, он изолирует место соединения проводов. При разделке изоляции монтажник должен следить за тем, чтобы оголенный металл, не выходил за пределы колпачка, и одновременно с этим попадал в зону действия пружины. При использовании колпачков СИЗ, нет необходимости в применении дополнительных изоляционных материалов.

Как соединить провода наушников

Иногда у исправных наушников обламывается кабель возле штекера, но есть штекер от неисправных наушников. Бывают также и другие ситуации, в которых необходимо соединение проводов в наушниках.

Для этого нужно:

  1. обрезать обломанный штекер или неровно оборванный кабель;
  2. зачистить внешнюю изоляцию на 15–20 мм;
  3. определить, какой из внутренних проводов является общим и проверить целостность всех проводников;
  4. обрезать внутренние проводки по принципу: один не трогать, общий на 5 мм и второй на 10 мм. Это делается для уменьшения толщины соединения. Общих проводников может быть два — на каждый наушник свой. В этом случае они скручиваются вместе. Иногда в качестве общего проводника используется экран;
  5. зачистить концы проводов. Если в качестве изоляции используется лак, то он сгорит в процессе лужения;
  6. залудить концы на длину 5 мм;
  7. на провод надеть кусочек термоусадочной трубки длиной на 30 мм больше, чем ожидаемая длина соединения;
  8. на длинные концы надеть кусочки более тонкой термоусадочной трубки длиной 10 мм, на средний (общий) не одевать;
  9. скрутить проводки (длинные с короткими, а средний со средним);
  10. пропаять скрутки;
  11. отогнуть пропаянные скрутки наружу, к незащищенным краям, надвинуть на них кусочки тонкой термоусадочной трубки и прогреть её феном или зажигалкой;
  12. надвинуть на место соединения термоусадочную трубку большего диаметра и прогреть.

Если всё было сделано аккуратно, а цвет трубки подобрать по цвету кабеля, то соединение незаметно и наушники будут работать не хуже новых.

Как обжимать клеммы плоскогубцами?

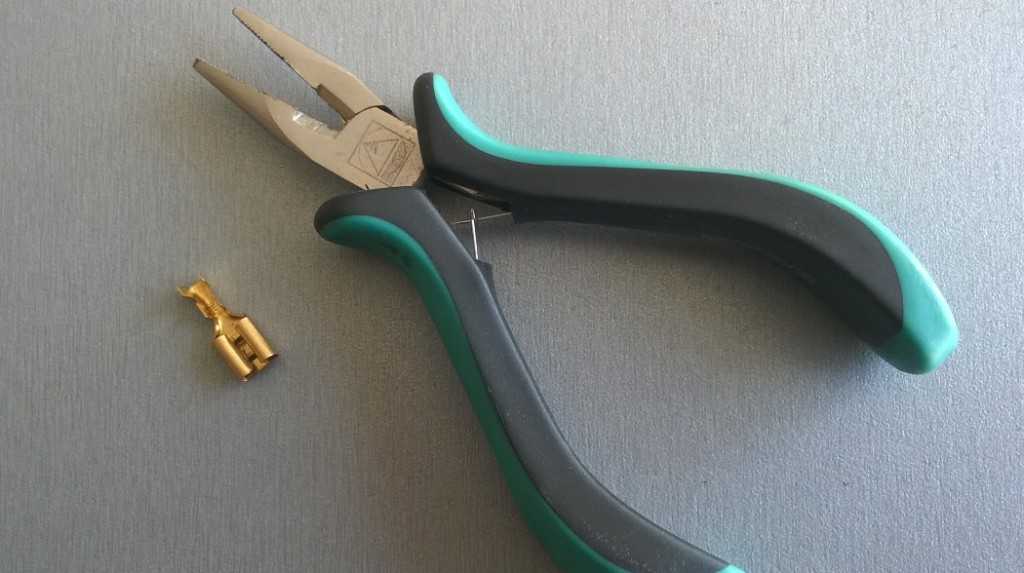

Хитрого в этом процессе нет ничего. Нужна обычная автомобильная клемма и маленькие плоскогубцы.

Как видно из фото, клемма имеет две пары ушек разного размера, одна пара зажимает изоляцию, вторая — жилы этого провода. Для правильной обжимки клеммы необходимо этим ушкам придать специфическую форму.

Каждое из этих ушек загибаем вовнутрь полукругом так, что бы концы не накладывались друг на друга.

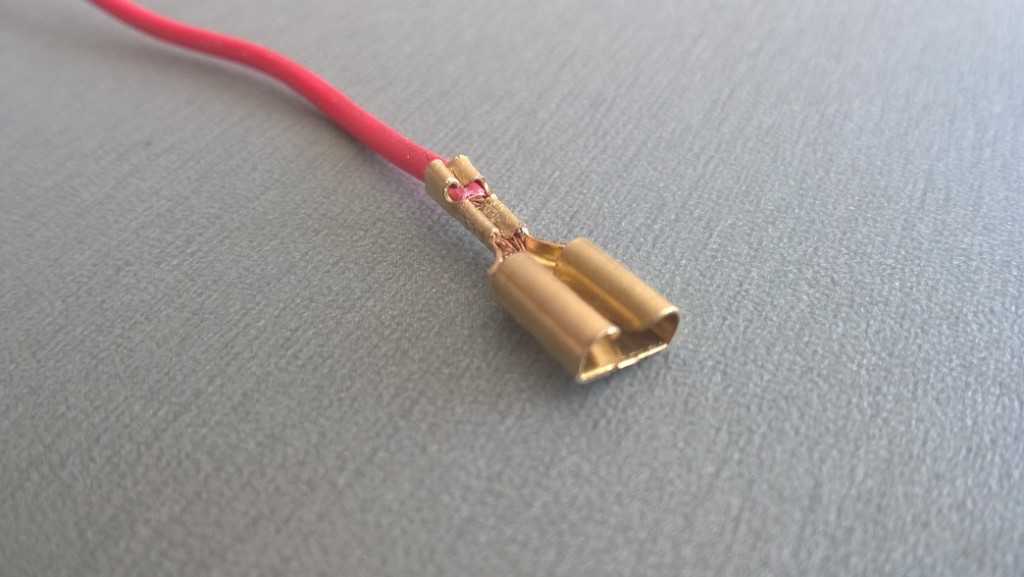

Кончик провода зачищаем от изоляции на 5 мм и вставляем в получившееся отверстие. Достаточно теперь сильно сжать ушки плоскогубцами и их кончики плотно врежутся в изоляцию, фиксируя тем самым провод. Аналогично маленькими усиками фиксируются на этой клемме жилы провода.

Получилось не так аккуратно, как кримпером, но тоже прочно и надежно. Для сравнения: верхняя клемма фиксировалась кримпером, а нижнюю мы только что обжали плоскогубцами.

На этом этапе можно было бы, и заканчивать статью, но как можно не показать типичную ошибку при обжиме клемм плоскогубцами

Обращаем внимание на усики клеммы

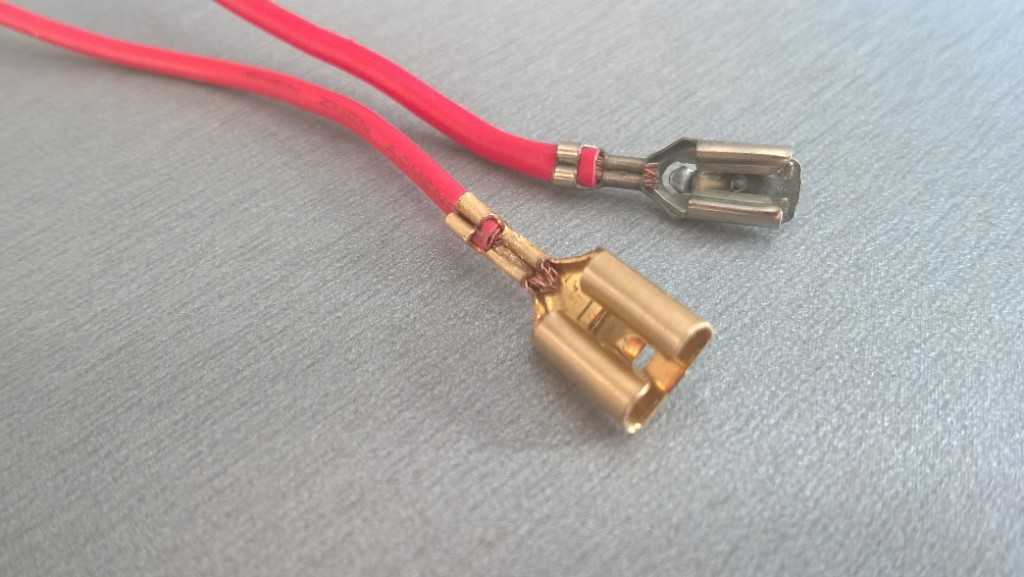

Для наглядности можно взглянуть, как выглядит правильно обжатая клемма в разрезе.

Способы соединения проводников в доме или квартире

Правильное соединение кабеля предполагает:

  • надежный контакт с минимальным падением сопротивления, близким к параметру цельной проводки;
  • прочность, сопротивление вибрации и разрыву;
  • однородность металлов (нельзя сочетать медь и алюминий).

Не все методы гарантируют соответствие указанным требованиям. Лучшими считаются:

  • сварка;
  • крутить;
  • сварка;
  • опрессовка;
  • использование клеммных соединителей.

Снятие изоляционного слоя с проводников

Медная часть многополюсного кабеля состоит из множества скрученных проводов. Иногда их покрывают полимерным слоем, совмещенным с нейлоновыми нитками. Это затрудняет снятие изоляции. В зависимости от способа подключения оплетка удаляется на 0,2-5 см, изоляция аккуратно разрезается и снимается, стараясь не повредить жилу. При работе с коаксиальными изделиями аккуратно снимите экранирующий слой, открыв ствол.

При работе с тонкими эмалированными проводами используйте паяльник. Остаток покрытия аккуратно снимаем абразивным материалом.

Предназначение

Любой способ подключения требует зачистки провода, обнажая металлическую жилу. Утеплитель — фторопласт, пенополистирол, резина. Внутренний слой может быть выполнен из краски, шелка или полиэтилена. Удаление косы помогает создать контакт, необходимый для проведения электричества.

Как соединить провода наушников

Иногда у исправных наушников обламывается кабель возле штекера, но есть штекер от неисправных наушников. Бывают также и другие ситуации, в которых необходимо соединение проводов в наушниках.

Для этого нужно:

  1. обрезать обломанный штекер или неровно оборванный кабель;
  2. зачистить внешнюю изоляцию на 15–20 мм;
  3. определить, какой из внутренних проводов является общим и проверить целостность всех проводников;
  4. обрезать внутренние проводки по принципу: один не трогать, общий на 5 мм и второй на 10 мм. Это делается для уменьшения толщины соединения. Общих проводников может быть два — на каждый наушник свой. В этом случае они скручиваются вместе. Иногда в качестве общего проводника используется экран;
  5. зачистить концы проводов. Если в качестве изоляции используется лак, то он сгорит в процессе лужения;
  6. залудить концы на длину 5 мм;
  7. на провод надеть кусочек термоусадочной трубки длиной на 30 мм больше, чем ожидаемая длина соединения;
  8. на длинные концы надеть кусочки более тонкой термоусадочной трубки длиной 10 мм, на средний (общий) не одевать;
  9. скрутить проводки (длинные с короткими, а средний со средним);
  10. пропаять скрутки;
  11. отогнуть пропаянные скрутки наружу, к незащищенным краям, надвинуть на них кусочки тонкой термоусадочной трубки и прогреть её феном или зажигалкой;
  12. надвинуть на место соединения термоусадочную трубку большего диаметра и прогреть.

Если всё было сделано аккуратно, а цвет трубки подобрать по цвету кабеля, то соединение незаметно и наушники будут работать не хуже новых.

Соединение скруткой

Если у вас по каким-то причинам нет возможности применять другие способы соединения электрических проводов, можете воспользоваться скруткой, только сделайте её качественно. Очень часто она используется как временный вариант и заменяется в последующем более надёжными способами коммутации.

Как соединить провода с помощью скрутки? Для начала зачищаются жилы на 70-80 мм. Главное, все коммутируемые проводники закручивать в одну единую скрутку одновременно, а не наматывать один вокруг другого.

Многие ошибочно начинают закручивать жилы между собой с того места, где заканчивается изоляционный слой. Но лучше в этом месте зажать обе жилы одними пассатижами, а вторыми захватить кончики проводов и производить вращательные движения по направлению часовой стрелки.

Если сечение провода маленькое, вы можете сделать скрутку руками. Выровняйте проводники по срезу изоляции и крепко держите их в этом месте левою рукою. Все коммутируемые кончики выгните в один единый загиб под углом 90 градусов (длины загиба в 10-15 мм будет достаточно). Правой рукой держите этот загиб и вращайте по ходу часовой стрелки. Это надо сделать крепко и прочно. Если руками в конце уже сложно крутить, воспользуйтесь пассатижами, как описано выше. Как только скрутка станет ровной и красивой, можете обрезать загиб.

Можно и несколько проводов так соединить, но тогда, чтобы легче было их скручивать, делайте длиннее загиб, где-то порядка 20-30 мм.

Как правильно выполнить скрутку проводов показано в этом видео:

https://youtube.com/watch?v=5tt_fqCjsQw

Также существует способ выполнения скрутки проводов с помощью шуруповерта, о нем смотрите тут:

О скрутке проводов с помощью специального инструмента смотрите здесь:

Теперь полученную скрутку надо тщательным образом заизолировать. Для этого используется изолента. Не жалейте её, наматывайте в несколько слоёв, причём изолируйте не только само соединение, но и заступите на 2-3 см поверх изоляции жил. Таким образом, вы обеспечите скрутке изоляционную надёжность и убережёте контактное соединение от попадания влаги.

Заизолировать соединение проводов можно и с помощью термотрубок. Главное не забыть надеть трубку заранее на одну из соединяемых жил, а потом насунуть на место скрутки. Под тепловым воздействием термическая трубка сжимается, поэтому слегка нагрейте её края, и она прочно обхватит провод, тем самым обеспечивая надёжную изоляцию.

Если скрутка выполнена качественно, есть вероятность того, что она прослужит вам долгие годы, при условии нормальной величины нагрузочного тока в сети. Но всё-таки лучше на этом этапе не останавливаться и укрепить место соединения сваркой либо пайкой.

Клеммные колодки

Соединение проводов в распределительной коробке существенно облегчается с использованием клеммных колодок.

Современный рынок предоставляет широкий ассортимент колодок, которые различаются как особенностью исполнений и размерами, так и ценой. Сама клемма бывает маленькая или большая, всё зависит от сечения соединительных проводов. Тем не менее, конструктивно все они устроены по одному и тому же принципу.

Как правило, колодки клеммников продаются секциями, но иногда покупают их и поштучно, попросив продавца отрезать нужное количество.

Устройство

Клеммник представляет собою прозрачный корпус из пластика, внутри которого расположена латунная гильза. Именно эти гильзы различаются по диаметру, в зависимости от того, на какое сечение жилы рассчитана данная колодка. В гильзе имеются два резьбовых отверстия, в них вкручены винтики, зажимающие провода.

Принцип соединения

Как в таких клеммных колодках выполняют соединение проводов? Например, в распредкоробке вам необходимо подключить розетку к питающей сети. Вы берёте колодку на две секции, откручиваете зажимные винтики, тем самым освобождая гильзу для прохода в неё проводов. На подключаемых проводах снимаете изоляционный слой (достаточно 5 мм) и тщательно зачищаете токопроводящую поверхность каждой жилы. Вставляете в одну клемму фазные жилы розетки и питающей сети, в другую – нулевые. И путём закручивания винтиков, зажимаете провода в гильзе.

Преимущества

Чем хорошо расключение проводов распределительной коробки при помощи клеммных колодок?

Во-первых, в большинстве домов электрическая сеть выполняется моножильными проводами (не гибкими и не многожильными), а при помощи таких клемм монтаж одножильных проводов становится очень простым и не вызовет сложностей даже у начинающих электриков.

Во-вторых, с помощью клеммника появляется возможность соединения между собой алюминиевых и медных жил. Скрутка в этом случае не подходит, потому что эти два металла характеризуются внутренним неродством. Алюминий и медь взаимоокисляются, что приводит к появлению на поверхности оксидной плёнки, далее уже как следствие плохой контакт, нагрев и выход из строя электрической проводки. А за счёт такого варианта соединений алюминий с медью не соприкасаются друг с другом, что является неоспоримым преимуществом применения клеммной колодки.

Запомните! Очень важно во время непосредственного подсоединения жилы в клемму, сначала открутить один винт и вставить, к примеру, медный провод, после чего закрутить. Потом точно так же поступить с алюминиевым

Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы

Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы.

Плюс ко всему такой соединительный способ проводов при помощи клеммных колодок потребует минимум вашего времени.

К тому же этот вариант разъёмный, то есть в любой момент вы можете, отсоединить нужный провод или кабель.

Недостатки

К недостаткам клеммной колодки относится нежелательное соединение в них многожильных гибких проводов. Такая, казалось бы, удобная клемма совмещает в себе всё, что «не нравится» многожильному проводу – вращательные движения, неровную зажимную поверхность винта и так называемое точечное (неравномерное) давление. Во время зажатия их винтом он может продавить и переломить одну или несколько мелких тонких жилок. Провод уже не будет иметь необходимой пропускной способности по току, что приведёт к нагреву контакта. Если уж и возникла такая необходимость, соединять в клеммниках многожильные провода, то желательно использовать втулочные наконечники, обжимающие пучок жилок.

В такой колодке необходимо предельно осторожно затягивать винт, если выполняете подключение проводов алюминиевых. Всю свою силу и мощь тут демонстрировать не нужно, иначе вы попросту переломите жилу

Разновидности

Самая современная разновидность клеммников – самозажимные. Соединение выполняется очень быстро, для этого вам не потребуется даже брать в руки отвёртку. Каждое отверстие имеет подпружиненный контакт. Жила вставляется в отверстие до характерного щелчка, который означает защёлкивание клеммы.

Ещё лучше проявили себя рычажковые клеммники. Маленький рычажок нужно поднять, тем самым освобождая контактное отверстие, в которое вставляется жила. Затем рычажок опускается и надёжное соединение готово. Если потребуется перезаделка контакта, рычажок снова подняли и жилу вытянули.

О различных типах клеммников рассказано в этом видео:

https://youtube.com/watch?v=pCCV7mVROjo

Соединение проводов опрессовкой гильзами

Соединение проводов с помощью гильзы с последующей опрессовкой является наиболее надежным способом и имеет хороший электрический контакт.

Как делается опресовка жил:

зачищают от изоляции концы определенной длинны;

берут гильзу соответствующей длинны и диаметра;

  • заводят оголенные провода в гильзу;
  • обжимают (прессуют) гильзу в двух, трех местах специальным электроинструментом (прес – клещи);

накладывают на гильзу изолирующий материал (термоусадочная трубка).

Если термоусадочной трубки нет, то можно использовать изоляционную ленту.

Вы должны учесть, что гильзы подбираются таким образом, чтобы диаметр скрученных проводов соответствовал внутреннему диаметру гильзы. Использовать гильзу не по размеру не стоит.

Как соединить два провода разного сечения

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
