Теплый пол под линолеум на деревянный пол: пошаговый инструктаж

Особенности деревянного основания

Идеальное основание для монтажа системы подогрева – это бетон. Он имеет оптимальные показатели теплопроводности и подходит для укладки теплых полов как нельзя лучше. К тому же он способен удерживать тепло, а значит, позволит и экономить энергию на нагреве.

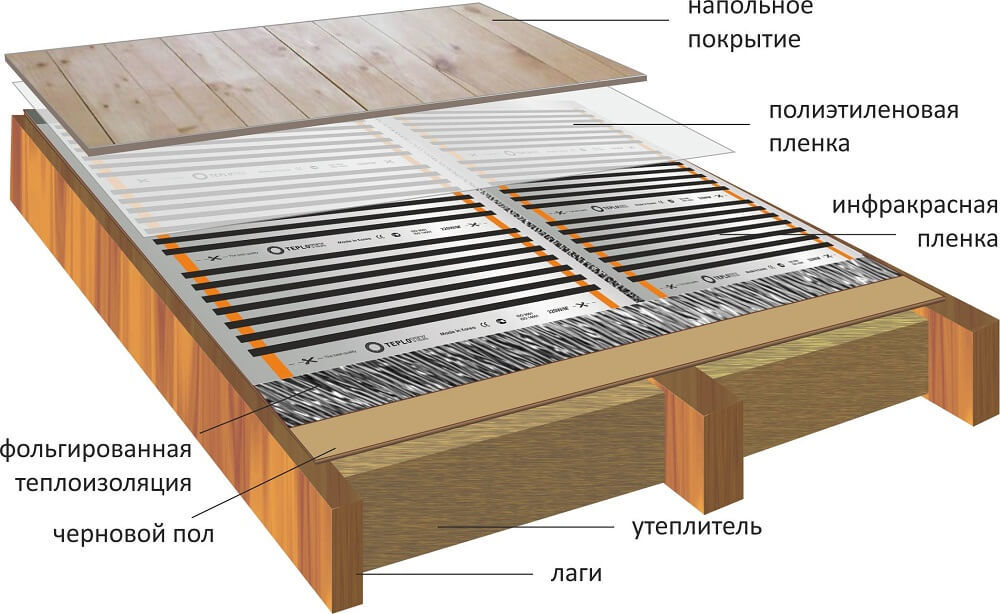

Деревянный пол

Но в ряде случаев монтаж систем нагрева производится именно на деревянный пол. В такой ситуации можно отметить следующие плюсы:

не нужно обустраивать тяжелую цементную стяжку;
нет необходимости демонтажа старых полов при условии, что они ровные и находятся в хорошем состоянии;
можно снизить время, затраченное на произведение работ;
не нужно выжидать определенное время – полами можно пользоваться сразу;
дополнительные нагрузки на перекрытия исключаются;
пирог пола останется почти неизменным по высоте.

Деревянное основание имеет свои плюсы и минусы

Но даже при условии учета всех этих факторов нельзя не думать о том, что деревянный пол имеет худшую теплопроводность, чем бетонный. А значит, нагреваться он будет хуже. Притом далеко не каждую систему подогрева можно монтировать на деревянные полы, особенно если они достаточно старые и требуют ремонта. В последнем случае проще всего произвести их демонтаж и уложить подогрев непосредственно на бетон.

Деревянный пол — не лучший вариант для теплого пола

Преимущества теплых полов

Теплые полы давно приобрели широкую популярность среди населения, обеспечивая необходимый уровень уюта и комфорта в квартирах и частных домах. Нередко они заменяют традиционные системы отопления, но чаще всего используются как дополнительный источник тепла местного значения. Проекты, рассчитанные на отдельные помещения или участки, обходятся значительно дешевле устройства общих систем.

Классификация теплых полов разделяет их на два основных типа: водяные и электрические. Первый вариант предполагает использование горячей воды, циркулирующей по трубопроводам, уложенным в стяжку. Поверх всей конструкции укладывается напольное покрытие. Водяные системы считаются более экономичными и дешевыми в эксплуатации, поскольку не требуют дополнительных источников энергии, а врезаются в существующую систему отопления. Однако строительные нормы запрещают их монтаж в многоквартирных домах, поэтому водяные полы нашли широкое применение лишь в частном секторе. Электрические полы подходят практически для всех типов помещений. Они тоже классифицируются, в зависимости от нагревательного элемента. Одни системы работают на основе греющего кабеля, а другие создают тепло с помощью инфракрасной пленки. Стоимость таких полов значительно выше, но этот недостаток компенсируется простотой монтажа, точными регулировками температурных режимов, могут использоваться с любыми напольными покрытиями. Данный фактор учитывается, когда выбирается теплый пол под линолеум на деревянные полы.

В большинстве помещений используется линолеум, который считается недорогим и доступным материалом. Однако для совместной эксплуатации с теплыми полами подходят не все типы этого покрытия. Некоторые виды линолеума плохо переносят нагрев, могут изменять цвет, деформироваться и выделять вредные вещества. Поэтому при покупке следует выбирать покрытие, лишенное всех этих недостатков. Этими же критериями можно руководствоваться, когда выбирается теплый пол под линолеум на бетонный пол и другие виды оснований.

Специфика теплых полов

Устройство тёплых полов с подогревом достаточно простое. Наверху размещают элемент нагревания.

Специфика теплых полов

Когда элементом нагревания является кабель, то тёплый пол укладывается по тому же принципу, только его нужно класть сразу же под цементную стяжку вместо труб. При прохождении тока выделяется тепло. Именно оно и обеспечивает подогрев поверхности. Недостатком таких способов является то, что в этом случае уровень пола сильно повышается. Подобного недостатка не будет при использовании нагревательных матов. При этом даже не требуется выполнение стяжки. Сверху сразу может последовать укладка линолеума.

Теплый пол под плитку виды и особенности укладки

Любой из существующих на сегодня типов теплых полов можно укладывать под плитку, но каждый из них имеет свои особенности. Например, в ванной более приемлемым считается водяной подогрев: он не испортится, если вас затопят соседи, или вода обильно потечет у вас. А для электрического подогрева вам придется позаботиться о хорошей степени гидроизоляции и обязательно подключать электропитание через УЗО. Если вода проникает под плитку в большом количестве, автомат (УЗО) просто отключит питание — и вы не пострадаете, и пол будет целым. Многие в отзывах писали о том, что пол в ванной под плиткой начинает трещать, хоть и греет. Тут, скорее дело в том, что из-за того, что использован обычный плиточный клей, произошло отслоение плитки. Хотя, случаи бывают разные…

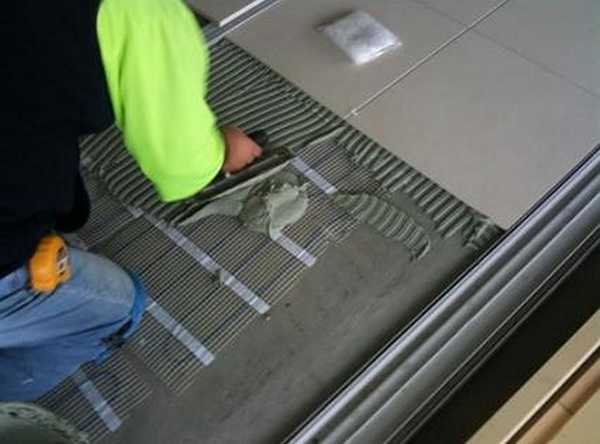

Проще всего под плитку уложить кабельный мат

Во всех остальных помещениях предпочтение отдается одной из разновидностей электрического теплого пола. В самом простом варианте установки, плитка кладется сразу на нагревательные элементы — это маты из кабеля или стержневой инфракрасный пол. Такие разновидности имеют «пирог» с минимальным количеством слоев.

В случае со стержневыми матами нужно хорошенько все взвесить: хоть инфракрасный подогрев кажется привлекательным, отзывы говорят о низкой надежности этого типа теплого пола. У многих после первого же сезона пол стал греться кусками, а потом вообще прекратил подавать признаки жизни. Причем все, кто пытался выявить причины, говорят о том, что у них перегорели места стыковки стержней с токопроводящими проводами. Видимо, технология пока недоработана (появились стержневые нагреватели несколько лет назад). При условии, что стоят они много (как минимум, столько же, сколько и инфракрасные пленки), рекомендовать их к установке нельзя, а под плитку тем более, ведь для ремонта придется все полностью сбивать…

Резистивные или саморегулирующиеся кабели тоже неплохо себя чувствуют под кафелем, но их укладка занимает больше времени

Зато другой тип матов — кабельный, показывает себя просто отлично. Греющие кабели и маты из них, десятилетиями производятся и эксплуатируются в Европе и Америке, технологии давно отработаны и проверены. Поэтому, если хотите высокой надежности, монтируйте под плитку кабельный теплый пол. Он одинаково надежен и в случае использования кабеля и в случае готового мата, причем стоит в несколько раз дешевле, чем инфракрасные полы. Способ укладки матов под плитку аналогичен укладке карбонового мата: расстилаете на ровное основание, заводите холодные кабели на терморегулятор и можно на клей класть плитку. Но с одним условием: толщина клея и плитки должна составлять не менее 2 см.

Используя резистивный или саморегулирующийся кабельный теплый пол, под плитку вам необходимо будет сделать стяжку, а на нее уже уложить на клей кафель. Эти варианты требуют значительного запаса времени: придется ждать не менее 28 дней, пока высохнет стяжка.

— еще один карбоновый теплый пол под плитку (первый — стержневой мат). Он тоже излучает тепло в инфракрасном диапазоне, но укладывается не под стяжку. Пленка — слишком гладкая и потому раствор с ней плохо сцепляется, хотя есть специальные пленки со сквозной перфорацией. Их выпускает не так много предприятий, но найти их реально.

Инфракрасные пленки со сплошной перфорацией можно укладывать в стяжку и под плитку

Обычный же пленочный теплый пол под кафель кладется без стяжки «сухим» способом: на пленку укладывают листовой материал: фанеру, ДСП, ГВЛ и т.п. А уже на это основание укладывается на клей плитка. Так делают потому, что полимер, в слой которого запаяна карбоновая паста, в стяжке разрушается. Но получается, что пленочный теплый пол под плитку — не самый лучший выход: слишком много слоев, на которых будет теряться много тепла. К тому же цена за квадрат пленки высока: в среднем 70-80$. Потому стандартные варианты и «сухую» стяжку используют редко, а вот над перфорированным вариантом можно подумать: эффективность обогрева достаточно высокая.

Пленочный теплый пол

Принцип действия инфракрасного излучателя сходен с действием солнечных лучей. Точно так же, как солнечные лучи, инфракрасное излучение поглощается предметами, которые затем отдают тепло в окружающее пространство.

Тепловое излучение не поглощается воздухом, он только немного рассеивает его. Практически вся энергия излучателя доходит до предметов – стен, потолков, мебели и прочего, нагревая их.

Подготовка пола для монтажа системы обогрева с инфракрасными излучателями

Подготовка теплого пола в деревянном доме к монтажу возможна в трех вариантах:

Вариант 1. Применяется при весьма ветхом половом покрытии, когда доски пола скрипят под ногами, местами прогибаются или проваливаются.

демонтировать верхнее покрытие пола и черновой пол;
проверить состояние лаг, при необходимости заменить подпорченные детали;
выставить лаги, тщательно проверить уровнем, закрепить;
насыпать подушку из керамзита для предотвращения тепловых потерь, дать ей выстояться в течение 2-х – 3-х дней;
настелить черновой пол, между досками допустимы зазоры в 1,5 – 2 см;
обработать черновой пол антисептиком;
на черновой пол уложить пергамин;
настелить покрытие пола;
зазоры между полом и стенами заделать монтажной пеной;
настелить на пол фанерные листы, предпочтительно 10-12 слойной в водостойком исполнении. Фанеру крепить винтами длиной 40-50мм по периметру каждого листа на расстоянии 150 – 200 мм между ними. Если в каком либо месте фанера «дышит» — дополнительно закрепить эти места;
щели между листами фанеры зашпаклевать;
перед укладкой листов их нижние стороны обработать горячей олифой, по окончании укладки так же обработать олифой всю поверхность пола.

Пол будет готов к монтажу излучателей через 3 дня.

Вариант 2. Состояние пола – отдельны доски слегка прошатываются и поскрипывают. Шляпки гвоздей в некоторых местах начинают выходить из доски. Достаточно следующих мероприятий:

пробить все гвозди «заподлицо» с досками, в местах поскрипывания укрепить доски винтами длиной порядка 80 мм;
демонтировать плинтуса;
настелить на пол фанеру как описано выше.

Вариант 3. Состояние пола – безупречное.

демонтировать плинтуса;
настелить на пол фанеру как описано выше.

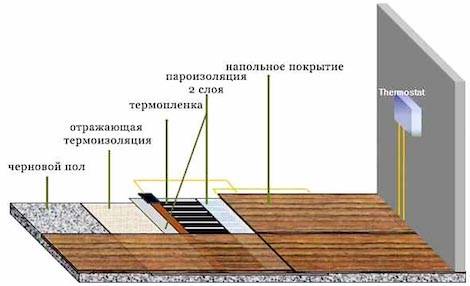

Монтаж пленочного теплого пола

Излучатель инфракрасных лучей выпускается в виде пленки в рулонах. Настилать ее можно не на всю поверхность пола в помещении, вполне допустимо оставлять зазор до стен порядка 10 см.

Место для установки терморегулятора следует выбирать в наиболее удобном расположении, к примеру – как можно ближе к проводке.

Укладку проводов лучше всего производить параллельно стене, места расположения медных контактов обжать плоскогубцами. Стыки заделать теплоизолирующим материалом, медные контакты изолировать силиконовым герметиком.

Подключить терморегулятор и закрепить его на стене в удобном месте. Включением терморегулятора подать напряжение на излучатели и, спустя некоторое время проверить нагрев листов. Если попадаются холодные – проверить места соединений тестером и исправить неработающие контакты.

Подключить заземление, используя для этого фольгированный скотч, его конец нужно соединить с проводом по диагоналям и по длине.

Весь пол необходимо закрыть слоем поливиниловой вспененной пленки, после чего можно стелить выбранное покрытие пола. Прослойка пленкой не опасна, так как максимальная температура нагрева пленочных излучателей составляет не более 40оС.

О некоторых правилах установки теплого пола

Установку покрытия пола необходимо производить, учитывая возможность ремонта в дальнейшем.
Для крепления пленочных излучателей категорически запрещается применять любой металлические крепеж – гвозди, шурупы, винты, скобы и прочее.
Планируя установку на инфракрасном полу тяжелой мебели или оборудования, нужно заранее предусмотреть воздушные карманы.
Пленочный пол нельзя монтировать вблизи других электрических нагревательных приборов – печей, каминов и прочее.
Максимальная длина одного отрезка пленки не более 15 метров.
Не производить монтаж пленки при минусовой температуре.
Устройство заземления – обязательное условия при монтаже и эксплуатации теплых полов в деревянном доме.

Как выбрать подходящий теплый пол на деревянный пол под линолеум

В этом проекте верхние слои формируют из материалов, которые плохо проводят тепло. Это значит, что при выборе подходящей методики надо выбирать наиболее эффективный вариант. Необходимо создать направленное равномерное излучение в инфракрасном диапазоне.

Разные технологии

Данные по разным вариантам для удобства изучения сведены в одну таблицу:

Пример	Тип нагревательного элемента	Совместимость с линолеумом	Допустимо применение технологии монтажа
«Мокрой»	«Сухой»
	Водяной	Да	Да	Да
	Электрический резистивный	Да	Да	Нет
	Саморегулирующийся нагреватель	Да	Да	Нет
	Стержневые элементы	Да	Да	Нет
	Пленочный	Да	Нет	Да

Ограничения по применению стяжки

Заливка бетона на деревянный пол потребует упрочнения силового каркаса. Такие нагрузки могут быть не предусмотрены конструкцией здания, понадобится проведения масштабных строительных работ.

С другой стороны надо отметить хорошие аккумулирующие способности стяжки. Она в течение длительного времени сохраняет тепло, не пропускает влагу. После застывания будет создано прочное и долговечное основание, которое не надо ремонтировать в течение длительного срока службы.

Толстая бетонная стяжка весит много

Следует внимательно изучить все аргументы «за» и «против» с учетом особенностей конкретного объекта недвижимости. В большинстве случаев рациональным будет применение «сухих» технологий. Они не создают лишние нагрузки. При правильном применении дополнительным преимуществом будут существенное улучшение изоляционных параметров перекрытий между этажами. Это улучшит общие эксплуатационные характеристики здания.

Особенности выбора

Выше была отмечена несовместимость некоторых видов нагревателей для применения «сухих» монтажных технологий. Такие рекомендации дают не только производители соответствующих изделий, но и специалисты. Резистивные и саморегулирующиеся элементы нагреваются до высоких температур. Они оказывают избыточное воздействие на контактирующие с ними материалы. При размещении внутри стяжки, или специального плиточного раствора отбор тепла происходит интенсивно. Поэтому сами нагреватели дольше сохраняют свою работоспособность.

Инфракрасные и водяные полы выполняют свои функции в сравнительно низком диапазоне температур. Они не перегревают ближайшие части деревянных конструкций. В дальнейшем будут рассмотрены именно эти две технологии.

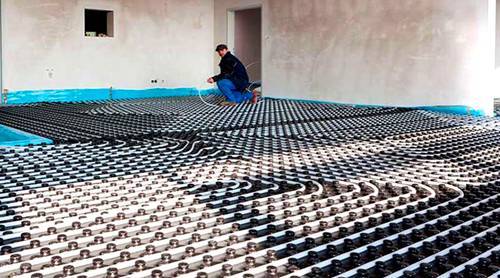

Типовая укладка водяного теплого пола на деревянный пол под линолеум

Отметим преимущества схемы, приведенной на этом рисунке:

Она универсальна, пригодна для монтажа ламината, паркета и линолеума.
По сравнению с аналогом из железобетона нагрузки на опоры перекрытия снижаются в 8-12 раз.
Отоплением можно пользоваться немедленно после завершения монтажных работ.
Система пригодна для выполнения ремонтных операций.
Она создает звуковую и теплоизоляцию между этажами, соответствующую современным нормам.
При отсутствии «мокрых» процессов загрязнения минимальны. Не надо будет перемещать тяжелые грузы.

Используемые материалы

Непосредственно перед укладкой греющих водяных полов в деревянном доме сами основания надежно утепляются. Поэтому на подготовительном этапе придется подобрать следующие группы комплектующих изделий:

марку утеплителя;
материал водоводов (труб);
тип и марку утеплительных пластин.

Теплоизоляторы

Из известных и доступных пользователю материалов для утепления отопительных конструкций оптимально подходит базальтовая (каменная) вата. Теплоизолятор проницаем для водных паров и хорошо сочетается с древесиной, позволяя ей «дышать» и не допустить гниения

С другой стороны, при монтаже минеральной ваты важно обеспечить условия для удаления паров, так как в противном случае она намокает и теряет свои теплоизоляционные свойства

Для утепления покрытий на первых этажах рекомендуется применять утеплители на ее основе плотностью 40-80 кг/м³ и толщиной до 200 мм. Для межэтажных перекрытий вполне подойдет тот же материал толщиной 50-100 мм. Его задача в этом случае расширяется и помимо теплоизоляции дополняется получением хорошей звукоизоляции.

Для водяного контура подходят трубы из металлопластика, полиэтилена или полипропилена

При выборе труб, укладываемых на маты для теплого пола без стяжки, обязательно учитываются следующие моменты:

Выбираются трубные изделия диаметром 16 и 20 мм.
Самыми подходящими материалами считаются сшитый полиэтилен, металлизированный пластик и медь. Предпочтение отдается полимерным изделиям на основе СП.

Качественные полиэтиленовые трубы от известных производителей стоят не дешевле образцов из металлопластика и почти не уступают им по эксплуатационным показателям. Принципиального различия между отдельными видами полимерных изделий нет, для теплых полов они одинаково хороши.

Медные трубы заметно дороже, а на их монтаж расходуется много сил и времени. Зато по тепловой отдаче с медью не сравнится ни один из известных материалов

Единственное, на что в этом случае обращается внимание – недопустимость их использования в комплекте с алюминиевыми распределительными пластинами. Эти металлы несовместимы по своей химической структуре, из-за чего зона контакта со временем окисляется, а затем разрушается

Распределительные пластины

Теплопроводность алюминия высокая, поэтому его часто используют под водяной контур

Поскольку теплопроводность у заготовок на основе алюминия выше, чем у стальных изделий, этот материал чаще всего используется при их изготовлении (за исключением разводки из медных труб). При этом следует знать, что хорошие алюминиевые пластины значительно дороже своих оцинкованных аналогов (примерно в 1,5-4 раза). Наблюдаемый разброс цен связан с различной толщиной пластинчатых заготовок. Поэтому специалисты советуют выбирать для отвода тепла толстостенные пластинки, способные аккумулировать, а затем отдавать тепловую энергию.

Расчёт ИК-плёнки и мощности

Комплекты материалов, необходимых для обустройства тёплого пола, включают все необходимые для монтажа контакты, провода, изолирующие клеммы термодатчики и терморегуляторы. Но, прежде чем отправиться в магазин за покупкой инфракрасной плёнки, вам необходимо будет произвести несложные расчёты, связанные с определением количества плёнки, необходимой для укладки тёплого пола, и сделать расчёт мощности нагревательных элементов, которые будут задействованы при работе.

Площадь плёнки должна составлять не менее 70% от площади помещения. Избежать нерационального использования дорогостоящего материала позволяет то, что инфракрасная плёнка выпускается трёх размеров по ширине 500, 800 и 1000 мм. По длине она может нарезаться погонными метрами по специально обозначенным линиям.

Помимо рулонной существует другая разновидность ИК-плёнки системы «зебра». Это тоже полимерная плёнка толщиной 1 мм, но состоящая из множества независимых друг от друга панелей, имеющих размеры 500х600 мм. Таких панелей в одном комплекте 50 штук, что позволяет обустроить тёплый пол на площади 15 м2. Преимуществом такой системы является то, что при выходе из строя одного нагревательного элемента вся система продолжает исправно работать. При гарантийном сроке в 25 лет она является очень экономичным и надёжным средством обустройства тёплого пола под ламинат или линолеум.

После соединения всех нагревательных элементов и надёжной герметизации соединительных клемм битумными изоляторами, осуществляется монтаж термодатчика, который обязательно помещается в пластиковый контейнер, и настенного блока терморегулятора, с помощью которого вы будете регулировать нагрев пола.

Следует помнить, что если мощность уложенного вами плёночного нагревателя превысит 2,2 кВт, а сила тока в системе будет более 10 А, то подключать её напрямую к электросети квартиры нельзя. В этом случае используют модульный контактор. Но самостоятельно производить работы по его установке не следует. Лучше обратиться к профессиональному электрику.

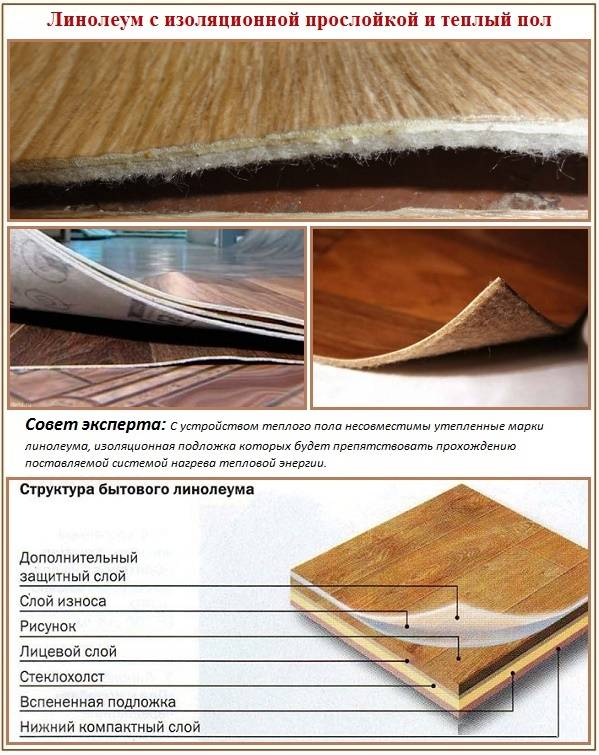

Какой стоит покупать линолеум на деревянный пол

На рынке существует много видов линолеума, которые разнятся между собой в зависимости от материалов, из которых они состоят. Все они делятся на три класса:

21-23 класс, бытовой – линолеумы этого вида имеют самую маленькую толщину и стелятся только в тех жилых помещениях, где нет интенсивного хождения;
31-34, класс полукоммерческий – более тверже и толще предыдущего вида, и более стоек к износу;
41-43коммерческий – имеет самую большую толщину и прочность, среди всех линолеумов, он подходит для мест с интенсивным хождением по нему, устойчив к воздействиям химического и механического характера.

Ценовая категория растет с каждым классом.

Для укладки ламината в домашних условиях подойдет самый простой – бытовой.

Линолеум – многослойный материал. Существует нескольких видов этого напольного покрытия, которые различаются между собой по составу одного из слоев:

поливинилхлоридный (ПВХ) – самый известный и самый распространенный вид;
резиновый (релин) – отличается высокой пластичностью;
коллоксилиновый – также высокопластичен;
Грифталевый – материалы, входящие в состав, делают его хрупким.

У всех видов есть хорошая шумо- и теплоизоляцией и высокая влагостойкость.

Для покрытия деревянного пола можно использовать все виды линолеума. Но больше всего рекомендуют изделия с натуральными компонентами в составе – резиновый или грифталивый.

Можно выбирать материалы с основой и без нее. Основы бывают полиуретановые, тканевые и войлочные.

Самостоятельный монтаж теплого ИК-пола

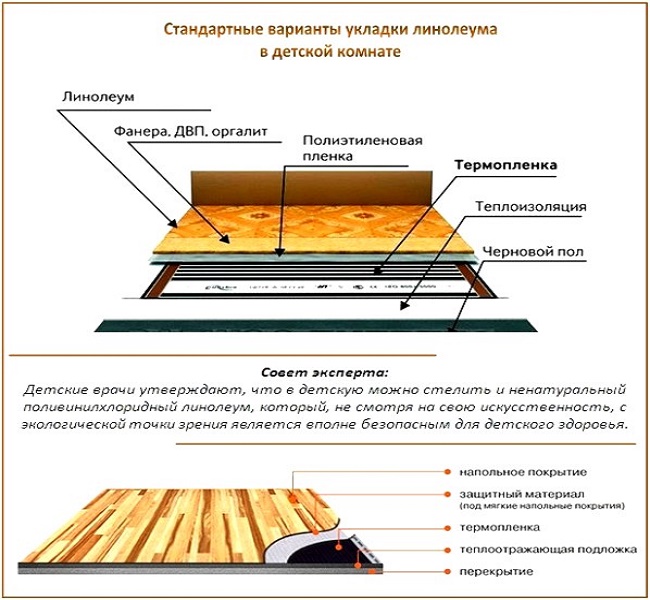

Хозяева чаще всего выбирают укладку инфракрасного пола под линолеум на деревянный пол, что объясняется выгодой его использования. Чтобы сэкономить затраты, необходимо рассчитать площадь укладки. Для этого надо учитывать, что пленка должна занимать не менее 60 % площади комнаты, а монтируют ее только в местах, свободных от мебели.

Монтаж выполняется в следующей последовательности:

Разработка плана укладки (с вычетом мебели).

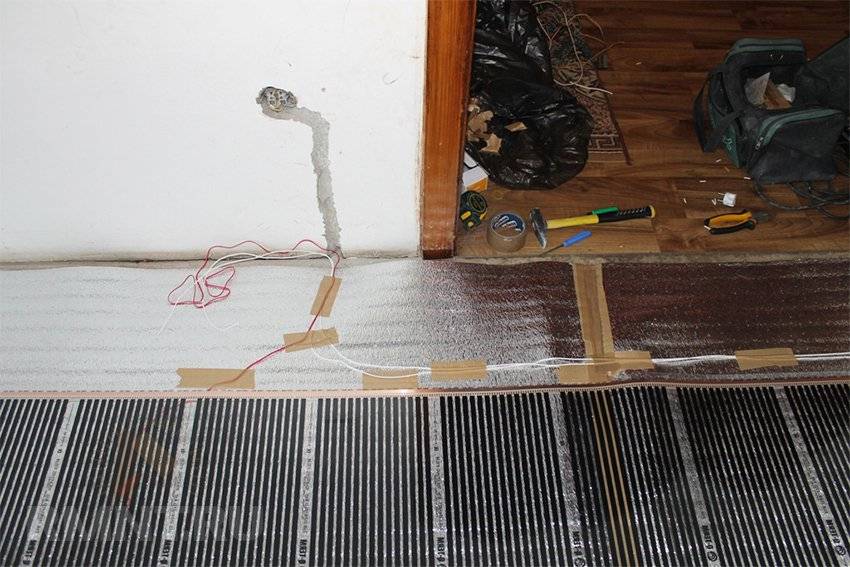

Укладка пленки на теплоизоляционный слойИсточник pol-exp.com

Укладка теплоизоляционного слоя. Подложку (например, изолон, полифом, пенотерм, инфрафлекс) укладывают по всей площади комнаты, минимально допустимая толщина – 4 мм.
Укладывают нагревательную пленку, разрезая рулон ножницами на фрагменты нужного размера, не допуская изгибов и наложений. Если используются сегменты пленки разной ширины (50, 80, 100 см), нужно, чтобы у них была одинаковая мощность на квадратный метр площади.
Устанавливаются контактные зажимы (соединительные клипсы).
К терморегулятору подключают провода и термодатчик (без терморегулятора система будет перегреваться), изолируют места крепления.
Тестируют работоспособность пленочного теплого пола.
По всей площади комнаты укладывают защитный слой, помогающий равномерно распределять тепло.
На защитный слой укладывают линолеум без дополнительной фиксации.
Настраивают терморегулятор. Линолеумные покрытия не рекомендуется нагревать выше 35 ℃.

Полосы ИК-пленки соединяются параллельно и подключаются к терморегулятору.Источник sauny-kaminy.ru

О монтаже рулонных теплых полов под линолеум в следующем видео:

Температурный режим теплого пола – каковы его особенности?

Для начала отметим, что для того, чтобы выбрать правильный и подходящий линолеум, вы не должны обладать никакими особенными знаниями. С ключевыми моментами мы уже разобрались, да и изготовители сами сообщат, может ли их продукция применяться вместе с системами теплого пола. Для этого они используют специальную маркировку.

Вместе с маркировочным знаком в обязательном порядке должна указываться максимально допустимая температура – этот момент старайтесь соблюдать в любом случае. Если говорить о натуральном линолеуме, то есть мармолеуме, то его можно использовать при температуре не более 27 градусов. При этом материал, выполненный на основе ПВХ, может прогреваться примерно до 30 градусов (если больше, то материал начнет пучиться и лишится первоначального цвета). Кроме того, упомянутые в начале статье, вероятнее всего, начнут выделяться, равно как и разного рода неприятные газы. Для соблюдения допустимого температурного режима вам потребуется покупка качественного терморегулятора, способного поддерживать требуемую температуру в автоматическом режиме. Здесь теплый пол под линолеум вас уж точно не разочарует.

Грамотный монтаж электрических устройств для СТП

Тщательная подготовка всех необходимых материалов для строительства является важным моментом. При сборке напольной обогревательной конструкции необходимо приобрести качественный пленочный элемент. Укладка изделия осуществляется на расстоянии в 50 см от стен.

Следует помнить, что над пленкой не следует размещать тяжелые предметы в виде крупной мебели и бытовой техники. ИК нагреватель не осуществляет регулировку температурного режима

Если крупные объекты поверху не пропускают тепло, то оно постепенно возвращается назад к источнику. В результате проводник может перегореть или частично деформироваться. Определение точного количества пленки осуществляется, исходя из технологий и особенностей укладки.

Для беспрерывной работы нагревателей необходимы клипсы-зажимы, которые осуществляют крепления контактов (2 единицы на отдельную полосу). Но для начала нужно уложить теплоизоляционный материал с большим коэффициентом отражения, а также установить терморегуляторы, подготовить медные провода.

Укладка тепловой изоляции

Укладка теплоизоляционного слоя не занимает много времени. но это очень важный этап. Это мероприятие является обязательным, так как тепло без защитного барьера будет уходить вверх и вниз. В результате большое количество энергии расходуется нерационально.

Реализация работ, как правило, осуществляется через рулонный изолятор. Изделие раскатывается на деревянном основании, при этом его отражающая поверхность должна смотреть вверх

Каждая полоса крепится к основанию при помощи степлера и двухстороннего скотча. Полосы при этом стыкуются без каких-либо зазоров. Места соединений тщательно проклеиваются скотчем.

Правила формирования пленочного пола

Процесс раскатки пленки осуществляется над изолятором при расстоянии в 50 см от стены. При этом размещение медной полосы должно быть четко внизу. В случае необходимости осуществите разрез материала на одинаковые полосы, исходя из маркировки пленочных секций.

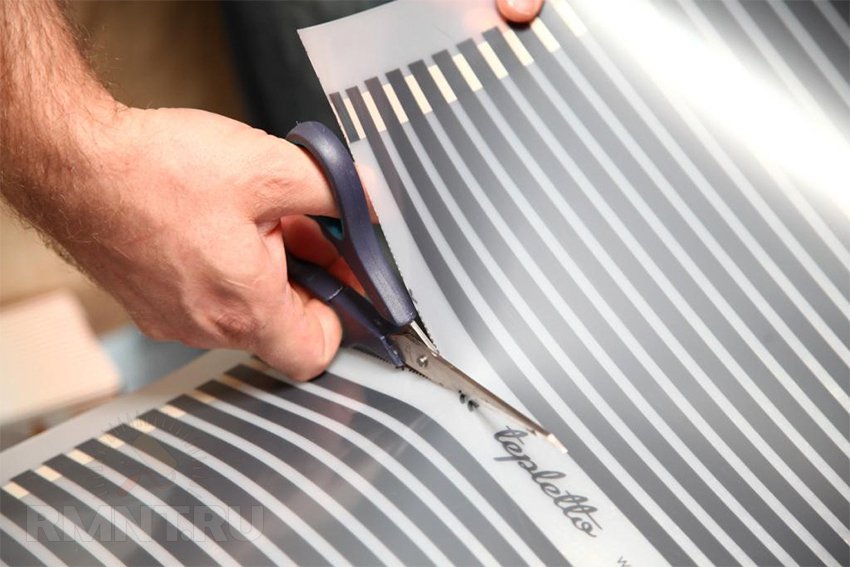

Особенность нарезки пленки инфракрасного типа заключается в точности. Изделие формируется на полосы необходимых размеров по секционным линиям. Таким образом, вы избежите повреждения нагревательных элементов

Нагреватели на карбоновой основе не должны быть повреждены. Если вы обнаружили царапины или разрывы на изделии, то такие места следует обработать мастикой на битумной основе. Данный вариант также отлично подходит для изоляции медных электродов. Стыки материалов надежно крепятся специальными зажимами.

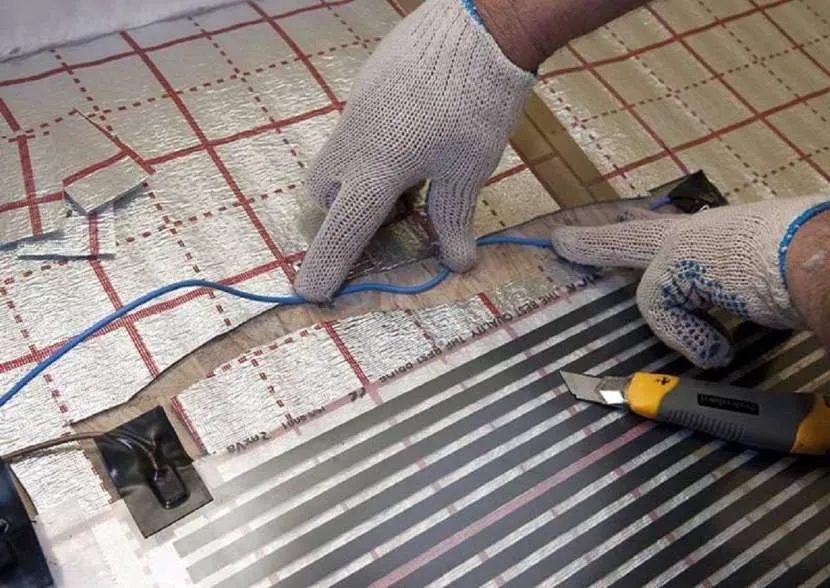

Схема параллельного соединения имеет следующую последовательность:

размещение первого контакта на поверхности электрода осуществляется внутри специальной пленки. Сверху аккуратно прикладывается второй контакт;
прочное и надежное соединение достигается за счет плотного придавливания электрода с зажимом при помощи плоскогубцев.

После детализированной укладки всех полос пленки инфракрасного типа осуществляется формирование общего полотна путем склеивания скотчем.

Голые концы электрических проводов изолируются пассатижами. Контакты термической пленки также подлежат изолированию, так как они по краю выполнены из серебра и способны проводить ток

Качественная проклейка полотна по периметру предотвращает скольжение.

Как правильно установить терморегулятор?

Монтаж терморегулятора в каждую комнату позволяет максимально эффективно эксплуатировать систему обогрева пола. Отдельные термодатчики приклеивают к полосам ИК пленки при помощи мастики. При этом каждый прибор должен быть надежно закреплен на карбоновом термическом элементе.

Вывод проводов датчика осуществляется к ближайшей стене. Чтобы избежать неровностей, в теплоизоляторе вырезают канавку под кабель.

Фиксация регулятора производится на стене с соблюдением правил подключения электрических проводов на основании инструкции от завода-изготовителя

С целью увеличения эффективности электрической защиты все устройства, мощность которых больше 2 кВт, подключают к отдельному защитному автомату. Выставив температуру пола на 30°С, дожидаются разогрева пленки. Таким образом можно изучить состояние и функционирование системы. В случае обнаружения серьезных недочетов их устраняют.

Последний этап включает монтаж изоляции — пленки полиэтиленового типа, которая надежно закрывает систему теплого пола. Изделие аккуратно раскатывают сверху нагревательных элементов и фиксируют небольшими саморезами к основанию из дерева. Выполнять данную процедуру следует аккуратно, чтобы не зацепить электроды.

Как сделать электрический «теплый пол» под линолеум на деревянное основание

Пленочный инфракрасный подогрев пола от электричества намного предпочтительнее водяного варианта. К тому же расходы на полную комплектацию здесь будут значительно меньше. Система инфракрасного подогрева известна своей экономичностью, поэтому высокая стоимость электроэнергии при грамотной установке и эксплуатации пола не будет сказываться на бюджете.

Материалы и инструменты для монтажа электрического теплого пола

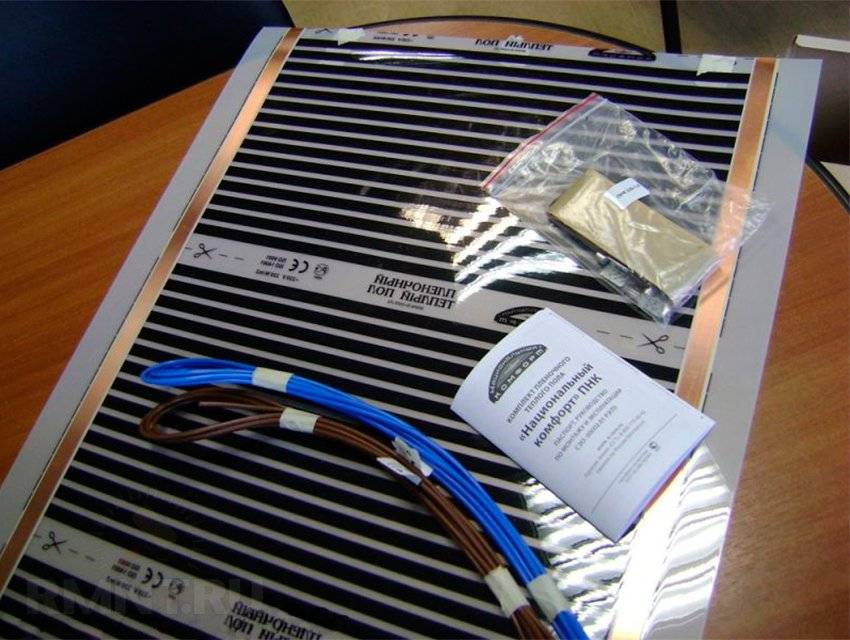

Базовый монтажный комплект установки включает:

Пленочное нагревательное полотно в рулоне. Обычно ИК-пленка продается метражом. Покупать ее нужно с таким расчетом, чтобы можно было покрыть примерно 70% площади помещения. Под стационарными предметами мебели (шкафы, диваны) полотно не будет укладываться, так как мебель не участвует в общем процессе обогрева помещения.
Необходимое количество коммутационных проводов. Приобретайте провода двух цветов, чтобы не запутаться при подключении ИК-полотен.
Клеммы в виде обжимов с двумя губками или по типу заклепок для обеспечения контакта с токопроводящими шинами нагревателей.
Нарезанные полоски специального изолятора на битумной основе для изолирования мест разреза шин и мест контактного соединения.

В любой базовый монтажный комплект включается инструкция по правилам сборки и подключения системы.

Также для работы понадобится блок управления с регулируемым термостатом, к которому должен прилагаться термодатчик с сигнальным кабелем.

Помимо этого, заранее подготовьте:

Фольгированный утеплитель из вспененного полиэтилена толщиной 4-5 мм для создания термоизоляционной отражающей подложки. Положка приобретается на всю комнату независимо от площади раскладки обогревательных пленок.
Стойкий скотч, кроме обычного, желательно и фольгированный.
Полиэтиленовую пленку толщиной 200 мкм на всю площадь комнаты.
Фанера, на которую впоследствии будет настилаться линолеум.

Инструменты для монтажа электрического теплого пола:

строительный или канцелярский нож и ножницы;
отвертки для соединения проводов в блоке терморегулятора;
плоскогубцы для обжатия клеммных контактов;
измерительный инструмент;
маркер или карандаш для разметки.

Заранее определитесь с местом установки блока термостата. Обычно его размещают на стене в 500 мм от пола, в доступном для контроля месте. Подводимые к нему провода спрячьте в аккуратном декоративном кабель-канале, закрепленным на поверхности стены.

К месту подключения системы «теплого пола» заранее проведите линию питания. По правилам безопасности нужно выделить для этого отдельную проводку, подключаемую через индивидуальный автомат с защитным устройством УЗО.

Для подключения нагревательных пленочных ИК-элементов их нужно соединять параллельно двумя проводами. Разводка при этом может быть сделана с одной стороны, или с двух противоположных.

Нюансы деревянного основания

Теплый пол под линолеум на деревянный пол уложить гораздо сложнее, нежели в лагах перекрытий по балкам, внутри стяжек полов по грунту или монолитных перекрытий. Особенностями системы линолеум/теплый пол/половая доска являются:

на деревянном полу невозможно изготовить стяжку, материал не обладает достаточной прочностью, сухие смеси, бетоны растрескиваются;
по трубам теплого пола нельзя ходить, они должны быть утоплены в основание;
линолеум не обладает конструкционной жесткостью, в отличие от ламината, половой доски, паркета, кафеля, поэтому контуры теплого пола должны быть вмурованы/утоплены в основании с идеально плоской поверхностью.

Поэтому лишь три вышеуказанных системы теплого пола пригодны для конкретно этих эксплуатационных условий. Даже незначительные неровности подчеркиваются тонкостенным рулонным материалом, над ямками линолеум гарантированно порвется от нагрузок.

Подготовка

Все указанные системы теплого пола (ТП) относятся к модульным, пленочным, рулонным модификациям. Поэтому ими невозможно выровнять основание. Кроме того, они не обладают жесткостью, монтируются на предварительно выровненные поверхности. Поэтому подготовка состоит из операций:

ревизия – отмечаются участки, на которых доски прогибаются, имеют дефекты плоскостности;
замена лаг – на отдельных участках или целиком по всей длине после полного вскрытия пола;

Ремонт лаг и половой доски перед установкой теплого пола

обработка – все доступные деревянные элементы эксплуатируемого пола покрываются Огнебиозащитой или антисептиком +антипиреном, так как линолеум имеет более высокий ресурс в сравнении с пиломатериалами;
изготовление вентиляционных продухов – пропилы в лагах, решетки на поверхности полов общим размером 1/400 от площади пола;

Вентиляционные решетки в деревянных полах

Выравнивание деревянного пола шпаклевкой

Теплый пол под линолеум на деревянный пол: пошаговый монтажный инструктаж

Особенности деревянного основания

Преимущества теплых полов

Специфика теплых полов

Теплый пол под плитку виды и особенности укладки

Пленочный теплый пол
