Теплый пол под ламинат на деревянный пол: виды и особенности

Какой ИК тёплый пол лучше под линолеум

Теперь о выборе инфракрасной плёнки. Всё начинается с измерений габаритов комнаты (кстати, если это ванная, или другое влажное помещение, лучше подумать об ином варианте тёплого пола). По 40 см от каждой стены нужно отступить и вычесть из оставшейся площади мебель, под которую плёнку стелить нельзя.

ИК-плёнка бывает рулонная и в готовых комплектах. В первом случае, можно приобрести ровно столько, сколько понадобится для комнаты. Но отдельно придётся приобретать все остальные составляющие системы.

Рулонный теплый пол

В комплект положили инструкцию, клеммы, специальный скотч, проводку для соединения с терморегулятором, гофру для прокладки кабеля. И если габариты в комнате совпали с размерами плёнки в комплекте, то его приобретение может упростить жизнь, и ускорить процесс.

Иногда выбор останавливают на стержневом варианте. Здесь в токопроводящих шинах встроены гибкие стержни. Термопара – это полимер, излучающий инфракрасные волны. Особенность данного типа – к нему не требуется подключать термостат, поскольку стержни саморегулирующиеся.

Однако стоит такой вариант дороже, чем плёнка.

Плюсы и минусы инфракрасного теплого пола

Прежде чем принимать решение о монтаже теплого пола на основе ИК-пленки, необходимо разобраться в его положительных и отрицательных качествах. К достоинствам материала относят:

  • Пленка располагается только в тех местах, которые подлежат обогреву. Тратить энергию на обогрев пространства, занятого мебелью, не придется;
  • Простота монтажа материала позволяет выполнить все работы самостоятельно, что положительно сказывается на общих затратах;
  • ИК-пленка прекрасно выдерживает перепады температуры и может работать даже при минусовых значениях. Эта особенность позволяет использовать ее в загородных домах, не предназначенных для постоянного проживания;
  • Инфракрасные теплые полы допустимо монтировать не только в квартирах, но и в административных зданиях;
  • Тепловые волны, исходящие из смонтированной системы, соответствуют по своим характеристикам солнечным лучам;
  • Выход из строя одного или нескольких элементов не влияет на работу всей системы;
  • Проникновение тепловых волн снизу позволяет равномерно распределить тепло, создавая комфортные условия в помещении;
  • ИК-системы имеют длительный срок службы.

А к недостаткам:

  • Высокие расходы на электроэнергию;
  • При неправильном подборе напольного покрытия, эффект от использования материала может быть существенно снижен.

Укладка покрытия и электрическое подключение

Установка инфракрасного подогрева требует проведения отдельного кабеля, который будет напрямую подключаться к счетчику. Кроме того, требуется установить розетку для теплого пола.

Половое покрытие из линолеума требует дополнительной защиты обогревательной пленки от возможных повреждений. Технические характеристики материала требуют предварительной подложки из фанеры.

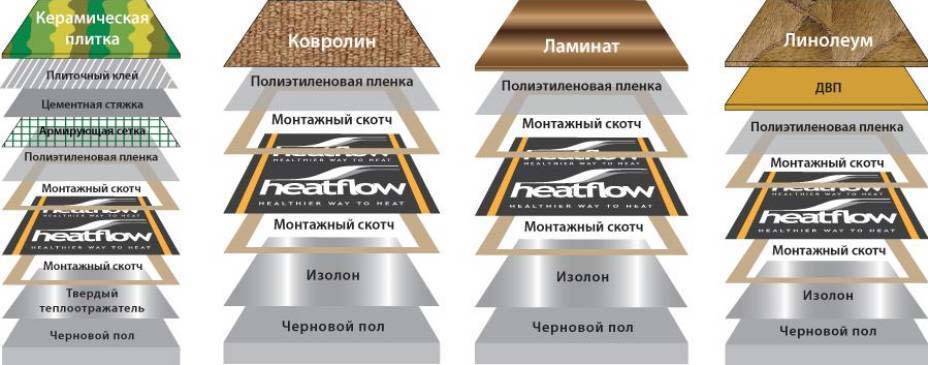

Варианты укладки пленочного пола под различные покрытия

Толщина должна быть не менее 8 мм. Чтобы не повредить пленку в момент монтажа фанеры, необходимо воспользоваться промежутками между полями пленки и обогревательными частями.

При укладке необходимо соблюдать отступы от стен не менее 10 мм, между листами материала должно быть аналогичное расстояние. А места стыков плит закрывают при помощи герметика, затем поверхность прочищают пылесосом.

Для укладки рекомендуется использовать качественный ламинат известных производителей, например Kastamonu.

Системы управления полами

Терморегулятор –  прибор, с помощью которого происходит управление функциями системы отопления. Он включает или выключает питание, а также отслеживает через внутренние и внешние датчики температуру пола и воздуха .

При достижении нужных показателей система отключается, а когда датчики сообщают, что температура упала ниже заданных параметров –  она  снова начинает свою работу.

Терморегуляторы могут быть следующих моделей:

  • Электромеханические – самые простые, надежные и дешевые.
  • Электронные. Они удобны в управлении, отличаются высокой точностью.
  • Программируемые –  дорогостоящие, сложные приборы. Позволяют задавать довольно сложные алгоритмы работы системе отопления.

Простой электромеханический терморегулятор

Программируемый электронный терморегулятор

Для управления отоплением в жилых помещениях – квартирах, коттеджах или загородных домах, лучше использовать именно программируемые модели терморегуляторов. А для  промышленных и технических строений, а также ванных комнат, лоджий и балконов, достаточно простого механического термостата.

Устанавливают терморегулятор для инфракрасного теплого пола обычно в том месте, где это удобно. Чаще всего он располагается на стене. Количество терморегуляторов, а также их мощность зависит от площади подключаемой системы обогрева.

Установка терморегулятора

№2. Плюсы и минусы теплых пленочных полов

Особенности конструкции пленочного теплого пола позволяют говорить о массе его преимуществ:

  • простота и высокая скорость монтажа, отсутствие необходимости обустройства цементной стяжки, что позволяет в минимальные сроки установить теплый пол даже после того, как все ремонтные работы завершены;
  • производители говорят, что демонтировать пленку так же просто, как и установить, поэтому при переезде ее можно буквально взять с собой;
  • минимальная толщина пленки и отсутствие стяжки позволяет сохранять высоту помещения;
  • пол нагревается практически моментально;
  • равномерное прогревание поверхности пола и помещения;
  • возможность использования любого напольного декоративного покрытия, в т.ч. линолеума и ламината. Сложности возникают только при укладке плитки, но об этом позже;
  • универсальность. Пленку можно монтировать не только на пол, но и на стены и потолок. Более того, особенности материала позволяют использовать его в помещениях с большими нагрузками на напольное покрытие, в т.ч. в спортзалах, торговых центрах, офисах. Пленкой можно обогревать гаражи, теплицы, сараи, а также использовать для предотвращения обледенения крыльца;
  • заявленная производителем, при заданных им условиях эксплуатации,  безвредность (и даже полезность) для здоровья всех обитателей дома.

Недостатки у технологии также имеются:

  • это пока еще достаточно дорогостоящая система;
  • подверженность механическим повреждениям, поэтому при монтаже стоит быть особенно осторожным;
  • неправильный монтаж и эксплуатация могут привести к возгоранию пленки.

Нагревательные элементы нельзя укладывать в тех местах, где будет постоянно стоять крупногабаритная мебель. Эта рекомендация касается абсолютно всех систем теплых полов, но в случае с инфракрасной пленкой можем иметь дело с выходом из строя целого фрагмента в результате перегрева из-за недостаточной теплоотдачи.

основного источника теплакак вспомогательный источник теплапрогреть помещение

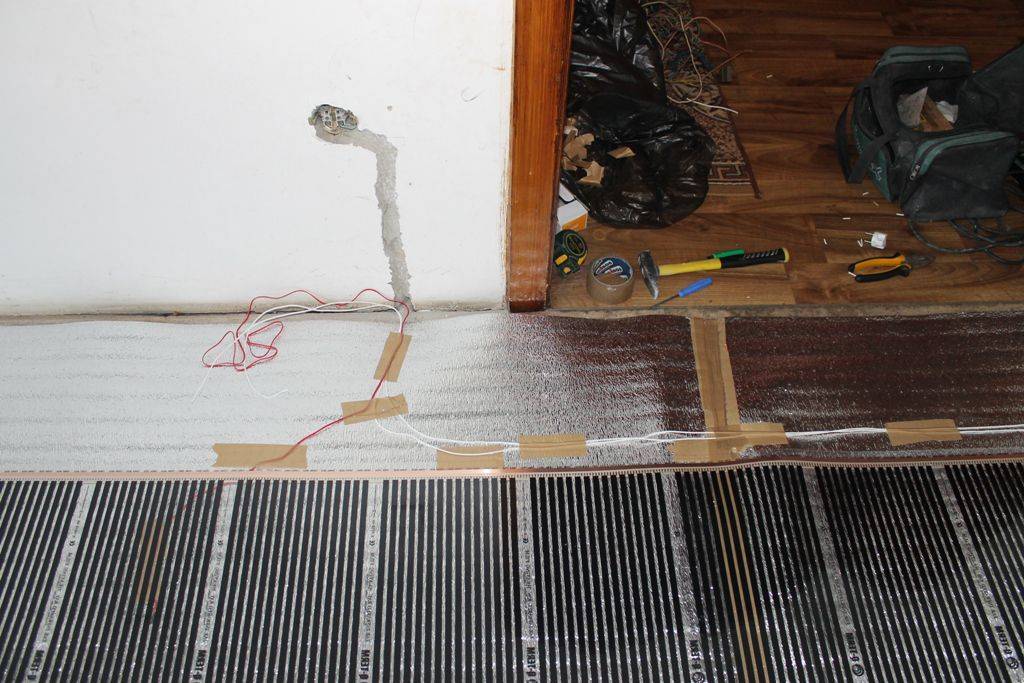

Подключение к электросети

Когда все работы по монтажу закончены, можно произвести подключение системы к электросети и тестовый запуск, для контроля ее работоспособности.

Все кабели питания нагревательных элементов пола протягивают к терморегулятору, предварительно установленному в стене. В случаях, когда отдельные участки теплого пола запитываются отдельными кабелями, их стоит подключать с помощью соединителей, в частности, для этих целей хорошо подходят клеммы «Wago».

Ни в коем случае нельзя производить скрутку проводов отдельных линий, поскольку этот снизит качество коммутации и может привести к перегреву и искрению проводки.

Чтобы защитить электросеть от перенапряжения и обеспечить безопасность пользователей, теплый пол к сети подключают через УЗО.

После завершения всех работ по подключению теплого пола к электросети, проводят повторную тщательную проверку ее правильности согласно схеме. После этого выполняют тестовый запуск системы обогрева. Если все работает и нигде не обнаружено проблем, можно переходить к укладке ламината.

Поверх инфракрасного пленочного теплого пола в обязательном порядке укладывают слой гидроизоляции. Это может быть либо плотный полиэтилен, либо специальная подложка под ламинат, поставляемая в комплекте с ним. Пленка настилается с нахлестом между соседними полотнами в 15-20 см, после чего швы герметизируют скотчем. Этот шаг послужит защитой нагревательных элементов в случае непредвиденного попадания воды на ламинат.

Дальнейшая укладка ламината производится согласно инструкциям производителя с учетом нюансов, характерных для монтажа данного покрытия.

Когда все работы завершены, можно выставить комфортную для вас температуру и приятно проводить время в тепле и уюте.

Установка инфракрасного теплого пола под плитку

Рассмотрим, как происходит процесс монтажа ИК пола фирмы LamaHeat мокрым методом. Это особый вид ИК полов, выглядящий, как мелкоячеистая сетка, и он отлично подходит для мокрого метода укладки.

Шаг 1. Поверхность чернового пола тщательно очищается от мусора. Затем на нее укладывается лавсановая теплоотражающая подложка. Отдельные ее полосы соединяются между собой при помощи скотча.

Укладка лавсановой теплоотражающей подложки

Шаг 2. Далее стелется специальное монтажное ИК сетчатое полотно, которое отлично подходит для мокрого монтажа.

Укладка сетчатого полотна

Шаг 3. Это полотно соединяется с электросетью при помощи специальных клемм и проводов. Клеммы со вставленными в них проводами зажимаются плоскогубцами.

Клемма зажимается плоскогубцами

Шаг 4. Места подсоединения проводов изолируются при помощи кусочков битумной изоляции с двух сторон.

Используются кусочки битумной изоляции

Шаг 5. При помощи канцелярского ножа на поверхности термоизоляции вырезаются выемки для укладки в них проводов.

Выемка для укладки провода

Шаг 6. Концы ИК полотна там, где не подсоединены провода, обязательно изолируются.

Изолируется конец провода

Шаг 7. Поверх ИК сетки заливается слой наливных полов. Слой тщательно разравнивается и просушивается.

Заливается наливной пол

Шаг 8. Производится укладка кафеля на слой наливного пола. Кафель крепится к поверхности при помощи плиточного клея, нанесенного зубчатым шпателем.

Укладка кафельной плитки

Видео – Монтаж классического типа ИК пленки под плитку

ИК пол под плитку укладывать можно, но важно проводить все работы аккуратно и внимательно, обязательно соблюдая все правила работы. В противном случае теплые полы такого типа просто не будут радовать владельца квартиры своей работой – они быстро выйдут из строя

В целом же, такая система довольно надежна и отличается отменным качеством работы.

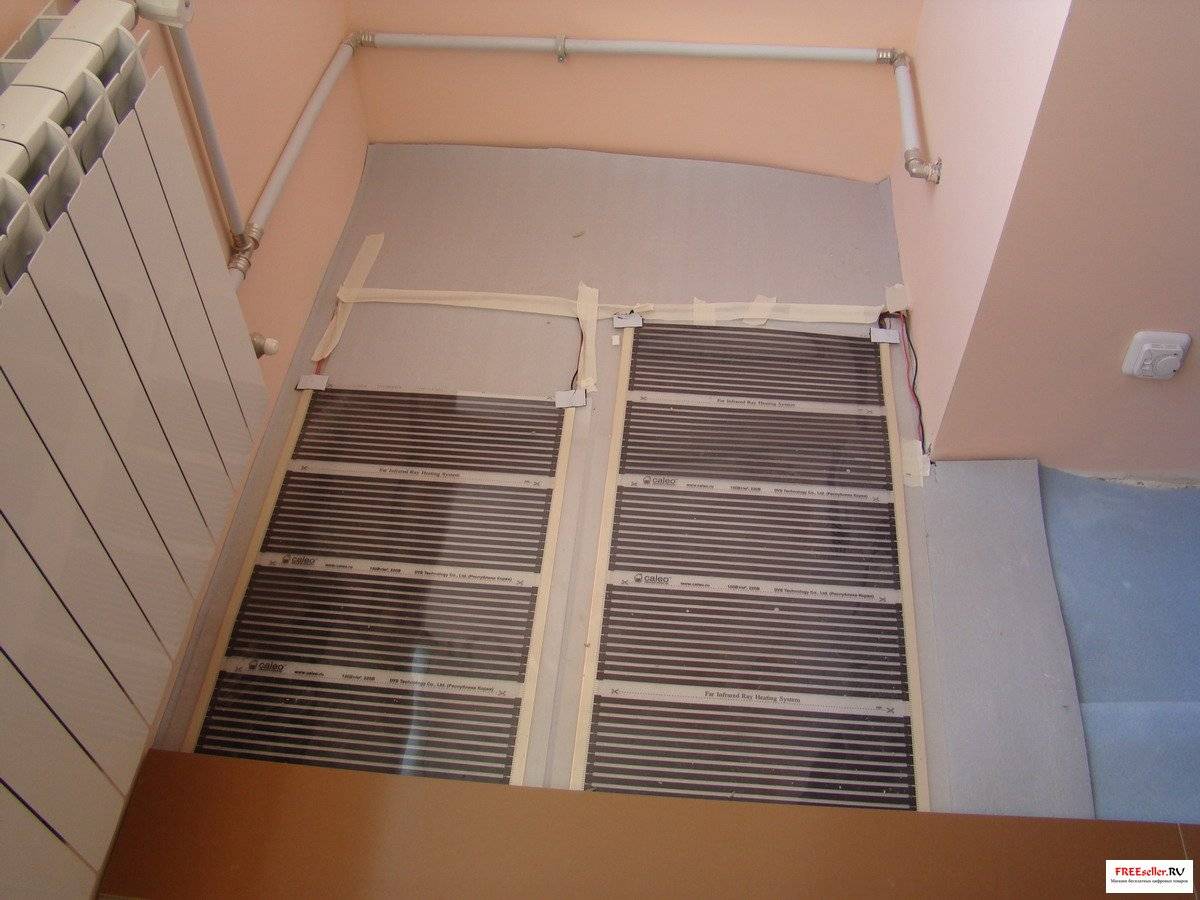

Укладка инфракрасной пленки

Установка электрической системы требует обхода тяжеловесной мебели, под ней проводить укладку нельзя. Необходимо помнить о промежутке между пленкой и стенами. Оставлять необходимо не меньше 10 см.

Для обеспечения подключения к питанию используются одножильные провода, многопроволочного типа. Кабель зажимают при помощи пассатижей в хвостовике. Металл контактной площадки сжимают при помощи инструмента.

Устройство пленочного теплового пола под линолеум требует использования изолирующего средства. В этом качестве выступает битумная пленка, ею обрабатывают открытые срезы и участки подключения.

Под пленкой устанавливается датчик. На участке монтажа вырезаются углубления и канавки, чтобы скрыть провода и другие выступающие элементы. Скотчем обрабатывают стыки пленки, и место с установленным устройством. Всю обогревательную систему закрывают полиэтиленовой пленкой.

Монтаж стержневого пола

Работу начинают с определения места крепления терморегулятора. Он должен располагаться доступно, идеально — рядом с выключателем. При монтаже пола во влажных помещениях, устройство выносят в другую комнату.

Подготовительные работы

Первый этап работы заключается в подготовке чернового пола. При наличии цементной поверхности ее следует очистить и выровнять, в противном случае, необходимо сделать заливку бетонной стяжки. После застывания раствора и очистки укладывают гидроизоляцию(полиэтиленовую пленку) и утеплитель.

Теплоизолятор не должен иметь фольгированный слой, поэтому идеальным будет изолон с отражающей стороной из полипропилена или лавсана. Чтобы уменьшить теплопотери, вдоль стен проклеивают демпферную ленту.

Установка системы

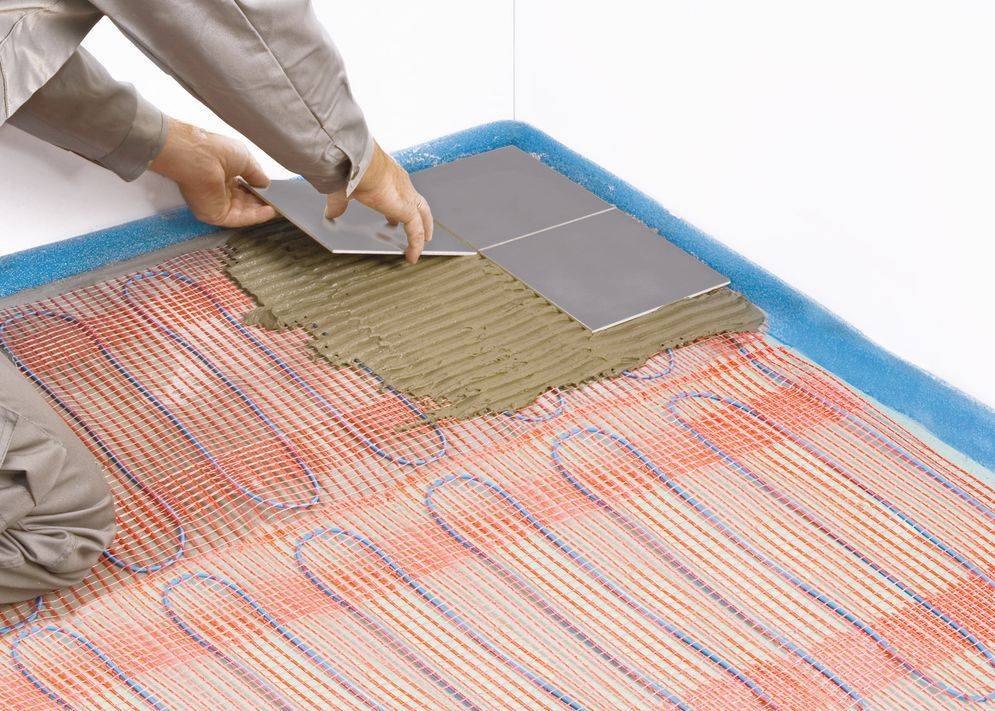

Предварительно нарезанные на полосы нужной длины маты расстилают на слой теплоизоляции, от стен на расстоянии 15 см. Они не должны накладываться один на другой, следует делать небольшой отступ между ними.

Изделие фиксируют к теплоизоляционному материалу скотчем. Между собой полотна соединяют специальным проводом из комплекта.

Для лучшего схватывания клея или бетонного раствора с черновой основой, в утеплителе лучше сделать небольшие окошки в шахматном порядке.

Подключение пола

Следующий этап монтажа – соединение электрической схемы:

  1. Кабель зачищают в местах разреза на 1 см.
  2. На зачищенный конец кабеля устанавливают контакт и зажимают клещами.
  3. Соединяют его со вторым контактом. Делают это путем пропускания провода сквозь термоусадочную трубку, подведения и фиксации его к клемме. Предварительно с кабеля снимают изоляцию.
  4. Затем термоусадочную трубку прогревают феном.
  5. Производят сборку всей системы.
  6. Следующий этап – размещение температурного датчика. Его лучше устанавливать в гофротрубе. Для этого в слое утеплителя делают углубление, в которое помещается гофру с датчиком внутри. От прибора протягивают кабель и подсоединяют к терморегулятору.
  7. Провода, идущие от стержневого пола соединяются с клеммами терморегулятора.
  8. На этом, подключение стержневого теплого пола завершено, и следует проверить его в работе. Систему включают на несколько часов, возможно оставить пол включенным на сутки.

Финишное покрытие

Самым распространенным финишным покрытием для данного вида пола является плитка, хотя возможна укладка линолеума или дерева. Для монтажа поверхность матов покрывают стяжкой — цементной или эпоксидной смесью с добавками. Толщина слоя, плюс плиточный клей должна составлять не менее 2 см. Для придания прочности рекомендовано на нагревательную конструкцию укладывать арматурную сетку, поверх которой заливают раствор. Включают систему только после полного высыхания раствора.

Для монтажа на карбоновые теплые полы подходит керамическая плитка или натуральный камень. Оптимальный размер 30 Х 30 см. Клеевой слой должен составлять 6-8 мм.

Совместим ли инфракрасный тёплый пол с ламинатом?

Если сравнивать ламинат с плиткой, то его теплопроводность ниже, а теплоёмкость выше чем у керамики.

Ламинированное покрытие не любит перегрева и резких температурных скачков, а это возможно при работе водяного или кабельного подогрева. Температурное воздействие может спровоцировать образование трещин, что приведёт к скрипу дощечек.

Инфракрасная система самая подходящая для паркета, у неё малая толщина, поэтому прогревание ИК волнами быстрое и равномерное. Если установка под ламинат термоплёнки своими руками сделана правильно, лучи не будут уходить через основание, тем самым тепло не утечёт зря. Даже при сбое в функционировании, перегрева не произойдёт, температурный уровень не превысит 45 градусов.

Монтаж инфракрасного пола под линолеум.

Виды теплых полов, которые можно устанавливать с линолеумным покрытием:

Водяной пол – представляет из себя трубы с циркулирующей по ним горячей водой. Устанавливают их в бетонную стяжку, которая является неким барьером между теплым полом и покрытием пола. Но при такой системе обогрева возможно использовать только мармолеума.

Инфракрасный пол – является оптимальным и безопасным видом обогрева под линолеум.

Кабельный теплый пол – мощность которого не превышает 150 Вт/м2.


Заниматься установкой кабельных электрических полов под линолеум нельзя, даже если материал изготовлен из натуральных компонентов, поскольку на некоторых участках температура может завышена, что влечет за собой порчу.

Пошаговая инструкция по установке пленочного инфракрасного пола на ровное основание

  1. Покупайте пленочный пол в нужном количестве в специализированном магазине. В комплекте должны прилагаться следующие элементы: провода, детали управления и соединительная фурнитура. Отдельно необходимо приобрести подложку из пенополистирола с фольгированной основой.
  2. Сначала укладывают изолирующую подложку по всей площади помещения. Монтаж производят фольгой вверх, чтобы отражать тепло. Для межкомнатных перекрытый толщина подложки должна быть не более четырех миллиметров. Места где имеются стыки соединяют скотчем.
  3. Затем нагревательную ленту раскладывают по открытой площади пола, излишки обрезают в специальных участках для разреза. На каждой ленте располагаются клеммы, которые нужно стараться расположить клеммы ближе к плинтусу.
  4. После укладки и закрепления, производиться подключение лент к проводам при помощи медных клемм. Все провода необходимо подвести к месту установки пульта управления.
  5. На финальном этапе установки подключают блок управления и силовые провода, и провода от температурных датчиков.

Установка состоит из следующих этапов:

  • Выбор кабеля, чтобы его мощность не превышала 150Вт/м2.
  • Черновая подготовка пола, заключается в очистке от мусора, пыли, далее необходимо заделать все трещины и вмятины, загрунтовать поверхность.
  • Далее утепляем пол, для этого производим укладку пенополистирольных плит толщиной 50-100мм или рулонный материал на основе вспененного полиэтилена имеющий отражающий слой. Затем следует слой, на котором располагается крепеж для кабеля, для этих целей используют металлические рейки или пластиковые, фиксировать которые необходимо на определенном уровне.
  • Далее устанавливаем термодатчик между двумя витками кабелями, кабель от термодатчика убирается в специальную трубу и подключается к терморегулятору, который устанавливаем на стене.

После установки кабельного теплого пола, проверяем его на исправность, далее монтируем слой стяжки толщиной не менее 9 см.

Толщину меньше делать не рекомендуется, иначе произойдет сильный нагрев и порча линолеума.

Спустя 10-14 дней, после полного высыхания пола укладывается сверху линолеум, теплый пол при этом должен быть отключен.

Особенности монтажа ик полов

Если вы приобретаете инфракрасный теплый пол, мощность его рассчитывается с учетом предстоящего режима работы. Система может функционировать круглосуточно либо включаться при необходимости. Понятно, что в первом случае энергопотребление будет значительно выше.

Также принимаем во внимание то, что такой вид обогрева не требует, чтобы конструкция занимала всю площадь помещения, а пленочные модели к тому же не должны располагаться в тех местах, где планируется поставить мебель. Исходя из этого, рассчитываем, сколько метров пленки или стержневых матов нужно купить

В местах установки мебели инфракрасный пол не монтируется

Перед тем как укладывать инфракрасный теплый пол, необходимо подготовить соответствующим образом площадку для работы. Проведите демонтаж старого покрытия и удалите весь строительный мусор, а также пыль. Убедитесь, что поверхность ровная.

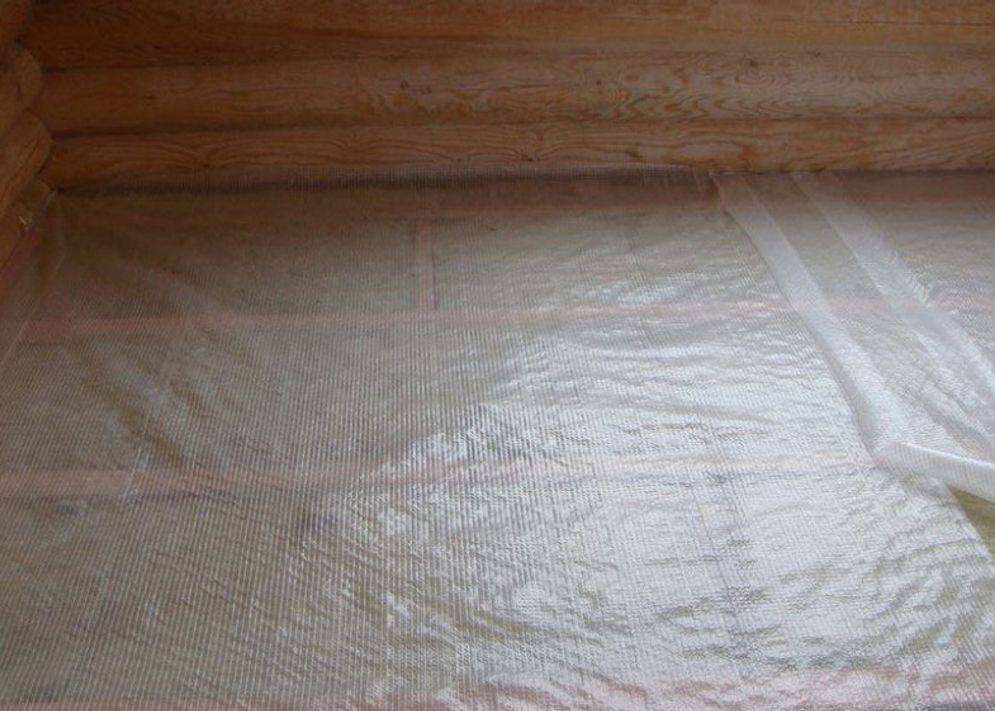

Чтобы не тратить энергию на обогрев потолка соседей снизу, нужно также озаботиться обустройством теплоизоляции. Для этой цели подойдут специальные рулонные материалы типа Изолона и т. п. Рекомендуемая толщина полотна под инфракрасные полы – 3 мм. Подобные теплоизоляторы очень эффективны. Наличие отражающей поверхности на одной из сторон материала позволит направить все тепло вверх, непосредственно на половое покрытие. Кроме того, данный материал имеет структуру, препятствующую впитыванию воды, и может быть использован как гидроизолятор.

Фольгированный утеплитель

Если монтируется инфракрасный теплый пол под плитку, то в изолирующем материале проделывают специальные отверстия, которые располагаются между нагревательными сегментами (это касается стержневых моделей). Они необходимы для того, чтобы осуществить связку нижней стяжки или бетона с плиточным клеем. В итоге вы получите монолитную, прочную конструкцию.

Этот отделочный материал является удачной альтернативой традиционному гипсокартону. Он придаст конструкции необходимую жесткость и защитит пленку от механических воздействий.

Для тех, кто хочет попробовать самостоятельно обустроить  инфракрасный теплый пол –  видео; монтаж пленочного пола на нем показан поэтапно, с учетом всех технических тонкостей.

Монтаж

Чтобы установить ИК пленочный пол, надо выполнить ряд последовательных действий:

  1. В первую очередь необходимо разработать проект и произвести все необходимые расчеты.
  2. Обзавестись всеми нужными материалами и инструментами.
  3. Произвести монтаж ИК пола.
  4. Запустить систему и проверить функционирование.
  5. Произвести чистовую отделку.

Расчёт площади

Главное отличительное свойство инфракрасного пленочного пола в том, что он не устанавливается под мебель. Поэтому производя расчет количества материала, которое потребуется и выбрав место размещения пленки, надо вычесть тот участок, где пленка не будет прокладываться.

Расчет общей площади помещения
S=a*b
Расчет площади обогрева
Sоб=S — (X, Y, Z) где, S — общая площадь помещения, м²; a, b — длина и ширина помещения, м; Sоб — площадь обогрева, м²; X, Y, Z — неподвижные или низкостоящие предметы интерьера (мебель, бытовая техника и т.д.).

Осуществляя расчет обогреваемой площади, учитывайте, что ИК пленка укладывается на расстоянии 100 мм и более к любой вертикальной поверхности.

Когда размер нужной площади выявлен, следующим шагом становится расчет мощности.

Мощность пленки150 Вт/м²220 Вт/м²
Основной источник отопленияНе менее 95 % площадиНе менее 70 % площади
Дополнительный источник отопленияНе менее 60 % площадиНе менее 40 % площади
Тип напольного покрытияламинат, линолеум, ковролинпаркет, ковролин

Расчет энергопотребления

Потребление энергии ИК пленочным полом
Э=S*k*T где, Э — энергопотребление, Вт/час; S — общая площадь помещения, м²; k — коэффициент пересчета (зависит от установленной температуры, если система включена на 50 % — коэффициент будет равен 0,56); Т — тепловая мощность пола, Вт.

Сумма затрачиваемых средств на отопление инфракрасным полом высчитывается, исходя из тарифа на электроэнергию в вашей местности.

Установка терморегулятора позволяет сократить расходы на ИК тёплый пол примерно на 35 %.

Расчет мощности

Если площадь помещения, которое планируется обогреваться пленочным полом, очень большая — для монтажа такой системы понадобится несколько комплектов ИК пленки. В такой ситуации нужно суммировать их мощность.

Использование нескольких комплектов ИК плёнки
Pобщ = P1+P2+…+Pi
Использование части комплекта
Pобщ=1,10*L

где, Pобщ — общая мощность пленочного пола, Вт; P1…Pi — мощность отдельно взятого комплекта пленки, Вт; L — длина инфракрасной пленки, которая используется при монтаже, м; 1,10 — коэффициент пересчета мощности пленочного пола.

Расчет количества терморегуляторов

Главное предназначение терморегулятора для инфракрасного теплого пола — регулирование степени обогрева.

Если вы подключаете сразу несколько комплектов пленочного пола, то нужны сразу несколько термостатов, поскольку мощность, которую потребляет теплый пол, суммируется.

Устанавливать терморегулятор рекомендуется на высоте от 15-20 см, над уровнем чистового покрытия.

Терморегулятор лучше размещать на стене, которая перпендикулярна направлению расположения полос.

Выделяется два способа подключения:

  1. Зонирование и подсоединение каждой зоны к отдельному термостату.
  2. Подсоединить твердотельное реле или магнитный пускатель. Осуществлять такое подключение самостоятельно нельзя, здесь нужны знания и навыки электрика.

Про кабельный тёплый пол можете прочитать тут.

Выбор ламината для ИК теплых полов

Прежде чем начать монтаж системы обогрева пола, надо убедиться, подходит или нет выбранный ламинат для обустройства такого типа подогрева. О правильном выборе может свидетельствовать значок «змейки» на маркировке напольного покрытия. Возле знака обычно стоит цифровое обозначение предела температуры. К тому же крепление ламината должно осуществляться с помощью замков.

На покрытие, помимо основных нагрузок, действует тепловые, поэтому подбирать необходимо износостойкий материал. По требуемым характеристикам оптимально подойдет ламинат 33 или 34 класса износостойкости. По толщине лучше выбрать ламинат не более 8,5 мм.

Использование панелей не предназначенных для обустройства пола с обогревом может привести к порче покрытия.

Правила укладки ИК тёплого пола

Нужно придерживаться нескольких несложных правил укладки ИК тёплого пола:

  1. Первая линия пленки должна быть расположена на расстоянии не менее 100 мм к стене и не далее 400 мм.
  2. Шаг линии отреза пленки — 250 мм, в других местах резать пленку нельзя.
  3. Дистанция между соседними полосами пленки должна быть от 10 мм и выше.
  4. Допустимая длина полосы пола — 8 м.

Под ламинат

Осуществляя укладку пленочного теплого пола под ламинат, соблюдайте правила:

  1. Чтобы инфракрасная пленка не перегрелась, ее нужно распределять на тех участках, где отсутствует мебель.
  2. Чтобы помещение прогревалось с максимальной эффективностью, пленочный пол должен покрывать площадь не менее 70 %.

Схема монтажа ИК теплого пола под различные типы финишные покрытия пол

Далее нужно начертить план расположения нагревательных элементов. На бумаге отразите места расположения мебели и нагревательной пленки.

Укладка производится на поверхность, которая перед этим выравнивается.

Бетонная стяжка не должна иметь перепадов. Чтобы тепло от термопленки не уходило, через плиты перекрытия в соседние квартиры, на пол нужно уложить термоизоляционную подложку (полипропилен), толщина которого 3-4 мм и с одной стороны он покрыт фольгой.

Полосы термоизоляции крепятся термоизоляционным скотчем, также их нужно аккуратно подрезать по периметру помещения.

Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктиром и символом «ножницы».

Если вы разрежете пленку по диагонали, то вы попросту ее испортите.

Расстояние пленки от стены должно быть от 10 см.

Полосы нагревательной пленки укладываются на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см.

Сгибать нагревательный элемент под углом 90 градусов и более нельзя, так как он перестанет функционировать.

Схема подключения ИК тёплого пола

В местах, где термопленка разрезается и разрезаются токопроводящие шины, надо выполнить битумную изоляцию, которая входит в комплект теплого пола. Контакт надо установить по центру торца токопроводящей шины и хорошо прижать плоскогубцами. Используя острый нож, необходимо произвести зачистку токоведущих проводов на 5-8 мм и зажать их плоскогубцами в клемме контакта, затем весь контакт изолируется битумной изоляцией. Подключается инфракрасный теплый пол параллельно медными многожильными проводами с сечением не менее 1,5 мм². Также рекомендуется установить термодатчик для того, чтобы автоматика теплого пола срабатывала правильно.

На расстоянии 20-25 см от стены, на которой будете устанавливать терморегулятор, используя перфоратор, выполните штробление. В образовавшееся отверстие под нагревательную пленку поместите датчик температуры.

Чтобы датчик показывал верную температуру, его обязательно нужно укладывать на теплоизоляционную подложку.

После всех вышеизложенных манипуляций терморегулятор подключается.

По завершению монтажа проверьте функционирование ИК теплого пола. Все термопленки при включении должны нагреваться. Только удостоверившись, можно укладывать ламинат на нагревательные элементы.

Под линолеум

Укладка под линолеум схожа, но есть и свои особенности:

  1. На первом этапе подготовьте основание, т.к. смонтировать пол можно исключительно на ровной и стойкой поверхности.
  2. Маты можно разрезать по 25 см. Кромка изолируется специальной лентой. Промежуток до труб системы отопления должен быть от 30 см.
  3. Укладывать пленку нужно медными шинами вверх, накладывать стыки один на другой строго запрещено. Остальные этапы осуществляются в соответствие с инструкцией. Обязательным условием качественного обогрева является подключение терморегулятора.
  4. Затем стелется линолеум. В помещениях, небольших по размеру, покрытие укладывается и оставляется на пару дней, после чего края прижимаются плинтусами.

Осуществлять укладку линолеума можно разными способами

Выполняя работы, учитывайте тот факт, нужно ли будет разбирать и переносить систему в будущем, а также обращайте внимание на технические характеристики теплых полов

Как видим, инфракрасный плёночный тёплый пол является отличным вариантом системы отопления, а его монтаж не так и сложен. Поэтому всё можно сделать своими руками.

Преимущества инфракрасного пола под ламинат

Как и любая система, инфракрасные полы под ламинат имеют ряд преимуществ и недостатков. Основные преимущества:

  • Обеспечивается равномерный прогрев пространства;
  • Минимальная стоимость материала и простота монтажа;
  • Легко переносит отрицательные температуры;
  • Нет ограничений на установку в тех или иных помещениях;
  • Нет рисков затопления соседей, как при водяной системе обогрева;
  • Простота монтажа;
  • Не требует ремонта.

Система инфракрасного тёплого пола максимально проста в уходе. Она подключается к энергетической системе дома и управляется специальным пультом. При этом такой пол полностью безопасен для человека, поскольку инфракрасный спектр излучения идентичен солнечному теплу, безопасному для человека.

Система пленочного тёплого пола может устанавливаться как в качестве основного, так и дополнительного отопления. В зависимости от этого можно варьировать силу нагрева и площадь покрытия плёнкой. Тёплый пол позволит легко ходить босиком по ламинату в любое время года.

Установить такую систему можно всего за один день, и в большинстве случаев монтаж можно провести своими силами. Подключение осуществляется к общей энергетической сети и не требует специальных переходников.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
