Виды ответвительных муфт
Как и остальные муфты ответвительные различаются по конструкции, материалу и размеру в зависимости под какое сечение кабеля предназначено изделие.
Конструкция:
Т — образные ответвительные муфты, отводят линии от основной магистрали в двух направлениях под 90 ̊ — (ОЧт);
Пример чугунной ответвительной муфты
- У – образные муфты разводят линии на 30 ̊ (ОЧу);
- Крестообразные муфты отводят две линии до 1 кВт от основной магистрали.
Классификация по материалу:
- Чугунные;
- Металлические с 2 – 3 отводами;
- ПОЭт – эпоксидная ответвительная муфта;
- Муфты для ответвления линий до 1 кВт от кабелей с пластиковой ПВХ и бумажной изоляцией.
Стальные и свинцовые ответвительные муфты
Как сделать скрутку с пайкой для создания надежного электрического контакта: 3 способа
При пайке создается надежный электрический контакт за счет проникновения расплавленного припоя во все пустоты. Между витками скрутки и припоем создается прочное сцепление взаимной диффузии обоих металлов.
Пайка обеспечивает гарантированно долговечный электрический контакт, обладающий хорошей проводимостью. Она требует соблюдения определенной технологии и качественной подготовки.
С проводов надо снять изоляцию, зачистить металл жил от окислов, пропитать его флюсом. Он уберет с подготавливаемой поверхности все органические загрязнения.
Кислотные флюсы, например, раствор цинка в серной кислоте или аспирин сложно удалить с поверхности спаянных деталей. Оставшиеся капельки со временем вступают химическую реакцию с металлом жил, нарушают их проводимость.
Для пайки электрических схем используют канифоль. Ее можно растворить в этиловом спирте и наносить кисточкой на соединяемые провода.
При пайке скруток подготовленный раствор флюса удобно держать в небольшом флаконе и просто окунать в него зачищенные и скрученные провода поочередно. Так работать можно на высоте.
Обычные электрические паяльники с резистивным нагревом затрудняют такую работу: требуется выполнять много действий по распределению припоя по поверхности скрутки и хорошо прогревать ее.
Для электрических проводов бытовой сети удобно пользоваться газовыми паяльниками, пламя которых направляют на специальный тигель с припоем, закрепленный на удалении от горелки.
Обработанную раствором канифоли скрутку, даже расположенную высоко над потолком в распределительной коробке, помещают на короткое время в тигель с расплавленным припоем и извлекают.
Аналогичную работу можно выполнять электрическим паяльником для полипропиленовых труб. Определенная часть электриков приспособилась хорошо и быстро пропаивать им скрутки.
Еще один современный способ получения качественной пайки практически любых металлов заключается в использовании паяльной пасты, которая специально создана для применения в электромонтажных работах.
Ее просто наносят палочкой на скрутку, как показано ниже для алюминиевой проволоки, и затем прогревают в пламени горелки.
Сцепление металлов отличается хорошей проводимостью тока. При небольших объёмах электромонтажных работ в квартире можно вполне обойтись пламенем обычной зажигалки.
Паста обладает нейтральной кислотностью с pH порядка 7,5. Она экономно расходуется. Если на месте спайки осталось много флюса, то его легко смыть водой и протереть бумажной салфеткой.
Паяльную пасту ELP рекомендуют для соединения проводов из разных металлов, включая и медь с алюминием. Она исключает эффект создания гальванопары за счет явления диффузии, создаваемой при частичном проникновении припоя в поверхностный слой спаиваемых проводов.
Виды соединительных муфт кабелей
Чтобы правильно выбрать кабельную соединительную муфту, нужно обращать внимание на хаpaктеристики:
- тип изоляции между фазами;
- наибольшее сетевое напряжение;
- материал жил и площадь их сечения;
- число жил в кабеле.
Концевая муфта
Производятся изделия, используемые в сетях с невысоким напряжением (до 1000 В) и предназначенные для высоковольтных коммутаций. Эпоксидные изделия обладают наибольшей стойкостью к средовым воздействиям.
Важно! Чтобы правильно установить изделие, надо корректно разрезать концы и снять изоляционный слой. У концов проводов также надлежит его снимать на протяженности, вдвое меньшей, чем длина муфты
В последнюю затем вставляют концы и соединяют элементами крепежа. Обычно одним экземпляром можно соединить не более 4 проводов.
Соединительные муфты

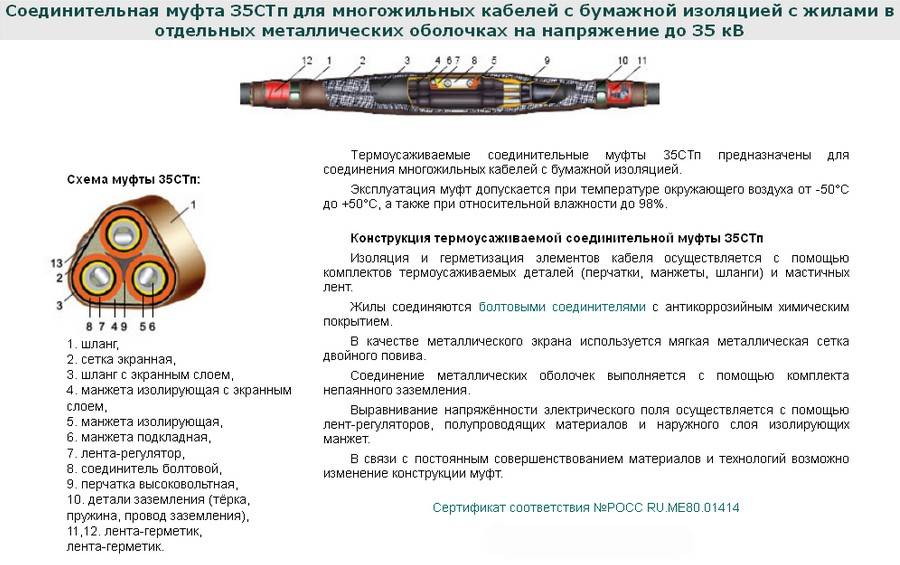

Муфта соединительная для монтажа на кабеле снабжается следующей маркировкой (расшифровка приводится слева направо):
- первая цифра показывает напряжение эксплуатации – например, если это 1 (самый распространенный вариант), изделие предназначено для сетей до 1000 В;
- буква С обозначает, что комплектующая предназначена для соединения;
- «тп» обозначает термопластические свойства;
- далее указывается число соединяемых проводов, например, 4;
- две трехзначные цифры показывают диапазон возможных площадей сечения (мм);
- буква С показывает присутствие прилагающихся крепежных деталей;
- буква П – то, что проводки сделаны из ПВХ.
Иногда после указания о термопластичности идет буква О (указывает, что деталь рассчитана на одножильный кабель), Р (ремонтный элемент) или Б (наличие бронировки).
Концевые муфты
Используют их для проводов с изоляционным слоем из бумаги. Маркировка у них, в целом, сходна с соединительными деталями, но есть некоторые отличия:
- вторым знаком вместо буквы С идет К (указывает на концевую деталь), после которой идет В или Н (вид монтажа – внутренний или наружный);
- в конце стоит буква Н – она показывает присутствие крепежных элементов.
Установка стопopного устройства на муфтах
Детали, снабженные таким устройством, монтируют с целью пpeдoxpaнения изоляции от плавки, вызванной высокой температурой. Стопор сделан из соединенных друг с другом металлических стержней, покрытых бумагой. Их монтируют в панель с латунной обоймочкой и затем в капсулу.
Муфты с изоляцией из термоусаживаемых трубок
Установка термоусаживаемой муфты на силовой кабель отличается простотой, благодаря присутствию легких полимерных деталей в конструкции. Для обжима используют строительный фен, поставив его на 150 градусов. Конструкция отличается долговечностью и способна служить до 20 лет.
Муфты с изоляцией на основе холодной усадки
Здесь применяют сложную эластомерную технологию, когда на силовую линию, нуждающуюся в изоляции, посредством определенных манипуляций наносят слой диэлектрика. Она подходит для помещений с высокой пожароопасностью.
Монтаж термоусадочной муфты
Вначале следует подготовить кабель. С его концов удаляют изолирующую бронированную оболочку — вплоть до токопроводящих элементов. С жил изоляцию на этом этапе не снимают. Протяженность разделки кабеля определяют несколькими факторами:
- марка кабеля;
- сечение, материал токопроводящей жилы;
- количество жил, а также другие параметры, указанные в справочниках.
Далее готовят к установке муфту:
- Надевают на конец кабеля термоусадочную трубку.
- Провод заземления на соединительных и концевых муфтах закрепляют специальным контактом (без дальнейшей пайки).
- Места соединения перемычки с бронированной оболочкой заворачивают в герметизирующую ленту.
- Для заземлительных перемычек применяют медные проводники с 16-миллиметровым сечением. Если сечение жил составляет 120–240 кв. мм, ставят 25-миллиметровую перемычку.
- Надевают термоусадочные трубки на окончания оставшихся проводов кабеля.
- Соединяют фазные проводники и нейтраль. Соединение выполняют обжимными гильзами или болтами со съемной головкой.
- Провода кладут в ячейки каркасной кассеты и закрывают.
Кассету стыкуют с внешней термоусадочной трубкой. Происходит нагрев, в результате чего наступает полная усадка. Все соединительные элементы имеются в муфтовых комплектах.
Кабельные муфты холодной усадки ставят более простым способом. Начало процесса такое же, как и в случае с термоусадочной муфтой. На завершающей стадии на муфту надвигают пружинку с силиконом EPDM. Далее ее убирают, а силикон обтягивает муфту, вследствие чего создается герметичное соединение.
Часто задаваемые вопросы
- При наличии латунной муфты для трех отводов, можно установить ее на 2 отводимых провода?
Теоретически можно, но при этом придется отверстия для третьего провода, тщательно закупорить герметичной мастикой. Или вставить отрезок провода соответствующего сечения и сделать все по инструкции, провод на выходе заизолировать и поставить маркер, что он не задействован.
- Какой формы выбирать муфту, если надо отвести две линии для подключения оборудования?
Форма муфты выбирается исходя из условий размещения кабеля, не имеет значения «У» или «Т» — образная будет конструкция. Главное чтобы она свободно размещалась в пространстве, не мешая другим коммуникациям.
- Какую муфту лучше установить на четырехжильный кабель ВВГ сечением 35 мм2?
Прежде всего, это зависит от напряжения, условий эксплуатации и других параметров перечисленных выше. Для напряжения до 1000В в помещении можно установить муфты с наполнителем Guroflex с отводными жилами сечением 6мм2 и более.
- Муфта марки SMOE хранилась на складе при низких температурах, все задубело, как это повлияет на свойства всех элементов и можно ли ее устанавливать?
Низкие температуры на свойства муфты не влияют, пред монтажом комплект рекомендуется отогреть при комнатной температуре в течении 2-3 часов.
- При термоусадке трубок на краях от давления выдавливается клеящая жидкость, не приведет ли это к отслоению в процессе эксплуатации?
Пример равномерного разогрева термоусадочной перчатки для качественной усадки
Это как раз свидетельствует о качественной усадке и надежном склеивании поверхностей.
- Как установить распределительную коробку для электропроводки в кирпичной, бетонной стене
- Стопорные муфты для кабеля — технические характеристики и область применения
- Как правильно подключить фотореле для уличного освещения
- Цвет проводов в электропроводке: различение цветовой маркировки и ее использование на практике
- Подключение УЗИП к однофазной, трехфазной сети, в щитке (схема)
Концевые муфты наружной установки напряжением до 10 кВ.
Для оконцевания в наружных установках трехжильных кабелей с бумажной изоляцией и сечением жил до 240 мм2 на напряжение 6—10 кВ применяют концевые трехфазные муфты с алюминиевым (КНА), чугунным (КНЧ), или стальным (КНСт) корпусом.
Для кабелей на напряжение 6—10 кВ в основном применяют концевые муфты наружной установки типа КН, имеющие стальной корпус с фарфоровыми изоляторами, и концевые эпоксидные муфты типа КНЭ-10. В комплект последних входят: литой эпоксидный корпус муфты, литые эпоксидные изоляторы и необходимые для монтажа вспомогательные материалы.
Концевые заделки (рис. 2) предназначены для оконцевания кабелей внутри помещений, а также для наружных установок при условии полной защиты заделки от непосредственного воздействия атмосферных осадков, запыления и солнечных лучей. В настоящее время предпочтение отдается заделкам с применением термоусаживающихся полимерных материалов, эпоксидных компаундов и самосклеивающихся лент, а при их отсутствии — битумных воронок и др. Рис. 2. Концевые эпоксидные заделки кабелей типов КВЭз (а) и ПКВ на напряжение 10 кВ (б): 1 — наконечник; 2 — подмотка из хлопчатобумажной ленты с промазкой эпоксидным компаундом; 3 — подмотка липкой лентой ПВХ; 4 — провод заземления; 5 — подмотка с экраном
Требования к герметичности и изоляции муфт
Одним из важных требований к соединительным муфтам кабельных является их герметичность и изоляция. Герметичность муфты обеспечивает защиту от попадания воды, пыли и других агрессивных веществ, которые могут негативно влиять на работу кабельной линии.
Для обеспечения герметичности муфты применяются различные уплотнительные элементы, такие как резиновые прокладки, герметики и специальные кольца. При монтаже муфт необходимо обеспечить плотное прилегание всех соединяемых частей и надежное закрепление уплотнительных элементов.
Изоляция муфты является важным аспектом, который обеспечивает защиту от электрического пробоя и замыкания. Внутренние части муфты, такие как контакты и провода, должны быть надежно изолированы от других проводников и поверхностей. Для этого обычно используются изоляционные материалы с высокими диэлектрическими свойствами, например, термоусадочные трубки или специальные изоляционные смеси.
Кроме того, требования к герметичности и изоляции муфт кабельных могут изменяться в зависимости от условий эксплуатации. Например, при монтаже муфт в зоне повышенной влажности или под водой требуется применение специальных герметических материалов, которые обладают высокой влагостойкостью.
Важно отметить, что требования к герметичности и изоляции муфт кабельных устанавливаются различными нормативными документами, такими как СНиПы, ГОСТы и другие нормативно-технические документы. При монтаже муфт необходимо руководствоваться указанными требованиями и рекомендациями производителя
Полужесткое соединение валов
Определенными особенностями характеризуется полужесткий тип соединения. Примером можно назвать случай соединения вала турбогенератора с паровой турбиной. В большинстве случаев на вал электродвигателя надевается полужесткая зубчато-пружинная муфта.
Рассматриваемый вариант исполнения соединительного элемента характеризуется следующими особенностями:
- Конструкция состоит из двух полумуфт, которые фиксируются на обоих деталях. Подобным образом проводится монтаж устройства.
- Фиксация одного элемента относительно другого проводится за счет упругой волнообразной ленточной пружины, который зачастую называется компенсатором.
Для обеспечения требуемого уровня защиты используется кожух, который изготавливается из самых различных материалов, устойчивых к воздействию окружающей среды. Несущественное изменение положения двух соединяемых элементов компенсируется за счет специального элемента.
Монтаж соединительных муфт
Монтаж
муфт
должен производиться в соответствии с инструкцией по монтажу конкретного типа муфты изготовителя (поставщика) муфт. Соединение
оптических волокон
при монтаже муфт следует производить способом сварки под контролем затухания оптическим рефлектометром. Значение затухания сварного стыка волокон, рассчитанное в направлениях А – Б, Б – А, не должно превышать 0,1 дБ. Каждая муфта после окончания монтажа должна быть замаркирована кольцом из листового свинца или пластмассовой биркой. На каждую смонтированную муфту должен быть составлен паспорт в двух экземплярах. Один экземпляр укладывается в муфту, второй прилагается к исполнительной документации. Если предусмотрено проектом, то оптическая муфта и запас ОК помещаются в специально изготовленный шкаф, который должен быть закреплен на опоре.
На местных сетях связи, в основном, должны использоваться оптические муфты отечественных производителей, Разработанные с учетом действующих технических требований и имеющие декларации соответствия Министерства информационных технологий и связи Российской Федерации. Допускается применение на местных сетях оптических муфт зарубежных производителей при наличии сертификатов соответствия и типовых решений по установке, креплению и защите оптических муфт в местах их монтажа.
Оптические муфты для бронированных ОК, проложенных в грунте, должны обеспечивать:
- возможность электрического соединения экранов или металлических силовых элементов сращиваемых ОК конструктивными элементами сечением не менее 2,5 мм2 ;
- возможность выводов проводов от металлических элементов конструкции ОК, раздельно для каждого ОК, для подключения к внешнему заземлению.
Как подключать
Для соединения жил внутри чехла используются обычные зажимы ваго серии 221-412,413,415.
Стыкуете через них провода, помещаете зажим в гелевый раствор.
После чего защелкиваете две половинки муфты так, чтобы гель выступил наружу и плотно покрыл клеммы.
Технические характеристики муфты:
размер корпуса №1-№3 (wago до 4мм2), размер корпуса №4-№6 (wago до 6мм2)
#gallery-2 {
margin: auto;
}
#gallery-2 .gallery-item {
float: left;
margin-top: 10px;
text-align: center;
width: 100%;
}
#gallery-2 img {
border: 2px solid #cfcfcf;
}
#gallery-2 .gallery-caption {
margin-left: 0;
}
/* see gallery_shortcode() in wp-includes/media.php */
номинальный ток – до 32А
рабочая температура – 85С (допустим нагрев до 105С!)
Для предотвращения самопроизвольного раскрытия по бокам имеются “замки”.
Всего три действия:
123
И надежное соединение со степенью влагозащиты контактов IPX8 готово.
При этом Easy Protect обеспечивает не только влаго, но и механическую защиту.
Порядок монтажа
Установку кабельной муфты (как на фото ниже) нужно выполнять в соответствии с инструкцией завода-изготовителя. Она предназначена для оконцевания силовых кабелей и для подключения их к оконечным устройствам. В зависимости от количества жил кабеля, выпускают изделия для оконцевания 3-х, 4-х и 5-ти жильных кабелей. По составу диэлектрика: для бумажной и пластмассовой изоляции.
Выполнение работ по установке концевой муфты должен производить обученный работник. В условиях больших городов, для персонала, проводящего работы по монтажу концевых муфт, необходимо пройти дополнительное обучение в специальном тренировочном центре. После окончания таких курсов работник получает разрешение на производство работ в городских условиях.
Перед началом монтажа нужно проверить соответствие кабеля и имеющегося в наличии материала. Промышленность выпускает изделия для монтажа кабельных линий различного сечения и количества жил.
Порядок работ следующий:
- Надеть на неразделанный кабель манжету.
- Провести разделку кабеля, соблюдая размеры: длина жилы, согласно требованиям установки – 300-800 мм, в зависимости от требований для подключения, поясная изоляция – 25, оболочка – 120, броня – 60, далее – покров. После разделки развести жилы, удалить набивочную бумагу.
- Подготовить по размеру жилы трубки и надеть их на жилы, продвинув их до конца. С помощью горелки провести усадку трубок, начиная прогревать от основания кабеля.
- Нагреть кабельную оболочку до температуры примерно 60-70 градусов, очистить ее от возможных наплывов, подтеков, изолирующего вещества, обезжирить.
- На теплую оболочку надеть перчатку, продевая ее через жилы, раздвинуть их. Прогреть перчатку от середины к основанию кабеля, следя за качеством усадки. После этого — прогреть перчатку от середины к пальцам.
- Надеть на жилы цветные манжеты.
- Следующий этап монтажа очень важный, потому, что от него зависит дальнейшая эксплуатация кабеля. Разделать концы жил на размер глубины самого наконечника, в который будет вмонтирована жила. Зачистить оголенный конец проводника до металлического блеска, вставить зачищенный конец в отверстие наконечника и зажать болт наконечника ключом. Соединение считается надежным при условии плотного прилегания зачищенного конца кабеля с наконечником и при срыве головки болта при его закручивании.
- Прогреть наконечник до температуры 60-70 градусов, надвинуть цветную манжету и провести ее усадку (провести такие действия со всеми жилами).
- Следующий этап монтажа — установка заземляющего проводника. Для установки проводника заземления без пайки — зачистить кабельную оболочку от грязи, диэлектрика, окиси размером 30-35 мм. Разместить на ней специальную терку и к ней провод заземления. Этот провод нужно вывести в сторону подготовленных ранее концов. Из имеющегося комплекта взять специальную нажимную пружину и сделать виток, прижимая провод заземления к терке, развернуть провод в обратную сторону и обернуть кабель оставшейся нажимной пружиной. Заземляющий проводник должен быть плотно прижат к оболочке. Если технологией предусмотрено заземление с помощью пайки – выполнить его, согласно технологической карты.
- Надвинуть на перчатку манжету, усадить ее с помощью горелки. Прогрев производить от перчатки к краю.
Монтаж концевой кабельной муфты окончен. Дальнейшие действия по испытанию, присоединению готового изделия нужно проводить только после полного остывания термоусадочных элементов и самого кабеля.
На видео уроке ниже наглядно показано, как установить концевую муфту на кабель:
После произведенных работ подрядчик должен провести испытание муфты рабочим, а также повышенным напряжением для проверки качества выполненных работ. По результатам испытаний составляют акт. Образец акта на кабельные муфты можно найти в нормативных документах энергонадзора.
В целях усиления ответственности подрядчика при проведении монтажа концевых муфт, заказчик должен находится рядом и контролировать качество прямо на площадке. По результатам выполненных работ составляется акт. Независимо от мнения заказчика и настроения, за правильность выполнения работ и ввода кабельной линии в эксплуатацию ответственность несет подрядчик.
Вот по такой технологии выполняется монтаж концевых кабельных муфт. Надеемся, наша пошаговая инструкция с видео примером помогли вам разобраться в данном вопросе!
Будет полезно прочитать:
- Как провести электропроводку под землей
- Какие бывают кабельные муфты
- Как оконцевать провод наконечником
Технология холодной усадки в сравнении с термоусадкой
Соединительная муфта холодной усадки представляет собой две открытые трубки из силикона или EPDM-резины (кремнийорганического эластомера). При изготовлении муфта натягивается на пластиковый легко удаляемый каркас. При монтаже каркас удаляется, а сама муфта плотно садится на поверхность кабеля или на концевую заделку.
Процесс установки современных кабельных муфт заключается в том, что материал под воздействием внешних факторов возвращается в первоначальную форму. В термоусадочных муфтах внешний фактор – открытый огонь со всеми вытекающими ограничениями, а при холодной усадке нагрев не требуется.
Радиально-прижимное действие кабельных муфт
В технологии холодной усадки используется исключительно механические свойства материала без воздействия высокой температуры.

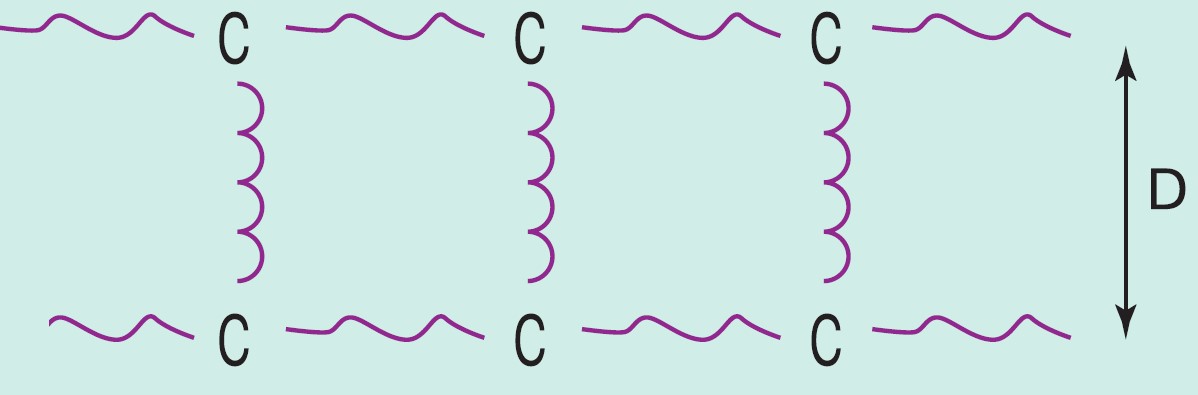

Рис. №1. Действие поперечных межмолекулярных и межатомных связей напоминает действие пружин

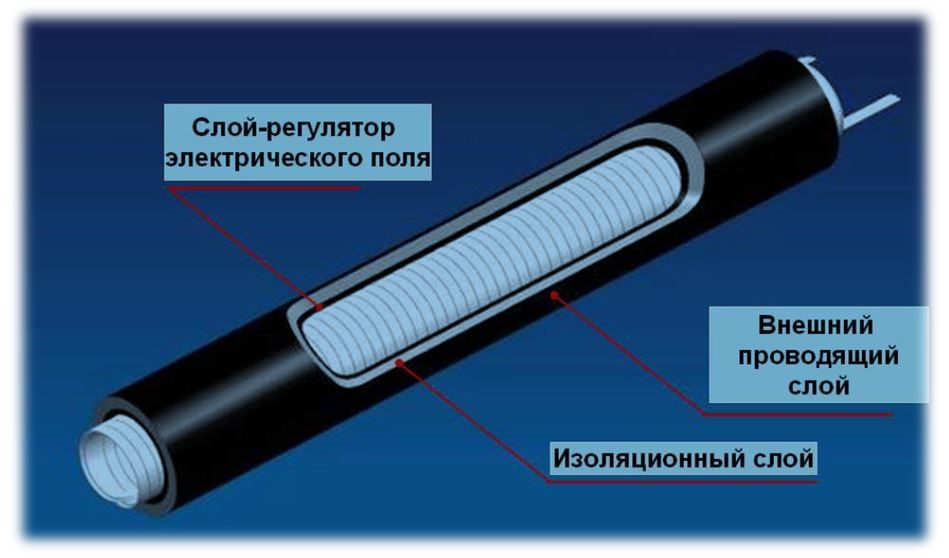

Муфты холодной усадки работают как растянутая пружина. Готовая муфта сохраняет свои качества: гибкость и способность адаптироваться к форме кабеля, тем самым муфта обеспечивает устойчивое радиально-прижимное действие. Материал муфты настолько сильно натянута на корд, что при его удалении сама возвращается к своей первоначальной форме без воздействия внешних факторов.
Главные особенности термоусадки
Для монтажа термоусадочной муфты требуется равномерный нагрев поверхности кожуха муфты и чтобы обеспечить плотную усадку и одинаковую толщину стенок муфты требуется определенное мастерство монтажника.
Термоусаживаемая муфта после усадки сохраняет свою форму и размеры. А ведь кабель чутко реагирует своими размерами на изменение окружающей температуры, особенно если он расположен в грунте и, в частности, зимой.
Главная особенность муфты холодной усадки
После монтажа муфта легко «принимает» изменения геометрических размеров кабельного соединения, не меняя при этом радиально-прижимное усилие, а значит и качество герметизации. Известно, что наибольшее количество отказов происходит в летний период. Нагрев грунта влияет на температуру кабеля. С использованием муфт холодной усадки герметичность кабельного соединения остается неизменным во всем диапазоне рабочих температур.
Таб. №1. Сравнение термоусаживаемых муфт и муфт холодной усадки
Тип муфты | Термоусаживаемая муфта | Муфта холодной усадки |
Ошибки монтажа | Неравномерный нагрев. Неравномерная толщина стенок муфты. Ненадежная и недолговечная изоляция | Возвращение к изначальной форме материала без нагрева и изменения структуры. Равномерный обжим соединения |
Открытый огонь | Вероятность отказа муфты и неравномерный обжим соединения | Радиально-прижимное действие обжима. Нет нужды в нагреве газом или паяльной лампой |
Перепады температур, влияние на материал | Термопластичный полиолифин жестко принимает форму кабельного соединения. Не создает постоянного радиально-прижимного действия. Не изменяется вместе с кабелем под воздействием температур. | ЭДПМ-резина и силикон не меняют кристаллическую решетку структуры материала. Под воздействием перепада температур остаются гибкими и меняют свою форму вместе с изменяемой формой кабеля. Сохраняют герметичность соединения. |
Инфраструктура работы, безопасность | Для работы с термоусадкой требуются:
| Монтаж муфт холодной усадки не требует специальной подготовки. Электроперсоналу достаточно иметь группу допуска IV и знать инструкцию. |
Свойства материала | EVA-материал:
| Силикон:
ЭДПМ-резина:
|
Последовательность монтажа термоусадочной муфты
Независимо от вида кабельной муфты, в первую очередь к монтажу готовится кабель, его концы разделывают по определенной методике. Последовательно снимаются слои изолирующих бронированных оболочек до токопроводящих жил, с которых изоляция на первом этапе не снимается. Длину разделки конца кабеля определяет несколько параметров:
- в первую очередь — марка кабеля;
- сечение и материал токопроводящей жилы;
- количество жил и много других параметров, которые зафиксированы в справочных материалах, специалисты их знают и успешно пользуются.
После разделки кабеля к монтажу готовится кабельная муфта:
На конец кабеля одевается термоусадочная трубка.
- Заземляющий провод в концевых и соединительных муфтах, обеспечивающий непрерывную цепь с контуром заземления, крепится специальным комплектом, который не предусматривает пайки.
- Места контактов перемычки заземления с бронированной оболочкой обматываются герметизирующей лентой.
- Проводники для перемычек заземления в муфтах используются медные с сечением 16 мм2, при сечении жил в кабеле 120–240 мм2 устанавливаются перемычки 25 мм2.
- Одеваются термоусадочные трубки на концы остальных проводов кабеля.
- В соединительной муфте соединяются фазные и нейтральный провода, соединение осуществляется обжимными гильзами или болтами со съемной головкой.
- На места соединений сдвигаются термоусадочные трубки, нагреваются газовой горелкой до полного обжатия проводов.
- Провода укладываются в ячейки каркасной кассеты и закрываются.
Комплектация соединительной термоусадочной муфты
На последнем этапе на кассету надвигается внешняя термоусадочная трубка и нагревается до полной усадки. Все элементы для соединения находятся в муфтовых комплектах.
Кабельные муфты с холодной усадкой устанавливаются еще проще, первичные операции по присоединению заземляющего проводника, соединению фаз остаются прежними. На конечном этапе на муфту надвигается пружина с резиной EPDM, после чего пружина удаляется, а резина герметично обтягивает муфту.
