Металлопластиковые трубы: виды, технические характеристики, особенности монтажа

Маркировка

При изготовлении металлопластиковых труб их внешняя сторона обязательно маркируется. К сожалению, в настоящее время унификации маркировки нет, поэтому изготовители наносят информацию об изделии бессистемно. Несмотря на это, из имеющейся надписи можно почерпнуть нужные сведения, зная общие тенденции и условные обозначения. Чаще всего на трубе указывается:

1. Логотип производителя и марка изделия.
2. Тип пластика. В зависимости от его химического состава в маркировке могут присутствовать такие обозначения:

• PP-R – полипропилен;
• PE-R(T) – полиэтилен (термически стойкий полиэтилен);
• PE-X – сшитый полиэтилен, обладающий повышенными механическими свойствами. В зависимости от способа сшивки, присутствует обозначение: a – пироксидное сшивание, b – в газовой среде (используется силан), с – упрочнение электронной бомбардировкой, d – соединение молекул при помощи азота.

1. Диаметр трубы и толщина стенки обычно наносятся в миллиметрах, но некоторые производители применяют и английскую систему, указывая размеры в дюймах.

При переводе размерного ряда труб из дюймов в миллиметры воспользуйтесь таким рядом соответствия: 16 мм равняется 3/8″, 20 мм -1/2 дюймов, 25 миллиметров соответствует 3/4″, а 63 мм равно 2″.

1. Рабочее давление при температуре агента 20°С обозначается символами PN и выражается в барах или кгс/см2. Дополнительно может быть указано предельно допустимое давление в трубопроводе.
2. Маркируется транспортировочная среда. Трубы, предназначенные для питьевой воды, запрещается использовать для транспортировки агрессивных веществ.
3. Последняя надпись расскажет о дате изготовления и номере партии.

При монтаже металлопластиковых труб ориентируйте их так, чтобы в случае ремонта или замены можно было свободно прочитать маркировку.

Материал из металлопластика или полипропилена?

Когда настает очередь выбирать материал для использования в ходе ремонтных мероприятий, подрядчики чаще склоняются к варианту изделий из полимеров. Однако на чем же все-таки остановить решающий выбор – на трубопроводе из полипропилена или металлопластика?

Однозначного ответа как такового не существует, поскольку в обоих случаях будут иметь место свои характерные особенности. Давайте сравним полипропиленовые и металлопластиковые трубы по их основным характеристикам.

Рабочее давление. Металлопластик рассчитан на давление в 10 атмосфер, тогда как полипропилен выдержит вдвое большую нагрузку.

Рабочая температура. Металлопластик выдержит температуру +95 C, полипропилен – только +75 C.

Коэффициент расширения. Алюминиевая прослойка металлопластика обеспечивает ему в 8 раз меньшую способность к растягиванию, чем у полипропилена. Таким образом, выбор металлопластика в контексте данной характеристики – предпочтительнее.

Устойчивость к механическим повреждениям. Полипропиленовые изделия могут выдержать большую нагрузку, чем металлопластиковые.

Как видите, однозначного «лидера» выделить сложно. В конечном итоге все сводится к конкретным эксплуатационным условиям труб.

В заключение проведенного обзора стоит отметить, что металлопластиковые трубы – это современный, но уже достаточно проверенный, удобный и практичный материал, успешно применяемый в монтаже трубопроводов разного назначения. Их самая востребованная сфера применения в быту – монтаж водопроводных и отопительных коммуникаций. На сегодняшний день это наиболее распространенный вариант «разводки» водопровода в домах и квартирах.

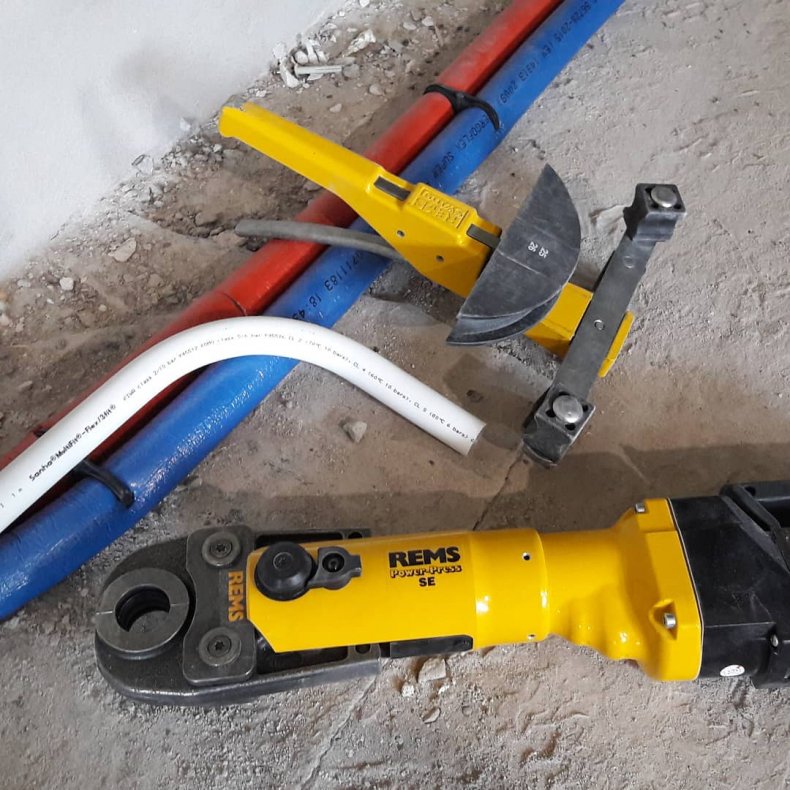

Инструмент для монтажа металлопластиковых труб является незаменимым атрибутом при прокладке любой трубопроводной магистрали. Трудно представить систему обогрева или подачи воды без труб. И особое место среди используемых трубопрокатных материалов занимает металлопластиковая труба (далее МП).

Металлопластик является отличным материалом для различных трубопроводов, проверенный годами.

Он может выдержать температуру до + 95 градусов, а давление до 10 атм. Интерес к металлопластиковым системам повышает простота и скорость монтажных работ. Такие технические характеристики обусловили высокий уровень популярности данных изделий.

Специфика изготовления металлопластикового сортамента предусматривает аккуратное обращение и строжайшее выполнение условий монтажных работ. А качественную прокладку такой системы можно осуществить только посредством специальных инструментов, как основных, так и вспомогательных.

Многие работы при монтаже например водопровода из металлопластикового трубопроката, можно выполнить различными подручными инструментами, но таким образом нельзя быть уверенным, что получится ровный срез на трубах и не повредится защитный слой. Результаты таких действий проявят себя гораздо позже, при эксплуатации трубопровода, поскольку стыковые соединения ослабнут и станут протекать.

Металлопластиковые трубы получили высокую оценку у профессиональных мастеров, благодаря прекрасным эксплуатационным показателям и за простоту в обращении. Их не сложно сгибать и соединять фитингами различного вида.

Многие работы монтажа можно осуществить вручную, но лучше пользоваться специальным инструментом. Это ускоряет процесс прокладки, и позволяет создать герметичное и надежное соединение. По типу выполняемых задач такие приспособления делятся на такие группы:

Приспособления для резки.Устройства для гибки.Аппараты для стыковки.

Металлопластиковые трубы – технические характеристики:

• наружный диаметр 16-63 мм;
• толщина стенки 2-3 мм;
• толщина алюминиевого слоя 0,19-0,3 мм;
• вес зависит от диаметра, например, один метр металлопластиковой трубы с диаметром 16 мм весит 105 грамм, а если диаметр 63 мм, то вес одного метра 1224 грамма;

Металлопластиковые трубы выдерживают давление:

• рабочее давление 10 бар (при температуре 95 °С);
• рабочее давление 25 бар (при температуре 25 °С);
• разрушающее давление 80 – 94 бар (при температуре 20 °С);

Металлопластиковые трубы выдерживают температуру:

• постоянная нагрузка +95°С;
• кратковременная нагрузка – до +110°С;
• при температуре -40°С замерзают;
• при ручном изгибе минимальный радиус изгиба 80-125 мм (зависит от наружного диаметра);
• при изгибании при помощи трубогиба – 45-95 мм (зависит от диаметра);
• коэффициент линейного расширения 1/°С – 0,26 х 10-4;
• теплопроводность металлопластиковых труб (количество тепла, которое материал способен пропустить через квадратный метр за секунду) Вт/м*К – 0,43;
• диффузия кислорода 0 г/м3 (не пропускает воздух);.
• срок службы:
  а) 25 лет при температуре 95°С;
  б) 50 лет температуре 20°С;
• пропускная способность в 1,3 раза выше, чем у стальных.

Преимущества труб из металлопластика

Для любого, кто решил приобрести данный материал, характеристики эксплуатационные гораздо важнее, чем технические. Сначала о положительных:

• экологическая чистота;
• устойчивость к образованию ржавчины, камней или других отложений;
• способность сохранить вновь обретенную форму после сгибания;
• возможность профилирования для огибания конструктивных элементов здания;
• легкая и быстрая сборка, не требующая множества инструментов;
• минимум отходов;
• гибкость позволяет сэкономить на элементах соединения;
• низкое сопротивление течению жидкости, обусловленное отсутствием шероховатости;
• совместимость с другими материалами;
• небольшой вес, облегчающий транспортировку;
• высокие показатели звукоизоляции;
• антистатичность;
• устойчивость к конденсату и замерзанию (металлопластик выдерживает трехкратное замерзание);
• не меняют качество транспортируемой жидкости;
• высокая ремонтопригодность;
• эстетический внешний вид без покраски.

Все преимущества металлопластиковые трубы получают за счет уникальной конструкции. Внутренняя полиэтиленовая прослойка дает возможность гнуть изделие. Алюминий придает жесткость и предотвращает диффузию кислорода. Отсутствие кислорода не дает образоваться ржавчине в котлах отопления и радиаторах.

Недостатки

Выбирая и покупая металлопластиковые трубы, характеристики отрицательные так же важно учитывать, как и положительные:

• при скрытом трубопроводе нельзя применять резьбовые фитинги;
• металлопластик плохо переносит ультрафиолетовые лучи;
• при замерзании с водой система непременно лопнет, хотя пригодны для монтажа наружного трубопровода. В этом случае необходима качественная изоляция.

Поставляются металлопластиковые трубы в бухтах. Длина трубы в бухте варьирует от 50 до 200 метров. Приобрести можно любую длину, начиная от метра.

Области применения – охват за счет технических особенностей:

• внутренние системы холодного и горячего водоснабжения, отопления квартир, домов и дач;
• системы подогрева полов, спортивных площадок, бассейнов;
• транспортировка газообразных и жидких веществ (в том числе едких и ядовитых) в промышленности, сельском хозяйстве и транспорте;
• подача сжатого воздуха;
• системы кондиционирования;
• защита электрических проводов и кабелей;
• строительство и ремонт речных и морских судов, железнодорожных вагонов;
• системы полива, орошения, сбора воды из скважин и колодцев.

Достаточно длительный срок эксплуатации и оптимальное отношение
стоимости и качества позволили металлопластиковым трубам зарекомендовать себя как удачную альтернативу металлическим и пластиковым изделиям. Ведь металлопластик объединил положительные качества обоих этих материалов.

Металлопластиковые трубы и фитинги

Виды металлопластиковых труб

В зависимости от материала различают: медные, чугунные, металлопластиковые, полипропиленовые, полиэтиленовые.

У всех этих видов широкий охват в промышленном и в повседневном применении. Одним из самых популярных в использовании считаются металлопластиковые трубы.

Назначение металлопластиковых труб

Учитывая легкость в установке, чаще всего используют для:

• Водоснабжения
• Всех видов отопления
• Канализации
• Систем полива
• Транспортировке веществ и жидкости в промышленности и сельском хозяйстве.

Что представляют собой металлопластиковые трубы

В состав металлопластиковых труб входит алюминий и полиэтилен. Всего у таких труб 5 слоев:

• Первый слой или внутренний, используют вшитый полиэтилен
• Второй слой для скрепления применяют клей
• Третий – алюминий, помогает сохранять форму при изгибе и защищает от расширения пластика при нагревании
• Четвертый — клей
• Наружный слой – защитная полимерная оболочка от физических и химических воздействий.

Достоинства и недостатки металлополимеров

К числу преимуществ подобных изделий можно отнести:

• простоту монтажа: соединения различных категорий металлопластиковых труб осуществляется быстро и легко;
• высокую теплоустойчивость (можно транспортировать воду, нагретую до 100°C);
• умеренную цену (металлополимерные трубы стоят дешевле металлических и большинства пластиковых аналогов);
• высокие показатели прочности, кольцевой жесткости;
• устойчивость к коррозии, агрессивным средам;
• несклонность к образованию отложений и засоров;
• эстетичный внешний вид;
• высокую пропускную способность;
• низкую теплопроводность;
• достаточную пластичность;
• возможность легкого ремонта;
• долговечность.

Главный же недостаток подобных изделий кроется в том, что металл и пластик, из которых состоят трубы, имеют различные показатели расширения. Регулярные перепады температур агента, находящегося в трубах, могут привести к ослаблению креплений, из-за чего в конструкции возникают протекания.

Чтобы избежать этого, специалисты советуют, производя монтаж, всегда предусматривать определенный запас при стыках труб. Он будет полезен еще и потому, что металлопластиковые системы плохо выдерживают гидроудары.

Оценить плюсы и минусы указанных труб проще и легче в сравнении металлопластиковых и полипропиленовых изделий. Сравнительный обзор приведен в рекомендуемой нами статье.

Диаметр труб из металлопластика.

Во время проектирования и монтажа трубопровода, следует правильно подбирать диаметр изделий. Надо учитывать нагрузку и предназначение сети.

Основными типоразмерами для водопроводных труб являются:

-16 миллиметров.

-20 миллиметров.

-26 миллиметров.

-32 миллиметра.

-40 миллиметров.

-48 миллиметров.

В продаже имеются трубы с сечением в шестьдесят три миллиметра, но изделия редко используют.

Внимание! Для водопроводной системы чаще всего применяют трубы с диаметром в 16 либо 20 миллиметров, для канализации подходят трубы с сечением 40 либо 48 миллиметров. Каждое значение внешнего диаметра соответствует внутреннему диаметру:

Каждое значение внешнего диаметра соответствует внутреннему диаметру:

-для 16 мм диаметр внутри 12 мм.

-для 20 миллиметров – 16 мм.

-для 26 миллиметров – 20 мм.

-для 32 миллиметров – 26 мм.

-для 40 мм – 32 мм.

-для 48 мм – 40 мм.

Существует таблица размеров, по которой можно узнать более точные значения.

Внимание! Многие компании выпускают трубы из металлопластика диаметром свыше пятидесяти миллиметров, но их редко применяют для строительства жилых домов. Чтобы создать обширную разводку, используют трубы с сечением в тридцать два миллиметра, в редких случаях 40 миллиметров

Чтобы создать обширную разводку, используют трубы с сечением в тридцать два миллиметра, в редких случаях 40 миллиметров.

Как правило, основную разводку монтируют из трубопрокатов с диаметром, равным двадцати миллиметрам. Отводами от ванны, смесителей, сантехники служат трубы с диаметром 16 миллиметров.

Монтаж водопровода

Каждое инженерное решение начинается с проекта на бумаге. Трубная разводка рисуется с обозначением конечных и остановочных пунктов (раковина, кран, батарея и прочее). Точная визуальная проектировка значительно сокращает финансовые и трудовые затраты.

На план-проекте указывается начальное исходное место забора воды. Это может быть глубокая собственная скважина или центральная система водоканала. Если используется скважина, то в этом случае рентабельней будет использовать водную батарею – металлический или бетонный гидроаккумулятор. С его помощью можно не приводить в действие насос, потому что вода самотёком сама поступает прямо в жилое помещение, и проходит систему фильтров.

Если планируется врезка в центральную систему водоснабжения, то в проект надо включить счётчики воды. Это снизит расходы на коммунальные платежи и обеспечит учёт потребления и контроль расхода воды. Очистительные фильтры выбираются с учётом индивидуальных особенностей исходного состава воды. По этой причине рекомендации могут быть различны.

Установка труб из металлопластика Источник shutdownday.org

Монтаж металлопластиковых труб

Пошаговая инструкция с фото

1. Подготовьте трубы и инструмент – металлопластик нарежьте согласно схеме водопровода, подберите фитинги. Идеально подойдут для соединения компрессионные или пресс-фитинги. Инструмент для монтажа:
2. ножовка по металлу или специальные ножницы для труб;
3. калибратор для зачистки срезов;
4. мерная лента или рулетка;
5. нож;
6. ключ гаечный.
7. Обработайте срезы труб калибратором.
8. С фитинга снимите гайку и кольцо, наденьте на обработанный срез трубы. После обработки срез должен быть ровным, гладким, без заусениц. Для этого применяют круглый напильник.
9. Наденьте на трубу штуцер и относительно сгона на фитинге выровняйте.
10. Устанавливайте на фитинг снятые ранее гайку и зажимное кольцо, заворачивайте до специфического потрескивания. Контролируйте натяжение гайки – чересчур большая нагрузка может сорвать резьбу и тогда потребуется полная замена соединения.

Пружины и другие способы сгибания трубы

Часто трубы сгибают, чтобы добиться большей пользы от поверхности, которая проводит тепло.

Вот несколько методов: Ручное сгибание.

1. Сгибание трубогибом.
2. Пружина для гибки.

Сгибание труб руками — самый доступный способ, который подразумевает следующие действия:

Аккуратно присогнуть трубу на радиус гиба не более 20 градусов.

1. Снова согнуть ее чуть выше.
2. Делать таких загибы несколько раз (около 15), пока труба не повернет на нужный угол.

Такими же плавными и аккуратными движениями можно и выпрямить трубу.

Мария Король, эксперт

С помощью пружины или проволоки достаточно ровно и аккуратно сгибают металлопластиковую трубу:

Поместите пружину или проволоку внутрь трубы.

1. Согните руками трубу под необходимым углом.
2. Аккуратно извлеките пружину или проволоку.

Типичные ошибки монтажа металлопластиковых труб

Следствием неправильных действий при монтаже является разгерметизация или течь в местах соединения. Самая частая ошибка — перетягивание гайки фитинга, что приводит в срыву резьбы или разрыву трубы. Еще одна распространенная ошибка – экономия на специализированном приспособлении, таком как фаскосниматель и калибратор. Это зачастую приводит к повреждению уплотнительных колец, что отнюдь не повышает качество соединения. При этом проверить уровень герметичности и прочности соединения, обнаружить места утечки и недостатки возможно опрессовкой.

Опрессовка труб водоснабжения

Главной частью опрессовщика является гидравлический насос, который задает значение давления, необходимого для правильной проверки. Различают два вида опрессовщиков:

1. Ручной — используется для проверки водопровода небольшой протяженности.
2. Электрический инструмент — легкий в управлении, надежный, долговечный, но дорогой. Поэтому применяется только при профессиональном монтаже.

Размеры металлопластиковых магистралей для бытовой разводки составляют 16-20 мм, а вот на производство потребуются изделия с диаметром 40 мм и более.

Однако существуют также и некоторые ограничения по использованию данных изделий. Так, металлопластик не рекомендуется применять для:

• Открытых инженерных систем, поскольку жидкость в системе может замерзнуть под воздействием отрицательных температур;
• В системах противопожарных водопроводов;
• В предохранительных и сигнальных трубопроводах.

Выводы: Металлопластиковая труба является наиболее востребованным типом трубопровода, что применяется в разнообразных отраслях промышленности, а также в быту. Длительный срок использования выгодно выделяет ее среди других полимерных изделий.

Производители металлопластиковых труб

Сегодня производством этих материалов занимается множество компаний, одни из них имеют громкое имя, другие, в силу различных обстоятельств, известны меньше.

VALTEC

Металлопластиковые трубы VALTEC могут применяться во всех перечисленных направлениях, в том числе и для транспортировки жидкого топлива. Компания известна уже давно, качество ее продукции отвечает самым высоким требованиям.

Алюминиевая труба варится встык, это обеспечивает высокую прочность и правильную геометрию изделия. Пластиковые покрытия выполнены из высококачественного полиэтилена.

Основное, что отличает VALTEC металлопластиковые трубы — особый клей, применяемый для соединения слоев.

По заявлениям производителей, он способен выдержать любые резкие перепады температур и не подвержен расслоению. Рабочая температура составляет стандартные 95 градусов, а допустимый максимальный нагрев 125 градусов. Заявленный период эксплуатации —50 лет. Кроме всего прочего, продукция этой торговой марки была сертифицирована Институтом сантехники.

Henko

Металлопластиковые трубы Henko имеют стандартную пятислойную систему, допустимая кратковременная температура 110 градусов, могут применяться в различных системах. Отличаются применением во внутреннем слое высокопрочного сшитого экструзивного полиэтилена.

OVENTROP

Труба металлопластиковая OVENTROP относится к разряду универсальных, может применяться во всех бытовых системах коммуникаций. Характеристики изделия стандартные, но налаженная на предприятиях компании система контроля качества позволяет получать продукцию, которая способна работать при более высоком давлении.

Заявленный срок службы также составляет 50 лет. Так как OVENTROP — труба металлопластиковая универсальная, ее можно встретить и в системах водоснабжения, и отопления, в том числе и центрального, она может применяться для монтажа стояков.

COMAP

Металлопластиковая труба COMAP производится во Франции. Обладает отличной пластичностью, хорошо гнется, может применяться в системах со сложной конфигурацией. Обладает высокими эксплуатационными качествами, поэтому уверенно занимает значительную нишу на рынке подобной продукции.

REHAU

Этот бренд не нуждается в представлении, продукция компания известна не только в данном направлении. Основной сферой деятельности компании является производство металлопластиковых оконных профилей, что не мешает ей заниматься и выпуском труб.

Металлопластиковая труба REHAU обладает более высокой устойчивостью к ультрафиолету и другим внешним воздействиям, что было по достоинству оценено потребителем.

Продукция компании отличается стандартно высоким качеством, труба имеет высокую плотность и прочность, что не мешает придать ей необходимую конфигурацию при монтаже (труба хорошо гнется). Монтаж таких труб при помощи пресс-фитингов обеспечивает надежное качество соединения.

ALTSTREAM

Металлопластиковая труба ALTSTREAM сертифицирована на нашем рынке, отвечает всем санитарным и строительным нормам, что делает ее одной из наиболее востребованных. Компания выпускает весь комплекс материалов, необходимых для монтажа коммуникаций различного назначения. В перечень продукции входят трубы различного диаметра, фитинги, запорная арматура, элементы крепежа. Весь ассортимент отличается высокой надежностью и простотой монтажа.

PRANDELLI

Не остались в стороне и итальянские производители, выпускаемый ими металлопласт — труба PRANDELLI признан экспертами одним из самых лучших видов продукции этого сегмента.

Легкая, элегантная труба, которая при этом обладает всеми необходимыми качествами, не может испортить интерьер, она будет органично смотреться в любых помещениях. Традиции итальянской сантехники четко прослеживаются и в таком направлении. Весь перечень продукции компании сертифицирован у нас в стране.

UPONOR

Такой материал как металлопластик — труба UPONOR имеет высокие технологические характеристики. Сварка алюминиевой трубы выполняется методом внахлест, что придает ей дополнительную прочность и способность работать при повышенном давлении.

В качестве пластиковых покрытий используется термостойкий полиэтилен, который позволяет эксплуатировать трубу при более жестких температурных режимах.

Монтаж системы отопления металлопластиковыми трубами

Трубы из металлопластика легко меняют форму и достаточно удобны при установке. Дополнительное преимущество – отсутствие необходимости в дорогостоящем инструменте, имеют привлекательный внешний вид, поэтому покраска системы не требуется. Можно обойтись даже без специальных ножниц (заменить ножовкой по металлу) и трубогиба (достаточно пружины).

Для того, чтобы трубы для отопления металлопластиковые согнуть, используют различные трубогибы и наружные или внутренние пружины (оправки). Величина радиуса изгиба зависит от наружного диаметра изделия, но не может превышать четырех диаметров.

Последовать монтажа с разъемными фитингами

Разъемные (резьбовые и компрессионные) фитинги достаточно дорогие, но без них невозможно создать соединения труб с приборами. В случае необходимости эти элементы возможно демонтировать и установить еще раз (в компрессионных нужно заменить обжимное кольцо).

Независимо от используемого фитинга, сначала необходимо отрезать кусок трубы нужной длины, откалибровать конец и убрать фаску. При отрезании следует соблюдать перпендикулярность по отношению к оси. И наличие фаски, и неровности при отрезании могут привести к нарушению герметичности соединения.

Если фитинг резьбовой (муфта, тройник, крест), то достаточно прикрутить к его концам трубы. Если же — компрессионный, то оснащен специальной гайкой, которую следует закрутить при помощи гаечного ключа сразу после того, как труба вставлена в фитинг. Как резьбовые, так и компрессионные при монтаже не требуют использования специальных инструментов, но за ними в процессе эксплуатации необходимо следить, так как подобные соединения имеют свойство расслабляться. Они используются для открытой прокладки, а так же для присоединения к коллекторам, установке радиаторов и состыковке с вентилями.

Последовательность с пресс – фитингами

При необходимости замонолитить металлопластиковые трубы для отопления, монтаж производится при помощи пресс – фитингов, не подлежащих разборке и не требующих ухода во время эксплуатации. В этом случае не обойтись без пресс – инструмента, обжимающего гильзу вокруг штуцера.

При монтаже системы отопления можно использовать фитинги из пластика, бронзы и латуни.

Трубы для отопления металлопластиковые имеют не только достоинства, но и недостатки:

• конструкция в виде «слоеного пирога» ослабляется при многократных деформациях, вызванных колебаниями температуры;
• сечение фитингом уже, чем сечение труб;
• качественные фитинги стоят очень дорого;
• контрафактные материалы создают проблемы во время эксплуатации системы отопления;
• металлопластик неустойчив по отношению к ультрафиолетовым лучам, механическим и термическим воздействиям.

Стоимость качественного металлопластика не может быть ниже 90 рублей за метр. Это следует учитывать при покупке. Например, металлопластиковые трубы для отопления rehau с диаметром 16 мм стоят 119 рублей за метр, с диаметром 40 мм – 959 рублей за метр.

Монтаж систем отопления и водоснабжения значительно упростился с появлением на рынке нового строительного материала — металлопластиковых труб. Они обладают рядом преимуществ: легко гнутся и уверенно сохраняют заданную форму, устойчивы к коррозии, не требуют покраски, имеют меньший уровень шума потока жидкости, обладают легким весом, проходное сечение не сужается во время всего периода эксплуатации.

Полиэтилен инертен по отношению к агрессивным средам, и металлопластиковые трубы не подвержены коррозионному воздействию.

Независимо от того, какие диаметры металлопластиковых труб используются в монтаже, коэффициент расширения материала всегда одинаков.

Это обеспечивает надежность и долговечность трубопровода

Немаловажно, что эти изделия могут контактировать с любыми материалами, в том числе бетоном. Они хорошо зарекомендовали себя в условиях российского климата и могут работать без утепления при температуре -25°С. В продажу поступают бухтами, а измеряются — погонными метрами

Податливы к изгибу, что позволяет производить монтаж без использования специального инструмента

В продажу поступают бухтами, а измеряются — погонными метрами. Податливы к изгибу, что позволяет производить монтаж без использования специального инструмента.

Многослойные металлополимерные трубы с алюминиевым слоем

Большинство таких трубных систем предназначено для организации систем отопления (в том числе и напольного) и водоснабжения (холодного и горячего). Конструкция изделий обозначена в ГОСТ Р 53630-2009 на трубы металлополимерные многослойные.

Структура слоёв:

• наружный;
• клеящий;
• барьерный;
• клеящий;
• внутренний.

Материалы для изготовления металлополимерных труб

При производстве металлополимерных труб (МПТ) могут использоваться:

• полиэтилен обычный, РЕ или РЕHD – для низконапорных систем холодного водоснабжения;
• полиэтилен термостойкий, PERT – для водопроводов холодной и горячей воды, а также отопления (до 70 °С) среднего давления;
• полиэтилен сшитый, РЕХ – трубопроводы повышенного давления и температуры, стойкость к ультрафиолету (у отдельных производителей);
• полипропилен.

Толщина алюминиевого слоя у различных производителей металлополимерных труб отличается и может быть разной по сортаменту даже в пределах одного производства. Толщина алюминиевого слоя влияет на жесткость трубы и должна выбираться исходя из поставленной задачи.

Структура трубы RBM

Клеящий состав крайне важен, ведь именно он образует единую, хотя и многослойную структуру МПТ. Основное требование – хорошая адгезия по отношению к алюминию и полимеру. Лучшие производители таких клеев:

• Equistar, США;
• Hyundai, Южная Корея;
• Mitsui, Япония.

Российские производители МПТ

Лучшие российские производители МПТ выпускают продукцию не только для отопления и водоснабжения, но и для многих технических и технологических трубопроводов.

Продукция под торговой маркой COMPIPE выпускается в Подмосковье (г. Кашира), а с 2015 года частично и в Швейцарии. Кроме стандартного назначения трубы применяются в разводках внутридомовых газопроводов, в отоплении открытых площадок, организации «тёплых полов». Качество МПТ COMPIPETM из сшитого полиэтилена, по отзывам, высокое. Есть обратная связь с производителем. Предприятие также производит фитинги, арматуру и инструмент под торговой маркой Comtek.

НПП «Маяк-93» являются не только производителями МПТ, но также разрабатывают и поставляют оборудование для их производства. Кроме вышеперечисленных возможностей, их трубы предназначены для прокладки и изоляции электропроводки, в системах морских судов и поездов РЖД, а также для  технологических нужд (сжатый воздух, агрессивные жидкости).

Для отопления и водоснабжения предприятие «Казанские металлополимерные трубы» выпускает МПТ, в которых внутренний и наружный слои состоят из полипропилена. Алюминиевая фольга сварена «внахлёст». Теплопроводность стенок ниже, чем при защитных слоях из полиэтилена, поэтому в трассе теплоноситель теряет меньше тепловой энергии.

Предприятие ООО «Комплект-сервис+», Татарстан, производит продукцию по европейской технологии и из европейских материалов, однако их трубы металлополимерные соответствуют ГОСТ Р 53630-2009 и ТУ, утвержденному НИИсантехника. Они также используют высокотемпературный полипропилен в качестве защитного слоя с высокой стойкостью к химически активным средам. Температура эксплуатации – до +110 °С. Производимые фитинги для металлополимерных труб универсальны и подходят как МПТ, так и полипропиленовым.

Совместное производство России и Италии выпускает трубы Valtec с полиэтиленом в защитных слоях. Особенности производства позволяют использовать такие МПТ при частых перепадах температуры среды с кратковременными «пиками» до 130°С.

Зарубежные поставщики МПТ

Лидерами продаж являются признанные производители многослойных металлополимерных труб с техническими характеристиками, соответствующими всем требованиям длительной эксплуатации. Выдаваемые гарантии не редко составляют 10 лет, что указывает на уверенность производителя в своей продукции. Вот только некоторые из них:

Сортамет FRÄNKISCHE ROHRWERKE

• FRÄNKISCHE ROHRWERKE, Германия;
• HERZ, Австрия
• HENCO, Бельгия
• RBM, Италия;
• TECE, Германия;
• REHAU, Франция;
• GIACOMINI, Италия;
• COES, Италия.

Монтаж труб ТЕСЕ

Итальянских и немецких производителей качественных МПТ много. На рынке также присутствуют производители из Кореи и Китая. Выбирая технические характеристики металлополимерных труб различных производителей, выделите время на изучение маркировки продукта. На рынке много подделок, в особенности HERZ и HENCO, которые никак не соответствуют оригинальным трубам.

Гладкие и гофрированные трубы GIACOMINI для газоснабжения

Металлополимерные трубы прекрасно зарекомендовали себя в отоплении, водо- и газоснабжении, других областях. Продукция имеет длительный срок службы и надежные гарантии, но остерегайтесь подделок и некачественного монтажа – обращайтесь к профессионалам.
