Какой кабель использовать для видеонаблюдения — 2 лучших варианта.

Разновидность по классификации систем

После того, как мы ознакомили вас с некоторыми видами кабелей, необходимо разобраться в классификации систем видеонаблюдения. Именно по ним определяются типы проводов, которые смогли бы работать с теми или иными камерами.

Итак, на сегодняшний день нам доступно два больших блока систем:

1. Цифровые.
2. Аналоговые. Они разделяются еще на три группы: AHD, TVI, CVI.

Сейчас наша основная цель понять, какой кабель подойдет вашей камере видеонаблюдения. Сразу говорим, что экономия на проводе – это не очень хорошее решение, если вы хотите вести съемку без проблем и помех. Половина успеха видеонаблюдения лежит на выборе качественного кабеля.

кабель для аналоговых систем

Для начала разберем блок более бюджетных систем видеонаблюдения. Если вы не знаете, какой кабель лучше использовать для аналогового видеонаблюдения, то мы предложим вам несколько вариантов на индивидуальное рассмотрение. Самыми распространенными вариантами являются следующие провода:

1. ШГЭС.
2. ШВЭВ.

Сразу хотелось бы уточнить, что данные кабеля подойдут только для тех, кто занимается профессиональным видеонаблюдением. Если вы являетесь человеком, который ведет домашнюю слежку за персоналом, то вам подойдут варианты попроще этих.

Провода ШГЭС – это жилы, которые совмещены в кабель видеонаблюдения. Оплетка медная. Чаще всего используются только два жила, каждое из которых отвечает за определенную функцию. Например, одно за передачу информации, а другое за питание. Это бюджетный кабель, который используется повсеместно.

ШВЭВ – кабель, который имеет несколько гибких жил. Стоимость данного варианта ненамного превышает провода ШГЭС.

кабель для цифрового видеонаблюдения

Теперь перейдем к цифровым камерам видеонаблюдения. Им, также, как и аналоговым, необходимо следующее:

• Подача питания.
• Получение информации.

В случае с цифровыми системами вы не обойдетесь двупарным utp кабелем видеонаблюдения. Мы понимаем, что он стоит достаточно дешево и его можно попробовать применить, но на сегодняшний день не все производимые модели поддерживают связь с цифровыми устройствами. Лучше заменить его на четырех парный провод utp. Он считается уличным кабелем видеонаблюдения, так как его максимальная длина составляет 3 км (при использовании усилителя).

Перед покупкой определите, как и где вы собираетесь проводить кабель, так как не всегда изгибы и повороты доступны для данного провода в той же мере, как для многожильного, например.

Уличный кабель для видеонаблюдения и для помещений

Уличный кабель видеонаблюдения несколько отличается от тех проводов, что используют в помещениях. Для внутреннего использования подходят обычные шнуры, которые не защищены от механических повреждений и погодных условий, например. О таких мы уже говорили выше, поэтому, если хотите освежить их в памяти, прочитайте еще раз то, что уже было написано.

Однако, если вы ищите вариант, который подойдет как для улицы, так и для помещений, то предлагаем разобрать КВК кабель для видеонаблюдения. В чем же его характерные особенности? Так как использование провода на улице может привести материал, из которого он изготовлен, в негодность, придумали специальные защитные оболочки, чем и наградили каждый уличный кабель. Благодаря экранированию провода, ему нестрашны следующие климатические нападки:

1. Высокая температура и резкая переменчивость в ней.
2. Чрезмерная влажность в той зоне, где установлен кабель.
3. Нестрашны любые механические повреждения в пределах разумного.

Подключение к аналоговому видеорегистратору

Подключить аналоговую камеру к аналоговому регистратору через витую пару ещё сложнее, нежели к цифровому видеорегистратору. Во-первых, помимо передатчика потребуется приёмник, преобразующий цифровой сигнал обратно в аналоговый. Во-вторых, потребуется правильно настроить приёмник и передатчик, чтобы они увидели друг друга, в противном случае сигнал не дойдёт до регистратора.

Одним из решений такой проблемы является использование приёмника и передатчика из одного комплекта, в такому случае они уже настроены на корректную работу. Если же устройства из разных комплектов или вовсе от разных производителей, потребуется их предварительно подключить к компьютеру через сетевой кабель rj45 и настроить IP-адреса.

Приемник

Серьёзными недостаткоми использования витой пары в исключительно не цифровой системе является высокая цена на преобразователи и сильные потери качества видео (что является следствием двойного преобразования сигнала).

Cхема поключения видеокамеры через приемник

Подключение через сетевой провод 5 категории:

• Перед непосредственным подключением необходимо настроить приёмник и передатчик на одинаковый ip-адрес. Если устройства были взяты из одного комплекта, настройки можно избежать.
• Установить видеокамеру и соединить её к передатчику.
• Подключить передатчик к приёмнику по витой паре.
• Приёмник соединить с видеорегистратором.
• Получить изображение на регистраторе.

Такое подключение имеет смысл лишь при наличии всего необходимого оборудования, в том числе и коаксиального кабеля с передатчиками. В противном случае лучше докупить необходимые компоненты для организации чисто аналогового видеонаблюдения, поскольку покупка нужных компонентов может обойтись слишком дорого.

Достоинства и недостатки использования витой пары

У использования витой пары для исключительно аналоговых устройств есть свои преимущества и недостатки.

Плюсы:

1. При наличии необходимых конвертеров отсутствует необходимость приобретать провод или камеры другого типа.
2. На сегодняшний день сетевой провод стоит дешевле, нежели аналогичный по длине и качеству коаксиальный кабель.
3. Сетевой провод rj45 значительно проще найти, поскольку она продаётся во всех компьютерных магазинах, чего нельзя сказать о коаксиальном проводе.
4. Ethernet кабель всегда можно использовать для организации локальных сетей или подключения цифровых камер в случае резкого отказа от аналоговых.
5. Конвертеры из аналогового сигнала в цифровой и обратно стоят относительно недорого.

Минусы:

1. Необходимость использования дополнительных конвертеров, что несколько удорожает общую стоимость итоговой системы видеонаблюдения.
2. Потери качества видео, которые будут даже при использовании самых качественных и дорогих конвертеров (про самые дешёвые модели даже говорить ничего не нужно).
3. Увеличенная сложность настройки и пониженная стабильность работы системы, поскольку помимо камер и регистратора (или другого устройства, к которому будут подключаться камеры) могут выйти из строя преобразователи сигнала.
4. Использование ethernet провода для подключения видеокамеры к такому же регистратору и вовсе не имеет смысла, за очень редким исключением.

Подключение не цифровых видеокамер с помощью обычного сетевого провода rj45 имеет смысл лишь при отсутствии других вариантов или слишком дорогой альтернативе. В противном случае дешевле и надёжней будет воспользоваться исключительно цифровой или исключительно аналоговой системой видеонаблюдения, нежели пытаться подключить  через кабель, изначально не предназначенный для данных целей.

Решать, использовать ли RJ-45 для соединения аналоговых видеокамер или нет, стоит исключительно из сложившейся ситуации. В некоторых случаях дешевле будет взять имеющуюся витую пару и докупить преобразователей, в других ситуациях это может оказаться слишком дорогой затеей (особенно при отсутствии витой пары в наличии). Организовать видеонаблюдение стоит исходя из собственных потребностей и возможностей.

Другие статьи:

• • Датчики температуры воздуха – общие понятия и применение
  • Закон о видеонаблюдении в общественных местах
  • Покрытие приусадебных территорий из бетона
  • Настройка IP-камеры через роутер

Коаксиальный кабель для видеонаблюдения

Составные элементы коаксиального кабеля

Для подключения аналоговых камер наиболее часто используется коаксиальный кабель для видеонаблюдения, вроде того, по которому внешняя антенна подключается к телевизору или приемнику. Этот тип кабеля представляет собой медную жилу, заключенную в толстый слой пенистого диэлектрика, который покрыт снаружи экранирующей защитной оболочкой, благодаря которой обеспечивается хорошая защита от помех и возможных потерь сигнала. Наиболее часто для видеонаблюдения используются отечественные марки РК-75-2-13,РК-75-4-12 (РК – радиочастотный кабель), или импортные аналоги – RG-59, RG-6, RG-11.

При выборе коаксиального кабеля необходимо учитывать такие немаловажные параметры, как длина и место прокладки (внутри помещения или на улице), и в зависимости от этого приобретать подходящую марку провода.

К примеру, РК-75-2-13 мы прокладываем при длине линии, не превышающей 100 метров, а при более значительных расстояниях (от 100 до 300 метров) используем марки РК-75-3-…, при расстояниях свыше 300 метров обычно применяем UTP (об этом ниже).

Кабель RG-6 отличается от своих российских аналогов РК-75 в первую очередь тем, что имеет больший диаметр центрального проводника и оболочки. Также он способен пропускать несколько больший диапазон частот, нежели РК-75, к примеру, камеры типа HD-SDI отказываются работать с РК, и прекрасно передают сигнал по RG-6 при длине линии более 10 м.

Для наглядности и больших подробностей приведем таблицу, отражающую зависимость типа провода от расстояния.

Выбор кабеля в зависимости от расстояния регистратора до камеры

Выбирая коаксиальный кабель для видеонаблюдения, обязательно убедитесь в том, чтобы центральный проводник был полностью медным, в противном случае сигнал будет очень слабым.

Помимо всего прочего, коаксиальный кабель различается по другим техническим критериям, таким как:

• Гибкость – в случаях, когда прокладка видеокабеля предполагает его изгиб в нескольких местах, необходимо приобретать провод с многожильным центральным проводником, который будет иметь повышенную гибкость, по сравнению с монолитным.
• Волновое сопротивление – для видеонаблюдениия наиболее часто применяются кабели с сопротивлением 75 Ом;
• Степень защиты от помех – наличие экранирующих оболочек;
• Диаметр изоляции;
• Степень затухания сигнала;

Плюсы. Основным преимуществом данного типа кабеля является его высокая устойчивость к помехам, доступная цена, способность передачи как видео, так и аудио сигнала.

Минусы. К недостаткам коаксиального кабеля можно отнести высокую стоимость коннекторов, легкую повреждаемость, ограничения по расстоянию прокладывания. При использовании марок РК возникает необходимость в отдельной прокладке провода питания, хотя этот момент не всегда можно отнести к недостаткам, т. к. для бюджетных систем вариант питания по отдельному кабелю будет гораздо дешевле – экономия заключается в подаче питания на несколько камер одновременно, а также в высокой стоимости КВК.

Также при осуществлении питания отдельно от основного кабеля передачи сигналов появляется возможность подключения камер к сети вдали от видеорегистратора, что практически невозможно сделать при помощи комбинированного кабеля.

Разновидности и эксплуатационные особенности блоков питания

Работоспособность системы наблюдения зависит от качества электропитания камер. Для стабильной подачи тока нужной силы и напряжения используются блоки питания. Эти устройства классифицируются по параметрам напряжения на выходе:

• постоянное напряжение 12 В;
• постоянное напряжение 24 В;
• переменное напряжение 220 В.

В зависимости от форм-фактора устройства подразделяются на три типа.

1. Традиционный пластиковый блок питания 12 в со встроенным шнуром и вилкой для питания одной камеры.
2. Источник питания в перфорированном металлическом кожухе. Это более мощные устройства с клеммной колодкой для подсоединения электрических шнуров питания на несколько устройств и регулятором напряжения.
3. Металлический защищенный щиток с дверкой, где предусмотрено место размещения аккумулятора, позволяющего источнику непродолжительное время подавать напряжение при отключении основного электропитания. Получается бесперебойный источник питания (ИБП)

Для обеспечения электропитанием уличной системы видеонеблюдения рекомендуется  использовать источник переменного питания в форм-факторе щитка. Блок подбирается исходя из расчетов, основывающихся на количестве обслуживаемых видеокамер, размеров территории и других факторов.

Для  организации наблюдения в небольшом офисе посредством нескольких карт подойдет перфорированный БП с достаточным количеством разъемов питания. Для обеспечения питанием одной камеры достаточно стандартного источника напряжения, входящего в комплект с устройством.

Советы по монтажу

Коаксиальные кабели

При проведении этого типа проводки необходимо следующее.

• Избегать закладки проводов параллельно силовым линиям.
• Исключить перегибы кабеля, поскольку это может повлиять на качество изображения и/или привести к нарушению целостности проводов.
• Не соединять куски кабелей между собой в виде скруток.
• Соединять компоненты видеосистемы с помощью разъемов BNC. Для этого необходимо снять изоляцию наружного конца кабеля на 2-3 см, вставить в разъем BNC и обмотать экран поверх разъема. После чего остается только зафиксировать муфту.

Комбинированный кабель

Придерживайтесь следующих рекомендаций.

• Не использовать для маршрутизации более 120 метров.
• Применять не самодельные, а только специальные штекеры. К примеру – DJK-11K.
• Микрофон подключать с помощью RCA разъемов.

PoE для видеонаблюдения. Стандарты, параметры, схема подключения.

Он использует потенциал Ethernet, т.е. обычных кабелей локальной сети.

Что такое PoE?

Существует 3 стандарта PoE.

1. PoE – IEEE 802.3af – Первое поколение PoE обеспечивает до 15,4 Вт мощности для каждого подключенного устройства.
2. PoE+ – IEEE 802.3at – Этот стандарт обеспечивает до 30 В на устройство. Это позволяет PoE+ подавать питание на более мощные устройства, такие как камеры наблюдения PTZ (Pan-Tilt-Zoom) и мощные беспроводные точки доступа 11n.
3. IEEE 802.3bt – эта технология обеспечивает до 51 Вт по одному кабелю, где используются все четыре пары кабеля витой пары LAN.

Как работает PoE? Алгоритм подачи питания на устройство POE.

Подача энергии осуществляется только после согласования мощности между потребляющим устройством и поставляющим устройством.
Это происходит автоматически за доли секунды. Большое преимущество – безопасность! Например, вы взяли инжектор питания PoE и случайно подключили выход PoE к компьютеру на сетевой карте. Инжектор проверит, что НИЧЕГО не требует питания, НИЧЕГО не будет реагировать, питание не будет подаваться, ничего не будет гореть. (Это не относится к пассивному PoE).

1) Сначала проверяется наличие питания на подключенном устройстве. Подайте напряжение в диапазоне от 2,8 В до 10 В и определите входное сопротивление подключенного устройства. Если параметры соответствуют требованиям, блок питания переходит к следующему шагу.

2) Блок питания определяет потребляемую мощность подключенного устройства, чтобы впоследствии управлять этой мощностью.

После классификации устройства на него подается полное напряжение 48 В с фронтом нарастания не более 400 мс, и источник питания начинает контролировать его работу:

• Если устройство потребляет менее 5 мА в течение 400 мс, подача питания прерывается;
• Если сопротивление подключенного устройства превышает 1980 кОм в течение 400 мс, подача питания прерывается.
• Если потребляемый ток превышает 400 мА в течение 75 мс, подача питания прерывается.

Какое напряжение подается на POE для ip-камер?

При тестировании устройства подается напряжение 3-10 В. При обнаружении устройства на камеру подается напряжение 48 В (36-57 В).

Требования к POE по кабелю витой пары

• Требуется кабель “витая пара”, категория не ниже cat.5e (4x2x0.5);
• Витая пара должен быть меднымКабель витой пары должен быть медным, а не омедненным;
• Толщина проводника должна быть не менее 0,51 мм (24 AWG);
• Сопротивление в кабелях не должно быть больше 9,38 Ом/100м (большее значение приводит к большим потерям мощности).

Стандарты 802.3af и 802.3at определяют длину кабеля витой пары для PoE как 100 м. Однако на практике рекомендуемая максимальная длина кабеля не должна превышать 75 м.

О том, как выбрать кабель витая пара для дома, можно прочитать здесь: https://stroilenta.ru/vitaya-para-utp/

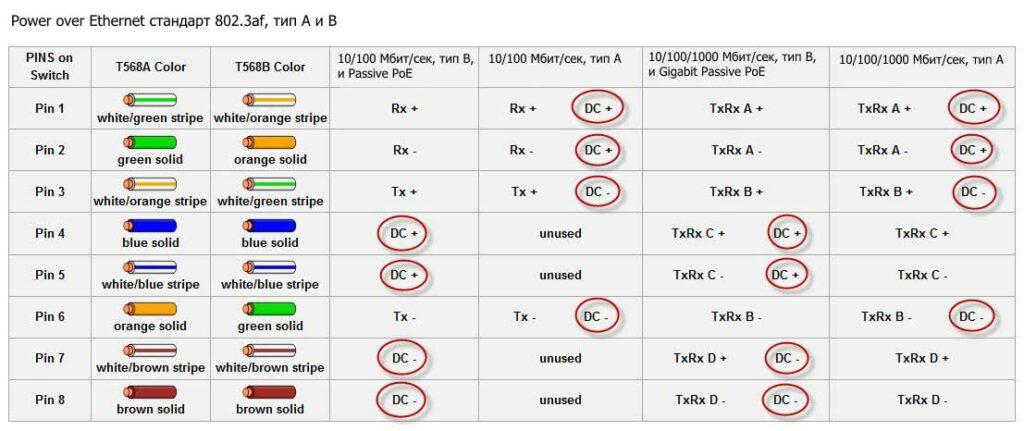

Распределение контактов в кабеле POE. Как обжать кабель POE.

Если с обеих сторон сети установлены устройства, работающие в стандарте 802.3af/802.3at, расположение выводов не имеет значения, поскольку энергопотребляющее устройство может работать в обоих стандартах

Однако при подключении устройств с разными стандартами это может быть важно

Прямой обжим

Прямой обжим кабеля витой пары к разъему RJ45 568В.

Привет всем, сегодня мы рассмотрим все возможные технологии PoE. Давайте начнем с вопроса – что это вообще такое? Power-over-Ethernet (декодирование) – это технология, появившаяся в местах, где невозможно обеспечить выделенную розетку для оборудования. Он часто используется в IP-телефонии и камерах видеонаблюдения. Питание поступает по обычному кабелю Ethernet и подается через специальный порт PoE на коммутаторе или маршрутизаторе.

ПОДКЛЮЧЕНИЕ АНАЛОГОВОЙ КАМЕРЫ

Классическим считается соединение выполненное с помощью коаксиального кабеля и BNC разъемов.

Раньше камеры видеонаблюдения имели гибкие выводы различных цветов:

• желтый – видео;
• красный – «плюс» питания;
• черный или синий – «общий».

Сегодня подробно говорить об этом нет смысла, поскольку современные видеокамеры оснащены стандартными разъемами для подключения питания и выхода видеосигнала.

Традиционно передающее (видеокамера) и приемное устройство (видеорегистратор или плата видеоввода) имеют соединители типа «мама». Соответственно, на обоих концах коаксиальной линии связи устанавливаются ответные части «папа».

Употребленные здесь жаргонные наименования частей разъемов, думаю, всем знакомы. Но на всякий случай: «папа» – это штекер (А), «мама» – розетка (гнездо) (Б) (рис.1).

Следующий момент, на который нужно обратить внимание – способ соединения кабеля с разъемом. Основных вариантов три (рис.2):. Основных вариантов три (рис.2):

Основных вариантов три (рис.2):

1. под винт;
2. обжим;
3. пайку.

Несколько слов про каждый из них.

Подключение разъема «под винт» самое простое и удобное. За счет этого оно популярно и разъемы такого типа разнообразны по своим исполнениям. Отличаются они удобством и надежностью соединения.

Вариант (с) не требует ювелирных манипуляций (это ясно даже из фото). Центральная жила кабеля подключается к клемме со знаком «+». Но на всякий случай можно прозвонить тестером.

К недостаткам следует отнести, в первую очередь, большие габариты. Подключать камеру видеонаблюдения к регистратору таким образом неудобно (гнезда на видеорегистраторе расположены плотно, удобно захватить разъем пальцами получается не всегда.

Остальные два приведенных варианта от этого избавлены – экран обжимается лепестком практически по всему диаметру провода. Но зажимать центральную жилу не всегда удобно.

В случае (а) она вставляется в отверстие и затягивается винтом. Подключить достаточно просто, но надежность соединения может оказаться не «на высоте». Вариант (в) требует «окольцовывания» центрального проводника – сомнительное удовольствие.

Вообще, винтовое соединение считается «непрофессиональным» за счет потенциально некачественного и ненадежного контакта. Но зато оно удобно в ремонте и при монтаже не требует никаких дополнительных приспособлений (бокорезы, отвертка, монтажный нож и все).

При обжиме центральный проводник и оплетка обжимаются специальным инструментом (оплетка обжимается втулкой). При пайке центральный проводник запаивается, оплетка обжимается.

Не буду останавливаться на подробностях этих технологий – начинающим они сложноваты, профессионалы знают сами. Скажу только, что при использовании «левой» кабельно проводниковой продукции возникают проблемы типа несоответствия диаметров кабеля и разъема, приходится делать подмотки, в результате все может выйти достаточно «криво».

Для видеонаблюдения дома, на даче или в квартире подключение камеры видеонаблюдения «под» винт является оптимальным вариантом.

Какой Ethernet кабель выбрать для системы видеонаблюдения?

Какой выбрать Ethernet кабель для системы видеонаблюдения? Вы сомневаетесь, какой Ethernet кабель использовать в вашей новой IP системе видеонаблюдения? Ведь визуально различные типы таких кабелей практически идентичны. Есть ли вообще разница между Ethernet кабелями? Нам часто задают эти вопросы. Эта статья поможет вам разобраться в них.

Сегодня существует 4 основных типа Ethernet кабелей. Маркировка их следующая: CAT 5, CAT 6, CAT 7 и CAT 8. Рассмотрим подробнее каждый тип кабеля.

CAT 5: стандартный

Кабели CAT 5 используются в большинстве устройств и являются, так сказать, стандартными. Скорость передачи сигнала в них достигает 100 МГц, максимальная скорость передачи данных 100 Мбит/с, дальность передачи 37 метров.

Эти кабели также используются в профессиональной среде для видеонаблюдения, хотя и не так часто, как CAT 6 или CAT 7. Обычно CAT 5 предназначен для домашнего использования в небольшой системе видеонаблюдения за домом, квартирой, подъездом или двором.

Есть еще тип кабеля CAT 5e максимальная скорость передачи данных 1200 Мбит/с, физическая пропускная способность 100 МГц, дальность передачи 100 метров. К наводкам, то есть к электрическим помехам, которые возникают, когда сигналы одних проводов воздействуют на сигналы других проводов, кабель Cat5e менее подвержен в сравнении с Cat5.

CAT 6: универсальный

Кабели категории CAT 6 часто используются в профессиональной среде, в том числе и в системах видеонаблюдения. Максимальная скорость передачи данных с помощью такого кабеля от 2400 Мбит/с, физическая пропускная способность от 250 МГц, дальность передачи 100 метров, однако дальность снижается тем больше, чем длиннее кабель. CAT 6 используются во всей инфраструктуре общедоступной сети.

Однако, чтобы соответствовать стандарту, кабель должен быть особенно защищен от внешних воздействий, таких как сторонние сигналы или электромагнитное воздействие.

Также существует категория CAT 6a у которого показтели выше: максимальная скорость передачи данных 4800 Мбит/с, физическая пропускная способность 500 МГц, скорость передачи данных 10 гигабит в секунду.

CAT 7: экстракласс

Стандарт CAT-7 — это самый быстрый и лучший экранированный стандартный кабель среди сетевых кабелей. Максимальная рабочая частота может достигать 600 МГц. Подкатегория CAT-7a справляется даже с частотами до 1000 МГц.

Все кабели этой категории имеют четыре отдельно экранированных пары проводов, в результате чего никаких вторичных сигналов и шумов в него не поступает, что очень важно в системе видеонаблюдения где нужна чистая, без помех картинка

CAT 8: для профессионального сектора

CAT 8 идеален для центров обработки данных. Кабели CAT-8 используются почти исключительно в профессиональной области в том числе и в видеонаблюдении на очень серьезных охраняемых объектах.

Для домашних пользователей такой кабель очень дорог. Дело в том, что CAT 8 обрабатывает вдвое больше рабочих частот, чем CAT 7. Единственный минус таких кабелей — их можно использовать только на коротких расстояниях. Стандартом являются витые пары, которые полностью экранированы. Никакие помехи им также не страшны страшны.

Так какой же Ethernet кабель все таки выбрать? Самый простой способ —  выбрать тот, который вам подходит. Но тогда возникает другой вопрос, а собственно, что вам нужно?

Начните со скорости вашего интернет-соединения. Если у вас интернет Gigabit, старый кабель Ethernet будет замедлять вас. Но если у вас медленная связь, скажем, 10 или 20 мегабит в секунду, вам подойдет Cat5 или более новые кабели.

Далее рассмотрим скорость, необходимую для вашей сети. В системах видеонаблюдения если вы часто передаете большие файлы между компьютерами или в облачный сервис, но самое главное система выдает видео высокой четкости, выбирайте лучший Ethernet-кабель соотносясь с вышеперечисленными параметрами кабелей.

Наконец, важно также, каков у вас маршрутизатор. Так как дешевые маршрутизаторы поддерживают скорость только до 100 мегабит в секунду, они будут препятствовать передаче данных выше этих размеров

Поэтому советуем и маршрутизатор выбирать с умом, чтобы передача видео шла с нужной скоростью и без помех.

Разобрались в вопросе. Теперь спокойно выбирайте Ethernet кабель для вашей системы видеонаблюдения.

2018-10-19T16:51:22+03:0019, Октябрь, 2018|Выбор системы|

ПРОКЛАДКА КАБЕЛЯ ДЛЯ ВИДЕОНАБЛЮДЕНИЯ

В числе критериев, по которым выбирается кабель для систем видеонаблюдения – способ прокладки:

• наружная;
• внутренняя.

При уличной прокладке на кабель отрицательно действуют такие факторы, как:

• ультрафиолетовое излучение;
• повышенная влажность;
• широкий диапазон температур эксплуатации.

В первую очередь разрушающему воздействию подвергается наружная изоляция.

Самым достоверным способом определить подходит ли кабель для уличного видеонаблюдения – ознакомиться с характеристиками продукции в паспорте или этикетке на изделие.

Также можно ориентироваться по цвету изоляции:

• черный – для наружной прокладки, имеет дополнительную защиту от атмосферных воздействий;
• серый – для внутренних работ;
• оранжевый – имеет негорючую оболочку.

Монтаж соединительных линий может тосуществляться несколькими способами:

• в гофрошланге;
• электротехнических коробах;
• непосредственно по строительным конструкциям.

При наружной прокладке гофрошланг будет служить дополнительной защитой от внешних воздействий, главным образом, – ультрафиолетового излучения. Естественно, материал “гофры” должен соответствовать условиям эксплуатации.

Такой способ может представлять интерес и при монтаже системы внутри помещения при параллельной прокладке нескольких сигнальных линий. Это дает экономию на монтажных работах, проще протянуть провода в гофрошланг и прикрепить его к несущим конструкциям один раз, чем крепить каждую линию по отдельности.

Эффективность защиты от механических повреждений – вопрос неоднозначный.

Обычная серая гофра не отличается высокой прочностью, использование же “тяжелых” исполнений, во- первых, дорого, во- вторых, имеет смысл при размещении кабельных трасс в стяжке пола.

Для открытой прокладки внутри помещений гофрошланг мало подходит, поскольку имеет достаточно “непрезентабельный” внешний вид. При необходимости выполнения такого монтажа лучше использовать короба.

Если монтаж ведется за подвесными потолками, стеновыми панелями и при этом отсутствует риск случайного механического повреждения в процессе дальнейшей эксплуатации, то оптимальным будет способ прокладки непосредственно по сиенам или потолку.

Что касается стоимости работ, то она зависит, естественно, от способа прокладки. При составлении сметы можно использовать различные расценки – все зависит от сметчика.

Например, при использовании гофрошланга стоимость складывается из монтажа гофры и протяжки в него кабеля, при непосредственной прокладке по конструкциях тоже можно применить несколько разных расценок, так что стоимость прокладки абсолютной величиной не является и зависит не только от объекта, но и сметчика.

  *  *  *

2014-2024 г.г. Все права защищены.

Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Основные способы питания цифровых камер

Мощность, потребляемая цифровыми устройствами, обычно не превышает несколько десятков ватт при небольшом напряжении, поэтому для питания IP камер нет необходимости прокладывать мощные кабельные линии. Для организации электропитания цифровых видеокамер могут использоваться несколько способов:

• Использование технологии PoE;
• Подача питания по витой паре;
• Применение отдельных источников питания для каждой камеры;
• Работа IP камер от аккумулятора или батареи.

PoE питание. Наиболее перспективным способом подачи питания на цифровые видеокамеры считается технология PoE. Для трансляции видеопотока с IP камер используется кабель «витая пара» и технология PoE (Power over Ethernet – питание по Ethernet кабелю), которая обеспечивает подачу напряжения питания по тому же кабелю, с использованием одной или двух пар проводников.

Данная технология определяется специальным протоколом, в котором регламентируются все электрические параметры, и который позволяет передавать по витой паре постоянное напряжение величиной до 56 вольт с током 400 mA. Такое напряжение было выбрано исходя из того, что технология PoE предназначена не только для питания цифровых камер видеонаблюдения, но и для других устройств. Питание IP камер через PoE, а так же другими способами, должно осуществляться от бесперебойного блока питания имеющего собственный аккумулятор. В этом случае, при аварии на электрической сети система видеоконтроля сможет работать ещё определённое время.

По витой паре с помощью PoE инжекторов. В том случае если цифровое устройство не поддерживает PoE, осуществить подачу электропитания на удалённое устройство по кабелю «витая пара» можно с использованием специальных инжекторов.

Блоки питания. В некоторых случаях, особенно для питания IP камер, используемых для внешнего наблюдения, могут использоваться блоки питания. Они располагаются в непосредственной близости от камер, и каждый блок питания обеспечивает рабочим напряжением одно устройство.

Такой способ удобен тем, что при выходе из строя конкретного блока неработоспособной окажется только одна камера. Для организации подобного типа питания необходимо чтобы в точках установки камер видеонаблюдения имелась базовая сеть 220V с возможностью подключения к ней блоков питания.

Автономное питание. В системах видеонаблюдения иногда используются IP камеры работающие в автономном режиме. Такая камера питается от компактного аккумулятора, а видеоинформация может транслироваться по радиоканалу или записываться на карту памяти.

Далее мы подробно разберем 2 распространенных, надежных и наиболее часто используемых способа питания цифровых IP камер:

1. Посредством PoE;
2. По витой паре с использованием PoE инжекторов и блоков питания.

Питание по PoE для камер

По или Питание через Ethernet – это технология, позволяющая питать сетевые устройства, включая цифровые камеры видеонаблюдения, по витой паре. Это значительно упрощает установку системы.

С одной стороны, все камеры получают питание централизованно, и это хорошее решение с точки зрения безопасности, бесперебойной работы и отсутствия вмешательства третьих лиц, но с другой стороны, если устройство, подающее питание на камеру (PoE-коммутатор), выходит из строя, все перестает работать. Однако, по моему личному мнению, PoE – это огромный плюс для сетевых устройств.
Не все камеры оснащены функцией PoE, но вы можете сделать это самостоятельно. Для этого вам необходимо знать, о чем идет речь: Технология Power over Ethernet работает на основе IEEE 802.3afкоторый обеспечивает ток до 400 мА при напряжении от 36 до 57 В, что позволяет передавать потребителю до 15 Вт тока. Настоящий стандарт IEEE 802.3af делит все устройства на 5 классов (от нулевого, обозначающего наименьшую потребляемую устройством мощность, в порядке возрастания, до четвертого, соответственно самого мощного)

Стандарты 802.3af PoE-A и PoE-B для сетей 100 и 1000 Мбит/с. Распределение контактов RJ45.

Штырьки на выключателе	10/100 DC на запасные части (метод B)	10/100 Смешанный постоянный ток и данные (метод A)	1000 (1 гигабит) постоянного тока и би-данных (метод B)	1000 (1 Гбит) постоянного тока и би-данных (метод A)
Контакт 1	Rx +	Rx + DC +	TxRx A +	TxRx A + DC +
Контакт 2	Rx –	Rx – DC +	TxRx A –	TxRx A – DC +
Контакт 3	Tx +	Tx + DC –	TxRx B +	TxRx B + DC –
Контакт 4	DC +	не используется	TxRx C + DC +	TxRx C +
Контакт 5	DC +	не используется	TxRx C – DC +	TxRx C –
Контакт 6	Tx –	Tx – DC –	TxRx B –	TxRx B – DC –
Контакт 7	DC –	не используется	TxRx D + DC –	TxRx D +
Контакт 8	DC –	не используется	TxRx D – DC –	TxRx D –

Подключение питаемого устройства осуществляется в несколько этапов:

1. проверьте подключение ip-камеры (или другого сетевого устройства), подав электрический сигнал в диапазоне от 2,8 до 10 В и определите входное сопротивление, которое должно быть от 19 до 26,5 кОм.
(2) Затем определяется класс ip камеры в соответствии с энергопотреблением камеры. Если устройство потребляет ток, превышающий допустимый класс, питание будет отключено.
3) На последнем этапе теста подается полное напряжение, но здесь также контролируется потребление энергии. Если цифровая камера (или другое сетевое устройство) потребляет менее 5 мА в течение 400 мс или более 400 мА в течение 75 мс, питание будет отключено.
Для ip-камер через PoE используются две схемы передачи питания:
В первом случае используются две неиспользуемые пары проводников кабеля 5e.

Во втором случае ток подается на вторичную обмотку трансформатора источника и принимается от первичной обмотки приемника.

Это точки доступа, IP-камеры и другие устройства, в которых производитель предусмотрел возможность приема тока по сетевому кабелю (витой паре). Часто они дополнительно имеют стандартный разъем питания. В спецификациях таких устройств указано, что они поддерживают так называемое “PoE in”. (входящий). В техническом описании устройства также должно быть указано, какой тип Power over Ethernet поддерживается.

Здесь мы купили какой-то PoE-адаптер, подключили его к Ethernet и питанию, подсоединили LAN-кабель от него к точке доступа, которую мы хотели запитать. Казалось бы, все просто.

По какой-то причине сгорела только точка доступа. Зачем это делать?

Дело в том, что на практике необходимо учитывать несколько важных факторов, чтобы правильно установить удаленное PoE-соединение:

• Тип источника питанияТип источника питания, который обеспечивает PoE-коммутатор или инжектор: какому стандарту он соответствует, какое напряжение он обеспечивает на пару, какой тип контактов.
• НапряжениеНапряжение, которое необходимо нашей технологии.
• Расстояние К удаленной точке.

Эти входы можно использовать для выбора PoE-устройств, совместимых друг с другом, и для расчета возможностей удаленного питания в принципе.

Если этого не сделать, то в худшем случае, как мы уже говорили, подключенное оборудование быстро выйдет из строя, а в лучшем – вообще не включится.

Читайте далее:

• Как подключить камеры с PoE.
• Как обжать кабель витой пары для сети или камеры видеонаблюдения.
• Сечение кабеля – как выбрать в зависимости от силы тока или мощности.
• Типы контактных соединений.
• Шаговые двигатели: свойства и практические схемы управления. Часть 2.
• Токовая петля.
• Международная электротехническая комиссия (IEC, CEI); Школа для инженеров-электриков: электротехника и электроника.

Вывод

В зависимости от типа используемых камер, их расстояния от рекордера и источника питания, места использования, наличия источников помех и, безусловно, финансовых возможностей покупателя, можно подобрать тот или иной кабель для видеонаблюдения. От правильного выбора во многом зависит качество изображения, стабильность передачи сигнала и функционирование всей системы в целом.

_________

ЮКонтрол. Все права на фотографии, тексты, рисунки принадлежат компании ЮКонтрол. Полное или частичное копирование, воспроизведение в печатном виде и/или использование в любой форме, цитирование без письменного разрешения правообладателя запрещено. При согласованном использовании материалов сайта необходима ссылка на ресурс.
