В каких случаях понадобится приточный клапан?
Для создания нормального микроклимата внутри жилого пространства понадобится качественная система вентиляции. В закрытом помещении образуется избыточный уровень углекислоты.
В период стройки советских домов особое внимание в процессе конструирования уделяли вентиляционным каналам. По истечению времени они забивались пылью, что негативно сказывалось на их работоспособности. Компенсировать недостачу свежего воздуха в закрытом пространстве помогали деревянные конструкции окон
Через мелкие щели в квартиру поступали небольшие объемы чистого воздуха
Компенсировать недостачу свежего воздуха в закрытом пространстве помогали деревянные конструкции окон. Через мелкие щели в квартиру поступали небольшие объемы чистого воздуха.
Современные модели пластиковых окон оснащены герметичными стеклопакетами. Пластиковый каркас не допускает проникновение воздуха извне. Помимо этого данные конструкции обладают отличной шумоизоляцией.
Именно поэтому в домах с пластиковыми окнами микроклимат нарушается. Воздушны массы внутри помещения насыщаются углекислотой, что делает их тяжёлыми и опасными для человека. На поверхности дверных проёмов и конструкции пластиковых окон начинает появляться конденсат.
По истечению некоторого времени избыток влаги провоцирует рост чёрной плесени.
Изготовление клапана для притока воздуха своими руками
Самый простой самодельный приточный клапан собирать лучше из нескольких отдельных элементов. Для удобства монтажа рекомендуется изготовить наружный блок, воздуховод и внутренний блок устройства.
В основе конструкции лежит канализационная пластиковая труба с раструбом и уплотнительными кольцами. Наружный блок рекомендуется сделать из заглушки для канализационной трубы соответствующего диаметра.
В этом элементе будут размещаться фильтры и диафрагма. Наружный блок устанавливается в корпус воздуховода так, чтобы он не выступал за наружную поверхность стены.
На фасаде здания отверстие клапана закрывается декоративной вентиляционной решеткой с жалюзи. Крепление осуществляется при помощи дюбелей и саморезов.
Внутренняя часть наружного блока состоит из металлической сетки для защиты от насекомых, эту роль может играть обычная металлическая мочалка для мытья посуды.
Фильтр тонкой очистки можно сделать из поролона или губки. В качестве диафрагмы можно использовать резину от автомобильной камеры или готовый круглый клапан для вентиляции.
В качестве утеплителя лучше использовать материал, который не накапливает влагу – пенопласт, монтажную пену или базальтовую вату. Подойдет и вспененный полиэтилен или теплоизоляция для труб.
Внутренний блок собирается на основе переходника для воздуховода вентиляции с круглым патрубком и прямоугольным корпусом. Он надевается на трубу круглым отводом, а прямоугольные концы закрываются стандартными заглушками с решеткой.
При необходимости во внутренний блок можно установить рассекатель, это увеличит скорость нагрева потока.
Пошаговая инструкция
Для корпуса берется отрезок пластиковой трубы с сечением 100-150 мм. Больший диаметр использовать нецелесообразно ввиду риска промерзания не только воздуховода, но и стены с внутренней стороны.
Для внутреннего воздуховода, соединяющего наружный и внутренний блоки, можно использовать канализационную трубу диаметром 50-70 мм.
Пространство между трубами заполняется изоляционным материалом. На внутренний воздуховод надевается и фиксируется утеплитель.
Длина воздуховода должна быть на 3-5 мм меньше расстояния между наружным и внутренними блоками. После подгонки длины внутреннего воздуховода и фиксации на нем утеплителя он устанавливается в корпус клапана.
Наружный блок фильтров собирается в следующем порядке: в донышке заглушки делаются отверстия диаметром 10-13 мм таким образом, чтобы получилась решетка, внутрь вкладывается сетчатый элемент, затем губка и фильтр тонкой очистки.
С наружной стороны стены размечаются точки, куда будут устанавливаться дюбеля для монтажа декоративной решетки. Отверстия сверлятся с учетом диаметра дюбелей.
Сборка осуществляется в следующем порядке:
- в раструб вставляется заглушка с фильтрами и наружным клапаном;
- внутрь через корпус протягивается трос управления наружным клапаном;
- на внутренний воздуховод устанавливается утеплитель и фиксируется;
- внутренний воздуховод вставляется в корпус трубы диаметром 100 мм;
- собирается внутренний блок устройства.
Готовый пластиковый цилиндр корпуса вставляется в стену под углом 3-5 градусов, чтобы конденсат стекал наружу. После того как клапан устанавливается в отверстие в стене, он фиксируется монтажной пеной.
Внутренний блок клапана будет прикрепляться после того, как пена застынет и станет достаточно прочной, но не ранее, чем через 24 часа после установки.
Внутренний блок монтируют в последнюю очередь
Важно перед тем, как окончательно закрепить его, проверить работоспособность клапана, убедиться, что воздуховод чист и не имеет повреждений
Конструкция и механизм работы приточного клапана
Хорошо обустроить вентиляцию окна может быть только имея полное представление о механизме работе приточного клапана.
При монтаже клапана удаляется часть резинового уплотнителя на раме окна и створке. На это место устанавливается наименее толстое особенное уплотнение. Вкупе с новым уплотнителем на створку окна устанавливается и приточный клапан – основной элемент пассивной вентиляции.

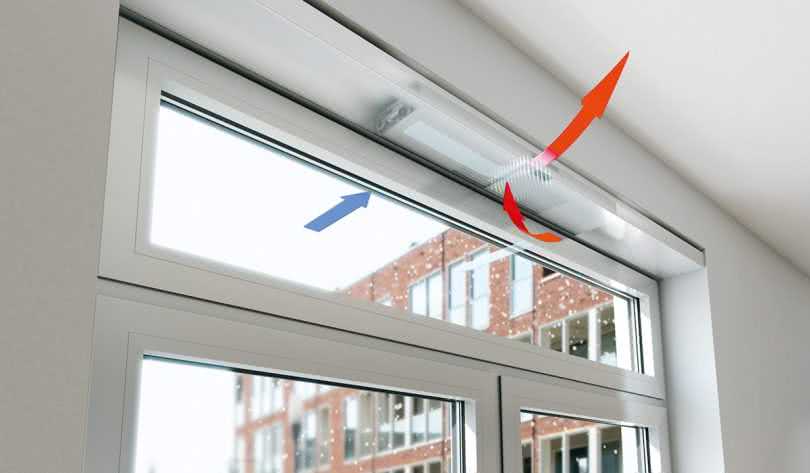

Воздушное место с улицы засасывается внутрь помещения, а теплый воздушное место через вытяжные ветканалы выталкивается наружу. Циркуляция воздуха получается благодаря различию давлений. Естественный воздухообмен действует, в случае если температура среды на улице не выше +5°С. В горячую погоду вентиляция работает при принудительной вытяжке.
Оконный клапан приточной вентиляции складывается из последующих узлов:
- Наружняя часть – «воздухозаборник», устанавливается с внешней стороны рамы. Непременное условие – наличие козырька над воздухопоглотителем, который мешает попаданию в клапан дождика, снега и т.д.
- Телескопический канал – проходит через раму. Элемент фрезеруется в пластмассовый корпус окна и фиксируется гильзой.
- Внутренняя часть, устанавливаемая изнутри помещения. Более непростой узел, который оснащается выпускной форсункой, легким фильтром и механизмом регулировки пропускной свойстве.
Главные условия для работы приточного клапана:
- Исправная вытяжная вентиляция в квартире;
- Температура среды по ту сторону окна от +5°С;
- Свободный воздухообмен между помещениями в квартире – щели под межкомнатными дверьми не меньше 2-х см;
- Герметичная входная дверь.
Совет. Работу вытяжной вентиляции квартиры может быть проверить без помощи других. Дверь в помещение отлично закрыть и открыть окно в комнате, очень отдаленной от канала вентиляции. К решетке приложить лист бумаги. Если он не падает и удерживается потоком воздуха, то с вытяжкой все в порядке
Как установить приточный клапан на окно: пошаговый установка
Вентиляционный клапан может быть установить на окно 2-мя способами: с перфорацией и без. Рассмотрим оба вариант.
Последовательность монтажа климатического клапана с перфорацией:
Подготовка инструментов:
- Электронная дрель;
- Электролобзик;
- Ратфиль;
- Сверла на 5-10 мм;
- Строительный ножик;
- Шаблон для разметки контуров клапана;
- Герметик.
- Средством шаблона нанести контур размещения приточного клапана. Маркер необходимо приложить к верхней створке. Для данной работы створку окна лучше снять, так как разметка производится с внешней и с внутренней стороны детали.
- По разметке просверлить пара сквозных отверстий 5-миллимитровым сверлом. Данный ряд послужит базой для более большой перфорации.
- Приготовленные отверстия рассверлить сверлом в 10 мм. Для удобства размещения клапана отверстия сверлятся с внутренней стороны оконной створки.
- Расширение приточного клапана. Между парой последних отверстий электролобзиком вырезать остатки материала. В следствии произведенной работы должна оказаться сквозная щель. Края отверстия отшлифовать ратфилем.
- Монтажную планку клапана установить на поверхность наплава створки и закрепить шурупами. Деталь за ранее необходимо обработать герметиком.
- В наплавке рамы выполнить фрезировку паза. Положение приточного клапана разметить по шаблону, а после чего вырезать паз с помощью электролобзика и ратфиля.
- На внешнею поверхность рамы установить внешнюю часть климатического клапана с козырьком. Фиксация детали происходит шурупами, уплотнение – герметиком.
- Собрать створку и установить ее на место – на петли рамы.
- Проверить положение отверстий в створке и наплаве рамы.
- Зафиксировать внутреннюю часть клапана на монтажную планку. В качестве крепежных частей использовать клипсы и защелки.
- Отрегулировать работу клапана.
Разглядим, как установить на пластиковое окно приточный клапан, не прибегая к перфорации:
Для монтажных работ приготовить:
- Обычная отвертка-крестовина;
- Канцелярский ножик;
- Маркер и линейка.
Открыть оконную створку и убрать часть уплотнителя, который герметизирует щель между створкой и рамой. Ветхая прокладка срезается ножиком с наплава рамы. На освободившееся место приклеить необыкновенную прокладку, которая поставляется в наборе с приточным клапаном.
Броский установка клапана:
- В пазы от уплотнителя установить три заглушки «юбкой» вниз;
- Зафиксировать клапан на наплыве створки – устройство крепится сверху по направлению кронштейнами к окну;
- Закрепить клапан шурупами, пропущенными через крепления;
- В паз между кронштейнами установить уплотнитель.
- В данном случае щель между уплотнителем и клапаном на раме работает как канал вентиляции.
Свойства систем дополнительной вентиляции
Недостаток свежего воздуха наиболее ощутим для детей, пожилых людей, а также индивидуумов любого возраста с ослабленным здоровьем. Те же, кто пребывает в хорошей физической форме, каких-либо изменений в состоянии здоровья могут и не почувствовать.
Однако, и для них отсутствие качественной вентиляции не останется незамеченным – по оседающему на стеклянных и металлических деталях конденсату, по влажной одежде и по вездесущему неприятному запаху.
Одна проблема тянет за собой другую: в обстановке повышенной влажности махровым цветом распускается плесень и другие грибки, превращающие строительные конструкции в труху и, что гораздо более опасно, отравляющие воздух своими ядовитыми спорами.
Как мы пытаемся исправить ситуацию? Да просто открываем окно или форточку.
И получаем вместе с порцией свежего воздуха облако уличной пыли, шум, а зимой квартира еще и превращается в холодильник на некоторое время.
Режим «проветривание», предусмотренный в металлопластиковых окнах, лишь немного сглаживает температурный перепад – только и всего. Другие недостатки остаются, да и регулировать приток воздуха в этом случае нет никакой возможности.
Нужно, чтобы свежий воздух поступал понемногу и постоянно и при этом мы могли бы полностью контролировать этот процесс. Ну и подогрев, конечно, весьма желателен, а также очистка и шумоизоляция.
Все эти блага можно получить путем установки всего одного простейшего устройства – приточного клапана.
Конструкции и разновидности устройств
Устройство вентиляционных клапанов зависит от его разновидности, но принцип работы одинаковый. Система состоит со следующих частей:
Внешняя часть забора воздуха. Монтируется за окном, служит для подачи воздушной массы в канал
Важно, чтобы воздухозаборник имел козырек предотвращающий попадание в устройство осадков (снега или дождя). Вентиляционный канал
Может проходить сквозь створку (при установке с фрезерованием рамы), или же монтируется с удалением части резинового уплотнителя со створки. Внутренний клапан
Основная «рабочая» часть устройства, имеет в своей конструкции форсунки для подачи воздуха, иногда фильтр, и систему регулирования интенсивности вентилирования.
При правильно проведенном монтаже устройства, и условиях необходимых для работоспособности клапанов, он будет полноценно функционировать за счет такой простой конструкции.
Кроме конструкции, нужно знать виды устройств, чтобы подобрать для конкретного помещения, наиболее оптимальную систему.
Разновидности приточных клапанов
Устройства воздушного обмена для пластиковых окон, можно классифицировать следующим образом.
- По типу материала изготовления:
- Из ПВХ.
- Древесины.
- Металла.
- По системе управления функционалом:
- С автоматикой. Имеют датчики, позволяющие самостоятельно устройству определять интенсивность и продолжительность работы.
- Ручной контроль. Более простые устройства, у которых необходимо вручную открывать и закрывать вентиляционный канал.
- По способам подачи воздушных масс:

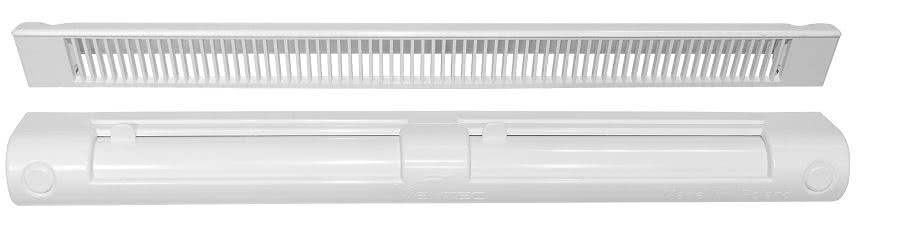

- Фальцевый приточный клапан, один из простых вариантов устройства. Воздух подается через небольшую прорезь в притворе. Подходят для небольших помещений, так как объемы воздухообмена незначительные. Плюс системы в возможности установки без демонтажа окна.
- Щелевой клапан. Классическая схема с вырезом в раме шириной 16 мм, который с улицы прикрыт воздухозаборником, а внутри впускная система с управлением функционалом. Монтаж возможен без предварительного снятия окна. Высокая пропускная способность устройства обеспечит воздушный обмен на значительной площади.
- Накладной приточный клапан. Как правило, устанавливаются вместе с окном. Отдельно сделать установку, на уже смонтированную раму невозможно. Высокая работоспособность позволяет обеспечить вентиляцию значительных по площади помещений. Обычно их монтируют в складских и коммерческих постройках.
Также не стоит отбрасывать устройство вентиляции, имеющее вид поворотной рукоятки. Этот клапан вмонтирован в ручку для отпирания/запирания створки. Его плюс в простой установке, а также в том, что он не портит внешний вид окна. Клапан подходит для небольших комнат в квартире или доме.
Выбор требуемой системы происходит с учетом таких факторов:
- Площадь и назначение помещения (температуры и влажности)
- Тип и размер окон.
- Конструкция клапана, и способ его установки.
Главная особенность устройства заключается в возможности установки на окно своими руками, даже если они уже смонтированные и эксплуатируемые. Выполнить монтаж можно соблюдая следующие рекомендации.
Подготовка к установке
Перед установкой приточного клапана на пластиковые окна необходимо провести некоторые подготовительные мероприятия, чтобы гарантировать качественную и безопасную установку.
Изучите инструкцию – перед началом установки важно внимательно прочитать руководство по установке, которое обычно идет в комплекте с приточным клапаном. В нем содержатся все необходимые шаги и рекомендации.
Проверьте целостность окон – перед установкой проверьте состояние окон и убедитесь, что они не имеют видимых дефектов или повреждений
Также обратите внимание на герметичность оконных рам, чтобы избежать протекания.
Очистите поверхность окон – перед установкой приточного клапана необходимо хорошо очистить поверхность окон от пыли, грязи и жира
Используйте мягкую тряпку или губку, смоченную в моющем средстве, чтобы удалить все загрязнения.
Подготовьте необходимые инструменты – перед началом установки убедитесь, что у вас есть все необходимые инструменты
Обычно для установки приточного клапана потребуются отвертка, дрель, рулетка, карандаш, пилка и ножовка.
Определите место установки – определите на окнах место, где будет установлен приточный клапан. Выбирайте такое место, чтобы он не мешал открыванию и закрыванию окна, а также обеспечивал оптимальное циркулирование воздуха.
Правильная подготовка к установке приточного клапана на пластиковые окна поможет обеспечить его долговечность и эффективную работу. После завершения подготовительных процедур можно переходить к следующему этапу – непосредственной установке приточного клапана.
Выбор места установки
Перед установкой приточного клапана на пластиковые окна необходимо правильно выбрать место для его размещения. Обычно для установки приточного клапана выбирают верхний угол окна, так как это позволяет достичь наилучшей эффективности работы.
Важно учесть такие факторы, как удаленность от нагревательных приборов, наличие препятствий перед окном и свободный доступ воздуха снаружи. При выборе места установки обязательно учитывайте, что клапан должен быть установлен на разворотной части окна
Кроме того, желательно выбирать расстояние от верхнего края окна не менее 10 см.
Также при выборе места установки следует учесть внешний вид окна и интерьер помещения. Приточный клапан должен быть установлен таким образом, чтобы он органично вписывался в общий вид окна и не нарушал единый стиль помещения.
Если у вас есть несколько окон в комнате, рекомендуется устанавливать приточные клапаны на каждое окно, чтобы обеспечить более равномерную циркуляцию воздуха в помещении.
Выбрав подходящее место для установки приточного клапана, можно переходить к его непосредственной установке на пластиковое окно.
Подготовка инструментов и материалов
Перед установкой приточного клапана на пластиковые окна необходимо подготовить все необходимые инструменты и материалы для работы. Вот список необходимых предметов:
- Приточный клапан
- Отвертка
- Нож
- Зубило
- Уровень
- Клей для пластиковых деталей
- Клеевая лента
- Уплотнительная лента
- Штукатурный нож
- Шпатель
- Силиконовая герметизирующая масса
- Маркер или карандаш
- Линейка
Проверьте наличие всех перечисленных инструментов и материалов, чтобы быть готовыми к установке приточного клапана на пластиковые окна. Обеспечьте безопасность и комфорт при работе с инструментами и материалами и следуйте указаниям производителя по их использованию.
Разновидности
Различают три вида клапанов вентиляции:
Фальцевые
Это наиболее простой и экономный вариант.
Приток свежего воздуха осуществляется за счет прорезов небольшого размера в притворе. Такой вид практически сохраняет звукоизоляцию, но имеет совсем небольшую пропускную способность, из-за чего проветривание будет неполноценным.
Для установки не требуется производить демонтаж пластиковых окон. Клапаны такого типа монтируются в уже установленные конструкции, что и является их главным преимуществом.
Щелевые
Этот вид имеет большую пропускную способность.
Вентиляция происходит за счет щели, которая в высоту составляет 12–16 мм, а в ширину 170–400 мм. Снаружи отверстие прикрыто пропускным блоком, который предотвращает попадание пыли и насекомых.
Также монтируется в установленные пластиковые рамы, но более эффективен в сравнении с фальцевым типом.
Накладные
Осуществляют наилучшую вентиляцию, однако, имеют некоторые недостатки.
Во-первых, их нельзя установить в готовую пластиковую конструкцию, так как необходимо заранее приготовить место на раме для него. Во-вторых, обладают слабой звуко- и теплоизоляцией.
Такой вид лучше использовать в производственных цехах.
Уход
Чистка выполняется каждые полгода. Внутренности достаточно пропылесосить, поверхность протереть влажной тряпкой. Разбирать не рекомендуется, как и мочить, использовать для мытья химические средства.
Во время ремонта в комнате устройство защищают от пыли и мусора, для этого его заклеивают строительным скотчем.
На зиму клапан теплоизолируют, следят, чтобы он не перекрывался полностью
Если прибор с воздушным фильтром, его при необходимости меняют, летом замену выполняют чаще.
Важно соблюдать все рекомендации производителя, указанные в инструкции, не перекрывать поток воздуха посторонними предметами, вовремя его чистить.
пластиковое окно
Наиболее популярные конструкции
Клапаны вентиляции окон Aereco
Французская разработка компании Aereco нашла в России широкое применение. Клапан приточной вентиляции оснащен возможностью регулирования посредством датчика, состоящего из нескольких полиамидных пластинок, при расширении приводящих в движение открывающий механизм. Монтаж может производиться как в пазы, прорезанные в оконном блоке, так и на стенку помещения.
Особенностью клапанов Аэрэко является удаление датчика влажности от клапана, которое обеспечивает реальное отражение параметров воздуха в помещении. К преимуществам можно отнести отсутствие потребности в любых видах энергии, прокладки воздуховодов и бесшумность действия. Линейка клапанов вентиляции пластиковых окон Aereco насчитывает несколько модификаций, отличающихся по степени регулирования и шумовому исполнению.

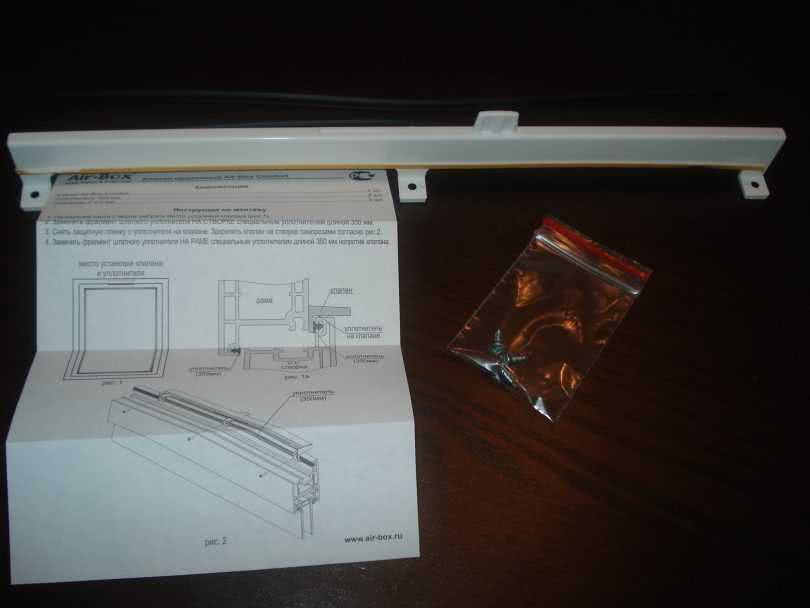

Системы оконного проветривания Air-Box
Российская компания Мабитек решила не отставать от зарубежных коллег и разработала поистине универсальные клапаны проветривания окон Air-Box, установка которых возможна на оконных блоках любой конструкции. Несомненным его достоинством является возможность установки в фальце оконного блока, которая делает клапан незаметным.
Стандартный вариант исполнения (Air-Box Standart) предполагает монтаж двух частей клапана: нижнего наружного, забирающего воздух с улицы, и верхнего, подающего поток свежего воздуха в помещение. Принцип действия клапана основывается на создании разряжения в помещении при закрытых окнах и работающей вентиляции, под действием которого осуществляется открытие лепестков клапана и создание постоянного воздухообмена около 6 м3/час.
Эта марка также выпускает ряд шумозащитных клапанов, маркируемых серией Comfort. Они отличаются возможностью выбора варианта монтажа. Обычная установка предполагает фрезеровку оконного профиля, в то время как безфрезерную можно выполнить самостоятельно с помощью снятия уплотнителя, при этом понадобится всего 10-15 минут времени. Для данных клапанов предполагается ручное регулирование. Модификация Comfort S разработана специально для глухих оконных конструкций и предполагает сквозное сверление оконного блока, поэтому возможно прямое продувание.
Все клапаны Air-Box выходят в лидеры по причине их разумной стоимости, эффективной работы, сравнительно небольших габаритов и простой технологией установки.
Плюсы и минусы
На основании мнений людей, установивших вентклапан, выделены недостатки
- Большинство моделей не имеют фильтрующих элементов, из-за этого в комнату проникают пыль, неприятные запахи.
- Пропускают холод зимой.
- Бюджетные марки обмерзают при сильном морозе.
- Недорогие модели не обеспечивают полноценную регулировку микроклимата, поэтому требуется регулировка заслонки вручную каждый раз, когда меняется погода. Это неудобно, так как клапан находится в верхней части окна.
Список недостатков компенсируется заслуженными преимуществами такими, как
- простота и надёжность вентклапана на окнах из ПВХ, возможность установить их самостоятельно;
- борется с лишней влагой, которая образуется в месте сопряжения двух разных температур;
- незаметность;
- доступная цена;
- направление потока воздуха вверх;
- не создаёт сквозняков по сравнению с микро- или полным проветриванием;
- непрерывная аэрация;
- снижается вероятность образования конденсата;
- не влияет на тепло- или звукоизоляцию.
Как установить приточный клапан на пластиковое окно самостоятельно
Покупая устройство, к нему, как правило, идет дополнительная инструкция с пошаговыми действиями, как установить вентиляционный клапан. Также в набор входят все необходимые детали, крепежи. Именно поэтому прикрепить приточный клапан, без особых усилий, можно быстро и качественно своими руками, тем самым сэкономив бюджет.
Прежде всего, нужно запастись линейкой, ножом, подходящим клапаном и шуруповертом, или обычной отверткой.
Как говорилось выше, прикрепляем на откидную створку окна, располагаемую в верхней части, предварительно разметив территорию для устройства. Подальше действия, зависят от особенностей и типа окна.
Существуют пластиковые окна уже с вырезанным отверстием, в котором установлен утеплитель, именно вместо него необходимо установить приточный клапан.
Если нужной щели не имеется, то его нужно сделать
Выполнять этот процесс надо предельно осторожно и аккуратно, чтобы в результате получилось отверстие нужного размера. В любом случае, необходимо соблюдать инструкцию к приточному клапану и все получиться. Установить приточный клапан на пластиковые окна
Установить приточный клапан на пластиковые окна
Устройство системы вентиляции в доме или квартире – необходимое условие для комфортного проживания людей. Но не всегда об этом задумываются.
Иногда в квартире или любом другом помещении вентиляция отсутствует вовсе. Это связано с тем, что в последнее время большую популярность получили герметичные окна и двери из пластикового профиля и стеклопакетов. Они в закрытом положении практически не пропускают воздух.
Как исправить положение быстро и без лишних затрат? Один из недорогих и простых способов – нужно установить приточный клапан на пластиковые окна своими руками. Это проще чем применить стеновой клапан.
Для чего вообще необходима установка клапана на окна ПВХ?
Как уже говорилось, такие окна практически не пропускают воздух с улицы. Если в старых деревянных системах циркуляция свежего воздуха происходила через неплотности в рамах, то в вакуумных стеклопакетах такое возможно только лишь при их неисправности.
Оконные клапана притока воздуха на ПВХ окна предназначены для того, чтобы организовать минимальный воздухообмен помещении. Они хоть и не является полноценной заменой вентиляции, но, при правильном подборе и монтаже, способны подать необходимое нормативное количество воздуха для дыхания человека и работы устройств.
Клапан приточный на окна ПВХ является элементом приточно-вытяжной системы квартиры или дома, вытяжная часть которой устраивается через вытяжные шахты в стенах и вентиляторы в ванных и туалетах
Как правильно установить устройство и настроить? В первую очередь важно его правильно рассчитать и подобрать нужную модель
Рейтинг лучших моделей для обеспечения качественной вентиляции
10КП Эра D100
Экономный вариант российского производителя. Конструкция легко устанавливается на окно, при этом используется минимальный набор инструментов. В комплекте присутствует качественный фильтр и шумоизолирующий элемент. Конструкция клапана позволяет осуществлять контроль интенсивности притока воздуха.
Средняя стоимость – 780 рублей.
10КП Эра D100
Достоинства:
- Эффективность;
- Не образует конденсата;
- Фильтр предотвращает проникновение пыли и насекомых;
- Удобный монтаж;
- Простая регулировка;
- Качественный воздухообмен.
Недостатки:
ДомВент Norvind City
Устройство с внутристенным монтажом, которое поможет организовать правильную вентиляцию помещения. Производительность – 30 м3/час. Для установки не потребуется сверление стены. Крепление осуществляется к нижней части подоконника, после чего запенивается для обеспечения лучшей герметизации. Используемый фильтр – G3. Рекомендуемая температура эксплуатации -40…+80 градусов. Масса прибора составляет 1250 грамм. Производитель распространяет гарантию на продукт в 5 лет.
ДомВент Norvind City
Достоинства:
- Качественный фильтр;
- Не ухудшает звукоизоляционные свойства;
- Нет потери тепла;
- Хорошая производительность;
- Установка без сверления.
Недостатки:
Ventec VT 601
Отличный бюджетный вариант польского производителя, который прослужит свыше 7 лет. Производительность конструкции – 25 м3 в час. Рекомендуется использовать клапан в местах с небольшим шумом. Особенность изделия – после притока воздух направляется в потолок, что исключает возникновение сквозняка. На козырьке устанавливается специальная сетка, которая предотвращает проникновение насекомых.
Средняя стоимость – 670 рублей.
Ventec VT 601
Достоинства:
- Низкая цена;
- Стабильный приток воздуха;
- Универсальная длина клапана;
- Сетка на козырьке;
- Три створки регулирования;
- Поступающий воздух не создает сквозняк.
Недостатки:
Пример монтажа проветривателя с перфорацией
Процесс установки проветривателя будет меняться согласно его конструктивным особенностям. Зачастую может потребоваться фрезеровка рамы, однако иногда в этом необходимости.
Проведение подготовительных работ
Перфорированный клапан рекомендуется монтировать вверху окна. Планируя врезку приспособления, рекомендуется учитывать такие нюансы:
- установка пройдет быстрее и легче, если створку изначально открыть;
- лучше осуществлять монтаж летом – тогда непогода не сможет помешать работе;
- делая отверстия для щелевого проветривания, необходимо действовать аккуратно, чтобы не повредить уплотнительные приспособления на окне.
Список необходимых инструментов
Чтобы установить приточник на раму самостоятельно, важно подготовить список инструментов. Фрезеровка не обходится без электрической дрели
К ней необходимо подобрать сверла правильного диаметра, например, 5 и 10 мм. Также пригодится:
- Мелкозернистый напильник.
- Электрический лобзик.
- Подготовленный шаблон – его можно изготовить самостоятельно, из картонки или металла.
- Силиконовый герметик – пригодится для заполнения щелей после монтажа.
Шаблон для разметки также можно изготовить из оргалита – небольшой отрезок материала просверливают в нескольких местах на одинаковом расстоянии. Затем такой шаблон можно приложить к оконной раме и сделать пометки, где будут проходить вентиляционные отверстия.
Поэтапный ход установки и крепления
При установке вытяжного клапана стоит соблюдать последовательность работ, тогда вероятность ошибки будет сведена к нулю. Весь алгоритм выполнения работ:
- Разметка. На вертикальный выступ надень заготовленный шаблон и отметь место врезки будущего приточного клапана.
- Фрезеровка. Крупным сверлом сделай несколько отверстий по прямой линии, ножом сделай прорезы или используй электрический лобзик. То же самое сделай на наплаве рамы.
- Монтаж планки и клапана. На тыльную сторону планки нанеси герметик и приложи к створке. Чтобы укрепить конструкцию, дополнительно воспользуйся саморезами.
- Установка козырька. С наружной стороны окна зафиксируй защитный козырек, закрепи его саморезами.
- Конечный этап. На данном этапе установи створку окна на место, закрепи всю фурнитуру обратно.
Чтобы проверить, как функционирует приточный клапан, необходимо установить режим проветривания – свежий воздух будет забираться снаружи, а изнутри выходить на улицу.

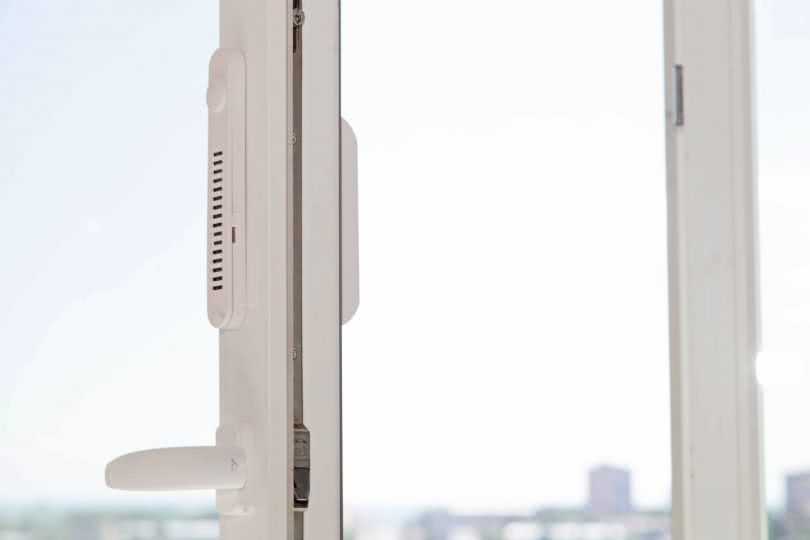

Интересное решение: клапан-ручка
Для тех, кто не хочет портить дизайн окна, конструкторы предложили идеальное решение. Это вентиляционный клапан-ручка для пластиковых окон. Плюсы существенные:
— устройство призвано обеспечивать естественный воздушный поток, что особенно важно в межсезонье и холодное время года;
— клапан в сочетании с системой вытяжки восстанавливает микроклимат помещения, избавляя от лишней влаги;
— клапан-ручка для стеклопакетов — конструкция прямоточная, поэтому поток холодного воздуха, попадая в комнату, не создает конденсат, что позволяет окну при низких температурах не промерзать;
В клапан вмонтирован воздушный фильтр, который препятствует проникновению пыли в жилое помещение. Его нужно заменять каждые полгода.
