Знаки электробезопасности, плакаты применяемые в электроустановках

Виды обозначений опасных мест

Различают несколько типов плакатов безопасности в электроустановках:

Запрещающие таблички оповещают, что нельзя выполнять какое-то действие или включать электричество, когда проводятся работы, не передвигаться по территории без специальных защитных средств, в целях предотвратить ошибку при подаче тока на рабочее место.
Предупреждающие плакаты говорят об опасности нахождения или приближения к токоведущим деталям, к подключенным проводам, к аппаратам, находящимся под высоким напряжением.
Предписывающие таблички дают разрешение выполнять операцию, используя данное место или аппарат, подходить к элементам, которые уже обесточены, рекомендуют выполнять какие-то требования.
Указывающие плакаты показывают сотрудникам размещение на производстве различных устройств, направление движения к интересующим объектам.

( 1 оценка, среднее 4 из 5 )

Примеры в картинках с пояснениями

Расшифровка сигнальных объектов выглядит следующим образом:

Запрещающие:
На них отражены угрожающие жизни и здоровью факторы. В них входят, например зажатие. Сотрудники, не соблюдающие эти указанная, рискуют получить дисциплинарное взыскание либо быть уволенными за грубое нарушение.
Указательные:
Помогают персоналу ориентироваться внутри предприятия. Особенно полезны для новичков или студентов и работников других организаций.
Предупреждающие:
Служат указанием особо опасных факторов, которые могут возникнуть во время выполнения должностных обязанностей сотрудника. Также значат, что работать здесь небезопасно.
Предписывающие:
Самые распространенные информационные таблички, которые содержат сведения об использовании оборудования и защитной одежды в определенной области.

Предупреждающие плакаты и знаки

Данные средства безопасности разработаны ГОСТом и имеют свою нумерацию, указанную в приложении:

5. Треугольный желтый знак с зигзагообразной стрелкой по направлению вниз. Имеет чёрную рамку.
6. Монохромный знак со стрелкой. Наносится несмывающейся краской на различные ограждения, столбы, бетонные плиты и пр.
7. Плакат, предупреждающий об опасном приближении к электроустановке. Имеет стандартные размеры 300*150 мм. Выполняется яркой красной рамкой и стрелочкой, направленной вниз, а также чёрными буквами на белом фоне. Может устанавливаться на временные ограждения, проходы, а также в других местах, доступ к которым опасен поражением током.
8. Плакат, предупреждающий о проведении испытаний и проверки электрического оборудования/установок.
9. Предупреждает персонал об угрозе для жизни при подъеме к высотной зоне. Например, когда близлежащая конструкция находится под высоким напряжением.

Виды плакатов по назначению

Данные средства классифицируются в зависимости от функционального назначения на следующие виды:

Запрещающего действия, данная группа накладывает запрет на использование коммутационного оборудования, чтобы не допустить его включение при проведении ремонтных и регламентных работ в зоне ответственности.
Предупреждающего действия, предписывается устанавливать в местах, где имеется опасность случайного прикосновения к токоведущим частям электроустановки, либо об опасности приближения к таковым. Помимо этого в данную категорию входит средство, информирующее о запрете вхождения в зону электрополя без соответствующих защитных спецсредств.
Предписывающего характера. Назначение данных средств — указать обслуживающему или ремонтному персоналу на специально подготовленное место, отвечающее нормам безопасности.
Указывающего назначения. На текущий момент ГОСТом предусмотрен всего одно средство для данной группы, информирующее о наложении переносного заземления.

Давайте рассмотрим, какие средства входят в ту или иную группу, условия их применения, принятый формат, а также допустимую цветовую раскраску. Очередность будем соблюдать такую же, как принята в ГОСТ 12.4.026 2015 (приложение 9).

Запрещающие

Данная категория включает в себя четыре вида:

Запрещающий включение коммутационных аппаратов, обеспечивающих питание электроустановок.

Исполнение выполнено в двух форматах 100,0 х 50,0 мм и 200,0 х 100,0 мм. Надпись производится красными литерами по белому фону. Обрамляется надпись рамкой того же цвета, что и литеры. Окантовка имеет ширину 1,25 мм, выполнена в белом цвете.

Правилами электробезопасности допускается использовать данные средства безопасности в независимости от класса напряжения электроустройств. Установка предписывается в местах, где осуществляется управление коммутационными аппаратами, обеспечивающих отключение подачи питания. Если схема сети электроустройства не предполагает наличия таких коммутаторов, плакат устанавливается на снятые предохранители.

Запрет на включение ЛЭП.

Размеры остаются стандартными (200,0х100,0 и 50,0х100,0). Что касается надписи, то она исполняется инверсно предыдущему варианту, то есть, белыми литерами. Соответственно, меняются цвета окантовки и рамки, но их размеры остаются прежними.

Назначение такое же, как и предыдущего плаката, с поправкой на кабельные и воздушные линии.

Запрет на подачу рабочей среды в трубопровод, открытие баллонов и т.д.

Форм фактор и цветовое исполнение соответствует приведенному выше средству электробезопасности из пункта 1. Данное электрозащитное средство устанавливается на запорную арматуру в следующих случаях:

Когда необходимо запретить использование запорной арматуры пневматических приводов коммутационных аппаратов. В качестве примера таких устройств можно привести высоковольтные выключатели.
Если требуется не допустить подачу рабочей среды в трубопроводы, чтобы исключить возникновение аварийной ситуации и обеспечить безопасность ремонтной бригады.

Запрет на проведение повторной активации режима включения ЛЭП, после того, как она была отключена. Данный вопрос необходимо предварительно согласовывать с лицом, отвечающим за безопасность.

Обзор запрещающих знаков по электробезопасности

Для исключения непреднамеренной подачи тока на отключенное оборудование во время ремонтных и профилактических мероприятий применяются переносные таблички с яркими буквами на белоснежном фоне:

«Не включать повторно! Работа под напряжением!». Вывешивается на устройство, отвечающее за включение напряжения после его непосредственного отключения. Нельзя снимать табличку и что-либо делать без разрешения руководителя ремонтных работ.

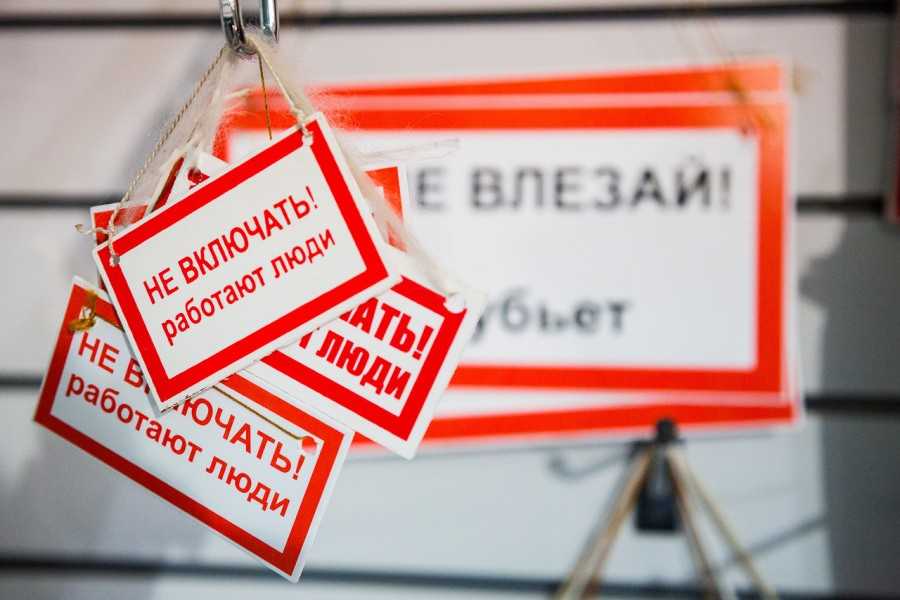

«Работают люди! Не включать!». Мобильная табличка. Помещается на кнопки управления, рубильники, выключатели во избежание подачи напряжения во время ремонтных и профилактических мероприятий.
«Не включать! Работа на линии!». Также запрещает подачу напряжения на отключенный кабель. Развешивается на устройствах подачи напряжения непосредственно на отключенную линию электропередачи.
«Не открывать! Работают люди!». Помещается на различные кислородные, водородные баллоны, трубопроводы, открытие которых может нанести вред.

Указательные плакаты

Типичным представителем этой группы является знак «ЗАЗЕМЛЕНО». Он указывает на заземление определенного участка электроустановки и запрещение подачи на него электрического тока.

Местом его расположения обычно служит привод коммутационной аппаратуры. Если одновременно используют запрещающий и указательный плакаты, то последний должен вывешиваться сверху. Размеры по ГОСТу 100х200 или 50х100 мм, с соответствующей шириной каймы белого цвета 13 и 5 мм. Для надписи используются белые буквы, расположенные на синем фоне.

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Цветовая маркировка проводов в электрике — советы, примеры, схемы

Цвета проводов в электрике: типовая маркировка + разбор нюансов

Знак заземления

Принцип работы и схема генератора переменного тока

Инструкции стиральных машин Atlant, руководства по использованию

Для чего нужны плакаты и знаки электробезопасности

Броские цветные картинки и изображения с пояснительными символами называются знаками/плакатами безопасности. Их задача – предупреждать о потенциальной опасности электрического оборудования. Некоторые из них напрямую запрещают выполнение определенных действий, другие дают информацию, третьи призывают к каким-либо действиям.

Рабочий персонал электроустановок всегда должен быть обеспечен средствами защиты и подобными плакатами, что создает максимально безопасные условия труда. Выездные бригады имеют при себе переносные знаки. Их изготавливают согласно ГОСТу без маркировок и нумерации.

Разница между знаками и плакатами

Основное отличие плакатов по электробезопасности от знаков заключается в назначении.

Знаки информируют окружающих о постоянных факторах, например, предупреждают персонал о случайном прикосновении к токоведущим конструкциям. Для их расположения используют специально отведенные места.

Плакаты вывешивают по назначению, в удалённом от опасности месте. Они содержат короткие пояснительные надписи и предупреждают рабочий персонал о возможной опасности. Либо разрешают проведение работ в конкретной зоне.

Порядок установки

При подготовке к работе на месте со снятием напряжения в строго определенном порядке специалисты электроустановок выполняют следующие действия:

отключают питание и принимают меры по предотвращению его подключения в случайном порядке;
устанавливают запрещающий знак/плакат на приводах ручных и дистанционных ключей;
проверяют отсутствие напряжения в токоведущих узлах, которые подлежат заземлению для защиты рабочего персонала и прохожих людей от поражения электрическим током;
накладывают заземление, и вывешивают указательные таблички с соответствующей надписью «Заземлено»;
при необходимости ограждают места возможного проникновения посторонних людей в опасные для жизни зоны;
вывешивают предупреждающие и заземляющие плакаты на оставшиеся токоведущие области, по-прежнему оставшиеся под высоким напряжением.

В зависимости от места установки, материалов изготовления, размеров знаки и плакаты должны соответствовать стандартным требованиям.

Требования

Наклейка на металлическом электрощите

Знаки электробезопасности производятся из металла или диэлектрических материалов. Их можно прорисовывать краской либо покрывать плёнкой с готовым изображением. В первом случае за основу берут металл.

Если необходимо оставить табличку или знак на поверхности из камня, бетона, дерева, установка изделия, покрытого плёнкой, нецелесообразна, требуемую надпись наносят краской с помощью трафарета. Если это металл, здесь может использоваться клейкая плёнка.

Плакаты и знаки бывают переносными либо стационарными. Переносные средства безопасности устанавливают в разное время и убирают по окончании работ. Стационарные таблички ставят либо рисуют на ограждениях.

Габариты информационных средств передачи могут быть увеличены или уменьшены в соответствии к размерам, прописанным в ГОСТе. Например, кратно двум к одному, четырём к одному. Плакаты старого образца разрешается заменять аналогами по истечении срока годности или по мере изнашивания.

Классификация по назначению

В зависимости от назначения плакаты и знаки классифицируют на несколько больших групп:

Запрещающие. Накладывают строгий запрет на эксплуатацию коммутационного оборудования, чтобы не допустить случайного подключения напряжения во время проведения ремонтных или монтажных работ.
Предупреждающие. Устанавливаются в местах повышенной опасности, например, о запрете приближения к зоне электрополя без средств защиты.
Предписывающие. Задача данных плакатов/знаков – указать персоналу, где находится подготовленная зона, отвечающая всем нормам безопасности.
Указывающие. Это средства, которые сообщают о наложении переносного заземления.

Предписывающие плакаты

Информационные доски используются для обозначения рабочих зон в пределах установки и безопасных маршрутов к ним.

“РАБОТАЮ ЗДЕСЬ” — указывает место работы.

Размер нормативного плаката составляет 100X100 или 250X250 мм. Он выполнен в виде белого квадрата со стороной 80 или 200 мм на синем фоне. Надпись написана черными буквами внутри квадрата. Плакат можно переносить.

“ИДИТЕ ЗДЕСЬ” — Также используется как предписывающий плакат для работ на высоте, он указывает безопасный способ добраться до рабочей площадки.

Размеры плаката — 100×100 или 250×250 мм. Как и плакат “Работайте здесь”, он оформлен в виде белого квадрата размером 80 или 200 мм на синем фоне. Текст написан черными буквами внутри квадрата.

Указательные и предписывающие знаки электробезопасности

Когда нужно сообщить о конкретном месте, где можно проводить работы, о состоянии электроустановки, используют такого рода знаки:

«Работать здесь!». Непосредственное указание, где рекомендуется находиться в процессе выполнения каких-либо работ.
«Заземлено». Характеристика состояния оборудования. Знак электробезопасности поясняет, что электроустановка – заземлена.
«Подключено». Сообщение о том, что на контакты ввода подается электрический ток. И влезать без отключения, ремонтировать нельзя!
«Токоведущие части». Сообщение о конкретных элементах электроустановки, которые находятся под напряжением.
«Вращающиеся механизмы». Такие знаки используются для обозначения опасной зоны вращения стационарных станков – фрезерных, токарных, шлифовальных.
«Высокое напряжение. Не открывать!». Этот знак можно отнести к предупреждающим. Но он также несет в себе указание на то, что нельзя делать, предписывает определенные рамки поведения, выходить за которые категорически нельзя.
«Линия находится под напряжением». Характеризуется состояние ЛЭП в данный момент.
«Влезать здесь!». Указатель, куда нужно подыматься, чтобы добраться до своего рабочего места.
«Подыматься здесь!». Как и предыдущий знак, направляет по безопасному маршруту.
«Идти сюда!». Знак указывает направление движения, которому нужно следовать в процессе перемещения по опасной территории.

Размеры таблички для знака– 100х100 или 80х200. Обычно это надпись черного цвета внутри прямоугольника на белом фоне.

Таким образом, понимая, о чем говорит нам попавшаяся на глаза табличка, можно сохранить себе жизнь и здоровье, не влезть туда, куда не надо. Электричество – невидимо, тем не менее имеет такую же опасность как землетрясение, наводнение, сильные порывы ветра

И нужно всегда соблюдать осторожность при взаимодействии с ним.

Плакаты предупреждающего типа

Основная задача таких информационных табличек – это уведомление персонала о приближении на небезопасное расстояние к частям оборудования, которые находятся под высоким напряжением.

«Стой! Напряжение» — используется на установках с U свыше 1 тысячи Вольт. Знак уведомляет о нахождении в непосредственной близости к частям электроустановки, находящимся под напряжением.

«Не влезай! Убьет» — этот знак информирует об опасности приближения к токоведущим частям при подъеме на конструкцию

«Испытание! Опасно для жизни» — этот знак монтируется на заграждения рабочих мест при проведении высоковольтных испытаний и предупреждает об опасности поражения электрическим током.

«Осторожно! Электрическое напряжение» — используется на электроустановках любых подстанций и электрических станций. Он предупреждает об опасности приближения к токопроводящим частям установки

Указывающие

В эту категории знаков безопасности входит всего лишь один плакат, с надписью «заземлено». Он указывает на то, что данное электрооборудование подключено к заземляющему проводнику и подавать на него питание от систем электроснабжения категорически запрещено.

Мы рассмотрели практически все плакаты, таблички и надписи, которые используются для обеспечения безопасности человека при проведении различных работ с электроустановками. Ниже мы предоставим информацию, об особенностях изготовления и применения этих изделий, обеспечивающих защиту людей от поражения электрическим током.

Советы по выбору и размещению

Указания, в каких ситуациях применяются знаки и плакаты в электроустановках, содержатся в инструкции по применению средств защиты СО 153-34.03.603-2003. Запрещающие таблички, указывающие на запрет операций с коммутационными элементами, вывешиваются на рукоятки приводов соответствующих аппаратов или на ключи и кнопки щитов дистанционного и местного управления. Если электроустановка до 1000 вольт не имеет собственных коммутирующих аппаратов, плакат «Не включать! Работают люди» надо вывесить около снятых предохранителей. Там же вывешивается указательный плакат «Заземлено». Табличку «не открывать! Работают люди» надо размещать на вентилях и задвижках воздухопроводов выключателей с пневмоприводом.

Предупреждающий знак «Осторожно! Электрическое напряжение» на желтом поле должен быть нанесен на внешней стороне наружных дверей помещений электроустановок, а также на опорах воздушных линий (из металла или дерева), если линия проходит через населенную местность. Если опоры выполнены из железобетона, на них должен быть нанесён монохромный предупреждающий знак черного цвета

Переносной плакат «Стой! Напряжение» располагают на временных ограждениях при выполнении ремонтных или наладочных работ для обозначения зон, куда запрещен доступ.

Если во время проведения наладочных работ выполняются высоковольтные испытания, то зону тестирования огораживают. На ограждении вывешивается плакат «Испытание. Опасно для жизни».

Предписывающий плакат «Работать здесь» размещают на месте проведения работ. На вертикальных сооружениях, по которым предусмотрен и разрешен подъем к рабочему месту, вывешивают табличку «Влезать здесь».

Стандарты и нормы, регулирующие создание и использование плакатов и знаков

Более подробно о размерах плакатов и знаков, о ширине кантов и каймы, можно узнать в инструкции по применению средств защиты СО 153-34.03.603-2003. Этот НПА содержит отсылки к ГОСТ Р 12.4.026, регламентирующему выбор цветов, соотношению площадей фона и символов на знаках, размеры символов и другую важную информацию.

Начинающий электротехнический персонал не всегда в полном объеме оценивает необходимость плакатов и знаков. Встречаются сомнения в их эффективности, и лишь с накоплением хотя бы небольшого опыта специалисты начинают понимать, что графические средства защиты не менее важны, чем, например, изолирующие. Все вместе они работают на повышение безопасности работы в электрических установках.

Требования к изготовлению

Изготовление вех знаков чётко регламентирует ГОСТ 12.4.026-2001.

Предупреждающие должны иметь треугольную форму с сигнальным жёлтым цветом. Этот же ГОСТ определяет основу для запрещающих знаков. Основным сигнальным цветом здесь является красный. Предписывающим предопределена круглая форма с синим сигнальным цветом.
Для изготовления знаков используются диэлектрические материалы. ГОСТ рекомендует применять негорючий пластик ПВХ толщиной от 2 до 4 мм с фотолюминесцентной или светоотражающей основой. Металл допускается использовать только для отдалённых от электроустановок табличек.
Разрешается распечатать знаки безопасности и пояснительные надписи на плёнке с самоклеящейся основой.
Допускается наносить маркировку и размещать стационарные электрические знаки безопасности краской с применением трафаретов. В темное время суток вся информация по электрической безопасности должна иметь подсветку.
Если знаки безопасности объёмные, то качество конструкции должно быть прочным, знак должен надёжно крепиться. Монтаж и демонтаж при техническом обслуживании, ремонте должен быть максимально прост.
Знаки безопасности в электроустановках, которые предполагается размещать за пределами зданий, должны иметь стойкость к различным атмосферным воздействиям: дождю, снегу, инею, пыли, туману и солнечным лучам.

К сведению! Знак Все размеры знаков рассчитаны с точки зрения читабельности и приведены в ГОСТ 12.4.026-2001.

Плакаты запрещающего типа

Исходя из названия данных плакатов, их основная цель – это запретить определенные действия с коммутационными установками, чтобы во время проведения мероприятий по обслуживанию электроустройств на них случайно не было подано питание.

«Работа под напряжением. Повторно не включать!» — никому не разрешено повторно включать выключатели ВЛ, после их автоматического отключения, без предварительного согласия с руководителем работ. Такой вид плакатов вывешивается на все ключи управления ВЛ, когда проводятся работы по ремонту оборудования под напряжением (U).

«Опасно! Электрическое поле! Без средств защиты проход запрещен» устанавливается на ОРУ с U свыше 330 кВ на высоте 1,8 метра на ограждениях участков с U, превышающим 15 кВ на метр. Он информирует о высокой вероятности опасного воздействия электрического поля на обслуживающий персонал и воспрещает их перемещение в рабочей зоне без средств индивидуальной защиты.

«Не включать. Работают люди» — это переносная табличка, используемый на электроустановках с U свыше 1 тысячи Вольт. Она устанавливается на все приводы, кнопки и ключи управления коммутационным оборудованием и означает, что подача питания на линию запрещена.

«Не включать! Работа на линии» — это переносная табличка, устанавливаемая на все приводы и ключи управления коммутационными аппаратами. Она запрещает подачу питания на линию.

Виды обозначений, используемых в электроустановках

Различные знаки и такие же плакаты, связанные с работами на электроустановках, должны быть на любом предприятии, где данные работы выполняются.

По известной квалификации все знаки и плакаты электробезопасности делятся на:

Запрещающие — налагают полное ограничение на опасные действия, которые могут навредить лицам, выполняющим работы в электроустановке.
Предписывающие — разрешают выполнение работ ремонтного и профилактического характера на определенной территории с обязательным соблюдением всех правил и норм электробезопасности.
Предупреждающие — содержат информацию об опасности поражения электрическим током на данной территории. Предназначены, как для безопасности персонала, так и для посторонних людей.
Указывающие — указывают на расположение оборудования и устройств, которые требуют соблюдения правил по электробезопасности.

Кроме того, плакаты делятся на переносные и стационарные. Первые могут передвигаться в зависимости от места проведения работ, а вторые используются в определенных местах, где опасность есть всегда или работы ведутся постоянно.

Учет таких средств защиты на предприятии ведет ответственное лицо, которое назначается по приказу руководителя и следит за сохранностью таких знаков безопасности, а также выдает их на руки при необходимости.

Основная функция знаков электробезопасности — предотвратить подачу напряжения на территорию работы сотрудника или для предотвращения несчастных случаев. Также все знаки помогут избежать опасности сторонним людям, которые будут информированы о наличии напряжения на данном участке.
