Сравнительный обзор систем вентиляции и кондиционирования воздуха

Преимущества и недостатки вентиляции и кондиционирования

Плюсы и минусы, а также основы эксплуатации систем вентиляции и кондиционирования определяются принципом их работы. Естественная вентиляция, как правило, ничего не стоит. Не нужно тратиться на закупку дорогих комплектующих, оплачивать счета за электроэнергию, ремонт и сервис. В этом — главный плюс. Минусы — в непостоянстве и зависимости от погоды за окном. Этот тип вентиляции работает безупречно при разнице внешней и внутренней температуры в 15°C и умеренном ветре. Если на улице слишком холодно и ветер порывистый, комната быстро выстывает. Если за окном слишком жарко, естественная вентиляция перестает работать.

1. Поскольку регулировать самотечную вентиляцию в зависимости от условий невозможно, она часто малоэффективна.
2. В случаях, когда температура наружного воздуха слишком высока, возникает обратная тяга.
3. Естественная вентиляция требует строительства воздуховодов, что увеличивает инвестиционные затраты.
4. Вентиляционные решетки могут располагаться только в стенах, прилегающих к вентканалам.
5. Стены, через которые проходят вентиляционные каналы, должны соответствовать определенным требованиям.

Преимущества механической вентиляции — в управляемости, регулируемой производительности и функциональности. При проектировании рассчитывается мощность устройства, которая оптимальна для конкретного помещения. Можно задать скорость работы вентилятора и установить фильтры, которые будут очищать воздух. Работа принудительной вентиляции не зависит от погоды и ограничена лишь характеристиками оборудования. Установка рекуператора сокращает затраты на отопление на 60-80% (целесообразно в холодном климате при большой разнице наружной и внутренней температур). Минусы: более высокие, в сравнении с естественной, затраты на проектирование, монтаж, обслуживание.

Преимуществом сплит-кондиционеров является тихая работа (компрессор находится снаружи). Благодаря разнообразию решений этот вид оборудования можно установить практически в любой интерьер — от офиса до выставочного зала. Варианты установки ограничены только указанной производителем длиной линий, соединяющих испаритель с конденсатором. Недостаток сплит-систем — отсутствие притока. Воздух забирается из помещения и возвращается в него же после охлаждения.

Модель кондиционера

Когда тип системы выбран, осталось определиться, какой именно кондиционер нужен для конкретного помещения. Специалисты дают следующие рекомендации:

1. Кондиционеры настенного и настенно-потолочного типа подходят для спален и гостиных. Их можно установить максимально близко к потолку, что позволяет экономить стеновое пространство. Длина трассы достигает 30 метров. Можно четко отрегулировать траекторию воздушного потока — от строго вертикального до строго горизонтального положения жалюзи, а теплый воздух при этом будет подаваться на пол. Внутри большинства кондиционеров установлены самоочищающиеся антибактериальные фильтры с апатитотитановым покрытием. Настенные кондиционеры бывают не только привычно белоснежными, но и бежевыми, а некоторые производители предлагают перламутровые модели. Отдельные кондиционеры и вовсе будут смотреться на стене как картина — дизайнеры позаботились о художественном выполнении корпуса. Кстати, нанести изображение на кондиционер можно и самому, достаточно снять корпус и раскрасить его в любой цвет.

Кондиционер настенного типа

Кондиционер потолочного типа

2. Кондиционеры напольного или колонного, напольно-потолочного и потолочного типа идеальны для просторных гостиных и столовых. Мощный агрегат почти незаметен: по необходимости он крепится на полу вплотную к стене или потолку. Напольно-потолочный кондиционер незаменим, когда нужен широкий и мощный воздушный поток, способный проникнуть в самые далекие уголки помещения. Длина трассы у некоторых моделей составляет почти 50 метров.

В потолочном варианте установки мощный вентилятор кондиционера создает широкий скоростной воздушный поток (до 1660 мм), который сначала плавно растекается по потолку, а потом медленно опускается вниз, заполняя равномерной прохладой все помещение, независимо от его метража и планировки. Такой вариант подходит для помещений большой площади, не имеющих подвесных потолков. Напольный вариант больше подходит для кондиционирования офисов.

Кондиционер колонного типа

3. Кондиционеры кассетного типа уместны для охлаждения помещений сложных форм: Г- или Т-образных, узких и длинных коридоров. Приборы крепятся к потолку или под него (в случае подвесных потолков). Такие блоки более компактны по сравнению с их настенными и напольными собратьями: размер лицевой панели некоторых моделей достигает 650×650 миллиметров. Подача воздуха идет в четырех направлениях, длина трассы около 20-25, а у некоторых моделей даже до 70 метров.

Кондиционер кассетного типа

4. Кондиционеры канального типа — для сложных, с точки зрения архитектуры, помещений, где много перепадов меж- потолочных и межстеновых пространств, переменная этажность, горизонтальное или вертикальное зонирование. Внутренний блок представляет собой компактный короб, который можно спрятать в узких межпотолочных и стеновых пространствах. Главная особенность такого типа приборов: охлажденный воздух можно подавать сразу в несколько помещений.

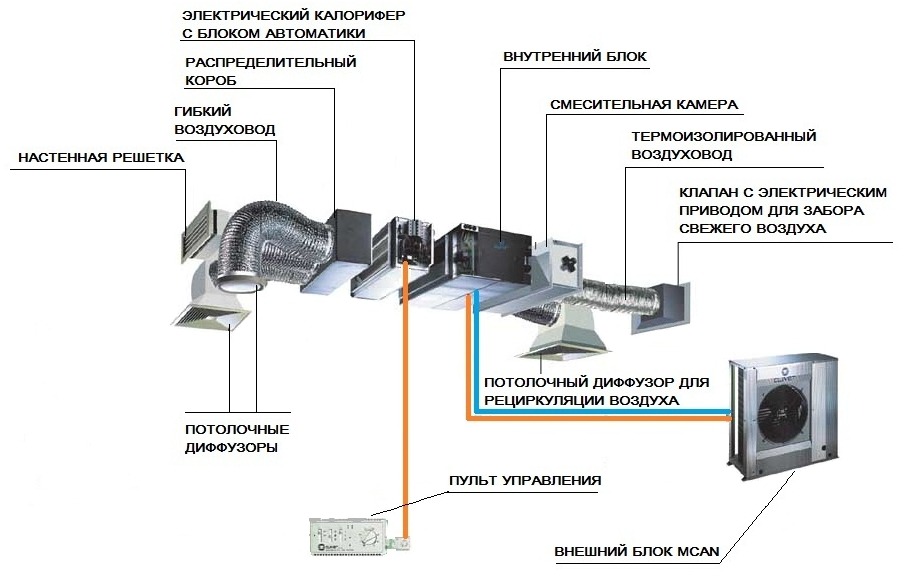

Система кондиционирования канального типа

Вентиляция производственных помещений

Вентиляция производственных помещений – это совокупность мероприятий и устройств, необходимых для обеспечения заданного качества воздушной среды в рабочих помещениях. Вентиляции принадлежит главенствующая роль в нормализации воздушной среды на рабо­чих местах и в производственных помещениях.

Виды вентиляции и типы вентиляционных установок

По способу перемещения воздуха вентиляция может быть:

По способу организации воздухообмена механическая вентиляция может быть:

Типы вентиляционных установок

1. Вытяжные (предназначенные для удаления воздуха) – местные и общие.
2. Приточные (осуществляют подачу воздуха) – местные (воздушные души, завесы, оазисы) и общие (рассеянный или сосредоточенный приток).

1. Естественная вентиляция – это вентиляция, при которой воздухообмен происходит за счет разности температур под влиянием теплового напора. Естественная вентиляция производственных помещений может быть: неорганизованной и организованной.

Неорганизованная естественная вентиляция (про­ветривание) осуществляется за счет поступления и удаления воздуха через окна, форточки, фрамуги, специальные проемы, а также через неплотности на­ружных ограждений (инфильтрация).

Организованная (регулируемая) естественная вентиляция производственных помещений называется аэрацией, которая осуществляется с помощью аэрационных фонарей. При отсутствии аэрационных фонарей естествен­ная вентиляция может быть улучшена с помощью специальных каналов или шахт. С целью повышения эффективности ветрового напора эти шахты снабжаются специальными насадками – дефлекторами.

2. Механическая вентиляция позволяет производить предварительную обработку приточного воздуха – ув­лажнение, нагрев или охлаждение и очистку от пыли, газов, аэрозолей и других примесей.

К установкам местной вентиляции относятся местные отсосы открытого типа, включающие защитно-обеспыливающие кожухи, вытяжные шкафы, бортовые отсосы, шарнирно-телескопические отсосы (встроенные в рабочие места, инструменты), перемещаемые отсосы, а также вытяжные зонты, укрытия-боксы, камеры и кабины.

Общеобменная вентиляция применяется в тех случаях, когда вред­ные вещества, избыточное тепло и влага выделяются рассредоточено по всему рабочему помещению, и удалить их с помощью местных отсо­сов не представляется возможным. Принцип действия общеобменной вентиляции основан на разбавлении загрязненного, перегретого или переувлажненного воздуха до уровней, соответствующих гигиеническим нормативам.

Приточная вентиляция предназначена для обработки воздуха: его подогрев, охлаждение, очистка от пыли или увлажнение.

Вытяжная вентиляция предназначена для удаления отработанного воздуха.

Кондиционирование воздуха производственных помещений

Кондиционирование воздуха – создание и автоматическое регулирование в помещениях заданных параметров микроклимата и санитарно-гигиенических параметров (температуры, влажности, подвижности воздуха).

Системами кондиционирования должен подаваться воздух, очищенный от пыли. Иногда предъявляются требования по очистке воздуха от бактерий, по его ионизации, дезодорации или ароматизации.

Требования к вентиляции производственных помещений

Основные санитарно-гигиенические требования к вентиляции производственных помещений определены гигиеническими нормативами, а также строительными нормами и правилами (далее СНиП)

Для эффективной работы вентиляции важно, чтобы еще на стадии ее проектирования было предусмотрено выполнение ряда санитарно-гигиенических и технических требований

Количество воздуха, необходимого для вентиляции производственных помещений и обеспечения требуемых параметров воздушной среды в рабочей зоне, устанавливается расчетным способом. Расчет ведется по избытку тепла, влаги или по количеству выделяющихся вредных веществ (пыли, газов, паров). При одновременном выделении в помещении тепла, влаги и вредных веществ необходимый воздухообмен должен устанавливаться по превалирующей вредности.

Система вентиляции не должна быть источником шума и загрязнения окружающей среды. В процессе эксплуатации вентиляционные системы должны обслуживаться, очищаться от загрязнений, ремонтироваться в соответствии с установленным графиком подготовленным персоналом.

Системы вентиляции

И все-таки сами по себе кондиционеры не решают проблему свежего воздуха. Приток кислорода с улицы обеспечивает приточная и вытяжная вентиляция

При обустройстве приточно-вытяжной вентиляции важно позаботиться о том, как сделать менее заметным шум, который будут производить установки. Прежде всего, следует узнать, предусматривает ли система вентиляции шумоглушители, а саму систему воздуховодов нужно рассчитать таким образом, чтобы скорость потока воздуха была минимальной

Вентиляция коттеджа обязательно должна включать в себя приточную систему. Подобная система в загородном доме будет наиболее эффективной в сочетании с кондиционерами — вы добьетесь и нужного климата, и хорошего воздухообмена. Есть только одно «но»: «плохой» воздух не будет удаляться из комнаты. Для этого необходима вытяжная вентиляция.

В схему вытяжной вентиляции входит сам вентилятор и сеть воздуховодов с воздухозаборными решетками, или диффузорами. Существует и бесканальная вытяжная вентиляция: в такой конфигурации предусмотрен либо осевой вытяжной вентилятор, встроенный в оконную раму или отверстие в стене, либо крышные вентиляторы.

Чтобы спроектировать приточную вентиляцию, нужно знать следующие показатели:

• расход воздуха (рассчитывается в кубометрах в час и зависит от величины помещения);
• мощность калорифера (кВт);
• напор или внешнее статическое давление (Па);
• уровень шума (ДБ).

Подумать о том, откуда и куда будет дуть ветер в доме, нужно еще на стадии проектирования здания. Особенно это касается коммуникационной части систем вентиляции и кондиционирования: воздуховодов и наружных блоков. Архитектор должен позаботиться и о том, как вписать кондиционеры в интерьер помещения. Иногда для их маскировки устанавливается специальная колонна либо декоративно обыгрывается короб на потолке.

Зачем необходима вентиляция?

Обновление воздуха позволяет предупредить заболевания сердечно-сосудистой и центральной нервной системы, повышенный уровень потливости, ухудшение внимания, хронические болезни у людей со слабым иммунитетом.

Стандартная вентиляционная система позволяет:

• уменьшить концентрацию пыли и других мелких частиц в воздухе;
• подобрать комфортную температуру для работы;
• вывести выхлопные газы и агрессивные компоненты, которые вызывают аллергию.

Конечно, можно и открыть форточки, но тогда в комнату попадет пыль и грязный воздух. А в холодное время суток увеличатся расходы за отопление. Также, на здоровье человека негативно влияют сквозняки.

Естественная система вентиляции не может в полной мере обеспечить проветриваемость помещения

Оконные кондиционеры

В недалеком прошлом самым распространенным и доступным устройством кондиционирования воздуха являлся оконный кондиционер. С его помощью можно было охлаждать, а иногда обогревать, очищать от пыли и создавать слабую приточную или (и) вытяжную вентиляцию в небольших и средних помещениях. Конструктивно оконный кондиционер представлял собой металлический или пластиковый короб, в котором устанавливалось все оборудование и система автоматики.
Ручки управления оконным кондиционером были вынесены на переднюю панель прибора.
Наиболее совершенные модели имели пульт дистанционного управления.

Устанавливать оконный кондиционер в проеме окна или в тонкой стене при желании можно было и собственными силами. Как и холодильник,  он был готов к работе сразу после подключения к сети. Надо было только правильно рассчитать необходимую мощность охлаждения.

Подобные кондиционеры представляли один сплошной недостаток. Так, если комната имела большие размеры или сложную конфигурацию, то оконный кондиционер был не в состоянии эффективно распределять подготовленный воздух по всему объему помещения. Из-за высокого уровня шума устанавливать оконные кондиционеры в спальне, рабочем кабинете или в детской не представлялось возможным.

Сейчас оконные кондиционеры – это раритет. Их изредка можно увидеть в окнах административных зданий где-нибудь на окраине Москвы. Например, очень распространенные модели БК-2000 (Бакинский кондиционер мощностью 2 кВт) до сих пор с шумом охлаждают помещения каких-нибудь бухгалтерий на фабриках и заводах нашей необъятной Родины.

Что такое и зачем требуется

Приточно-вытяжная установка и вентиляция на ее основе позволяет обеспечить циркуляцию воздуха в помещении путем подачи свежих воздушных масс и удаления отработанных. Это неотъемлемая часть современных сооружений, которая имеет несколько важных функций.

Приточно-вытяжная система вентиляции

Во-первых, устройство приточно-вытяжной системы требует наличие специального оборудования, которое отвечает за поддержание параметров воздушной среды на приемлемом для проживания и работы уровнях. Воздух в помещениях может содержать различные вредные вещества, такие как пыль, бактерии, вирусы, табачный дым и иные загрязнители. Приточная часть вентиляции позволяет подавать в помещение свежий воздух извне, который разбавляет и очищает от загрязнителей имеющиеся воздушные массы, создавая тем самым здоровую среду для проживания и работы.

Принудительная приточно-вытяжная вентиляция

Во-вторых, приточно-вытяжная система вентиляции для помещений помогает контролировать температурный режим и влажность. Она может выполнять функцию охлаждения воздуха летом и подогрева его зимой. За счет непрерывной циркуляции воздушных потоков, система помогает сохранять комфортные условия в данном конкретном здании или помещении.

Третья важная функция системы — это энергосбережение. Конструкция может быть оснащена рекуператором тепла, который позволяет отбирать тепло у отработанного воздуха и использовать его для нагрева поступающего. Это снижает энергозатраты на отопление здания, что в свою очередь уменьшает эксплуатационные расходы, продлевает срок службы системы и снижает негативное воздействие на окружающую среду.

Рекуператор

Ценовая категория

Стоимость техники у разных видов кондиционеров заметно отличается:

• сплит-систему можно купить и за 10, и за 100 тысяч рублей, средняя стоимость модели, рассчитанной на 25 кв. м – около 30 тысяч;
• мобильные устройства обойдутся от 14 000 рублей при средней стоимости в 18-23 тысячи;
• классические вентиляторы обходятся дешевле всего – в среднем около 3-5 тысяч рублей, а самые выгодные версии можно найти даже за сумму в пределах 500-1000 руб.

Конечно, цена во многом зависит от производителя, функций и «премиальности» техники, но тенденция очевидна – в среднем кондиционер обойдется в 5-10 раз дороже классического вентилятора.

Нагрев воздуха

При необходимости использования кондиционера для нагрева воздуха стоит учесть минимально допустимую уличную температуру, при которой можно использовать режим отопления. Оптимальным вариантом в этом случае будет сплит-система с так называемым «зимним пакетом». Этот вид кондиционеров может нагревать воздух при наружной температуре до -15 °C и даже до -30 °C. Большинство обычных моделей сплит-систем не рекомендуется включать при температуре ниже 5 градусов мороза. Если на улице будет холоднее, чем предусмотрел производитель, то аппарат начнет терять теплопроизводительность и даже может выйти из строя.

Мобильные кондиционеры можно найти и с обогревом, и без этой функции (в данном случае пытаться обогревать с его помощью комнату не стоит). Кроме того, энергопотребление мобильного кондиционера в таком режиме заметно увеличивается, и применять его будет слишком невыгодно по сравнению с любым другим видом нагревательного прибора.

Обычный бытовой вентилятор не способен не только охлаждать воздух, но и нагревать. Однако пользоваться им в зимнее время тоже можно – в комплекте с инверторным конвектором. Нагревательный прибор устанавливается так, чтобы воздух шел к вентилятору, который, в свою очередь, направляет воздушный поток вверх. Тепло при этом более или менее равномерно распределяется по всей комнате

У этого способа есть важное преимущество: температура на улице для работы вентилятора не имеет никакого значения

В качестве альтернативы можно выбрать и специальные водяные тепловентиляторы, способные снизить или повысить температуру в помещении. Но это уже совершенно другие приборы, отличающиеся высокой ценой и отсутствием мобильности – потому мы не рассматриваем их в этом обзоре.

ПАНЕЛЬНАЯ КОНСТРУКЦИЯ КОНДИЦИОНЕРОВ

В последние годы панельная конструкция стала преобладающей в зарубежном и отечественном кондиционеростроении.

Принцип построения кондиционеров панельной конструкции заключается в следующем.

На основании (как правило, рама из профилированного стального проката) устанавливается каркас кондиционера в виде П-образной формы с модулями для размещения технологических секций. Все силовые элементы каркаса образованы из специальных алюминиевых или стальных профилей. Панели (толщиной 20…60 мм) представляют собой многослойные (минимум трехслойные) пластины. В качестве облицовочных слоев панели применяются оцинкованная сталь толщиной 0,6…0,7 мм без окраски или с окраской. Внутреннее пространство панели заполнено материалом с высокими тепло- и звукоизоляционными свойствами.

Панели очень легки. Крепятся панели в каркасе по-разному, в основном, с помощью специальных профилей, стыки между панелями герметизируются эластичным герметиком.

Изготовители используют панели различных конструктивных размеров, что связано с унификацией параметрического ряда кондиционеров внутри фирмы.

Переход на панельные конструкции кондиционеров позволяет сократить трудоемкость сборочных операций при монтажно-демонтажных работах. Кроме того, панельная конструкция существенно улучшает эстетический вид кондиционера.

ПАРАМЕТРИЧЕСКИЙ РЯД

Технико-экономические расчеты показывают, что с ростом объема воздуха, перемещаемого по воздуховодам, оптимальная (экономичная) скорость его должна падать. При переходе на экономичные скорости, сечения магистральных воздуховодов крупных вентиляционных установок становятся соизмеримыми с сечением самой установки. Естественно, что прокладка воздуховодов и раздача воздуха становятся крупной проектной проблемой, при которой не приходится считаться с оптимизацией скорости в воздуховодах, что в свою очередь, ведет к перерасходу электроэнергии.

Можно отметить тенденцию к снижению единичной производительности вентиляционных установок и центральных кондиционеров. Многие фирмы выпускают основной размерный ряд установок производительностью по воздуху до 100–120 тыс. м3/ч, при этом, как правило, указывается, что по особому заказу могут быть поставлены установки и большей воздухопроизводительности. В качестве параметрического ряда по производительности принимается последовательность чисел.

Снижение общей воздухопроиэводительности установок систем вентиляции и кондиционирования воздуха идет по нескольким направлениям.

1. Введение в ряде стран нормативов энергопотребления зданий. Такие нормативы установлены в Англии, Швеции, США, Финляндии и др. Естественно, для того чтобы уложиться в жесткий норматив, проектировщику необходимо осуществить весь комплекс мер по снижению воздухообменов, а вместе с этим энергетических затрат на установки.

Введение стандарта нормативов энергопотребления для зданий различного назначения и инженерного оборудования дает значительный экономический эффект.

2. В ряде стран приняты нормы теплозащиты зданий различного назначения с высоким сопротивлением теплопередачи для наружных ограждающих конструкций. Повышение теплозащитных свойств зданий (особенно с кондиционированием воздуха) также приводит к снижению воздухопроизводительности и энергопотребления установок.

3

Усилилось внимание к вопросам рециркуляции удаляемого из помещений воздуха. Наиболее просто это осуществляется для вытяжных систем, где не происходит загрязнения воздуха газами и парами вредных веществ

Например, при механической обработке металла, деревообработке и т. д. производится очистка воздуха от твердых частиц, после чего он возвращается в помещение. Для очистки воздуха при сварке, пайке и других подобных процессах выпускаются высокоэффективные фильтры.

Фирмы, производящие подобное оборудование, рекламируют их как теплоутилизаторы со 100%-ной эффективностью, так как весь воздух возвращается в очищенном виде в рабочее помещение, при этом уменьшаются отопительная нагрузка и воздухопроизводительность вентиляционных установок.

Традиционные схемы и системы, рассчитанные по валовому поступлению вредностей в весь объем помещения и на воздухообмен всего объема помещения, становятся неэкономичными из-за существенных капитальных вложений и эксплуатационных издержек.

4. Практически полный охват всех технологических устройств с вредными выделениями системами локальной вытяжной вентиляции, с подводом приточного, зачастую кондиционируемого воздуха к рабочим постам. Это особенно характерно для гибких автоматизированных производств машино-, приборостроения, электронных производств и др. В сочетании с устройствами регенерации вытяжного воздуха, теплоутилизаторами и другими системы кондиционирования воздуха приближаются к установкам безотходной технологии.

Как выбрать систему вентиляции

Принудительная приточно-вытяжная вентиляция вряд ли может оказаться лишней независимо ни от каких условий. Поэтому если у вас есть возможность оборудовать дом такой системой, лучше это сделать.

Некоторые специалисты советуют учитывать локацию дома при выборе системы вентиляции и отказаться от приточно-вытяжной, если ваш дом находится в экологически чистом районе. На наш взгляд, отказ от качественной системы вентиляции даже в этом случае является неоправданным. Ведь современные дома часто представляют собой герметичную коробку, а потому крайне нуждаются в принудительном воздухообмене. Хотя, если ваш дом построен из экологически чистых натуральных материалов, расположен вдали от промышленных предприятий и дорог, то и естественного вентилирования может быть достаточно.

Если же вы проживаете в частном доме, но в черте горда, и/или ваш дом выполнен из таких стройматериалов как ЛСТК, сэндвич-панели, вакуумные панели и т.д., то принудительная приточно-вытяжная вентиляция просто необходима! Она позволит исключить так называемый эффект термоса, обеспечит приток свежего воздуха и вывод отработанного наружу, который часто содержит выделяемые строительно-отделочными материалами и опасные для здоровья человека тяжёлые металлы, фенолы, формальдегиды, хлороводород, гидрохлорид, монооксиды и диоксиды углерода.

Резюмируя, отметим, что выбрать вариант вентиляции не составит особого труда, если проанализировать и сопоставить параметры жилого дома, а также чётко определить для себя, какие задачи должна решать система.

Устройство вентиляции через стену на улицу

Вентиляция через стену на улицу, точнее ее устройство, особенности и преимущества, чаще всего интересует потребителей. Такое отверстие в стене обычно проделывают в кухне или санузле.

Прежде чем приступить к выполнению работ, необходимо уточнить особенности конструкции и правила ее монтажа, чтобы не нарушить теплоизоляцию помещения.

Вентиляция через стену на улицу обеспечивает приток свежего и отвод отработанного воздуха в тех случаях, когда естественного движения воздушных недостаточно для поддержания нормального микроклимата в жилом помещении.

Разнообразие конструкций

Монтаж принудительной вентиляции стал необходимостью в тех домах, где осуществлена установка пластиковых окон. Это герметичная конструкция полностью исключает свободный естественный приток свежего воздуха через щели между створками.

В современных домах (как многоэтажных, так и частных) отсутствует специально организованная и созданная сеть каналов, по которым в помещение поступает свежий воздух по принципу сквозняка.

Это значит, что в таких постройках отсутствует абсолютно независимая от других устройств система, обеспечивающая комфортные условия для тех, кто находится в помещении. Осуществляя монтаж системы вентиляции, в стенах частных домов создают систему:

• с механическим выводом воздушных масс,
• с естественным притоком,
• комбинированную.

Первым делом выбирают место расположения отверстия в стене, а после этого предстоит сделать выбор и приобрести систему для обеспечения естественной или механической вентиляции.

Стоит обратить внимание на то, что скорость, с которой движется воздух при естественной вентиляции, составляет всего 1 м³/час, а при установке механической системы она возрастает до 5 м³/час

Разнообразие оборудования и расчет показателей

Однако многие специалисты утверждают, что оптимальный микроклимат в помещении создается именно при минимальной скорости движения воздушных масс, поэтому большинство потребителей интересуют комбинированные устройства.

Обустраивая вытяжную вентиляцию через стену на улицу, стоит позаботиться не только о правильном месте расположении отверстия для монтажа и установке устройства, но и о его параметрах.

Каждая из существующих конструкций оснащена мощным вентилятором, запуск которого осуществляется:

• вручную,
• по сигналу датчика влажности,
• по таймеру в соответствии с выбранным режимом.

Прежде чем приобрести необходимое оборудование, следует точно рассчитать его основные технические характеристики. Это просто сделать, достаточно воспользоваться формулой, зная объем помещения и установленную для него норму воздухообмена:

• кухня – 15 крат,
• туалет – 8 крат,
• ванная – 20 крат (из-за повышенной влажности).

Расчет выполняется по формуле М=О х В, где:

Вентилятор крепят на стене, расположенной напротив источника естественного поступления воздуха, в верхней ее части ближе к потолку.

Выполнение работ

Для создания отверстия под вентиляцию необходимо воспользоваться дрелью с насадкой-коронкой нужного диаметра. Муфта, изготовленная из пластика, входит в комплект поставки или реализации оборудования.

В тех случаях, когда отверстие в кирпичной стене для вентиляционных систем имеет квадратное сечение, понадобится дрель-перфоратор с насадкой лопаткой.

После завершения работ по созданию нужного отверстия и установке в стене муфты можно приступать к разметке под крепление вентилятора. В качестве крепежных элементов используют дюбель гвозди или распорочные дюбеля. Вентилятор монтируется со стороны улицы.

Все щели вокруг отверстия в стене необходимо тщательно заполнить монтажной пеной, обеспечив качественную герметизацию конструкции.

Обратный клапан защитит помещение от холодных потоков

Установка обратного клапана необходима для предотвращения поступления в помещение холодного воздуха в тот момент, когда вентилятор отключен. Существуют модели с встроенным обратным клапаном, и они не требуют дополнительных монтажных работ, но при необходимости установки обратный клапан крепится на внутренней стороне стены.

В завершении манипуляций на наружной стене крепят декоративную решетку, которая препятствует проникновению холодного воздуха в то время, когда в этом нет необходимости.

Вентиляция в стене дома является необходимой конструкцией там, где деревянные полы уложены на лаги. Качественная циркуляция воздушных масс позволит избежать появления плесени и грибка, избавиться от повышенной влажности в помещении и сохранить комфорт.

Устройство вентиляции через стену на улицу Вентиляция через стену на улицу в доме, точнее ее устройство, особенности и преимущества, чаще всего интересует потребителей.

Суть приточной вентиляции

Она налаживает воздухообмен на то количество человек, что обозначено в требованиях. Дорогой бризер по функциям аналогичен «навороченной» сплит-системе за минусом основательного охлаждения. Основные преимущества проветривателя:

1. Износоустойчив.
2. Пожаробезопасен.
3. Устойчив к нагреву.
4. Слабо шумит.

Больше, чем в предыдущем варианте, диаметр воздуховода, поэтому эффективнее забор извне. Нет размножения патогенной флоры из-за отсутствия контакта с водой.

В отличие от конкурента, с увеличением разности температур внутри и снаружи помещения нагрев будет эффективнее. В простых моделях вместо регулировки температуры можно изменять мощность.

Монтаж

Последовательность монтажа будет зависеть от конкретной системы кондиционирования и/или вентиляции, которую вы выберите, а также от технических особенностей этой системы.

Мы расскажем об основных этапах:

Разработка проекта, подготовка к монтажу

При установке бытового кондиционера и вентиляции проект необязателен, но желателен. А вот при монтаже промышленных систем проект просто необходим

Важно точно рассчитать, каким характеристикам должен соответствовать кондиционер и вентиляционная система, чтобы они работали эффективно

Также важно провести комплексную подготовку к монтажу. Закупить оборудование и расходные материалы, защитить помещение от пыли и загрязнений, если это необходимо, обеспечить беспрепятственный доступ к месту монтажа

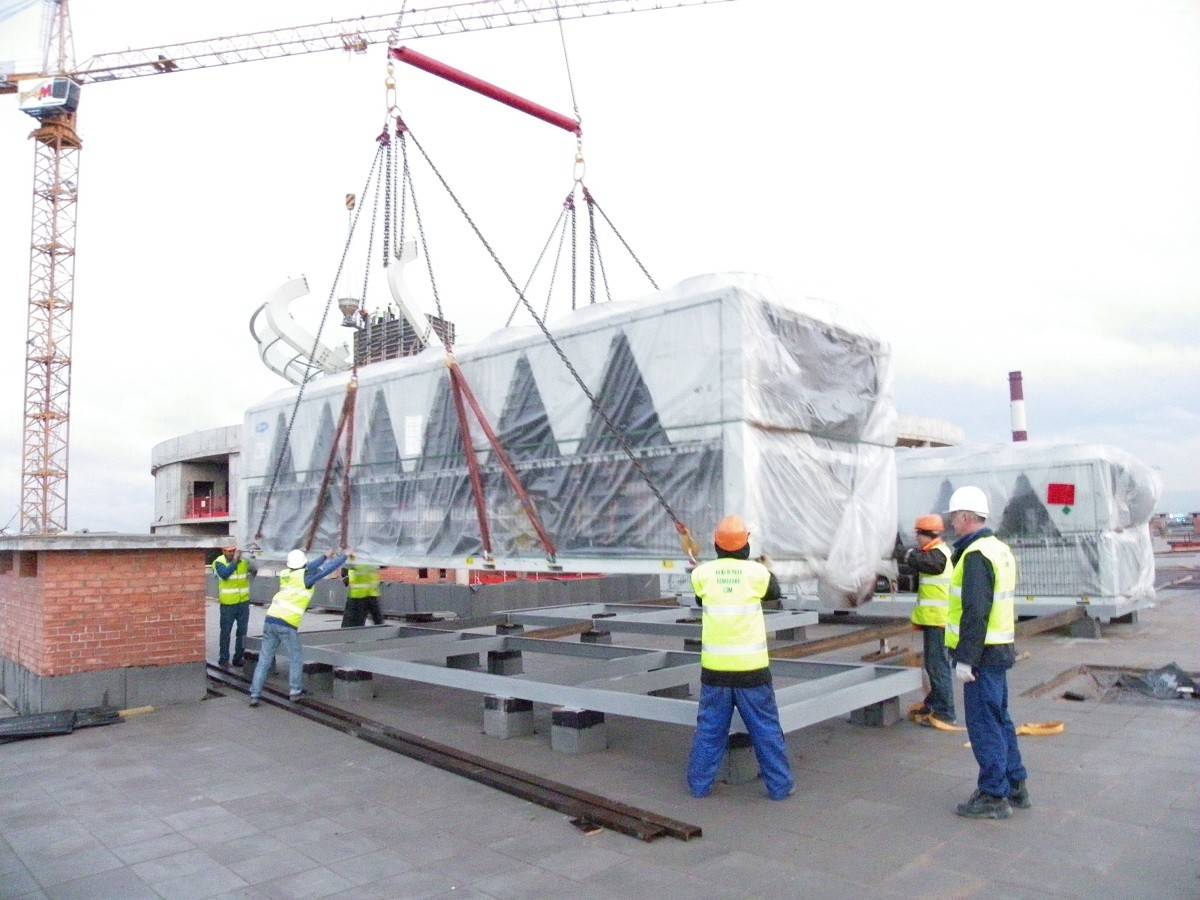

Монтаж и тестирование

Монтаж осуществляется специалистами. Бытовую сплит-систему можно установить самостоятельно, если у вас есть необходимые навыки и опыт. Однако, мы рекомендуем доверить процесс монтажа профессионалам.

После проведения монтажа необходимо тщательно проверить систему. Кондиционер и вентиляция должны работать без перебоев, издавать равномерный и допустимый уровень шума. Не должно быть протечек и иных дефектов.

Сдача в эксплуатацию

После проверки системы вентиляции и кондиционирования воздуха, её сдают в эксплуатацию вместе со всей сопутствующей документацией.

Приточно-вытяжная вентиляция своими руками

Системы канального типа, где требуется расчёт и монтаж трубопроводов круглого или квадратного сечения, устанавливаются специалистами соответствующих компаний. Если средств на дорогостоящее оборудование и работу профессионалов нет, можно оборудовать несложную приточку и вытяжку своими руками.

Главная особенность такого варианта — нет необходимости монтировать воздуховоды. Нужно лишь правильно расположить приточные отверстия и вытяжные.

Шаг 1. В жилых комнатах с окнами делаются отверстия для того, чтобы туда можно было вставить вентиляционную трубку. Работа ведётся перфоратором, внешнее отверстие закрывают решёткой, с внутренней стороны размещают сетчатый фильтр и декоративную накладку.

Оборудование для вентканала

Шаг 2. Если воздух будет поступать самотёком, канал располагают над радиатором отопления — тогда воздух будет нагреваться от батареи и в комнату не будет проникать холод. Если же хотите сделать принудительную приточку, то место значения не имеет — можно сделать канал сбоку от окна или сверху. Тогда изнутри подключают блок с вентилятором наддува, нагревательным элементом и фильтром. Запитывают блок от электросети через низкоамперный автомат-выключатель.

Вентканал над радиатором отопления

Шаг 3. В существующие вентиляционные каналы на кухне и в санузле врезаются вытяжные вентиляторы с пониженным шумом. На кухонный прибор можно сделать отдельный тумблер, а в санузле подсоединить провода к выключателю света. Даже с пассивным притоком воздуха работающие вытяжные вентиляторы создадут отрицательное давление, и воздух со всей квартиры устремится в вентканалы.

Вытяжной вентканал с вентилятором

Если нет желания сверлить стену, можно смонтировать приточный клапан на пластиковом окне. В верхне части поворотно-откидной створки фрезеруется выемка. Она закрывается сдвижным клапаном шторкой с мелкоячеистым или губчатым фильтром. Шторка в закрытом виде упирается в резиновый уплотнитель, обеспечивая герметичность в закрытом состоянии. Будучи открытой, она почти не пропускает звуки и холод с улицы, а вот решить проблему с духотой и запотевшими окнами поможет.
