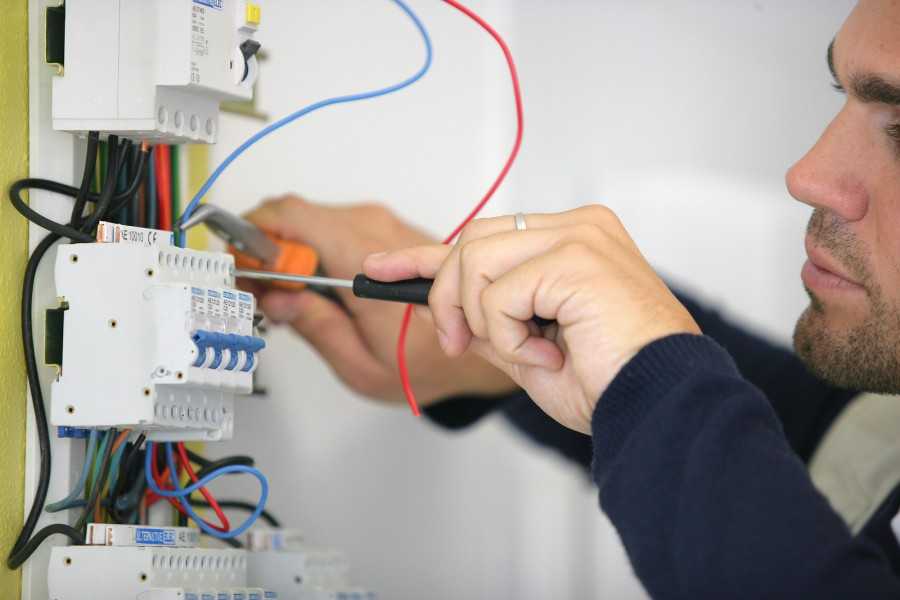

Монтаж автомата в щитке
Установка автоматического выключателя и его последующее подключение требуют определенных знаний и опыта в электротехнике, поэтому подключать устройство без практики не рекомендуется. Но при желании и строгом следовании инструкции подключить автомат будет под силу и профессионалу, и новичку.
Перед тем, как приступить к монтажу своими руками рекомендуется просмотреть подходящие схемы подключения автомата, где будет наглядно показаны все проводимые соединения.
В целом, алгоритм выглядит следующим образом:
- Ознакомиться с инструкцией, прилагаемой к автомату, схемой подключения, изображенной на корпусе устройства.
- Изучить нормативные документы (ГОСТ, ПЭУ), касающиеся данного вопроса.
- Подготовить инструменты: острый нож, отвертки (в том числе индикаторную), мультиметр.
- Определить назначение проводов (если отсутствует цветовая или буквенная маркировка).
- Обесточить сеть.
- Зачистить провода на 1 см.
- Подготовить щиток под размещение автоматов: установить DIN рейку, определить место.
Далее действия отличаются для выключателей с разным количеством полюсов. Так, для однополюсного автомата необходимо сделать:
- Соединить питающий провод с верхней (входной) клеммой пакетника, а проводник, идущий от счетчика, надежно закрепить к нижней (выходной).
- Развести по УЗО, нулевой шине, заземлению и другим имеющимся защитным системам.
- Нулевой кабель подключить к клемме PEN через счетчик.
- При необходимости задействовать специальные наконечники (для слишком гибких проводов или для большего закрепления).
- Проверить надежность закрепления жил, подергав за каждый присоединенный проводник.
- Включить ток, проверить функционирование устройства.
Автомат в щитке – это быстрый и удобный способ контролировать поступление электричества в дом, помимо этого прибор имеет организационную и защитную функцию.
Для безопасного его функционирования важно грамотно подойти к выбору, расчетам и подключению, а вся необходимая для этого информация есть как на корпусе устройства, в сопроводительных документах, так и в приведенных выше инструкциях
Почему на нулевой проводнедопустимо устанавливать автоматический выключатель
По электронной почте вел переписку с Volodymirom о недопустимости установки автоматического выключателя на нулевой провод электропроводки. Для желающих разобраться в тонкостях этого вопроса, думаю, будет полезен ее результат.
Volodymyr: Сейчас делаю в квартире электрический щиток и возник вопрос. Почему на ноль и фазу нельзя ставить отдельные автоматы, а только спаренные? Почему “На нулевой провод одиночный автоматический выключатель устанавливать категорически запрещено.”?
Ответ: При установке отдельных автоматов на нулевой и фазный провода, рассчитанные на одинаковый ток защиты, при возникновении перегрузки электропроводки, с большой вероятностью сработает только один из них. Это обусловлено тем, что автоматические выключатели имеют разброс по величине тока срабатывания.
Если сработает автомат, установленный на нулевом проводе, то вся электропроводка, включая и нулевой провод, окажется под напряжением фазы. На нулевой провод фаза попадет через включенные в это время электроприборы, например, телевизор в дежурном режима, холодильник. И если человек подумает, что раз автомат сработал, значит, провода обесточены, и, следовательно, безопасны, то может заняться ремонтом электропроводки и случайно попасть под опасное напряжение.
Поэтому и нельзя. Спаренные автоматы в бытовой электропроводке ставить можно, но в этом нет смысла, только лишние затраты, так как спаренный автомат стоит на много дороже. Поэтому нулевой провод прокладывают напрямую, а на фазный обязательно устанавливают автомат.
Volodymyr: Если при КЗ быстрее выбьет ноль-автомат, а КЗ фаза-человек-земля будет продолжаться, то дальше все равно выбьет фазный автомат. Также оба могут сработать примерно одновременно. То есть автомат на ноль надо ставить более мощный, чем фазный. Но нарушений в работе сети здесь не будет, только дополнительные затраты.
Можно конечно на нулевой провод установить автомат, рассчитанный на больший ток, но где гарантия, что автомат не откажет? Ведь главная ценность для любого человека его здоровье и жизнь! Поэтому даже при гипотетической возможности нанесения вреда человеку, делают все, чтобы ее исключить.
Volodymyr: Я только начинаю на практике осваивать электромонтаж, в том числе на ваших рекомендациях. И хочу разобраться в технической стороне, чтобы лучше понимать рекомендации ПУЭ. Поэтому простите, если где ошибаюсь.
Есть две распространенные ситуации:1. КЗ фаза-человек-земля или фаза-земля. Здесь сработает фазный автомат. Ноль-автомат здесь не причем.2. КЗ фаза-человек-ноль или фаза-ноль. Здесь сработает фазный автомат и / или ноль-автомат. То есть если фазный автомат не сработает, тогда нулевой разорвет цепь.
Ответ: Ваши рассуждения базируются исходя из предположения, что автомат служит для защиты человека от поражения электрическим током. Но автомат предназначен исключительно для защиты электропроводки от разрушения в случае превышения протекающего через нее тока, выше допустимого. Для защиты человека устанавливают УЗО.
Приведу пример, человек решил заменить лампочку в люстре и выключил только выключатель, а не автомат, обычно так и делают. Проводка в люстре была старая, и нулевой провод касался металлического корпуса люстры. Человек стоял на земле и, вкручивая лампочку, придерживал одной рукой люстру за металлический корпус.
В это время другой член семьи решил включить электроприбор, у которого в месте выхода из вилки перетерлась изоляция, и провода замкнулись. Произошло КЗ, и сработал только автомат, установленный на нулевом проводе и, на нулевом проводе всей квартирной электропроводке появилась фаза. В результате человека, меняющего лампочку, может ударить током даже со смертельным исходом. Автомат может сработать также при включении освещения, если в этот момент перегорит лампочка.
ПУЭ написаны на основе несчастных случаев поражения электрическим током людей и, описать все ситуации, при которых пострадали или погибли люди невозможно. Нужно просто соблюдать ПУЭ и тогда электропроводка никогда не подведет.
Порядок подключения автоматов – что нужно помнить всегда
Казалось бы, что может пойти не так при подключении однополюсного автомата?
Задача мастера – зачистить провод от изоляции, продеть его внутрь клеммы и затянуть ее! Однако у нас полно людей с руками, растущими не от туда, откуда следует.
Простите за такое откровенное возмущение, но иногда по-другому просто не скажешь. А иногда ошибки случаются и у профессионалов (это реже), так как все мы люди, можем болеть, уставать, быть заваленными проблемами и прочим, что будет нам мешать выполнять свою работу качественно.
Итак, что-то мы увлеклись. Давайте переходить к делу
Начнем мы с самого важного – правильности подключения автоматов в щитке. У такого выключателя идет два контакта, через которые он подключается к сети
Один из них подвижный, а второй неподвижный, располагаются они сверху и снизу устройства. Вы знаете, на какой из них необходимо подавать питание? Представьте себе, знает об этом очень мало людей, так как на «электрических» форумах постоянно ведутся споры на эту тему.
Мы не будем заниматься самоанализом и обратимся напрямую к ПУЭ, 7-е издание, пункт 3.1.6. Там говорится следующее. Если питание устройства одностороннее, то питающий проводник должен подключаться к неподвижному контакту.
Однако стоит заметить, что есть там оговорка в виде словосочетания «как правило», это немного сбивает с толку, как будто бывают случаи, допускающие исключение из этой рекомендации. Но пояснений больше никаких не прилагается.
Это же правило распространяется на все защитные устройства, диавтоматы и УЗО. Чтобы понять, где у автомата, какой контакт находится, нужно знать, как он устроен изнутри. Давайте погрузимся в мир электротехники чуть глубже и рассмотрим строение простого однополюсного автомата.
Не нужно быть инженером, чтобы заметить, что верхний контакт у такого автомата является неподвижным, а нижний – подвижным. Чтобы распознать типы контактов, вовсе необязательно разбирать устройство. Вы также можете воспользоваться маркировкой на его корпусе. Посмотрите следующий снимок.
Маркировка на выключателях других фирм может немного отличаться, но, в общем, там тоже все предельно понятно. На крайний случай, вы всегда сможете найти информацию в интернете, сделав запрос по конкретной модели. В целом, практически все современные однополюсные автоматы имею точно такое же расположение контактов, однако в этом нужно обязательно удостовериться.
Теперь давайте попробуем разобраться в вопросе с чисто техническим подходом. Итак, сверху или снизу?
- Назначение автоматического выключателя заключается в протекции подключенной к нему линии от коротких замыканий и перегрузок. Работает он так – при появлении в цепи сверхтоков происходит реакция теплового и магнитного расцепителей, которые находятся внутри корпуса устройства. При этом никакой разницы в том, с какой стороны подключен силовой кабель, нет, устройство будет срабатывать в любом случае.
- Это подтверждается тем, что некоторые производители, например, Hager или ABB допускают обратное подключение питания к автомату. Для этих целей на них специально установлены зажимы для гребенчатых шин.
- Тогда почему в ПУЭ указывается другая информация, не с потолка же они ее взяли? Данное утверждение установлено в общем порядке. Любой электрик с соответствующим образованием вам скажет, что перед выполнением работ необходимо снимать напряжение с оборудования, с которым предстоит работать. Когда мастер, выполняющий такую работу регулярно, подходит к щитку, он на интуитивном уровне, так сказать – машинально, считает, что фаза находится сверху. Отсоединив клеммы, он будет думать, что на нижних проводах напряжения нет.
- В итоге, если какой-то горе электрик, пусть будет дядя Ваня, при установке действовал не по такому принципу, то ситуация чревата несчастным случаем, иногда со смертельным исходом. Конечно, никто не освобождает электричка, тем более профессионального от необходимости знания техники безопасности, но все же изначально нужно делать так, как заведено стандартом. Это и безопаснее и быстрее по времени в итоге.
- Суть проблемы также кроется в том, что раньше у всех автоматов неподвижный контакт всегда был сверху, но сейчас, когда на рынках представлена продукция производителей разных стран, а, как видите, нет строгого регламента, попасться под руки может все что угодно. То есть, фактически, норма ПУЭ регламентирует не техническую часть, а «эстетическую», и от расположения контактов никак не зависит строение цепи подключения.
Если вы не согласны с данным утверждением, по попробуйте с технической точки зрения описать необходимость подключения питающего провода к любому из контактов. Нам, если честно, в голову ничего не приходит.
Выбор электромеханического устройства
Учитывая параметры нагрузки и характеристики кабеля, можно подобрать устройство для монтажа в электрощиток. Вся необходимая информация об электромеханическом приборе находится на его лицевой панели.
Умение расшифровать маркировку выключателя поможет сделать правильный выбор.
Напряжение, частота и номинальный ток
В следующей строке можно найти информацию о двух важных характеристиках – напряжении и частоте. Наиболее распространенный «формат» – 220/400V 50Hz. Это значит, что можно подключить и одну, и три фазы при частоте 50Hz.
Если брать все конструктивные виды, то соответствие полюсов и напряжения будет следующим:
- 1-полюсный – 220 V, (1 провод – фаза);
- 2-полюсный – 220 V (2 провода – фаза/ноль);
- 3-полюсный – 380 V (3 провода – фазы);
- 4-полюсный – 380 V (3 фазы/1 ноль).
Значение номинального тока ограничивает использование некоторых видов кабелей – и это обязательно учтите при выборе автоматики. Следовательно, покупая выключатель для электрощитка, проверьте, какие типы проводов участвуют в построении общей схемы.
Предварительный расчет номинала автовыключателя основывается на данных о суммарной мощности потребителей, наличия пускового тока некоторых электроприборов, силы тока и расчетного коэффициента спроса.
Ни в коем случае не отталкивайтесь от максимального напряжения в сети, иначе может получиться следующее.
Предположим, покупка новых бытовых приборов приводит к перегрузке и постоянному выбиванию автомата. Вы захотите увеличить его мощность и замените новым, у которого величина номинального тока выше.
В результате во время включения в сеть нескольких мощных приборов автомат не сработает, зато перегреются провода, в результате чего произойдет короткое замыкание (оплавится изоляция, случится возгорание).
Цепь должна быть выстроена таким образом, чтобы наиболее слабым звеном являлся именно автоматический выключатель (а не провода), который предназначен для защиты от перегрузки.
Важна ли ВТХ
Буквенное обозначение временно-токовой характеристики предшествует цифровой маркировке, определяющей номинальный ток.
Чтобы разобраться, в чем суть ВТХ, разберем формулу:
k=l/ln, где
- l – ток в сети;
- ln – номинальное значение тока;
- k – кратность.
Категория зависит от кратности:
B – 3 Полюсность, ПКС и класс токоограничения
Количество полюсов у современных автовыключателей может варьироваться от 1 до 4, причем 1- и 2-полюсные устройства обслуживают однофазные цепи, а 3- и 4-полюсные – трехфазные.
ПКС – это предельная (номинальная) коммутационная (отключающая) способность. Ее показатель обозначает величину максимального тока короткого замыкания (ТКЗ), при котором автомат еще может сработать.
Параметры ТКЗ не должны превышать ПКС, иначе гарантия защиты снимается. Если автоматическое устройство несколько раз обеспечило защиту от ТКЗ, его ресурс, скорее всего, исчерпан и требуется замена.
И последняя характеристика – это класс токоограничения. На этикетке может быть указан 1, 2 или 3 класс, в некоторых случаях данный показатель не присутствует. Если его нет, прибор относится к 1 классу токоограничения. Каждый класс обозначает определенную скорость реакции автомата на возникновение ТКЗ.
Качество и стоимость зависят от класса, так как чем больше показатель – тем дороже устройство.
Время действия автоматов приблизительно следующее:
- 3 класс – 3 мс;
- 2 класс – 5 (6) мс;
- 1 класс – около 10 мс.
Большинство современных выключателей относится к 3 классу.
После того, как вы выберете подходящий автоматический выключатель, можно приступать к его установке или замене.
Каждый элемент представляет собой модуль, который занимает количество мест, равное числу полюсов (на рисунке – образцы однополюсных, т.е. 1 место). Размер одной «ячейки» – 1,75 см, двух – 3,5 см и т.д. Дополнительная информация о выборе выключателей и характеристиках разных моделей представлена в этой статье.
Недопустимые ошибки при покупке
Самыми распространенными ошибками при выборе и покупке вводного автоматического выключателя являются незнание принципов его работы и выбор номинала автомата ниже или выше требуемого значения. Если выбрать автомат ниже номиналом, то возможно ложное срабатывание защиты и отключение всей квартиры из-за одного прибора. При выборе номинала выше необходимого значения, он может сработать уже после того, как изоляция проводов, либо устройства внутри электрощитка перегреются и начнут плавиться или гореть.
Также находятся «профессионалы», которые подключают вместо двухполюсника два однополюсных автомата, не зная о том, что это нарушает требования электробезопасности и ПУЭ запрещает такое подключение.
Если есть сомнения в выборе и монтаже такого прибора, стоит обратиться к профессиональному электрику и быть спокойным за правильный выбор и безопасный монтаж.

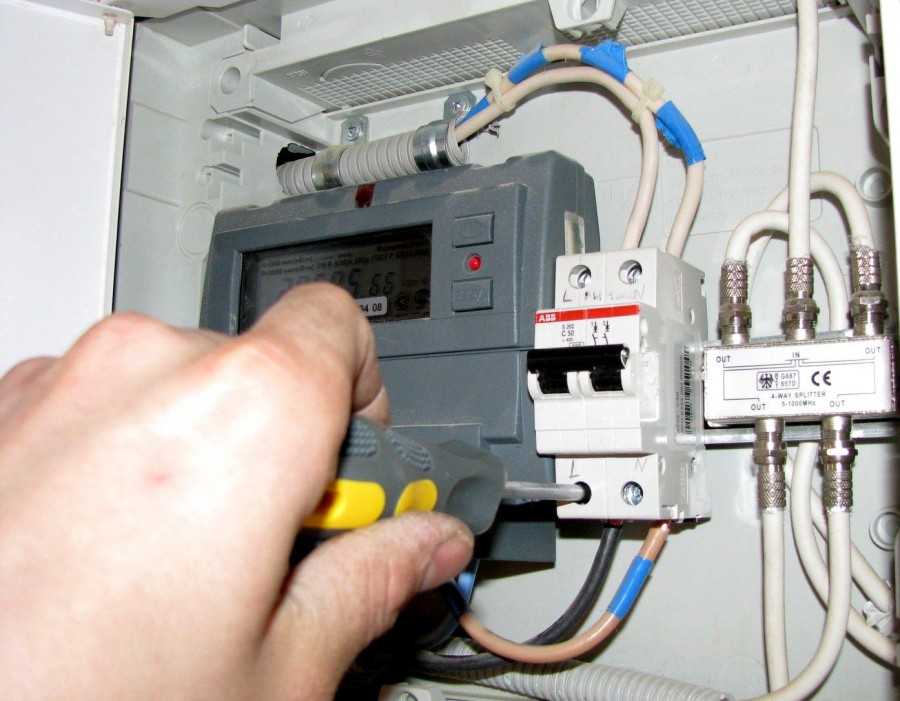

Инструкция по подключению двухполюсного автомата
А теперь попробуем разобраться, как подключить двухполюсный автомат к бытовой электросети 220 В. Это значит, что на вводе будет 2 провода – фаза и ноль.
Необходимый для подключения провод имеет 3 жилы сечением 2,5 мм (ВВГнгП 3*2,5), поэтому максимально допустимый длительный ток 25 А.
Рабочие элементы устройства
Мы выбрали двухполюсное устройство автоматической защиты, которое выглядит так:
Нам нужно четыре контакта, два из которых вверху (входящие), два внизу (исходящие). Крепление будет происходить с помощью крепежных винтов, которыми крепятся прижимные пластины
На поверхности корпуса есть подсказка — схема подключения машины.
По маркировке определили, что автомат соответствует сечению проводов — С40. Это означает, что ток 40 А является предельным током срабатывания устройства
Устройство крепится на металлическую пластину — DIN-рейку.
Если посмотреть сзади, то можно увидеть защелку, которая одним движением крепит станок к DIN-рейке
С компонентами разобрались, переходим к инструкции.
Пошаговый фото-инструктаж по подключению
Отключаем напряжение в сети, проверяем мультиметром его отсутствие. Готовим кабели, которые имеют двойную изоляцию. Три провода разного цвета спрятаны под слоем внешней защиты. Соответствие цветов следующее: черный — фаза, синий — нейтраль, желтый — земля.
Нам нужно всего 2 провода — фаза и ноль, третий (земля) пойдет отдельно. Снимаем изоляцию на 1 см и вставляем оголенные концы проводов в клеммы
Фаза должна быть слева, ноль справа
Обратите внимание, что часть изоляции не соприкасается — при нагреве кабель может расплавиться и повредить устройство
Осторожно затяните винты и приступайте к заземлению
Для фиксации заземления используем сквозной контакт, который крепится к DIN-рейке так же, как и сам выключатель. Вставьте третий провод и зажмите его
Следующим шагом будет подключение отходящих проводов, прикрепленных к нижним клеммам.
Таким же образом снимите изоляцию, вставьте концы в клеммы и осторожно прижмите их, чтобы не повредить корпус устройства. Затем закрепляем заземляющий провод. Подключение завершено
Осталось подать напряжение, перевести рычаг управления в активное положение и проверить работу
Подключение завершено. Осталось подать напряжение, перевести рычаг управления в активное положение и проверить работу.
Варианты схем
Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.
Пример подключения УЗО в однофазной сети на видео:
Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.
Что такое однофазная сеть?
При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.
Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».
Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.
А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.
Подключение на входе (в однофазной сети)
В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.
Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.
Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.
Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.
Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.
Подключение на входе и на отходящих линиях (в однофазной сети)
При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.
О том, что такое селективность поговорим чуть ниже.
Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.
Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.
Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.
Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).
На видео сравнение нескольких схем подключения:
https://youtube.com/watch?v=EQs-iqz-kAE
Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.
Стандартные ошибки монтажа
Чаще всего электрик-новичок по своему незнанию допускает одну из следующих оплошностей:
- Провод питания подключается снизу. Да, согласно правилам ПУЭ такой вариант вполне себе допустим. Однако мы не рекомендуем так поступать. Лучше подключить питание именно сверху (о чем вам лишний раз напомнит специальная схема, нанесенная на переднюю панель корпуса устройства).
- Контакты чрезмерно зажимаются винтом фиксации. Не стоит бояться «не дожать», ведь в обратном случае вы рискуете испортить как сам кабель, так и корпус изделия.
- Неверно подсоединяются проводники. Чтобы избежать подобного, нужно помнить простое правило: фаза подсоединяется строго к фазе, ноль – строго к нулю (разумеется, это актуально лишь для двухполюсного выключателя).
- Используются два однополюсных автомата вместо одного двухполюсного. Такой прием категорически запрещен, ведь ноль с фазой должны разъединяться одновременно.
- Попадание изоляционного материала в посадочное место в процессе фиксации жилы. Зачищать провод необходимо тщательно и при этом настолько, насколько этого требует паспорт модели. Придавили изоляционный слой фиксирующим винтом? Получите слабый контакт проводника. Как следствие – дальнейшее нагревание жилы со всеми вытекающими неприятными последствиями. Для снятия изоляции настоятельно рекомендуем использовать специальный инструмент – к примеру, тот же стриппер.
- Неверный выбор выключателя-автомата, из-за чего изделие попросту не выдерживает уровень поступаемой нагрузки. В подобной ситуации сначала необходимо выполнить расчет сечения кабеля, уже исходя из которого следует выбирать модель устройства.
- Округление полученного при расчете значения в большую сторону. Допустим, в процессе подсчета вы получили величину токовой нагрузки на изделие, которая равняется 19 Амперам. Неопытный человек сразу же отправиться в магазин с четкой целью – купить аппарат на 20 Ампер (так сказать, с дополнительным запасом). Учтите, это серьезная ошибка! Полученное при расчете значение является номинальным, а срабатывание защиты должно выполняться при токовой нагрузке, которая НЕ доходит по своей величине до рассчитанного числа. Если рассчитанная величина составляет 19 Ампер, идите в магазин за выключателем с показателем 16 Ампер. Так вы обезопасите проводку в своем доме и она прослужит намного дольше.
Также хотелось бы затронуть еще один немаловажный момент: как подключать автомат – перед счетчиком или после него?
Отвечаем: если так удобнее, то можно смело подключать устройство перед электрическим счетчиком. На самом деле, так даже лучше. Нужно будет только купить специальный бокс, пломбирование которого выполняется представителем энергосбыта. При подобном подключении можно будет легко заменить счетчик электроэнергии как в квартире, так и в частном доме.
Основные виды розеток
Стоит отметить, что на данный момент на практике широко применяется два вида тройственных розеток:
- Конструкция советского образца – С5, у которой имеется квадратный корпус, а также вырез круглой формы под вилочное включение. Заземление в таких конструкциях не предусмотрено. Они предназначены в основном для подключения и работы приборов старого типа, однако, рассчитаны на все 220 Вольт;
- Тройные розетки с заземлением – С6 – евростандарт. Они способны выдерживать силу тока, значительно превышающую, вариант с С5. Розетки разработаны для того, чтобы давать возможность функционировать устройствам с евро-разъемами и вилками. Благодаря заземлению и надежности при закреплении на стенах считается наиболее безопасным вариантом.
Схемы подключения УЗО в однофазной сети
Промышленность выпускает устройства защитного отключения, предназначенные для работы в однофазной или трехфазной сети. Однофазные аппараты имеют 2 полюса, трехфазные — 4. В отличие от автоматических выключателей, к отключающим устройствам кроме фазных проводов обязательно подключаются нулевые проводники. Клеммы, к которым присоединяются нулевые жилы, обозначаются латинской буквой N.
Для защиты людей от поражения электрическим током чаще всего используют УЗО, реагирующие на токи утечки 30 мА. В сырых помещениях, подвалах, детских комнатах применяют аппараты, настроенные на 10 мА. Отключающие устройства, предназначенные для предотвращения пожаров, имеют порог срабатывания 100 мА и выше.
Кроме порога срабатывания защитное устройство характеризуется номинальной коммутационной способностью. Под этим термином подразумевают максимальный ток, который отключающий аппарат может выдерживать неограниченное количество времени.
Важным условием надежного функционирования защиты от токов утечки является заземление металлических корпусов электрических аппаратов. Заземление TN может выполняться отдельным проводом или через заземляющий контакт сетевой розетки.
На практике применяют два способа включения устройств защитного отключения в электрическую цепь:
- схема подключения УЗО с индивидуальной защитой;
- схема групповой защиты потребителей.
Первый способ включения чаще всего используют для защиты мощных потребителей электроэнергии. Его можно применить для электрических плит, стиральных машин, кондиционеров, электрических отопительных котлов или водонагревателей.
Индивидуальная защита предусматривает одновременное подключение УЗО и автомата, схема представляет собой последовательное соединение двух защитных аппаратов. Их можно разместить в отдельном боксе в непосредственной близости от электроприемника. Выбор отключающего устройства осуществляется по номинальному и дифференциальному току. Будет лучше, если номинальная отключающая способность защитного аппарата окажется на ступень больше номинала автоматического выключателя.
При групповой защите к УЗО подключают группу автоматов, питающих разные нагрузки. В этом случае выключатели подключают к выходу устройства защиты от токов утечки. Подключение УЗО по групповой схеме уменьшает затраты и экономит место в распределительных щитах.
В однофазной сети подключение одного УЗО для нескольких потребителей требует расчета номинального тока защитного аппарата. Его нагрузочная способность должна быть равна или превышать сумму номиналов подключенных автоматических выключателей. Выбор порога срабатывания дифференциальной защиты определяется ее назначением и категорией опасности помещений. Защитный аппарат может подключаться в щитке на лестничной клетке или в распределительном щитке внутри квартиры.
Схема подключения УЗО и автоматов в квартире, индивидуальная или групповая, должна соответствовать требованиям ПУЭ (Правил устройства электроустановок). Правила однозначно предписывают заземлять электроустановки, защищаемые УЗО. Несоблюдение этого условия является грубым нарушением и может привести к негативным последствиям.
