Как и из чего сделать формы для бетонных колец
Заводские формы делают из листового металла, усиливают ребрами жесткости. Толщина металла — 3-8 мм в зависимости от габаритов кольца.

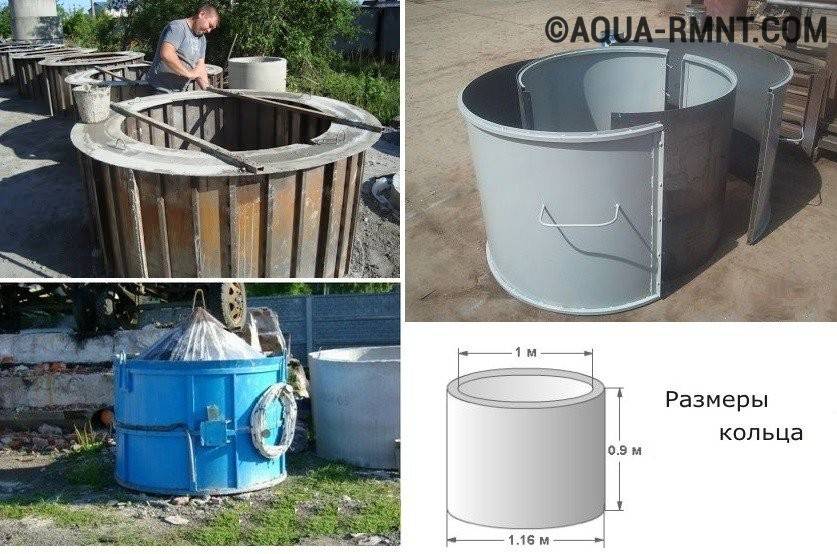

Формы для колодезных колец чаще всего делают из металла
Из бочек с толстыми стенками
В домашних условиях выгнуть листовой металл с требуемым радиусом кривизны совсем непросто. Намного легче найти две толстостенные бочки с разными диаметрами. Диаметры должны отличаться на 14-16 мм. В таком случае толщина стенки получится 7-8 мм. Для колодезного кольца с армированием — то, что требуется.
Чтобы проще было с формой для железобетонных колец работать, можно две половинки скрепить дверными петлями
У бочек обрезают дно, внутреннюю часть делают выше примерно на 10 см — так удобнее. Чтобы можно было снимать опалубку с готового кольца, бочки распиливают вдоль на две части. Половинки надо надежно соединять. Сделать это можно по-разному:
- приварив уголки с просверленными дырками, стягивать болтами;
- сделать «ушки» в которые забивать клинья.
Чтобы внутреннюю часть не повело, к каждой половинке надо приварить несколько распорок, которые будут удерживать стенки от искривления.
Вставив одну часть опалубки в другую, выставляют их на одинаковом расстоянии одну относительно другой (замеряя зазор по кругу). В нескольких местах сверлят отверстия — под шпильки, которыми они будут фиксироваться. Шпильки — отрезки прутка с обоих сторон которых нарезана резьба. Отверстия располагают одно напротив другого, чтобы можно было надежно зафиксировать части опалубки.
В просверленные отверстия вставляют шпильки, затягивают гайками. При не очень большой толщине стенок формы для бетонных колец, скорее всего, придется подкладывать под гайки большие шайбы или вырезанные из металла пластины с отверстием — чтобы при заливке бетона форму не погнуло.
Из листового металла
При желании можно сделать формы для бетонных колец и из полосы листового металла и деревянных брусков, которые будут придавать опалубке жесткость. Отрезаете полосу нужной длинны — по длине окружности + 10 см на соединение. Ширина полосы — равна высоте кольца + 10 см. Внизу и вверху загибаете бортики по 5 см, по краю полосы делаете такой же бортик. В боковом бортике просверливаете отверстия под стягивающие болты. Верхний бортик надрезаете каждые 20-25 см (меньше, если диаметр кольца небольшой). Теперь полосу можно согнуть — получиться кольцо. Но оно очень нестабильное — «играет». Жесткости можно придать при помощи деревянного каркаса.
Формы для бетонных колец можно сделать из листовой стали
Из бруска нарезаете куски по 20-25 см длиной. Их крепите под бортик сверлите отверстие в металле, прикручиваете на саморезы отрезки брусков. При длине брусков в 20-25 см форма получится не круглой, а многогранной. Если для вас это критично, можно сделать надрезы чаще, короче напилить бруски. Укрепить также надо высоту. Для этого тоже используют бруски. Крепить их надо почаще — чтобы стенки не прогибались.
Если умеете пользоваться сваркой, можно пойти другим путем. Кроме листового металла понадобится профилированная труба квадратного сечения. Подойжет 15*15 мм или 20*20 мм. Сначала требуется согнуть по четыре одинаковых полудуги из профильной трубы. Четыре больших — для наружной опалубки и четыре поменьше — для внутренней. К дугам приварить вырезанные полосы металла.
Как основу использовать дуги из профильной трубы
Из деревянных досок или брусков
Если с деревом работать вам проще, можно собрать формы для жб колец из древесины. Их собирают из нешироких планок, внизу и вверху фиксируют при помощи кольца. Кольцо может быть из металла, например, из согнутой профилированной трубы. Ее на трубогибе можно выгнуть с требуемым радиусом кривизны.

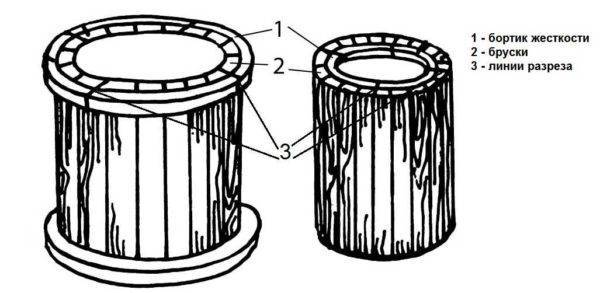

Формы для производства колец можно сделать из древесины
Если бондарное искусство — ваш конек, можно дуги сделать тоже из древесины. Материал не столь важен. Важна прочность и жесткость полученной формы
Обратите внимание, что бортик крепится снаружи большей опалубки и изнутри меньшей
Важно! Чтобы снималась опалубка легко, перед заливкой формы надо смазать. Если планируете использовать бетонные кольца для колодца с питьевой водой, использовать можно подсолнечное масло. Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло)
Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло)
Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло).
Как сделать септик из колец своими руками?
Конструкция канализационного септика достаточно простая. Она может состоять из двух или трёх камер. Септик с одной камерой, подобный выгребной яме, делают гораздо реже.
Количество камер зависит от объёма канализационной жидкости, которую необходимо переработать.
Какая бы не была конструкция, всё равно потребуется периодически прибегать к услугам ассенизаторской службы, чтобы специальным оборудованием очистить стенки от скопления твёрдых отходов.
Септик с одной камерой целесообразно устанавливать на даче сезонного проживания. Также, однокамерные очистители делают в местах с высоким уровнем подземных вод, на глинистых почвах.
Если загородный дом или коттедж построен для постоянного проживания, то лучше сделать септики с двумя, тремя камерами.
Опалубка
Производство железобетонной конструкции
Выбор места для сооружения
Сначала следует определиться с местом работы. При этом учитывают ряд факторов. Так, запрещается строительство рядом с источниками больших загрязнений, иначе вода, проходя верхние слои земли, будет впитывать вредные вещества. Это могут быть мусорные ямы или места сбора сточных вод. Строить колодец не всегда выгодно. При этом учитывают гидрологический фактор. В болотистой местности использовать колодезную воду нельзя.
Прежде чем начать работы по обустройству колодца, следует определиться с местом на участке
Кроме этого, важно обратить внимание на рельеф и тип грунта. Так, на склоне добраться до воды будет проблематично. Место расположения должно быть максимально близко к месту потребления
Место расположения должно быть максимально близко к месту потребления
Место расположения должно быть максимально близко к месту потребления
К тому же это уменьшит расходы на подведение воды. Но близко к дому располагать источник также не рекомендуется. Следует соблюдать интервал в 5 м. Отдельного внимания требует выбор времени копки колодца:
Место расположения должно быть максимально близко к месту потребления. К тому же это уменьшит расходы на подведение воды. Но близко к дому располагать источник также не рекомендуется. Следует соблюдать интервал в 5 м. Отдельного внимания требует выбор времени копки колодца:
- Весна. Время активного таяния снега. Копать в такое время не рекомендуется, ведь можно допустить ошибки при выборе глубины. Все зависит от повышения высоты прохождения грунтовых вод. Глубина будет недостаточной, и колодец в холодное время года пересохнет.
- Зима. Считается лучшим временем для проведения таких работ. Точнее, конец зимы. В это время уровень залегания вод наименьший. Но в холодное время тяжело проводить работы. Зато только зимой можно выкопать колодец в местах, проходящих сквозь плавун.
- При обустройстве глубоких шахт требуется много временных ресурсов. А работы следует проводить без перерывов. Именно поэтому потребуется правильно распределить время.
Для строительства потребуется как минимум трое работников. Один работает в шахте с помощью лопаты, наполняя землей емкости. Второй работник вытаскивает и относит ведра. Третий заменяет уставшего. Главное — делать все быстро.
Полезное видео по теме
В видеоролике мастер в одиночку собирает металлическую форму, обмазывает ее стенки отработанным маслом, засыпает в бетономешалку все ингредиенты, а затем готовый бетонный раствор наливает в садовую тачку, подвозит к форме для колец и начинает закладывать бетон лопатой в опалубку.
С помощью специального оборудования смесь в форме мастер тщательно уплотняет, чтобы не было в стенках колодца дефектов. В видео показано, как легче снимать опалубку, начиная с внутреннего кольца. Кстати, колодезное кольцо изготавливается без армирующего каркаса, поэтому толщина изделия составляет не менее 15 см.
В этом видеоролике форма рассчитана на отливку более тонкого железобетонного кольца. В качестве армирования мастер использует стальную проволоку, которую укладывает сразу в смесь в процессе заливки формы. В сюжете более подробно показан процесс закладывания ингредиентов в бетономешалку.
Как видите, сделать железобетонные кольца для колодца вполне под силу любому здоровому мужчине. Особых навыков в изготовлении форм и замешивании бетонного раствора не требуется.
Маленькие хитрости можно посмотреть в видео-сюжетах на эту тему. За месяц человек своими силами может отлить до десяти железобетонных колец, используя одну форму. Этого вполне хватит для обустройства шахты колодца. Его глубина зависит от уровня залегания водоносного слоя на вашем участке.
Замешивание бетонной смеси
Для приготовления бетона, идущего в дальнейшем на изготовление колец, понадобится:
- цемент (вяжущий материал);
- песок (мелкий заполнитель);
- щебень (крупный заполнитель);
- вода.
Для получения качественного бетона покупают цемент марки «400», упакованный в бумажные мешки по 25 кг. Если сразу использовать строительный материал не предполагаете, то побеспокойтесь о его правильном хранении.
Мешки складируют в сухом месте. Еще лучше пересыпать цемент в закрытые железные емкости. При возможности используйте приобретенный цемент сразу же после покупки.
Использование треноги для опускания железобетонных колец в колодец, а также подъема грунта на поверхность из шахты
Для замеса бетона запаситесь кварцевым песком, который считается идеальным мелким наполнителем. Илистые, глинистые и иные виды примесей, содержащиеся в привезенном сыпучем материале, негативным образом скажутся на качестве бетонной смеси. Поэтому такой песок промывают водой, избавляя его от ненужных примесей.
Не всякий щебень подходит для замеса бетона, идущего на отливку колец. Выбирают гранитный щебень с зернами, имеющими кубическую форму, способствующую лучшей сцепке материала с другими ингредиентами бетонной смеси.
Не следует использовать щебень пластинчатой (игольчатой) формы. Щебень, загрязненный глиной, также до замеса промывают водой.
Для отливки железобетонных колец приобретается гранитный щебень с размером фракций, не превышающих четверти толщины изделия. Для кольца с 10-сантиметровой стенкой подойдет щебень, размер зерен которого не будет превышать 20 мм.
Виды щебня: крошка, мелкий, средний, крупный. Для изготовления бетона подходит щебень среднего размера с фракцией до от 5 до 20 мм
Соотношение ингредиентов в бетонном растворе
Свойства бетонного раствора напрямую зависят от количества компонентов, входящих в его состав, а также от их объема и массы. При составлении соотношения между тремя основными ингредиентами, необходимыми для получения качественного бетона, исходят из того, что количество цемента равно единице.
Для отливки колодезных колец затворяют бетонную смесь, взяв цемент, песок и гравий в пропорциональном соотношении по объему 1:2:3 или по массе 1:2,5:4.
Например, в емкость засыпают ведро цемента, два ведра песка и три ведра гравия. Добавляют полведра воды. Или берут 100 кг цемента (4 мешка), добавляют 250 кг песка и 400 кг щебня. Добавляют 50 литров воды.
На приготовление одного кубометра бетона уходит 300 кг цемента М-400, 750 кг песка и 1200 кг щебенки. Смесь разбавляется 150 литрами воды.
Как высчитывается количество воды?
Вода влияет на подвижность бетонной смеси и на прочность изделий после ее затвердевания. Соотношение воды и цемента в растворе называют водоцементным отношением и обозначают В/Ц.
Для железобетонных колец данное значение должно составлять не более 0,5-0,7. В рассмотренных выше примерах В/Ц равнялось 0,5. При этом массу или объем взятого цемента делят пополам и получают необходимый литраж воды.
Более жидкий раствор легче заливать в формы и трамбовать, но его придется дольше держать в заготовке. Увеличивается время на первичное затвердевание раствора.
Смесь, не расползающаяся после сжатия ее ладонью в комок, позволяет сразу же снимать заготовку и использовать ее для штамповки следующего изделия. Правда, трамбовать ее удобнее с помощью вибраторов.
Способы замеса бетонного раствора
Ручной способ перемешивания компонентов бетонной смеси сейчас используется редко. Бетономешалки заводского и кустарного производства лучше справляются с этим трудоемким занятием.
Загрузка бетономешалки вручную компонентами, необходимыми для приготовления бетонного раствора нужной консистенции
В бетономешалку засыпают песок и цемент, далее добавляют воду, а потом щебень, предварительно смоченный водой. Получив однородную массу, оборудование выключают и переливают раствор в емкость на колесах. Это позволяет довезти тяжелый бетон до места заливки кольца.

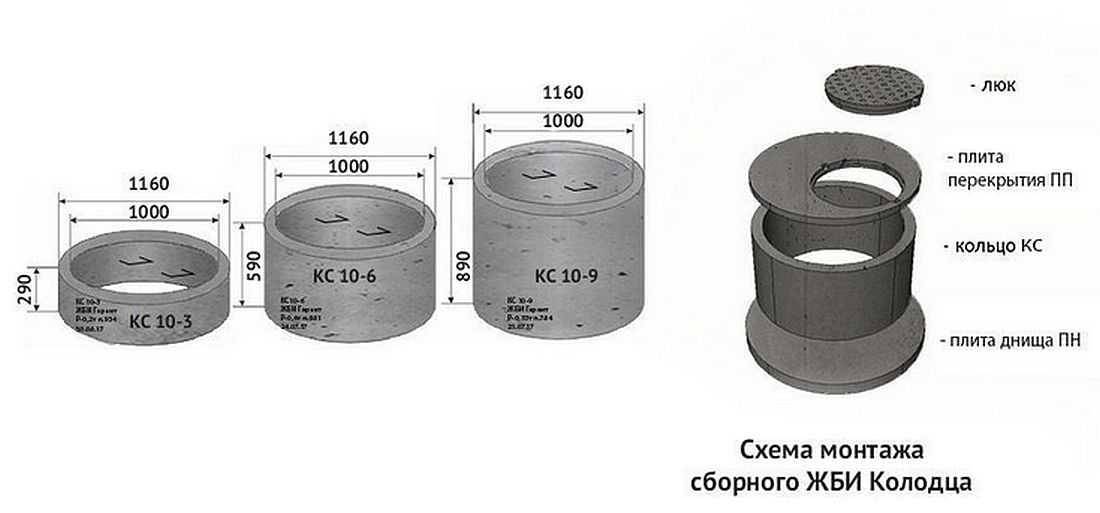

Размер колец для колодца по ГОСТу
Как и из чего сделать формы для бетонных колец
Заводские формы делают из листового металла, усиливают ребрами жесткости. Толщина металла — 3-8 мм в зависимости от габаритов кольца.
Формы для колодезных колец чаще всего делают из металла
Из бочек с толстыми стенками
В домашних условиях выгнуть листовой металл с требуемым радиусом кривизны совсем непросто. Намного легче найти две толстостенные бочки с разными диаметрами. Диаметры должны отличаться на 14-16 мм. В таком случае толщина стенки получится 7-8 мм. Для колодезного кольца с армированием — то, что требуется.
Чтобы проще было с формой для железобетонных колец работать, можно две половинки скрепить дверными петлями
У бочек обрезают дно, внутреннюю часть делают выше примерно на 10 см — так удобнее. Чтобы можно было снимать опалубку с готового кольца, бочки распиливают вдоль на две части. Половинки надо надежно соединять. Сделать это можно по-разному:
- приварив уголки с просверленными дырками, стягивать болтами;
- сделать «ушки» в которые забивать клинья.
Чтобы внутреннюю часть не повело, к каждой половинке надо приварить несколько распорок, которые будут удерживать стенки от искривления.
Вставив одну часть опалубки в другую, выставляют их на одинаковом расстоянии одну относительно другой (замеряя зазор по кругу). В нескольких местах сверлят отверстия — под шпильки, которыми они будут фиксироваться. Шпильки — отрезки прутка с обоих сторон которых нарезана резьба. Отверстия располагают одно напротив другого, чтобы можно было надежно зафиксировать части опалубки.
В просверленные отверстия вставляют шпильки, затягивают гайками. При не очень большой толщине стенок формы для бетонных колец, скорее всего, придется подкладывать под гайки большие шайбы или вырезанные из металла пластины с отверстием — чтобы при заливке бетона форму не погнуло.
Из листового металла
При желании можно сделать формы для бетонных колец и из полосы листового металла и деревянных брусков, которые будут придавать опалубке жесткость. Отрезаете полосу нужной длинны — по длине окружности + 10 см на соединение. Ширина полосы — равна высоте кольца + 10 см. Внизу и вверху загибаете бортики по 5 см, по краю полосы делаете такой же бортик. В боковом бортике просверливаете отверстия под стягивающие болты. Верхний бортик надрезаете каждые 20-25 см (меньше, если диаметр кольца небольшой). Теперь полосу можно согнуть — получиться кольцо. Но оно очень нестабильное — «играет». Жесткости можно придать при помощи деревянного каркаса.
Формы для бетонных колец можно сделать из листовой стали
Из бруска нарезаете куски по 20-25 см длиной. Их крепите под бортик сверлите отверстие в металле, прикручиваете на саморезы отрезки брусков. При длине брусков в 20-25 см форма получится не круглой, а многогранной. Если для вас это критично, можно сделать надрезы чаще, короче напилить бруски. Укрепить также надо высоту. Для этого тоже используют бруски. Крепить их надо почаще — чтобы стенки не прогибались.
Если умеете пользоваться сваркой, можно пойти другим путем. Кроме листового металла понадобится профилированная труба квадратного сечения. Подойжет 15*15 мм или 20*20 мм. Сначала требуется согнуть по четыре одинаковых полудуги из профильной трубы. Четыре больших — для наружной опалубки и четыре поменьше — для внутренней. К дугам приварить вырезанные полосы металла.
Как основу использовать дуги из профильной трубы
Из деревянных досок или брусков
Если с деревом работать вам проще, можно собрать формы для жб колец из древесины. Их собирают из нешироких планок, внизу и вверху фиксируют при помощи кольца. Кольцо может быть из металла, например, из согнутой профилированной трубы. Ее на трубогибе можно выгнуть с требуемым радиусом кривизны.
Формы для производства колец можно сделать из древесины
Если бондарное искусство — ваш конек, можно дуги сделать тоже из древесины. Материал не столь важен. Важна прочность и жесткость полученной формы
Обратите внимание, что бортик крепится снаружи большей опалубки и изнутри меньшей
Важно! Чтобы снималась опалубка легко, перед заливкой формы надо смазать. Если планируете использовать бетонные кольца для колодца с питьевой водой, использовать можно подсолнечное масло
Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло).

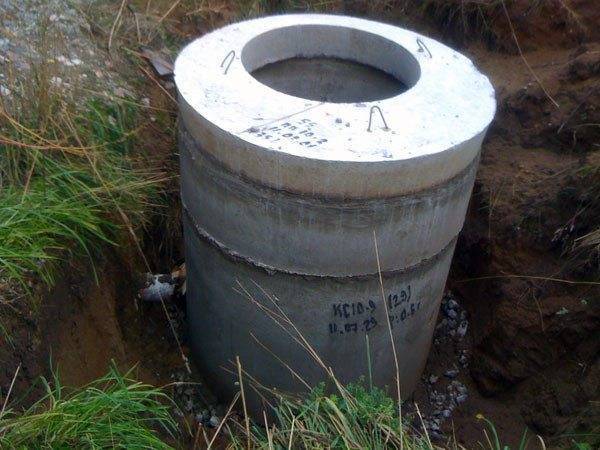

Вариации погружения колец в колодец
Спуск бетонных колец в шахту колодца выполняется по 2 методикам. На плотных, неподверженных осыпанию грунтах применяется открытый способ монтажа.
Пошаговое руководство:
- лопатами выкапывается скважина глубиной, соответствующей размеру колодезного шурфа, шириной на 20 см превышающая диаметр кольцевого блока;
- лебедка или ворот устанавливается на треноге, размещаемой над шахтным отверстием;
- подъемным механизмом кольца поднимаются и поочередно опускаются в шахту;
- соседние ЖБИ скрепляются между собой, для герметизации стыков используется специальный раствор;
- промежуток между внешней стороной бетонной колонны и грунтом заполняется песком.

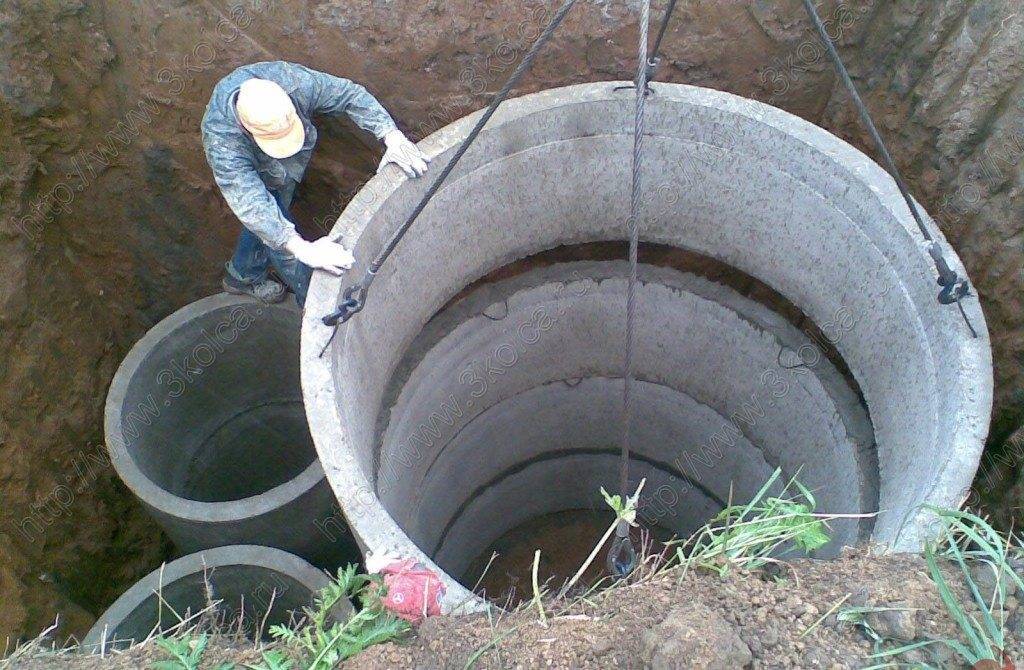

Каждое кольцо поднимают и опускают при помощи подъемного устройства.
Преимуществом метода открытого монтажа является возможность наружной гидроизоляции конструкции. Привлекает дачников и скорость выполнения работ.
К недостаткам относят трудоемкость процедуры и необходимость тщательного контроля вертикали при установке. Для безопасности находиться в шахте во время спуска колец рабочему персоналу запрещено.
Технология установки закрытым способом базируется на действии силы тяжести.
Для монтажа потребуется:
- Удалить слой грунта, формируя отверстие, диаметром немного превышающее соответствующий размер кольцевого блока. Глубина приямка должна быть меньше высоты ЖБИ, позволяя изделию возвышаться над поверхностью.
- В выкопанную яму поместить первое кольцо. Для подъема используется лебедка или колодезный ворот.
- Произвести выемку почвы изнутри конструкции. Сила тяжести способствует погружению.
- При опускании верхней границы железобетонного блока до уровня земли появляется возможность накатить следующий элемент. Рекомендуется координировать перемещение подъемным механизмом или ломом.
- Продолжить копать шахту, аккуратно вынимая грунт внутри кольца. Под собственным весом изделие постепенно опускается, погружаясь в породу.
- Повторять процедуру до достижения колодцем требуемой глубины. Каждый следующий блок соединяется с предыдущим. Стыки герметизируют специальным раствором.
Недостатком технологии строители признают ограниченное пространство, затрудняющее проведение земляных работ внутри кольцевого блока. Следует тщательно следить за вертикальным расположением бетонных колец. По завершении процедуры требуется проверить герметичность соединений, при необходимости обработать стыки цементно-песчаной смесью.
Тонкости изготовления в домашних условиях
Устройство бетонного кольца до смешного просто, это отливка из бетона изнутри армированная железом
Внимание нужно обратить на 2 основных момента, это правильно приготовленный раствор и качественно сделанная форма для отливки
Приготовление раствора
Качество приготовленного раствора играет здесь большую роль, поэтому экономить на нем не нужно. Что касается цемента, то как правило, берется марка М500 или выше. Кольца будут эксплуатироваться в экстремальных условиях и если взять цемент низкой марки, они быстро начнут разрушаться.
- В качестве наполнителя, традиционно используется кварцевый песок. Но песок должен быть чистым, промытым. Большое содержание ила или глины может значительно понизить качество раствора.
- Гравий должен быть не сильно окатанный и хорошо промытый. Также не стоит брать слоистые или пластинчатые зерна. Что касается размеров, то они подбираются из расчета до ¼, от толщины стенок кольца. Так для изделия толщиной в 100мм, гравий берется в пределах до 25мм.

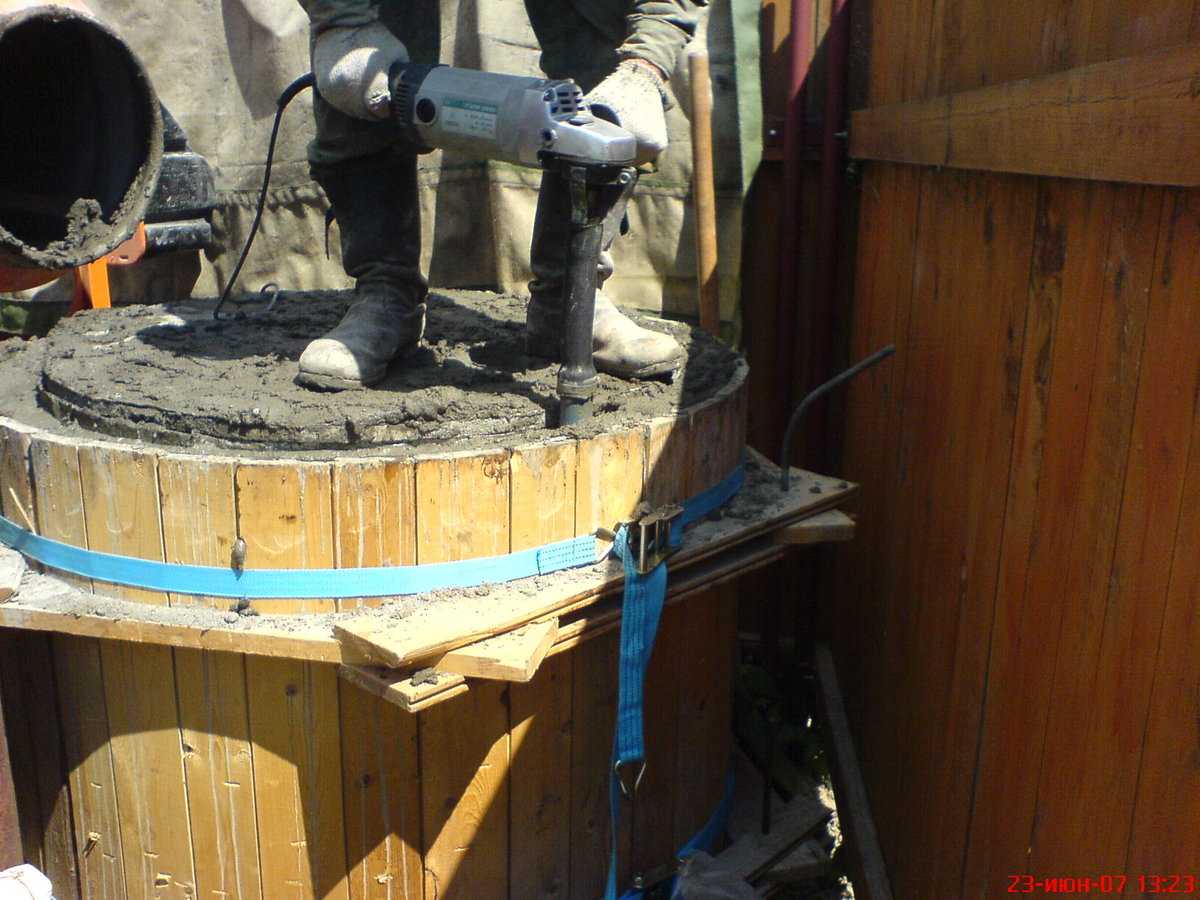

Сооружение деревянной опалубки
- Внутренняя и внешняя опалубка может быть изготовлена из обычной строганной доски и фанеры. Строганная доска берется толщиной от 20, до 50мм. Фанеру лучше брать потолще 10 – 12мм.
- Доска будет составлять тело барабана. Крепиться она будет к сбитым или склеенным кольцам из фанеры.
- Вначале скрепляются между собой 2 – 3 листа фанеры, листы берутся на 300 – 400мм больше внешнего диаметра кольца. После из этой заготовки электролобзиком делается выкройка, для внешнего и внутреннего контура опалубки. При расчетах, не забывайте учитывать толщину строганной доски, которой будет обшиваться контур.
- Контура делается 2, сверху и снизу. После этого оба контура обшиваются заготовленной доской и разрезаются на сектора, для удобства демонтажа после застывания конструкции.
- Сектора внешней опалубки можно скреплять деревянными планками или лучше металлическими обручами. Изнутри опалубка разрезается на 2 сегмента и на границе стыковки сегментов делаются съемные планки шириной 20 – 30мм. После застывания, съемные планки снимаются и сегменты внутреннего контура вытаскиваются.
Металлическая опалубка
Данный вариант проще в изготовлении, гораздо долговечней, плюс металл не впитывает влагу. Но для него вам понадобятся 2 металлические или пластиковые бочки или трубы подходящего диаметра для внутреннего и внешнего контура.
Далее, по диагонали проводим на плоскости внешнего цилиндра 2 вертикальные линии. На их границе, с внешней стороны нужно закрепить, приварить или склепать, 2 – 3 навеса для окон. После чего контур разрезается болгаркой по разметке. Но будьте осторожны, не повредите навесы.
- Скрепляющие стержни навесов также срезаются, но только с одной стороны, чтобы можно было их достать и обратно вставить.
- Внутренний контур делается аналогично, только навесы крепятся изнутри цилиндра. Размеры секторов здесь нужно делать разными, так они легче будут сниматься. Меньший сектор должен составлять 1/3 от диаметра цилиндра.
Технология заливки
- Инструкция по тому, как залить кольца в деревянной или металлической опалубке аналогична. Изначально кольца устанавливаются на ровной, прочной поверхности, отцентровываются и фиксируются в исходном положении.
- Фиксировать можно деревянными распорками, которые впоследствии убираются, изнутри в 3 – 4 местах. Или использовать металлические шпильки с резьбой и гайки. В отверстия от шпилек, далее можно крепить металлические скобы, скрепляющие 2 смежных кольца. В противном случае, для стыковки вам понадобится алмазное бурение отверстий в бетоне.
- Арматурный каркас делается из прута сечением 6 – 10мм. Горизонтальных армирующих колец, на 1м высоты конструкции, должно быть не менее 4. Вертикальные поперечины крепятся с шагом в 100 – 150мм. Если вы не желаете армировать конструкцию, то в таком случае толщина кольца делается не менее 150мм, плюс бетон должен быть с высоким коэффициентом прочности.
- Раствор делается с хорошей текучестью. Для пластичности, в народе, добавляется гашеная известь и немного моющего средства. Но как говорилось ранее, лучше использовать специальные добавки увеличивающие усадку бетона.
- Заливка делается по периметру в несколько этапов на высоту 150 – 200мм. Перед тем как залить следующую порцию, предыдущую заливку нужно проштыковать дабы выгнать воздух.
- Верхний край выравнивается горизонтально. Если край получится кривым, то для выравнивания вам понадобится резка железобетона алмазными кругами.
На видео в этой статье показано изготовление колец
Самодельные формы для изготовления бетонных колец
Многие владельцы частных домов довольно успешно изготавливают формы для производства колодезных колец самостоятельно. Поскольку применяется она не часто, то нет смысла тратить довольно большие деньги для приобретения заводского жб. изделия. Если, конечно, вы не собираетесь наладить производство для продажи. А изготовить 3-4 бетонных кольца для колодца или сливной ямы можно и самому. Сделать такую форму можно из подручных материалов.
Что это дает:
- Экономия средств при приобретении готового изделия;
- Не нужно доставлять кольца к месту установки;
- Уверенность в надежности и качестве конечного продукта;
- Можно сдавать опалубку в аренду, и тем самым вернуть потраченные деньги.
Как изготовить опалубку?
Как и из чего делается опалубка для жб. кольца? Самый удачный вариант получится из старых бочек или отрезка трубы большого размера. Можно использовать и пластиковые цилиндры. Все подобные изделия имеют геометрически правильную форму, которую довольно трудно сделать из листа металла. Ведь для этого потребуется специальное оборудование – листогиб.
Опалубка для железобетонных колец состоит из деталей, изображенных на чертеже. Вам предстоит сделать четыре детали примерно такой формы, которая изображена на чертеже:
- У бочек вырезается днище, внутренняя часть изготавливается выше, чем наружная;
- Делаем разметку, которая делит бочки по вертикали на две одинаковые части (снаружи и внутри);
- Используя сварку или заклепки, крепим по обе внешние стороны вдоль линии разметки металлический уголок (желательно сплошной);
- В углах сверлятся отверстия, предназначенные для последующего скрепления болтами;
- Затем аккуратно разрезаем бочку по внутренней разметке, используя болгарку с максимально тонким камнем.
Точно таким же образом проходит изготовление внутреннего кольца, стой разницей, что уголки усиления нужно крепить с внутренней стороны.
В данном видео показывается работа установки для изготовления жб. колец, которую может сделать любой желающий.
Вывод: изготовить бетонные кольца своими руками достаточно просто, имея необходимый инструмент и навыки работы с металлом.
Технология изготовления
Для изготовления железобетонных колец для колодцев используется бетон марки 200 с установкой арматурного пояса из прута диаметром 0,5 – 10 мм. Форма устанавливается на ровную поверхность или специальную подставку. Затем укладывается арматура и сверху подается полусухой раствор. После того, как будет включена вибрация, потребуется досыпка смеси до верхнего уровня. Заглаживание торца осуществляется после завершения процесса формования.
Многие варианты формы для колец спроектированы и изготовлены так, что имеется возможность перемещения к месту для распалубки вместе с уже готовым кольцом. Сегодня многие производителе изготавливают кольца с замками. Это система стыковки паз- гребень. Такой тип монтажа позволяет сделать почти полную водонепроницаемость и плотность соединения, предохраняет уже готовую шахту от смещения по горизонтали.
Приготовление бетонной смеси
Есть несколько вариантов приготовления бетонной смеси. Они зависят от области применения жб. изделий (прокладка коммуникаций, строительство колодцев или смотровые шахты), и грунта, в котором будет проводиться установка.
Составы смеси:
- 1 часть цемента марки 200 — 1 часть мелкого песка – 2 части дорожного гравия;
- 1 часть цемента марки 300 – 1 часть речного песка – 2 части отсева.
Для набора необходимой прочности готового кольца, должны быть соблюдены температурные и временные режимы. Жб. изделие необходимо выдержать при температуре + 20°С в течение двух суток. Но предпродажная прочность застывшего бетона должна быть 70% и выше. А для этого понадобиться 7 суток.

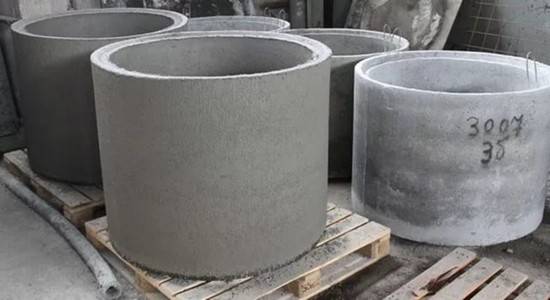

Назначение и конструкция бетонных колец
Железобетонные кольца используются при проведении инженерно-технических работ на стройке. Изделия широко применяются при оборудовании автономной канализации: смотровые и фильтрационные колодцы, септики. Их можно встретить при оборудовании городских дорог, мостов, магистралей, объектов ландшафтного дизайна и очистных сооружений.
Железобетонные кольца
Прочность и долговечность конструкции позволяет устанавливать их в колодцах для добычи воды.
Существует несколько разновидностей изделий:
- кольца с плоским торцом;
- кольца с замковым торцом;
- ремонтные;
- опорные.
Характеристики колец с замком
Для устройства колодцев применяются изделия с маркировкой КС- кольцо стеновое. Бетонные кольца с замком – это конструкция, имеющая углубления в торцевой части. Функция замка препятствовать сдвигу колец под давлением грунта и обеспечение герметичности.
Характеристики стандартных колец
Колодезные кольца представляют собой конструкцию цилиндрической формы, имеющую каркас из металлической арматуры. Для производства элементов используется бетон марки не ниже М200. Востребованность изделий объясняется их положительными качествами:
- прочность – материал не разрушается под действием влаги и нагрузок;
- долговечность, срок службы составляет 50 лет;
- экологическая безопасность, бетон не оказывает негативного влияния на воду;
- герметичность конструкции – грамотно сформированная конструкция не пропускает влагу.
Конструкция кольца
Общие положения
Для чего же вообще нужны кольца из бетона?
Область применения
Водяные колодцы и скважины. Обеспечение водой дачного участка является одной из первостепенных задач. Подключение при этом городского водопровода в большинстве случаев невозможно, поэтому приходится углубляться под землю. При этом наиболее эффективно и просто создать полностью всю шахту или только кессон из бетонных колец.
Кессон для скважины из бетонных колец – оптимальное решение
Септики. Снова проблема отсутствия центральной системы толкает на обустройство индивидуального хранилища отходов человеческой жизнедеятельности. Дачный туалет из бетонных колец или канализационный колодец отлично справятся с поставленной задачей.
Сливная яма из бетонных колец обеспечит сохранение и фильтрацию сточных вод
Прокладка коммуникационных сетей. Железобетонные тоннели защитят электрические или тепловые сети от любых агрессивных воздействий внешней среды.
Технические характеристики
Благодаря каким же качествам применение цементных колец столь выгодно в обустройстве перечисленных выше конструкций?
- Влагостойкость. Это одно из основных требования, так как в большинстве случаев предполагается постоянный контакт с жидкостями, который выдержит далеко не каждый строительный материал.
- Прочность. Армированный бетон обладает достаточной стойкостью к механическому давлению, чтобы превосходно выдерживать оседание грунта и любые другие физические воздействия.
- Удобные размеры бетонных колец. Например, наиболее распространённые изделия имеют метровый диаметр и почти такую же высоту, что очень удобно как при монтаже колодца, так и во время его эксплуатации.
Объем бетонных колец всегда выбирается в соответствии с удобством их применения
