Особенности заземления воздуховодов систем вентиляции

Как выбрать

Правила выбора зависят от того, где будут использоваться вентканалы, площади и назначения помещения, будущих условий эксплуатации и необходимой производительности системы вентиляции.

Подбор площади сечения

Работа системы воздухоотведения  зависит от того, насколько правильно рассчитана площадь ее сечения.

Вычисляют ее по формуле: S=P/v.

Где:

S — площадь сечения;

P — производительность СВО;

v — скорость движения воздушных масс.

Вычисление производительности вентиляции предполагает определение количества воздуха, необходимого для комфортного пребывания в помещении.

Рассчитывается она 2 способами:

по объему необходимого воздуха: P=A × n

где:

P — производительность СВО;

A — количество людей, находящихся в помещении в течение часа;

n — норма расхода воздуха, указана в строительных нормативных документах: СНиП 41-01-2003 и МГСЧ 3.01.01.

по кратности проветривания (вентилирования): P=V × k

где:

P — производительность СВО;

V — объем помещения;

k — кратность проветривания, также указана в СНиП 41-01-2003.

Форма и диаметр труб

Конфигурация самих воздуховодов – это также не последний момент.

От этого зависит внешний вид помещения, эстетичность и эргономичность системы вентиляции, качество воздухообмена.

При выборе типа трубы руководствуются следующими соображениями:

• по воздуховоду меньшего диаметра воздух проходит с большей скоростью;
• чем выше скорость, тем больше шума от воздушных масс, к тому же металл сам по себе довольно шумный материал;
• по каналам круглого сечения воздух проходит быстрее, они проще монтируются и стоят дешевле;
• прямоугольные выглядят эстетичнее, занимают меньше места;
• в круглых оцинкованных воздуховодах не скапливается пыль по углам и на стыках секций, в отличие от прямоугольных;
• прямоугольные трубы могут иметь больший размер.

Жесткость и конструктивные особенности

Важно обращать внимание на плотность швов: чем они плотнее, тем прочнее будет соединение, а период эксплуатации – дольше. Помимо этого, выделяют стандартные и теплоизолированные трубы. Дополнительная теплоизоляция необходима при обустройстве печных труб или вентиляции снаружи помещения

Дополнительная теплоизоляция необходима при обустройстве печных труб или вентиляции снаружи помещения.

Помимо этого, выделяют стандартные и теплоизолированные трубы. Дополнительная теплоизоляция необходима при обустройстве печных труб или вентиляции снаружи помещения.

Также отдельно выделяют огнезащитные воздуховоды.

Дополнительные покрытия, особенности материала

Оцинкованные трубы вентиляции могут быть дополнительно покрыты слоем изоляционного материала. Используют для этих целей минеральное волокно, полиуретан, войлок и др.

Он выполняет тепло- и шумоизоляционную функцию. Благодаря изоляции внутри канала поддерживается постоянный уровень температуры воздуха, не появляется конденсат, не промерзает контур, снижается уровень шума.

На трубах используется одностороннее, когда цинк нанесен только снаружи, и двухстороннее цинковое покрытие, когда защищена и внутренняя, и внешняя сторона.

Последний вариант более практичный и долговечный, т. к. от разрушения защищена и внутренняя, и внешняя поверхность.

Сейчас на рынке появились воздуховоды с алюмоцинковым покрытием. В него добавлено 5% алюминия. Благодаря этому покрытие получается более пластичным, с улучшенными антикоррозийными свойствами.

Система вентиляции пластиковых окон

Пластиковые окна предъявляют особые требования к системе вентиляции. Самая простая система вентиляции – естественная бесканальная, при которой циркуляция воздуха в помещении обеспечивается путём открывания форточки, фрамуги или окна целиком. Однако этот способ слишком затратный для средних и северных широт, особенно в холодное время года.

Приточная вентиляция на пластиковые окна

Более правильный подход в таком случае – использовать клапан приточной вентиляции для пластиковых окон. Это приспособление монтируется горизонтально в верхней части пластикового окна и может быть установлено своими руками. Потребуется несколько нехитрых инструментов: отвёртка, рулетка, канцелярский резак и собственно сам клапан.

Клапан приточной вентиляции, установленный на металлопластиковое окно

Основные преимущества использования клапана вентиляции для пластиковых окон:

• восстанавливается естественный приток воздуха в помещение;
• не появляются сквозняки;
• не нарушается звукоизоляция;
• не уменьшается световой проём.

Обустроить своими руками вентиляцию пластиковых окон гораздо проще, чем установить клапан или подобное устройство для деревянных или алюминиевых окон.

Толщина стали для воздуховодов с круглым и прямоугольным сечением

Согласно приложению «Н» СНиП 2.04.05-91-2003, толщина стальных труб должна соотноситься с наружными размерами поперечного сечения. Для большей наглядности мы свели данные по сечению и толщине в одну таблицу.

Для круглых воздуховодов
Сечение (в мм)	Толщина (в мм)
До 200 включительно	0,5
250-450	0,6
500-800	0,7
900-1250	1,0
1400-1600	1,2
1800-2000	1,4
Для прямоугольных воздуховодов (с указанием размера большей стороны)
до 250 включительно	0,5
300-1000	0,7
1250-2000	0,9
от 2000	На основе расчетов
Для сварных воздуховодов	С учетом условий сварки
Воздуховоды для перемещения воздуха с температурой более 80 градусов, а также с примесями или высокой концентрацией абразивной пыли	На основе расчетов

Воздуховоды классифицируются по типу поперечного сечения. Об особенностях прямоугольных и круглых воздуховодов мы уже писали тут. От формы зависит очень многое, так как она задает скорость движения воздушных потоков внутри короба. По сути, от нее зависит, насколько эффективно будет работать вытяжка. И в этом отношении лучше короб именно с круглым сечением, потому что в круглой «трубе» вихри почти не встречают сопротивления и перемещаются очень быстро.

По прямоугольным воздуховодам воздух идет хуже из-за формы короба. Дело в том, что внутри отдельные части соединяются фланцами с уплотнением, из-за чего в стыках часто утекает воздух. Страдает воздухонепроницаемость, из-за чего прямоугольные коробы не столь экономичны, как круглые.

Воздушные массы расходятся внутри неравномерно и создают турбулентные зоны. Они снижают эффективность работы вентиляции, что приводит к дополнительным затратам электроэнергии. В свою очередь, потери воздуха из-за турбулентных зон внутри короба вызывают шум. Соответственно, во избежание шума давление воздуха и скорость его движения в коробе приходится ограничивать. А это отражается на эффективности работы вентиляции самым прямым образом.

Общие правила по монтажу воздуховода

Каждое крепление воздуховодов должны отвечать общим требованиям, которые соответствуют нормативной документации, так называемый ГОСТ крепления воздуховодов:

Акт нормативный	Название документа
СП 60.13330	Отопление вентиляция и кондиционирование
СП 73.13330.2012	Внутренние санитарно-технические системы зданий

Наряду с требованиями, указанными в общепринятой документации имеются предписания производителей воздушных каналов по установке.

Обязательные правила воздуховодных систем

1. Монтаж систем вентиляции гибкого типа осуществляется с помощью полного распрямления.
2. Установленная конструкция не должна провисать. Из-за провисания снижается давление.
3. Канал систем вентиляции  должен быть обязательно заземлен. При эксплуатации образуется электричество статическое.
4. При планировании проекта и входящих элементов систем необходимо учесть аэродинамику. Она возникает внутри конструкции при движении воздуха.
5. Гибкие вентиляционные отводы не должны применяться на вертикальных двухэтажных участках.
6. Жесткие вентиляционные отводы  должны устанавливаться в подвальных, цокольных помещениях.
7. Если при установке была повреждена конструкция вентиляции, то ее нужно заменить новой. Это также относится и к теплоизоляции снаружи.
8. Если система вентиляции проходит сквозь конструкцию зданий, нужно обязательно использовать металлические переходники и гильзы.
9. При установке соединения, участки вентиляции должны иметь радиус поворота больше как минимум два диаметра. Иначе аэродинамические свойства канала понижаются.

Рекомендации по эксплуатации оборудования

Лучше воздержаться от монтажа соединительных стандартных конструкций в случае расположения участка на двух разных уровнях по высоте. Следует использовать гибкий длинный воздуховод.

Необходимо обеспечить его изоляцию от элементов, находящихся под высокой температурой, в частности от труб, которые проводят отопление. Если этого не сделать, воздуховод может провиснуть. В большей степени это касается деталей, изготовленных из полиэфирных материалов. Провисание рукава приводит к ускорению процесса старения оборудования.

Значительно сокращает эксплуатационный срок применение деталей, тесно контактирующих друг с другом в сырых и теплых условиях из-за коррозии. Поврежденный элемент, как правило, заменяют новым. Возможно проведение восстановительных работ путем обрабатывания поврежденных участков клеем, если те располагаются на наружном рукаве теплоизолированного устройства.

Традиционное решение

Все этапы проектирования, производства и монтажа каналов прямоугольного и круглого сечений регламентируются многочисленными документами, в том числе ТУ 36 –736 – 93. В нём содержатся условия, применимые к металлическим воздуховодам.

Большинство участников рынка производят данные изделия из оцинкованной холоднокатаной листовой стали с такими параметрами: на 1 кв. метр материала приходится 200…400 граммов цинка, а толщина листа при этом колеблется  в диапазоне от 0,5 до 1,4 миллиметров. Соответствие воздуховодов вентиляционных металлических ТУ 36 736 93 предусматривает возможность транспортировки газовоздушных смесей с относительной влажностью, не превышающей 60-80 процентов, и температурой не более +80 ۫С. Системы вентиляции с такими показателями подходят для эксплуатации в бытовых условиях.

Для бытовой системы подачи воздуха достаточно трубы с тонким покрытием цинка

Если возникает необходимость в транспортировке более горячего воздушного потока, используют жаростойкую или чёрную сталь. Когда же предполагается организовать перемещение особо агрессивной газовоздушной смеси, в том числе влажной, устанавливаются воздуховоды, изготовленные из стали, покрытой слоем полимера, коррозионно-стойкой тонколистовой стали или алюминия.

Материалы и основные этапы

Любые монтажные работы невозможны без применения отдельных материалов. К ним относят:

• Фланцевые шины.
• Саморезы, анкеры и другие крепежи для вентиляции.
• Вентиляционные трубы.
• Армированный скотч.
• Шпильки.
• Разнокалиберные уголки.

При самостоятельном монтаже вентиляции необходимо соблюдать определенную последовательность действий. В первую очередь следует подготовить перечисленные материалы и инструменты, а также определить объем будущих работ.

Дальше нужно выполнить разметку поверхности. Приточные узлы фиксируются на высоте 50 см от уровня напольного покрытия, вытяжные — в 15−30 см от потолка. Следующий этап заключается в проделывании отверстий шириной на 1,5−2 см больше сечения трубопровода, а также последующей очистке поверхности от загрязнений.

После проведения перечисленных действий остается установить и закрепить вентиляторы. Их диаметр должен соответствовать сечению труб. Оптимальная толщина — на 1−2 см меньше толщины трубы. В конечном итоге фиксируются трубы, а все образованные пустоты заполняются монтажной пеной.

По аналогичным принципам проводится монтаж оборудования во всех комнатах. После успешного вывода и обустройства вытяжной системы следует надеть на конец каждой трубы декоративную решетку.

Методы расчета для помещений жилого дома

Приток необходимого количества воздуха в жилых помещениях в зависимости от типа комнаты может обеспечиваться через автономные воздушные клапана в стенах с регулируемыми параметрами открывания, форточки, двери, фрамуги и окна

Специалисты обращают внимание проектировщиков на то, что при расчете показателей полной замены воздуха в жилых комнатах, необходимо учитывать ряд параметров, среди которых:

• назначение помещения;
• количество постоянно находящихся в сооружении людей;
• температура и влажность воздуха в помещении;
• количество работающих электрических приборов и норма выделяемого ими тепла;
• тип естественной вентиляции и обеспечиваемые им показатели кратности замены кислорода в течение 1 ч.

Для создания комфортных условий согласно нормам СП 54.13330.2016 величина воздухообмена должна составлять:

1. При площади помещения, приходящегося на 1 человека в размере менее 20 м² для детских комнаты в квартире, спален, гостиных и общих помещений подача воздуха должна составлять 3 м³/ч на 1 м² площади каждой из комнат.
2. При общей площади в расчете на одного человека превышающей 20 м², интенсивность воздухообмена должна составлять 30 м³/ч на 1 человека.
3. Для кухни, оснащенной электрической плитой минимальные показатели подачи кислорода не могут быть меньше 60 м³/ч.
4. Если на кухне используется газовая плита, минимальное значение нормы воздухообмена увеличивается до 80-100 м³/ч.
5. Нормативные показатели кратности воздухообмена для вестибюлей, лестничных клеток и коридоров составляет 3 м³/ч.
6. Параметры воздухообмена несколько возрастают при увеличении влажности и температуры в помещении и составляют для сушильных, гладильных и постирочных комнат 7 м³/ч.
7. При организации в жилом помещении ванной и уборной, расположенных отдельно друг от друга, норма воздухообмена должна быть не меньше 25 м³/ч, при совмещенном расположении санузла и ванной комнаты, этот показатель увеличивается до 50 единиц.

Учитывая то, что при готовке помимо пара образуется ряд летучих соединений с содержанием масла и гари, при организации системы воздухообмена на кухне необходимо исключить попадание этих веществ в пространство жилых комнат. Для этого воздух кухонного помещения за счет создания тяги в вентиляционном канале, высотой не менее 5 м и использования специального вытяжного зонта удаляется наружу. Такой тип организации ротации воздушных масс обеспечивает устранение и избыточного количества тепла. Однако во избежание попадания отработанного воздуха в квартиры, расположенные на верхних этажах при строительстве сооружения выполняется воздушный затвор, обеспечивающий изменение направления воздушного потока.

Роль заземления вентиляционных систем

Заземление вентиляционных систем играет важную роль в обеспечении безопасности и нормальной работы системы. Оно позволяет эффективно снизить риск возникновения электростатического разряда и предотвратить возможные повреждения оборудования и проблемы с электрической безопасностью.

Почему необходимо заземление вентиляционных систем?

Вентиляционные системы могут накапливать статическое электричество в результате трения воздуха о поверхности воздуховодов или фильтров. Это может привести к накоплению достаточно большого заряда, который может вызвать электростатический разряд.

Электростатический разряд может стать причиной возникновения пожара или поражения электрическим током. Поэтому вентиляционные системы должны быть заземлены, чтобы обеспечить безопасность персонала и предотвратить повреждение оборудования.

Основные требования к заземлению вентиляционных систем

• Вентиляционные системы должны быть заземлены в соответствии с требованиями электробезопасности и нормативными документами.
• Заземляющий проводник должен иметь достаточную площадь поперечного сечения и быть выполнен из материала с низким сопротивлением.
• Заземляющий проводник должен быть надежно закреплен к вентиляционным системам и заземляющей шине.
• Заземляющая шина должна быть надежно закреплена к земле и иметь низкое сопротивление заземления.
• Заземляющая шина должна быть обозначена соответствующими знаками безопасности.

Проверка эффективности заземления вентиляционных систем

Для проверки эффективности заземления вентиляционных систем можно использовать мультиметр или другое специализированное оборудование для измерения сопротивления заземления.

Измерение сопротивления заземления должно проводиться регулярно, чтобы убедиться в надлежащем состоянии заземления и принять меры по его улучшению при необходимости.

Выводы

Заземление играет важную роль в обеспечении безопасности и нормальной работы вентиляционных систем. Оно позволяет снизить риск возникновения электростатического разряда и предотвратить возможные повреждения оборудования и проблемы с электрической безопасностью. Поэтому следует строго соблюдать требования по заземлению вентиляционных систем в соответствии с нормативными документами и проводить регулярную проверку эффективности заземления.

Системы принудительного типа

В современном домостроении для герметизации оконных и балконных проемов применяют пластиковые и металлопластиковые конструкции. Стеклопакеты из полимеров и алюминия прочнее, чем древесина, однако зачастую полностью перекрывают естественные каналы поступления свежего воздуха.

Двери также плотно примыкают к полу, делая помещения абсолютно герметичными. Поступления воздуха не происходит, а при отсутствии эффективной приточной системы и вытяжная становится бесполезной.

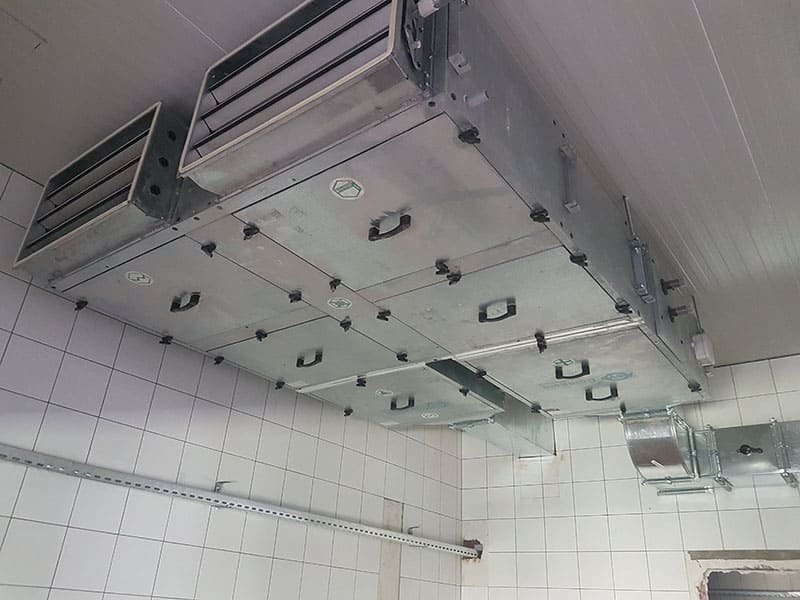

Чтобы решить проблему доступа свежего воздуха во все квартиры, в элитных жилых домах устанавливают специальное оборудование – приточно-вытяжные установки.

Пример монтажа приточно-вытяжной системы в многоквартирном здании. Внизу, в подвале или цоколе, устанавливают приточное оборудование с фильтрацией и подогревом воздуха, на крыше – чиллер и вентилятор

Система приточно-вытяжной вентиляции довольно сложная, а для монтажа ее отдельных элементов потребуется выделить место в подвале (подогрев приточного воздуха) и на крыше (вентилятор и чиллер).

В отличие от естественной вентиляции, побудительная является энергозависимой. Кроме того, она состоит из комплекта сложных устройств, управление которыми производится с одного пульта.

ШУВ устанавливают рядом с приточным оборудованием, в подвале, а доступ к нему имеет только квалифицированный обслуживающий персонал.

Можно сказать, что в жилых многоэтажках присутствуют все три типа вентиляции, причем естественная является наиболее распространенной, а установка принудительной или комбинированной системы пока ограничена.

Типы воздуховодов

В качестве трасс для движения воздушных масс используют специальные каналы – воздуховоды. Как правило, это трубы, которые принято различать по форме, жесткости и материалу изготовления.

Форма сечения

Наиболее часто применяются круглые или квадратные воздухопроводы. Иногда из-за характеристик помещения возможна установка лишь плоских каналов. В этом случае используются овальные, полученные на специальном оборудовании путем сжатия круглых труб. Часто в условиях ограниченного пространства устанавливаются прямоугольные изделия небольшой высоты, но достаточно широкие, чтобы площадь сечения соответствовала требуемым характеристикам.

Круглые вентиляционные каналы отличаются от квадратных меньшей себестоимостью, небольшим весом, лучшей аэродинамикой – в них меньше препятствий для воздухообмена. Достоинствами также являются высокая герметичность, тихая работа и несложный монтаж. Преимущество прямоугольных труб в экономии пространства – для небольших помещений они просто незаменимы.

Жесткость

По этому признаку различают гибкие, полужесткие и жесткие воздуховоды. Первые делятся на каркасные и бескаркасные и изготавливаются в виде круглого гофрорукава. Они используются для сборки небольших воздухораспределительных систем, вместо угловых отводов или в качестве соединителя отдельных участков вентиляционных каналов. Гибкие трубы могут гнуться в любом направлении, а также многократно растягиваться и сжиматься, не теряя свойств. В качестве каркаса обычно выступает стальная спираль, для обшивки которой применяются полимерные, синтетические материалы или алюминиевая лента. В конструкции таких труб может использоваться теплозащитная или шумопоглощающая изоляция.

Для полужестких воздуховодов характерно двухстороннее алюминиевое покрытие с внутренней прослойкой из минеральной ваты. Они имеют такой же проволочный каркас. Еще один вариант – труба, свернутая из алюминиевого штрипса. Её можно растянуть и придать необходимую конфигурацию только один раз. Хороша такая конструкция тем, что выдерживает нагрев до 700 градусов и может использоваться в системах дымоудаления.

Жесткие воздуховоды обладают гладкой внутренней поверхностью и отличаются высокими аэродинамическими характеристиками

К тому же они прочны и обеспечивают хорошую герметичность стыков, что особенно важно для вентиляции в промышленных помещениях с вредным производством. Бывают прямошовными и спирально-навивными

Материал

Как уже было сказано, для изготовления воздушных каналов используются металлические листы с различными характеристиками:

• Для относительно холодного (до 80 градусов) и сухого (не более 60% влажности) воздуха подойдут трубы из тонкого железа – 0,5-1,0 мм. Это может быть холоднокатаная оцинкованная или горячекатанная сталь.
• Для более высоких температур и показателей влажности будут уместны конструкции из нержавеющей или углеродистой стали. Толщина стенок таких воздуховодов от 1,5 до 2,0 мм.
• Если предстоит сборка системы в производственных помещениях с сильной запылённостью, а также при наличии химически агрессивных газов и паров, применяют изделия из алюминиевых сплавов, металлопласта, углеродистой стали. Конструкции вытяжной вентиляции в таких случаях должны иметь защитное покрытие.

Также встречаются пластиковые изделия (из ПВХ или полипропилена) и воздуховоды из стеклоткани.

Изоляция

В качестве защиты от выпадения конденсата либо для снижения теплоотдачи вентиляционные каналы обшивают изоляционным материалом: минеральной каменной ватой, вспененным полиэтиленом, каучуком и другими.

В жилых помещениях, особенно в детских или спальнях часто необходимо снизить шумы, свойственные работающим системам вентиляции. Для обеспечения звукоизоляции материалы, как правило, применяются аналогичные. Расчёт необходимой толщины слоя лучше поручить специалистам.

Виды воздуховодов из оцинкованной стали

Круглые, в свою очередь, по способу производства подразделяются на спирально-навивные и прямошовные.

От этого зависят эксплуатационные характеристики и сфера применения труб.

Спирально-навивные

Воздуховоды этого типа делают из листовой стали шириной 137 мм. Ее закручивают на специальном станке. Чтобы спираль не распадалась, края листа по кругу скрепляют замковым соединением.

Для большей герметичности все швы промазывают силиконом. Спирально-навивные трубы получаются очень прочными и надежными.

Спирально-навивные трубы имеют небольшой вес, вентканалы из них собираются легко, с использованием стандартных крепежных элементов. Внутренняя часть воздуховодов получается гладкой, не замедляет скорость воздушного потока.

Они имеют аэродинамичную форму, а внутренняя спираль позволяет дополнительно разгонять воздух, что позволяет повысить эффективность и продуктивность системы. Вентканалы не провисают даже при большой длине.

Их можно дополнительно укрепить ребрами жесткости.

Для спиральных воздуховодов разного диаметра используют сталь разной толщины:

• при диаметре до 355 мм используется лист толщиной  0,55 мм;
• при диаметре от 400 мм до 800 мм – сталь толщиной 0,7 мм;
• при сечении от 900 мм до 1250 мм – лист толщиной 1 мм.

Вентканалы продаются погонными метрами, цена на материал зависит от сечения трубы, толщины стали и слоя цинкового покрытия, наличия дополнительных ребер жесткости и других параметров.

Прямошовные

Прямошовные круглые воздуховоды из оцинкованной стали изготавливают из листов, соединенных сваркой в трубу. Их делают на специальном станке или вручную,  если требуется вентканал нестандартного размера.

Для монтажа используют фасонные изделия, отрезки труб соединяются ниппелями. Соединения обрабатывают герметиком.

Прямошовные трубы имеют аэродинамичную форму, что обеспечивает высокую скорость прохождения воздуха и большую эффективность системы. За счет этого вентиляция работает тихо, дополнительные шумы минимизированы.

К толщине стали прямошовных труб предъявляют те же требования, что и для спирально-навивных: чем больше сечение, тем толще должен быть лист оцинковки.

Прямоугольные

Для изготовления прямоугольных воздуховодов из оцинкованной стали используют металл толщиной 0,55-1 мм.

Его подбирают в зависимости от диаметра сечения будущей трубы.

Благодаря наличию ребер жесткости вентканал получается надежным и не провисает по всей длине.

Изготовление труб прямоугольного сечения более сложное, чем круглых.  Для получения воздуховода лист сгибают на специальном станке так, чтобы образовались ребра жесткости.

На краях остается открытый продольный замок, который закрывают на специальном аппарате. Места соединений обрабатывают герметиком, чтобы исключить подсос воздуха.

Прямоугольная форма позволяет экономить место под потолком, воздуховод получается менее заметным и не очень объемным.

Форма труб неаэродинамичная, что ухудшает эффективность работы системы, снижает скорость движения воздушных масс, провоцирует появление дополнительных шумов.

Воздуховоды такого типа требуют более частых осмотров и прочисток, а монтировать их сложнее.

Несмотря на все эти недостатки, прямоугольные трубы пользуются популярностью при прокладке вентиляционных каналов на производстве, а также в помещениях маленького размера из-за своей эргономичности и возможности экономии места.

Прямоугольные трубы имеют стандартный размер 1,25 м. На заказ возможно изготовление элементов другой длины. Воздуховоды прямоугольного сечения имеют класс П и Н. Они надежны в эксплуатации, но требуют внимательного к себе отношения.

Фасонные изделия из оцинковки

Вентиляционные каналы никогда не бывают прямыми: трубы по пути делают повороты, изгибаются, разветвляются, подключаются к другим устройствам.

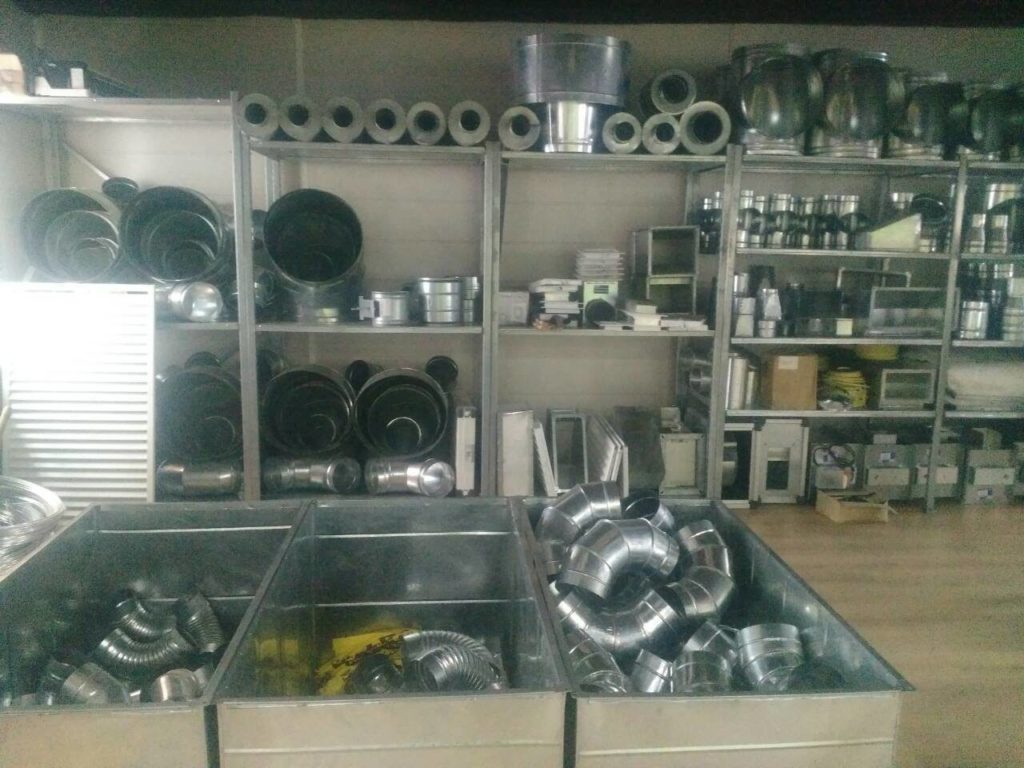

Для соединения отрезков труб между собой используют фасонные части, т. е. соединительные элементы разных форм. При подборе фасонных изделий учитывают размер и форму используемых труб: они должны быть такой же формы, что и сам канал.

При правильной сборке вентиляции количество использованных отрезков труб и фасонных изделий совпадает. При сборке сложных систем количество дополнительных элементов может быть больше.

Конструкция воздуховодов и предъявляемые требования

Движение воздушных потоков внутри здания и снаружи осуществляется по вертикальным и горизонтальным вентиляционным каналам. Монтаж труб вентиляции производится по проектным отметкам, указанным в рабочих чертежах. Правила установки приведены в нормативных сборниках СП 73.13330.2016 и СП 60.13330.2016.

Вентиляционные каналы могут быть выложены внутри капитальных стен или располагаться в помещениях дома под потолком или вдоль стен. Нередко обстоятельства диктуют проектирование воздуховодов снаружи здания.

Бывает, что прокладка воздуховодов производится за пределами здания. Предпосылки к подобному решению связаны в основном с переделкой жилых объектов в коммерческие или производственные

Разделение каналов по функциональности:

• приточные – по ним в дом поступает свежий воздух;
• вытяжные – для удаления загрязненных воздушных масс.

При естественной вентиляции в частном доме все вытяжные каналы могут проходить в одной шахте. Для этого помещения с повышенной влажностью, нестабильной температурой и характерным парообразованием, из которых удаляется использованный воздух, проектировщики стараются расположить рядом друг с другом.

К вентиляционным каналам предъявляется целый ряд требований:

• герметичность;
• бесшумность;
• компактность, расположение в скрытых частях дома;
• прочность, долговечность.

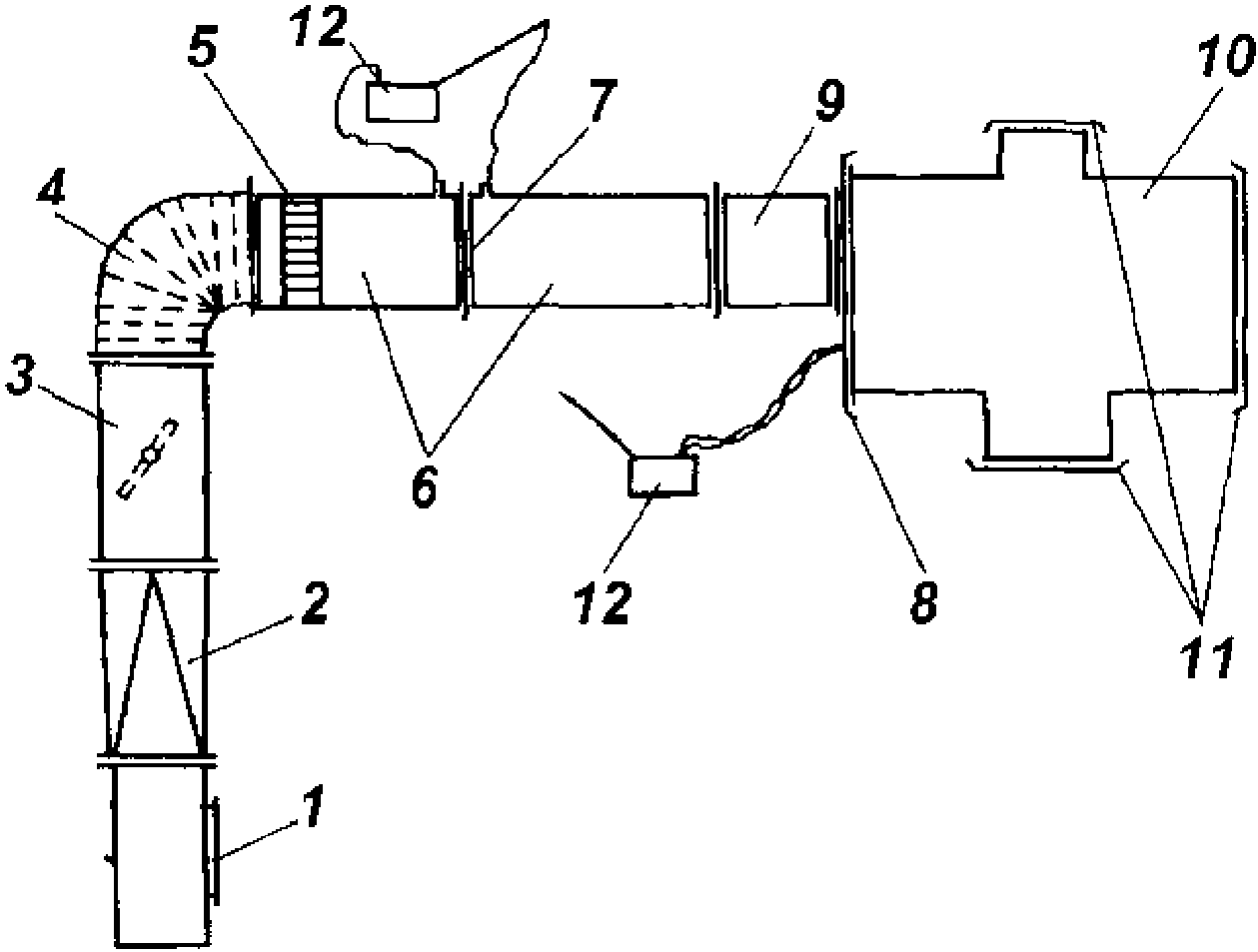

В ходе монтажа из отдельных типовых деталей создается пространственная структура воздуховодов. Для ее строительства применяют кроме прямолинейных элементов дополнительные фасонные части.

Отвод служит для поворота канала на 90 градусов. Тройник и крестовина предназначены для создания ответвлений от магистрали. Зонты предотвращают попадание в трубу мусора и атмосферных осадков. Ниппель соединяет все части между собой

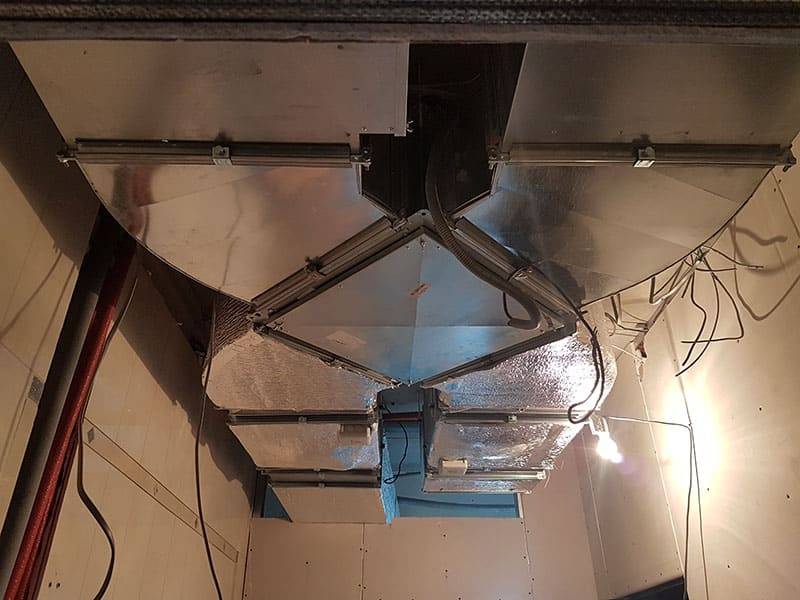

По внешней конфигурации применяют круглые и прямоугольные воздуховоды. Трубы с цилиндрическими формами имеют оптимальные данные для беспрепятственного движения воздушных масс. Прямоугольные короба позволяют экономить свободное пространство, их легко спрятать за фальшь-стенами и подвесными потолками.

Воздухопроводы бывают жесткими и гибкими. Жесткие магистрали изготавливают и в круглом и прямоугольном варианте по ВСН 353-86, ТУ-36-736-93.

Для жесткого варианта используются материалы:

• холоднокатаная оцинкованная сталь – 0,5 – 1,0 мм;
• горячекатаная тонколистовая сталь – 0,5 – 1,0 мм;
• полимеры – 1,0 – 1,5 мм.

Для влажных помещений подойдут воздуховоды из пластика или из нержавеющей стали толщиной 1,5 – 2,0 мм. В химически активных зонах применяют трубы из металлопластика, алюминия и его сплавов.

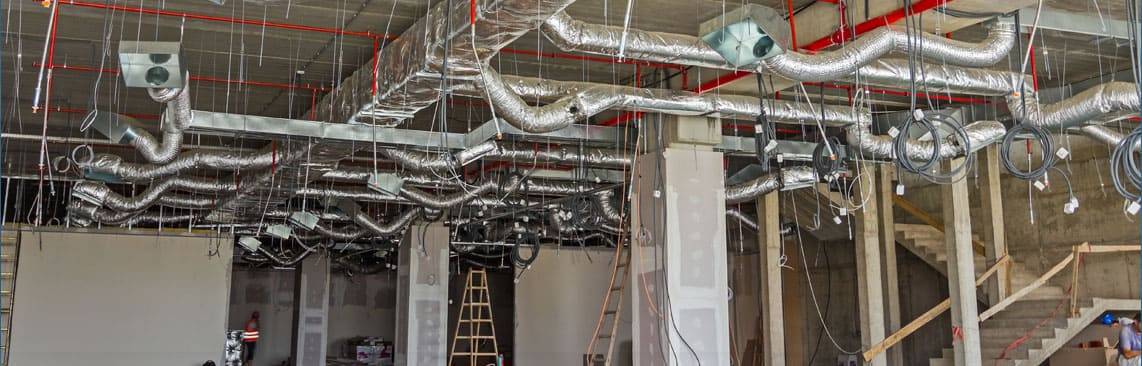

Гибкие каналы выполняют в виде труб из мягкого материала. Их часто используют как удобные вставки для присоединения жестких воздуховодов к вентиляционному оборудованию.

На поперечном сечении хорошо видна многослойная структура гибкого утепленного канала: мягкая оболочка, армирующий пластиковый или металлический каркас. Послушность трубам придают материалы: алюминиевая фольга, полиэфир, силикон, текстиль, резина

Изгибающиеся вентиляционные каналы подходят для перемещения воздуха с небольшой скоростью и давлением.

В жилых домах часто монтируют вентиляционные трубы из ПВХ с высокими тепло- и звукоизоляционными свойствами.

Типовые детали из поливинилхлорида соединяют с помощью:

• неразъемных контактов – сварки встык или приварных муфт;
• разъемных элементов – фланцев, муфт, раструбов.

Крепления к воздуховодам из ПВХ применяют как подвесные, так и опорные.

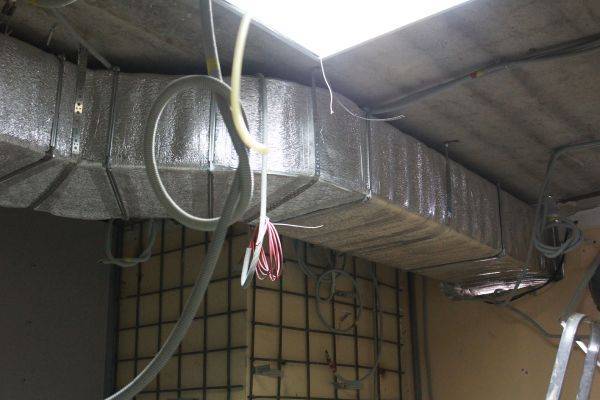

Теплоизоляция защищает вентиляционные каналы от образования конденсата. В основном это касается производственных и неотапливаемых помещений. Для частных домов и офисов теплоизоляция применяется при утеплении вентиляции на чердаке. Звукоизоляция труб выполняется в жилых комнатах.

Обязательно выполняется заземление металлических вентиляционных труб для снятия накапливающегося статического напряжения.

Первые шаги по установке воздуховода к стене

После выбора нужного типа воздуховода необходимо правильно произвести его установку. Если воздуховод устанавливается к стене, то нужно учитывать множество особенностей и тонкостей. Первое, что необходимо сделать, разметить на стене точки, к которым будут присоединены . Следует позаботиться о том, чтобы средства транспортировки секций вентиляционного устройства находились у вас под рукой. Они понадобятся для быстрой сборки конструкции.

https://youtube.com/watch?v=aG-ZPsV3c-M

Перед тем как начинать установку, на наружную стену должны быть установлены крепления, консоль с блоком и лебедка с отводным блоком. Далее необходимо сконструировать блок и присоединить к нему стропы. Далее его нужно поднять на необходимую высоту. Так как установить блоки ровно и правильно с первого раза едва ли получится, их можно выровнять с помощью специальных оттяжек. Обязательно следует проверить надежность крепления. Блоки должны плотно и герметично соединяться друг с другом, образую конструкцию вертикальных воздуховодов.

1.7.120

Если здание имеет несколько обособленных вводов,
главная заземляющая шина должна быть выполнена для каждого вводного устройства.
При наличии встроенных трансформаторных подстанций главная заземляющая шина
должна устанавливаться возле каждой из них. Эти шины должны соединяться
проводником уравнивания потенциалов, сечение которого должно быть не менее
половины сечения PE (PEN)-проводника той линии
среди отходящих от щитов низкого напряжения подстанций, которая имеет наибольшее
сечение. Для соединения нескольких главных заземляющих шин могут использоваться
сторонние проводящие части, если они соответствуют требованиям 1.7.122 к
непрерывности и проводимости электрической цепи.
