Описание и характеристики кабеля марки КГН

Параметры кабеля

Как и любой другой кабель, КГН имеет определенную область применения, даже несмотря на то, что он обладает повышенной устойчивостью к огню и к маслу.

Параметры и технические характеристики кабеля КГН следующие:

1. Рабочая температура лежит в пределах от -30 °С и до +50 °С. Существует особый, называемый «тропическим», вид этого кабеля, который обозначается как «КГ-Т». Его рабочая температура может быть на 5 °C выше.
2. Наименьшая температура прокладки без предварительного подогрева — -15 °С. В рабочем режиме медные жилы могут нагреваться до +75 °С.
3. Если используется переменный ток, то напряжение не должно превышать 660 Вольт, а если через провод проходит постоянный ток, то напряжение может достигать 1 тыс. Вольт.
4. Частота переменного тока — 400 Гц.
5. Радиус изгиба во время монтажа должен быть не меньше 8 наружных диаметров.
6. Длина кабеля может быть разной в зависимости от его толщины. Если площадь сечения не превышает 35 кв. мм, то он может иметь длину от 150 м. Если же площадь сечения больше 35 кв. мм, то минимальная длина провода может составлять 100 м.

Обычно производители кабеля КГН дают на свою продукцию гарантию 6 месяцев с момента начала эксплуатации. Однако если провод был приобретен и еще не начал использоваться, то его гарантийный срок — 12 месяцев.

Выбор кабеля по количеству жил и сечению

Первое, на что следует ориентироваться при выборе кабельных изделий – условия эксплуатации и допустимые нагрузки в процессе передачи данных. В случае с бытовыми сетями напряжением 220 В можно использовать кабель с двумя жилами, сечение которых составляет 1-6 кв. мм. Если применяется PE-проводник с заземляющим контуром, то нужно подбирать трехжильное изделие. Последняя жила отводится под заземление.

В электрических сетях напряжением 380 и 660 В применяют трехжильные провода с заземляющей или дополнительной жилой, используемой для управления оборудованием. Для расчета сечения проводников необходимо ориентироваться по силе тока и предполагаемой нагрузке (мощности подключаемых устройств).

В таблице ниже приведены максимально допустимые силы тока и мощность в зависимости от сечения двух- и трехжильных КГН:

Сечение жилы, кв. мм	Ток для двухжильного КГН, А	Ток для трехжильного КГН с «землей» или «нулем», А	Мощность для двухжильного КГН, кВт (220 В)	Мощность для трехжильного КГН, кВт (380 В)
1,5	35	27	4,1	10,5
2,5	47	39	5,9	16,5
4	60	49	8,3	19,8
6	75	62	10,1	26,4
10	97	82	15,4	33
16	128	114	18,7	49,5
25	162	148	25,3	59,4
35	200	178	29,7	75,9
50	245	222	38,5	95,7
70	290	272	47,3	118,8
95	347	327	57,2	145,2
120	407	385	66	171,6

Если применяются проводники уменьшенного сечения, чем требуется для указанных мощности и силы тока, то может произойти нагрев. Это приведет к разрушению изоляционного слоя и выходу из строя кабеля.

Покупая кабельные изделия, обязательно выполните внешний осмотр и убедитесь в отсутствии обрыва на жилах и трещин на изоляции. Аналогичная процедура должна быть выполнена после транспортировки продукции или непосредственно перед монтажом. Для этого подойдет метод самодельной прозвонки: устройство тестирования собирается из нескольких простых элементов, включая батарейку, лампочку и тонкий провод.

1. Припаяйте лампочку к «плюсовой» клемме батарейки.
2. Припаяйте провод к цоколю на лампочке. Другой кабель нужно соединить с отрицательной стороной батарейки.
3. Оставшиеся концы провода нужно соединить с краями проверяемого кабеля. Лампочка должна загораться, что указывает на целостность проводника.
4. Данное устройство применяется для проверки целостности изоляции жил. Один конец тестера соединяют с проверяемой жилой, другой – с краями кабеля. Если лампочка загорится, то это будет указывать на наличие короткого замыкания. Кабель непригоден для эксплуатации.

Сферы применения и условия эксплуатации

Установка и эксплуатация кабеля КГН должны выполняться при соблюдении ряда условий и параметров. В отличие от большинства кабельных изделий КГН способен выдерживать воздействие агрессивной среды и повышенной влажности. К агрессивной среде можно отнести, к примеру, морской соленый воздух или шахты, где требуется коммутация подвижного оборудования к сетям электрического питания.

Напомним, что изначально кабель КГН предназначался для подключения устройств на кораблях. При соблюдении правил и последовательности монтажа провод может успешно эксплуатироваться даже под водой.

Нередко изделие применяют как временную электрическую проводку в комнатах с естественной вентиляцией. К числу таковых можно отнести различные объекты, находящиеся на определенных этапах застройки либо подвальные помещения.

КГН не может использоваться на воздушных линиях электропередач, поскольку его оболочка не способна противостоять воздействию ультрафиолетовых лучей солнца. В случае необходимости такой прокладки нужно обеспечить дополнительную защиту для наружной оболочки.

Существует много отечественных производителей, выпускающих кабель данной модификации. Все они соблюдают основные технические требования, в соответствии с которыми КГН используется для коммутации нестационарных электрических устройств к сети переменного тока напряжением не более 660 В и частотой 400 Гц либо к источникам постоянного тока до 1000 В. Максимально допустимая температура при продолжительной эксплуатации – 75 гр. Цельсия. Срок эксплуатации обычного КГН составляет 2,5 года, КГН-Т – четыре.

Описание характеристик кабеля марки КГН

* При нажатии кнопки «Получить файл» Вы соглашаетесь на подписку новостей от компании ООО ТД «Югтелекабель»

• Главная
• О компании
• Акции
• Склад
• Цены
• Сертификаты
• Доставка
• Контакты

8 (861) 200 27 50

Силовой кабель КГН – модификация кабеля марки КГ. От предшественника КГН отличается улучшенной защитой от нефтепродуктов (масел, бензина, мазута) и пожаростойкостью. В этой статье мы подробно рассмотрим эксплуатационные характеристики кабеля КГН, его конструкцию и специфику применения.

Маркировка КГН расшифровывается как: Кабель Гибкий с изоляцией из Наиритовой резины.

Существуют также дополнительные модификации кабеля для эксплуатации в холодном (КГ-ХЛ) и тропическом (КГ-Т) климате.

Критерии выбора

При выборе сварочного провода я всегда обращаю внимание на 4-ре критерия:

Тип жилы.

Сердечник кабеля классифицируется по нескольким признакам:

1. Количество жил. Бывают 1-жильными, идеально подходящими для бытового напряжения, и многожильными – для промышленности.
2. Материал. Алюминиевые изделия дешевле. Применять их лучше для редкой сварки. Если варить нужно часто и помногу, рекомендую медные кабели. Так как они меньше греются и лучше проводят ток.

Однако медные проводники тоже могут быть разными. Низкокачественные изделия содержат не более 70% меди. Для профессионального направления они не годятся.

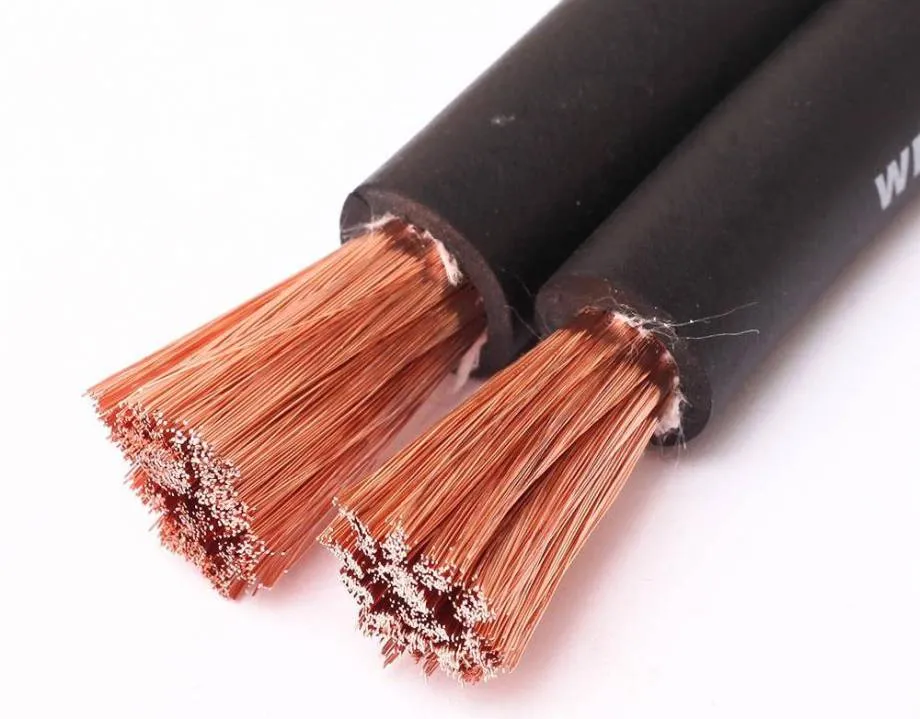

В быту для сварки лучше всего применять медный кабель

Сечение.

Существует прямая зависимость между диаметром или сечением кабеля и током, выдаваемым инвертором или другим сварочным аппаратом – определить, какое его значение нужно в конкретном случае можно как по специальной таблице, так и расчетным путем. На практике, я лично, да и многие знакомые сварщики, всегда пользуюсь табличными данными.

Приведу некоторые примеры для инверторного оборудования:

1. 80-100 А – 5-7 мм².
2. 110-120 А – 10 мм².
3. 160-180 А – 15-16 мм².
4. 200 А – 25 мм².
5. 270-290 А – 35 мм².
6. 300 А – 50 мм².

Для трансформатора, способного выдавать ток до 500 А, рекомендую использовать кабель 70-100 мм².

Гибкость.

Подключаемый к держателю провод должен быть гибким. Иначе работать с ним будет невозможно. Однако согласно ГОСТу, покрытие, от которого также зависит данное свойство, не может быть тоньше 1,1 мм.

Видео-совет по выбору сечения сварочного кабеля:

Поэтому чтобы придать оболочке нужные свойства, ее делают из резины с различными присадками. Последние придают кабелю нужный набор свойств – эластичность, гибкость, стойкость к нагрузкам и истиранию.

Длина.

В длину кабель для держателя сварочного аппарата, как и провод для массы, должны быть столько метров, сколько требуют условия работы. Например, для работы на месте, без перехода мне достаточно 2 м на подключение заготовки и еще 3 м на держак.

Имейте ввиду, что по мере увеличения длины, чтобы не допустить падения силы тока, потребуется также повышать сечение. Для определения оптимальных показателей применяется простая формула:

1. Наибольшее значение силы тока нужно разделить на 100. Например, 200 А / 100 = 2. Это будет поправочный коэффициент.
2. Теперь нужно показатель сечения проводника для этого тока разделить на поправочный коэффициент. 25 мм² / 2 = 12,5 м.
3. Общая допустимая длина кабеля составит 12,5 м. Из них можно 4 м задействовать на подсоединение заготовки, остальные 8,5 на держатель.

Видео о том, какой длины должен быть кабель для сварки:

Область применения

Благодаря особым свойства кабеля КГН, его можно применять даже в тех условиях, в которых другие провода быстро приходят в негодность. Он не боится влаги, и поэтому его можно прокладывать под водой, изначально его производили для использования в кораблестроении.

Кроме того, КГН не страшны воздействия агрессивных химических веществ, и поэтому он подходит для применения под землей, для подключения передвижного электрического оборудования.

Главная область, где целесообразно использовать КГН — помещения, в которых преобладает высокая влажность, а также гаражи, где в воздухе содержится много паров бензина и машинного масла. В жилых домах КГН разумно использовать лишь в тех случаях, если в помещении есть естественная вентиляция. Довольно часто КГН в качестве электропроводки монтируют в подвалах.

Если же выполнять его монтаж по воздуху, не следует забывать, что изоляционный слой плохо противостоит воздействию ультрафиолетовых лучей, поэтому нужно позаботиться о дополнительной защите от солнца.

Кабель КГН — один из наиболее распространенных силовых проводников. Главная отличительная его особенность — устойчивость к воздействию химических веществ и к огню.

https://youtube.com/watch?v=29602mUWFLw

Назначение и условия эксплуатации

Кабель ТППЭП

Отличительная особенность от другой подобной продукции заключается в том, что КГН имеет резиновую, а не поливинилхлоридную оболочку. Резина оболочки устойчива к высокой влажности, агрессивным средам: солям, маслам, химическим реагентам. КГН был специально разработан для эксплуатации на морских судах.

Внимание! Основной недостаток кабеля КГН – это отрицательное воздействие ультрафиолета. Долгое воздействие солнечных лучей делает полихлоропреновую резину твердой, и она начинает лопаться и разлагаться. Это делает дальнейшую эксплуатацию опасной и невозможной

Это делает дальнейшую эксплуатацию опасной и невозможной.

Характеристики кабеля КГН

Силовой кабель КГН относится к узкоспециализированной кабельной продукции. Как гласит спецификация, он предназначается для подключения к промышленным электросетям передвижных электроустановок — например, смонтированных на неких самоходных механизмах. Собственно, это специфическая вариация стандартного КГ — гибкого кабеля с медными жилами, но имеющая собственную сферу применения.

Провод КГН изначально был предназначен (да и сейчас активно используется) для применения на речных и морских судах и военных кораблях. В нем используется не поливинилхлоридная, а резиновая изоляция, что увеличивает стойкость провода к переувлажненному воздуху, соленой воде, различным маслам, дезинфицирующим химическим средствам и другим видам агрессивных сред. При этом недостатком этого провода является уязвимость к солнечным лучам — под их действием резиновое покрытие довольно быстро теряет гибкость и начинает разлагаться.

Технические характеристики

Основные функциональные характеристики у КГН следующие:

• назначение — для переменного и постоянного тока;
• максимальная частота переменного — 400 Гц;
• максимальное напряжение переменного тока — 660 В, постоянного — 1000 В;
• рабочий температурный диапазон стандартного кабеля, для плавания в умеренных широтах (УХЛ-исполнение) — от –30 до +50 градусов по шкале Цельсия, в тропическом (маркируется приставкой Т в названии) — от –10 до +55 градусов;
• предельно допустимая температура нагрева составляет +75 градусов;
• минимальная монтажная температура — до –15 градусов (то есть та, при которой кабель можно прокладывать. Если она ниже, его требуется подогреть);
• максимальный радиус изгиба — 8 внешних диаметров;
• строительная длина зависит от общего сечения, чем оно меньше — тем длина больше. Так, например, провод сечением 35 мм квадратных будет иметь строительную длину не менее 150 мм, а вот при общем сечении в 155 мм и выше оно составит от 100 метров.

Кабель КГН умеренно стоек к возгоранию, не поддерживает горения при прокладке в одиночку. Несмотря на это, к огнеупорной электротехнической продукции он не относится.

Западный аналог КГН — кабель NSSHOU.

Характеристики термостойкого провода ПРКА

Как и изделия марки пркс, данные провода относятся к категории нагревостойких кабельных продуктов, но имеют ряд отличий в строении. ПРКА является одножильным кабелем, эта характеристика даже не обозначается в маркировке, так как все ПРКА по умолчанию содержат одну жилку. Кабель пркс, напротив, выпускается и в многожильных исполнениях. Именно такие варианты наиболее востребованы у покупателей.

Важно! Температуростойкие изделия марок ПРКА и ПРКС производятся не по госстандартам, а по техническим условиям. Для первого из них это стандарт 16-505.317-76, для второго – 16 К71-379-2007 либо ТУ16.К138-001-2006

Сечения

Изделия типа ПРКА выпускаются в следующих вариантах сечения: 0,5, 0,75, 1, 1,5 и 2,5 мм2. Для всех них, за исключением последнего, изоляционный слой имеет толщину в 0,6 мм (для сечения жилы 2,5 мм2 он равен 0,8 мм).

Важно! Максимальное отклонение толщины изоляции в меньшую сторону будет равно 10%. В большую сторону этот параметр жестко не регламентируется. Продукты ПРКС, напротив, выпускаются в ассортименте исполнений с числом жил от одной до пяти, при этом каждый из жильных элементов включает в себя множественное число проволочных кусков

Таким образом, этот провод имеет более сложную конструкцию. Самые тонкие варианты жил имеют сечение 0,75 квадратных миллиметра, самые толстые – 16. Когда посредством такого кабеля к электросети подключается трехфазный потребитель, провод способен вынести нагрузки до 45 киловатт

Продукты ПРКС, напротив, выпускаются в ассортименте исполнений с числом жил от одной до пяти, при этом каждый из жильных элементов включает в себя множественное число проволочных кусков. Таким образом, этот провод имеет более сложную конструкцию. Самые тонкие варианты жил имеют сечение 0,75 квадратных миллиметра, самые толстые – 16. Когда посредством такого кабеля к электросети подключается трехфазный потребитель, провод способен вынести нагрузки до 45 киловатт.

Поскольку большой диапазон возможных сечений жил и их числа в одном кабеле дает значительный ассортимент вариантов исполнения, для разных видов ПРКС налагаются неодинаковые конструктивные ограничения, связанные с эксплуатацией при определенном значении напряжения:

1. У проводов, рассчитанных на эксплуатацию при номинальном напряжении 380 В, толщина изоляционного слоя для жил сечением от 0,75-1,5 мм2 должна составлять 0,6 мм, для жильных элементов в 2,5-6 мм2 – 0,8 мм, для самых толстых исполнений с сечением в 10 и 16 мм2 она равняется одному миллиметру.
2. Напряжение в 660 В требует большей толщины изоляции: для тонких жил в 0,75-1,5 мм2 она будет равна 0,8 мм, для средних (2,5-6 мм2) – 1 мм, толстым жилам полагается иметь изоляционный слой в 1,2 мм.
3. Толщина собственно оболочки не зависит от напряжения эксплуатации и определяется только параметром сечения жильных элементов. Для самой тонкой группы жил она равна миллиметру, для вариантов в 2,5-6 мм2 – 1,1 м, для жил сечением в 10 и 16 мм2 – 1,2 мм.

Разрез ПРКС

Расшифровка и конструкционные характеристики

Необходимо знать, что расшифровка кабеля КГН имеет два варианта.

Первый означает следующее:

• Буква «К» говорит о том, что это кабель.
• «Г» указывает на такое положительное свойство, как гибкость.
• «Н» означает «негорючий».

Второй вариант расшифровки буквы «Н» также связан с огнестойкостью. Он указывает на разновидность резины, из которой выполнен изоляционный слой этого провода. Материал называется наиритовый.

Существуют две дополнительные разновидности, которые имеют несколько иное обозначение. Одна из них маркируется — «КГ-ХЛ» и предназначена для использования в холодных климатических условиях.

Другая разновидность — «КГ-Т». Она пригодна для тропических регионов.

Устроен КГН следующим образом:

1. Центральная жила, по которой должен проходить электрический ток, выполнена из меди. Она состоит из множества проволок. Сечение ее круглое, а класс гибкости по правилам ГОСТ соответствует цифре «5». Жила провода может быть покрыта специальным веществом, которое препятствует ее прилипанию к изоляционному слою. Обычно в роли этого вещества выступает синтетическая пленка.
2. Изоляционный слой выполнен из наиритовой резины. Цвет ее должен строго соответствовать стандартам. Вместо резины, для создания изоляционного слоя может также использоваться другой материал — бутадиеновый каучук. Сегодня такая версия изоляции встречается все чаще, однако буква «Н» в аббревиатуре все равно сохраняется.
3. В одном кабеле КГН может быть как одна, так и сразу несколько медных токопроводящих жил. В последнем случае провода скручиваются друг с другом с шагом не более 16 диаметров. Резиновый изоляционный слой не всегда является самым верхним.
4. Изоляционный резиновый слой покрывается еще одной оболочкой, которая также выполнена из резины. Это самый верхний слой, и он обязательно должен обладать такими свойствами, как маслостойкость и негорючесть.

Эти характеристики отличают данную разновидность гибких проводов. Между двумя резиновыми слоями может находиться также разделяющий их слой, выполненный из той же синтетической пленки или из талька.

Буква «Н» в расшифровке к пониманию характеристик кабеля является ключевой, поскольку она приписывается к названию разновидности кабеля КГ. КГ в любом случае является гибким, но вот повышенною стойкостью к огню обладает только КГН.

Особенности монтажа кабеля

Конструктивные особенности КГН, наличие двойной и промежуточной изоляций, повышенные герметичность и гибкость позволяют использовать изделие при открытой прокладке без применения кабель-каналов, коробов и других защитных приспособлений. Если провод устанавливается на стене или потолке, то для исключения провисания желательно выполнить фиксацию с помощью подвесов или подвязок.

Наличие влагонепроницаемой оболочки позволяет эксплуатировать КГН на объектах с повышенным уровнем влажности. Временно может размещаться на полу, земле или выработанной почве. С другой стороны, вы должны исключить любое передавливание или поворот трассы, превышающий максимально допустимый радиус изгиба. Если закрыть на это глаза, то вскоре будет разрушена оболочка изделия и потеряна токопроводная способность.

Ввиду крайне непродолжительного срока эксплуатации не рекомендуется применять КГН при скрытой проводке: прятать за гипсокартонными перегородками, натяжными или пластиковыми потолками, фанерными листами. Срок эксплуатации КГН составляет четыре года. Для сравнения ППВ и ПРКА могут использоваться в течение десяти лет (на практике – двадцати), поэтому в данном случае лучше сделать выбор в их пользу.

Нельзя эксплуатировать КГН в бане или сауне, что обусловлено низким пороговым значением температуры (50 гр. Цельсия). Однако в соответствии с технической документацией и ГОСТ допускается применение изделия в душевых и ванных помещениях.

Кабель КГН имеет множество положительных технико-эксплуатационных характеристик и соответствует требованиям пожарной безопасности. Это способствует его широкому распространению. С другой стороны, несколько недостатков ограничивают сферы его применения, делают невозможным прокладку по воздуху, снаружи зданий или под землей. Воспринимайте изделие как надежный инструмент для кратковременного подключения передвижного электрического оборудования на строительных объектах, кораблях, подсобках и подвалах.

Источник

Выбор кабеля по количеству жил и сечению

Первое, на что следует ориентироваться при выборе кабельных изделий – условия эксплуатации и допустимые нагрузки в процессе передачи данных. В случае с бытовыми сетями напряжением 220 В можно использовать кабель с двумя жилами, сечение которых составляет 1-6 кв. мм. Если применяется PE-проводник с заземляющим контуром, то нужно подбирать трехжильное изделие. Последняя жила отводится под заземление.

В электрических сетях напряжением 380 и 660 В применяют трехжильные провода с заземляющей или дополнительной жилой, используемой для управления оборудованием. Для расчета сечения проводников необходимо ориентироваться по силе тока и предполагаемой нагрузке (мощности подключаемых устройств).

В таблице ниже приведены максимально допустимые силы тока и мощность в зависимости от сечения двух- и трехжильных КГН:

Сечение жилы, кв. мм	Ток для двухжильного КГН, А	Ток для трехжильного КГН с «землей» или «нулем», А	Мощность для двухжильного КГН, кВт (220 В)	Мощность для трехжильного КГН, кВт (380 В)
1,5	35	27	4,1	10,5
2,5	47	39	5,9	16,5
4	60	49	8,3	19,8
6	75	62	10,1	26,4
10	97	82	15,4	33
16	128	114	18,7	49,5
25	162	148	25,3	59,4
35	200	178	29,7	75,9
50	245	222	38,5	95,7
70	290	272	47,3	118,8
95	347	327	57,2	145,2
120	407	385	66	171,6

Если применяются проводники уменьшенного сечения, чем требуется для указанных мощности и силы тока, то может произойти нагрев. Это приведет к разрушению изоляционного слоя и выходу из строя кабеля.

Покупая кабельные изделия, обязательно выполните внешний осмотр и убедитесь в отсутствии обрыва на жилах и трещин на изоляции. Аналогичная процедура должна быть выполнена после транспортировки продукции или непосредственно перед монтажом. Для этого подойдет метод самодельной прозвонки: устройство тестирования собирается из нескольких простых элементов, включая батарейку, лампочку и тонкий провод.

Последовательность действий:

1. Припаяйте лампочку к «плюсовой» клемме батарейки.
2. Припаяйте провод к цоколю на лампочке. Другой кабель нужно соединить с отрицательной стороной батарейки.
3. Оставшиеся концы провода нужно соединить с краями проверяемого кабеля. Лампочка должна загораться, что указывает на целостность проводника.
4. Данное устройство применяется для проверки целостности изоляции жил. Один конец тестера соединяют с проверяемой жилой, другой – с краями кабеля. Если лампочка загорится, то это будет указывать на наличие короткого замыкания. Кабель непригоден для эксплуатации.

Производители

В России провод КГН производится следующими предприятиями:

• Кольчугинским «Электрокабелем»;
• «Камкабелем»;
• «Рыбинсккабелем»;
• «Севкабелем».

Кабель КГН – форма кабельно-проводниковой продукции, обеспечивающая надёжную эксплуатацию линии в условиях агрессивной среды с высокой влажностью. Продолжительная работа данной продукции возможна при соблюдении требований эксплуатации, предусмотренных изготовителем, и правильном выборе по количеству жил и их сечению, исходя из параметров тока и напряжения, поставленных задач.

Преимущества и недостатки провода

Указанный провод отличается следующими достоинствами:

• гибкостью,
• устойчивостью к агрессивному воздействию среды,
• возможностью выбора размера, в зависимости от характеристик тока и напряжения,
• наличием изоляционного слоя,
• многопроволочной конструкцией жилы, что повышает надёжность эксплуатации.

Из недостатков следует отметить негативное влияние ультрафиолета, под воздействием которого резиновое покрытие теряет упругость, с возможностью последующего разрушения. Также минус данного кабеля в необходимости выполнения дополнительной защиты при подземной прокладке.

Конструкция

Итак, конструкция КГН представлена следующим образом:

1. Токопроводящая жила изготовлена из меди, структура у нее многопроволочная, форма круглая, класс гибкости 5 в соответствии с нормативным документом ГОСТ 22483.
2. Поверх жилы может быть нанесен разделительный слой, предотвращающий прилипание к ней изоляции. Материал этого слоя — синтетическая пленка.
3. Сама изоляция резиновая, цветовая маркировка проводов соответствует существующим стандартам.
4. Если кабель КГН многожильный, провода скручены между собой с шагом, не превышающий 16 диаметров по всей длине.
5. Поверх резиновой изоляции может быть уложен разделительный слой в виде талька либо же синтетической пленки, предотвращающий слипание между оболочкой и внутренней изоляцией.
6. Оболочка изготовлена из негорючей резины, которая к тому же маслостойкая, что придает проводнику повышенные эксплуатационные характеристики.

На фото ниже вы можете более подробно рассмотреть конструкцию КГН:
