Замена платы регулятора температуры
В Таганроге поиск такой платы не привел к успеху, а в Интернете было показано, что ее цена более 7 тысяч рублей, при доставке на заказ через неделю. Зима не за горами, и нужно было действовать.
Отремонтировать водонагреватель Термекс было решено с использованием другого терморегулятора, так как это основная функция водонагревателя.
Плату управления (панель) решено было оставить, но только потому, что она закрывает отверстие в бачке). И плату питания тоже пришлось снять, без контроллера она бесполезна.
Я установил регулятор температуры теплого пола Russian Heat RTC 70.26, с которым уже несколько лет не работаю. Хотя он предназначен для другого случая, электронам все равно, что нагревать — воду или пол.
Напольный термостат в качестве регулятора температуры воды.
Небольшой недостаток: контроллер теплого пола может выдавать температуру примерно до 45 градусов, а для комфортного использования накопительному обогревателю нужна температура до 70, чтобы можно было разбавить воду. Решил просто: вставил термодатчик на место не так глубоко, как у меня, а всего на 3/4 корпуса и закрепил. В ходе полноразмерных испытаний было установлено, что из-за этого фактическая температура воды в баке примерно на 20 ° C выше, чем установленная на шкале регулятора.
Такое расположение датчиков приводит к тому, что регулятор имеет более высокую инерцию, т.е более широкую петлю гистерезиса и более широкий диапазон температур во время регулирования. То есть долго думает, но реже щелкает. Но диапазон температур в этом случае в основном зависит не от способа установки датчика, а от интенсивности слива воды из бака.
Установка термостата на накопительный бак Термекс.
Подробная схема подключения напечатана на термостате, поэтому при установке проблем не возникло. Поставил регулятор на внешнюю коробку, кабельный канал там уже был.
Ставлю датчик то, что на теплом полу. В результате произошло вот что:
Ремонт настенного водонагревателя Thermex — замена терморегулятора
Шлейф, который шел к панели управления, вышел из строя.
На оригинальной (родной) плате отдельно секции ТЭНов. В данном случае в российском терморегуляторе есть реле, поэтому я подключил обе части ТЭНа параллельно.
При этом стоимость ремонта снизилась примерно в 3 раза, а сроки — в 10 раз.
ТЭН для бойлера: виды трубчатых электронагревателей
В водонагревателях применяются два типа трубчатых электронагревателей:
- ТЭН сухого типа расположен в особой колбе и не имеет непосредственного контакта с водой. В случае неисправности ТЭНа его просто нужно достать из колбы и установить новый. В большинстве случаев ТЭНы сухого типа имеют меньшую производительность, чем ТЭНы мокрого типа. Вследствие этого обычно бойлер содержит 2 таких элемента. По причине своих особенностей «сухие» элементы чаще выходят из строя. Накипь в нагревательных элементах сухого типа откладывается на колбе.
- ТЭН мокрого типа имеет прямой контакт с окружающей его водой. В случае его поломки сначала необходимо полностью опустошить резервуар с водой. «Мокрые» модели считаются более долговечными и вследствие этого имеют большую популярность. Накипь, образующаяся в процессе эксплуатации прибора оседает непосредственно на поверхности ТЭНа.
Недостатки анодной протекторной защиты от коррозии
Если сдвиг потенциала анода в отрицательную сторону превысит определённое значение, возможна так называемая перезащита, которая приводит к выделению водорода на катоде, к изменению состава приэлектродного слоя и к другим процессам. Все эти процессы способствуют отслаиванию защитного (изоляционного) покрытия в баке и ускорению коррозии защищаемого металла.
Чтобы исключить перезащиту и не допустить недозащиту, величина разности потенциалов анода и катода должна находиться в определенных пределах в зависимости от целого ряда факторов, которые могут меняться. Причем, в случае значительного изменения этих факторов необходимо менять и величину потенциала анода. То есть, величину разности потенциалов между анодом и катодом необходимо измерять, контролировать и регулировать.
В водонагревателях высокой ценовой категории применяют более совершенную, регулируемую катодную защиту от коррозии. Сдвиг потенциала защищаемого металлического объекта осуществляется с помощью внешнего источника постоянного тока. Разность потенциалов между титановым анодом и баком водонагревателя регулируется электроникой по заданной программе.
Практика эксплуатации бюджетных водонагревателей с протекторной защитой свидетельствует о том, что не всегда удается исключить перезащиту, используя, рекомендуемый производителем, магниевый анод.
Для простого, протекторного способа защиты водонагревателей, единственный способ не допустить перезащиту и уменьшить потенциал — это заменить магниевый анод на электрод из алюминия.
Как заменить ТЭН в водонагревателе?
Для выполнения ремонтных работ пригодится отвертка, пассатижи, ключи, тестер, а также ветошь и салфетки. Процедура замены отслужившего ТЭНа в водонагревателе состоит из нескольких последовательно выполняемых шагов:
отключение водонагревателя от сети;
слив из бака всей воды (описание процесса слива имеется в паспорте изделия);
демонтаж водонагревателя (можно провести замену, не снимая прибор со стены, если это удобно);
демонтаж колпака (внешней крышки), закрывающего электрическую часть бытового прибора;
откручивание болтов (гаек) фланца, удерживающего нагревательный элемент в процессе его эксплуатации;
аккуратное извлечение ТЭНа из емкости (рекомендуется проводить над ведром или тазом, чтобы избежать попадания воды с осадком на пол);
проверка работоспособности нагревательного элемента (осмотр, прозвон);
очистка внутреннего бака от накипи и его промывка струей воды;
установка нового нагревательного элемента той же мощности (рекомендуется приобретать запчасти в специализированных магазинах, обращая внимание на качество изготовления, так как подделки быстро перегорают);
правильное подключение всех соединительных проводов (при самостоятельной замене перед разборкой сфотографируйте все подключения);
установка защитного колпака;
подключение водонагревателя к водопроводу и электросети;
устранение протечек, если таковые имеются;
перевод выключателя в рабочее состояние после того, как бак полностью заполнится водой.
При извлечении перегоревшего ТЭНа могут возникнуть трудности в случае его сильного деформирования.
Процедура извлечения нагревательного элемента из корпуса накопительного водонагревателя не для белоручек. Бак и все внутренние детали промываются от накипи и выпавшего осадка
Проблемы с электрической сетью
Часто причина неработоспособности водонагревателя после замены тэна связана с проблемами в электрической сети. Вот некоторые из наиболее распространенных проблем:
- Отключение электропитания: Проверьте, включен ли розетка, и убедитесь, что в вашем доме нет проблем с поставкой электроэнергии. Проверьте электрический щиток и убедитесь, что соответствующие предохранители не сработали или автоматические выключатели не отключены.
- Перегрузка электрической сети: Если вы заменили тэн, который имеет большую мощность, чем предыдущий, может возникнуть перегрузка электрической сети. В этом случае вам понадобится вызвать электрика, чтобы оценить возможность увеличения подачи электричества в вашем доме.
- Плохое соединение проводов: Плохое соединение проводов может привести к неработоспособности водонагревателя. Проверьте, чтобы все провода были плотно закручены и обеспечивали надежное соединение.
Если после проведения всех проверок и исправлений проблема со включением или работой водонагревателя остается, рекомендуется обратиться к профессиональному электрику для дальнейшей диагностики и решения проблемы.
Проверка предохранительного клапана водонагревателя
Предохранительный клапан является важной деталью в работе водонагревателя. Предохранительный клапан
Предохранительный клапан
Проверить работу предохранительного клапана можно следующим образом:
- Сначала включите водонагреватель и убедитесь, что кран горячей воды не открыт, пока вода не нагреется до максимума. Если клапан исправен, через него должна начать капать лишняя вода.
- Если из клапана не капает вода, скорее всего, он неисправен и нуждается в замене.
Не начинайте замену, не проверив кран горячей воды. Он не должен протекать, так как через него может просочиться лишняя вода, поэтому клапан не сработает.
Клапан может не сработать при неправильной настройке термостата, а именно при неполном нагреве воды, а также при заборе воды из водонагревателя, что снижает давление в нем.
Критерии выбора
Выбирая ТЭН для бойлера, необходимо отталкиваться от характеристик ранее установленного элемента.
Разновидности приборов
Материал бака и ТЭНа должен совпадать, поэтому чаще покупают детали из нержавейки Помимо типа ТЭНа по контакту с жидкостью, нужно учитывать массу других параметров:
Способ крепления – гаечный или фланцевый. Последний бывает литой или штампованный. Фланцевое крепление характерно для ТЭНов открытого типа;
Возможность установки анода – этот элемент предназначен для защиты металлических поверхностей от коррозии и накипи, благодаря чему общий срок службы бойлера увеличивается. Постепенно анод «тает», поэтому периодически нужно устанавливать новый. Если в основании ТЭНа предусмотрено отверстие для анода, то необходим новый нагреватель с таким же отверстием.
Форма зависит от вида накопительной емкости. Нагревательный элемент может быть прямым или гнутым. Выбирают аналогичный ранее установленному ТЭН, учитывая при этом не только форму, но и размер, а также угол изгиба.
Материал изготовления – внешняя поверхность ТЭНа может быть сделана из меди или нержавейки
Важно, чтобы материал бака и ТЭНа совпадал, иначе из-за разности потенциалов срок службы нагревательного элемента и самого бака сократится. Медный нагреватель закрытого типа может быть расположен внутри эмалированной стальной колбы, в таком случае о создании гальванической пары можно не беспокоиться.
Особенности и количество нагреваемой жидкости
ТЭН с магниевым анодом для жесткой воды Если вода жесткая, необходим ТЭН под анод, который частично избавит от проблемы накипи и позволит продлить срок службы бойлера. Мощность должна соответствовать объему нагреваемой жидкости. Рекомендуется приобретать деталь той же мощности, что и вышедшая из строя. Параметры нагревателя указаны в техническом паспорте устройства.
Условия эксплуатации
Мощность должна соответствовать возможностям электропроводки. Но это уже больше относится к выбору бойлера, а не ТЭНа, поскольку старый элемент заменяют на новый аналогичной мощности. Мощность бойлера в целом также влияет на скорость нагрева заданного объема воды. Если ТЭН маломощный, например на 1000 Вт, а емкость на 80 или даже 100 л, нагреваться до максимальной температуры вода будет очень долго, несколько часов,поэтому включать бойлер нужно заблаговременно. Такая мощность оптимальна для небольших бойлеров, максимум до 50 л.
Если планируется большой расход горячей воды, рекомендуется покупать модель с двумя ТЭНами. Они нагревают воду быстрее. В экономичном режиме будет работать один элемент, а второй подключится благодаря термостату, когда потребуется нагреть новую порцию холодной воды.
3 Торговая марка Аристон
Сегодня существует множество производителей, специализирующихся на изготовлении накопительных нагревателей. Одной из самых популярных является компания Ariston, выпускающая бойлеры разных серий:
- Slim. Приборы компактных размеров с покрытием из нержавеющей стали и серебра, предотвращающим коррозию бака.
- TI Shape. Аппараты имеют покрытие из титана и жидкокристаллический дисплей. Отдельные модели комплектуются дистанционным пультом управления.
- Eureka. Серия отличается необычной формой корпуса в виде шара, изготовленного из термостойкого пластика, и наличием крана или душа.
- Velis. Плоские бойлеры со сменными цветовыми дисплеями и пультами управления характеризуются двойной мощностью.
- Супер Гласс Смол. Линейка компактных аппаратов, легко монтирующихся под раковиной или над ней.
- Индастриал. Особый вид нагревателей, предназначающийся для использования на больших предприятиях. Аппараты могут крепиться на стену или устанавливаться на полу.
По заверениям производителей, срок эксплуатации бойлеров бренда Ariston может достигать 10 лет. Однако залогом такой долгой работы является их регулярная чистка от накипи. Поэтому покупателям, которые хотят, чтобы приобретённые ими водонагреватели служили максимально долго, следует знать, как почистить бойлер Аристон от накипи.
Когда накопительному нагревателю требуется чистка, время нагрева воды по сравнению с заявленным в инструкции по эксплуатации увеличивается, скачет температура, прибор часто включается и выключается.
Если после включения нагревательного прибора в розетку бак сильно нагревается либо из него доносится громкое шипение воды, это также является сигналом к тому, что нужно промыть водонагреватель Аристон.
Даже при отсутствии явных признаков загрязнения водяной нагреватель следует чистить минимум один раз в два года. Реже разрешается промывать те аппараты, которые используются не чаще 100−120 раз в году.
Как заменить
Иногда проще потратить небольшую сумму и произвести замену, чем почистить трубчатый электронагреватель.
ТЭН для водонагревателя – это расходная деталь. Со временем может понадобиться его проверка или замена.
Поэтому отправляясь в магазин за новым приобретением, учтите следующие пункты:
- Не надейтесь, что продавцы подберут верно нужную деталь только исходя из вашего словесного описания. Существует огромное множество нагревательных элементов, и если вы не будете иметь при себе технический паспорт водонагревательной конструкции, то попросту растеряетесь перед выбором.
- Посмотрите, чтобы в комплект к трубчатому электронагревателю входил .
Обратное подключение ТЭНа в водонагревателе стоит проводить очень внимательно и аккуратно, чтобы не возникло лишних проблем в виде протечки конструкции.
В водонагревателях Термекс и Аристон
Много вопросов у владельцев возникает по поводу того, как снять, подключить, заменить ТЭН, как производятся эти работы в водонагревателях различных производителей, например, Аристон, Термекс. Какие они имеют особенности – об этом вы узнаете ниже.
Следуя инструкции, ревизию нужно проводить в обязательном порядке раз в год. Если же вода мягкая, можно ограничиться чисткой раз в три года. Если толщина налёта достигает один миллиметр, то расход электричества увеличивается на 10 %.
Собственно сам процесс у всех моделей мало чем отличается и проводится по одному шаблону.
Замена ТЭНов на водонагревателе Термекс проводится стандартным образом. Чтобы продлить срок эксплуатации трубчатого электронагревателя, устанавливают фильтр.
Замена ТЭНа в водонагревателе Thermex подробно показана в видео ниже.
Как и во всех других устройствах подобного типа, замена ТЭНа в водонагревателе Аристон начинается с разборки конструкции водонагревателя.
Учтите, что отличием техники водного нагрева компании Аристон является другое крепление фланца. Чтобы его открепить, нужно подтолкнуть колбу кверху, перевернуть внутри по часовой стрелке и потянуть на себя
При разборке это очень важно. По стандартным пунктам выполняется очистка трубчатого электронагревателя, бойлера и других составных частей. Монтаж обязательно осуществляется по пунктам в обратном порядке
Монтаж обязательно осуществляется по пунктам в обратном порядке
По стандартным пунктам выполняется очистка трубчатого электронагревателя, бойлера и других составных частей. Монтаж обязательно осуществляется по пунктам в обратном порядке.
Чистка электрических водонагревателей
Процесс очистки очень прост. Накипь удаляется со стенок бака и других деталей при помощи обычной тряпки. Для большей эффективности демонтируйте съемный водонагреватель и промойте его водой.
Промывка бойлера
Особенно внимательно нужно удалять налет с поверхности ТЭНа. При сильном нажатии можно деформировать его конструкцию. Для его очистки подойдут наждачная бумага или щетка из металла.
Бывает, что нагревательный элемент невозможно очистить. Сильное загрязнение обычно появляется, если прибор не чистили более двух лет. В таком случае поможет только замена ТЭНа на новый. Стоит внимательно выбирать новую деталь, она должна точно подойти по размеру, мощности и способу соединения с основным устройством.
При очистке нужно проверить магниевый анод. Его стоит заменить, если он износился и стал меньше 20 сантиметров.
Водонагреватель можно установить обратно по приведенной схеме. Все указанные действия должны быть произведены в обратном порядке. Желательно проверить на герметичность все соединения после окончания монтажа.
Чтобы очистка водонагревателя не обернулась его поломкой стоит запомнить:
- Нельзя удалять накипь внутри бойлера, используя острые и твердые предметы. Ими можно поцарапать эмалированное покрытие и бак начнет ржаветь.
- Магниевый анод лучше не трогать голыми руками.
- Все провода нужно правильно присоединить. Подачу напряжения можно начинать только после завершения сборки и заполнения емкости водой.
После монтажа бойлера нужно понаблюдать за его работой. А также пропустить через него от 50 до 100 литров нагретой воды для промывки внутренней части.
Как разобрать
Основным рабочим элементом водонагревателя является ТЭН, и, если возникла неисправность в работе, вначале нужно проверить именно его.
Для проверки исправности ТЭНа необходимо разобрать водонагреватель с целью получения доступа.
Разборка аппарата происходит следующим образом:
Перекрывается водоснабжение
При правильной установке водонагревателя, снизу корпуса должен располагаться вентиль для перекрытия воды, при помощи тройника, если он установлен, или клапана необходимо слить из бойлера всю воду.
Обесточивание водонагревателя, после чего его необходимо полностью отключить от электричества.
Осторожно, прямой отверткой снимается защитная крышка
Если она сидит плотно, то ее потихоньку снимают движениями, напоминающими открывание консервной банки
В ходе этой операции важно не повредить эмаль.
Индикаторной отверткой проверяется напряжение на клеммах. Разбирающий должен касаться железного колпачка отвертки и последовательно прозвонить контакты
Лампочка в отвертке не должна гореть ни в одном случае.
Бойлерный бак освобождается от воды.
ТЭНы тщательно очищают от накипи.
В некоторых случаях необходимо снять водонагреватель со стены, но в большинстве своем в этом нет особой необходимости.
Необходимо сфотографировать или зарисовать схему подключения, после чего отсоединить провода.
Гайки, крепящие ТЭН и термостат, откручиваются по одной
Это необходимо с той целью, чтобы вода, которая может оставаться в баке стекла постепенно
Разбирающий должен касаться железного колпачка отвертки и последовательно прозвонить контакты
Лампочка в отвертке не должна гореть ни в одном случае.
Бойлерный бак освобождается от воды.
ТЭНы тщательно очищают от накипи.
В некоторых случаях необходимо снять водонагреватель со стены, но в большинстве своем в этом нет особой необходимости.
Необходимо сфотографировать или зарисовать схему подключения, после чего отсоединить провода.
Гайки, крепящие ТЭН и термостат, откручиваются по одной. Это необходимо с той целью, чтобы вода, которая может оставаться в баке стекла постепенно.
ТЭН и термостат после извлечения нужно протереть сухой ветошью. Проверяется износ прокладки на фланце ТЭНа. В том случае, если прокладка имеет поверхностные дефекты в виде разрывов, вмятин и т.д., ее необходимо заменить на новую.
Возможно, Вас заинтересует статья о накопительных водонагревателях Thermex.
Статью о том, как правильно разобрать водонагреватель Термекс, читайте здесь.
- https://domikelectrica.ru/zamena-tena-v-bojlere/
- https://sovet-ingenera.com/otoplenie/vodonagrevatel/kak-pomenyat-ten-v-vodonagrevatele.html
- https://santehnicheskij-mir.ru/tehnika/ten-dla-vodonagrevatela-termeks.html
- https://foundmaster.ru/heating/kak-zamenit-ten-v-vodonagrevatele-poshagovye-rekomendatsii.html
- https://aqua-rmnt.com/otoplenie/boilery/remont-vodonagrevatelya.html
- https://technosova.ru/klimaticheskaja-tehnika/vodonagrevatel/kak-snjat-zamenit-i-proverit-tjen/
- https://vannadecor.ru/remont-i-otdelka/santekhnika/menyaem-ten-v-vodonagrevatele-samostoyatelno.html
- https://sandizain.ru/otoplenie/kotly/remont-tena-kak-provesti-zamenu.html
- https://teplo.guru/vodonagrevateli/zamena-tena-v-termeks.html

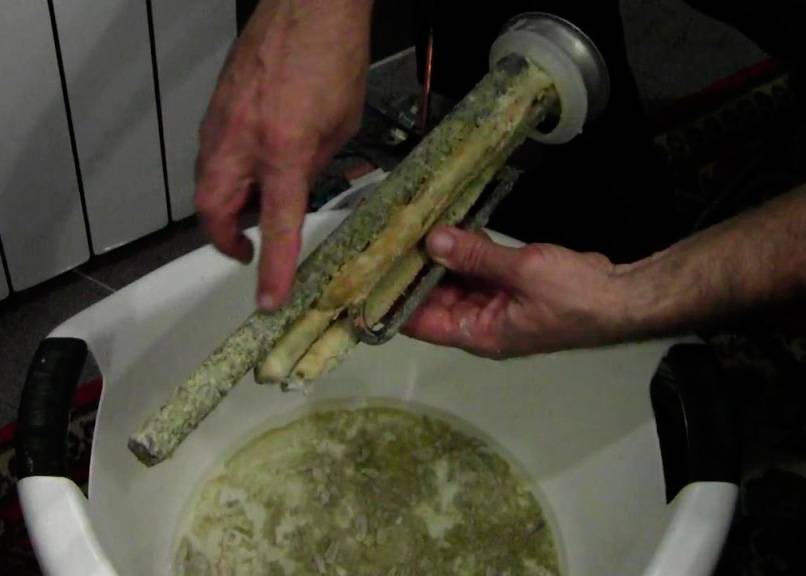

Очистка ТЭНа
Для очистки ТЭНа водонагревателя от накипи воспользуетесь подручными средствами: металлической щеткой, ножом и т.д.
Ваш бойлер начал шуметь, как электрический чайник? Плохо греет воду, непрерывно потребляя киловатты электроэнергии? Во всем виновата накипь, покрывающая поверхность ТЭНа. Она обладает низкой теплопроводностью, поэтому тепло от нагревателя воде практически не передается. Что касается шума, то это шумит вода в толще самой накипи. Таким образом, всю накипь отсюда нужно удалить. Ремонт бойлера начинаем со слива воды, далее снимаем водонагреватель со стены, извлекаем ТЭН и приступаем к его чистке.
Очистка ТЭНа от накипи может быть выполнена различными способами. Механический способ подразумевает удаление основного слоя накипи руками, пока она еще влажная. После этого берем в руки наждачную бумагу и аккуратно удаляем с ТЭНа остатки известковых отложений. В результате мы должны получить чистый и блестящий ТЭН.
Механический способ подразумевает осторожный подход – ТЭН нужно очищать максимально аккуратно, чтобы не наделать в нем лишних дырок. Стучать ТЭНом о твердые поверхности не нужно – так его можно сломать окончательно.
Химический способ подразумевает использование специальных реагентов, растворяющих или размягчающих накипь. Их можно приобрести в хозяйственных магазинах, но не забудьте предварительно ознакомиться с отзывами потребителей. Что касается сильнодействующих кислот, то их лучше не использовать – они могут повредить металл нагревателя.
Назначение ТЭНа в бойлере
ТЭН – это электронагреватель, который устанавливается в бак бойлера. Внутри этого элемента находится резистивный элемент, который и осуществляет преобразование электрического тока в тепловую энергию. От внешней оболочки спираль надёжно защищена керамическим изолятором, поэтому при отсутствии повреждений этого слоя электрический ток не проникает в нагреваемую воду.
Внимание! ТЭНы, устанавливаемые в водонагреватель, имеют относительно небольшую мощность, но при отсутствии жидкости в баке всё равно могут очень сильно разогреться, что неминуемо приведёт к перегоранию элемента. Существуют также «сухие» изделия, которые лишены этого недостатка
Об основных отличиях нагревательных элементов таких конструкций будет подробно рассказано далее
Существуют также «сухие» изделия, которые лишены этого недостатка. Об основных отличиях нагревательных элементов таких конструкций будет подробно рассказано далее.
Назначение и разновидность
Для любого водонагревательного изделия ТЭНы являются основной деталью. Работают они от электрической сети, поэтому конструкторы используют их при разработке различных электронагревательных приборов от обычного чайника до автоматизированных бойлеров большой емкости.
ТЭН для водонагревателя конструктивно представляет собой герметически запаянную медную трубку со спиралью из нихрома внутри, которая расположена обычно в нижней части изделия или в исключительных случаях — сбоку. Нижнее расположение более приемлемо, потому что обеспечивает равномерный нагрев всего объема воды.
В зависимости от конструкции нагреватели подразделяются на «сухие» и «мокрые». Первые так называются из-за того, что не имеют контакта с водой — их корпус скрывает герметическая колба. Водонагреватели с сухим тэном используются для современных моделей. Производители считают такую конструкцию более долговечной, так как корпус нагревательного элемента не подвергается постоянному воздействию воды — отсутствие известковых отложений и накипи существенно продлевает срок эксплуатации ТЭН. Они не перегорят, если пользователь случайно включит бойлер без воды.
Тем не менее, самой распространенной моделью считаются мокрые или погруженные ТЭН. Некоторые пользователи считают, что это уже устаревшая модель и совершенно напрасно — они продолжают повсеместно эксплуатироваться в различных водонагревателях. Основным недостатком такого нагревателя считается склонность к частым поломкам из-за накипи и отложений, но по сравнению с сухим собратом их проще найти в продаже, легче заменить и они, естественно, дешевле.
Замена ТЭНа в Термекс RZB 30, 50, 80, 100 L
Уровень сложности: средний
Конструкция резервуара для воды этой модели состоит из двух соединенных друг с другом цилиндрических резервуаров из нержавеющей стали, каждый из которых имеет свой нагревательный элемент.Бак с холодной водой (он же входной) устанавливается нагревательным элементом мощностью 0,7 кВт на прижимной фланец 64 мм с анодом без сенсорных трубок (в старых резервуарах почему-то имплант был установлен с сенсорными трубками, как и наш пациент, но они никак не задействованы в работе).Бак для горячей воды (он же выпускной) устанавливается нагревательным элементом мощностью 1,3 кВт на зажимном фланце 64 мм, с анодом и двумя полыми трубками для датчиков. Заменить, если при включении сработало УЗО или в доме взорвалась машина, вторая причина — если на ТЭН подано питание, индикация работает, но температура не повышается.Заводская поставка Китай, рекомендуем взять замену на Thermowatt, завод выпускает две модификации: стандартную (медная оболочка, штампованный фланец) и усиленная (медный сплав с латунью, литой фланец).Новые можно приобрести на нашем сайте по следующим позициям:Стандарт3401335 — 0,7 кВт.3401334 — 1,3 киловатта.Усиленный для жесткой воды3402081 — 0,7 кВт.3402080 — 1,3 кВт.
Необходимые инструменты: крестовая отвертка или отвертка, плоскогубцы, гаечный ключ, удлинитель и 10-гранная головка.
Далее пошагово:
Устраняем четыре клеммы силовых кабелей с двух ТЭНов и две клеммы с термостата перегрева.
Гаечным ключом на 10 мм открутите две гайки планки, на которой крепится теплозащитный экран и гайка планки крепления капилляра
Снимаем теплозащиту вместе со штангой, осторожно вытаскивая датчики из полых трубок ТЭНа мощностью 1,3 кВт.
Откручиваем гайки планки блока питания (отсоединять проводку и кабели нет необходимости), снимаем гайки, чтобы закрепить кабель питания и заземляющий провод в сторону.
Откручиваем все шесть гаек ТЭНа 1,3 кВт и демонтируем прижимной фланец.
Вытаскиваем старый ТЭН. Как видите, оболочка просто открылась по шву, это происходит из-за обильного слоя корки, в результате чего образуется недостаточный теплоотвод, последующий перегрев и разрушение
Заказчик не занимается обслуживанием и чисткой, поэтому было решено предусмотреть оба усиленных сопротивления + увеличенные аноды 200×16 мм для каждого нагревательного элемента вместо стандартных 140×14 мм. Это максимально продлит срок службы как внутреннего бака, так и нагревательного элемента. Обязательно ставим новую прокладку, здесь не экономим, повторная сборка в таком случае будет стоить дороже. Сенсорные трубки должны быть обращены туда, где будет термостат перегрева, это важно.
Накидываем фланец, ставим шайбы и затягиваем гайки равномерно крест-накрест с примерным усилием 12 Нм.
Перейдем к резистору 0,7 кВт, откручиваем шесть гаек и разбираем фланец (рекомендуем всем менять оба резистора, очень часто после замены одного, через 3-6 месяцев начинает пробиваться второй).
Вынимаем ТЭН, оболочка окислилась, анода почти не осталось.
Нам попалась длинная печень, очень старая модификация ТЭНа на 0,7 кВт с еще двумя полыми трубками, они предназначены для датчиков, как в ТЭН на 1,3 кВт, но самих датчиков нет, вот такая загадка с завода, который когда-то обманул людей, заставляя их бежать и искать именно это. Сейчас они уже заброшены и глухих пускают с завода, без труб. Как и при 1,3 кВт, ставим анод увеличенного размера, ставим прокладку и устанавливаем на место.
Вставляем крепежный фланец, шайбы и затягиваем равномерно в поперечном направлении с усилием около 12 Нм.
Устанавливаем на его место блок питания, подключаем кабель дисплея и надеваем фазный провод на ТЭН от перегретого планшета.
Упираемся в планку с датчиком температуры и капилляром термозащиты. Мы заключили датчик в трубку меньшего диаметра, а капилляр — в трубку большего диаметра. Закрепите термостат перегрева и кабельную стяжку на месте.
Закручиваем землю под гайку и надеваем силовые клеммы на ТЭНы, затем подключаем две клеммы силового кабеля к термостату перегрева. На всех проводах клемму «мама» нужно надевать с усилием, необходим плотный контакт (особенно нулевой провод). Если надевается легко, болтается, нужно подтянуть плоскогубцами.
Закрываем внутренности пластиковой крышкой и закручиваем центральный болт. Смотрите весь процесс замены на нашем канале:
Замена
Выполнив проверку и определив характер неисправности ТЭНа, при которой необходимо заменить деталь, следует приступать к выполнению поставленной задачи. Алгоритм ее выполнения заключается в нескольких последовательных шагах.
- В первую очередь нужно отключить прибор от электричества.
- Далее необходимо слить всю воду, которая имеется в емкости.
- Затем следует снять водонагреватель с креплений, чтобы обеспечить максимально комфортные условия для ремонтных работ.
- Чтобы получить доступ к нагревательному элементу, который расположен внутри бойлера, нужно открутить крепление нижней планки устройства. Прежде чем что-либо демонтировать, лучше сфотографировать исходное расположение проводки. Это облегчит сборку после замены вышедшей из строя детали.
- Следующим шагом будет отсоединение всех имеющихся проводов, которые ведут к ТЭНу.
- После этого деталь можно извлекать из емкости.
- В некоторых случаях после очистки трубчатой детали от налета (при целостности корпуса) можно попробовать установить очищенный элемент обратно. Часто такие манипуляции помогают восстановить работу устройства.
- Если описанный метод результатов не принес, необходимо провести монтаж нового ТЭНа.
- После этого нужно провести сборку корпуса бака в обратном порядке.
