Ремонт бойлера своими руками: возможные неисправности и инструкции по их устранению

Неисправности бойлера: наиболее уязвимые части накопителя

После покупки прибора перед его установкой следует внимательно ознакомиться с технической документацией. В ней будет отражена конструкция прибора, расположение его отдельных частей, инструкция по правильной установке и эксплуатации.

Для правильного реагирования на проблему и её устранения необходимо найти место протекания и определить причину.

Возможные неисправности могут быть связаны со следующим:

Износилась защитная прокладка в корпусе
Неисправность вызвана работой ТЭНа. Требуется его замена.
Вышел из строя терморегулятор, термодатчик. В бойлерах высокого качества обычно установлены несколько дублирующих устройств, контролирующих работу друг друга.
Течь возникла в области подсоединения труб подвода холодной воды и отвода горячей. Вероятнее всего проблема возникла на стадии монтажа, вследствие плохой герметизации мест соединений.

Часто для защиты накопителя в его систему подсоединяется предохранительный клапан. Благодаря этому элементу число поломок прибора значительно сокращается.

Предварительная подготовка

Подготовка перед ремонтом выглядит следующим образом:

Отключите водонагреватель от сети. Выньте вилку из розетки.
Закройте обратный клапан и краны подачи воды.
Отсоединяют трубопровод холодной воды и сливают жидкость. Будет небольшое количество, просто остаток в системе.
Отсоединяется труба горячей воды и сливается вода, уже находящаяся в баке. Если нет отдельной трубы для слива воды, то используется обратный клапан, хотя вода в этом случае сливается долго.
необходимо полностью слить воду, после чего водонагреватель снимается. Лучше делать это вдвоем, ведь вес водонагревателя достаточно велик без воды.

Подготовка к ремонту своими руками

Заменить ТЭН можно своими руками

Чтобы ремонтировать водонагреватель своими силами нужно подготовить такой набор инструментов и материалов:

разводной ключ;
плоскогубцы;
набор отверток;
тестер;
ножницы;
стальной скребок;
ФУМ лента;
ветошь.

Чтобы отремонтировать водонагреватель, нужно выполнить ряд подготовительных манипуляций:

Отключить прибор от электричества.
Перекрыть воду на смесителе или на входной магистрали.
Снять пластиковый колпак.
Отсоединить провода, убрать крышку.
Открутить накидные гайки трубопровода от патрубков прибора.
Вынуть из гнезда термостат.
Слить воду из бака.
Достать ТЭН.

После этого нужно осмотреть изделие, выявить тип неисправности и наметить план дальнейших работ.

Как продлить жизнь водонагревателя

Первое условие — внимательно ознакомиться с инструкцией по монтажу и эксплуатации. Она предоставляется вместе с устройством.

Стоит обратить внимание на следующие рекомендации:

Перед монтажом надо позаботиться о заземлении, о наличии анода из магния, а также подготовить клапан предохранения

Перед началом процесса монтажа важно узнать показатели давления в устройстве. В норме — меньше или равно двум атмосферам

Если число превышает три атмосферы, давление потребуется уменьшить. Чтобы это сделать, перед водонагревателем ставят редуктор. Он предохраняет от увеличения температуры. Рекомендуемая температура в устройстве — не выше 50 градусов. Время от времени прибор необходимо чистить. Оптимально — от 2 до 3 раз ежегодно
Особое внимание уделяют стержню. Подключать устройство с водоснабдительной системе лучше через магниевый фильтр
Его приобретают отдельно. Фильтр существенно ослабит жесткость воды, уменьшив объем вредных примесей.

Таким образом, при обнаружении даже минимальной протечки в водонагревателе, нужно оперативно озаботиться решением проблемы. Независимо от степени повреждения, всегда рекомендуется вызвать профессионального сантехника и проверить источник протекания.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Проверка работоспособности нагревательного элемента

Чтобы водонагреватель работал исправно, необходимо при регулярном его осмотре проверять исправность ТЕНа. Сделать это можно одним из 3-х методов:

Устройство ТЭНа.

Первый метод пригоден в том случае, если есть запасной элемент. Если бойлер не работает, то придется разобрать его, слить воду, заменить ТЭН на новый. Если после сборки нагревателя вода подогревается до необходимой температуры, сбоя не наблюдается, то причиной поломки, т. е. отсутствия нагрева воды либо слишком медленной работы, был старый ТЭН. Если бойлер отказывается работать, значит, причина не в нагревательном элементе, тогда придется вызывать мастера.
Нагревательный элемент можно проверить, применяя специальную контрольную лампу. Для этого ТЭН и лампа соединяются последовательно, подключаются к электрической цепи, после этого подается ток. Если лампа загорается, то нагреватель исправен, необходимо искать поломку в другом месте.
ТЭН в водонагревателе можно проверить и при помощи мультиметра, т. е. «прозвонить» его. Если прибор показывает «бесконечность», значит, есть замыкание.

Уязвимые элементы водонагревателя

Еще перед установкой устройства следует внимательно изучить его технический паспорт и инструкцию по эксплуатации. В этих документах обычно достаточно точно отражено устройство прибора, описано положение основных элементов, даны рекомендации по правильному использованию и т.п.

Накопительный бак бойлера обычно делают из нержавейки толщиной около двух миллиметров. Снаружи на емкость наносят слой теплоизолятора, который закрывают корпусом из металла или полимерных материалов

Многие поломки водонагревателей так или иначе связаны с баком, и проявляются они в виде течи. Чтобы правильно отреагировать и выбрать верную стратегию устранения проблем, следует определить место течи и выявить ее причину.

Не всегда причиной протечки является повреждение бака, чаще ее наличие сигнализирует о том, что:

прохудилась защитная прокладка;
возникли проблемы в работе ТЭНа;
испортился терморегулятор и/или термодатчик.

Для защиты накопительного водонагревателя в схему обвязки включается или встраивается в корпус предохранительный клапан, наличие которого существенно сокращает число поломок и возникновение аварийных ситуаций.

Иногда течь возникает в области входа в корпус бойлера труб горячей и холодной воды. Чаще всего это следствие неправильного монтажа, которое проявляется сразу после ввода устройства в эксплуатацию или вскоре после этого. Нужно заранее позаботиться о правильной герметизации всех соединений.

В качественных бойлерах обычно устанавливают не один, а два или три термостата. Первый регулирует уровень температуры воды в устройстве, второй нужен, чтобы контролировать состояние первого, а третий прибор позволяет проверить исправное состояние нагревательного элемента.

Конструкция этих элементов может различаться. Популярны стержневые и капиллярные устройства, электронный вариант термостата считается очень удобным в эксплуатации. Но принцип функционирования таких приборов практически одинаковый, в случае поломки прибор нужно просто заменить аналогичной моделью.

Впрочем, такая неисправность не будет критичной для работы бойлера. Если ТЭН в порядке, устройство будет по-прежнему греть воду. Но отсутствие контроля за температурой нагрева может привести к некорректному функционированию прибора. Результатом может стать поломка нагревательного элемента или другие проблемы.

Обслуживание бойлера: технический осмотр и прочистка

В плане очистки и технического обслуживания следует придерживаться инструкции производителя. Это поможет впоследствии избежать многих неприятностей.

В том случае, если в паспорте изделия сказано, что тех. обслуживание должно проводиться сотрудником сервисного центра, лучше последовать этому. В противном случае самостоятельное вмешательство повлияет на гарантийное обслуживание прибора. Самостоятельный осмотр и обслуживание накопителя состоит из следующих этапов:

Прибор отключается от систем водоснабжения и подачи электроэнергии
Полностью сливается вода из бака
Отвинтив болты крепежа, открывается корпус и извлекается ТЭН
Внутренняя поверхность резервуара и нагревательный элемент очищаются от скопившейся накипи и грязи
Производится замена защитной прокладки. В случае наличия магниевого анода его заменяют на новый. Магниевый анод служит для предотвращения возникновения электрической коррозии бака и, следовательно, увеличивает срок его использования. Так же электрическую коррозию может вызвать отсутствие заземления прибора.
Конечным этапом будет обратная сборка водонагревателя

Как отремонтировать Thermex своими руками

Подумайте, как справиться с проблемами самостоятельно.

Замена нагревательного элемента

Если корпус вертикальный, это означает, что ТЭН находится внизу и вам не нужно думать, как снять крышку. В случае неисправности автомобиль на приборной панели может оглушить, а тело — сотрясением. Если вы заметили слишком долгий нагрев, элемент покрывается налетами — в результате снижается теплоотдача.

Возможно, деталь износилась от постоянного использования или сгорела при скачке напряжения. О замене ТЭНа в водонагревателе читайте в отдельной статье. В нем вы найдете общие диагностические и функциональные тесты. Опишем конкретную последовательность действий для бренда Termex»:

Перекройте подачу воды и слейте воду из бака. Для этого ослабьте гайку на штуцере горячей воды.
Отсоедините все трубы, снимите прибор со стены.

Переверните корпус, чтобы получить доступ к дну.
Многие модели оснащены двумя нагревательными приборами. Чтобы не запутаться при подключении, сфотографируйте проводку.
Чтобы получить доступ к ТЭНу, необходимо разобрать крепеж.
Снимите винты и гайки, удерживающие фланец детали.
Достаньте из бака.

Перед заменой нагревательного элемента выберите замену на основе серийного номера модели. Если в вашем приборе два радиатора, постарайтесь равномерно распределить работу, чтобы прибор прослужил дольше.

Устранение шума во время работы

Соли магния и кальция не только накапливают отложения на деталях, но и оседают на дне емкости. Поэтому при включении питания могут быть слышны шумы, и может сработать автоматический выключатель. Во избежание серьезных неисправностей необходимо очищать котел «Термекс» не реже одного раза в год».

Подготовить оборудование: отключить от сети, слить воду.
Откручиваем снизу болты и вынимаем ТЭН.
Удалите известковый налет из бака. Если он не высохнет, его будет легче удалить деревянной лопаткой.

Для чистки можно использовать такие химические вещества, как «Средство для удаления накипи». Или растворите 25 мл уксуса в 10 литрах воды.
В этом же растворе можно очистить обогреватель.
Если магниевый анод пришел в негодность, замените его.

Промойте внутренние стены теплой водой, очистите и подключите приборы.

Бойлер быстро отключается либо вовсе не работает

Основная причина — срабатывание УЗО. Это возможно при коротком замыкании или токе утечки в корпусе. Кроме того:

Нет блока питания. Проверить целостность сетевого кабеля, вилки, исправность розетки.
Неисправен датчик давления воды. «Термекс» подает воду при повышении давления в баке. Поэтому в случае неисправности деталь необходимо заменить.
Низкое давление в водопроводе. Осталось дождаться его выздоровления.
Электрические контакты ослабли или окислились. Проверить и подтянуть контакты.

Неисправный термодатчик. Требуется замена.

Устранение других неисправностей своими руками

Нагрев трубы подачи холодной воды может произойти только по двум причинам:

Неисправен предохранительный клапан.
Клапан не установлен на штатное место.

Ремонт сводится к тому, что надо заменить неисправный клапан или просто установить его на место соединения трубы холодной воды и патрубка бойлера. Установка предохранительного клапана, если он есть в комплекте, обязательна по требованию изготовителя. Неустановка его повлечет отказ в гарантийном ремонте. Отсутствие клапана может привести к разрыву бака вследствие гидроудара.

Протекание бака водонагревателя происходит в случае негерметичного соединения фланца и корпуса или при износе бака. В случае повреждения внутреннего бака ремонт водонагревателя своими руками невозможен и придется заменять его, если позволяет модель бойлера. Или придется покупать новый водонагреватель.

Если определено, что течет из-под прокладки фланца, следует слить воду из бака, как указано выше, снять фланец и визуально оценить состояние прокладки. Купить новую, взяв за образец неисправную. Заменить прокладку и пользоваться бойлером дальше.

Нагрев вилки может произойти из-за расшатывания контактов в розетке и недостаточного контакта ее и вилки. При долгой эксплуатации и постоянном перегреве контактов корпус может оплавиться, что приведет к короткому замыканию.

Нагрев вилки может произойти и при недостаточной мощности розетки и электропроводки в квартире. На корпусе розетки должна стоять маркировка 10А.

В случае расплавления корпуса вилки ее отрезают и заменяют на новую.

Бойлер бьет током, выключается автомат или он не греет воду — это свидетельствует о выходе из строя ТЭНа. Если при разборке бойлера обнаружено, что нагреватель черного цвета, лопнул вдоль — это безошибочно укажет на его выход из строя.

Если же ТЭН не имеет явных признаков поломки, можно диагностировать неисправность при помощи мультиметра.

Шаг 1. Смочить трубки нагревателя водой. Указатель мультиметра установить на шкале омметра на максимальную величину и замерить сопротивление, касаясь одним щупом прибора трубки ТЭНа, другим — любого из его контактов. Если появятся цифры на дисплее, значит нагреватель неисправен и его надо заменить. «1» свидетельствует об отсутствии утечки «на корпус»
Шаг 2. Коснуться щупами контактов ТЭНа. Если появятся цифры, обрыва спирали нет, он исправен. «1» на дисплее в этом случае свидетельствует о разрыве спирали и неисправности элемента.

Это основные неисправности бойлера, когда возможен ремонт своими руками.

Порядок устранения неисправностей

Самостоятельное устранение неисправности котла начинается с полного отключения подачи воды, после чего необходимо слить оставшуюся воду из бака. Кроме того, необходимо отключить устройство от источника питания и удалить его с постоянного места нахождения.

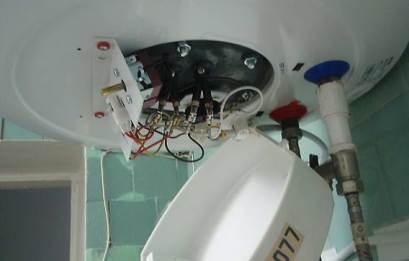

Далее снимаем защитный кожух водонагревателя, расположенный внизу его корпуса (для вертикального исполнения) или на лицевой стороне.

Ослабляя крепежные винты и снимая панель, будьте осторожны, чтобы не повредить кабели или другие электрические компоненты.

Ремонт (замена) электронагревателя

Перед тем, как приступить к ремонту котла Термекс, сфотографируйте его ТЭНы вместе с силовыми кабелями (в некоторых моделях ТЭНов может быть два). Это позволит скорректировать схему подключения питания и не тратить время на подготовку эскиза.

Затем с помощью мультиметра, включенного в режим «Вызов», необходимо проверить подходящие провода к ТЭНам на наличие в них обрыва цепи или короткого замыкания. Когда их называют ремонтопригодными, это означает, что сам электронагреватель (один или оба) не работает или «бьет током).

Если при этом на индикаторе прибора отображается разомкнутая (бесконечная) цепь, это означает, что ТЭН сгорел и его необходимо заменить на новый. Перед заменой тщательно очистите седло от накипи и скопившейся на нем грязи, затем установите новый прибор на свежие прокладки.

обнаруженный на работающем ТЭНе накипь можно попробовать удалить специальными химическими средствами или приготовленным раствором на основе уксуса (5%) и лимонной кислоты. Эта мера поможет справиться со второй неисправностью — медленным нагревом воды в бойлере.

Проблемы с термостатом

Если после очистки сопротивления вода все равно нагревается слишком медленно, термостат остается среди «подозреваемых» в неисправности, готовый преждевременно отключиться. Самостоятельно ремонтировать его нет смысла, так как тюнинг этого электромеханического устройства возможен только в специализированной мастерской.

Поскольку это устройство не подлежит ремонту, проблема в том, как правильно снять его с крышки бака. Порядок этих действий не отличается от разборки ТЭНов, рассмотренной выше.

Разбор предохранительного клапана

Предохранительный клапан – важная вещь в работе водонагревателя. Данный клапан помогает водонагревателю не взорваться. Он регулирует давление внутри, поэтому установить его нужно правильно, чтобы при включении бойлер не взорвался и начал работать правильно, то есть нагревать воду, а не просто прогонять ее сквозь себя.

К каждому бойлеру подбирается свой индивидуальный клапан, поэтому выбирать его должен специалист.

Предохранительный клапан похож на простую часть трубы с небольшой ручкой, с помощью которой и будет регулироваться давление внутри бойлера. Клапан легко снимается и устанавливается обратно, но делать это нужно правильно, чтобы избежать поломки и других неприятных ситуаций.

Предохранительный клапан

Какая деталь водонагревателя чаще всего выходит из строя

Самая частая причина поломки прибора — это разрушившийся магниевый анод. Его приходится менять чаще всего. Крепится эта составляющая вблизи нагревательного элемента. Основой анода служит металлический стержень, покрытый магниевым сплавом. В новом бойлере магниевый анод входит в комплект и в процессе эксплуатации прибора постепенно разрушается. Срок службы анода зависит от интенсивности использования бака, жесткости воды, качества магниевого сплава.

Разные производители используют стрежни с различным сроком службы, но профилактическую проверку анода на его дальнейшую пригодность стоит осуществлять не реже раза в год. Если анод разрушился менее чем на 50%, то его можно оставить еще на год, но такие ситуации случаются очень редко. Обычно за год магниевый слой полностью исчезает, а иногда разрушается и сам стержень.

Проверяем электрические элементы и тэн

Если с подачей электричества к прибору все в порядке, но не включается водонагреватель Аристон , то бак обесточивается, а вся вода сливается. После этого нужно демонтировать крышку корпуса – под ней располагаются провода, терморегуляторы и платы.

Затем используем тестер – с его помощью проверяем подачу электричества на клеммы нагревательных элементов. Вполне возможна ситуация, когда целостность проводов питания нарушена, или же отсутствует контакт провода и клеммы на нагревательном элементе. Тестер также используется для проверки работоспособности самих нагревательных элементов, ведь они могут сгореть или пробивать на корпус.

Если внутри тэна вышла из строя спираль, то бойлер не будет включаться, так как греть воду не сможет. С пробоем на корпус он также работать не станет, поскольку сразу после включения сработает устройство защитного отключения (УЗО).

Учитывайте, что сгоревший тэн ремонту не подлежит – только замене , а если вы сомневаетесь в выборе подходящего нагревательного элемента, то лучше обратиться к специалистам Ремонтехник. Они подберут тэн, соответствующий по марке, мощности и габаритам, а вам не придется заниматься демонтажем тяжелого бака.

Основные виды схем тепловентилятора

Помогает произвести ремонт обогревателя электросхема. Электрическая схема представляет собой устройство обогревателя, и у каждого прибора своя.

Существует 5 основных видов схем:

Состоит из вилки, шнура и нагревательного элемента (самая простая схема, для включения нужно вставить вилку в розетку).
Дополнительно устанавливается выключатель на корпусе прибора для удобства использования.
Добавляется термопредохранитель вместе с датчиком наклона и реагирующим попадание посторонних предметов (сработает в случае падения или перегрева, а также при наличии посторонних предметов).
Дополнительно устанавливается второй ТЭН и переключатель к нему для увеличения мощности.
В дополнение ко всему, устанавливается электрический двигатель с лопастями, и получается тепловентилятор.

Основным производителем термопредохранителей является фирма AUPO. Среди моделей можно выделить bf121, bf84, bf113. Такая составляющая, как регулятор температуры, встречается в более сложных и дорогих моделях обогревателей. Также могут быть встроены неоновые или светодиодные индикаторы режима работы. Хотя, для работы прибора они не нужны, для человека они представляют удобство и меняют сигнал при смене режима работы.

Правила ухода и эксплуатации

Основным правилом использования водонагревателя является периодическая замена магниевого анода. Элемент представляет собой антикоррозионный стержень, который защищает внутреннюю колбу от появления ржавчины. Период службы анода зависит от разновидности водонагревателя и составляет от 3 до 8 лет. Также уход за оборудованием предполагает консервацию прибора на зиму при использовании на даче. Это связано с тем, что при замерзании вода будет превращаться в лед, и возникнет риск повреждения бачка.

Расшифровка значков на одежде Тест на чистоту в вашем доме Калькулятор веса белья для стирки Задать вопрос эксперту

Что сделать в первую очередь

Во-первых, при протечке котла его нужно сразу отключить от электросети. Затем проведите визуальный осмотр, чтобы определить, откуда идет вода. Если изделие выходит сбоку или сверху, значит, в корпусе образовалось отверстие.

Если вода протекает снизу, это говорит о том, что в лучшем случае требуется замена магниевого стержня и чистка ТЭНа, забитого известковыми отложениями, но окончательный диагноз можно поставить только при «вскрытии». Если водонагреватель протек и вода течет из-под заглушек, а ее утечки проходят через водопроводную и сливную трубы, необходимо срочно поменять ТЭН и проверить герметичность соединений. Независимо от того, почему протекает водонагреватель, его необходимо разобрать, слить, снять с креплений и разобрать, чтобы узнать почему. С этой работой справится любой домашний умелец, но только профессионал сможет установить точный диагноз, что именно вышло из строя, в чем причина утраты.

Перед началом всех работ, пока из водонагревателя сливается вода, нужно подготовить необходимый инструмент для разборки:

разводной ключ среднего размера, чтобы можно было открутить самую большую гайку изделия;
специальный тестер или мультиметр;
отвертка и нож;
связка трубчатых ключей;
резиновый сливной шланг уже используется.

Устройство накопительного бойлера

Для того чтобы лучше понимать, какой ремонт или обслуживание водонагревателей вам предстоит сделать в каждом конкретном случае, надо рассмотреть устройство аппарата.

Элементы накопительного водонагревателя:

Датчик регулировки температуры. На нем можно посмотреть, сколько воды в баке, и какова ее температура. В зависимости от модели это может быть обыкновенная шкала с бегающей стрелкой или более современный вариант – цифровая панель. Если этот элемент выйдет из строя, то бойлер все равно будет работать.
Теплоизоляционный слой, который охватывает весь корпус. Он предназначен для сохранения температуры воды в бойлере.
Труба, через которую выходит горячая вода
Металлически или пластиковый кожух
Бак, толщиной около 2 мм., изготовлен из нержавеющей стали.
Нагревательный элемент или ТЭН.
Магниевый анод, выполняющий функцию защиты нагревателя от коррозии.
Труба, через которую холодная вода поступает в бойлер
Термостат. При помощи этого прибора происходит автоматическое нагревание воды. В более простых моделей применяют два термостата, более сложные агрегаты подразумевают наличие трех таких термостатов. Термостат еще называют терморегулятором. Ремонт терморегулятора водонагревателя сделать нельзя, можно лишь его заменить.
В месте соединения бака с фланцем находятся уплотнительные прокладки. Они действуют как уплотнители. В случае их износа, прокладки подлежат замене.
Водонагреватели оснащены электронными схемами, которые контролируют процесс нагрева воды, а так же управляют им.

Проточные нагреватели устроены аналогичным образом, только у них отсутствует накопительный бак. А вот нагревательные элементы используются более мощные.
