Как поменять лампы в фарах на Ford Focus 3

Разборка фары в картинках

Разрезал, получил результат:

Покрасил краской «Motip»чёрный глянец. Сначала хотел матовой красить, но решил, что глянец будет более «свежее».

Получилось вот так:

фары, тюнинг, разборка фары, фара фф3, оптика, свет, покраска фары, стайлинг оптики

Незнаю куда запостить — но наверно сюда!

Если кто хочет избавится от Хрома — то поможет Хлорное Железо. При переделке своих Биксенонок как раз им и воспользовался!

Стало (да маска от правой фары, но суть не меняет!)

Если кому нужно, то светодиоды в дейлайтах стоят Philips LUXEON Rebel LXML-PWW

Т.е. Диоды тоже можно поменять. Просто у меня они светят разним оттенком .

я фигею ))) разобрать фару не так то просто — её нужно распиливать!

Что необходимо для проведения работ

Для быстрейшего и качественного проведения работ в отношении замены лампочки нужно предварительно подготовить инструменты и запчасти, которые будут использованы впоследствии:

лампы. Выбрать и купить 2 лампочки согласно описанным рекомендациям;
шестигранник или звездочка на 6 мм. Инструмент потребуется для отсоединения фары. В машинах ФФ3 может использоваться один из видов крепления. Перед откручиванием следует проверить, что инструмент плотно становится в паз и не приведёт к разрушению креплений;
минусовая отвёртка. Подойдёт с длинным жалом и достаточно тонкой насадкой. Она пригодится для открепления пазов фиксаторов, которые находятся снизу. Отвёртка поможет отсоединить колодку проводов;
перчатки. Обязательно нужно использовать защитные перчатки, так как острые грани деталей сильно царапают руки.

Как снять заднюю фару на Форд Фокус 3 хэтчбек — изучаем детально

Разбираем фару на Форд Фокус 4 рестайлинг Переделанный Форд Фокус 2.7 вышел в нашей речи в 2008 году и выпускался вплоть в преддверии автомобилей третьего поколения в 2011-м. 1-ое, что очевидно отличало переделанный Фокус второго поколения от дорестайла, это фары головного света. Фактически, внутренность фар осталась прежней, поменялась только форма и архитектура. Сейчас разберёмся в таком разрезе, как снять

и разобрать переднюю фару переделанного Форд Фокус 3.5.

Снимаем фару головного света на Форд Фокус 2

Демонтаж фронтальной фары переделанного второго фокуса не особо отличается от снятия фары на старенькых автомобилях. На нашему клиенту остается — про что остается сделать нашему клиенту у нас уйдёт уже 15 минут, включая подмену всех ламп.

По-другому поменять лампы не получится, если и получится, то наслаждения от работы мы не получим. Потому берём длинноватую узкую отвёртку с плоским шлицом, биту Torx T-30, надеваем х/б перчатки почище и закатываем рукава:

Откручиваем шуруп крепления.

Отжимаем фиксаторы крепления.

Как снять заднюю фару на форд фокус 3. Задние фонари

Снять задний бампер форд фокус 2 седан

Устанавливаем новую строго в обратной последовательности.

снимаем фару на Форд Фокус 2 хэтчбек — откручиваем болт крепления

выводим из паза верхнее крепление

Меняем лампочки (описание для седанов)

Если потребовалось только заменить лампочки в задней фаре

, то поступаем следующим образом. На плате, в которую интегрируются лампочки, отжимаем беленькие пластиковые ушки от темных. Всего таких ушек два.

Извлекаем плату в сборе с лампочками, не трогая фару. Снимаем разъем жгута электрической проводки, надавив на фиксатор в направлении вниз (к жгуту).

В задней фаре Форда Фокуса 2 применяются лампы с одним контактом и напряжением 12В, что широко распространено для множества моделей иномарок.

Располагаются они в таком порядке (сверху — вниз): лампа стопа (торможения), задний ход, поворотник, габаритный огонь и противотуманная лампа.

Монтаж платы с замененными лампами в фару производим в порядке, обратном демонтажу.

Замена ламп

Когда фара у нас на ладошки, можно заниматься подменой ламп. Штатные лампы, устанавливаемые с завода, имеют такие характеристики и индексы:

Как снять фару на форд фокус 1

жёлтая лампочка указателей поворотов PY21W, её мощность 21 Вт;
лампа ближнего света с цоколем Н7 имеет мощность 55 вт;
Н1 и мощность 55 Вт — это характеристики лампы далекого света;
в габаритных огнях светит 5-ваттная лампа W5W.

Разбираем фару в кузове рестайлинг

Так она разбирается.

Снятие плафона лампы, отделение его от корпуса и рефлектора — крайняя мера, но иногда бывает необходимость и в этом. К примеру, для очистки рефлектора от грязи или матового осадка, для очистки плафона фары, для модернизации архитектуры фары (установки линзованной оптики). Чтобы разобрать фару, можно пойти двумя путями — либо нагревать герметик, на который посажен плафон, либо срезать герметик по периметру фрезой от гравёра.

Как снять фару форд фокус 2 рестайлинг

Нагревать фару лучше и безопаснее строительным феном при температуре потока воздуха от 250 до 350 градусов.

Работать легче вдвоём — один прогревает шов, второй скальпелем или острым ножом подрезает тёплый герметик по периметру, оттягивая плафон от корпуса. После работы с фарой её следует тщательно продуть от стружки и остатков герметика, очистить место стыка от старого герметика, обезжирить стык плафона и корпуса и склеить фару, используя любой высокотемпературный герметик.

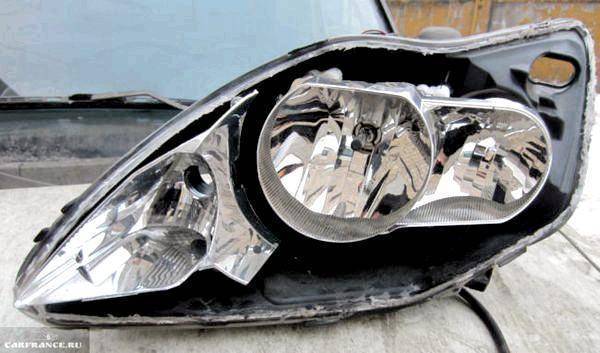

Фара без стекла.

Как заменить лампочку ближнего света на авто «Форд Фокус 3»

Фиксатор лампы ближнего света «Форд Фокус 3» довольно стандартный, чтобы произвести замены, нужно следовать такому алгоритму:

Откинуть передний капот и установить его на держатели.
От АКБ отсоединяется клемма.
Фара фиксируется с помощью 2 винтов, которые могут откручиваться с помощью насадки «звёздочка», шестигранника или отвёртки на «минус».
Корпус блока нужно плавным и аккуратным движением подать к себе, постепенно изымая оптику снизу.
От платы отсоединяется клемма питания. Теперь рекомендуется отнести фару в подходящее помещение и поменять любой световой индикатор.
С обратной стороны блока нужно отсоединить крышку, она изготовлена из резины и находится сразу за креплением ближнего света.
Появившийся лючок позволяет изъять лампу вместе с патроном из паза внутри отражателя. Для извлечения нужно надавить на зажимы и немного покрутить патрон, затем тянуть для извлечения из направляющих.
Лампа вытягивается из патрона.
Теперь проводится монтаж новой лампочки и сборка блока. Чтобы упростить процедуру, можно установить 1 лампу в паз на отражателе и установить в патрон до слышимого щелчка.

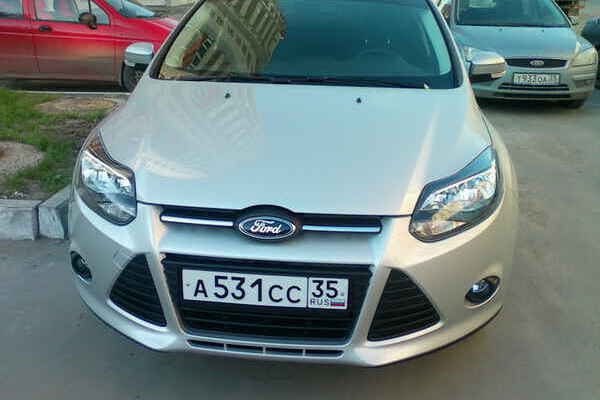

Головная оптика на Ford Focus 3 представляет собой блок-фары, с установленными в них лампами дальнего и ближнего света, поворотными и габаритными огнями

Замена ламп в фарах

Намного чаще приходится менять лампы, установленные в устройствах головного света. Мощные галогенные осветительные приборы отличаются малым сроком службы в сравнении с иными элементами. Так происходит потому, что нити накаливания в них работают в условиях высокой температуры и вибрации.

Выполнение замены

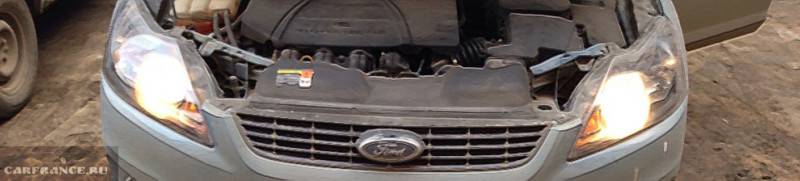

Открыть капот.
При помощи ключа TORX открутить болт крепления фары, находящийся в верхней части. При отсутствии нужного ключа можно открутить крепеж при помощи плоской отвертки с лезвием шириной 5 мм. Делать это нужно аккуратно, чтобы не повредить шлиц болта.
Плоской отверткой отжать две защелки в нижней части корпуса фары и одновременно тянуть фару на себя.

Фары Форд Фокус имеют длинные провода, поэтому менять лампы можно не производя снятие фары из машины. Не имея достаточного опыта, лучше снять блок полностью и дальнейшие работы выполнять на столе.

Чтобы снять фару, нужно, нажав на фиксатор, отсоединить разъем питания. Для доступа к лампам оптики ближнего и дальнего света необходимо снять соответствующую заглушку.

Форд Фокус 2 дорестайл имеет одну общую заглушку. Порядок действий следующий:

Отсоединить колодку питания с лампы, она ничем не крепится. Снять, аккуратно потянув на себя.
Отжав пружинную скобу, вынуть лампу.

Устанавливают лампочки в обратном порядке.

Можно ли установить ксенон

Замена штатных галогенных ламп запрещена по нескольким причинам:

Внесение изменений в конструкцию автомобиля.
Невозможность регулировки светового потока.
Отсутствие линз на оптике.

Допускается установка новых блок-фар, специально предназначенных для использования ксеноновых осветительных устройств. Тюнингованные модели не отличаются от заводских ни габаритными размерами, ни способами крепления.

В качестве альтернативы возможна установка ксеноновых противотуманных фар, что не противоречит законодательству.

Какие лампы подойдут для замены

Стоит заранее выяснить, какие лампы устанавливаются в головную оптику Ford Focus 2. Так же, как и в дорестайлинговой модели, лампы ближнего и дальнего света имеют форм-фактор Н7 и Н1 соответственно. Мощность составляет 55 Вт.

Для замены допустимо использовать любые источники света с указанными параметрами. Мощность превышать нежелательно, поскольку это вызовет перегрев оптики и нарушение работы предохранителей.

Существует большое разнообразие ламп, выпускаемых различными производителями. Можно использовать любые, которые удовлетворяют потребностям с одним условием: с левой и правой стороны автомобиля должны устанавливаться однотипные осветительные приборы.

Диагностика и результаты ремонта

Для проверки работоспособности противотуманок в современных автосервисных мастерских имеется специализированное оборудование, позволяющее максимально точно определить причину неисправности. Приборы для сканирования электроники автомобиля (тестеры) позволяют на основании полученного кода точно найти место повреждения. При этом, в зависимости от данных необходима проверка таких элементов:

Лампа;
Плавкий предохранитель;
Электрическая цепь ПТФ;
Переключатель;
Регулировка выверки ПТФ;
Модуль щитка приборов.

Опытные профессионалы при обнаружении поломки после диагностики в зависимости от места повреждения примут соответствующие меры по ее устранению. А при необходимости произведут полную замену противотуманных элементов, с соблюдением всех необходимых указаний производителя.

Исправная работа оптики – залог безопасности и надежности транспортного средства, его эффективной эксплуатации в любых погодных условиях, при ограниченности видимости и на извилистой дороге

Поэтому следует уделять особое внимание исправности противотуманных огней своего автомобиля!

Замена ламп ближнего света Форд Фокус 3

Замена лампы в фарах ближнего света на автомобиле Форд Фокус поколения 3 часто требуется при улучшении или ремонте оптики. Рассмотрим, из каких основных этапов состоит процедура переустановки лампочки, какие из современных производителей лучшие и каковы их главные особенности.

Особенности ламп для фар Ford Focus 3

При переустановке ламп ближнего света для замены на Форд Фокус 3 необходимо учитывать их светотехнические характеристики. Штатный светильник имеет следующий набор параметров:

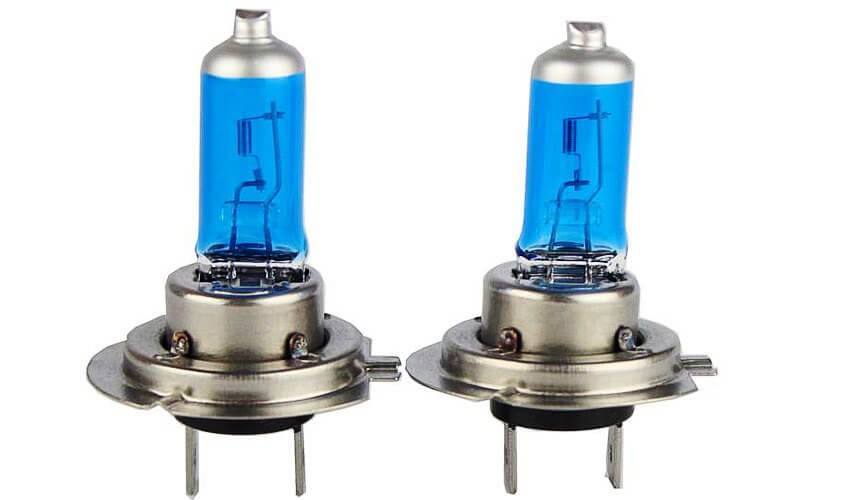

Тип цоколя – фланцевый Н7.
Номинальное напряжение – 12 вольт.
Мощность – 55 Вт.

В зависимости от конструкции оптики ламы могут быть двух видов:

Биксеноновые – предназначенные для установки в линзовые системы.
Галогеновые – устанавливаемые в фары с отражателем-рассеивателем.

Выбор производителя

Второй важный фактор при выборе ламп ближнего светя для Ford Focus выпуска-3 – это производитель. Изначально в базовой комплектации применяются фирменные светоисточники линейки Osram. Однако нередко в качестве альтернативы автопользователи применяют аналоги таких марок, как:

Philips.
Koito.
Behr Hella.

Рассмотрим подробно их основные характеристики и особенности применения для Форд Фокус-3.

Osram Н7 Original

Галогеновая оригинальная лампа в оптике ближнего света для хэтчбека Форд Фокус 3-го поколения. Мощность ее потребления – 55 Вт при рабочем напряжении в 12 В. Сила светового потока достигает 1,5 тыс. люменов при температуре 3200 К. Гарантированный срок службы составляет 6 месяцев. Чтобы правильно поменять ее на аналогичную новую, необходимо соблюдать правила установки – не браться голыми пальцами за колбу. Иначе оставленные жировые отпечатки существенно снизят ее долговечность.

Philips Н7 Vision Plus

Лампа используется как аналог штатно устанавливаемой в оптическую систему ближнего света на Форд Фокус 3, и потому обладает сходными параметрами. Единственное отличие – на 60% более сильная светимость при такой же цветовой температуре – 3,2 тыс. К. Применение такого светильника позволяет продлить горизонт видимости и улучшить комфорт и безопасность управления авто.

Koito Whitebeam h7

Лампа относится к категории высокотемпературных светильников на 4,2 тыс. К. При мощности потребления всего в 55 Вт она выдает светимость на все 100 Вт. При этом ближний свет совмещает в себе мягкость и насыщенность –качества, не перенапрягающие зрение водителя. Установка их на стандартную оптику Форд Фокус-3 не приводит к проблемам с деформацией корпуса фар и прогоранием проводки. Долговечность при средней эксплуатации достигает 2-3 лет.

Behr Hella h7 Standart

Еще одна стандартная лампа галогенового типа для установки в оптическую систему ближнего света на Форд Фокус 3. Характерная особенность – бело-голубой оттенок цвета. Среди других преимуществ выделяется невысокая стоимость и длительный срок службы.

Как заменить лампочку ближнего света на авто Форд Фокус 3

Чтобы правильно заменить лампу для ближнего света на ФФ-3, в первую очередь необходимо создать условия, обеспечивающие безопасность ремонта авто. Для этого Форд Фокус нужно установить на ровном месте, включить ручной тормоз и обесточить электросеть, отсоединив клеммы с АКБ. Далее нужно подготовить инструменты и расходники:

Гаечный ключ на десять.
Отвертку.
Чистые перчатки на хлопчатобумажной основе.
Новую лампу (или две если замена осуществляется сразу в обоих фарах).

Далее процедура смены лампы ближнего света сводится к следующим действиям:

Вывернуть шурупы, удерживающие фару изнутри.
Вытянуть ее и повернуть на себя, не вынимая при этом ее совсем.
Демонтировать защитную крышку корпуса, предварительно сдвинув специальные фиксаторы.
Провернуть лампу против часовой стрелки на четверть оборота.
После этого достать ее, потянув на себя.
Отсоединить штекер питания.

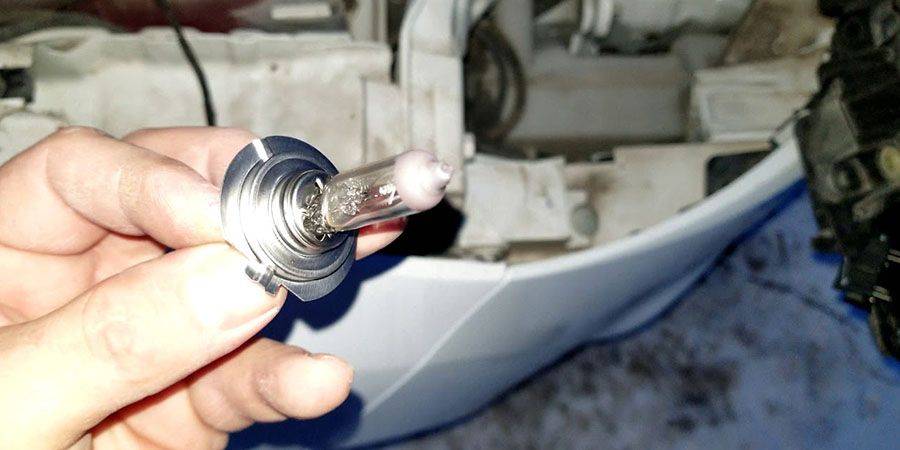

Извлечь саму лампочку и поставить новую.
Собрать оптику, следуя обратному порядку.

Основные выводы

Штатно на Форд Фокус 3-его поколения устанавливается галогеновая лампа ближнего света производителя Osram. Она имеет тип цоколя Н7, мощность 55 Вт и рабочее напряжение в 12 В. Как альтернатива ей могут использоваться аналоги:

Philips Н7 Vision Plus.
Koito Whitebeam h7.
Behr Hella h7 Standart.

Чтобы заменить лампочку на новую, нужно соблюсти условия по технике безопасности, застопорив машину и отключив бортовую электросеть, подготовить инструменты и расходные материалы и последовательно выполнить этапы предлагаемой инструкции.

Какие лампочки стоят на Форд Фокус 3

Прежде чем менять какие-либо лампочки, необходимо купить новые. Однако для этого необходимо знать два основных критерия: их модель и мощность. Отклонения по мощности могут привести к проблемам в электрической сети транспортного средства. Всю необходимую информацию по лампочкам в Ford Focus 3 вы найдете в следующей таблице:

Расположение освещения	Модель лампочки	Мощность, Вт
Дальний свет	Н1	60
Ближний свет	Н7	55
Передние габариты	W7W	5
Передние поворотники	РY21W	21
Противотуманки	Н11	55
Боковые поворотники	WY5W	5
Задник поворотники	РY21W	21
Стоповые лампочки	P21W	21
Задние противотуманки	Р21 / 5W	21/5
Лампочка заднего хода	W16W	16
Подсветка номерного знака	W5W	5

Также обратите внимание, что в машине используются галогенные фары с цоколем Н7 и Н1 для ближнего и дальнего света соответственно. Если планируется устанавливать освещение с би-ксеноновой линзой, то водителям потребуется уже купить изделия с маркировкой D3S (ближний/дальний свет)

С этой таблицей вы сможете без проблем купить все необходимое освещение и не беспокоиться о совместимости лампочек. Цена продукции варьируется от нескольких сотен до тысячи рублей. Перед покупкой обязательно осмотрите упаковку товара. Все надписи должны быть четко видимы. Низкое качество упаковки может свидетельствовать о том, что вам попалась поддельная продукция. Также осмотрите саму лампочку на наличие дефектов и повреждений.

Оригинальная продукция гарантировано совместима с вашим автомобилем, но ее стоимость часто становится неподъемной для водителей. Появляется соблазн купить более дешевые аналоги китайского или корейского производства. При этом будьте готовы столкнуться с некоторыми проблемами:

искажению светового потока;
ослеплению встречных водителей;
быстрое помутнение фар;
короткий срок работы.

В итоге, конечно же, вам придется переплачивать из-за частой замены дешевых и некачественных лампочек.

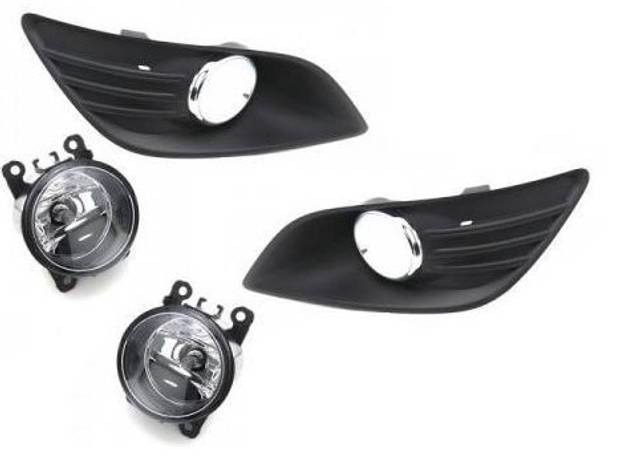

Противотуманные фары

Ford Focus 2 рестайлинг в зависимости от комплектации поступает в продажу как с комплектом противотуманных фар, так и без них. Замена неисправных ПТФ или установка производится самостоятельно при минимальных навыках, поскольку все изменения предусмотрены конструкцией автомобиля.

Установка противотуманной фары выполняется в нижней части бампера, где предусмотрено для нее крепление. Место установки закрыто декоративной крышкой. Колодка для подключения подвязана к ближайшему жгуту электропроводки и закрыта защитным колпачком.

Новую ПТФ устанавливают вместо декоративной крышки и крепят на предусмотренные места. Отвязывают от жгута колодку и подключают ее к лампе.

Дополнительно в салоне автомобиля устанавливается новый блок управления освещением. Его монтируют вместо штатного. Крепление блока выполнено на защелках, которые отжимаются при помощи тонкой отвертки.

Как выбрать оптику?

линзовые фары (биксенон);
фары с рассеивателями (галогенового типа).

Ниже представлен список более конкретных ламп, которые наиболее часто используют владельцы этой модели авто ввиду отличного соотношения цены с качеством для установки для ближних габаритов:

Philips H7. Обеспечивают на 30% больше освещенности, имеют цоколь с хромированной поверхностью;

Лампа Philips H7

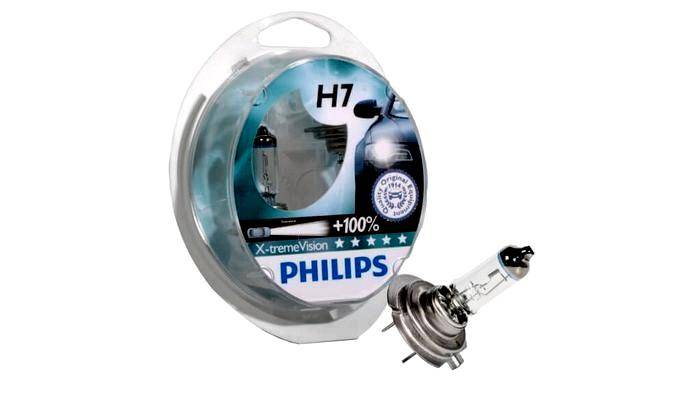

Philips X-treme Vision+100%. Такая модель является наиболее мощной в ассортименте компании. Повысить яркость светового потока с ее помощью на «Фокусе 3» можно сразу на 100%. Такие источники освещения производители авто на конвейере не устанавливают. Автовладельцы всегда докупают их сами;

Лампа Philips X-treme Vision+100%

Philips Diamond Vision. Являются моделями с галогенным освещением и, по сравнению с обыкновенными моделями, ярче на 20%. Освещение с их помощью максимально приближено к дневному;

Лампа Philips Diamond Vision

Bosch Blue Vision Ultra. Имеют голубое освещение, а также оснащены стеклом кварцевого типа. Это обеспечивает повышенную устойчивость к механическим повреждениям;

Лампы Bosch Blue Vision Ultra

Bosch 90-Plus. Обладают насыщенным белым, приближенным к дневному, освещением, а также высокой светоотдачей (до 90% выше обычных моделей). Они помогут качественно осветить дорогу даже при дожде или тумане;

Лампы Bosch 90-Plus

IPF H11 XY64-2400K. Обычно применяются в головной оптике. Освещение имеет насыщенный желтый оттенок. Это позволяет хорошо рассмотреть предметы в тумане.

Лампы IPF H11 XY64-2400K

Как поменять лампочки ближнего света на Форде Фокусе 3 вы сможете увидеть в этом ролике. Данный выпуск откр…

Какая лампа ближнего света стоит на Форд Фокус 2: какую лучше выбрать, артикул, тип, диоды

Ухоженная и хорошо укомплектованная оптика второго Форда Фокус почти не вызывает нареканий. Независимо от завода сборки автомобиля, стандартные лампы от General Electric работают весьма неплохо и могут протянуть от 30 до 50 тысяч км в зависимости от интенсивности использования. Если вдруг перегорает лампа ближнего света на Форд Фокус 2, необходимо знать какую лучше выбрать, типы ламп, артикулы и цены.

Какие лампы подходят на ближний свет Форд Фокус 2

Оптика второго Форд Фокус, и рестайлиноговой модели, и дорестайлинговой, рассчитана исключительно на использование галогеновых ламп ближнего и дальнего света.

Стандартная мощность этих ламп по 55-60 Вт. С завода установлены лампы General Electric с артикулом 17123 , если машина собиралась за границей, а если Фокус всеволожской сборки, то в фаре может стоять как Дженерал Электрик, так и простенький Филипс с каталожным номером 12972 PR .

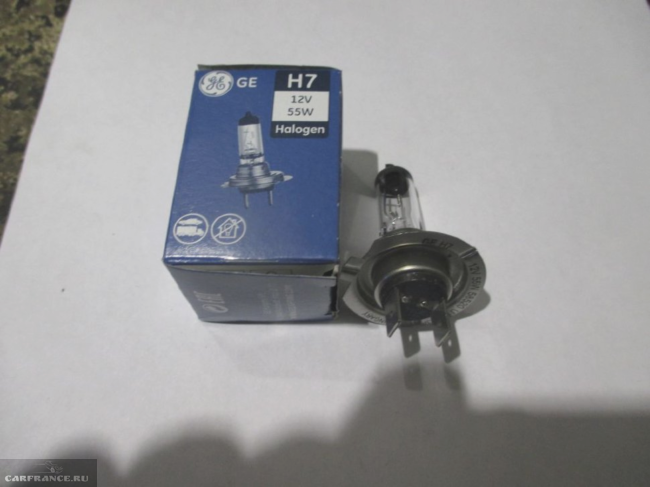

Оригинальная лампа General Electric 17123.

Кроме стоковых ламп, можно выбрать из пяти десятков вариантов галогеновых ламп с цоколем Н7. Вилка цен на такие лампы очень широкая – от 200 до 2000 рублей. И если лампа стоит полторы тысячи, это совсем не значит, что в этой оптике она будет вести себя идеально. Вот примерный список каталожных номеров (не моделей ламп) аналогов стандартной лампы ближнего света General Electric 17123 :

Bosch имеет номер 1987301012 ;

Philips 12972 PR.

Подчёркиваем, что это каталожные номера ламп-заменителей стандартной лампы ближнего света. Модель лампы можно выбрать на своё усмотрение и в соответствии со своими финансовыми возможностями. Теперь по моделям.

Выбираем лампу Н7 на ближний свет Фокус 2

По конструкции любая галогенка похожа на обычную “лампочку ильича” — она состоит из колбы (кварцевое или твердосплавное стекло), нити накаливания, которая работает в среде инертного газа-галогена.

Поэтому у нас есть важное требование к лампе – она должна иметь высокий ресурс и оптимальный световой поток. С цветовой температурой все понятно – колхозные зелёные, синие и фиолетовые лампы ближнего света не рассматриваем, поскольку оптимальный для глаза свет – солнечный с соответствующей цветовой температурой

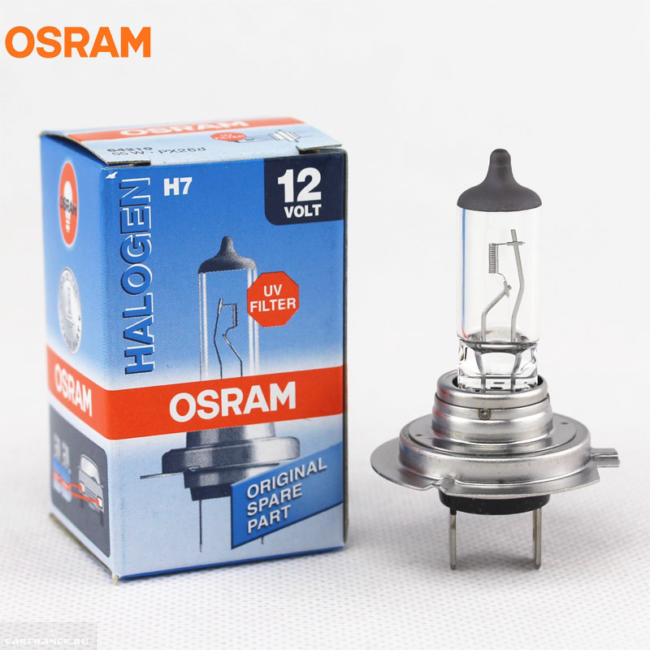

Osram H7 Original

Самая долгоживущая лампа – Osram H7 Original. Производитель заявляет, что лампа может работать не менее 550 часов, в том время как конкуренты дают только 400 часов. Гарантия на лампу Osram H7 Original – 350 часов, что очень неплохо. Немецкое качество, немецкая сборка, цена в пределах 450 рублей. Световой поток хороший, с оптикой Фокуса второго поколения работает вполне корректно.

Philips H7 Vision Plus

Одна из самых ярких ламп на рынке в своей ценовой нише. А стоит она около 440 рублей. Голландцы заявляют, что эта лампа светит на 60 процентов лучше других образцов. Возможно, что это и так, но на глаз Philips H7 Vision Plus работает довольно неплохо. Единственный минус – может перегореть после 10-15 тысяч.

Koito WhiteBeam H7

Hella H7

Один из лучших показателей по освещённости дальней зоны выдала лампа от суббренда компании Филипс, Hella H7. При номинальной освещённости в 10 тысяч кд, эта лампа показала целых 13 800 кд. Правда, сила светового потока средняя, около 1400 лм, а цветовая температура далека от дневного света, 3300 К. На 2017 год лампа стоит около 700 рублей.

Типы лампочек предусмотренных заводом

Вся оптика Форд Фокус 2 как рестайлинговой модели, так и дорестайлинговой, предусматривает применение галогеновых ламп. В дальний свет монтируют однонитевые расходники с цоколем Н1, а для ближнего — Н7. Все элементы имеют мощность 55 Вт.

За ближний свет в Ford Focus 2 отвечают галогенные лампы H7.

На заводах в автомобиль устанавливаются высококачественные расходники General Electric. Это что касается заводов, расположенных за границей. На машинах отечественной сборки может устанавливаться оптика Дженерал Электрик или же более простой вариант Филипс.

Помимо стоковых заводских моделей можно устанавливать еще несколько вариантов осветительных приборов с цоколем Н7. Модель надо подбирать с учетом собственных финансовых возможностей и отзывов других пользователей.

Таблица с размерами и типами лампочек Ford Focus 2
Место установки	Вид лампочки	Тип цоколя	Мощность (Вт)
Ближний свет	Галогенная	H7	55
Дальний свет	Галогенная	H1	55
Противотуманные фары	Галогенная	H11	55
Повторитель поворотов	Накаливания (оранжевая)	W5W	5
Номерной знак (седан)	Накаливания	C5W	5
Салон	Накаливания	W5W	5
Салон (дорестайл)	Накаливания	W5W	5
Стоп сигнал	Двуспиральная накаливания (красная)	P21	21
Задние габаритные огни	Двуспиральная накаливания (красная)	5W	5
Указатели поворота	Накаливания (оранжевая)	PY21W	21
Сигнал заднего хода	Накаливания	PY21W	21
Задний противотуманный фонарь	Двуспиральная накаливания	P21	21

Замена ламп ближнего света Форд Фокус 3

Замена лампы в фарах ближнего света на автомобиле Форд Фокус поколения 3 часто требуется при улучшении или ремонте оптики. Рассмотрим, из каких основных этапов состоит процедура переустановки лампочки, какие из современных производителей лучшие и каковы их главные особенности.
