Люминесцентные лампы дневного света: какие бывают и как выбрать?

В каких областях применяются

С помощью люминесцентных ламп можно эффективно освещать большие площади, при этом значительно улучшая условия в помещении, снижая расходы на электроэнергию, а также увеличивая срок службы системы освещения.

Устройства со встроенным электронным балластом и винтовыми резьбовыми цоколями E27 или E14 применяются в быту в качестве эффективной замены ламп накаливания. Они способны обеспечить необходимый световой поток, гарантировать стабильность и отсутствие мерцания. При этом полностью отсутствует гул. Применяются в квартирах, домах, торговых центрах, школах, больницах, банках и др.

Рисунок 5. ЛЛ в интерьере

Утилизация лампы

В люминесцентных лампах содержатся вредные для окружающей среды вещества, так что к утилизации отходов необходимо отнестись максимально ответственно.

В одном светильнике может находиться около 70 мг ртути, что достаточно опасно. Однако на свалках подобных ламп очень много, это серьезная проблема.

Попадание ртути в организм человека или животного быстро провоцирует отравление. Хранить неисправные лампы в доме долгое время запрещено из-за вероятности механического повреждения колбы с последующей утечкой вредных веществ.

Рисунок 10. Обозначение места, где разрешена утилизации приборов

Утилизация приборов:

1. Все лампы собирают и складируют в специальных контейнерах.
2. При помощи пресса происходит дробление приборов.
3. Полученная крошка направляется в камеру термической обработки.
4. Вредные вещества попадают в фильтр, где и остаются.

Иногда газы подвергаются воздействию жидкого азота и затвердевают. Полученную ртуть используют вторично.

Достоинства и недостатки

Характеристики изделий зависят от температуры среды. Это обусловливается силой давления ртутных паров, располагающихся внутри изделия. Если температура стенок колбы равняется сорока градусам, светильник работает на максимуме.

Главные достоинства оборудования состоят в следующем:

• высокая степень светоотдачи, достигающая максимум 75 лм/Вт;
• большой срок работы (до 10 тысяч часов);
• небольшая яркость, позволяющая светить, не слепя при этом глаза.

Недостатки оборудования следующие:

• Ограниченная мощность люминесцентных ламп (единичная) при больших габаритах.
• Сложное подключение оборудования.
• Отсутствие реальной возможности обеспечения питания товара током с постоянной величиной.
• При отклонении температуры воздуха от стандартных показателей (18-25 градусов) мощность подаваемого света значительно меньше. Если в помещении холодно (меньше десяти градусов), она может не заработать.

Анализируя достоинства и недостатки, следует вывод, что оборудование подходит для использования в местах, где оно оправдывает необходимость его эксплуатации и позволяет достичь эффекта, который не получится от изделия другого типа.

Спектр испускаемого света (люминофоры)

Бытует мнение, что испускаемый люминесцентными лампочками свет немного неприятен для человеческого зрения и вообще искажает оттенки цветов окружающих предметов. Такая ситуация возможна, если лампа подобрана неверно, ибо:

• Зеленые и синие линии превалируют в цветовом спектре;
• В используемой модели применяется неподходящий для текущих условий люминофор.

В бюджетных образцах ЛЛ внутренняя окраска производится на базе галофосфатного люминофора, а излучаемый им спектр больше базируется на синих и желтых оттенках,  а зеленых и красных оттенков он выдает гораздо меньше

В общем, свет будет восприниматься органами зрения как белый, но если обратить внимание на бликующий/отражающий предмет, то его цвета исказятся. Однако, при галофосфатном составе можно достичь повышенной светоотдачи

В моделях среднего и премиум классов применяется пятиполосной или трехполосный люминофор, который способен более равномерно распределять излучение в видимой части спектра. Таким образом, при отражении цвета искажаться не будут.

Как работает люминесцентная лампа

Инертный газ в лампе нужен для создания тлеющего разряд (поток ионизированных частиц инертного газа). Ртуть нужна для усиления этого разряда. Люминофор нужен для преобразования ультрафиолетового света, в свет видимого спектра. Электроды нужны для подключения лампы в электрическую схему и создания разряда электронов.

После подачи напряжения на контакты лампы, электроды внутри колбы начинают испускать электроны, которые перемещаясь по колбе, пытаются создать разряд. Однако, в нормальных параметрах схемы силы тока не достаточно для создания разряда. Поэтому, в схему подключения люминесцентной лампы обязательно включают устройство, создающее разовый электрический разряд для старта свечения.

Называется это устройство стартер фото. Его задача, при подаче электричества кратковременно увеличить силу токов 3-4 раза.

Для обеспечения запуска и работы (свечения) люминесцентной лампы (группы ламп), нужно другое устройство, называемое по-простому дроссель. Это название устарело фактически, но активно используется.

Правильное название дросселя, пускорегулирующий аппарат (ПРА). На сегодня, название дроссель (ПРА) преобразили в ЭмПРА и ЭПРА.

• ЭмПРА: электромагнитный пуск–регулирующий аппарат;
• ЭПРА: электронный пуск–регулирующий аппарат (электронный балласт).

ЭПРА более быстро зажигает лампу, не гудит при работе и регулирует запуск при пониженных напряжениях. Если старый дроссель, по сути, был увесистая электромагнитная катушка, то современный ЭПРА это компактные даже изящные устройства.

Специальные люминесцентные лампы

Также создают специальные люминесцентные лампы. Виды таких устройств рассмотрим чуть ниже.

Речь идет об устройствах дневного света, которые имеют максимальный вид освещения. Они служат для устранения эффекта цветовой мимикрии. Как правило, используют их в типографии, музеях, зубоврачебных кабинетах и так далее, для того чтобы максимально рассмотреть все необходимые детали.

Еще одни устройства, которые немного похожи по своему свечению солнечным светом. Такие устройства рекомендуют устанавливать в помещениях, где существует недостаток солнечного света. Речь идет о банках, магазинах, офисах. За счет высокой температуры цвета идеально подходит это устройство для работы в медицинских учреждениях.

Замена люминесцентных ламп Т8 их светодиодными аналогами

Трубки у этих ламп имеют одинаковые размеры и оснащаются идентичными разъемами. Такое сходство существенно упрощает их замену и подключение, которые производятся непосредственно в светильнике. В этом случае при наличии уже готового корпусного изделия достаточно купить светодиодный образец и поставить его на место старой лампы.

Подбор по посадочному месту

Схема подключения светодиодной лампы т8 с драйвером 220 В вместо люминесцентной в стандартном светильнике Нельзя просто взять и удалить одну лампу из гнезда светильника, а затем поставить на ее место другую. Дополнительно к этому потребуется изменить электрическую схему, которая предусмотрена в конструкции имеющегося прибора освещения. Несмотря на то что некоторым пользователям это кажется сложным, обновить электрическую начинку может каждый желающий, знакомый с азами электрики.

Прежде всего следует разобраться в том, как светодиодная лампа подключается к сети. В зависимости от варианта исполнения она подсоединяется двумя способами:

• в первом случае напряжение подается на правый или левый цоколь (с одной стороны) сразу на оба штыря;
• в другом исполнении сетевой провод подключается с двух сторон трубки к разным цоколям, в которых задействован только один штырь.

В конструкции первых изделий обычно не предусматривается встроенный драйвер. В образцах второго типа имеется электронная схема управления, позволяющая подключать их напрямую к сети 220 Вольт.

Подключение светодиодной лампы Т8

Доработка люминесцентного светильника под трубки типа т8 для светодиодной трубчатой лампы без драйвера \ Проще всего заменить ЛДС на светодиодный аналог, если новая лампа уже имеет встроенный драйвер. В этом случае придется выполнить следующие несложные операции:

1. Вытащить из гнезда стартер.
2. Закоротить электромагнитный дроссель.
3. Поскольку он в процессе питания не участвует, его допускается совсем демонтировать из светильника.
4. В результате этих действий напряжение 220 Вольт будет подаваться на штыри цоколей, расположенных по разным концам лампы.

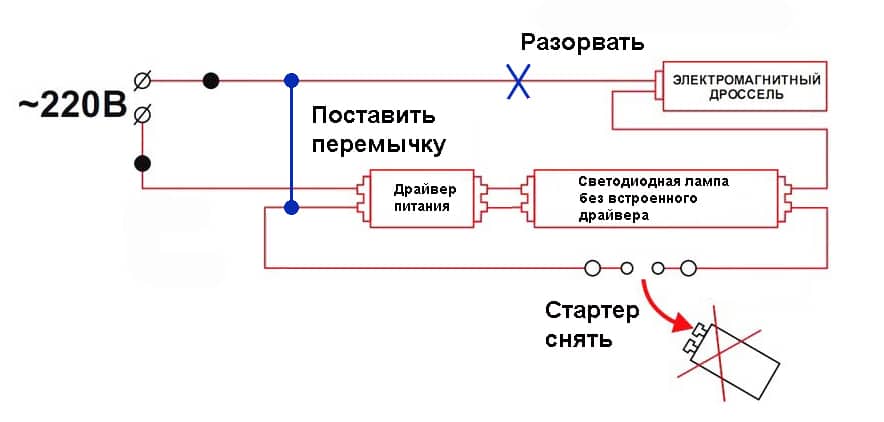

Когда в распоряжении имеется только светодиодный образец без драйвера, этот электронный прибор необходимо будет докупить. Придется немного доработать схему стандартного люминесцентного светильника:

1. Один проводник, идущий от сети 220 Вольт к электромагнитному дросселю, отключается.
2. Отсоединенный конец перекидывается на клемму драйвера, к которой был подключен снятый с нее стартер.
3. Все сетевое напряжение будет приложено к электронному устройству, управляющему работой светодиодной лампы.

Всем, кто знаком с электротехникой на уровне школьной программы, проделать эти простейшие операции не составит труда.

Трудности выбора

В процессе приобретения люминесцентных световых источников важно обратить внимание на их размер, силу потока света, границы рабочей температуры, излучаемый оттенок, а также необходимое сетевое напряжение. С подбором цоколя дела обстоят немного проще, так как их разнообразие позволяет подобрать лампу для любого типа торшера или светильника

Одновременно, подбор нужно осуществлять исходя из типа помещения, где будет установлена ЛЛ. Например, для жилых пространств подойдут образцы с цоколем на резьбе, с электробалластом, не склонные к риску мерцания и работающие бесшумно. В прихожих уже можно установить мощные светильники с интенсивным и рассеянным свечением. В настенные бра лучше вставить компактные модели, излучающие теплый свет (930) и имеющие хорошую цветопередачу. Под потолком (на карнизом) можно смонтировать ленточную гирлянду с лампочками холодного света (860) либо монолитную трубчатую конструкцию.

Гостиная комната вполне может быть освещена специальными малогабаритными моделями декоративного назначения – приемлемым цветом станет высококачественный белый. Для интерьера в стиле хай-тек возможно по потолку (или исключительно в углах) протянуть люминесцентную ленту световых источников.

Для спальни подойдут приборы с мягким и теплым светом с показателями в 930-933 единиц или аналогичные.

Кухонную зону специалисты рекомендуют оборудовать несколькими уровнями – локальными и одним общим. Для размещения на потолке подойдут компактные изделия малой мощности до 20 Ватт с теплым светом минимум в 840 люменов. А вот рабочую кухонную зону необходимо подсветить поярче, использовать специальные линейные лампы, не создающие блики на окружающих предметах.

Разновидности и характеристики

Разновидности и характеристики

Классификация люминесцентных ламп

Люминесцентные лампы (ЛЛ) делятся на осветительные общего назна­ чения и специальные. К ЛЛ общего назначения относят лампы мощнос­ тью от 15 до 80 Вт с цветовыми и спектральными характеристиками, имитирующими естественный свет различных оттенков. Для классифика­ ции ЛЛ специального назначения используют различные параметры. По мощ­ности их разделяют на маломощные (до 15 Вт) и мощные (свыше80 Вт); потипу разряда — на дуговые, тлеющего разряда и тлеющего свечения;по излучению — на лампы естественного света, цветные лампы, лампы со специальными спектрами излучения, лампы ультрафиолетового излучения; поформе колбы — на трубчатые и фигурные;по светораспределению — с ненаправленным светоизлучением и с направленным, например, рефлек­ торные, щелевые, панельные и др.

У ламп с улучшенным качеством цветопередачи после букв, обозначающих цвет, стоит буква Ц, а при цветопередаче особо высокого качества — буквы ЦЦ. Маркировка ламп тлеющего разряда начинается с букв ТЛ.

Разновидности спектрального состава люминесцентных ламп

Спектральный состав

видимого излучения зависит от состава люминофо­ ра, в соответствии с чем лампы обозначают буквами. Различную цветность можно получить с помощью люминофора — галофосфата кальция в зависи­ мости от цветовой температуры лампы.

Цветовой температурой

называется температура абсолютно черного тела, при которой цвет его излучения совпадает с цветом самого тела (К — Кельвин, Т = t + 273, где Т — температура в К, t — температура в °С).

По спектру излучаемого света

лампы подразделяются:

ЛБ — лампы белого света с цветовой температурой 4200 К, соответству­ ющей цветовой температуре яркого солнечного дня;

ЛХБ — лампы холодно-белого света с цветовой температурой 4800 К;

ЛТБ — лампы тепло-белого света с цветовой температурой 2800 К, соответствующей цветности излучения ламп накаливания;

ЛД — лампы дневного света, имеющие цветовую температуру 6500 К, соответствующую цветовой температуре голубого неба без солнца.

Для осветительных установок,

в которых требуется правильная цветопере­ дача, выпускаются лампы:

ЛЕЦ — лампы естественного (Е) цвета; ЛТБЦ

— лампы тепло-белого (ТБ) цвета; ЛДЦ — лампы дневного (Д) цвета.

Стоящие после обозначения цифры указывают мощность лампы в ваттах. Люминесцентные лампы выпускаются мощностью 8… 150 Вт.

Пример 1.ЛТБ 30 означает: люминесцентная, тепло-белого цвета, мощ­ность 30 Вт. Пример2. ЛБ 20 обозначает: люминесцентная лампа белого цвета мощнос­тью 20 Вт.

Световой поток после 70% средней продолжительности горения снижает­ся до 70% среднего номинального потока. Наиболее долго лампы служат при комнатной температуре и номинальном напряжении. Повышение и понижение напряжения снижают срок службы, но к повышениям напряжения люминесцентные лампы значи­ тельно менее чувствительны, чем лам пы накаливания. Люминесцентные лампы показаны на рис. 14.5.

Раньше их называли: • прямыми (рис. 14.5.а);

. кольцевыми (рис.14.5.6); « U -образными (рис. 14.5.в).

Эти названия нашли отражение в старых обозначениях светильников для люминесцентных ламп. В настоя­щее время все лампы, кроме прямых, называют фигурными (рис. 14.5.б,в).

Технические характеристики наиболее распространенных лампТаблица 14.1

Тип лампы	Мощность, Вт	Световойпоток, лм	Продолжительность горения, ч	Тип цоколя
Лампы люминесцентные ртутные низкого давления
Л6-20	20	1200	7500	Ц2Ш-13/35
ЛБ-40	40	3000
ЛВ-80	80	5220
ЛД-40	40	2340
ЛД-80	80	4070
ЛДЦ-40	40	2100
ЛДЦ-80	80	3610
ЛТБ-40	40	2780
ЛТБ-80	80	4720
ЛХБ-40	40	2780
ЛХБ-80	80	4600

ПОДКЛЮЧЕНИЕ ЛЮМИНЕСЦЕНТНОЙ ЛАМЫ

Двумя элементами, без которых функционирование люминесцентной лампы является невозможным, являются стартер и дроссель.

Стартер представляет собой небольшую неоновую лампочку с расположенными в ней двумя биметаллическими электродами, которые в нормальном положении разомкнуты. После подачи электроэнергии электроды в стартере замыкаются. Электроэнергия передается на дроссель, в результате чего сила тока возрастает почти в три раза, практически моментально разогревая электроды внутри колбы.

Остывая, биметаллические контакты размыкаются. В момент их размыкания дроссель создает высоковольтный запускающий импульс, благодаря самоиндукции, возникающей в его обмотке. Этот импульс приводит к возникновению разряда в газоконденсатной среде внутри колбы, зажигая ее.

Существуют стартеры на 127 Вольт, которые работают в двухламповых схемах и на 220 Вольт, предназначенные для одной ламповых схем. Они НЕ взаимозаменяемы, так что перед установкой необходимо прочитать маркировку.

Стартер является элементом, который наиболее часто выходит из строя. Если в осветительном приборе погасла одна или несколько ламп необходимо, прежде всего, заменить стартеры.

Данная схема запуска характерна для светильников использующих электромагнитный балласт или по другому – электромагнитный пускорегулирующий аппарат (ЭмПРА). Его применение довольно широко распространено, однако системы подключения основанные на ЭмПРА, на данный момент являются морально устаревшим оборудованием.

Они имеют следующие недостатки:

• довольно долгий запуск 1-3 сек, в зависимости от степени износа изделия;
• неприятный звук, возникающий в процессе функционирования пластин дросселя, который со временем усиливается;
• мерцание (эффект стробоскопа), негативно влияющее на зрение.

Подключение люминесцентной лампы при помощи электронного пускорегулирующего устройства (ЭПРА) имеет принципиально другую схему активации. Прежде всего ЭПРА функционирует в высокочастотном диапазоне 25-133 кГц, используя выходной каскад на транзисторах и трансформатор.

Применение ЭПРА имеет следующие преимущества:

• отсутствие мерцания и шума в процессе функционирования;
• отсутствие стартеров в схеме управления;
• увеличение срока службы и экономия электроэнергии до 20%;
• некоторые модели выпускаются с возможностью регулировки яркости свечения.

Применение люминесцентных ламп, безусловно, даст положительный экономический эффект в любой организации, частном доме или квартире. Кроме того, можно довольно точно подобрать цвет к уже использующимся образцам.

Однако стремительное распространение светодиодных ламп составило значительную конкуренцию, так как они превосходят люминесцентные по многим параметрам кроме стоимости.

На данный момент наиболее популярными производителями являются:

• Космос (Россия);
• OSRAM (Германия);
• PHILIPS (Голландия);
• General Electric (США);
• Sylvania (Бельгия).

Утилизация люминесцентных ламп.

Классификатор относит люминесцентные лампы к отходам, которые необходимо сортировать и собирать отдельно, и к которым применимы особые требования к эксплуатации и утилизации. В связи с тем, что в состав изделия входит ртуть, относящаяся к первому классу опасности.

Хранить вышедшие из строя, отработанные и потерявшие целостность люминесцентные лампы необходимо хранить в герметичных контейнерах. При этом необходимо вести журнал учета, где отмечены дата выхода из строя, а также дата передачи партии нерабочих изделий специализированной организации для утилизации.

2012-2022 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Рейтинг качественных люминесцентных ламп 2G7

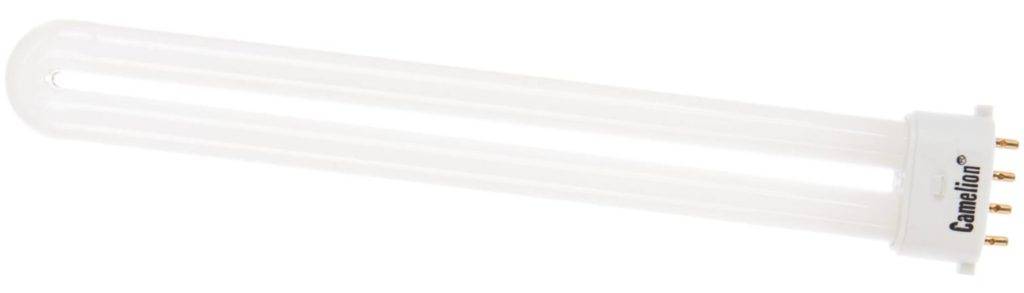

11Вт для KD-008C KD-017 Camelion

Это изделие относится к категории компактных. Применяется для обустройства рабочего места или для создания естественного освещения в жилых помещениях. Подходит для обустройства тканевых и пластиковых плафонов, за счет низкой температуры нагрева. Мощность – 11 Вт.

Средняя цена – 216 руб.

11Вт для KD-008C KD-017 Camelion

Достоинства

• стабильный световой поток;
• эксплуатационный ресурс;
• гарантия от производителя;
• светоотдача;
• практичность;
• функциональность;
• соотношение цены и качества;
• энергосберегающая конструкция.

class=’s-article__points-list’>

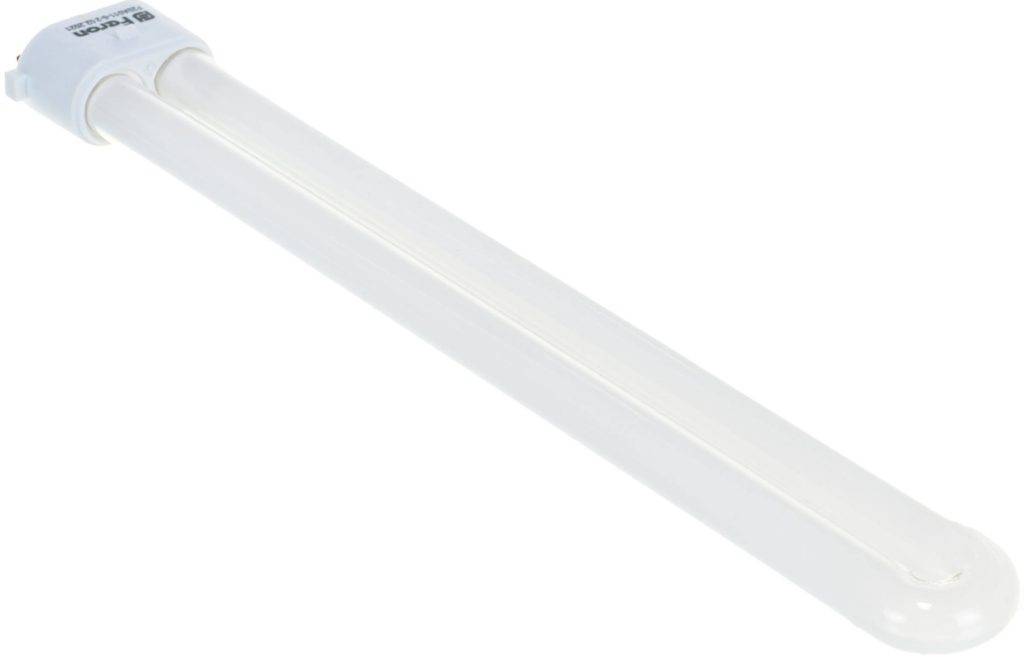

FERON 11W 1U 2G7 4000К, EST9

Это компактное приспособление предназначено для обустройства рабочего места. Отмечается наличие естественной белой цветности, при световом потоке – 770 Лм. Мощность – 11 Вт. Эксплуатационный ресурс – 30 тыс. ч. Часто можно встретить в офисных и торговых помещениях.

Сколько стоит приспособление? Покупка обойдется в 188 руб.

FERON 11W 1U 2G7 4000К, EST9

Достоинства

• гарантия от производителя;
• эксплуатационный ресурс;
• отсутствие мерцания;
• не нагревается;
• компактность.

class=’s-article__points-list’>

Econ PL 11 Вт 2G7 4200K 8112g7

Исходя из заявленных производителем характеристик, это модель предназначена для обустройства прикроватных столиков и рабочих мест. Колба практически не нагревается, что исключает риск порчи дорогостоящих плафонов. Эксплуатационный ресурс составляет 10 тыс. ч.

Стоимость – 144 руб.

Econ PL 11 Вт 2G7 4200K 8112g7

Достоинства

• компактность;
• стабильность работы;
• гарантия от производителя;
• соотношение цены и качества;
• практичность;
• безопасность;
• надежность;
• не нагревается;
• эксплуатационный ресурс.

class=’s-article__points-list’>

Оттенки света и цветопередача

Чтобы разобраться с этими понятиями, давайте вспомним, что такое белый свет. Как известно, белый свет включает в себя все цвета радуги. Освещенные предметы имеют такой цвет, какой свет они отражают. Предметы черного цвета поглощают все цвета, то есть все составляющие белого света, поэтому мы их видим черными. Для нас наиболее привычным является белый солнечный свет. И цвета окружающих нас предметов выглядят естественно только в солнечном свете. В белом свете искусственных источников цвета предметов смотрятся уже не так натурально, а скорее не так привычно. Искажения вызваны спектром, излучаемым такими источниками света. Чем ближе спектр искусственного источника к спектру солнечного, тем лучше цветопередача.

Известно, что твердые тела при нагревании до определенной температуры начинают испускать свет. В зависимости от значения температуры этот свет приобретает разные оттенки, от красного до ослепительно-белого. Таким образом, существует строгое соответствие между температурой разогрева твердого тела и цветом света, который оно при этой температуре излучает. Поэтому и были введены в обращение такие параметры, как индекс цветопередачи и цветовая температура, характеризующие искусственный свет.

Монохроматические люминесцентные лампы чаще всего используют для декоративного оформления витрин и вывесок. Выпускаются люминесцентные лампы разной длины и формы

Мощность и спектр

Чтобы источник освещения мог нормально работать, его необходимо подключать к сети 220  В с частотой 50 Гц. Отклонение может негативно сказаться на стабильности освещения, значительно сократить срок службы.

Перепады напряжения способны изменять мощность электрического прибора, снижая его эффективность. Даже самая мощная лампа при недостатке напряжения будет светить слабо.

Смотреть обязательно: с 2020 года вступает запрет на люминесцентные лампы.

Современные ЛЛ имеют практически любые оттенки. Спектр цветовой температуры меняется от классического теплого до дневного света. По оттенкам каждая лампа маркируется соответственно.

Отдельно стоит рассмотреть осветительные устройства с ультрафиолетовым свечением. Они обозначаются отметкой ЛУФ, тогда как приборы рефлекторного синего цвета имеют маркировку ЛСР. УФ-лампы используются для бактерицидной обработки помещений.

Большая часть люминесцентных ламп выдает поток, по своей длине приближенный к обычному солнечному свету. Увидеть сходство между спектрами можно на картинке ниже.

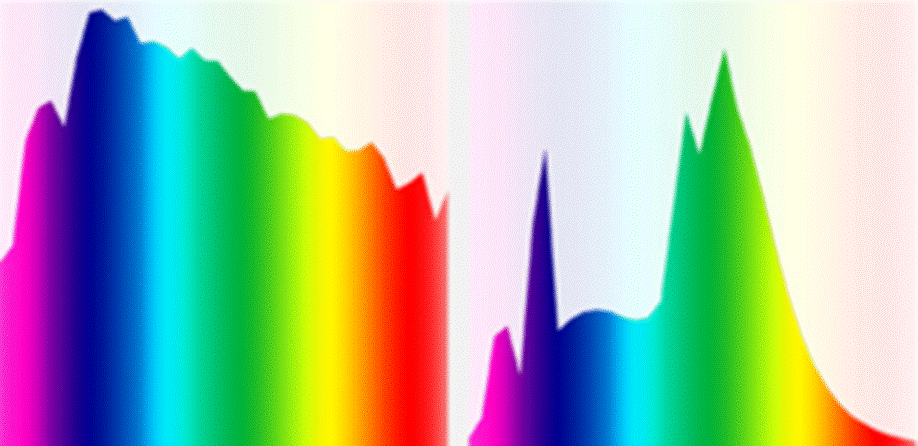

Рисунок 4. Сравнение спектра солнечного света и ЛЛ

Слева показан спектр солнечного света, справа – спектр качественной люминесцентной лампы. Свет солнца обладает более ровной характеристикой, однако сходство определенно наблюдается. У ЛЛ присутствует ярко выраженный пик в зеленой области, тогда как в красной области налицо падение.

Научно доказано, что чем ближе свет искусственного источника к естественному освещению, тем он полезнее для здоровья. По этой причине люминесцентные лампы более предпочтительны, чем светодиодные приборы.

Классификация люминесцентных ламп

По назначению люминесцентные лампы бывают специальными и общего применения. Специальные люминесцентные лампы используются для решения специфических задач в разных сферах человеческой деятельности. По функциональному назначению эти лампы можно разделить на несколько групп. Из них большой интерес вызывают аквариумные (биоактивные) лампы и ультрафиолетовые излучатели.

Аквариумные люминесцентные лампы излучают свет с очень высокой энергетической плотностью в синей части спектра. Это не только подчеркивает красоту и неповторимость подводного мира, но и обеспечивает оптимальные условия для фотосинтеза, стимулирует образование кислорода, благотворно влияет на аквариумные растения.

Аквариумные люминесцентные лампы

Люминесцентные лампы для косметического загара используются в специально разработанных для этой цели установках искусственного загара, эти лампы излучают свет в диапазоне длинных ультрафиолетовых волн, которые, воздействуя на кожу человека, вызывают ее пигментацию.

Люминесцентные лампы для косметического загара

Люминесцентные лампы общего применения используются для освещения жилых, служебных и производственных помещений, а также в наружных светильниках. Они имеют очень высокую светоотдачу и широкую гамму оттенков излучаемого света: от теплого белого до холодного дневного. Цветопередача этих ламп может быть отличной, хорошей и стандартной. Причем именно цветопередачу следует использовать в качестве главного критерия оценки пригодности люминесцентной лампы для того или иного применения. Как же правильно выбрать люминесцентную лампу?
